Отдельный раздел проектирования инженерных коммуникаций – планирование канализационной системы. Владельцам коттеджей и дачных домиков зачастую приходится самостоятельно заниматься составлением схемы и монтажом оборудования, поэтому знать нюансы организации работ просто необходимо.
Эффективность работы системы во многом зависит от того, правильно ли выполнена разводка канализации в частном доме – внутренняя система труб и оборудование, подключенное к ним. Для грамотного проектирования важно учесть все: от выбора комплектующих до материала изготовления отдельных элементов. А мы расскажем как это правильно сделать.
Проектирование канализационной системы
В отличие от систем электро-, газо-, водоснабжения, которые устанавливаются согласно заверенной в определенных инстанциях документации, канализацию на собственном земельном участке и в доме разрешено обустраивать без разрешительных бумаг.
Однако без проекта не обойтись, так как он подстрахует от ошибок, связанных с нарушением общепринятых требований.

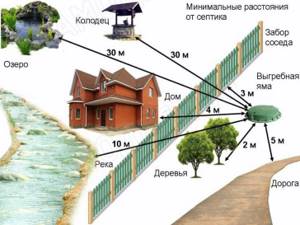

Например, одним из частых нарушений является несоблюдение границ санитарной зоны при установке сливной ямы. Системы подачи и слива не должны контактировать друг с другом.
Вариант обустройства коммуникаций в частном одноэтажном доме – наружные водопровод и канализационная система расположены по разные стороны от здания
Устройство внутренней разводки часто связано с ошибками в организации вентиляции, неправильном выборе диаметра труб или угла наклона.
Построением аксонометрической схемы обычно занимаются специалисты. Они же производят гидравлические расчеты внутренней сети и магистрали, находящейся с наружной стороны здания. Сейчас есть и более интересный вариант – создание модели канализации в 3D формате.
Программы 3D моделирования позволяют составить точный и полноценный проект, максимально упрощающий выбор труб, фасонных элементов, крепежей, а также способов монтажа.
За проектом обращаются к специалистам, когда хотят сократить риски. Но есть и другой вариант – изучить санитарные и технические нормативы, ознакомиться со схемами внутренней разводки, научиться разбираться в качестве сантехнического оборудования и составить проект самостоятельно.
Размещение важных узлов системы
Особенность автономной канализации в том, что принципы ее обустройства зависят от каждой составляющей в общей системе.
Например, критерием выбора накопителя для сточных вод является не только число проживающих в коттедже, но и количество подключенных источников слива технических и хозяйственных вод – из дома, гаража, бани, летней кухни.

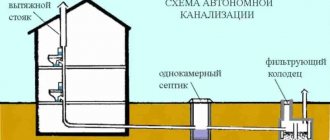

Примерная схема взаимодействия внутренней и внешней систем канализации с обязательной установкой фанового стояка. Очистительную функцию выполняет септик заводского изготовления
По месту и основным функциям канализация делится на 3 категории:
- внутренняя – сеть трубопроводов от сантехнического оборудования до выхода наружу, за стены дома;
- наружная – магистраль от зданий (дома, бани) до очистного оборудования;
- системы очистки – септики, накопители, поля фильтрации, колодцы, отстойники, станции биологической очистки.
Обдумывая схему внутренней разводки канализации в доме, нужно учитывать расположение наружной магистрали и очистительного (накопительного) оборудования.
При наличии централизованной системы сбора и очистки воды рациональнее подключиться к общей трубе или очистным сооружениям, если этот вариант дешевле, чем покупка септика
Полноценная система включает в себя не только отводы бытовых домашних стоков, но и ливневку – комплекс дождеприемников, желобов, труб и соединительных элементов, отвечающий за сбор и аккумуляцию дождевых вод.
Бытовую канализацию на схемах обычно обозначают К1, ливневую – К2. Существует третий тип – К3, но это промышленное оборудование, которое к частному хозяйству отношения не имеет.
Анализ исходных данных
Условия обустройства канализации у всех разные. Для маленьких дачных домиков характерна простейшая система: стояк с отводом трубы в сантехузел, где установлены унитаз и душевая кабинка.
Многокомнатные или двухэтажные коттеджи оборудованы сетью трубопроводов, которые также сходятся к одному стояку, реже – к двум.
Соответственно, проекты для разных домов буду отличаться. Чтобы учесть все нюансы, необходимо еще перед выбором схемы ответить на ряд вопросов:
- Какой способ очистки стоков целесообразен?
- Есть ли возможность подключения к централизованной канализации?
- Какое количество сточных вод должно принимать очистное сооружение в сутки?
- Как часто будут пользоваться системой слива? (Круглогодично, сезонно, по выходным).
- Необходимо ли дополнительное утепление трубам?
- Какой трубный материал оптимален для создания сети?
- Будут ли стоки сливаться самотеком или потребуется насос?
Большая часть вопросов возникнет в процессе составления проекта, когда потребуется выбирать схему разводки и материалы для ее сборки.
Для движения сточных вод самотеком все трубы располагают не параллельно полу, а под небольшим углом. Наклон всегда направлен от сантехнических приборов в сторону стояка

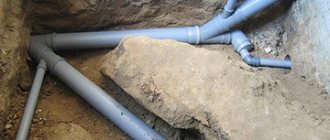

Точно так же прокладывается и наружный трубопровод – с наклоном от здания к яме или очистному сооружению.
Важные правила устройства внутренней сети:
- сечение труб выбирают с учетом объема стоков;
- в процессе монтажа применяют принцип последовательного подключения;
- количество поворотов и резких перепадов высот сводят к минимуму;
- обязательно устанавливают вентиляционное оборудование;
- продумывают места монтажа ревизионных люков;
- выбирают теплоизоляцию для участков, проходящих в неотапливаемых зонах.
Если трубопровод имеет большую длину, наклон по всей линии выдержать сложно, поэтому устанавливают дополнительное оборудование – циркуляционный насос.
Планирование работ и выбор схемы
Монтаж канализационных труб обычно выполняется вместе с установкой водопровода, соответственно и проектировать эти две системы лучше совместно.
Если обобщить все документы, составляющие проект, и пытаться действовать по правилам, то получится следующий список:
- Общие данные – описание и условия монтажа систем водоснабжения и водоотведения с опорой на нормативные документы.
- Экспликация помещений (пояснение к схеме) с указанием мокрых зон и способа их гидроизоляции.
- Расчет объемов потребления воды и водоотведения с учетом норм.
- Поэтажный план расположения водопровода и аксонометрическая схема.
- Поэтажный план расположения канализации.
- Спецификация – перечисление всех составных элементов с указанием количества или метража.
Последний пункт сложно высчитать, если не будет точной схемы (модели) трубопроводов с обозначением всех поворотов и соединений.
На схеме указывают диаметры труб, отметки высоты расположения магистрали относительно УЧП (уровня чистого пола), точки расположения коллекторов и сантехприборов
Обладая разработанными под конкретное здание схемами, сделать разводку становится намного легче, а при наличии современных материалов под силу почти любому.
Поэтому владельцы новых частных домов поступают следующим образом: документацию заказывают у проектировщиков, а монтажом занимаются самостоятельно.
Выгребная яма — простое и экономичное решение
Если поблизости от участка не разведена центральная система канализации, тогда обустраивают сливную яму или устанавливают септик. Все работы производят по СНиПу, в котором прописаны следующие нормы:
- от стенки дома до сливной ямы должно быть расстояние более 5 м., при этом минимальный отступ от забора должен составлять 2 м.;
- от питьевого колодца до выгребной ямы расстояние должно составлять от 30 м.;
- от сливной ямы до капитального строения должно соблюдаться расстояние в пределах 35 — 50 м.;
- прокладка канализации не производится близко от водоснабжения, так как между ними должно быть расстояние 3 м.;
- для того чтобы правильно уложить трубы, нужно делать уклон — на каждый метр 3 см, при этом от точки отвода загрязненных вод, выходящих от дома и до той точкой, которая соединяет канализационные трубы со сливной ямой, уклон составит 15 см., так как это расстояние равно 50 м.
Такой проект имеет или большое заглубление ямы, или сантехнические приборы установлены на некоторой высоте. Для расчета размера выгребной ямы учитывают количество постоянно проживающих в доме, и тот факт, что на нужды 1 человека необходимо 0,5 м³. А услугами ассенизаторов пользуются 1 раз в квартал, когда при установке септика ими пользуются раз в полгода.
При обустройстве такой установки экономятся финансы: не нужно много места и употребление канализации удобное, так как очищенной водой можно подпитывать грядки. Жижу, которая оседает в септике, выгребают в год 1 раз и применяют для удобрения.
Глубина установки септика составляет 150 см, а от строения до него должно быть до 5 м. Для резервуара роют котлован, а для того чтобы он не получил деформацию, стенки котлована обустраивают кирпичом или бетонными кольцами. Трубы, проходящие от септика до дома, не должны иметь поворота.
Устройство внутренней сливной системы
Внутренняя канализация давно приняла типовой вид, который можно назвать максимально рациональным: к стоякам, расположенным вертикально, подключены горизонтальные трубы. Стояк рассчитан на увеличенный объем стоков, поэтому его диаметр больше.
Движение воды от душа, унитазов, раковин к стояку происходит или самотеком, или принудительно – под действием насосного оборудования
Внутренняя разводка соединяется с наружной магистралью, которая состоит из труб еще большего диаметра. Трубопровод ведет к септику или другому накопительно-очистному сооружению.
Расположение стояка и подключенных к нему линий подчинено определенным правилам. Например, все мокрые зоны обычно находятся в смежных помещениях: кухня через стену от ванной или туалета. Часто помещения совмещают, пример тому – душевая, объединенная с туалетом.
Располагать помещения, в которых активно используется водопроводная вода, в непосредственной близости принято из-за практичности, удобства обслуживания и экономии материалов
Так канализационная труба имеет минимальную длину до стояка, следовательно, стоки перемещаются наружу самотеком, без дополнительного принуждения. Стояк, в свою очередь, расположен у выхода канализационной магистрали и водопровода из дома.
Ближайшее к нему сантехническое оборудование – унитаз. Если расположить ванну или кухню между туалетом и стояком, то при каждом смыве вода из сифонов будет высасываться.
Наклон – необходимое условие для самотечной системы. Угол наклона зависит от диаметра трубы. Есть параметры, отступать от которых не рекомендуется: для труб 50-80 мм – 25-35 мм/метр магистрали.
Если труба шире 80 мм, то уклон должен составлять 20 мм/м. Такая ситуация – для частных домов редкость, такой диаметр характерен для труб наружного монтажа
Таким образом, разводка в дачном доме должна охватывать минимальный набор сантехнического оборудования: унитаз, кухонная раковина, душ (ванна).
Здания для постоянного проживания обычно имеют больше подключенных приборов, среди которых могут быть дополнительные раковины и унитазы, джакузи, посудомоечная машина, жироуловитель, измельчитель и пр.
При монтаже системы не обойтись без поворотов, хотя рекомендуется сократить их число. Каждый перепад и поворот — это хроническая зона риска, провоцирующая возникновение засора.
Если не удается избежать резких поворотов, необходимо обеспечить свободный доступ к ним: или оставить открытыми, или замаскировать, оборудовав ревизионный люк.
По правилам, поворот в 90° выполняется последовательно двумя фасонными деталями, обеспечивающими угол 45°, а если позволяет место, то тремя поворотными деталями (коленами) по 30°
Размещение помещений с мокрыми зонами и очистного сооружения или магистрали, ведущей к центральной трубе, следует планировать заранее. В идеале они должны находится по соседству, буквально – за стеной.
Чем ближе друг к другу располагаются элементы канализации, тем меньше проблем вызовет ее функционирование.
Чтобы избежать грубых ошибок при монтаже и подстраховаться, рекомендуем изучить СНиП 02.04.01-85, в котором подробно изложены нормы и правила устройства водопровода и канализации.
Какие трубы и составные элементы нужны для разводки канализации
Разводка канализации проводится при использовании следующих элементов:
- Накопительный колодец или септик.
- Стояк: для отвода стоков или биогазов.
- Коллекторы для выполнения обслуживающих работ.
- Трубы различного диаметра.
Система будет полноценной только в случае, когда при ее создании используются фитинговые соединительные элементы.
Зачастую для выполнения монтажных работ приобретаются следующие трубы:
- Унитазы и биде подключаются через трубы диаметром 110 мм.
- Ванные, душевые кабинки и раковины подключают через трубы, диаметр которых составляет 50 мм.
- Канализационные выпуски или стояки должны иметь диаметр более 100 мм.
При выборе труб следует уделить внимание и на то, из какого материала они изготавливаются. В последнее время большой популярностью пользуются пластиковые трубы, которые обладают уникальными эксплуатационными качествами: практичность, долгий срок службы, невысокая стоимость, хорошая обрабатываемость и многие другие.
Оборудование вентиляционной системы
Чтобы соблюсти санитарные нормы и сделать проживание в доме максимально комфортным, систему канализации необходимо оборудовать вентиляцией.
Для предупреждения застоя газов в трубах и их проникновения в жилые помещения устанавливают фановую трубу.
Фановая труба — это простая вертикальная конструкция, по своему виду напоминающая стояк. Ее выводят на кровлю, чтобы испарения уходили в атмосферу
Можно отказаться от монтажа дополнительного вентиляционного оборудования, но при условии, что частный дом не выше 2-х этажей, а нагрузка на канализационную сеть минимальна.
Если же в здании проживает много людей, количество санузлов более 2-х, стоки выводятся в очистное сооружение, то монтаж фановой трубы обязателен. Благодаря ей атмосфера в доме будет здоровой, а вода из гидрозатворов никуда не исчезнет из-за разницы давлений в сети.

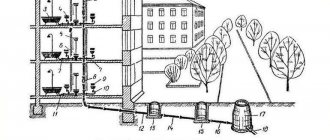

Особенности разводки в многоэтажном доме
Количество стояков из-за наличия 2-го или 3-го этажей не увеличивается, но усложняется схема подключения, так как отводы присутствуют на всех этажах. Для многоэтажных домой существует свой «кодекс», изложенный в документах СНиП.
По правилам, функционально одинаковые помещения должны находится друг над другом. В основном это относится к санузлам, так как кухня в частном доме обычно одна
Длина стояков увеличивается и наличие фановой трубы становится обязательным. Она выводится над кровлей примерно на 1,2-1,5 м в высоту. Вместо фановой трубы иногда используют вакуумный клапан.
Защиту стояка в перекрытиях осуществляют с помощью компенсаторов, необходимых для подавления линейного расширения. Остальные принципы установки, а также подключения отводов сохраняются.
В одноэтажных коттеджах и дачных домах цоколь обычно используют в качестве погреба или кладовки. В многоэтажных домах в подвале нередко устраивают гаражи, бассейны, гостевые комнаты
Для подвалов и цокольных этажей, оборудованных туалетами, существуют свои правила. Если унитаз находится ниже уровня очистного сооружения, для перемещения сточных масс потребуется фекальный насос.
Система откачки дороже самотечной и является энергозависимой, что имеет свои минусы, особенно при частых перебоях электроснабжения.
