Оптимальная разводка отопления в частном доме: сравнение всех типовых схем

Здесь вы узнаете:

  • Однотрубные системы
  • Однотрубная горизонтальная
  • Однотрубная вертикальная
  • Схема «Ленинградка»
  • Двухтрубная система с нижней разводкой
  • Двухтрубная система с верхней разводкой
  • Лучевая система с коллекторами
  • С принудительной и естественной циркуляцией

Одним из этапов постройки частного дома является проектирование и создание отопительной системы. Это сложный этап, так как нужно не просто спроектировать отопление, но и сэкономить на материалах. Немаловажным фактором является и то, что созданное отопление должно отличаться эффективностью и экономичностью. Создаем отопление частного дома своими руками – схемы разводки (самые основные) вы сможете найти в нашем обзоре.

Существует очень много схем разводки труб отопления по частным домовладениям. Некоторые из них являются комбинированными, что позволяет повысить эффективность системы и добиться более равномерного прогрева всего дома. В нашем обзоре мы рассмотрим только самые основные схемы:

  • однотрубная горизонтальная схема;
  • однотрубная вертикальная схема;
  • схема «Ленинградка»;
  • двухтрубная система с нижней разводкой;
  • двухтрубная система с верхней разводкой;
  • лучевая система с коллекторами;
  • схемы с принудительной и естественной циркуляцией.

Давайте рассмотрим особенности представленных схем, а также обсудим их достоинства, недостатки и особенности монтажа.

Однотрубные системы


В однотрубных системах отопления теплоноситель последовательно проходит по всем радиаторам.

Создавая отопление частного дома своими руками, проще всего обустроить однотрубную систему отопления. Она обладает множеством преимуществ, например, экономичностью использования материалов. Здесь мы можем неплохо сэкономить на трубах и добиться доставки тепла в каждое помещение. Однотрубная система отопления предусматривает последовательную доставку теплоносителя в каждую батарею. То есть теплоноситель покидает котел, заходит в одну батарею, потом в другую, потом в третью, и так далее.

Что происходит в последней батарее? Достигнув конца отопительной системы, теплоноситель разворачивается и отправляется обратно в котел по цельной трубе. В чем заключаются основные преимущества подобной схемы?

  • Легкость в монтаже – нужно последовательно провести теплоноситель по батареям и вернуть его обратно.
  • Минимальный расход материалов – это самая простая и дешевая схема.
  • Низкое расположение труб отопления – их можно смонтировать по уровню пола или вовсе опустить под полы (это можно увеличить гидравлическое сопротивление и потребовать применения циркуляционного насоса).

Присутствуют и некоторые недостатки, с которыми приходится мириться:

  • ограниченная длина горизонтального участка – не более 30 метров;
  • чем дальше от котла, тем холоднее радиаторы.

Впрочем, есть некоторые технические ухищрения, которые позволяют нивелировать эти недостатки. Например, с длиной горизонтальных участков можно справиться установкой циркуляционного насоса. Он же поможет сделать последние радиаторы более теплыми. Компенсировать падение температуры помогут и перемычки-байпасы на каждом из радиаторов. Давайте теперь обсудим отдельные разновидности однотрубных систем.

Хватит согревать улицу!

Будут меняться в процедуре реставрации отопления теплообменники или нет, но, раз их на некоторое время придется все равно снимать, очень будет лучше отсечь вывод тепла наружу. Для этого необходимо за батареями закрыть стенку алюминированными с 2-ух сторон теплоизолирующими матами. Как трудится по теплу такого рода подстилка, можно прочесть в заметке про утепление пола; тут же достаточно выделить, что в блочной хрущевке с радиаторами в нишах двойные тепловые экраны за радиаторами равнозначны облицовке поверхности стен 20 мм фанерой.

В другом варианте утепления стены за радиатором применяют материал для теплоизоляции (1) и


алюминиевую фольгу (2) отдельно.

Устанавлевается экранирующий мат просто: прорезаем в нем отверстия под крюки подвески батареи, на прилегающую к стенке сторону наносим тоненькие «колбаски» ремонтного силикона или монтажного клея «конвертом», одеваем на крюки и прижимаем к стенке.

Обязательное требование: мат обязан быть органическим, из синтетических или настоящих волокон. Применение открытых матов из минеральной ваты в помещениях для жилья непозволительно – пагубно для здоровья.

Однотрубная горизонтальная


Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

  • простота реализации;
  • отличный вариант для небольших домов;
  • экономия материалов.


Однотрубная горизонтальная схема отопления — отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.


Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:


В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

  • более выраженная экономия на материалах;
  • сравнительно одинаковая температура воздуха на первом и втором этажах;
  • простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы


При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

Стоимость работ по монтажу труб из полипропилена

Расценки зависят от подрядчика, региона, сложности и объема работ. В некоторых случаях возможен торг.

Сколько стоит монтаж отопления из полипропиленовых труб:

  1. Котла — от 5 до 20 тыс. руб.
  2. Насоса — от 3 тыс. руб.
  3. Бойлера, водонагревателя — 4—7 тыс. руб. (зависит от объема).
  4. Радиатора, конвектора — 2—3 тыс. руб.
  5. Коллекторного шкафа — 2,5—4 тыс. руб. (зависит от того, наружный или встроенный).
  6. Терморегуляторов — 500—1 000 рублей.
  7. Вентилей, кранов — 300 рубелй.
  8. Укладка труб — 150—300 рублей (за метр погонный).
  9. Пайка — 350 рублей (за узел). Izovol читайте у нас на сайте.

Схема «Ленинградка»


Система отопления Ленинградка является усовершенствованной однотрубной системой.

Обе рассмотренные схемы обладают одним общим недостатком – падением температуры в последних радиаторах. В случае с горизонтальной схемой у нас имеются холодные радиаторы в горизонтальных цепочках, а в случае с вертикальной – в вертикальных цепочках. То есть в последнем случае это целый первый этаж.

Схема отопления «Ленинградка» в частном доме позволяет компенсировать остывание теплоносителя при прохождении очередного радиатора. Как она реализуется? В этой схеме предусмотрены перемычки-байпасы, располагающиеся под батареями. Что они дают? Перемычки позволяют направить часть теплоносителя в обход радиаторов, поэтому на выходе теплоноситель столь же теплый, как и на входе (незначительными отклонениями можно пренебречь).

Достоинства и недостатки схемы «Ленинградка»


Ленинградка способствует более равномерному отапливанию помещений.

У каждой схемы есть свои достоинства и недостатки. В чем заключаются плюсы схемы «Ленинградка»?

  • Более равномерное распределение тепла по всему дому.
  • Сравнительно простая модернизация.
  • Возможность регулировки температуры в отдельных помещениях (как в двухтрубных системах).

Однотрубное отопление не является совершенным, поэтому схема «Ленинградка» позволяет компенсировать некоторые его недостатки. Но у нее есть отрицательные черты:

  • ограниченная длина магистрали – если радиаторов в горизонтальной цепочке много, то потери все-таки будут;
  • необходимость использования труб большого диаметра для более равномерного распределение тепла.

От последнего недостатка можно избавиться путем установки в систему циркуляционного насоса.

Особенности монтажа «Ленинградки»


Варианты подключения «Ленинградки» в однотрубной вертикальной схеме.

Создавая системы отопления частных домов своими руками, многие люди активно используют схему «Ленинградка». Как она прокладывается? Для создания схемы необходимо разместить радиаторы и проложить под ними трубу, от которой делаются отводы к входам и выходам радиаторов. То есть под каждым радиатором образуется перемычка. Кроме того, на каждый радиатор мы можем установить три крана – первые два крана устанавливаются на входах и выходах, а третий устанавливается на саму перемычку. Что это дает?

  • С помощью кранов можно регулировать температуру в отдельных комнатах.
  • Возможность исключения какого-либо радиатора без отключения всей системы (например, если один радиатор потек и требуется его замена).

Таким образом, схема «Ленинградка» является оптимальной схемой для одноэтажных и двухэтажных домов небольшого размера – можно сэкономить на материалах и добиться равномерного распределения тепла по помещениям.

Преимущества труб из полипропилена

Монтаж отопления из полипропиленовых труб считается одним из наиболее дешевых способов обустройства системы, так как цена работы и материалов вполне доступны. Полипропилен также не уступает, а порой и превосходит по качеству другие материалы. Срок службы труб практически любого класса составляет 50 лет, при условии использования в стандартных (по ГОСТу) условиях.

Преимущества:

  1. Небольшой вес. Облегчает проведение работ, а также снижает нагрузку на несущие конструкции.
  2. Долговечность.
  3. Гладкие стенки не позволяют образовываться засорам.
  4. Стоимость — одна из самых низких среди систем отопления.
  5. Эластичность — не лопнет при замерзании воды внутри.
  6. Стойкость к высоким температурам, что и позволяет использовать их в ряде отопительных систем.
  7. Отсутствие блуждающих токов.
  8. Простота установки. Стоимость оборудования для сварки (пайки) довольно низкая.
  9. Звукоизоляция. Не слышно гидроударов и движения воды.
  10. Низкая теплопроводность. Позволяет обходиться без утеплителя.
  11. Эстетичность. Выглядят аккуратно.

Из минусов можно отметить упругость: в отличие от труб из сшитого полиэтилена, такие нельзя согнуть, угол сгиба возможен только в рамках существующих фитингов.

Еще одной особенностью является большое линейное расширение, что затрудняет использование в закрытых вариантах, то есть в стенах, а также обуславливает необходимость использования компенсаторов в открытых. Простыми словами: при нагревании трубы расширяются, что может привести как к деформации материала стен, так и к заломам самой трубы.

полипропиленовые трубы

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.


Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

  • Равномерное распределение тепла по помещениям.
  • Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
  • Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

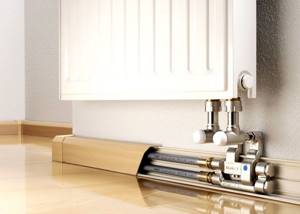

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

  • Возможность маскировки труб.
  • Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
  • Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой


Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Установка своими руками

В частных домах установка часто осуществляется самостоятельно. Для этого необходимо составить проект, обзавестись необходимым материалом и инструментами.

Составление проекта

Проект по сути является генеральным планом и руководством к действию. Позволяет своевременно определить, какие материалы и в каком количестве понадобятся.

В процессе разработки необходимо учесть:

  • тип и количество труб и коллекторов;
  • число насосов и фильтров;
  • количество точек водоразбора;
  • объем водонагревателя и расширительного бака;
  • места расположения всех элементов системы, расстояние между ними.

Для того чтобы определить размеры, потребуется чертеж всех помещений и, при необходимости, участков внешней части конструкции. Проект составляется в едином масштабе.

проект теплых полов

Необходимые инструменты и материалы

В соответствии с проектом определяются материалы и их количество.

Основные:

  • тубы;
  • фитинги;
  • запорная арматура, вентили;
  • радиаторы;
  • расширительный бак;
  • насос.

Помимо этого, потребуются материалы для креплений и отделки, то есть разного рода метизы, хомуты, а также строительные грунтовки, шпатлевки, растворы.

Потребуются два набора инструментов: для крепления к стенам и для соединения элементов системы. Первый набор будет зависеть от материалов стен, необходимости зашивать трубы и от степени готовности помещений.

Обычные строительные инструменты:

  • перфоратор, дрель;
  • болгарка;
  • рулетка, уровень;
  • молоток;
  • шуруповерт (отвертка).

Инструменты для соединения зависят от способа их монтажа. Для сварки потребуются паяльник и насадки. Для соединения фитингов, радиаторов и других элементов понадобятся разводные ключи.

паяльник для пп-труб

Монтаж трубопровода

Трубопровод является одним из важнейших элементов всей системы. Он также должен быть отображен в проекте.

Последовательность монтажа:

  1. Разметка.
  2. Установка креплений, хомутов, желобов.
  3. Соединение участков.
  4. Врезка арматуры, вентилей.
  5. Монтаж к радиаторам.

Инструкция сварка полипропилена

Двухтрубная система с верхней разводкой


В двухтрубной системе отопления с верхней разводкой расширительный бак ставится в самой верхней точке.

Эта двухтрубная схема очень похожа на предыдущую, только здесь предусматривается установка расширительного бачка в самой верхней части системы, например, на утепленном чердаке или под потолком. Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего отправляется через обратную трубу в отопительный котел.

Для чего нужна такая схема? Она оптимальна в многоэтажных домах с большим количеством радиаторов. Благодаря этому достигается более равномерный прогрев, пропадает необходимость установки большого количества воздушных спускников – воздух будет удаляться через расширительный бак или через отдельный спускник, входящий в состав группы безопасности.

Достоинства и недостатки двухтрубной системы с верхней разводкой

Положительных черт очень много:

  • можно отапливать многоэтажные здания;
  • экономия на спускниках воздуха;
  • можно создать систему с естественной циркуляцией теплоносителя.

Присутствуют и некоторые недостатки:


Использование вертикальной разводки приведет к дополнительным трудностям при скрытом монтаже отопления.

  • повсюду видны трубы – такая схема не подойдет для интерьеров с дорогой отделкой, где элементы отопительных систем принято прятать;
  • в высоких домах необходимо прибегнуть к принудительной циркуляции теплоносителя.

Несмотря на минусы, схема остается довольно популярной и распространенной.

Особенности монтажа двухтрубных систем с верхней разводкой

Данная схема предусматривает отсутствие необходимости в расположении отопительного котла в самой нижней точке. Сразу после котла подающая труба отводится вверх, а в самой верхней точке устанавливается расширительный бак. Подача теплоносителя в радиаторы осуществляется сверху, поэтому здесь используется боковая или диагональная схема подключения радиаторов. После этого остывший теплоноситель отправляется в обратную трубу.

Цена за 1м2 работ

Сложно самостоятельно учесть все нюансы и правильно выполнит разводку теплосети по дому. Куда лучше доверить эту работу специалистам, которые предложат оптимальный вариант и набор дополнительного оборудования. Опираясь на опыт, проектировщики и монтажники способны правильно расставить акценты в зависимости от пожелания заказчика: делать отопление с максимальной эффективностью и комфортом в эксплуатации или же стремиться к экономии средств на работу и монтаж.

Стоимость работ включает в себя отдельно установку котла, подключение дополнительного оборудования, разводку труб и установку радиаторов. По каждому пункту действует свой прейскурант, согласно которому подсчитывается стоимость всех работ по оборудованию системы отопления в доме.

Вид работыединицы измеренияСтоимость, руб.
Установка котла отопления мощностью до 50 кВтшт.12000-20000
Установка котла мощностью свыше 50 кВтшт.25000-50000
Монтаж группы безопасностишт.от 1500
Расширительный бакшт.от 2000
Циркуляционный насосшт.от 2000
Установка и подключение гребенки (коллектора)шт.от 1500
Разводка труб D16-25пог.м.60-85
Разводка труб D32-40пог.м.75-90
Разводка труб D55-63пог.м.90-120
Разводка труб D75-110пог.м.100-150
Установка и подключение радиаторашт.2000-5000
Установка терморегуляторашт.500
Опрессовка согласно требованиям производителя котельного оборудованияот 4500
Пусконаладочные работыот 3500

Разводка труб от котла к радиаторам может составить в среднем 300-500 рублей за погонный метр с учетом прокладки, подключения, прохода и штробы стен. Цены представлены ориентировочные для Москвы и региона.

Лучевая система с коллекторами


Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

  • возможность полностью спрятать все трубы в стены и в полы;
  • удобная настройка системы;
  • возможность создания дистанционной раздельной регулировки;
  • минимальное количество соединений – они сгруппированы в распределительных шкафах;
  • удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
  • почти идеальное распределение тепла.


При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

  • высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
  • трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.

Оптимизации трубопроводов отопления утеплением


Теплоизоляция трубопроводов отопления
На срок безремонтной эксплуатации влияет не только правильно рассчитанный т диаметров трубопроводов отопления, но и адаптация магистрали к условиям ее эксплуатации. Чаще всего выполняют теплоизоляцию трубопроводов отопления.

Эта мера предосторожности необходима для защиты труб о внешних воздействий. Они же могут выражаться в следующем:

  • Отрицательная температура окружающей среды. При кристаллизации вода в магистрали начнет расширяться, разрушая ее. Правильно подобранная толщина изоляции трубопроводов отопления защитит от этого. Лучше всего вместе с ней использовать тепловые нагревательные кабели;
  • Появление конденсата. Разность температур между отоплением и окружающей средой может привести к повышенной влажности на трубах. Это негативно сказывается на их состоянии – в особенности для металлических поверхностей. Для устранения этого можно выбрать небольшую толщину изоляции трубопроводов отопления – до 8 мм.

С учетом этих требований к отопительным трубопроводам можно решить, что выполнять работы по расчету выбору материал тур и их монтажу самостоятельно будет проблематично. Важным является составление первичной схемы, которую нужно доверить профессионалам. Вопросы установки можно решить самостоятельно, изучая специфику и «набивая руку» на небольших участках трубопровода.

Как выбрать трубы для отпления? Этот вопрос можно решить, ознакомившись с видеоматериалом:

С принудительной и естественной циркуляцией

Все представленные выше схемы могут создаваться на основе отопительных котлов любого типа. Например, схема печного отопления частного дома строится на основе дровяной или угольной печи, а разводка труб может выполняться практически по любой из вышеописанных схем. Правда, во многие из них не помешало бы добавить принудительную циркуляцию. Для чего она нужна?


Главным отличием системы с принудительной циркуляцией теплоносителя от системы с естественной является циркуляционный насос.

Как мы помним, для однотрубных отопительных систем характерно уменьшение температуры теплоносителя по мере удаления от котла – часть тепла остается в радиаторах. Эти потери частично компенсируются с помощью схемы «Ленинградка», но в некоторых случаях недостаточно и этого. Для того чтобы исправить ситуацию, в отопительную систему устанавливается циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя.

Принудительная циркуляция необходима и во многих других схемах, в том числе в двухтрубных. Все дело в том, что небольшой диаметр современных полипропиленовых труб, многочисленные соединения и повороты создают гидравлическое сопротивление. Кроме того, применение принудительной вентиляции позволяет обеспечить более быстрый прогрев домовладений.

Достоинства и недостатки принудительной и естественной циркуляции

У каждой системы есть свои достоинства и недостатки:


При отапливании помещения с большим количеством радиаторов циркуляционный насос просто необходим.

  • естественная циркуляция проще и дешевле – отсутствуют расходы на циркуляционные насосы;
  • принудительная циркуляция позволяет улучшить работу отопления в больших зданиях – в некоторых случаях можно обойтись и естественной циркуляцией, но тогда увеличивается время прогрева системы;
  • принудительная циркуляция характеризуется легким гудением – естественная циркуляция обладает полной бесшумностью.

То есть во всем есть свои преимущества и недостатки.

Какие трубы использовать

Практически все полипропиленовые изделия пригодны для холодного водоснабжения, а вот с горячим дело обстоит несколько иначе.

Для того чтобы использовать трубы для доставки питьевой воды, они должны иметь сертификат соответствия. Для горячего водоснабжения используются рукава первого и второго класса с рабочей температурой до 70 градусов. Для отопления и обустройства теплых полов используются специальные изделия, имеющие армирующий и антидиффузионный (защищающий от доступа кислорода) слои.

Трубы имеют соответствующие маркировки.

Необходимо учитывать некоторые особенности. Например, полимеры не используются при соединении с твердотопливными котлами. Как минимум полтора метра начального участка подачи и обратки должны быть из медных или стальных труб.

Цены на полипропиленовые трубы разных производителей

полипропиленовые трубы

Как правильно выбрать диаметр

Для точного подбора диаметра требуется гидравлический расчет системы, однако в домах до 250 м² можно обойтись без него.

Диаметр напрямую зависит от суммарной мощности радиаторов, при этом следует понимать, что разные участки труб обслуживают часть системы, а не всю ее целиком, поэтому подача часто имеет меньший диаметр, чем трубы соединений и обратки.

Для точной балансировки необходимо все же использовать гидравлический расчет, с помощью которого подбирается и диаметр и длинна разных участков, а также радиаторные клапаны и циркуляционный насос.

В результате расчета получают данные:

  • расхода теплоносителя для всей системы, кг/с;
  • потери напора в системе;
  • потери напора от котла (насоса) до каждого радиатора.

Диаметр полипропиленовых труб для систем отопления

Расход теплоносителя равен отношению теплопотерь здания к произведению теплоемкости воды и разности температур на подаче и обратке котла.

Скорость движения теплоносителя равна отношению расхода через участок трубы (кг/с) к произведению плотности воды и площади поперечного сечения трубы в квадратных метрах.

Потери напора равны произведению удельных потерь на трение в трубе и длины участка трубы. Информация по трению должна быть указана в справочной литературе производителя.

Также высчитываются потери сопротивления на фитингах, арматуре, оборудовании. Коэффициент указывается производителем каждого фитинга. Для расчета коэффициент перемножается с плотностью и скоростью в квадрате, деленной на два.

В итоге суммируются сопротивления всех участков и сравниваются с контрольным значением.

Если самостоятельный расчет вызывает сложности, обратитесь к специалистам.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
