Как подключить теплый пол к отоплению в частном доме: 9 схем подключений с фото и видео инструкциями

Смесительный узел, или коллектор, в системе теплого водяного пола нужен для корректировки температуры теплоносителя. Последний нагревается котлом по заданным программой устройства параметрам. Обычно подающая температура теплоносителя составляет 55 °C. Этого достаточно, чтобы теплый пол прогревался до температуры 30 °C. Это максимально комфортное значение для холодного времени года.

При наличии коллектора, высокая подающая температура не играет роли – смеситель сам понизит ее до нужного значения путем подмешивания холодной воды. Соответственно, если планируется водяной пол без коллектора, то теплоноситель должен поступать уже заданной температуры, из чего можно сделать вывод, что для теплого пола без смесительного узла должен быть установлен отдельный котел.

Таким образом, для индивидуального радиаторного отопления нужен второй котел либо наличие централизованной общедомовой радиаторной системы. По государственным нормативам температура подачи теплоносителя в радиаторы составляет в среднем 70-80 °C, что на 20 °C выше требуемой для теплого пола.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Изготовление коллектора своими руками

Если вы решили собрать самодельный коллектор для теплого пола, вы должны обладать некоторым опытом и пониманием конструкции отопительных систем. В первую очередь необходимо обязательно ознакомиться с принципом работы и задачей коллекторов после чего провести грамотный расчет и непосредственно изготовление.

Расчет

Схема коллектора теплого пола подбирается исходя из особенностей конкретной системы. В первую очередь необходимо провести расчет и подобрать сечения трубопроводов. Перед изготовлением необходимо:

  • По заранее разработанной схеме определить из каких веток будет состоять система теплого пола и их характеристики.
  • Рассчитать все параметры работы системы: температуру горячей воды, которая подводится к коллектору, расход теплоносителя через все ветки теплого пола, расположение участков.
  • Важно выяснить наличие и количество других отопительных приборов, кроме тех, которые будут подключаться к распределительному коллектору.
  • Выбрать систему регуляции и контроля, которая будет использоваться в распределительном коллекторе.
  • Необходимо определиться с местом расположения коллектора, так как от этого зависит его конструкция и расположение отводящих патрубков. Выполнение этого пункта позволяет провести подключение коллектора теплого пола оптимально.

Для создания хорошего распределительного коллектора, который позволит грамотно контролировать тёплые полы в доме, важно особое внимание уделить подбору всех комплектующих и деталей. Они должны быть рассчитаны на работу в таких системах.

Для того чтобы выбранный коллектор качественно выполнял свою функцию и не создавал дополнительного гидравлического сопротивления для движения потока и шума, следует руководствоваться при подборе таким правилом: диаметр распределительного коллектора нужно выбирать таким образом, чтобы площадь его сечения была равна или более площади сечения всех трубопроводов, которые подсоединяются к устройству. Это же относится и к сборному коллектору.

То есть, например, если к коллектору подключены 4 трубопровода внутренним диаметром d=20 мм, то площадь поперечного сечения коллектора должна быть: S = 4(πd²/4) = 1256 мм². То есть диаметр трубы для коллектора составит не менее 40 мм. Это правило для оборудования тепловых сетей описано в частности в таком нормативном документе: СТО РАО ЕЭС России «Тепловые пункты тепловых сетей».

Комплектующие

При выборе комплекта входящих в коллектор элементов нужно ориентироваться на такие изделия:

  1. Гребенка, которая представляет из себя кусок трубы с врезанными в не нее отводами для подключения трубопровода теплого пола. Их можно приобрести отдельно, сварить из металла или спаять из полипропиленовых элементов. Для коллектора который стоит на подаче обязательно наличие регулирующего вентиля на каждом контуре.
  2. Воздухоотводчик, который подключается в верхней части изделия для сброса собравшегося в системе воздуха.
  3. Кронштейны, которые позволяют качественно провести монтаж коллектора теплого пола на строительную конструкцию. Их можно выбрать среди стандартных или изготовить самостоятельно.
  4. Сливной кран, благодаря которому возможно провести удаление теплоносителя из системы.
  5. Тройники и соединительные элементы.
  6. Крепления для подключения металлопластиковых или полиэтиленовых трубопроводов теплого пола.

Комплектующие для коллектора.

Это стандартный набор элементов подходит для коллекторов из разных материалов.

Непосредственно коллекторный узел для теплого пола кроме самого коллектора включает большое количество дополнительных элементов, которые позволяют регулировать и контролировать систему. В него входит трёхходовой или двухходовой клапан, насос, запорная и регулирующая арматура. Схема подключения коллектора в каждых вариантах зависит от типа выбранного оборудования.

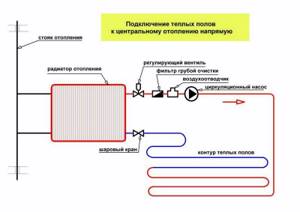

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Как подключить теплый пол к системе отопления

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

  • вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
  • расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Установка обогреваемого пола без использования смесительного узла

Потребность в монтаже насоса полностью отпадает, если приобрести и установить котел с встроенным насосом. Главное преимущество такого котла – хорошо подобранная комплектация. Это значит, что не следует выбирать котел по каким-то характеристикам, достаточно определить нужную мощность.

Описанные способы установки имеют место, но лучше один раз приобрести все элементы, подключить правильно систему теплого водяного пола и не переживать, что потраченные средства на обустройство такого пола будут потрачены зря.

Средняя оценка оценок более 0

Поделиться ссылкой

Комментарии Коментариев пока нет, но вы могли бы быть первым…

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Как подключить участок тёплого пола к радиаторной ветке.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

  • если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
  • если размер обогреваемого помещения максимум 10 м2;
  • при наличии мощного насоса для обеспечения циркуляции жидкости;
  • если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

  1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
  2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как выбрать

Как правильно выбрать смесительный клапан , ,Тёплый пол от А до Я часть 3

Тёплый гидропол — современная отопительная система, эффективность его работы обеспечивается разными приборами, к ним относится термостатический клапан.

При выборе смесительного узла следует учитывать его проходную способность. Необходимо, чтобы он мог перерабатывать воду, которую выдаёт отопительная система. Эти данные указаны в тех документации к котлу.

Для половых трубопроводов чаще берутся трубы размером 26 мм. Диаметр патрубков термостатического вентиля должен соответствовать их размеру. Иначе понадобится монтаж переходника, что не рекомендовано, так как швы будут находиться под постоянным давлением, и потребуется контролировать их герметичность.

Кроме этого, оборудование следует подбирать в зависимости от температурного режима теплоносителя в напольной магистрали, от 55 до 35 градусов.

Если выбирать из ручного или автоматического оборудования, то наличие автоматики облегчит процесс эксплуатации напольного отопления, создаст приемлемый микроклимат в доме, и сэкономить ресурс, но стоит он дороже. Применение программируемого прибора позволит настраивать показатели температуры в зависимости от времени суток и дня недели.

При обустройстве тёплых водяных полов в маленьком помещении, не следует покупать дорогое оборудование, подойдёт простой двухходовой вентиль.

Приобретая прибор в магазине, проверьте наличие сертификата, гарантии, и инструкции производителя по установки и эксплуатации.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Нюансы устройства теплого пола без смесительного узла


В некоторых случаях, монтаж коллектора для теплого пола неоправдан

Главный минус монтажа системы без коллектора – необходимость минимизировать потери температуры теплоносителя на пути «нагреватель теплоносителя – трубопровод» и в самой системе. Также нужно сохранить требуемую температуру на площади пола. Поэтому рекомендуется учитывать следующие требования:

  • Утепление стен помещения;
  • Укладка теплоизоляции на пол;
  • Наличие качественных оконных систем;
  • Укладка пола в непосредственной близости от нагревательного элемента;
  • Площадь помещения не более 20-25 м2.

Главная и частая ошибка при монтаже такой системы без узла коллектора – попытка установки на слишком большую площадь.

Важно! Необходимо рассчитать длину контура и его схему таким образом, чтобы обратная температура теплоносителя не была слишком низкой. Иначе на теплообменнике котла будет образовываться большое количество конденсата, что приведет к быстрой поломке устройства.

Однако некоторые мастера утверждают, что в ситуации, когда «обратка» в любом случае будет холодной, может спасти установка конденсатного котла. У него высокий КПД и такому устройству не страшны низкие температуры для нагрева.

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Все о разработке водяного теплого пола своими руками.

В этом разделе я вам расскажу, как сделать теплый пол своими руками. Рассмотрим устройство теплых полов. С учетом моей многолетней практики, я расскажу как с экономить на материалах и как правильно сделать схему теплого пола. Вам не придется покупать дорогостоящее оборудование, в виде мини схем по смесительным узлам. Зная схемы и устройства работы теплого пола Вы на лету сможете сконструировать любую схему и решить задачу по теплому полу.

Эта статья является полным обучающим курсом по проектированию теплых водяных полов. Зная физику явлений, Вы поймете принцип обустройства теплых полов. Данная информация поможет избежать дорогостоящих проблем с вашим обустройством теплого пола.

И это бесплатно!!! Эту статью разработал специалист с многолетним стажем работы и опытом монтажа теплого пола.

Также данная статья будет являться постоянным справочником для тех, кто занимается системами водоснабжения и отопления.

В данной статье будут наглядные примеры и соединительные узлы теплых полов. Так же Мы по решаем типовые задачи.

Расскажу на простом понятном языке для чайников, как сделать монтаж теплого пола!

В этом разделе вы узнаете:

Пояснение к каждому элементу пирога теплого пола:

1. Пенополистирольная плита служит для того, чтобы предотвратить теплопотери в низ в бетонную плиту или в нижнее помещение. Пенополистирольная плита должна быть с параметрами не менее 35 кг/м3 для предотвращения разрушений при нагрузке сверху. Обычно для первого этажа имеющий не отапливаемое нижнее помещение (подвал и прочее) монтируется пенополистирольная плита толщиной не менее 100мм. Для последующих этажей 50мм. Иногда допускается укладка толщиной до 50мм. Для допустимого обогрева пола толщина пенополистирольной плиты не должна быть ниже 30мм. Пенополистирольная плита ложиться на ровную поверхность пола без зазоров, если имеются неровности в полу, то такие перепады засыпают отсевом и выравнивают его по всему полу и потом на отсев ложиться пенополистирольная плита.

2. Вторым слоем на пенополистирольную плиту ложиться либо фольгированный пенофол либо полиэтиленовая пленка. Поскольку фольгированный пенофол это вспененный полиэтилен покрытый фольгой — имеет, как и полиэтиленовая пленка, гидроизоляционный эффект. Этот эффект предотвращает паропроницаемость между бетонным полом и пенополистирольной плитой. Если влага не переходит из одной среду в другую, то улучшается климат по теплоизоляционным свойствам. Этот эффект гидроизоляции уменьшает теплопотери в низ, тем самым экономиться тепловая энергия. А фольгированный слой дополнительно увеличивает изоляцию по паропроницаемости, как известно, что различные металлы имеют большое сопротивление по проницаемости различных веществ. Также не мало важным эффектом фольги обладает его возможность отражать тепловые лучи, что тоже добовляет эффект уменьшения теплопотерь вниз. Также полиэтиленовая пленка и фольга уменьшают проникновение вредных веществ от пенополистиролной плиты, так как известно, что пенополистирол это вредное вещество. Как не крути, но в малых количествах придется дышать парами пенополистирола. Еще одним нюансом будет — это то, что открытая фольга в пенофоле при заливке бетонной стяжке может быстро разрушиться химическими реакциями раствора. Грубо говоря раствор съедает фольгу, если она очень тонкая. Узнавайте у продавцов о фальгированном пенофоле специальным для теплого пола мокрым способом (то есть бетонного теплого пола). Фольгированный пенофол для теплого пола может быть защищен, от разъедания фольги либо быть достаточно с толстым слоем фольги.

3. Стальная сетка с определенным шагом служит для того чтобы укрепить основание бетонной стяжки теплого пола. Находящаяся в нижнем слое сетка при деформации бетонной стяжки идет на растяжение, и тем самым увеличивает крепость бетонной стяжки на излом. К тому же сетка дает возможность закрепить на ней трубу. Крепиться труба к сетке через пластиковые хомуты, которая продается в электромагазинах. Сама сетка крепиться дюбель-гвоздями определенной длины в сквозь пенеополистирольную плиту к плите перекрытия. Сетка к дюбель-гвоздям соединяется через металлическую монтажную ленту.

4. Демпферная лента служит для предотварщения разрушений бетонной стяжки от теплового расширения самой бетонной стяжки.

Заливается качественной бетонной стяжкой (Цемент + отсев. Крупный камень не ложите.). Чтобы стяжка не потрескалась, необходимо первую неделю поливать ее утром и вечером холодной водой или что лучше купите специальный для этих целей «пластификатор», который разбавляется с бетонным раствором и препятствует растрескиванию. На худой конец проконсультируйтесь у специалистов как делать ровную стяжку, чтобы она не потрескалась. Продаются специальные присадки или добавки. Толщина стяжки не более 5-7см. расстояние от трубы от 1-3см при условии, что сверху еще будет керамическая плитка. Если не будет плитки, то от трубы оставьте 3-4см. При высыхании бетонной стяжки не следует пускать по трубам горячую воду. Лучше просто оставьте под давлением в 1,5-4 атмосферы. То что пишут надо держать до 6 атмосфер и прочее, тоже раздутый миф. Все работает и не портится. А давление Вы оставьте для того чтобы обнаружить брак трубы и обнаружить протечки во время повреждения трубы. И все…

Не переживайте на счет стяжки! Стяжка пойдет любая. И не слушайте всякие фирмы которые пиарят свои технологии. Якобы у них пол хорошо передает тепло и прочее. Это опять раздутый миф. Разница опять же очень маленькая. Из-за каких то маленьких процентов, такой пиар раздувают «мама не горюй!»… Главное чем меньше толщина стяжки бетонного пола тем лучше передается тепло. Так как бетон сам по себе играет хоть и маленькую но теплоизоляцию. То есть сопротивляется теплопередаче. Паркет на теплый пол не ложите. Паркет тоже своего рода теплоизолятор, но уже по сильнее бетона и керамической плитки. На теплый пол однозначно ложите керамическую плитку. Допускается ложить паркет только в теплых краях. У нас же с 30 градусными морозами так нельзя. Вы конечно можете положить паркет или дерево. Но Вы сильно теряете исходящее тепло от пола. Поэтому следует добавить мощности обогрева на другие отопительные приборы(радиаторы).

Какой длины трубопровод должен быть в контуре теплого пола?

Все зависит от конкретного случая. Ниже я Вам покажу таблицу где указано сопротивление движению воды в трубах. И Вы должны понять какую длину подобрать!

Для тех кто боится считать — опыт из практики:

Для 16 трубы металлопластика до 80 метров.

Для 20 трубы до 100 метров.

Если смотреть с точки зрения экономии, то чем короче труба тем экономичнее получается система теплого пола, и не важно, что много контуров получается.

Если разумно, то для 16 трубы это 65 метров.

Для 20 трубы 75 метров.

Так как насос потребляет энергию, то целесообразно тратить энергию меньше. Из гидравлики следует, что чем медленнее бежит вода в трубе тем легче она бежит. Чем длиннее труба тем сильнее сопротивляется движению поток. Так что существует такой предел, что насос не может дать такой напор превышающий сопротивление движению. В следствии этого расход в трубе маленький на столько, что становится не достаточным для обогрева теплого пола.

Для хорошего обогрева пола в 10 м2, необходим расход не менее 2литра/минуту.

Соответственно 20м2 необходимо не менее 4 литров/минуту. Для 20м2 Необходимо уже 2 и более контуров. Если это два контура, то на каждый контур 2литра/минуту и того 4 литра минуту на пол из двух контуров.

Если Вы уложите слишком длинную трубу, то Вы получите не совсем экономичную систему. Во первых сопротивление движению будет большим и Вам для разумного расхода придется использовать более мощные насосы и соответственно терять дополнительную энергию. Если расход будет не достаточным, то Вы не получите необходимого тепла на теплый пол. Он попросту будет слабо греть. Так как по трубе, будет проходить мало теплой жидкости.

Ниже будет конкретный алгоритм вычисления длины трубопровода, но после того как Вы познакомитесь со схемами, которые предназначены для теплых полов.

Далее график для металлопластиковой трубы (Для трубы из сшитого полиэтилена тоже подходит):

Этот график взят из надежных источников, разработан мировым лидером в области систем водоснабжения и отопления. Данные указаны длиной трубы в один метр. Сам проверил со своими формулами. Скажу, что 1 метр напора = 10 000 Па. А для вашей задачи: Результат потерь напора умножаете на количество метров и получает общую потерю напора на трубу.

Личные расчеты:

Таблица 1

Виды смесительных узлов для теплых водяных полов?

Смесительный узел играет очень важную роль в системе водяных теплых полов. Смешивает основной поток с потоком для контуров теплого пола. Чтобы получить дополнительный расход на контура теплого пола.

Хотите узнать, как сделать теплый пол без смесительного узла?

Такой теплый водяной пол можно сделать, только через трехходовой клапан, и без насоса! О том, как сделать теплый пол без дополнительного насоса с помощью трехходового клапана, можно узнать здесь: Трехходовой клапан и схемы теплых полов.

Схема узла для теплого пола может быть нескольких вариантов. Рассмотрим самый простой наглядный вариант, где нет особых заморочек.

Схема подключения теплого пола.

Давайте теперь рассмотрим смесительный узел теплого пола более детально:

Смотри схему.

Пропускной клапан служит для того, чтобы пропускать или не пропускать тепло от котла в систему теплого пола. Обычно туда ставится термостатический клапан с термоголовкой. У термоголовки должен быть прикладной датчик. Этот датчик прикладывается на подающий трубопровод в контура теплых полов.

У этого вида байпас должен повторять основной диаметр прохода теплоносителя.

Недостаток данной системы, в том что при остановке контуров, насосу будет нечего качать. Но эта проблема решается добавлением второго байпаса между подающим и обратным коллектором.

Схема 1:

Последовательный тип смешивания.

Кстати за место пропускного клапана можно установить балансировочный клапан или обычный шаровый кран, но этот вид требует постоянного контроля. Поэтому не рекомендуется.

Единственное и пока на сегодняшний день бесполезное достоинство данной схемы является то, что выходящий поток из смесительного узла в сторону котла, более пониженный, и равен температуре пола. Такой подход с точки зрения теплотехники более правильный и более производительный.

Схема 2.

Параллельный тип смешивания.

В любых схемах за место байпаса можно поставить перепускной клапан. Он служит для того, чтобы в определенном напоре начать через себя пропускать поток. Это дает возможность постоянно не гонять воду через байпас, когда контура задействованы. Когда контура все закрыты, то перепускной клапан начинает пропускать через себя жидкость, чтобы насос не работал в нагрузку, тем самым экономил электроэнергию. А собственно, в каких случаях контура должны закрываться? Дело в том, что в продвинутых домах стоит климат контроль, который по мере нагревания может перекрывать контура. А когда возникнет ситуация, при котором все контура закроются, тут то и приходит на помощь байпас с перепускным клапаном. Он помогает насосу давать расход. Если насос не качает в нагрузку, он и потребляет меньше энергии. Перепускной клапан имеет механическую настройку необходимого напора, при котором он начинает пропускать жидкость. Вообще существуют и электрические операции, при котором насос просто выключается. Но об этом сложном явлении как-нибудь в другой раз.

Недостаток данной системы это то, что выходящий поток из смесительного узла равен температуре теплоносителя входящего в теплый пол. Температура которая входит в контур теплого пола равна температуре выходящего из смесительного узла в сторону котла.

Схема3.

Параллельный тип смешивания.

Схема 3 многим напоминает схему 2, и практически по функционал мало чем отличается. Единственное отличие может возникнуть в простоте сборке.

Пропускной (термостатический) клапан, необязательно должен быть с хорошей проходимостью или большого диаметра, так как показывает практика, то проходимость, может сильно отличатся и это не портит смесительный узел. Так как насос бывает сильно влияет на расход через пропускной (термостатический) клапан. Своей затягивающей силой он очень сильно увеличивает расход воды через пропускной (термостатический) клапан. К тому же примерно расход через клапан в два раза ниже расхода насоса.

Чтобы в данной схеме соблюсти хорошую проходимость необходимо иметь хорошую проходимость через циркуляционный насос. То есть само кольцо от обратного коллектора через насос до подающего коллектора имело хороший идеальный проход без заужений. В эту схему нельзя устанавливать трехходовые клапаны с термочувствительным элементом. Так как трехходовые клапаны имеют маленькую проходимость в следствии этого большие местные сопротивления.

Подробнее о трехходовом клапане.

Трехходовой клапан следует ставить так(См. Схема 4):

Схема 4.

Последовательный тип смешивания.

Сам по себе трехходовой клапан предназначен пропускать воду от одной ветки в остальные две ветки в зависимости от поворота клапана. То есть в данную схему нужно ставить не такой клапан, который открывает или закрывает одну линию. А плавно открывая одну линию и закрывая другую. Линия, где находится насос — она всегда открыта. При охлаждении датчика клапана открывается линия входящего тепла от котла и закрывается линия байпаса. При нагревании происходит обратная процедура. Только такой выше описанный клапан монтируется в данную схему 4.

Я уже говорил, что сами эти трехходовые клапаны с термостатом имеют плохую проходимость, и использовать их вообще не рекомендую. Только для малой производительности. В пределах 3 — 4 контуров теплого пола. Но существуют схемы, которые позволяют поставить любой трехходовой клапан. Подробнее о схемах ниже.

Ну если у Вас уже имеется трехходовы клапан с выносным датчиком, то для хорошей прокачки можно его поставить как указано на схеме 5. Но это не идеальная схема. Существуют и другие схемы.

Схема 5.

Параллельный тип смешивания.

Если трехходовой без выносного датчика, то по схеме 4. Так как при схеме 5 на вход датчика не приходит остывшая вода из контуров. И он будет при поступлении горячей воды сразу закрываться.

А теперь подробней о схемах.

Выше описанные схемы мы рассмотрели как некий вариант для вашего воображения. Чтобы вы могли понять, какие варианты сборки существуют для смесительных узлов.

Ниже будут схему куда лучше…

На сегодняшний день обнаружил одну важную особенность, что самое разнообразное количество схем разделяются на два типа смешивания воды (теплоносителя).

Это: Параллельный

тип смешивания и
последовательный
тип смешивания смесительного узла.

Чтобы это понять, давайте рассмотрим наглядную схему.

Стрелками обозначены потоки воды. Пол — это контур теплых полов.

Как Вы думаете, какая схема более производительная? Конечно последовательная! В последовательной схеме, весь расход насоса идет в контура теплых полов. А в параллельной схеме, расход насоса делится с расходом притока входной циркуляции. Поэтому если Вы хотите выжать максимум полезного действия из насоса на контура теплых полов, то однозначно, нужна последовательная система смесительного узла. И это не обсуждается.

Также при последовательной схеме можно уложить на много больше контуров в одном смесительном узле. Так как расход на полы можно получить на много больше. В то время как на параллельном типе расход насоса делиться с другим кольцом циркуляции.

Чтобы Вы поняли, какие схемы относятся к последовательным, и параллельным типам, рассмотрим схемы.

Параллельные схемы смесительных узлов:

Последовательные схемы смесительных узлов:

Последовательная система лучше тем, что весь расход насоса уходит в контура теплых полов. Этот поток не делится. Тем самым дает возможность сделать в одном смесительном узле большое количество контуров.

Хотите узнать, как сделать теплый пол без смесительного узла?

Такой теплый водяной пол можно сделать, только через трехходовой клапан, и без насоса! О том, как сделать теплый пол без дополнительного насоса с помощью трехходового клапана, можно узнать здесь: Трехходовой клапан и схемы теплых полов.

Не забывайте! В схеме не обозначены автоматические спускники воздуха. Я надеюсь, что это не составит труда понять куда ставить их. Ставьте на высокую точку подающего и обратного коллектора. Имейте ввиду и подумайте, чтобы ротор насоса не крутился в воздухе.

Мы не рассмотрели вариант, когда имеется один контур для теплого пола. В принципе и такой смесительный узел вполне возможен для одного контура. Только диаметр труб можете уменьшить, да и мощность и расход насоса можно уменьшить в три раза. Подробнее ниже.

О том, какие схемы применить к трехходовым клапанам Вы можете узнать здесь.

Какой насос применить для теплого водяного пола?

На рынке продаются стандартные циркуляционные насосы для отопления с расходом 2,5 м3/час, это около 40 литров/минуту и напором до 6 метров. Чем выше напор насоса, тем быстрее будет расход в контуре теплого пола. Для теплого пола существует обычный стандарт насоса с параметрами(2,5м3/ч с напором 6м.).

Если на насосе указано, что расход у него 40 литров в минуту, то на деле это не означает, что он будет так качать. Все зависит от пропускной способности самой систему или узла теплого пола. Допустим если у Вас много длинных контуров, то они дают достаточное сопротивление движению, вследствие этого расход насоса уменьшается.

Примерный график всех насосов:

А теперь реальный график такого насоса(2,5м3/ч с напором 6м.):

График 1.

А теперь соображайте, чем лучше пропускаемость, тем меньше напор появляется на контурах. Чем больше веток(контуров) в одном смесительном узле, тем выше расход и само собой разумеется, тем меньше напор на всех контурах. Так что нужно не перегнуть палку! Если для хорошей прокачки контура необходим напор в 3 метра, то необходимо по графику соблюсти расход и не увеличивать количество контуров.

Как узнать весь расход в смесительном узле для параллельной схемы?

1. Посчитать в каждой ветке рекомендуемый расход. Все расходы веток сложить.

2. Посчитать какое количество потерь будут производить все ветки(контура). А на самом деле — количество потерь сможет нам найти постоянный расход приходимого тепла в смесительный узел. Он обычно равен около 40-100% от всех расходов контуров. То есть если вся сумма расхода контуров равна 15 литрам/минуту, то расход приходящего тепла равен примерно 6-15 литрам/минуту. Это зависти от разницы температур от входящего и установленного термоголовкой температуры. Также влияют на расход и теплопотери самого пола. То есть если температура от котла идет 60 градусов, а в смесительном узле установлено 40 градусов, то расход будет примерно 40%. А если температура от котла идет 75 градусов, а в смесительном узле установлено 40 градусов, то расход будет примерно 25%. Также нужно учесть и байпас, если он имеется, то через него тоже идет постоянный расход. Еще прибавьте около 6 литров/минуту на байпас. Если трубы длинные, то соответственно и теплопотери большие, и соответственно термоголовка начинает пропускать больше тепла, а это значит, что увеличивается расход насоса, и соответственно напор падает.

А если совсем трудно понять, то считайте так:

1. Посчитать в каждой ветке рекомендуемый расход. Все расходы веток сложить.

2. Все расходы веток умножьте на 2. То есть если расход всех контуров равен 15, то общий расход самого насоса смесительного узла должен составить 30 литров/минуту.

Как узнать весь расход в смесительном узле для последовательной схемы?

1. Посчитать в каждой ветке рекомендуемый расход. Все расходы веток сложить. Так как при последовательной системе расход насоса идет полностью на контура теплых полов, то достаточно сложить только расход всех контуров.

Полученный расход сверяйте с графиком и находите выдаваемой графиком потерю напора. На горизонтальной координате имеется шкала расхода, от нужной шкалы поднимаетесь вверх упираетесь на линию и далее горизонтально движетесь влево и получаете шкалу напора. График для других насосов оригинальный. Просто сами вручную можете нарисовать шкалу вашего насоса и нарисовать в нем дугу как показано на графике 1. Так как все насосы работают по стандартной кривой. И в зависимости от напора можно выбрать по таблице 1 необходимую длину трубопровода.

Учтите еще одну особенность!

! Это то, что если насос с напором 6 метров, на деле как обычно выдает меньше напора, например 5 метров. Если расход 40 литров/минуту, то может выдавать 30 литров/минуту. Это происходит в силу разных факторов: Потеря напряжения в сети. Местные сопротивления самих узлов трайников. Кое-какие заужения в трубах, повороты и прочее. И в итоге нужно считать примерно на 15% ниже ресурс насосов. Только тогда Вы сделаете правильно.

Вот такой график практического опыта для насоса с параметрами(2,5м3/ч с напором 6м.):

График 2.

Как узнать какую длину трубы необходимо для теплого пола.

Чтобы это посчитать необходимо знать расход воды в трубе при заданной длине трубопровода на определенную площадь пола. Также на 10м2 должен быть расход не ниже 2 литров/минуту. Зависит от теплопотерь. Ниже будут подробности.

По таблице 1 найти потерю напора. И чтобы напор на входе в контур не был ниже потери напора по трубе при определенной скорости течения жидкости.

А напор в одном смесительном узле одинаковый для всех контуров. Насос создает один напор на все контура. Напор вычисляем по графику2.

Не запутайтесь!

Это комплексное решение. Ниже прочитайте про шаг укладки и тогда должно быть понятно про длину трубопровода. Главное не сделать слишком длинную трубу.

А если по простому, то на каждые 10 метров 16 трубы необходимо качать минимум 0,4 литра/минуту. То есть на 50 метров трубы необходимо 2 литра/минуту. А на 80 метров трубы 3,2 литра/минуту.

Комплексное решение таково:

Напор насоса(см. гафик2) не должен быть ниже потери напора по длине трубопровода при определенном расходе одного контура. Потерю напора в трубопроводе одного контура находите по таблице1. Напор насоса находится по графику2 при определенном расходе всего смесительного узла.

Таблица 1

Имейте ввиду, что если Вы к себе установите смесительный узел, на без того забитую систему отоплению, то возможно этим смесительным узлом вы отберете у котла некоторый расход, что может повлиять на расход в других ветках отопления. Эта проблема решается добавлением гидравлического разделителя, с дополнительными насосами.

Что касается потерь на загибах трубы, то они очень маленькие, например, чтобы получить сопротивление в 1 метр при скорости 0,44 метров/секунду необходимо 200 поворотов(90градусов). Как правило на одном контуре их может быть максимум 40.

Очень важно знать, что если Вы используете незамерзающую жидкость в системе отопления, то незамерзающая жидкость по вязкости отличается от воды от 30% до 50%. А это означает, что вода по трубам будет бежать еще медленнее. И расчеты нужно вести уже другие. Необходимо добавить запас мощности насоса примерно на 20% или укоротить трубы на 20%. Также имейте ввиду, что теплоемкость незамерзающей жидкости опять меньше примерно на 20%. Это значит эта жидкость будет меньше переносить тепла.

Какое количество контуров теплого пола скомплектовать в одном смесительном узле?

Если опираться на золотой опыт:

По опыту скажу насос с расходом до 40литров/минуту и напором 6 метров для параллельной системы, достаточно до 8 контуров длинной трубы не превышающий 65 метров для 16 трубы.

Для последовательной системы, достаточно до 12 контуров длинной трубы не превышающий 65 метров для 16 трубы.

Если Вы решили сделать трубы длинной 80 метров, то следует сделать 5 контуров для параллельной системы, 8 контуров для последовательной системы, на один такой насос.

Только не вздумайте контур делать длинной 100 метров 16 трубы, очень не экономично! На своем личном опыте проверено!

Да и вообще не рекомендую даже 20 трубу делать 100 метров! Лучше сделайте два контура по 50 метров из 16 трубы.

Рекомендую не превышать длину трубы более 80 метров. Даже для 20 трубы. Трубы используйте только 16. Они гнутся хорошо. И шаг укладки становится доступным для сильного изгиба.

А если Вы решили посчитать более конкретно.

Алгоритм решения данной задачи для параллельной системы.

Допустим, у Вас получилось 6 контуров теплого пола. С длиной, Вы тоже определились и оно около 80 метров. С расходом Вы тоже определились и оно равно 3 литра/минуту на каждую ветку.

А теперь считаем:

Смотрим таблицу 1

.

80 метров трубы с расходом 3 литра/минуту дает потерю напора 2,16 метров.

Считаем весь расход: Количество контуров с расходом 3 литра/минуту дают общий расход 18 литров/минуту. Этот расход умножаем на 1.5 раза и получаем 27 литров в минуту. Сверяемся с графиком 2 (см. выше). По графику видно, что напор получается около 1.3 метра. Смотри таблицу 1

и видим, что расход на ветке в 80 метров будет находится в пределах 2 литров/минуту.

Чтобы достичь в каждой ветке расхода в 3 литра/минуту, нужно либо увеличить мощность циркуляционного насоса, что не экономично. Либо разделить 6 веток пополам и на каждые 3 ветки поставить один смесительный узел. Что тоже не экономично. Остается следующий вариант. Укоротить трубы в контурах и увеличить количество веток. Такой вариант более экономичный. С точки зрения затрат на перекачку воды по веткам.

У нас 18 литров/минуту необходимо! Мы можем 18 поделить на 8 веток и получить расход 2.25 литров/минуту на каждую ветку. Длинна ветки уже будет около 65 метров. Но длины каждой ветки могут быть разные. Тогда необходимо высчитать, где какой расход необходим. Но об этом чуть позже. Так как вы еще не знаете, как определить шаг укладки.

Алгоритм решения данной задачи для последовательной системы.

Допустим, у Вас получилось 6 контуров теплого пола. С длиной, Вы тоже определились и оно около 80 метров. С расходом Вы тоже определились и оно равно 3 литра/минуту на каждую ветку.

А теперь считаем:

Смотрим таблицу 1

.

80 метров трубы с расходом 3 литра/минуту дает потерю напора 2,16 метров.

Считаем весь расход: Количество контуров с расходом 3 литра/минуту дают общий расход 18 литров/минуту. Сверяемся с графиком 2 (см. выше). По графику видно, что напор получается около 2.5 метра. Смотри таблицу 1

и видим, что расход на ветке в 80 метров будет находится, в пределах 3 литров/минуту. Итог: Подходит!

Как определить шаг укладки теплого пола?

Чтобы определить шаг укладки необходимо знать теплопотери самой комнаты. И какого качества тепла Вы хотите получить. Но мы не будем вычислять теплопотери дома, так как этого можно не делать. Достаточно золотого опыта.

Из золотого опыта, для сурового климата России в пределах -30 градусов для нормально утепленного дома:

Если Вы хотите получать напольное отопление без других источников обогрева, то шаг укладки должен быть не менее 10-12 см. Если в сочетании с батареями(радиаторами), то 15-20см. Делать шаг укладки больше не рекомендую, так как ощущается разница обогрева по площади пола.

Что касается длинны трубы, то это зависит от необходимого расхода воды по трубе и достаточного напора, для ее прокачки.

Что касается расхода:

При шаге укладки в 10-12см на 10м2 необходимо качать 2-3 литров/минуту.

При шаге укладки в 15-20см на 10м2 необходимо качать 1-2 литров/минуту.

А если по точнее, то на каждые 10 метров 16 трубы необходимо качать 0,4 литра/минуту. То есть на 50 метров трубы необходимо 2 литра/минуту. А на 80 метров трубы 3,2 литра/минуту. Чем длиннее труба тем больше теплопотерь в контуре.

То есть чем короче труба, тем меньше можно качать воды по трубам. Пропорционально теплопотерям. Но чем выше расход в трубах, тем кпд пола больше.

Кстати если у Вас в смесительном узле более 3 контуров, то обязательно нужно брать коллектора с расходомерами. Данные коллектора показывают расход в каждом контуре. И если контура по своей длине сильно отличаются и шаг укладки в том числе, то будет возможность отрегулировать каждый контур по количеству расхода. Так как там есть вращающий элемент, который приводит клапан для необходимого пропуска воды.

На рынке продаются зарекомендовавшие себя смесительные узлы:

combimix

Скачать программу CombiMix 1.0

dualmix

Видеоурок по расчету смесительного узла

Перейти на ВидеоКурс

Если Вы любитель конкретно посчитать физику и математику явлений, то будет для Вас интересно познакомится с лично разработанными статьями о Гидравлике и теплотехнике.

Если, что-то непонятно пишите в комментарии, так как я являюсь и администратором и модератором данного сайта, также я являюсь и автором данной статьи. Мне приходят уведомления о добавленных комментариях, и я их читаю.

Просто щелкайте по тексту «комментарии» Далее по тексту «Добавить комментарий».

Нравится
Поделиться
Комментарии
(+) [ Читать / Добавить ]

Все о дачном доме Водоснабжение Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников. Неисправности скважинной автоматической системы водоснабжения. Водозаборные скважины Ремонт скважины? Узнайте нужен ли он! Где бурить скважину — снаружи или внутри? В каких случаях очистка скважины не имеет смысла Почему в скважинах застревают насосы и как это предотвратить Прокладка трубопровода от скважины до дома 100% Защита насоса от сухого хода Отопление Обучающий курс. Водяной теплый пол своими руками. Для чайников. Теплый водяной пол под ламинат Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМ Водяное отопление Виды отопления Отопительные системы Отопительное оборудование, отопительные батареи Система теплых полов Личная статья теплых полов Принцип работы и схема работы теплого водяного пола Проектирование и монтаж теплого пола Водяной теплый пол своими руками Основные материалы для теплого водяного пола Технология монтажа водяного теплого пола Система теплых полов Шаг укладки и способы укладки теплого пола Типы водных теплых полов Все о теплоносителях Антифриз или вода? Виды теплоносителей (антифризов для отопления) Антифриз для отопления Как правильно разбавлять антифриз для системы отопления? Обнаружение и последствия протечек теплоносителей Как правильно выбрать отопительный котел Тепловой насос Особенности теплового насоса Тепловой насос принцип работы Про радиаторы отопления Способы подключения радиаторов. Свойства и параметры. Как рассчитать колличество секций радиатора? Рассчет тепловой мощности и количество радиаторов Виды радиаторов и их особенности Автономное водоснабжение Схема автономного водоснабжения Устройство скважины Очистка скважины своими руками Опыт сантехника Подключение стиральной машины Полезные материалы Редуктор давления воды Гидроаккумулятор. Принцип работы, назначение и настройка. Автоматический клапан для выпуска воздуха Балансировочный клапан Перепускной клапан Трехходовой клапан Трехходовой клапан с сервоприводом ESBE Терморегулятор на радиатор Сервопривод коллекторный. Выбор и правила подключения. Виды водяных фильтров. Как подобрать водяной фильтр для воды. Обратный осмос Фильтр грязевик Обратный клапан Предохранительный клапан Смесительный узел. Принцип работы. Назначение и расчеты. Расчет смесительного узла CombiMix Гидрострелка. Принцип работы, назначение и расчеты. Бойлер косвенного нагрева накопительный. Принцип работы. Расчет пластинчатого теплообменника Рекомендации по подбору ПТО при проектировании объектов теплоснабжения О загрязнение теплообменников Водонагреватель косвенного нагрева воды Магнитный фильтр — защита от накипи Инфракрасные обогреватели Радиаторы. Свойства и виды отопительных приборов. Виды труб и их свойства Незаменимые инструменты сантехника Интересные рассказы Страшная сказка о черном монтажнике Технологии очистки воды Как выбрать фильтр для очистки воды Поразмышляем о канализации Очистные сооружения сельского дома Советы сантехнику Как оценить качество Вашей отопительной и водопроводной системы? Профрекомендации Как подобрать насос для скважины Как правильно оборудовать скважину Водопровод на огород Как выбрать водонагреватель Пример установки оборудования для скважины Рекомендации по комплектации и монтажу погружных насосов Какой тип гидроаккумулятора водоснабжения выбрать? Круговорот воды в квартире фановая труба Удаление воздуха из системы отопления Гидравлика и теплотехника Введение Что такое гидравлический расчет? Невязка гидравлического расчета Физические свойства жидкостей Гидростатическое давление Поговорим о сопротивлениях прохождении жидкости в трубах Режимы движения жидкости (ламинарный и турбулентный) Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе Местные гидравлические сопротивления Профессиональный расчет диаметра трубы по формулам для водоснабжения Как подобрать насос по техническим параметрам Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура. Гидравлические потери в гофрированной трубе Теплотехника. Речь автора. Вступление Процессы теплообмена Тплопроводность материалов и потеря тепла через стену Как мы теряем тепло обычным воздухом? Законы теплового излучения. Лучистое тепло. Законы теплового излучения. Страница 2. Потеря тепла через окно Факторы теплопотерь дома Начни свое дело в сфере систем водоснабжения и отопления Вопрос по расчету гидравлики Конструктор водяного отопления Диаметр трубопроводов, скорость течения и расход теплоносителя. Вычисляем диаметр трубы для отопления Расчет потерь тепла через радиатор Мощность радиатора отопления Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704 Расчет теплопотерь через ограждающие конструкции Найти теплопотери через чердак и узнать температуру на чердаке Подбираем циркуляционный насос для отопления Перенос тепловой энергии по трубам Расчет гидравлического сопротивления в системе отопления Распределение расхода и тепла по трубам. Абсолютные схемы. Расчет сложной попутной системы отопления Расчет отопления. Популярный миф Расчет отопления одной ветки по длине и КМС Расчет отопления. Подбор насоса и диаметров Расчет отопления. Двухтрубная тупиковая Расчет отопления. Однотрубная последовательная Расчет отопления. Двухтрубная попутная Расчет естественной циркуляции. Гравитационный напор Расчет гидравлического удара Сколько выделяется тепла трубами? Собираем котельную от А до Я… Система отопления расчет Онлайн калькулятор Программа расчет Теплопотерь помещения Гидравлический расчет трубопроводов История и возможности программы — введение Как в программе сделать расчет одной ветки Расчет угла КМС отвода Расчет КМС систем отопления и водоснабжения Разветвление трубопровода – расчет Как в программе рассчитать однотрубную систему отопления Как в программе рассчитать двухтрубную систему отопления Как в программе рассчитать расход радиатора в системе отопления Перерасчет мощности радиаторов Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана Расчет гидравлического разделителя (гидрострелка) в программе Расчет комбинированной цепи систем отопления и водоснабжения Расчет теплопотерь через ограждающие конструкции Гидравлические потери в гофрированной трубе Гидравлический расчет в трехмерном пространстве Интерфейс и управление в программе Три закона/фактора по подбору диаметров и насосов Расчет водоснабжения с самовсасывающим насосом Расчет диаметров от центрального водоснабжения Расчет водоснабжения частного дома Расчет гидрострелки и коллектора Расчет Гидрострелки со множеством соединений Расчет двух котлов в системе отопления Расчет однотрубной системы отопления Расчет двухтрубной системы отопления Расчет петли Тихельмана Расчет двухтрубной лучевой разводки Расчет двухтрубной вертикальной системы отопления Расчет однотрубной вертикальной системы отопления Расчет теплого водяного пола и смесительных узлов Рециркуляция горячего водоснабжения Балансировочная настройка радиаторов Расчет отопления с естественной циркуляцией Лучевая разводка системы отопления Петля Тихельмана – двухтрубная попутная Гидравлический расчет двух котлов с гидрострелкой Система отопления (не Стандарт) — Другая схема обвязки Гидравлический расчет многопатрубковых гидрострелок Радиаторная смешенная система отопления — попутная с тупиков Терморегуляция систем отопления Разветвление трубопровода – расчет Гидравлический расчет по разветвлению трубопровода Расчет насоса для водоснабжения Расчет контуров теплого водяного пола Гидравлический расчет отопления. Однотрубная система Гидравлический расчет отопления. Двухтрубная тупиковая Бюджетный вариант однотрубной системы отопления частного дома Расчет дроссельной шайбы Что такое КМС? Расчет гравитационной системы отопления Конструктор технических проблем Удлинение трубы Требования СНиП ГОСТы Требования к котельному помещению Вопрос слесарю-сантехнику Полезные ссылки сантехнику — Сантехник — ОТВЕЧАЕТ!!! Жилищно коммунальные проблемы Монтажные работы: Проекты, схемы, чертежи, фото, описание. Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

  • термостатического регулировочного клапана;
  • температурного датчика для теплоносителя;
  • крана для балансировки с фиксирующим прижимным винтом;
  • циркуляционного насоса;
  • резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
  • погружного термометра;
  • клапанов: для перезапуска системы, поворотно-дренажного, шарового;
  • автоматического воздухоотводчика;
  • перезапускового байпаса;
  • кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

  • температурного ограничителя для теплоносителя;
  • ограничителя для регулировки температуры воздуха в обогреваемой комнате;
  • воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

  • если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
  • при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
  • при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

  • для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
  • применять трубы DN;
  • данную схему использовать при наличии не более 5 радиаторов;
  • обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
  • обустроить устройство дополнительным насосом для принудительной циркуляции воды;
  • расстояние между входным и выходным краном должно быть не менее 30 см.

Монтаж однотрубной системы отопления с теплыми полами

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!

Подключение по такой схеме возможно несколькими способами:

  1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
  2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Особенности работы узлов подмеса

Функционирование узла происходит так:

  1. Горячий теплоноситель достигает коллектора обогрева пола и доходит до предохранительного клапана с термостатом.
  2. Когда нагрев рабочей среды превышает требуемый уровень, срабатывает клапан и начинается подача холодной воды из обратки, в результате чего она перемешивается с горячим теплоносителем.
  3. После того, как температура имеет нужное значение, клапан опять срабатывает и поступление горячей воды прекращается.

Коллекторный узел отвечает за регулировку степени нагрева теплоносителя и за его циркуляцию в контуре, и состоит из двух главных элементов:

  1. Предохранительного клапана, подпитывающего отопительный контур горячей водой настолько, насколько это требуется, осуществляя контроль на входе.
  2. Циркуляционного насоса, обеспечивающего перемещение теплоносителя по контуру с определенной скоростью, в результате чего напольное покрытие будет равномерно прогреваться по всей площади.

Кроме них в смесительный узел для теплого пола и радиаторов могут входить:

  • байбас, препятствующий перегрузке системы;
  • воздухоотводчики;
  • клапаны отсекающего и дренажного типа.

В зависимости от решаемых задач смесительный узел коллектора можно обустраивать разными способами. Его всегда монтируют до контура отопительной конструкции, но само место монтажа точно не указывается. Например, узел можно сделать в комнате, где находится теплый пол, либо в котельном помещении.

Когда в постройке несколько комнат с теплыми полами, тогда смесительные узлы размещают в каждой из них отдельно или в близко расположенном коллекторном шкафу. В работе этих узлов имеется главное отличие, связанное с использованием разных предохранительных клапанов. Эти устройства бывают 2-х и 3-х ходовыми.

Как присоединить водяной электрический пол?

Теплый гидравлический пол – система, при которой ТЕНЫ установлены в стяжку или положены под покрытие, благодаря чему происходит одинаковое распределение потоков воздуха по комнате. Для установки оборудования нужно сделать правильные расчеты, это поможет правильно положить трубы. Также необходимо помнить технологию подсоединения, чтобы теплоснабжение функционировало без перебоев и обеспечивало защиту от холода в помещениях длительное время.

Подключение к котлу

Здания состоящие из нескольких этажей как правило не приспособленые к этому варианту. Эта схема подключения лучше подходит для хозяев личных домов. Характерность состоит в температуре циркулирующего носителя, которая может достигать 35-38°C в трубах и доходит до 80° в отопительных приборах. Вариантов укладывания ТЕНОВ есть несколько:

1. Змейка. В данном случае магистраль чуть-чуть горячее на начальных витках, что необходимо принимать во внимание при расположении проемов окна в дальних стенах.

2. Спираль или улитка подойдет для помещений большого размера, поток в системе распространяется одинаково.

3. Способ граничащих участков предполагает устройство труб с большим шагом в тёплых зонах комнаты и более плотную укладку в местах с возможными мостиками холода.

4. Комбинированная монтажная схема традиционного отопления подразумевает пару вариантов одновременно, в зависимости от надобности прогрева личного дома.

При обустраивании нельзя обойтись без насоса. Конвективная циркуляция бывает исключительно при малом трубном уклоне и контуре с скромной площадью, без подсоединения отопительных приборов. Коллектор создает роль водопроводного крана и разгоняет носитель по трубам. Без данного компонента температура жидкости достигает 95°, что для гидравлического пола с подогревом недопустимо, он выйдет из строя быстро.

Если приватизированный дом менее 100 м2, в подсоединении батарей нет надобности, коллектор состоит из 2-ух гребенок – для подачи и обратного хода. Шкаф устанавливают в комфортном месте, устанавливают запорные вентили и трубы. Для контроля и регулировки рядом делают подключение внешнего водяного термостата и датчиков. При подсоединении используют фитинги и переходники.

Если теплый гидравлический пол подсоединяется к котлу одновременно с отопительными приборами, схема предполагает установить два коллектора, обусловлено это большой температурной разницей между устройствами. Вода нагревается в батарее до 95°C, при этом перепад величин от прямого до обратного хода составляет не больше 25°C, другими словами выходит 95 к 70. А идеальное значение для системы традиционного отопления должно быть 30-400С.

Рабочий принцип коллектора

Клапан терморегулятора и распределитель находятся в месте подсоединения к первичному контуру. Такой элемент позволяет настроить температуру до хорошей величины. От котла носитель поступает в систему, проходит по ней и идет назад назад в остывшем состоянии. Если термостат настроен правильно, достигается необходимая балансировка клапана. В зависимости от нагрузки, поступление горячей воды в смеситель будет достаточным для поддержки температуры.

Теплый гидравлический пол подсоединяется к газовому водогрею с расходомерами на подающей гребенке. При их помощи выставляют самый большой поток носителя через контур. Длина веток труб не всегда одинаковая, благодаря этому для выравнивания сопротивления в плане гидравлики и одинакового распределения жидкости от котла к отопительным приборам стоит предусмотреть схему регулировки с применением датчиков и термостатических клапанов.

Сформировавшись с коллектором и правильно разместив его, приступают к подключению котла к поверхности пола. Обычно для этого подчеркивают индивидуальное помещение, где устанавливают все оборудование и трубы. Заводят в узел возвратный и подающий детали. Второй будет подавать нагретую жидкость в систему отопления, а первый – принимать холодную воду и отправлять ее в котел на прогрев. Все детали объединяют с помощью соединителей и устанавливают к коллектору.

Подключение к системе

Монтажная схема к автономному отоплению может быть использована только в личном доме. В данном случае сигнал на терморегулятор подается от поставленного на расстоянии датчика тепла. Если показатель может достигать заданной величины, подача носителя автоматично заканчивается. Балансировочный клапан подсоединяется для устранения хода в холостую воды в контуре.

Насос циркуляционный обеспечивает дополнительное давление. Подключение предохранительного внешнего водяного термостата нужно для контроля за уровнем температуры, он располагается на входной трубе. Электрический привод системы обогрева управляет клапанами нагревательной группы. Коллектор распределяет потоки носителя, а циркулярный насос обеспечивает циркуляцию по малому кругу. Выносных термостатов может быть несколько. С помощью данных приборов комфортно смотреть за температурой в любой комнате отдельно.

Порой взамен насоса устанавливают трехходовый смеситель, который исполняет аналогичную функцию, но при условиях хорошей циркуляции. Он фиксируется у места подачи горячей воды и подсоединяется к выводу через циркулярный насос. На коллектор устанавливается кран Маевского для убирания из батарей пузырьков кислорода. На обратку помещают кран для слива для устранения воды из системы отопления в период проведения ремонтных работ.

Если понадобится можно применять более десяти видов смешивания жидкости. Подобная схема очень производительна, так как выходной поток в сторону котла будет понижен, и температура сравняется с показателем тепла пола.

Если циркулярный насос поменять на пропускной клапан и сделать регулировку напора, то можно закрывать контур при достижении благоприятного нагрева. При подобной схеме параллельного смешивания насос не прекращает работу без нагрузки, экономится электричество.

Общие рекомендации и советы

После подсоединения к отопительной системе теплого гидравлического пола следует проанализировать уровень и непроницаемость всех компонентов. Оборудование включают, носитель начинает движение под уровнем давления от 0,6 МПа. Начальный процесс проводят около 40 минут, не уменьшая параметры. Потом увеличивают напор до 1 МПа на протяжении 2-ух часов, сохраняя все показатели на терморегуляторе. Если система выдержала нагрузку, приступаем к заливке стяжки.

При укладывании разводки в стенки нужно предусматривать защиту от повреждений. Чтобы это сделать применяют гофриротрубу из полипропилена, которая выделяется очень высокой прочностью. При обустраивании главное держаться радиуса петли на изгибах в 5 мм диаметра, при установке их нельзя туго стягивать.

Так как длины труб в каждом контуре отличаются, после устройства пола, запуска системы и ее выхода на обычный рабочий режим требуется настроить ручным способом расход носителя для взятой отдельно ветви. Чем больше длина пешеля, тем выше кол-во воды на него. Для этого приборы для измерений оборудованы специализированными поплавками.

Если предполагается монтаж к центральному отоплению, носитель не применяется прямо из-за причины большого давления. В данном случае показатель в 12 раз превосходит оптимальную норму, что опасно разрывом магистрали.

Эффектное распределение носителя между контурами зависит от схемы подсоединения теплых гидравлических полов. Приемлема одновременная работа отопительных приборов. Испытательные работы ведутся до стяжечной заливки, сначала обеспечивается убирание воздуха из системы, после этого постепенно подымается давление. Для подсоединения нескольких контуров обязательна установка коллекторного узла.

Предназначение смесителя

Прежде всего нужно выяснить, как работает смесительный узел для теплого пола. Он используется лишь для водяного обогревательного пола, поскольку имеет механизм аналогичный радиаторному теплоносителю. Типовая схема обогрева выстроена по следующему плану – котел, прогревающий жидкость, контуры обогревающего пола и радиаторов.

Котел прогревает теплоноситель до температуры как в радиаторе, обычно она составляет 95С. В идеале температурный режим не должен быть более 31С. На это есть несколько причин, особенно то, что для комфортного ощущения пол должен быть не сильно горячим или холодным.

Необходимо принимать во внимание:

  • разновидность и толщину финишного покрытия;
  • вышину стяжки обогревательного пола, в которой находятся трубки.

Соответственно, наиболее подходящая температура жидкости в трубах должна варьироваться от 35С до 55С. Однако в котле она очень высокая, и такую температуру устремлять в трубки запрещено. Поэтому с целью ее снижения в начале обогревательной системы применяется узел подмеса. Именно в нем происходит смешивание водой высокой и низкой температур. А уже охлажденная жидкость передается в трубки пола. Посредством смесителя обогревательная система теплого пола функционирует во всем доме корректно и без помех.

Конечно, есть такие теплые полы, которые работают без смесительного узла. Но они оснащены водонагревательным устройством, нагревающим теплоноситель до оптимальной температуры.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
