Современные дома все чаще оборудуются теплыми полами. Ведь доступность такого способа отопления возрастает при неизменной высокой эффективности. Несмотря на простоту самой конструкции теплых полов, их можно назвать самым оптимальным вариантом для отопления дома или дополнительного его подогрева.
Подключение теплого пола к электричеству
Теплые полы по своей конструкции могут быть двух основных видов: водяные и электрические. Рассмотрим, как работает и подключается электрический теплый пол.
Принцип действия теплых электрических полов прост: они преобразовывают электрическую энергию в тепловую за счет сопротивления проводников. При этом прогревается стяжка или плитка. Именно эти материалы способны равномерно распределять тепло по всей площади и отдавать его в окружающую среду.
Последовательное подключение стержневого теплого пола
Теплые полы, работающие от электричества, имеют довольно простую конструкцию и состоят из следующих основных частей:
- нагревательный элемент (в зависимости от вида может быть кабель или мат);
- температурный датчик;
- терморегулятор.
Структура пола, подогреваемого с помощью электрокабелей
Многие думают, что уложить теплый пол и подключить его к электричеству сложно. На самом деле по своей сути такой вид теплого пола напоминает обычную проводку, которая проложена в слоях стяжки или под плиткой. Для полноценной работы достаточно обычной розетки, где есть переменный ток напряжением 220 В.
Сама схема подключения не вызывает никаких сложностей – для этого даже не требуется особых знаний. Но обязательно при работах нужно помнить, что это электрический ток, который при неправильном обращении может сильно навредить человеку, вплоть до летального исхода. Чтобы такого не случилось, обязательно нужно четко соблюдать ряд правил при выборе и подключении.
Подбор мощности теплого пола

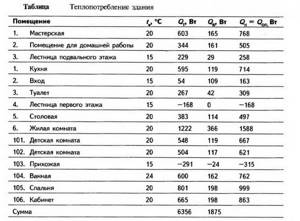

Расчет теплого пола
Самым главным показателем, на который нужно ориентироваться при выборе теплых полов, является их мощность. Этот критерий зависит от следующих пунктов:
- площади пола, который требуется прогревать;
- вида нужного обогрева (дополнительный или основной);
- типа помещения, где будет проводиться отопление (балкон, жилая комната, офис, склад).
От мощности зависит тип подключения к сети и наличие дополнительных элементов.
Расчет мощности теплого пола
При проведении расчетов теплого пола нужно брать лишь полезную площадь, где чаще всего находится человек. Так, если это кухня, то под мебелью и холодильником можно не рассчитывать площадь. При проведении расчетов обязательно нужно заранее определиться с местом расположения всех нагревательных элементов, так как в дальнейшем изменить их позиции будет невозможно.
Если вы решили применять теплый пол как осзновной обогрев, то отведенная под него площадь должна составлять минимум 70% всего помещения.
Водяной обогрев
Первое включение водяного «тёплого пола» проводят только после опрессовки системы. Это тестирование на герметичность труб и соединений.
Опрессовку проводят следующим образом:
- если напольная магистраль выполнен из стальных или медных труб, то в неё запускают холодную воду; на манометре должно быть давление 6 бар; оставляют систему на сутки; проверяют показатель на манометре; если оно осталось без изменения или упало не более чем на 1,5 бар, то система готова к работе;
- при опрессовке трубопровода из сшитого или термостойкого полиэтилена воду нагнетают под определённым напряжением; рабочее давление составляет 4 бар.; его повышают в 2 раза; магистраль оставляют на 24 ч;
- опрессовку можно проводить с помощью воздуха; для этого используют компрессор; на один конец трубы устанавливают заглушку; через другой конец с помощью компрессора нагнетается воздух; магистраль оставляют на 12 ч; показатель давления на манометре не должен измениться.
Рекомендуем: Какой должна быть высота тёплого пола?
Некоторые мастера в качестве опрессовки запускают в водяной контур теплоноситель высокой температуры, до 85 0С. Если в течение получаса на основании не обнаружились протечки, то система герметична, готова к подключению.
Магистраль закрывают стяжкой, когда вода в трубах остынет. Сливать её не надо. На форумах часто обсуждают, когда можно включать «тёплый пол». Первое включение осуществляют сразу после опрессовки.
- Необходимо выпустить воздух из системы. Для этого в контуре открывают все вентили, воздушную трубку, крышку в трёхходовом клапане.
- Включают циркуляционный насос; он работает 3-4 мин.; система наполняется водой;
- Поочерёдно закрывают вентили на коллекторах на несколько минут и открывают их вновь; добиваются определённого давления в трубах.
- Если система не имеет циркуляционного насоса, система закрытая, то воздух выводят с помощью жидкости. Её нагнетают в магистраль снизу. Трубопровод и теплообменник наполняют до тех пор, пока на манометре не выставится показатель 4 бар. Далее вентили на коллекторе закрывают. Давление должно падать. Это означает, что воздух выходит из системы. Добавляют ещё теплоносителя, доводя его напор до нормы. Действия повторяют до тех пор, пока давление установится. В выходах падающего и обратного коллектора видна жидкость.
После того как воздух из системы вышел, закрывают воздушный патрубок, на трёхходовой клапан устанавливают термоголовку, закрывают концевые краны, на коллекторе вентили держат открытыми. Выполняют стяжку. Через 28 дней, когда бетонное покрытие высохнет, оформляют облицовку пола. Далее включают «тёплый пол».
- На термоголовке устанавливают температуру 20 0С.
- Такой же режим выставляют на терморегуляторе, который находится на котле.
- Температуру пола повышают постепенно. В противном случае бетонное покрытие может деформироваться или растрескаться от резкого перепада температуры.
- В течение 2 суток температуру доводят до нормы, до 45 0С.
- На подающем коллекторе необходимо выставить наполняемость водяной магистрали. Расходомер устанавливают на отметку 1,5.
- В дальнейшем наблюдают за микроклиматом в отдельных помещениях. Возможно, наполняемость магистрали следует повысить.
Рекомендуем: Как соединяются трубы РЕХ для тёплого пола?
Опрессовку трубопровода проводят каждый раз перед началом отопительного сезона. В противном случае в магистрали останутся участки с воздухом. При разогревании воды воздух не позволит отдать всю тепловую энергию полу. Водяной контур будет претерпевать большие нагрузки.
Удельная мощность теплых полов и ее расчет
Преимущества терморегуляторов Uriel
Теплые полы могут использоваться как в виде основного источника тепла в доме, так и в качестве подогрева. Для первого вида расчет берется примерно 150-170 Вт на 1 кв.м. Подогрев же рассчитывается исходя из значений 110-130 Вт на 1 кв.м.
Этот показатель может немного изменяться в зависимости от типа обогреваемого помещения. Например, комнаты, где люди находятся постоянно, обязательно должны иметь очень теплый пол, и по этой причине расчетная потребляемая мощность повышается. Если же это кухня или ванная, то здесь можно не сильно завышать значения, так как жильцы проводят в них мало времени.
Потребление электроэнергии теплым полом можно контролировать
Дополнительно при расчете рекомендуется учитывать этажность. Если утепляется пол квартиры на первом этаже, то мощность нужно повысить на 10-15%. Во всех вышестоящих помещениях можно значения не повышать.
электрический теплый пол
Виды электрических теплых полов и терморегуляторов
Сейчас существует два вида электрического теплого пола:
- кабельный или секционный;
- маты, инфракрасные пленочные системы.
Кабельный теплый пол
Каждый из этих видов имеет свои особенности и применяется в конкретных случаях. Так, если теплый пол монтируется в бетонную стяжку, то здесь лучше использовать кабельный тип. Под плитку лучше всего подходят маты или пленочные нагревательные элементы.
Естественно, главной частью теплого пола является сам элемент нагрева. Но полноценно он работает благодаря терморегулятору, который является сердцем системы.
Терморегулятор для теплого пола — это прибор, который без вмешательства человека, автоматически регулирует и поддерживает оптимальную температуру воздуха
Он позволяет поддерживать нужную температуру поверхности. Приобрести терморегулятор не проблема: он может быть как механическим, с ручной настройкой и регулировкой температуры, так и полностью автоматическим, с измерением температуры поверхности, воздуха в помещении и подбором самых оптимальных параметров.
Терморегулятор для теплого пола Electrolux ETT-16 Thermotronic Touch
Инфракрасные карбоновые полы
Инфракрасные полы состоят из нагревательных элементов, заполненных карбоновой смесью и закрепленных на основе из полипропилена. Под воздействием тока карбон выделяет тепловые волны длиной 8–14 мкм; волны проходят через напольное покрытие и прогревают именно предметы в комнате (воздух – только незначительно). В комнате, обогреваемой инфракрасным карбоновым полом, всегда очень комфортно– нет пересушенного воздуха, из-за которого мы так страдаем зимой.
Нагревает предметы: стол, лестницу, стены, в этом и весь смысл. Открываешь настежь окна, проветриваешь, а когда все закроешь – опять тепло. Потому что не только воздух теплый, а все вокруг.
Инфракрасные полы не боятся морозов: можно приехать в зимой в холодный загородный дом на выходные после недели адских минусов, включить систему и она будет нормально работать, и комфортная температура установится очень быстро (система входит в рабочий режим за 5-7 минут, но и остывает такой пол сразу же).
У пленочного и стержневого пола есть свои особенности.
Монтируется без мокрых процессов, на сухую ровную поверхность под финишное покрытие. Монтаж быстрый, с возможностью демонтировать систему и использовать еще раз.
Укладка выполняется в стяжку или слой плиточного клея (2 см) с обязательной термоизоляцией чернового основания. Для подложки покрытия не допускаются фольгированные материалы.
Не рекомендуется под ковролин, ковровую плитку, линолеум на войлоке – эти покрытия в несколько раз снижают эффективность обогрева. Паркет и массивную доску можно, если рабочая температура системы не выше 28 градусов.
Подсоединение терморегулятора к системе
Схемы монтажа пленочного теплого пола
Перед тем, как подсоединить теплый пол, независимо от его типа, нужно определиться с расположением терморегулятора. Это устройство применяется для поддержания стабильной заданной температуры внутри помещения. Помимо этого, посредством терморегулятора производится непосредственное подключение теплого пола к сети.
Монтаж терморегулятора лучше выполнить вблизи имеющейся электропроводки
Монтаж терморегулятора производится на высоте не менее 1,5 метров от пола и в местах, где он будет полностью защищен от воздействия высоких температур. Это позволит максимально точно делать замеры и выставлять нужный нагрев пола.
Перед подключением терморегулятора нужно в первую очередь определиться, каким методом это будет делаться: запитка от щитка или использование розетки. Сразу стоит отметить, что эти два способа предполагают дополнительное включение в цепь автоматического выключателя, который будет срабатывать при поломках, перегреве или коротком замыкании. Его предельная мощность выключения подбирается в зависимости от вида теплого пола.
В большинстве случаев на терморегуляторе указывается схема подключения, что значительно упрощает монтаж без помощи электриков. Если схема отсутствует, то к следующим клеммам нужно подключать такие провода:
- 1 клемма – фаза сети;
- 2 клемма – ноль сети;
- 3, 4 клеммы – жилы нагревательного элемента;
- 5 клемма – таймер;
- 6, 7 клеммы – датчик температуры пола.
Такое распределение является стандартным, но стоит понимать, что разные производители могут создавать схемы, которые требуют другого подсоединения. Все зависит от конструкции и дополнительных возможностей системы.
Подготавливаем место под установку терморегулятора: подводим к нему электропитание (скрытое или открытое, по желанию)
Перед подсоединением нужно в стене проштробить небольшую канаву. В ней будут размещаться две трубки из пластика. В одну в дальнейшем будут пропускаться провода нагревательного элемента, а во второй расположится термодатчик. По окончании этих мероприятий можно приступать к монтажу и подключению всей системы теплого пола.
О роли датчика
Следует помнить, что в настройке теплого пола имеется одна незаменимая деталь – это датчик. Блоком управления настраивается нагрев пола и экономится электричество. Самую высокую экономию обеспечивают программируемые устройства, но они дорогостоящие.
Возможность настроить нужным образом теплый пол дает экономию энергии и, соответственно, денег.
Эффект кроется в соответствии электрической мощности пола и измерителя. Разогревание пола до необходимой температуры возможно только при достаточной мощности. Поэтому при покупке нужно интересоваться характеристиками товара.
В некоторых случаях в помещениях с большой площадью приходится подключать более одного регулятора.
Важным моментом является тип настройки. Следует для себя найти способ, чтобы не делать отверстий в стене, а ограничиться коробом для терморегулятора. Не стоит отступать от рекомендаций в инструкции.
И функционал, и внешний вид – все это значащие факторы. Можно проконсультироваться со специалистами. Особо осторожно нужно подходить к монтажу утепленного пола в помещениях, подверженных увлажнению (ванная комната).
Блок управления ни в коем случае нельзя устанавливать внутри, нужно прокинуть кабель к нагревателям сквозь отверстие в стене и датчик разместить в коридоре.
Рекомендуем: Что входит в комплект тёплого пола Валтек?
Электронная настраивающая аппаратура способна обслужить разные рабочие режимы обогрева полов с высокой степенью энергетической экономии. Но это дорогостоящая техника.
- Похожие записи
- Как выполнить заливку тёплого пола?
- Какой выбрать пластификатор для тёплого пола?
- Рейтинг производителей тёплых полов под плитку
- Что входит в пирог тёплого пола?
- Как сделать сухой тёплый пол?
- Как проводят монтаж тёплого пола Лавита?
Подсоединение системы теплого пола кабельного типа
Схема подключения кабельного теплого пола
Для подключения кабельного теплого пола нужно провести выравнивание поверхности. Далее вдоль стены прикрепить демпферную ленту и затем уложить теплоизоляцию. Монтаж кабеля можно проводить и на старую поверхность, без подкладки. Единственным условием для этого является наличие снизу отапливаемого помещения. Перед укладкой кабеля нужно протянуть все провода для подключения к термостату.
Далее можно укладывать нагревательный элемент, предварительно разместив на полу обычную монтажную ленту. Это делается, чтобы кабель держался в нужном положении и не смещался. Укладывать кабель можно любой формой, главное, чтобы он не пересекался сам с собой. Самым эффективным и удобным способом монтажа является так называемая «змейка» — кабеля продаются в рулонах, уже уложенные в виде змеевика на сетку.
Схемы подключения к одножильного и двужильного кабеля для теплого пола
Равномерно распределив кабель, можно его закреплять. Важно, чтобы края не доходили до места расположения мебели или стен примерно 10 см. Далее требуется проложить термодатчик, который спрятан в трубку, упомянутую ранее ранее. Его расположение должно быть на расстоянии 40-50 см от края витка нагревательного элемента.
На этом монтаж кабеля и датчика завершен. Используя тестер, нужно проверить сопротивление нагревательного элемента. Оно должно соответствовать паспортным данным. Далее нужно залить все стяжкой и подождать, пока она застынет. Сразу включать теплый пол для ее подсушивания нельзя, так как появятся трещины и значительно понизится показатель прочности. Остается просто подсоединить все провода к терморегулятору и проверять работоспособность системы.
терморегулятор для теплого пола
Как установить полы с подогревом
Каждый хозяин хочет, чтобы его дом был комфортным и уютным. Современные полы с подогревом помогают достичь уюта и тепла. Но совсем не обязательно привлекать мастеров к установке полов. Это сделать можно и самому, если знать некоторые тонкости и нюансы.
Существует несколько конструкций подогрева полов. Рассмотрим основные из них.
Электрические полы могут иметь в своем составе греющий электрокабель, специальные нагревательные элементы и пленку. Особенность этого вида пола в том, что кроме всего помещения, он греет еще и напольное покрытие
При выборе покрытия нужно обращать внимание на некоторые нюансы. Определенные материалы способны выделять очень вредные вещества. Некоторые системы не подходят определенным видам покрытия
Например, такой пол не укладывают под линолеум, имеющий с двойное утепление
Некоторые системы не подходят определенным видам покрытия. Например, такой пол не укладывают под линолеум, имеющий с двойное утепление.
Теплый пол на водной основе можно накрывать любым понравившимся напольным покрытием. За исключением многоэтажек. Данный вид полов может нарушить общественную систему теплоснабжения. Но если сильно хочется его установить, то нужно взять разрешение коммунальной службы. Полы с подогревом в частном доме – надежность, прочность и экономия.
Под ламинат уложить теплый пол можно несколькими вариантами. Главное правило: неравномерное распределение температуры может способствовать искажению и растрескиванию покрытия. Температура нагревания для ламината должна быть не выше 30 градусов и иметь мощность около 110Вт/м2.
Паркет намного чувствительней к высокой температуре. Больше 24 градусов он не выдерживает. Но специалисты вообще не советуют стелить это покрытие на теплый пол. Также не рекомендована установка под покрытия, обладающие низкой теплопроводимостью — дерево и пробка.
Самый подходящий материал – керамическая плитка, камень и керамогранит. Под них подходит любой вид теплого пола, поскольку они прекрасно проводят тепло.
Опасно покрывать теплый пол дешевым линолеумом. Он способен выделять очень вредные феноло-альдегидные соединения.
У любого теплого пола есть свои минусы. Иногда без утепления пола просто не обойтись, например, в своем доме и на нижних этажах многоэтажек. Нежелательно устанавливать пол в спальнях — могут появиться головные боли.
Теплый пол, установленный в ванной, имеет свою специфику. С одной стороны, исчезает чувство неудобства наступая на ледяной пол
С другой – комната с высокой влажностью и нужна большая осторожность во время установки:
- Необходимо использовать хорошую медную проводку;
- Затем устанавливается заземление;
- Подключается устройство автоматического отключения.
Также существуют некоторые требования и к самой бетонной стяжке. Возле пола не должны образовываться воздушные полости, из-за этого может произойти пробой изоляции и поломка всей системы.
Совет от специалиста: на теплый пол нельзя ставить бытовую технику и мебель, не имеющую ножек, может перегреться.
Если воспользоваться услугами профессионалов нет возможности, можно сделать это самому. Лучше всего для самостоятельной укладки подходит термопленка.
Сначала нужно расположить пленку, отступив около 70 см по всему периметру. Устанавливать плинтуса и мебель на термопленку нельзя. Все полосы термопленки нужно монтировать параллельно, закрепляя специальными зажимами. Места подключения кабеля необходимо заизолировать изолентой.
На нее можно стелить любое покрытие без наличия цементной стяжки. Бытовой линолеум без стяжки не стелется, поскольку он очень легко повреждается. Если на теплый пол планируется постелить ковролин, то под него нужно подложить листы МДФ или фанеры, чтобы основание стало жестким.
Если требуется монтаж полов с водным подогревом, нужны будут некоторые дополнительные умения. Сначала нужно удалить старое напольное покрытие, пыль и мусор.
1. Чтобы стяжка получилась качественной, необходима установка маячков с использованием уровня. Затем заливается бетон и выравнивается.
2. Прокладывается теплоизолирующий слой.
3. Укладывается трубопровод.
4. Вся система аккуратно заливается бетоном.
5. Затем стелется выбранное напольное покрытие.
Время, которое нужно бетону чтобы высохнуть – около 4 недель. Если нужно ускорить высыхание пола, разрешается временно включить водный подогрев с максимальной температурой в 30 градусов.
Следуя данной инструкции можно качественно установить любой пол с подогревом. Главное для этого – желание.
Подсоединение теплого пола в матах
Чтобы разобраться, как производится подключение теплого пола в матах, не нужно иметь много знаний и опыта. Основной принцип примерно такой же, как и у кабельного вида. Стоит лишь отметить некоторые различия.
Тепловым матом называют термоустойчивую пленку, на которую крепят нагревательный элемент. Так как шаг и форма укладки задается уже при производстве, вам нужно будет лишь рассчитать обогреваемую площадь и потребляемую мощность.
Электрический пол в матах
При монтаже такого обогрева нужно маты разложить на поверхности, согласно рассчитанной площади. Далее все заливается тонкой бетонной стяжкой или наносится клей для укладки плитки. Очень важным пунктом является отсутствие термоизоляции. Это может привести к перегреву системы и выходу ее из строя.
Если для подсоединения недостаточно длины холодных выводов – применяется просто кусок мата. Соединительную муфту обязательно нужно располагать внутри самой стяжки.
Распространенные ошибки
Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.
Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.
Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.
Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.
При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.
Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.
Подсоединение к электрической цепи теплого пола пленочного типа
Теплый пол пленочного вида является относительно новым изобретением. Он изготовлен из специальной нагревательной пленки. С подключением этой системы могут возникнуть проблемы даже у самых опытных строителей. Для того, чтобы сделать это без проблем, нужно обязательно разобраться с самой системой пленочного теплого пола.
Последовательность выполнения работ при укладке электрического теплого пола
Система пленочного теплого пола состоит из специальных карбоновых и биметаллических нагревательных элементов, которые запаяны в специальный термостойкий материал. По краям пленки располагаются контакты из меди. С их помощью устройство подключается к сети.

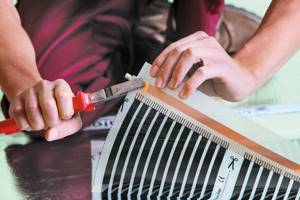

Собственно подключение осуществляется за счет припаивания проводов к клеммам и вывода их к терморегулятору. Особенностью укладки является применение подложки, которая имеет поверхность из фольги. Это решение позволяет отражать тепло от нижней поверхности и полностью его направлять на обогрев пола.
Термодатчик устанавливается, как правило, в специальном углублении под самой пленкой, но не исключены варианты его расположения и на поверхности. Также этот вид может резаться по специальным меткам, которые нанесены производителем. Они расположены на расстоянии до 30 см друг от друга. Когда укладка выполнена, можно проводить подсоединение листов параллельным способом.
Главное отличие пленочного теплого пола заключается в том, что он подходит под любые поверхности. Единственным исключением считается его монтаж под ковролин, так как есть большая вероятность повреждения целостности пленки.
Решение сделать в доме теплый пол всегда было оправданным. Это удобно, практично и довольно экономно. А если есть в доме дети, теплый пол позволит родителям не беспокоиться о том, что они замерзнут и заболеют.
Видео — Подключение теплого пола к электричеству
Что лучше, механика или автоматика?
Сегодня на рынке представлен большой выбор таких устройств от различных производителей. Отметим, что первые системы тёплых полов оснащались терморегуляторами механического типа. Однако такой способ настройки нужной температуры тёплого пола был неудобным, так как требовал постоянного контроля со стороны человека. В продаже до сих пор есть такие модели, и стоит сказать, что за это время их продажи не очень-то снизились.
Рекомендуем: 7 признаков хорошей планировки: мифы и реальность
Спустя некоторое время на смену механическим пришли электронные терморегуляторы, которые позволяют управлять тёплыми полами в автоматическом режиме. С их появлением у людей пропала необходимость вести постоянный контроль за температурой нагрева пола. Вот только их цена несколько выше, чем на первые, но не на столько, чтобы лишать себя удовольствия освободиться от постоянного контролирования температуры.
Если ваш бюджет не позволяет приобрести дорогой автоматический контролёр, то можно установить механическое устройство, пусть оно и не отличается большим количеством функций, но простоту его установки и управления тоже можно отнести к большому плюсу, а если сюда прибавить невысокую стоимость, то такой терморегулятор станет подходящим решением для системы тёплый пол при ограниченном бюджете.
Чтобы понять, какое управление тёплым полом лучше, давайте проведём сравнение автоматических и механических термостатов. А чтобы было понятней, сравнение мы приведём в таблице по нескольким параметрам:
| Параметры сравнения | Механический термостат | Автоматический термостат |
| Цена устройства | От 3-4 тысяч рублей | От 9 до 20 рублей |
| Управление работой | В ручном режиме | В автоматическом режиме |
| Экран | Отсутствует | Имеется |
| Термоизмерительное устройство | Отсутствует. Измерение температуры нагрева тёплого пола происходит с помощью тактильного ощущения | Имеется. Температурный датчик контролирует поддержание нужных параметров |
