Термостатический смесительный клапан для тёплого пола: как выбрать для напольного обогрева

Место и роль смесительных клапанов в отопительной системе «теплые полы»

Термостатический клапан для теплого пола: виды и как выбрать, схемы монтажа

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 750С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 260С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-220С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 500С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Добиться существенного снижение температуры котловой воды на входе в отопительные водяные контуры помогает смесительный узел, представляющий собой комплект взаимосвязанных приборов и устройств. Одну из главных ролей в работе смесителя играет клапан термосмесительный, смешивающий воду для теплого пола. Благодаря этому небольшому приборчику осуществляется смешение двух поток воды, холодной и горячей для того, что бы на выходе получился вода необходимой температуры. Клапаны, устанавливаемые в смесительные узлы, бывают двух типов, трехходовые и двухходовые. Каждый из типов кранов выполняет свои, определенные технологическим процессом задачи и функции. Какой прибор лучше использовать для ваших теплых полов? Что стоит за выбором типа смешивающего и регулирующего устройства?

Термостатический клапан и регулировочный клапан – отличия

Особенно актуально применение термоклапанов на однотрубной системе отопления, но только в том случае, если она не проточная. То есть при наличии в месте соединения радиаторов перемычек – байпасов. Бывает что байпасов нет. В результате теплоноситель последовательно проходит через все радиаторы, один за другим. Установив термостатический клапан на такую систему, можно лишь навредить. Поскольку термостатический клапан будет отключать все радиаторы расположенные после него. Потому на проточную систему, если это почему-то очень необходимо, лучше поставить регулировочный радиаторный клапан. И не перекрывать его полностью.

Отличие регулировочного клапана от термостатического в возможности отрегулировать зазор для прохода теплоносителя – больше-меньше. Термостатический клапан наоборот может находиться только в двух положениях. Во-первых открыт до определенного, отрегулированного ранее, уровня. Во-вторых полностью закрыт. Потому не надо ставить термоклапан на проточную систему отопления без байпасов. Так как, при закрытии клапана, прекратиться циркуляция теплоносителя по всей системе. Это создаст охлаждение и разбалансировку системы отопления. А также негативно скажется на отопительном котле. Ситуация может усугубиться при отсутствии или плохом функционировании предохранительного клапана. То есть может произойти прорыв в каком-нибудь из слабых мест системы.

Из каких материалов изготавливают

Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:

  • Латунь.
  • Бронзу.
  • Нержавеющую сталь.

Дополнительно поверхности латунных изделий никелируют, а бронзовый корпус либо также никелируют, либо покрывают слоем хрома.

Преимущества и недостатки

К преимуществам установки термостатических клапанов в систему отопления можно отнести следующие факторы:

  • Энергонезависимость прибора.
  • Компактность.
  • Высокая точность регулировки температуры.
  • Простота в эксплуатации и высокая надежность.
  • Эстетичность внешнего вида.
  • Оптимальное сочетание цены и функциональности.

Недостатками использования термостатических клапанов считаются:

  • Сложность настройки.
  • Опасность сбоя работы термоголовки под влиянием сквозняка или работающей рядом печи.


Способы использования

Трехходовой клапан может устанавливаться как в смесительном узле, так и без него. Во втором случае устройство полностью берет на себя функцию коллектора.

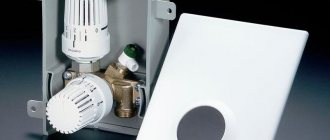

Установка тройника для регулировки температуры воды теплого пола без дополнительных смесительных приборов производится в помещениях площадь, которых не превышает 25 метров квадратных. Подача жидкости с нужным температурным режимом осуществляется за счет регулирующего приспособления и термостата, установленного в самом клапане.

Монтаж по такой схеме подходит для ванных комнат, санузлов и балконов. Недостатком установки трехходового клапана как основного прибора для смешивания горячего и холодного теплоносителя является отсутствие возможности дозирования потоков.

При монтаже системы обогрева пола для больших объемов жилой площади трехходовой клапан является составляющим элементом коллекторной группы. В таких случаях приспособление обеспечивает полноценный бесперебойный процесс всего отопительного оборудования. За счет него жидкость с нужной температурой поступает во все контуры системы обогрева половых покрытий.

Трехходовой клапан эффективно применяется на объектах с большой территорией – более 200 метров квадратных. Теплый пол в таком случае может работать как от автономной сети, так и от центральной отопительной системы.

Виды и их устройство

В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.

Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.

Двухходовой

Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.

Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.

Основные плюсы:

  1. Автоматическое снижение температурного уровня жидкости;
  2. Простота конструкции и невысокая цена;
  3. Несложный монтаж.

Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.

Устройство клапана — это латунный или бронзовый корпус, с одним или двумя сёдлами. Двухседальный вентиль может полностью перекрывать поступление воды.

Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.

Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.

Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.

Трёхходовой клапан

Принцип функционирования трёхходового термостатического клапана для полового отопления — к горячей воде, идущей от котла, подмешивается охлаждённая из обратки.

Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.

Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.

Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.

Принцип работы трёхходового термостатического вентиля:

  • нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
  • если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
  • после достижения заданной температуры, происходит полное открытие фронтального отверстия.

Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

  • горячая вода поступает к коллектору, входящему в систему теплого пола;
  • при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
  • если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
  • внутри происходит смешивание двух потоков;
  • после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

  • Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
  • Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
  • Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

По методу смешивания

Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:

  • С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.

Фото — Клапан с термостатом

  • Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.

Газовый или жидкостный

Эффективность работы термостатического клапана зависит от свойств вещества в сильфоне. Газонаполненные термоэлементы более точные и надежные. Они быстрее реагируют на изменения температуры, но сложнее в производстве и поэтому дороже.

Жидкостные чуть медленнее срабатывают, но проще в изготовлении. К плюсам жидкостных термоэлементов также можно отнести высокую точность передачи внутреннего давления сильфона на шток термостатического клапана.

С выносным датчиком

Термоклапаны с выносным датчиком предназначены для установки в радиаторах с нижним подключением или расположенных в нише. Термостатическая головка монтируется на клапан с помощью резьбового соединения, а температурный датчик крепится к стене в любом удобном месте. Между собой головка и датчик соединяются капиллярной трубкой.

Такие модели поддерживают температуру более точно, но по цене дороже остальных.

Критерии выбора

Технические характеристики трехходового устройства оказывают немалое влияние на качество обогрева теплого пола. Поэтому при подборе клапана седеет учитывать такие показатели:

  1. Объем обогреваемого помещения. Обогрев больших территорий требует установки трехходового вентиля с регулировкой автоматического типа, который самостоятельно производит контроль температурного режима теплоносителя, поступающего в трубопровод системы обогрева пола. Для маленьких комнат не нужно покупать дорогостоящие смесительные устройства со сложной конструкцией. Для обогрева балконных помещений, санузлов и небольших коридоров подойдет простой клапан.
  2. Показатель пропускной способности. Максимальный уровень количества жидкости, прокачиваемой смесительным вентилем, определяется в начале проектирования системы обогрева пола. Трехходовой клапан должен отвечать установленной пропускной величине иначе устройство не выдержит напорной нагрузки.
  3. Диаметр поперечного сечения. Данный параметр необходим для подключения смесительного приспособления к системе отопления. При необходимости используются специальные переходные устройства, которые позволяют точно соединить приборы.
  4. Материал изготовления. Клапан должен быть изготовлен из металла, который обладает низким коэффициентом расширения и не меняет своих первоначальных характеристик при взаимодействии с горячим теплоносителем. Такие свойства имеют трехходовые краны из бронзы и латуни.

Приобретать смесительные приспособления рекомендуется у проверенных изготовителей. К изделию должно прилагаться гарантийная документация, инструкция с указанными техническими характеристиками и сертификат качества.

Трехходовой клапан для теплого пола
При выборе трехходового клапана учитывайте показатель пропускной способности

Перед тем как установить трехходовой вентиль в систему теплого пола, следует выполнить проверку устройства на работоспособность. Для этого осуществляется установка регулирующего кольца на самое минимальное значение температуры, а затем пропускается через клапан горячий поток воды. Правильно функционирующее устройство должно сразу перекрыть отверстие.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

  1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
  2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
  3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
  4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
  5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
  6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Трёхходовой термостатический клапан для тёплого пола устанавливают в системе отопления для большой площади обогрева. Оборудование необходимо для котла, который разогревает воду до высокой температуры. Двухходовой клапан к системе подключают в качестве дополнительного регулирования обогрева для отдельных помещений.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

Общие принципы регулировки

Смесительные трехходовые клапаны в зависимости от вида механизма управления разделяют на несколько типов:

  1. Стандартные. Регулировка в таких устройствах осуществляется за счет расширения теплоносителя в трубопроводе. Жидкость в системе нагревается до максимальных показателей и происходит давление на запорную часть в клапане преграждающую доступ холодной воды. В результате створка открывается, и охлажденный поток смешивается с горячим теплоносителем. Точность рабочего процесса у таких изделий не высокая.
  2. С термоголовкой. В конструкцию трехходового вентиля входит термическая головка, которая оснащена специальным чувствительным элементом, который реагирует не только на температуру жидкости в системе а и на показатели нагрева воздушных масс.
  3. Электрические. В клапанах с электроприводом команды подаются контролером, который приводит в действие термодатчики без дополнительных приспособлений.
  4. Электронные. Регулировка температурного режима таким клапаном выполняется благодаря встроенному электромотору и контролирующему устройству, оснащенному термометрами.

Наиболее распространенными являются смесительные клапаны с термической головкой. Они оснащены датчиком и не требуют дополнительного подключения к электрической сети. При этом устройство отличается точностью и износостойкостью. Стандартные вентили устанавливаются в случае подачи воды в систему с постоянным температурным режимом.

Установка трехходового вентиля требует аккуратного подхода. Неправильное подключение смесительного устройства может стать причиной не только снижения эффективности рабочего процесса теплого пола, а и привести к аварийным сбоям всего отопительного оборудования. Поэтому при отсутствии навыков самостоятельный монтаж клапана проводить не рекомендуется.

Как выбрать термоголовку?

В системе нагрева напольного покрытия есть миксерный узел, важнейший элемент, отвечающий за изменение параметров греющего контура. Это связано с тем, что влага с отопительного оборудования поступает в трубопровод слишком горячей, порой до 90 градусов тепла, а внутри стяжки может быть только максимум 40 градусов тепла.

Чтобы не перегреть систему, на заслонке обустраивается термоголовка, поддерживающая допустимые параметры теплоносителя. Смеситель отвечает за сведение температур разных потоков, в итоге в водяной контур поступает антифриз или вода нужной и допустимой температуры.

Виды термоголовок

По веществу в сильфоне термоголовки бывают газовые, жидкостные или на парафиновой основе. Жидкостные – инерционные, работающие медленнее, долго нагревающиеся и остывающие, но самые точные.

Газовые имеют большую погрешность и уязвимы для сквозняков. Внутри головки есть мнемосхема, на которой отмечены зоны с температурами.

Термоголовка может управляться механически или электронно. Ручные, с механическим управлением, имеют радиальную шкалу с отметками по 2…5 градусов. Поворот ручки увеличит расстояние между элементами и повысит давление на шток.

Электронные устройства управляются дисплеем, а на шток давит электропривод. Такое оборудование дороже, но отличается высокой точностью.

Термостат контактирует с поверхностью несколькими способами, поэтому термоголовка может быть накладной, с воздушным датчиком или погружного типа.

Терморегулятор нагревается на месте фиксации, а накладные и воздушные соединяются с датчиком запаянной трубкой капиллярного типа. Сильфон расширяется от нагрева баллончика, расположенного дистанционно – такие агрегаты используются в теплых полах.

За что отвечает трехходовой клапан для отопления с терморегулятором

Трехходовой клапан обеспечивает эффективность и экономичность отопительной системы за счет регулирования теплового потока

Для чего регулировать тепловой поток

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

  • температурные перепады на улице;
  • солнечная активность;
  • сила ветра;
  • наличие бытовых приборов, генерирующих тепло.

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Есть два пути регулировки выделяемой радиатором энергии:

В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

Для того чтобы регулировать микроклимат в помещении, можно перевести генератор тепла в другой режим работы – в результате чего меняется температура поступающей к радиаторам воды.

Переключить режим можно на настенном котле, если речь идет о загородном доме. Однако, ситуация куда сложнее в случае с котельной городского микрорайона.

Количественная регулировка теплового потока при помощи трехходового крана для отопления с терморегулятором

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности. Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.

Чтобы понять, как работают трехходовые клапаны в системе отопления, важно разобраться в его устройстве.

Визуально данный прибор выглядит как обычный металлический тройник. В качестве материала для изготовления клапана обычно используют латунь, иногда берется чугун или сталь. В корпусе прибора три патрубка.

Принцип работы трехходовых клапанов в системе отопления в зависимости от типа исполнительного механизма

Типы исполнительного механизма трехходового клапана:

Изменение рабочих режимов теплого пола

Терморегулятор – эффективное решение для отслеживания температуры воды в греющем контуре. Этот способ недорог и доступен практически каждому владельцу. Котел нагревает воду до 90 градусов, а в полы должна поступать вода с температурой в два раза ниже.

Нужного градуса можно достигнуть благодаря термостатической головке:

  • Подача горячей воды кратковременно – вода заполняет трубопровод, подача заканчивается до момента ее остывания до приемлемой температуры;
  • Постоянная подача воды с подмешиванием прохладного теплоносителя из возвратной трубы.

Периодическая кратковременная подача

При кратковременной подаче воды система работает на небольшом пространстве – ванная, керамический пол в туалете, душевая и другие места. В месте подачи работает клапан с двумя ходами, датчиком пола выносного типа и термоголовкой.

Как только контур заполняется теплоносителем, срабатывает датчик, поток перекрывается клапаном. Через некоторое время стяжка остынет, клапан вновь откроется и систему заполнит горячая вода. Эта схема экономична и может заменить блок смесителя.

Для теплых полов разработаны специальные термоголовки из RTL-серии, без выносного датчика. Их устанавливают на обратку для поддержания заданной температуры воды без зависимости от прогрева полов. Устанавливая эту модель терморегулятора, автоматика меняет пороговые значения тепла (не более 40 градусов тепла).

Особенность монтажа – установка в исключительно горизонтальном положении. Специалисты из г. Москва не рекомендуют ставить значения воды в полах ниже, чем градус тепла в комнате.

Периодические кратковременные впрыски воды в контур позволяют сохранить стабильное движение по контуру теплоносителя без перегрева системы.

Постоянная подача теплоносителя

Постоянная подача воды требует монтажа трехходового клапана в систему, дополненного датчиком пола и термоголовкой. С использованием тройника делают подводку от обратки к третьему ходу смесительного агрегата. Выход на прямую подачу воды должен быть всегда открыт, поэтому клапан должен быть установлен профессионально и правильно.

Специалисты рекомендуют ставить термоголовку на трехходовой клапан с использованием буксы запирающего типа. Когда датчик нагревается, смещается шток клапана и внутри образуется просвет. В этот просвет поступает прохладная вода из возвратной линии.

Такая последовательность работ позволяет теплоносителю стабильно поступать в контур, при этом температура остается в допустимых пределах. Из-за непрерывности потока напольное покрытие быстро нагревается до 28 градусов тепла и остается комфортным для владельца, а контур не перегревается.

Трубы и стяжка прослужат дольше из-за отсутствия чрезмерно высоких температур. Подмес холодного теплоносителя важен для обогрева больших помещений, где нужна комфортная температура.

Преимущества и недостатки

Преимущества трехходовых смешивающих клапанов:

  • Простая конструкция.
  • Стабильное регулирование.
  • Надежность.
  • Герметичность.
  • Достаточная точность регулировки (максимум точности – до 1°С).
  • Долговечность.
  • Относительно компактные габариты.

Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.

Недостатки:

  • Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
  • Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
  • Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.

Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.

Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.

Намного больший комфорт обеспечивают клапаны с электрическим приводом, управляемые системой «умный дом» с датчиками температуры в каждой комнате. Но такие устройства очень дороги.

Большие площади

Схема работы трехходового термостатического смесительного клапана для теплого пола

Установка теплого пола в качестве основного вида отопления подразумевает монтаж полноценного оборудования для смешения, которое способно развести потоки на два – теплого пола и центрального отопления. Здесь необходимы трехходовые термостатические вентили с полноценным затеканием в систему.

Специалисты рекомендуют устанавливать один общий контур, где рабочая жидкость качается насосом. На входе в теплый пол врезается смесительный вентиль. Он управляется специальным регулятором температурного режима. Смесительный вентиль устанавливается между байпасом и обраткой. Датчик в верхней части клапана регулирует заданную температуру.

В случае повышения температуры, смесительный вентиль перекрывает обратку. Дальнейшая циркуляция рабочей жидкости происходит в теплоносителях теплого пола.

Источники

  • https://ProUteplenie.com/otoplenie/termostaticheskiy-klapan-dlya-teplogo-pola-vidy-i-kak-vybrat-shemy-montazha
  • https://bph-saratov.ru/otoplenie/termostaticheskij-ventil.html
  • https://OtoplenieBlog.ru/oborudovanie/teplyj-pol/kak-vybrat-termostaticheskij-klapan-dlya-tyoplogo-pola.html
  • https://seti.guru/termogolovka-dlya-teplogo-pola-vodyanogo

Как вам данная статья?

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

  • Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
  • Для смешивания жидкости различной температуры предусмотрена смесительная камера.
  • На корпусе располагается термостат, с регулятором температуры.
  • Термодатчик расположен на термостате.
  • Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
  • Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
  • Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Рекомендуем: Можно ли укладывать тёплый пол под линолеум?

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Работа

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать?

Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

Особенности монтажа

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла.

Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

Технология установки клапана

Как правило, установка трехходового клапана осуществляется методом резьбового соединения. Герметичность резьбы достигается применением уплотнителя, в качестве которого может выступать ФУМ-лента, нить Тангит Унилок или обычная льняная нить совместно с изоляционными составами.

При монтаже следует соблюдать следующие правила:

  1. клапан должен быть установлен только в полном соответствии с направлением движения теплоносителя, указанного стрелками на корпусе оборудования или буквами (А и В – вход, АВ – выход);

Как отрегулировать трехходовой клапан

Правильный способ монтажа клапана

  1. до и после оборудования рекомендуется установить манометры для контроля за давлением в системе;
  2. для защиты клапана от воздействия примесей, содержащихся в центральных магистралях, устанавливается фильтр;
  3. до и после клапана должны находиться прямые участки трубопровода, размер которых устанавливается производителем устройства и указывается в технической документации;
  4. перед клапаном необходимо установить любое устройство, дросселирующее избыточное давление в системе;
  5. оборудование не должно находиться под нагрузкой.

Как отрегулировать трехходовой клапан

Схема установка клапана и дополнительного оборудования

Где и как правильно установить клапан, смотрите на видео.

Выполнить подбор и монтаж трехходового клапана можно самостоятельно. Однако при несоблюдении правил установки, рекомендуемых производителем оборудования, гарантия с клапана снимается.

Давать тепло в нужном месте – главное требование к системе отопления. В квартирах этот вопрос можно считать решенным.

В частных домах иногда хочется дополнительно оборудовать пол с подогревом. Причем не всегда электрическим. Вот здесь и начинаются проблемы.

Температура пола и радиатора обогрева не может быть одинаковой. Чтобы этого не происходило, в системе отопления устанавливается трехходовой клапан. Благодаря ему распределение тепловых потоков будет обеспечено. Пол теплый, радиаторы горячие – в доме тепло. Наличие такого устройства в системе ГВС (горячего водоснабжения) просто необходимо.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
