Распределительная гребенка для отопления: расчет, монтаж, устройство, принцип работы

Особенности коллекторов различных производителей

Гребенки Rehau являются прекрасными устройствами, позволяющими сбалансировать систему. При этом они устойчивы к вымыванию компонентов сплава и могут применяться для напольных обогревающих контуров в количестве от 2-х до 12 штук. Наиболее современные модели оснащены расходомерами, на подающем трубопроводе – быстродействующими кранами, а на обратном – регулирующими клапанами. (См. также: Как сделать теплые полы дома своими руками )
Коллекторный шкаф для данного устройства может быть выполнен в трех модификациях. Один из вариантов предназначен для скрытого монтажа шкафа под слоем штукатурки. Шкаф, предназначенный для наружной установки, изготовлен из оцинкованной стали имеет множество модификаций, различающихся габаритами.

Широкое распространение получили коллекторы производства итальянской фирмы FAR. Такая гребенка отопления применяется во многих странах мирах благодаря своим свойствам, соответствующих большинству мировых стандартов. Коллекторы FAR используются для однотрубных и двухтрубных отопительных систем, различных видов материалов, из которых изготовлены приборы и трубы. Ассортимент данной фирмы удивительно широк и разнообразен: коллекторы регулирующие модульные и нерегулирующие, арматура к ним и другие комплектующие.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на

Группа: Участники форума

Сообщений: 200

Регистрация: 24.1.2007

Пользователь №: 5676

Температурный график можно выбрать любой — 15, 20 и 25 гр.С. Естественно при увеличении дельта Т — уменьшается расход, уменьшаются диаметры трубопроводов, но, уменьшается и тепловой напор «дельта Тм» — соответственно это приведет к увеличению общей площади отопительных приборов. Надо считать затраты. А выбор диаметров трубопроводов регламентирован «шумовой границей» или предельной скоростью движения носителя для каждого диаметра.

Касательно скорости движения носителя в гребенке, если вспомнить старые советские системы по понятие гребенка и коллектор использовались крайне редко, даже в ИТП с уменьшениемя расхода уменьшался диаметр трубопроводов.

Сообщение отредактировал annuka

— 21.10.2007, 6:50

На сегодняшний день можно встретить инновационные разработки систем отопления, но водяное отопление, кажется, всегда будет лидировать. Ведь такая система – эффективная и практичная, большинство людей очень довольны ею. Но каждая водяная система отопления с течением времени может стать менее эффективной. И тогда многие начинают интересоваться способами ее модернизации.

Именно к таким способам можно отнести распределительный коллектор отопления, который удачно заменяет одно- и двухтрубное отопление. Такая система способна увеличить эффективность, удобство эксплуатации и пригодность к ремонтам. Также применяется и смесительный узел для отопления в качестве совершенствования системы теплый пол.

Распределительный коллектор отопления

Сферы применения отопительных гребенок

Главным предназначением отопительной гребенки является оптимизация и рациональное распределение теплоносителя. Без правильно рассчитанного и смонтированного распределительного коллектора отопление может работать неправильно. Гребенка позволяет использовать всю полезную мощность котла, при этом получать максимальный КПД всей системы.

Также коллекторы позволяют включать в систему несколько точек потребителей и быть уверенными, что температура теплоносителя на всех участках магистрали будет одинаковой. Если не использовать распределительную гребенку, то часто получается, что радиатор возле котла очень горячий, а радиатор, к примеру, на втором этаже, чуть теплый.

Это происходит из-за того, что теплоноситель остывает пока доходит до последней батареи. Такого эффекта можно избежать и уменьшить путь теплоносителя до конечного потребителя путем разбивки на определенные контуры.

Совет. Очень часто в контур объединяют всего две комнаты, таким образом теплоноситель проходит через 2-3 радиатора и возвращается в котел. Нередко отдельным контуром выделяют теплый пол, ведь путь теплоносителя, который ему нужно пройти по трубам, даже в комнате 10 кв. м., может составить 100 м.

Виды и квалификация распределительных гребёнок

Как уже было сказано выше, прибор предназначен для холодной и горячей воды. Для ещё более удобного применения они выпускаются в двух цветах — синем и красном. Это позволяет не путаться при монтаже и технических работах, что значительно облегчает жизнь в будущем.

с 2-мя 3-мя или 4-мя отводами.

Существенным плюсом коллекторной разводки труб является то, что благодаря ней имеется возможность смонтировать скрытую прокладку. Это идеально подходит для задуманного ранее интерьера комнаты, в которой будет устанавливаться гребёнка.

С точки зрения безопасности распределительная гребенка я вляется одной из самых безопасных разводок труб. После её установки жильцам не грозит опасность прорыва труб и вытекания наружу горячей воды, так как она стабилизирует её поток. В случае если в здании несколько этажей, следует поставить разводку на каждом из них. Конструкция прибора очень удобна, трубы идут от стояков напрямую к распределителю, а уже потом ко всем существующим в доме сантехническим приборам

При установке важно соблюдать равное расстояние между гребёнкой и конечным прибором

Устройство ящика под отопительный коллектор

Циркуляционный насос

Это одна из основных частей коллекторного шкафа. Он позволяет обеспечить движение воды или другой жидкости (топлива) по трубам устройства. Циркуляционный насос позволяет регулировать и доставлять в точном количестве необходимую для нагрева жидкость в комнату или бытовой отсек.

Благодаря обыкновенной физике работа механизма не зависит от высоты здания и количества комнат, в которых проведено подключённое устройство отопления, поэтому для усадьбы и поместья актуально использование среднего по мощности насоса.

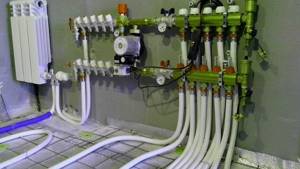

Фото 2. Коллекторный шкаф с циркуляционным насосом. Для работы прибора необходимо обеспечить доступ к электросети.

Оборудование, поддерживающее определённую, заданную температуру в комнатах.

Манометр

Расходомер

Агрегат, который регулирует и контролирует расход теплоносителя по трубам. С помощью этого прибора задаётся и распределяется количество горячей и холодной воды в трубах для смешивания чтобы для смешения получить желаемую температуру в комнате.

После выключения теплового оборудования использованная вода регулируется расходомером для дальнейшей эксплуатации. Горячая вода тратится быстрее холодной, но она не испаряется, позволяя использовать её не один раз.

Воздушный клапан

При отключении конструкции отопления вода уходит, оставляя трубы пустыми. На месте этого опустошения не образуется вакуум, но остаётся воздух, который при включении устройства обогрева необходимо куда-то деть. Тут на помощь приходит воздушный клапан. Он позволяет воздуху не смешиваться с водой в больших количествах, останавливая этот процесс для меньшего испарения воды и сохранения её объёма.

И распределитель, и регулятор

По своей сути, распределительная гребенка — это централизованный узел, позволяющий теплоносителю распределяться по точкам назначения. В системе отопления он выполняет не менее важную функцию, чем циркуляционный насос или тот же котел. Он распространяет нагретую воду по магистралям и регулирует температуру.

На этой схеме представлен общий принцип работы блока коллектора, состоящего из двух гребенок: через одну осуществляется подача теплоносителя в систему, а через вторую его возврат

Этот узел можно назвать временным накопителем теплоносителя. Его можно сравнить с бочкой, наполненной водой, из которой жидкость вытекает не через одно отверстие, а через несколько. При этом напор воды, вытекающей из всех отверстий, одинаков. В этой способности обеспечивать одновременно равномерное распределение нагретой жидкости и заключается основной принцип работы устройства.

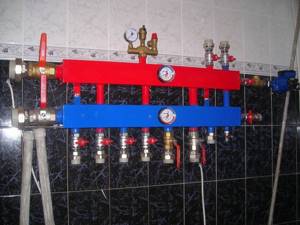

Внешне коллектор похож на узел из двух гребенок, выполненный, чаще всего, из нержавейки или черного металла. Имеющиеся в нем выводы предназначены для соединения с ним отопительных приборов. Количество таких выводов должно соответствовать числу обслуживаемых приборов отопления. Если число этих приборов возрастает, узел можно нарастить, поэтому устройство можно считать безразмерным.

Кроме выводов, каждая гребенка снабжена запорными механизмами. Это могут быть краны двух видов, установленные на выходе:

Отсекающие. Такие краны позволяют полностью прекратить поставку теплоносителя из общей системы в её отдельные контуры.
Регулировочные. С помощью этих кранов может быть уменьшен или увеличен объём подаваемой в контуры воды.

В состав коллектора входят клапаны для слива воды и выпуска воздуха. Здесь же удобнее всего расположить и измерительную аппаратуру в виде счетчиков контроля тепла. В этом случае все, что необходимо для эффективной работы этого узла, будет находиться в одном месте.

Почему в блок коллектора входят две гребенки? Одна служит для подачи теплоносителя в контуры, а вторая отвечает за сбор из тех же контуров уже остывшей воды (обратки). Все необходимые для эффективного функционирования элементы должны быть на каждой из гребенок.

Плюсы и минусы коллекторных систем

Главное преимущество, связанное с использованием систем коллекторного типа, заключается в удобстве контроля и работы. Это связано с тем, что каждым из элементов можно управлять как централизованно, так и индивидуально. Следовательно, есть возможность задавать температуру для каждой конкретной комнаты, а при необходимости и вовсе деактивировать устройство или группу устройств. Причем это не коснется остальных участков системы.

Видео – Коллекторная отопительная система

Каждая из веток, входящих в состав узла, должна питать только одну батарею (или, как варианту, отдельную группу батарей), поэтому диаметр может быть незначительным. При необходимости с помощью коллектора можно обустроить сразу несколько контуров, имеющих разные температурные параметры. Это стало возможным благодаря появлению гидрострелки – разновидности гребенки, которая представляют собой аналогичную трубку, но уже большого диаметра.

Эта стрелка устанавливается не так, как стандартный коллектор – обустраивается своеобразное короткое замыкание в зазоре между «обраткой» и подачей. Жидкость в первоначальном контуре будет перманентно подогреваться котлом и плавно двигаться внутрь гидрострелки, в результате чего демонстрируются разные показатели температуры и напора теплоносителя.

Но есть, разумеется, и недостатки. Прежде всего, покупка распределительной гребенки – весьма дорогостоящее удовольствие и это, наверное, единственная причина, по которой данные приборы отпугивают потенциальных покупателей. Дело в том, что в процессе производства используется высококачественная сталь, поэтому изделия и стоят порядком дороже стальных труб. Помимо этого, для монтажа понадобится и высококачественная запорная арматура (ее кол-во зависит от кол-ва контуров).

Еще один недостаток – это обязательное наличие циркуляционного насоса, без которого гребенка попросту не сможет функционировать (читай: дополнительные расходы на электричество).

Можно ли сделать коллектор отопления своими руками

Иногда случается так, что автономное отопление в вашем собственном доме работает не очень эффективно. Вроде бы и мощность котла подобрана правильно, и трубная разводка изготовлена грамотно, и все монтажные работы проведены на профессиональном уровне, а температура в доме не такая, как вам хотелось бы. Что делать в таком случае? Выход один – установить распределительный коллектор. Кстати, нет необходимости покупать его в готовом виде, конструкция коллектора не очень сложная, так что самостоятельно его сделать не самая большая проблема. Итак, в этой статье мы будем отвечать на один вопрос, как сделать распределительный коллектор своими руками?

Во сколько обойдется монтаж гидрострелки с коллектором

Мы рассмотрели, что такое и для чего нужна гидравлическая стрелка в отоплении. Теперь попробуем разобраться, во сколько обойдется монтаж подобной конструкции вместе с коллектором и когда необходимо прибегать к такой услуге.

Гидроразделитель с коллектором сами по себе являются недешевыми компонентами. Кроме того, их установка тянет за собой ряд дополнительных затрат. Приведем усредненные цены, которые сегодня существуют на рынке данных услуг:

Гидравлический разделитель (заводское изготовление) – 200 евро;
Коллектор (завод.) – 300 евро;
Обвязка (краны, фитинги) – 100 евро;
Контроллер (необходим для управления насосами, вынесенными из-под юрисдикции котла) – 400 евро;
Услуги монтажников (25% от стоимости материалов) – 250 евро.

Итого получается 1250 евро – сумма довольно приличная.Поэтому, прежде чем устанавливать гидрострелку, нужно убедиться, что она действительно необходима. Если специалист, выполняющий монтаж, не является ангажированным, тогда установку разделителя он будет рекомендовать только в случае наличия трех и более отопительных контуров (без учета бойлера).

Конечно, можно применить гидрострелку с коллектором кустарного производства, схема изготовления которой ничем не будет отличаться от заводского варианта.Однако качество материала и сварных швов вряд ли будет отвечать техническим нормам. Сэкономив на материалах, в итоге можно существенно понизить надежность системы. И хорошо, если поломка произойдет не в разгар отопительного сезона.

Полипропиленовый гидроразделитель – простой, но ненадежный вариант

Какой вывод можно сделать из данной статьи? Во-первых, многофункциональность гидрострелки, о которой так часто говорят, слишком преувеличена. Ее необходимо использовать только в одном случае – для согласования работы нескольких насосов с разной производительностью. Во-вторых, для надежной работы системы лучше использовать разделитель с коллектором заводского производства, а монтаж доверить специалистам, целью которых является не обогащение за счет клиентов, а реальная оптимизация работы автономного отопления.

Как самостоятельно сделать распределительный коллектор

Для хорошего мастера изготовить самодельную гребенку из металла или полипропилена не представит особой сложности. Судите сами: стальная труба большого диаметра заглушается с обоих концов, после чего к ней привариваются присоединительные штуцеры с такой резьбой, какая вам удобнее. Затем коллектор проверяется под давлением на проницаемость сварных швов и окрашивается по слою грунтовки.

При выполнении этих работ важно выдержать размеры и диаметр труб. Можно руководствоваться таким правилом: диаметр коллекторов надо подобрать таким, чтобы он был втрое больше диаметра подключаемых трубопроводов

На тот случай, если вы возьмете для изготовления профильные трубы, отметим, что эта пропорция наблюдается и по отношению к площади сечений. Для соблюдения остальных габаритов можно взять за основу следующую схему:

Есть и другой вариант подбора диаметра гребенки, о нем говорилось выше в примере заводского изделия. Если тепловая мощность системы отопления дома не превышает 50 кВт, то смело берите трубу DN80, а свыше 50 до 100 кВт изготавливайте коллектор из трубы DN100. При этом размеры штуцеров не нужно делать втрое меньше, принимайте их в соответствии с гидравлическим расчетом.

Немного больше труда надо приложить, чтобы смастерить гребенку из полипропиленовых тройников. Подобные изделия становятся все популярнее в силу своей дешевизны. Потратиться придется только на тройники, все остальные детали обойдутся недорого. Кстати сказать, подобные коллекторы уже имеются в продаже в собранном виде.

Другое дело, что гребенка из полипропилена, собранная своими руками, не в состоянии переносить высокую температуру воды в системе отопления. Случись нештатная ситуация – и паяные соединения сразу же потекут. Это вполне вероятно, когда обогрев дома производится твердотопливным котлом, тогда всю обвязку стоит сделать из стали либо меди.

Правила монтажа

Коллектор с гидрострелкой снижает риск гидроудара в системе отопления
Гребенку закрепляют на стене с помощью кронштейнов, далее к торцу прикрепляют трубы магистрали и переходят к этапу обвязки.

Монтировать гребенку можно двумя способами: без гидрострелки либо с уравниванием давления. В первом случае самодельный или покупной коллектор будет обслуживать несколько контурных элементов, где температура теплоносителя не будет настраиваться и останется на одинаковом уровне. Каждый контур подключают к элементу напрямую и подсоединяют к ней один насос для циркуляции. Все параметры оборудования должны соответствовать производительности системы отопления и напору теплового носителя.

Способ с уравниванием давления нужен, когда необходимо обеспечить разую температуру во всех точках потребления. К примеру, в батареях она должна сохраняться в пределах 50-80 градусов, в системах для теплого пола от 40 до 50 градусов.

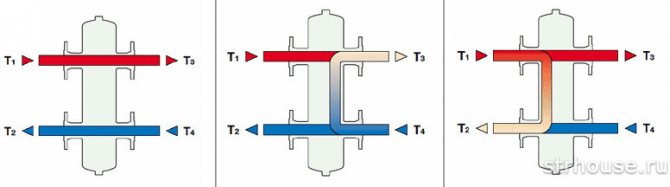

Гидрострелка представляет собой кусок трубы, которая запаяна с двух сторон и дополнена несколькими патрубками. Первая пара необходима, чтобы подключить гидрострелку к котельному оборудованию, вторая потребуется для подключения гребенок. Это удобный барьер, создающий зону для малого гидравлического сопротивления и сбора жидкости.

Как самому соорудить коллектор?

Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

Число контуров, по которым будет проходить нагретая вода.
Количество и технические характеристики входящего в схему нагревательного оборудования.
Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
Циркуляционный насос следует подключать с торца конструкции.
Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
Подающие контуры отопительной системы подключают снизу или сверху.

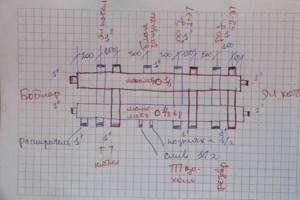

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

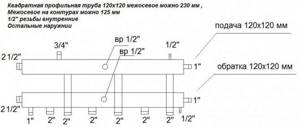

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
Теперь коллектор можно покрасить и хорошенько посушить.
Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Особенности установки и стоимость

Прежде всего, нужно выбрать место для монтирования коллектора. Лучше всего поставить это оборудование таким образом, чтобы оно располагалось на минимальном удалении от регулируемых отопительных контуров.

По высоте, установка должна быть выше отопительных труб. В противном случае, будет сложно стравить воздух, который может быть в трубах. Для размещения аппаратуры нужно смонтировать специальный шкаф.

Он может быть открытым или закрытым. В первом случае, это практически металлический каркас, во втором — это пластиковый или деревянный шкафчик. Удобнее всего оборудовать для этой цели нишу в стене.

Устанавливают коллектор строго вертикально. К нему последовательно подсоединяют сначала исходящие трубы, затем входящие. Сама установка и подсоединение являются достаточно сложными. Для этого желательно пользоваться услугами профессионала.

Важной частью является регулировка вентилей. При продаже, к устройству прилагается схема их регулировки, которая выполнена в виде специальной таблицы. Гребёнка для теплого пола Giacomini . Для проведения этой операции нужно с каждого вентиля снять колпачок (сделать это, естественно, надо до подключения воды к коллектору)

Затем, специальным шестигранным гаечным ключом закрутить его полностью. После этого, в соответствии с таблицей, открыть вентиль на нужное число оборотов.

Для проведения этой операции нужно с каждого вентиля снять колпачок (сделать это, естественно, надо до подключения воды к коллектору). Затем, специальным шестигранным гаечным ключом закрутить его полностью. После этого, в соответствии с таблицей, открыть вентиль на нужное число оборотов.

Проведённая регулировка позволит работать гребёнке надёжно и сбалансировано в течение долгого времени.

Приведём примерные цены для различных конфигураций:

Для двухконтурной гребёнки цена составит 15170 рулей. Здесь прилагается циркуляционный насос и комплект автоматики для регулировки движения теплоносителя.
Гребёнка Giacomini на два контура будет стоить 17472 рубля.
Гребёнка на четыре контура, оснащённая расходомерами будет стоить 16650 рублей.
Коллектор для теплых полов на 4 контура системы ROSSWEINER продаётся по цене 13660 рублей.

Рекомендуется покупать изделия, которые относятся к известному и надёжному брендовому производителю. Это позволяет заменять или дополнять части со стопроцентной совместимостью.

Если в квартире установлено несколько отопительных систем для тёплого пола, то может понадобиться и несколько гребёнок.

Гребенка для водяного теплого пола принцип работы

нормализуют температуру воды;
распределяют жидкость по контурам.

В отопительных котлах жидкость разогревается до 60 – 90 °C и горячей расходится по контуру.

В тёплый пол пропускать настолько горячий теплоноситель, по понятным причинам, нельзя.

Понижение температуры – одна из основных задач, реализованных в коллекторном узле. Понижение температуры может происходить двумя способами:

Подмешивание остывшего теплоносителя к горячему – это самый популярный метод. Происходит смешение в трёхходовом клапане. После того, как циркуляционным насосом жидкость прогоняется по контуру, она остывает. Именно эта, остывшая обратка добавляется к горячему теплоносителю. Пропорции того и другого потока выверяет термоголовка. Её рабочая часть устанавливается на сам клапан, а датчик – на подачу.

Вместо термоголовки может быть сервопривод. А для стабильных систем отопления, когда котёл выдает относительно одинаковую температуру, можно установить трёхходовой в одно положение, закрепить к нему термометр и контролировать градусы в ручном режиме.

Основные элементы коллекторного узла

Без циркуляционного насоса схема с водяным полом работать не будет. Также если разместить насос до трёхходового клапана, теплоноситель не зайдёт в змеевик пола, а пойдёт по малому кругу, где сопротивление меньше.

Ограничение температуры реализуется за счёт установки в систему специальной термоголовки, которая измеряет температуру теплоносителя. Внешне она похожа на радиаторный терморегулятор, но принципиально отличается от последнего, который измеряет температуру воздуха в помещении.

Человек выставляет комфортный для себя показатель, а прибор, фиксируя превышения порога, ограничивает просвет внутри прибора, сокращая поток теплоносителя.

Теплые полы российского производства пользуются все большим спросом. Теплый пол национальный комфорт – отзывы и стоимость.

На что следует обратить внимание при выборе коллектора для теплого пола, расскажем тут

Принцип работы коллекторной системы

Коллектор, это металлическая гребенка с выводами для подключения труб и приборов. Коллекторная система отопления является двухтрубной. Через одну гребенку подается горячая вода, а к другой — подключаются трубы, собирающие остывшую воду (обратку).

В коллекторной системе отопления имеется закрытый расширительный бак и циркуляционный насос, который движет теплоноситель. Минимальный объем расширительного бака равен не менее 10% суммарного объема всех отопительных приборов. Насос устанавливается на любом из трубопроводов, идущих к коллекторам.

Коллекторы устанавливаются в специальные шкафы, которые монтируют в нишах стен или в отдельном помещении. Шкафы коллекторов должны располагаться примерно на одинаковом расстоянии от каждого отопительного прибора. Трубы могут подводиться к радиаторам сверху, с боку и снизу. Наибольшее распространение получила нижняя подводка труб к радиаторам. Этот вариант дает наилучшую возможность скрыть трубы в полу. На каждую гидравлическую цепь, идущую от коллектора, устанавливается запорная арматура, что дает возможность отключать любой радиатор, не нарушая работу отопительной системы. На каждый радиатор устанавливают кран для выпуска накопившегося воздуха — кран Маевского, или же на коллектор — воздуховыпускные клапаны. Также на коллектор могут быть установлены счетчики тепла и водосливные краны.

Каждая гидравлическая цепь, размещенная после коллекторов, является самостоятельной системой. Это дало возможность создания теплых полов. Это полы, в конструкции которых укладываются трубы параллельно или в виде спиралей, которые обогревают поверхность пола. Трубы укладывают на теплоизоляционную прокладку, подключают к коллектору и после проверки герметичности трубопроводов заливают их бетоном. Высота стяжки не должна превышать 7 см. Шаг укладки и диаметр труб определяется расчетом. Длина одного отопительной спирали не должна превышать 90 м. В основном для теплого пола применяются металлопластиковые трубы, которые легко принимают любую кривизну.

При работе отопления теплого пола понижение температуры происходит по высоте помещения, а при установке радиаторов — наоборот, чем выше, тем теплее.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
термодатчиками, призванными контролировать температуру каждого отопительного прибора;
воздуховыпускными клапанами автоматического типа для слива воды;
электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Расчет пропускной способности гребенок

В расчет параметров распределительной гребенки входит определение ее длины, площади сечения ее сечения и патрубков, количества контуров теплоснабжения. Лучше, если расчеты будут делать инженеры посредством компьютерных программ, в упрощенном исполнении они годятся только на эскизной стадии проектирования.

Чтобы соблюдался гидравлический баланс, диаметр входной и выходной гребенок коллектора должны совпадать, а пропускная суммарная способность патрубков должна равняться аналогичному параметру коллекторной трубы (правило суммарных сечений):

n=n1+n2+n3+n4,

Где:

n — площадь сечения коллектора4
n1,n2,n3,n4 — площади сечений патрубков.

Выбор гребенки должен соответствовать максимуму тепловой мощности отопительной системы. На какую мощность рассчитано заводское изделие, написано в техническом паспорте.

Например, диаметр распределительной трубы 90 мм используется для мощности, не превышающей 50 кВт, а если мощность вдвое выше, то диаметр придется увеличить до 110 мм. Только так исключается риск разбалансировки отопительной системы.

Сечение коллекторной трубы равняется 3-м диаметрам подключаемых патрубков, расстояние между подающей и обратной гребенками — 6 диаметрам, удаленность патрубков друг от друга составляет 3-и диаметра

Полезным является и правило 3-х диаметров (см. рисунок выше). Что касается расчета производительности циркуляционного насоса, то за основу берется удельный расход воды в отопительной системе.

Рассчитывается по отдельности каждый насос — по контурам и для всей системы. Цифры, полученные в расчете, округляются в большую сторону. Небольшой запас мощности лучше, чем ее недобор.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

коллектор для котельной;
гидрострелка;
локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

не допускать резких колебаний температур, снижающих ресурс системы;
сохранять объем воды в теплообменнике котла на постоянном уровне;
поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Преимущества коллекторной системы отопления

Основные плюсы заключаются в удобстве управления конструкцией, в частности:

Каждым элементом контура можно управлять независимо и централизованно. Это значит, что в доме хозяин задает температуру каждой комнаты, имеет возможность отключить радиатор или группу радиаторов от отопления вообще.
Снижение расходов. За счет подачи теплоносителя только в одну батарею для формирования трубопровода пригодны трубы меньшего диаметра. Плюс возможность отключения батареи от подачи тепла – вместе получается неплохая экономия. Подводку чаще всего утапливают в стяжку с расчетом минимального отдаления от котла и радиатора.
Можно обустраивать несколько контуров с разными параметрами прогрева, в том числе и с перепадами температурного режима, при этом используется гидрострелка.

Также при установке коллектора для системы отопления нужно учитывать недостатки:

увеличенный расход энергии;
сложности при оборудовании лучевой разводки и утоплении приборов в стяжку;
повышенное гидравлическое сопротивление в системе.

При обустройстве независимой подачи тепла в разные контуры возникает необходимость применения циркуляционных насосов для каждого контура, а это значит, что система становится энергозависимой.

Принцип действия коллектора

Основное назначение прибора – равномерная подача тепловых потоков из основной магистрали по контурам схемы и в радиаторы отопления, а также осуществление подачи обратки к котлу. Прибор выступает в качестве промежуточного распределительного узла и состоит из подающей и обратной гребенки. При этом подающий элемент отвечает за подачу теплоносителя к контуру, обратный – за возврат жидкости в котел.

От каждой гребенки отходят выводы для подключения контуров, ведущих к отопительным приборам. Распределительная гребенка системы отопления с выводами может дополняться запорной арматурой, которая помогает регулировать давление внутри контуров и при необходимости проведения ремонта или снижения интенсивности нагрева перекрыть подачу теплоносителя в отдельную ветку.

Принцип работы прост – тепловой коллектор для отопления дома передает теплоноситель по подающей гребенке в контуры, при этом внутри промежуточного узла скорость циркуляции теплоносителя снижается из-за увеличенного внутреннего диаметра конструкции, и это обеспечивает равномерное перераспределение по всем отводам.

Теплоноситель направляется через соединительные патрубки, попадает в отдельные контуры и транспортируется к радиаторам отопления или в сетку теплого пола. Затем конструкция прогревается, а жидкость перенаправляется по другой трубе к забирающей гребенке коллектора. Отсюда вода поступает к теплогенератору.

Для чего нужна распределительная гребёнка

При строительстве домов и квартир старого типа использовалась неудобная для современного времени магистральная разводка труб (последовательная прокладка). С проблемой неравномерно отопления квартир сталкивались многие, и, к сожалению, с разным давлением в трубах не мог справиться никто. Но сегодня задача решена, на современный рынок пришло решение под названием распределительная гребёнка. К сожалению чтобы исправить ситуацию в домах и квартирах с уже готовой системой отопления придётся менять разводку труб на коллекторную систему. Если же отопление в помещении только планируется, эта статья будет полезна для вас.

Что изменится после установки распределительной гребёнки:

Давление в трубах будет выровнено по всему помещению.
Проблема резкого охлаждения воды в ванной при включении крана в другом месте исчезнет
Отопление дома будет производиться равномерно

Это лишь часть всех достоинств коллекторной разводки труб после установки гребёнки. Для максимального уменьшения неравномерной подачи воды гребёнку следует установить как для холодной, так и для горячей воды. На ней установлены специальные краны, они позволяют перекрывать поток воды в отдельном узле это удобно в случае протечки унитаза в туалете или поломки крана в ванной.

Расчет реальной мощности солнечного коллектора

Производители указывают максимальную мощность гелиоколлектора при полном освещении при направлении на юг и ориентации перпендикулярно солнцу в полдень. Но не всегда можно так направить панели, особенно если их устанавливать крыше дома.

Ниже приводим формулы, которые универсальны и могут использоваться как для подсчета количества коллекторов, так для подсчета общей площади в квадратных метрах.

Подсчет эффективности гелиоколлектора по направлению

Рассчитать базовую тепловую производительность солнечного плоского или вакуумного коллектора можно по следующей формуле:

Pv = sin A x Pmax x S

Значения:

Pv – мощность солнечного коллектора;
A – угол отклонения плоскости гелиоколлектора от направления на юг;
Pmax – средний уровень инсоляции в вашем регионе в холодное время года.

Даже если солнце не скрыто облаками, в течении дня уровень инсоляции меняется, от чего зависит производительность коллектора. Усредненные данные видно на этом графике:

Данные на иллюстрации по дневному уровню инсоляции усредненные, но позволяют понять разницу между количеством тепловой энергии, которую можно получить в разное время года.

Максимальный уровень инсоляции зимой в среднем в 3-4 раза меньше, чем летом. Количество солнечной энергии, которую может получить гелиоколлектор за сутки зимой в 5-7 раз ниже (в зависимости от широты) чем летом.

Расчет производительности гелиоколлектора по углу установки

Оптимальный угол установки солнечного коллектора для отопления дома зимой – так, чтобы он был перпендикулярен солнечным лучам в 10 часов утра. Так он может собрать максимум тепловой энергии на протяжении светового дня.

Иногда не получается этого сделать (при установке на крыше, монтаже на стандартных опорах). Из-за отклонения от оптимального угла энергоэффективность коллектора может измениться. Рассчитать ее можно по такой формуле:

Pm = sin(180 — A — B) x Pv

Значения:

Pm – производительность гелиоколлектора;
A – угол между коллектором и плоскостью земли;
B – высота солнца над горизонтом в 10 часов утра;
Pv – найденная ранее мощность.

Если у вас есть возможность ориентировать солнечный коллектор так, чтобы он был перпендикулярен солнцу, тогда:

Pm = Pv

На фотографии обозначен угол наклона солнечного коллектора, который нужно использовать при вычислениях.

Особенности плоских панелей

Плоский гелиоколлектор имеет небольшие теплопотери через заднюю стенку, которые составляют в среднем 5 Вт на квадратный метр. Поэтому от полученного ранее значения реальной мощности P надо отнять 5 Вт на каждый квадратный метр площади.

Уровень поглощения солнечного излучения плоского гелиоколлектора ниже 100%. Это нужно учесть при подсчете его тепловой мощности. Если панель поглощает только 95%, то ее реальная мощность:

P = Pm x 0.95 х S

Значения:

Pm – мощность коллектора из формулы выше;
P – реальная производительность коллектора;
S – площадь коллектора.

Производительность вакуумного коллектора

Производители вакуумных коллекторов могут указывать мощность коллектора без учета расстояния между трубками. Чтобы определить, какова реальна площадь поверхности трубок и производительность вакуумного коллектора, воспользуемся формулой:

P = Pm x D / L

Обозначения:

P – реальная производительность солнечного коллектора;
Pm – мощность коллектора, рассчитанная ранее;
D – диаметр вакуумных трубок;
L – расстояние между трубками.

Термодинамические солнечные панели

С таким типом коллекторов все гораздо сложнее. Сейчас они не слишком распространены, производители экспериментируют с материалами и селективным покрытием. Разные модели отличаются уровнем поглощения и теплопотерями.

В целом, термодинамические солнечные панели имеют право на жизнь. Но мы бы не рекомендовали обустраивать отопление с их помощью. На рынке мало эффективных моделей, а те, которые есть, продают по завышенным ценам.
