Система отопления является важнейшей составляющей уюта и комфорта жилого пространства, обеспечивающей тепло даже в лютые холода. Но, чтобы эта система была надежной и не подвела в самый неподходящий момент, каждый домовладелец должен сделать верный выбор, отдав предпочтение наиболее рациональному, приемлемому варианту отопления, представленному на рынке.
Сегодня мы расскажем про наиболее популярный вариант двухтрубной системы отопления и раскроем все ее нюансы и особенности, плюсы и минусы, сферу применения и принцип работы. Итак, за дело!
Категории систем отопления и принцип работы
Отопление помещения было придумано человечеством еще 3000 лет назад. Еще в ту далекую эпоху, древние люди использовали систему труб, ведущих к котлам с горячей водой для обогрева дворцов влиятельных особ в холодный период. Сегодня система отопления – обязательный атрибут современности, представляющий широкий выбор вариантов.
Существует две основные категории трубных систем отопления: однотрубные и двухтрубные.
Отличие систем заключаются в следующем: 1-трубная система функционирует по принципу замкнутого кольца. Циркулируя, вода проходит через котел и сообщает радиаторам тепло, после чего, холодная вода, возвращается обратно. 2-х-трубный принцип обогрева заключается в работе двух контуров, которые распространяют тепло.
Тип устанавливаемой системы будет влиять на размеры радиаторов и трубопроводов. Также стоит отметить, что первый вариант чаще используется в домах небольшого метража, тогда как второй используется для большой площади, например, для отопления коттеджей.
Технические правила монтажа
Помимо общепринятых правил монтажа двухтрубных систем существует и ряд специфических требований.
Пренебрегать ими не следует: это приведет вас к ошибкам, переделкам и, как следствие, к удорожанию проекта.
Итак, рассмотрим основные правила монтажа:
- Расчет тупиковой системы отопления выполняется, исходя из внутренних диаметров труб. Если на чертеже вы видите «Ду15» либо «DN15» – это внутренний размер трубы. «Ф26х3» обозначает наружный диаметр и толщину стенки. Внутренний в таком случае можно подсчитать, отняв от числа 26 две толщины – 2х3. В итоге вы получите искомый размер (26 – 2х3 = 20 мм). Будьте внимательны при закупке материалов.
- Если проектом предусмотрено несколько тупиковых ветвей, на каждую из них ставьте запорно-регулировочную арматуру. Лучше всего воспользоваться кранами, оборудованными штуцерами для слива воды – они удобны в эксплуатации.
- Независимо от того, какую систему вы монтируете – с принудительной или естественной циркуляцией – обязательно соблюдайте уклоны горизонтальных трубопроводов. При наличии насоса ограничиваются двумя-тремя миллиметрами на метр длины трубы, на самотечных магистралях уклон должен быть не менее пяти миллиметров на метр.
- Обратите внимание на различия термостатов, предназначенных под самотек и принудительную циркуляцию. Первые характеризуются большей пропускной способностью. Если вы случайно установите не тот прибор, естественной циркуляции не будет.
И еще один нюанс: труба, которая соединяет предпоследний радиатор с тупиковым, по диаметру должна равняться подводкам, а не магистрали.
Плюсы и минусы 2-х-трубной системы
К плюсам такого отопления можно отнести следующие пункты:
- Система более надежна и менее уязвима к разморозке;
- Параллельный принцип подключения, обеспечивающий большую теплопроизводительность;
- Возможность продления, как в вертикальном, так и в горизонтальном направлении, что особенно удобно при расширении жилого помещения (пристройке жилых помещений);
- Возможность ручного регулирования температуры для каждого помещения.
К минусам отнесем следующее:
- Более высокая стоимость;
- Монтаж происходит несколько сложнее;
- Потребуется большее количество расходного материала (труб).
Сравнение с другими типами
В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.
Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.
Крыша и этажи — значение
В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.
Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок кранами Маевского. Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.
Обе разводки наиболее эффективны при вертикальной конфигурации, когда батареи смонтированы на различных этажах или уровнях.
Разновидности схем 2-х-трубной системы
Существует несколько вариаций 2-х-трубного отопления, каждая из которых имеет свои нюансы, которые следует учитывать при выборе.

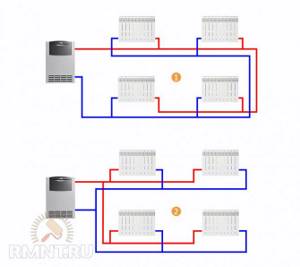

Двухтрубная система с прямым возвратом
В двухтрубной системе прямого возврата общая длина трубы от насоса до каждого радиатора короче для радиаторов, расположенных ближе к насосу, и длиннее для более удаленных радиаторов. По этой причине перепад давления может быть значительно выше на ближайшем радиаторе, чем на самом дальнем.
Это необходимо учитывать при проектировании системы. Преимущество системы прямого возврата заключается в том, что маршрутизация труб более проста по сравнению с системой обратного возврата.
Двухтрубная система с обратным возвратом (система Тичельмана)
В двухтрубной системе обратного возврата общая длина трубы от насоса до каждого радиатора одинакова для всех радиаторов на одном этаже. Это дает благоприятное распределение воды.
Двухтрубная система с верхним трубопроводом
Распределительная труба расположена в подвесном потолке, а вентиляционные отверстия установлены в центральных положениях. Этот тип системы распространен в больших зданиях, так как его относительно легко сбалансировать и регулировать. Также легко расширить систему.
Двухтрубная система с напольным трубопроводом
Эта система очень распространена в домах и зданиях, где трубопроводы не могут быть установлены в доступном потолочном пространстве. Распределительные трубы расположены под полом. В многоэтажных зданиях вентиляционные винты необходимы на радиаторах. Циркуляционные, встроенные одноступенчатые насосы обычно используются для двухтрубных систем отопления в бытовых и коммерческих системах отопления.
Плечевое подключение
К одной из разновидностей тупиковой магистрали относится плечевая система отопления. Схема её реализации подразумевает боковое подключение радиаторов. Подающая труба соединяется с верхним патрубком, обратная — с нижним, обе располагаются с одной стороны батареи. В этом случае теплоноситель может обслуживать всю систему одновременно, а каждое плечо может функционировать отдельно. В результате появляется возможность регулировать температуру в каждом конкретном помещении.
Плечевое подключение показывает хорошую эффективность только при использовании батарей с небольшим количеством секций. Радиаторы, имеющие большие размеры, будут прогреваться не до конца. Если другого варианта установки длинных обогревателей нет, проблему поможет решить удлинитель протока воды.
Такая разводка позволяет использовать меньшее количество труб, чем другие схемы, она удобна и проста в установке. Между магистралями легко организовать байпас для монтажа регулирующего оборудования.
Чаще всего плечевую систему применяют для отопления многоэтажных зданий. Чтобы добиться максимального эффекта, на каждом этаже размещают определённое число батарей. К примеру, в двухэтажном доме общую отопительную магистраль разделяют таким образом, чтобы на первом и втором этаже было по два тупиковых плеча. На первом устанавливают 9 радиаторов (5 на правом плече, 4 на левом). Вверху монтируют 3 батареи (2 справа и 1 слева). Для разделения общего контура на плечи используют тройники. Их располагают в подающем и обратном трубопроводе.
Иногда система отопления, организованная тупиковым способом, содержит только один контур труб. При такой схеме теплоноситель последовательно проходит от котла ко всем отопительным приборам в прямом направлении, а отводится в обратном. Чтобы достичь равномерного прогрева, организуется принудительная транспортировка теплоносителя и увеличивается количество секций дальних радиаторов.
Возможные неполадки и способы их устранения
Многие здания в крупных городах имеют существующие одно- и двухтрубные системы парового отопления.
Схема двухтрубной системы отопления
Как 1-трубные, так и 2-х-трубные системы время от времени имеют проблемы с управлением, что приводит к неравномерному нагреву, высоким расходам топлива и гидроудару.
Давайте сейчас рассмотрим современные системы, лучшие практики, а также устранение неполадок для поддержания комфортной среды и экономия энергии.
Обогревательные системы позволяют конденсату и пару перемещаться по всей системе в пределах одних и тех же труб.
По мере того как котел создает пар, он проходит через трубы и поднимается вверх к радиаторам, где он нагревает пространство и конденсируется. Затем этот конденсат возвращается по той же трубе (трубам) обратно в котел.
Трубы и радиаторы все наклонены назад к котлу, чтобы позволить этой системе работать под действием силы тяжести.
Для того чтобы система работала хорошо, поток пара должен быть сбалансирован. Регулируемые воздушные клапаны должны быть установлены на каждом из радиаторов. Таким образом, радиаторы, расположенные ближе всего к котлу, могут иметь меньшее отверстие на воздушном клапане.
Радиаторы, расположенные дальше от котла, могут иметь большее отверстие. Это позволяет пару течь более равномерно по всей системе, так как радиаторы, расположенные ближе всего к котлу, не перегреваются, а радиаторы, расположенные дальше от котла, не нагреваются.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Воздушные клапаны можно использовать для отключения пара в незанятые помещения. Если воздушный клапан полностью закрыт, пар не будет поступать в радиатор.
Воздушные клапаны работают с помощью сильфона, заполненного спиртово-водяной смесью. Температура такова, что воздух может выйти, но, когда пар присутствует при высокой температуре, он превращается в газ, расширяя сильфон, который закрывает клапан. Воздушные клапаны следует проверять каждые три — пять лет, так как они могут выйти из строя и необходимы для правильной работы системы.
Автоматически регулируемые воздушные клапаны
Они могут быть установлены для различных температур от комнаты к комнате. Хотя они и стоят дороже, чем простые воздушные клапаны, они на самом деле реагируют на малейшие изменения температуры, а не просто на количество пара в радиаторе. Управление заметно лучше, и это более качественный продукт, чем простые воздушные клапаны.
Тупиковые отопительные ветви
Данную схему можно увидеть в коттеджах и загородных домах. Сейчас такая система стала применяться и в многоэтажках. В этом случае сеть, состоящая из радиаторов, представлена в виде нескольких двухтрубных веток. Теплоноситель также идет по одной части в сторону батареи, а по другой – обратно к котлу. Сама работа происходит за счет циркуляционного насоса, который размещают у котла. Среднее давление во всей конструкции составляет 1-2,5 бар. Чтобы компенсировать расширение жидкости, в агрегате присутствует мембранный бак – его устанавливают в котельной. Перед циркуляционным насосом можно увидеть точку врезки. Также здесь предусмотрены дополнительные элементы для избавления от лишнего воздуха: применяются краны Маевского и группа безопасности. В конструкции находится манометр для контроля состояния давления и предохранительный клапан. Здесь чаще всего используют нижнюю горизонтальную разводку: обе трубы монтируются под радиатором открытым способом.
Тупиковые отопительные ветви
Современное управление для однотрубных систем
Котел обычно управляется одним термостатом, что обеспечивает плохой контроль, особенно в таунхаусах. Термостат будет учитывать только температуру пола или помещения, в котором он находится.
Например, если термостат расположен напервом этаже рядом с бойлером, то он будет считывать температуру этого этажа.
Пар достигнет сначала радиаторы, быстро нагревающие пол. Это означает, что термостат выключит котел до того, как пар сможет полностью нагреть радиаторы на самых дальних от котла этажах, что приведет к более низкой температуре на этих этажах.
Чтобы устранить эту проблему, предлагается разместить датчики температуры на нескольких этажах с усредняющим термостатом.
Это обеспечивает более равномерное распределение тепла.
Более крупные однотрубные системы парового отопления могут потребовать использования управления тепловым таймером.
Kromax IDEAL-4
Продолжает наш ТОП еще один представитель Kromax. Кронштейн IDEAL-4 станет отличным решением в тех случаях, когда вы хотите установить телевизор на стене и не требуется его поворачивать время от времени. Этот наклонный кронштейн идеально подходит как для маленьких телевизоров, так и для больших панелей с диагональю экрана до 65 дюймов. Усиленная конструкция позволяет выдерживать ему нагрузку до 50 килограмм. А огромное количество посадочных отверстий позволит установить телевизор от любого производителя. Также этот кронштейн примечателен минимальным расстоянием до стены, которое составляет всего 23 миллиметра, что позволяет установить телевизор практически в плотную к стене и не будет больших просветов при просмотре сбоку. Что касается установки, то вы сможете выполнить ее самостоятельно. В конструкции кронштейна имеется встроенный уровень, который позволит расположить его параллельно полу и потолку, чтобы ваш телевизор висел идеально ровно. Также, в конструкции кронштейна предусмотрена возможность регулировки угла наклона телевизора от 0 до 10 градусов и есть защита от падений, которая исключит риск порчи дорогостоящей техники.
- Наклонный.
