Система дренажа и ливневой канализации на участке в одной траншее: принцип работы и нюансы обустройства

Для многих владельцев загородной недвижимости актуальна проблема отведения с участков лишней влаги, для решения которой применяются специализированные системы. Комбинация глубинного дренажа и ливневой канализации позволяет защитить здания от негативного воздействия воды и предотвратить заболачивание почвы. При помощи специалистов компании Uponor рассмотрим, как реализовать на своем участке подобные системы.

Эта статья — часть курса Академии FORUMHOUSE.

• Какие функции выполняют системы водоотведения
• Особенности дренажных систем
• Особенности ливневой канализации
• Нюансы монтажа систем водоотведения

Для чего нужны дренажная и ливневая канализации

Основная задача «ливневки» (т.е. ливневой системы) – это собирать с помощью соединенных между собой желобов и труб, воду с крыши – дождевую или талую. Ливневка состоит из двух частей – наружной (желоба под крышей) и подземной (приемники и трубы, отводящие воду от дома) В ту часть, которая находится в земле, попадает вода с крыши и отмостки, а далее выводится с участка.

Дренажная канализация нужна для того, чтобы собирать лишнюю воду из грунта, т.е. осушать его. Основная задача дренажа – не допустить повышение уровня грунтовых вод, предотвратить затопление участка.

Так как обе системы предусматривают выведение воды в специальные накопители, то объединенная схема работы дренажа и ливневки выглядит очень привлекательной в плане функциональности и экономии. Собранную воду можно использовать для технических целей, например для полива.

Это важно! «В одной траншее» не значит, что для ливневки и для дренажа используются одни и те же трубы. Такая схема категорически запрещена по той причине, что во время сезонных увеличений количества атмосферных осадков ливневка систематически переполняется. Если эта же труба будет работать в качестве дренажной, то в лучшем случае дренаж временно перестанет функционировать.

Ассортимент полиэтиленовых гофрированных труб ФД пласт с раструбом:

• Труба пнд двухслойная для наружной канализации 110 мм
• Труба пнд двустенная для наружной канализации 160 мм
• Труба пнд двухслойная для наружной канализации 200 мм
• Труба пнд двухслойная для наружной канализации 250 мм
• Труба пнд двустенная для наружной канализации 315/271 мм
• Труба пнд двухслойная для наружной канализации 340/300 мм
• Труба пнд двухслойная для наружной канализации 400 мм
• Труба пнд двухслойная для наружной канализации 500 мм
• Труба пнд двустенная для наружной канализации 630/535 мм
• Труба пнд двухслойная для наружной канализации 695/600 мм
• Труба пнд двустенная для наружной канализации 923/800 мм
• Труба пнд двухслойная для наружной канализации 1000/851 мм

Дренажная и ливневая канализация: разновидности этих систем и их особенности

Системы имеют абсолютно разное строение, из схожих элементов только трубы и колодцы. При этом, они различаются не только по строению, но и по способу монтажа.

Дренажная канализация (закрытый тип)

Располагается только под землей, соответственно, относится к закрытому типу канализационных систем. Единственные элементы, которые частично располагаются над поверхностью – это колодцы.

Закрытая дренажная система в разрезе Источник domstroim.org

Существует несколько факторов, которые определяют, нужна на участке дренажная система или нет. Ее делают в таких случаях:

• если на участке достаточно высоко расположен водоносный слой;
• почва глинистая или суглинистая;
• в районе, где располагается участок, часто случаются паводки;
• обустраивается заглубленный фундамент;
• участок располагается в низине.

Если выполняется одно из этих условий, то скорее всего без дренажа появятся проблемы с подтоплением или повышенной влажностью подвала и фундамента.

Дренажная система состоит из следующих элементов:

• Дрены (дренажные трубы для канализации, изготовленные из геотекстиля и имеющие перфорацию, через которые вода попадает в дренаж).
• Пескоуловители (не дают трубам засориться при частом попадании ила и песка).
• Система водоотвода. Ведет очищенную от ила и песка воду прямо в дренажные колодцы.
• Несколько типов колодцев.

После колодцев, где вода очищается, она попадает в общий накопитель, а далее, либо используются для личных нужд, либо выводится в сточную систему.

Материалы, из которых изготавливаются дрены:

• Пластик. Долговечные, не очень дорогие, очень крепкие и устойчивые к низким температурам.

Так выглядит пластиковый дренажный промежуточный колодец Источник kostroma.moydom.ru
Смотрите также: Каталог компаний, что специализируются на водоснабжении и канализации.

• Асбестоцемент. Дешевый, но очень недолговечный – уже через несколько лет на асбестоцементных трубах могут появиться наросты.
• Керамика. До появления пластика керамика была лучшим вариантом

Стандарты труб:

• маркировка SN 2-4 (глубина до 3-х метров);
• маркировка SN 6 и то, что идет выше для глубины до 5 метров.

Пластиковые изделия

Полимерная продукция для отвода грунтовых вод превосходит по качествам аналоги из других материалов. Ее плюсы:

• продолжительный срок эксплуатации;
• достаточный уровень прочности;
• стойкость к агрессивным химически средам;
• малая масса, благодаря этому трубы легко укладывать, процесс этот осуществляется быстро;
• благодаря гладкости внутренних стенок, на них не нарастают отложения, поэтому трубопровод долго не засоряется;
• использование геотекстиля при монтаже пресекает заиливание конструкции;
• закапывать систему можно своими силами, для этого не требуются особые навыки и спецтехника;
• стоит пластиковый дренаж недорого.

Производится продукция из трех видов полимера:

• поливинилхлорида (ПВХ);
• полиэтилена низкого давления (ПНД);
• полипропилена (ПП).

Наиболее востребованы дрены из ПВХ. Полимерные изделия могут быть:

• одно- и двухслойными;
• гибкими (поставляются в бухтах длиной до 50 метров);
• жесткими (их длина может составлять 6-12 метров);
• перфорированными (полностью или частично);
• обернутыми в фильтрующий материал.

Кроме этого пластиковая продукция для отвода воды делится на классы по прочности (кольцевой жесткости). Обозначаются они буквами SN и цифрами: 2, 4, 6, 8 и 16.

Видео описание

Пример обустройства дренажной системы показан в видеоролике:

Устройство ливневой канализации (открытый тип)

«Ливневка» состоит из двух частей – верхней и нижней. В систему входит:

• желоба, в которые с крыши попадает вода, и, которые ведут ее дальше;
• воронки и вертикальные трубы. В воронки попадает вода и далее, по вертикальным трубам попадает в нижнюю часть «ливневки»;
• хомуты для укрепления труб при их соединении;
• тройники и поворотные колена, которые связывают горизонтальные и вертикальные трубы между собой, также туда может крепиться воронка;
• колодцы.

Система собирается как конструктор, надо составить чертеж системы, аккуратно скрепить детали и получить готовую ливневую канализацию.

Чаще всего для желобов используются такие материалы:

• оцинкованное железо;
• медь;
• керамик;
• пластик (ПВХ).

Из чего будет сделана ливневка, выбирается в зависимости от устройства дома, его архитектуры и материала, из которого изготовлена кровля. Можно дополнить желоба сетками и антиобледенительным кабелем, чтобы весной лед не закупоривал вывод воды.

Обустройство антиобледенительной системы на крыше дома Источник rmnt.ru

Для изготовления промежуточных и основных колодцев используют следующие материалы:

• ПВХ (дорогой, но очень эффективный вариант);
• Кирпич и камень (долговечный, но следует правильно собрать);
• Кольца из железобетона (трудны в установке);

Конструкция у них точно такая же, как и у закрытого дренажа.

Особенности монтажа

Трубу для ливневой канализации нельзя просто уложить в землю и зарыть. Для нее готовят специальные траншеи, дно которых отсыпают песком. Это необходимо, чтобы просадка грунта не повредила магистраль, а в зимнее время пучение почвы не сломало трубу.

Трасса ливневки должна иметь естественный уклон не менее 2 мм на каждый погонный метр. Во время монтажа магистрали нужно следить, чтобы не было прогибов труб, в которых будет застаиваться вода.

Как правило, водоводы делают из труб диаметром не менее 100 мм. Их проще чистить и обслуживать. Если подземная магистраль пересекает дорогу, этот участок рекомендуется дополнительно защитить бетонной плитой или поместить пластиковую трубу в стальную с большим диаметром.

Так как трубы во время эксплуатации канализации нужно чистить, для этого в нескольких местах ливневки изготавливают ревизионные колодцы.

Принцип работы дренажа и ливневой канализации

Ливневая канализация: точечный водоотвод. Точечные элементы необходимы для сбора осадков, будь то дождь, талый снег, растаявший град. Воду можно по желобам отправить в водоотвод, а далее отправить в специальные канавы с решетками, по которым вода будет удаляться с участка. Очень актуально, при расположении здания на склоне, так как при выборе правильного угла не нужно будет строить дополнительных желобов, а выводить воду напрямую в канавы.

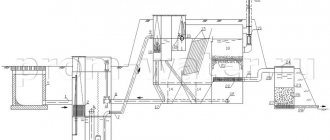

При линейном водоотводе, вода отводится по желобам, воронкам в специальную магистральную систему, состоящую из труб, которые подходят для дренажа и ливневой канализации. Далее по этой магистральной системе, стоки попадают в коллектор, а затем, в зависимости от проекта, вода может уйти в накопитель, а может за участок.

Дренажная система с накопительной емкостью и поливом участка Источник dp32.ru

При глубинном дренаже, вода из поднимающихся грунтовых вод, постепенно, отдельными частями выводится в колодец, а оттуда откачивается насосом и выводится. Такая система имеет 3 типа:

• Горизонтальный;
• Вертикальный;
• Пристенный. При наличии в доме подвала или цокольного этажа, требуется отводить от них грунтовые воды. Эффективнее всего справляется пристенный дренаж – недалеко от стен устраивается влагоприемник, а сама стена тщательно гидроизолируется.

Подводим итоги

Наличие ливневой канализации позволяет своевременно отводить дождевые и талые воды от зданий и с поверхности, поддерживая основания и участок в оптимальном состоянии. В отличие от дренажной системы, которая при определенных условиях способна пересушить участок, ливневая канализация дома безопасна. А непрезентабельную канаву можно превратить в элемент ландшафтного дизайна.

По теме советуем изучить профильную ветку на форуме, и консультанты и самостройщики всегда помогут и подскажут. Подробнее о дренаже в глинистом грунте – в одном из предыдущих материалов. В видео – ливневая канализация быстро и дешево.

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

Уход и правила по эксплуатации

Обе системы требуют регулярной проверки и очистки от ила, песка, глины и прочего мусора. Требуются сезонные осмотры – в конце осени, когда сезон дождей заканчивается и в конце зимы, чтобы убедиться, что водопропускная способность не нарушена. Несмотря на различные фильтры, пескоуловители и сеточки для мусора, грязь все равно проникает внутрь. Они находятся везде: в трубах, желобах и в колодцах. При отсутствии ухода, система просто засорится и перестанет функционировать.

Своевременная чистка труб дренажной и ливневой системы водоотведения на даче позволит избежать многих проблем Источник dp32.ru

Чтобы очистить трубу достаточно включить насос на максимальную мощность и прогнать по трубам обычную воду из шланга, она соберет всю грязь и принесет в колодец. В желоба можно налить воды и она также соберет всю грязь и далее пойдет по вертикальным трубам. Чем сильнее будет напор, тем больше грязи и мусора уйдет.

Уже в насосе всю воду выкачивают еще более мощным насосом или илососом, когда вся вода кончится, необходимо будет почистить стенки. Чаще всего этим заканчивается промывка, но если за системой долго не ухаживали, бывает так, что приходится вручную, с помощью скребка очищать стенки и дно колодца. Поэтому регулярная очистка необходима для того, чтобы обе системы работали стабильно.

Виды дренирующих элементов

По материалу изготовления дренирующий трубопровод может быть:

• керамическим;
• железобетонным;
• асбестоцементным;
• полимерным.

Трубы из первых трех материалов сейчас используются редко, так как обладают множеством недостатков:

1. Они много весят. Поэтому их транспортировка и установка достаточно дороги. Монтировать систему приходится, применяя спецтехнику.
2. Монтаж керамического, бетонного и асбестоцементного трубопровода осуществить так же сложно. Производят его только специалисты.
3. У такой продукции сети невысокие эксплуатационные характеристики. Ее элементы в большинстве случаев не оснащены отверстиями. Перфорировать трубы приходится вручную. Вследствие этого они засоряются быстрей и их нужно регулярно чистить.

Правила установки двойной системы

Грамотная установка комбинированной системы обязательно выполняется по заранее созданному проекту, в котором указываются нюансы, касающиеся привязки к участку и синхронизации работы колодцев, чтобы и дренаж и «ливневка» исправно работали как в штатном режиме, так и при перегрузке.

При монтаже требуется учитывать следующие нюансы:

• Обустройство дренажной системы это достаточно недешевое удовольствие. Если же что-то пойдет не так и через несколько лет дренаж перестанет работать, то на его восстановление придется затратить средств не меньше, чем на проведение нового, особенно учитывая, что придется «расковыривать» ландшафтный дизайн. Как итог, обустройством дренажа должны заниматься профессионалы.
• В период половодья каждая из систем будет перегружена. Так как они собирают влагу с разных источников, то и дрены должны быть проложены для каждой системы отдельно. Можно это делать в одной траншее, но на разной глубине. Колодец для сбора воды можно использовать общий.
• При выкапывании траншей для дренов обязательно стоит учесть, что дно ямы будет устлано щебнем и песком. Это значит, что при необходимости разместить дрен на определенной глубине, яму надо выкапывать глубже на толщину слоев песка и щебня.

Котлован для колодца дренажной системы должен быть достаточно глубоким Источник besplatka.ua

• Обычно вода собирается в накопитель (яма или резервуар), откуда используется для технических нужд или откачивается в водоемы или просто подальше от участка. Если для дренажа используются перфорированные трубы, то отводящие всегда цельные. При совмещении их в одной траншее по вертикали, перфорированные укладывают снизу, а обычные сверху.
• Если в траншее трубы магистрали и дрены совмещают по горизонтали, то их прокладывают параллельно, на небольшом расстоянии друг от друга (чтобы в случае, если магистральная труба повреждена, вода оттуда не попадала в дренажную систему и не перегружала ее).
