Как выбрать хорошие трубы для ливневой канализации: секреты подбора диаметров + таблица размеров с ценами

Жители многоэтажных домов чаще всего не обращают внимания на то, куда девается вода после ливня или в процессе таяния снега. Зато в полной мере проблему отвода ливневых вод приходится решать владельцам частных домов.

Мы приветствуем нашего постоянного читателя и предлагаем ему статью о том, какие применяются трубы для ливневой канализации.

Нам хочется жить в чистеньком ухоженном доме, не иметь луж и лужищ на дорожках, потеков на стенах, застоя жидкости в саду, на поверхности грядок и цветников после ливня. Все эти проблемы решает дренажная система, состоящая из поверхностных водоприемников и системы трубопроводов для вывода стоков в коммунальный коллектор.

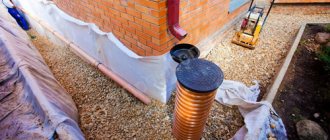

Устройство ливневой канализации

Ливневая, или дождевая канализация – это канализационная система, предназначенная для организации быстрого отведения осадков или талых вод. В городах и крупных благоустроенных поселках существуют коллекторы, к которым присоединяются локальные системы отвода атмосферных вод от различных объектов – жилых домов, цехов, складов, ферм, общественных зданий, улиц и тротуаров, частных домов.

Ливневая канализация бывает следующих видов:

• Открытая – ливневые стоки отводятся с помощью специальных лотков или желобов, открытых канав, каналов, арыков.
• Закрытая, или глубинная – стоки после сбора в лотки поступает в колодцы и с помощью системы подземных трубопроводов выводится в естественные водоемы (редко на очистные сооружения).
• Смешанная – часть системы состоит из закрытых трубопроводов, часть состоит из открытых лотков и каналов.

Локальные системы подразделяются на точечные и линейные.

Следует иметь в виду, что устройство поверхностной ливневки ни в коем случае не отменяет устройство пристенного дренажа вокруг фундамента зданий. Такой дренаж устраивают ниже уровня промерзания для защиты зданий от грунтовых вод.

Открытая и глубинная ливневка

Открытая система ливневой канализации – это дренажные канавы и каналы, ливнеотводы из лотков с решетками, дождеприемники для вертикальных сливов водосточных систем на зданиях, колодцы для сбора палых вод и переброски их в систему транспортировки (открытую или закрытую). Открытая система одновременно служит и для сбора и для транспортировки воды.

Каналы (арыки) – это в целом про поля или (иногда) это открытый коллектор, транспортирующий стоки в естественные приемники (реки, озера, пруды, ставки, ручьи, овраги). Дренажные канавы применяют для осушения заболоченных достаточно крупных участков – они занимают довольно много места и на городских небольших участках обычно не применяются. На приусадебных участках и в городской системе канализации применяются лотки и точечные дождеприемники, для приема воды из водосточной системы зданий также применяют дождеприемники.

Глубинная ливневка — это система трубопроводов и коллекторов, транспортирующая собранные с поверхности дождевые и талые воды в коммунальный коллектор и далее в естественные (в редких случаях искусственные) водоприемники. Иногда путают транспортную трубопроводную систему ливневой канализации с глубинным дренажом, защищающим здания и осушающим заболоченные участки. У этих двух систем очень разное устройство и назначение. Глубинный дренаж не может быстро собрать и отвести палые воды – для этого нужны поверхностные дождеприемники.

Точечная и линейная

Линейная канализация – система дождеприемных лотков, закрытых решетками, или система труб, или система канав и каналов.

Точечная канализация – дождеприемники, собирающие жидкость от системы водостока, или из отдельных мест на тротуаре, дороге, пешеходной дорожке, газоне или цветнике. Дождеприемники закрываются сверху решеткой и оборудуются мусорной корзиной – для задержания листьев и крупного мусора, иногда в конструкции имеется пескоуловитель. Стоки от дождеприемника отводятся или по трубе, или по лотку с решеткой.

Внутренний и наружный трубопровод

Часть трассы водоотведения, идущая от бытовых приборов к общим стоякам и выводу, называется внутридомовой или внутренней. Обычно она не подвергается внешним механическим нагрузкам, но может являться напорной (сброс производится благодаря дополнительной подкачке).

Такие отводы и их стыки должны держать расчетное давление, быть легкими, а также удобными в замене узлов и дополнении сети новыми отводами в случае реконструкции. Внутренняя система также должна выдерживать временные высокие (до 100 С) и текущие (50–70 С) температуры бытовых стоков, а также высокое содержание в них агрессивных веществ (кислот, щелочей) в неразбавленном состоянии.

Общедомовой слив выходит наружу – где канализация, уходя под землю, обычно нуждается в теплоизоляции. В суровых климатических условиях и при малых диаметрах применяются дополнительные меры по утеплению, в подземной части системы (вплоть до прокладки греющего электрокабеля).

Все же наружная канализация должна выдерживать даже замерзание своего содержимого. Также она больше по диаметру, достаточно пластична и прочна, чтобы выдерживать боковые, статические и динамические нагрузки сверху. Наружные системы обычно самоточные – то есть проток осуществляется только за счет перепада уровней.

Диаметры канализационных труб, подведенных к бытовым приборам, – стандартные (самая крупная – к унитазу, из-за необходимости быстро сбросить большой объем воды). В многоквартирном доме стояки рассчитаны с нужным запасом.

Важное: диаметр трубы для канализации считается как сумма нагрузок по всем бытовым устройствам в доме + возможное подключение отводов, чтобы осушить участок.

Преимущества использования труб для ливневки

Для сбора воды с поверхности трубы мало пригодны – для этого используют лотки и дождеприемники. Зато для транспортировки трубы удобнее поверхностных систем. Их преимущества:

• Основное преимущество – возможность проложить на некоторой глубине в любом удобном месте – поперек и вдоль дорог, тротуаров, газонов, зеленых насаждений. Прокладка открытых лотков не всегда бывает удобна, для протока большого количества воды лотки и желоба не выпускают. Зато трубы бывают очень больших диаметров. Прокладка канав и открытых каналов в городе занимает много места и небезопасна – в них может упасть человек. В России встречаются города с очень обильными ливнями и системой каналов – и в новостях регулярно появляются сообщения о травмах и несчастных случаях, связанных с каналами. При устройстве открытых канав на частном участке опасность для домочадцев только увеличивается.
• Прокладка трубопроводов намного дешевле, чем устройство бетонных каналов и канав. Это относится к отводу большого количества воды, укладке труб большого диаметра и прокладке каналов или канав. Но если у Вас на участке есть выбор – проложить желоба с решетками или закопать на глубину 1 м трубу диаметром 100 мм, то легче, конечно проложить лоток с решеткой. К тому же поверхностную систему легче чистить.
• Стыковка труб не представляет особой сложности – почти к любым трубам выпускаются всевозможные муфты, тройники, повороты и другие комплектующие.

Гофрированные трубопроводы

Когда проектируется ливневая канализация, из каких труб ее собирать — главный вопрос. Основная проблема — большое количество соединений, каждое из которых становится фактором риска. Для прямых труб нужны траншеи соответствующей формы. Если необходимо обогнуть какие-либо объекты, приходится использовать фитинги нужной формы. Все эти сложности можно исключить, используя гофрированные трубы.

Они обладают большой длиной, способны изгибаться в любую сторону, поэтому не нуждаются в фитингах. Исключением становятся только участки примыкания, разветвления. Гофрированные трубопроводы выпускаются в стандартных размерах. Наибольшим спросом пользуются 110 мм (для внутренней части) или 200 мм (для внешних участков системы). Единственным недостатком этих каналов можно считать присутствие множественных неровностей на внутренних стенках. Для исключения опасности появления засоров следует использовать эффективные фильтры-песколовки, которые надо периодически очищать.

Что будет если выбрать неправильно?

Неправильный выбор труб для системы отвода ливневых и талых вод чреват следующими неприятностями:

• При сильных ливнях стоки не будут успевать стекать в систему канализации и будут скапливаться на тротуарах, дорожках, в зоне зеленых насаждений, дорогах, площадках и т.д. Вода будет мешать ходить пешеходам и ездить транспорту, а электротранспорт вообще придется остановить (по требованиям техники безопасности).
• Стоки могут размыть газоны, цветники, огороды; на участках с большим уклоном может серьезно повредить верхний плодородный слой и вызвать эрозию почв.
• Но самое неприятное – если вода с кровель зданий будет скапливаться в районе дождеприемника и просачиваться в почву возле фундамента. Это может привести к замоканию фундамента и стен, просачиванию воды в подвальные помещения, возникновению плесени и грибка.

Подбираем трубопровод в частный дом и на дачу

Порядок действий:

1. Пересчитайте все подключаемое оборудование и рассортируйте по нагрузке на сеть (унитазы и биде единовременно сбрасывают большие массы). По таблице выше подберите, какой диаметр нужно к ним подключать.
2. Рассчитайте нагрузки на стояки и общий вывод. Для частного дома – диаметр наружного отвода (бытовая канализация + дождевые стоки).
3. Отдельно выделяется оборудование, сбрасывающее воду, близкую к кипению. Исходя из этого, уточните материал, наиболее подходящий в данном случае.
4. Полученная система (отводы, стояк, фановая, внешний вывод), скорее всего, будет комбинированной по материалам (ПВХ+металл). Некоторые типы систем, затратные при монтаже (бетонные), окупаются долгим сроком службы.
5. Разметив приблизительную схему прокладки, учитывайте, что повороты срезаются под 45 градусов и засоры возникают обычно на этих участках и на ветвлениях системы. Если поблизости нет подключаемых устройств, имеет смысл обустроить ревизионные отверстия.

Помните о том, что расчет выполняется с запасом (в многоквартирных домах общедомовые стояки уже учитывают возможные нагрузки, но могут не держать давление).

Виды труб

Для отвода ливневых вод применяют самые разнообразные виды труб. В последние десятилетия к традиционным чугунным, стальным и бетонным добавились современные и очень разнообразные пластиковые.

Асбестоцементные

Асбоцементные трубы для ливневок применяют уже очень давно. Они не ржавеют, относительно долговечны, достаточно прочны, химически инертны. Но в последнее время из-за своих недостатков потеряли былую популярность. Недостатки: вес, хрупкость, стоимость, отсутствие готовых фитингов, сложность монтажа. Срок службы – 30 лет, что по нынешним меркам не очень много.

Металлические

То есть стальные трубы. Прочные, надежно соединяются сваркой. Оцинкованные прослужат лет 40, но стыки ржавеют, как и обычные «черные» трубы. «Черные», то есть без покрытия, трубы простоят лет 25. Тяжелые, сложно монтировать, перевозить. Зарастают солями магния и кальция и ржавеют.

Чугунные

Раструбные изделия довольно легко собираются в трубопровод. Очень тяжелые, прочные, надежные, могут простоять лет 50. Зарастают солями и ржавеют, но медленнее, чем стальные.

Пластиковые

Для подземных трубопроводов практически применяются поливинилхлоридные и из полиэтилена низкого давления. Изделия из полиэтилена высокого давления стоят дороже и не выпускаются больших диаметров, имеют недостаточную жесткость для укладки в землю. Полипропилен слишком хрупок и стоит подороже. Эти материалы применяются только для водоснабжения и отопления в помещении.

Пластиковые трубы характеризуются очень гладкими стенками – на них не оседают соли; они не ржавеют, химически инертны, устойчивы к биологическим загрязнениям. Гладкие стенки обеспечивают большую скорость и объем отводимых стоков, возможность укладывать трубопровод с небольшим уклоном.

Пластик обладает достаточной прочностью и некоторой пластичностью, он не хрупкий. Пластик монтируется при помощи специальных муфт, можно применять традиционные раструбные канализационные элементы. Цена на пластик невелика. В сейсмоопасных районах, при опасности оползней, подвижек грунта прочность пластиковых трубопроводов может оказаться недостаточной.

Металлопластиковые

Максимальный наружный диаметр металлопластиковых изделий – 48 мм (внутренний – 40 мм). Основная особенность металлопластика – способность уменьшать температурное расширение трубы – остается не востребованной при подземной прокладке при стабильной прохладной температуре. Ливни горячими не бывают. Поэтому металлопластик для подземных трубопроводов не применяют.

Стеклопластиковые

Стеклопластик – композит, состоящий из полиэфирных или эпоксидных смол и волокна из стекла, базальта или углерода. Легкий, прочный, химически инертный материал, не подверженный коррозии. По прочности сравним со сталью. Эти особенности делают его одним из самых перспективных материалов для ливневки. Недостаток: относительно большая цена. Монтаж: традиционная сборка раструбных элементов, как у чугуна; сборка изделий с фланцами; муфтовое соединение; бугельное соединение (с помощью специальной фурнитуры и болтов).

ПВХ

Очень прочные, легкие, надежные и недорогие трубы. Небольшую сложность представляет монтаж – требуются специальные муфты и клей.

Гофрированные

Самый перспективный и прочный вид пластиковых труб. Бывают однослойные и двухслойные, имеется множество разновидностей фитингов. У двухслойной гофры наружная стенка имеет изгибы по длине, внутренняя стенка гладкая. Имеют все достоинства однослойных пластиковых труб, но намного прочнее их. Цена несколько выше, чем у однослойных, но она с лихвой окупается прочностью и долговечностью. Двухслойная гофра может простоять более 50 лет.

Прочие

Раньше применялись керамические трубы больших диаметров – очень долговечные, но тяжелые, хрупкие и сложные в монтаже (к тому же для них практически нет фитингов). Применяли и очень тяжелые железобетонные (обычно их называют бетонными) трубы больших диаметров. Сейчас эти виды постепенно отходят в прошлое. Хотя для коллекторов очень больших размеров и там, где от труб требуется большая прочность, железобетон все ещё применяют.

Технические требования

К трубам наружной ливневой канализации предъявляется целый ряд требований, а именно:

• Прочность — они должны хорошо переносить давление грунта;
• Термостойкость;
• Устойчивость к воздействию низких температур в течение длительного времени;
• Устойчивость к воздействию влаги и ряда химических веществ. Поскольку система заглубляется в землю, на нее может оказываться неблагоприятное воздействие активной среды почвы и сточных вод;
• Гладкость внутренних стенок, во избежание образования накоплений и заторов;
• Значительная длина. Чем меньше соединений потребуется, тем надежнее будет вся система.

Какая лучше и почему?

Лучшая труба – двухслойная гофрированная или из стеклопластика. Прочная (гофра – еще и пластичная). Если у Вас сейсмоопасный район или есть опасность оползней, придется укладывать стальной, чугунный, стеклопластиковый трубопровод. Но если Вам нужно провести трубопровод до коллектора на глубине менее 2 метров и особых сложностей в геологии и нагрузке на поверхность почвы не наблюдается, то лучше выбрать недорогие трубы ПНД или ПВХ и не заморачиваться. Лет 50 они простоят. А может быть, и больше.

Расчет диаметра трубопровода

Для расчета диаметра сначала необходимо рассчитать количество отводимой жидкости по формуле:

Q=q20*F*φ, где

Q – количество воды, которое должна вывести канализационная система при дожде;

q20 – интенсивность атмосферных осадков в течение 20 минут. Эта информация имеется в местной геодезической службе;

F – площадь участка или дома. Площадь дома равна площади горизонтальной проекции дома (с учетом свеса кровли). Не надо рассчитывать площадь скатов кровли;

φ – поправочный коэффициент, зависящий от типа поверхности защищаемого участка. Обратно зависит от способности поверхности впитывать воду. Для асфальта – 0,95; для бетона – 0,85, для кровли – 1,0; для щебня – 0,4; для грунта – 0,75, песок или гравий – 0,4.

Диаметр определяется по таблицам Лукиных. Зная расход воды в л/с, можно определить необходимый диаметр трубы. Соотношение h/D (высоты наполнения трубы жидкостью к внутреннему диаметру трубы) следует принимать равным 1. Таблицы и счетчики на их основе легко доступны в интернете.

Ориентировочная цена (таблица)

На стандартном городском участке чаще всего применяют трубы с наружным диаметром 110-160 мм. Цены на изделия этих диаметров приведены в таблице.

Стеклопластиковые трубы выпускаются диаметром от300 мм и больше – для частного дома они не подходят.

Технические характеристики труб для дождевой канализации

Трубы, которые будут использоваться для обустройства ливневой системы, должны соответствовать условиям их эксплуатации:

• прочность – расходный материал должен выдерживать различные механические воздействия, включая сжатие, изгиб и удары;
• переносимость ультрафиолетовых лучей – трубы, монтируемые на поверхности участка, должны выдерживать воздействие солнечных лучей;
• стойкость к агрессивным реагентам – по системе будут протекать осадки с разными примесями;
• устойчивость к температурным перепадам – расходный материал будет находиться в одном положении круглый год. Поэтому рекомендуется отдавать предпочтение трубам, устойчивым к зимним и летним температурам.

Что нужно учесть при монтаже труб

Основное условие – под трубу необходимо сделать подушку из 15 см мелкого щебня и 15-20 см песка, засыпать песком, сверху насыпать слой песка 15-20 см. Засыпка песком предохранит трубу при небольших просадках грунта и при пучении при промерзании.

Обязательно должен быть выполнен уклон не менее 2 мм (не 1-2%!) на погонный метр и не должно быть участков с отрицательным уклоном (с прогибом труб).

Не стоит делать ливневку с диаметром меньшим, чем 100 мм – чистить придется чаще.

Под дорогами и площадкой для автомобиля пластиковый трубопровод необходимо проводить в чехле из стальной трубы.

Трубы придется чистить. Поэтому на трубопроводе должны быть колодцы. Накопительные или для прочистки – любые. Расстояние между колодцами не должно превышать 50 м, между ними не должно быть больше одного поворота трубопровода (в таком случае колодцы придется устанавливать чаще).

Нюансы монтажа

Укладке труб ливневой канализации обязательно предшествует подготовительный этап, включающий составление точной схемы, учитывающей особенности ландшафта.

Обратите внимание! Ливневку закрытого типа правильнее прокладывать ниже точки промерзания грунта. Если это сопряжено с большими трудностями, стоит предусмотреть дополнительную тепло- и гидроизоляцию трубопровода.

Укладка труб осуществляется на гравийную или песчаную подложку. При большом заглублении, для снижения давления на трубопровод, его засыпают в два этапа: поверх тщательно утрамбованного невысокого нижнего слоя насыпается второй. Для возможности проведения очистных или ремонтных мероприятий стоит предусмотреть вставку специальных ревизионных элементов. Правильнее монтировать эти элементы вблизи поворотов основной трассы – в местах наибольшей вероятности образования засоров. Также, в зависимости от крутизны поворота и выбранного трубного материала, возможно, потребуется установка специальных фитингов.

Чтобы обеспечить свободный ток воды и возможность самоочистки, ливневая канализация укладывается с небольшим уклоном. Как правило, для нормального функционирования системы достаточно уклона в 2-3 см.

Внутри дома

В первую очередь приступают к монтажу внутренней канализации. Для этого нужно определиться, в каком месте будут расположены все сантехнические узлы: унитазы, раковины, ванны, посудомоечная машина. Монтаж водопровода из пвх труб ведется от источников слива к центральному стояку.

Перед началом работы нарисуйте примерную схему, которая позволит провести расчет количества труб и соединительных элементов. Приобретайте пвх материал с небольшим запасом.

Канализация в частном доме монтируется двумя способами: скрытый и открытый. В первом случае трубы идут внутри стен. Это удобно, если в доме нет внутренней отделки. В противном случае придется выбивать специальные туннели – штробы. Открытый водопровод монтируется снаружи. Его придется скрывать специальными коробами. В противном случае стены будут выглядеть не эстетично.

Некоторые нюансы, которые важны при устройстве канализации:

1.Для стояка используется труба пвх диаметром 110 мм. Такой размер актуален в частном доме, который имеет два этажа;

2. В небольшом жилье лучше монтировать не два стояка, а один центральный. А стоки от всех узлов сводить к нему. Также у стояка должны быть люки для прочистки трубы. Это позволит быстро справиться с засорами канализации;

3. От унитаза должна быть установлена пвх труба 100 мм и более;

Современные унитазы, которые оборудованы экономными сливами, а также фирменные подвесные системы можно монтировать на трубу из поливинилхлорида 90 мм. Именно такая величина является европейским стандартом для этого типа сантехники. Поэтому, приобретая качественный европейский продукт, можете устанавливать меньший диаметр выводной трубы (90 мм).

4. Диаметр труб для стиральной и посудомоечной машин не превышает 30 мм. К ванне, раковине и душевой кабине – около 30-50 мм;

5. Общая разводка по дому – это трубы из поливинилхлорида 40-50 мм;

6. Установка безнапорного водопровода ведется под уклоном. Диаметр от 50 до 80 см укладываются с наклоном 2 см на один метр трубы. Диаметр 80-110 нуждается в наклоне 3 см на метр трубы.

Определение и нормативная база

Ливневая канализация, она же, дождевая, она же, ливневка – это многокомпонентная инженерная система, предназначенная для сбора и отвода осадков и талых вод. Но если в большинстве случаев она ориентирована именно на избавление от лишней влаги, то в некоторых ситуациях может использоваться и для получения недостающей. Когда на участке проблемы с водоснабжением, дождевая вода станет отличным подспорьем. Сколько реально собрать с крыши в зависимости от площади и уровня осадков, при желании можно посчитать точно, но есть и результат «натурных испытаний».

ГераsимУчастник FORUMHOUSE

Мой статистический пятачок: крыша 100 м², слив в четыре угла, один угол заведен в купель куба на четыре. Полную (с 25 м² крыши) купель заливает за месяц. Не Москва, но север Подмосковья.

И пусть эта вода будет технической и «по дороге» насобирает пыли и мусора, ее вполне реально использовать для полива и других нужд, не требующих кристальной прозрачности.

В более же привычном функционале ливневая канализация дома совместно с отмосткой, защищает фундамент дома и других строений и предотвращает образование застойных луж. Это на песчаных почвах при низком УГВ через пару-тройку часов после дождя уже нигде ничего. А на глине, да еще с высокой верховодкой и летом, не то в межсезонье, без сооружения ливневой канализации будет не двор, а болотце.

Хотя практически все существующие нормативы носят рекомендательный характер в отношении объектов частной сферы – это не повод ими не пользоваться. Зачем изобретать очередное подобие колеса, когда все уже продумано и просчитано, осталось только применить. При расчете ливневой канализации для своего загородного дома нужно ориентироваться на действующие СП 32.13330.2018 Канализация. Наружные сети и сооружения. СНиП 2.04.03-85. На данный момент, это последняя актуализированная редакция, разработанных еще в другом веке и другом государстве правил. Она действует и в отношении только строящихся, и в отношении уже эксплуатировавшихся, реконструируемых систем водоотведения.

Эксплуатация и обслуживание

Чтобы система ливневой канализация исправно работала десятилетиями, сохраняя пропускную способность, после строительства необходимо соблюдать правила эксплуатации и периодически проводить обслуживание.

• Дождеприемники, лотки и остальные наружные элементы ливневой канализации дома должны быть закрыты решетками, чтобы предотвратить попадание крупного мусора.
• После весенних паводков и ливней проводится осмотр приемников и поворотных колодцев и очистка при необходимости.
• Каждые два года проводится капитальная чистка всех элементов системы от мусора и осадков, включая промывку из шланга.
• Каждые десять-пятнадцать лет, если необходимость не возникнет раньше, выполняют капитальное обслуживание, промывая систему от наносов и наслоений водой под давлением в обоих направлениях. Жесткие засоры удаляются при помощи механического способа, если гидродинамический не дал результата.

Своевременный уход за отдельными частями и периодический за всей системой – это залог беспроблемной работы, а ремонт если и потребуется, то без необходимости демонтажа.
