Прочитай, как рассчитать водосточную систему: по формуле, онлайн калькулятор

Подготовительные работы или с чего начать?

Главная задача водостока — отвод воды с крыши дома. Для нормальной работоспособности системы важна её пропускная способность, поэтому первым пунктом расчета водостока является выбор типа системы, а также диаметра труб, желобов.

Как правило, в небольших частных домах используется наружная система 120х90, где 120 — диаметр желоба, 90 — водоотводящих труб.

Для больших коттеджей и домов, предпочтительнее использовать систему 150х100. Её пропускной способности достаточно для того, чтобы нормально функционировать даже в сильный ливень.

Существуют формулы точного расчета объема дождевых вод в зависимости от площади крыши, региона, интенсивности осадков, но обычным гражданам вникать в такие тонкости необязательно.

Достаточно знать общую площадь крыши, спланировать расположение сливных труб и, основываясь на эти данные, выбрать диаметр элементов водостока.

Исходные данные

Для правильного расчета и выбора водосточной системы необходимо:

1. Измерить высоту дома. Замер производится при помощи строительной рулетки. Измеряется расстояние от отмостки (земли) до края карниза.
2. Измерить длину карниза со всех сторон крыши. Важно знать длину каждого ската, так как от этого зависит точность расчетов необходимого количества элементов конструкции.
3. Рассчитать общую площадь кровли. Основываясь на полученные данные можно оптимально подобрать систему водоотведения.
4. Посчитать количество наружных и внутренних углов крыши.

Важно: если крыша вашего дома имеет сложную конструкцию с большим количеством углов, то для правильного расчета элементов водостока лучше воспользоваться онлайн-калькуляторами от компании производителя системы.

Расчетная площадь сбора желобов в зависимости от диаметра и расположения сливных труб.

Желоб диаметром 110 мм при установке сливной трубы по центру ската способен обслуживать до 177 м2. Желоб аналогичного диаметра при сливной трубе, установленной по одному краю ската, обслуживает до 89 м2. Желоб диаметром 120 мм, способен принимать воду с площади 238 м2, а 150-й с 380 м2.

Установив сливную трубу по одному краю ската с желобом 120 мм, можно обеспечить отвод воды с кровли площадью 118 м2, а 150-й в аналогичных условиях справиться с обслуживанием кровли площадью до 190 м2.

Площадь водосбора сливных труб в зависимости от расположения.

Труба диаметром 70 мм, при установке по центру ската обслуживает до 217 м2 кровли.

Установив такую по одному краю, можно обеспечить водоотведение с площади до 149 квадратов. 90-я труба при центральном расположении способна собирать воду с 355, а 110 с 620 метров квадратных.

Сместив 90-ю и 110-ю трубу на один край ската, площадь водосбора снизиться и составит 245 и 423 м2 соответственно.

Очевидно, что установка отводов по центру ската выгоднее, т.к. при одинаковом диаметре труб, пропускная способность системы значительно выше.

Согласно рекомендациям, для нормального функционирования

системы, одна сливная секция должна обслуживать не более 12 погонных метров водостока. Если длина водостока на одной стороне дома превышает 12 метров, то нужно устанавливать две или более, в зависимости от общей длины.

На что влияет и от чего зависит диаметр водосточной системы

Грамотный расчет диаметра – ключевой фактор, который влияет на эффективность конструкции и ее возможность выполнять возлагаемые функции. Чем больше d, тем лучшей пропускной способностью обладает водосточный желоб и труба, но и цена увеличивается.

Такой широкий «диапазон» диаметра и его выбор зависят от следующих моментов:

• Площади сбора воды
• Схемы размещения точек слива и от их количества (нагруженная и ненагруженная схема слива)

Площадь сбора

Для расчета данного параметра на один желоб, следует воспользоваться формулой:

S= L (а+в/2), где

L – длина крыши вдоль конька;

а – проекция на горизонтальную плоскость ската крыши, с которого стекают осадки;

в – высота крыши.

Приведем пример. Данные кровли:

• Высота – 2 м.
• Длина – 10 м.
• Ширина проекции – 5 м.

Следовательно, используя формулу, выполним расчет: S= 10(5+2/2)=60 м2.

Размещение точек слива

При достаточном количестве точек слива, т.е. при ненагруженной системе, можно выбрать параметры водостока – 125/100 мм с площадью кровли от 100 кв. м.

Точное количество точек слива зависит от диаметра желоба. Данные представлены в таблице.

При нагруженной схеме (система водоотвода к одной воронке) – 150/120 мм с площадью кровли от 100 кв. м.

Нагруженная система предполагает использование размеров с запасом. Данные представлены в таблице.

При выборе лучше останавливаться на элементах большего d, что позволяет снизить риски загрязнения или образования ледяной корки. Важно, чтобы все элементы были от одного производителя, это поможет избежать ошибок в расчетах и монтаже.

На что обращать внимание при выборе

При выборе мы рекомендуем обращать внимание на:

• Норму осадков конкретного региона.
• Площадь крыши.
• Специфику архитектуры постройки.
• Уклон кровли.

Согласно требованиям DIN 18460-1989 диаметр трубы водосточной системы выбирается исходя из площади кровли и водопропускной способности. Данные представлены в таблице.

Для расчета количества труб водостока используют следующий вариант: 1 труба на 50 м2 площади ската кровли, расстояние между ними не должно превышать 10 м. В случае с диаметром на каждый квадратный метр площади кровли приходиться по 1,5 мм2 площади сечения трубы.

Виды

Исходя из названия систем водоотведения, можно понять, в чем их отличие. Наружная система монтируется по периметру карниза таким образом, что вода, стекающая с кровли, попадает непосредственно в желоб и далее, за счет уклона, двигается в сторону сливных труб, по которым спускается к земле.

При такой схеме отвода дождевых вод, сливные трубы можно расположить практически в любом месте по периметру крыши, а воду направлять за счет регулировки угла наклона желобов.

Наружная система предпочтительнее для частных домом или многоэтажных с двускатной или вальмовой формой крыши.

Внутренние водостоки монтируются внутри здания, и, как правило, с улицы видны только сливы, желоба вмонтированы в крышу или их может совсем не быть.

Используются такие системы преимущественно для плоских или немного вогнутых крыш с мягкой кровлей. Конструкция может работать по принципу раковины.

Водосток: разновидности

Для частного дома, 2–3-этажного здания и хозяйственной постройки реализуют различные варианты отвода воды.

• Неорганизованный водосток – предполагает свободное стекание воды с крыши. Это часто допускается на небольших постройках с односкатной кровлей, но хорошим решением не является даже в таком случае, так как фундамент дома оказывается незащищенным.
• Организованный внутренний – вертикальные элементы системы установлены внутри здания. Плюс – водосток не влияет на внешний вид, минус – сложнее монтаж.
• Организованная внешняя – самый распространенный вариант: отвод воды по трубам, размещенным на внешних стенах дома.

Чаще используется третье решение, так как оно вполне практично и достаточно просто в исполнении.

Расчет внутреннего водостока для плоской крыши

Для расчета водостока внутренней систем потребуется измерить периметр кровли и посчитать её площадь.

Общая длина такого водостока будет равняться длине периметра крыши.

Важно знать длину каждой из сторон крыши и количество углов. В зависимости от схемы водостока, количество сливных труб разное, но общая длина трубы постоянная и равняется высоте здания, поэтому расстояние от земли до края крыши тоже необходимо измерить.

Если планируется устраивать внутренний водосток по принципу воронки, то длина сливной трубы зависит от того, каким образом она будет расположена внутри здания. Такая конструкция должна планироваться и монтироваться еще на этапе строительства стен.

Количества воронок

Обратите внимание что на плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок. В случае засорения одной, вторая будет работать.

Длину крыши по ее продольной оси делят на количество воронок, получают шаг между воронками.

Пример расчета для внутреннего водостока (СНиП 2.04.01-85* п. 20.9.)

2500(пл. кровли уклоном 1.5%)*80 (л./с. с ГА)/10000= 20 л.с при норме на воронку в 10 см. — 12 л.с., следовательно для внутреннего водостока необходимо 2 воронки по 10 см.

Существующие на сегодня диаметры водостока

Размеры, предлагаемые российскими производителями – от 50 до 200 мм. Ранее применялось всего лишь три основных параметра – 100, 150 и 200 мм. Но за счет большого ассортимента от производителей и поставляемой на наш рынок импортной продукции диаметр водосточных труб значительно видоизменился. Сегодня какого-то одного установленного стандарта по ГОСТу в России не существует.

Ниже мы представим распространенные размеры водосточных труб и желобов:

• 80/100;
• 90/125;
• 100/125;
• 120/150;
• 150/200.

Наша компания предлагает оптимальные для множества крыш диаметры труб и желобов. Если система необходима для отвода осадков с кровли значительной площади, например, со складского или торгового здания, обратите внимание на большую водосточную систему из оцинкованной стали 120/150 или 150/200 мм. Такая конструкция справится с высокой нагрузкой без деформации. Водостоки больших размеров подойдут также для крыш производственных и промышленных помещений.

Толщина стали составляет 0,5 мм, защитное полимерное покрытие – полиэстер. Собственник жилья может выбрать любой оттенок из каталога RAL, чтобы водосточная система стала не только защитой, но и украшением кровли.

«Водостокстрой» предлагает также системы для частного строительства – «Стандарт» и Евро «Aquarius» с размерами 100/125 мм. Системы обладают хорошей пропускной способностью и доступной стоимостью.

Для негабаритных построек хозяйственно-бытового назначения (хозблоков, бань, беседок) мы рекомендуем малую водосточную систему 80/100 мм.

Наружная система

Классическая схема водоотведения частного дома – наружная. Её легко рассчитать и смонтировать даже не имея навыков в строительстве.

Как было сказано ранее, для расчета потребуется измерить периметр крыши и расстояние от земли до карниза. Для подсчета точного количества деталей конструкции, необходимо понимать из чего она состоит и правила монтажа системы.

Для удобства проведения расчетов, удобнее всего схематично изобразить крышу дома и расположение всех элементов водостока на листке бумаги. Обозначить все известные размеры будущей конструкции.

Из чего состоит наружный водосток

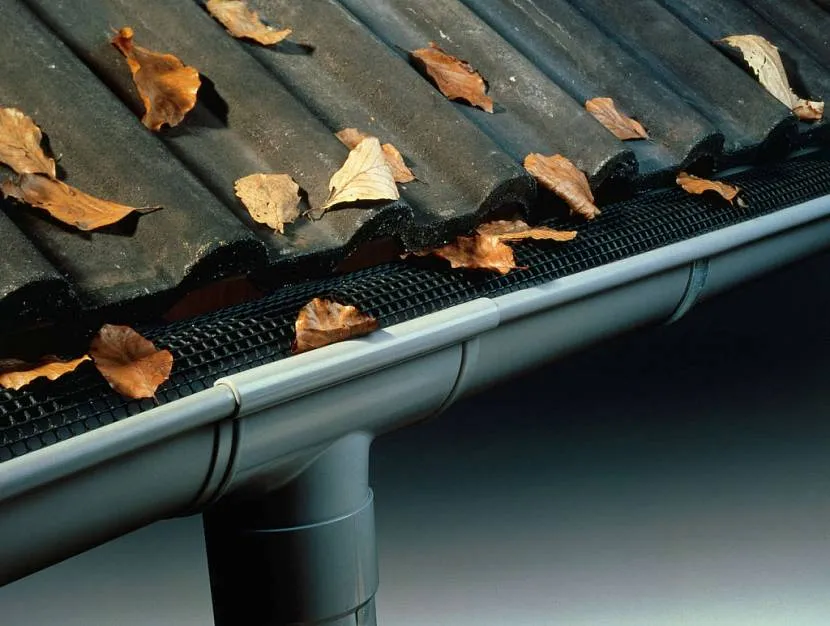

Основные элементы конструкции — сливные трубы и приемные желоба. Также используются угловые элементы, отводные, соединительные и крепежные.

Для систем, в которых сливы устанавливаются по центру ската, функцию соединительных элементов могут выполнять отводные. Внешний вид деталей конструкции в зависимости от производителя системы может отличаться, но принцип у всех один:

• соединительные – применяются для соединения деталей желоба;
• угловые – могут быть наружными или внутренними, либо совмещёнными с отводными;
• отводные детали предназначены для соединения желобов с приемными элементами;
• заглушки устанавливаются по тупиковым краям желобов;
• крепежные элементы желоба, металлические пластины которые монтируются на обрешетку;
• крепеж для сливных труб;
• слив — устанавливается на конце трубы отвода, необходим для регулировки направления сточных вод при открытой дренажной системе;
• муфта и колено сливной трубы, предназначены для соединения и изменения направления.

Для того что бы правильно рассчитать необходимое количество дополнительных элементов конструкции, необходимо знать принцип сборки.

Правила монтажа конструкции к крыше и стенам дома для конкретной модели производителя водостока. Эту информацию можно найти на сайте производителя.

Пример расчета

Например, необходимо рассчитать ПВХ водосток от компании Альта Профиль. Крепления такой системы пластиковые, согласно рекомендации, должны устанавливаться на расстоянии не более 60 см.

Для расчета необходимого количества креплений, достаточно разделить общий периметр крыши в метрах на 0,6. Также потребуется посчитать количество хомутов для крепления отводных труб.

Они должны устанавливаться с шагом 180 см, значит, для правильного расчета необходимо разделить высоту дома в метрах на 0,18 и умножить на количество сливных труб которые планируется устанавливать.

Соединительные муфты и колена водостока рассчитывается в зависимости от количества поворотов и длины сливных труб. Чем выше и сложнее контур дома, тем больше потребуется соединительных элементов сливной трубы.

Конструкция внешнего водостока

Состоит система для частного дома из нескольких элементов, количество которых определяется площадью крыши.

• Желоб – настенный или подвесной горизонтальный канал, по которому вода направляется в воронку.
• Водосборная воронка – приспособление, соединяющее горизонтальный и вертикальный элемент водостока.
• Труба – вертикальный элемент разного сечения, по которому вода передается в дождесборник.
• Соединительные элементы – для водоводов со спиральным, вертикальным швом, с зигами и прочим используются разные детали.
• Кронштейны для фиксации элементов.
• Обводы – требуются для обхода выступов, ниш, колонн и прочего.

Сборка самой конструкции не вызывает особых затруднений: схемы можно найти в документации ГОСТ, стандартный диаметр водосточной трубы и всех других деталей системы значительно облегчает монтаж. Однако прежде, чем возводить водосток, необходимо рассчитать требуемое число деталей и их размеры.

Калькуляторы онлайн от производителей

Для тех, кто малознаком с системой водоотведения, но хочет самостоятельно рассчитать и смонтировать водостоки, производители предлагают услуги онлайн калькуляторов расчета количества необходимых деталей.

Рассчитать количество деталей при помощи такой программы достаточно просто. Нужно ввести исходные данные:

• длину;
• ширину;
• высоту;
• ширину карнизного свеса;
• тип (односкатная, двускатная, четырехскатная, фигурная);
• материал фасада дома (для подсчета и выбора типа креплений хомутов сливных труб).

После того как данные введены, нажать кнопку «рассчитать». Программа произведет подсчеты и выдаст рекомендации по типу системы и количеству требуемых деталей. Все просто и удобно.

Ниже представлены ссылки на калькуляторы известных производителей систем водоотведения:

1. Grandline
2. Vestmet
3. Prof-listi
4. Docke- расчет количества и стоимости
5. Alta-profil
6. Galeco

Как рассчитать диаметр и число воронок

При подсчете количества элементов также приходится ориентироваться на площадь крыши: одна воронка в состоянии обслужить 0,75 м2 кровли. Обычно это равняется 10 м желоба. Если на отрезке в 12 м встречаются преграды для расширения, приходится монтировать компенсационную воронку. Показатель диаметра воронки должен соответствовать сечению водостока на нижнем участке.

Рассчитываются эти размеры с учетом паспортных данных трубопровода и его пропускной способности. При этом каждый водоотвод комплектуется персональной воронкой. Количество применяемых компенсаторов определяют, учитывая суммарную длину желоба и число препятствий, которые необходимо обойти.

Пропускная способность

Одна из основных характеристик водосточных конструкций – ее пропускная способность, на которую непосредственно влияет диаметр водостока для крыши. Благодаря данному параметру можно узнать объем жидкости, который она способна отвести с поверхности конкретной кровли.

Для того, чтобы правильно выполнить вычисления, нужно учитывать тип крыши, ее конфигурацию, а также климатические особенности региона относительно частоты и обилия выпадения осадков.

Если в процессе расчета водостока допустить ошибку, тогда система не справится с водяным потоком, который поступает в случае проливных дождей или быстрого таяния снежных масс. Вода в этом случае начнет переливаться через края водосточных желобов и пользы от такой конструкции не будет.

При расчете количества осадков, приходящихся на площадь водоотведения, пользуются формулой:

Q = S x q : 10000, где

Q – искомая величина, выраженная в литрах за одну секунду;

S – площадь поверхности кровли, с которой нужно отводить воду, измеряется в квадратных метрах;

q – максимальная интенсивность атмосферных осадков в л/(с х га).

Оптимальное количество воронок

Основное назначение внутренней системы водоотвода – это обеспечение удаления воды с кровли при любой температуре воздуха на улице и вне зависимости от количества осадков. Утилизацию воды рекомендовано осуществлять в общую или дождевую канализацию. Расчет количества воронок внутреннего водостока ведут по правилу: 1 воронка на 0,75 м 2 кровли и 1см 2 трубы для стока воды. Воронки внутренней системы располагают вдоль продольной оси кровли. Обустраивать воронки и стояки в толще наружных стен запрещено, по причине их возможного промерзания в зимний период времени.

Расчет количества водосточных воронок ведут с учетом следующих требований

:

• если нет препятствий для линейного расширения желоба длиной до 12 метров, тогда достаточно будет одной воронки;
• при длине желоба свыше 12 метров и есть препятствия для его расширения, тогда потребуется одна специальная компенсирующая воронка в конце уклона;
• если желоб опоясывает здание по периметру, тогда потребуется совместная установка воронок и компенсаторов.

Расчет водосточных воронок необходимо выполнять исходя из их паспортных данных, где содержится информация о геометрических размерах, способе крепления и пропускной способности. Количество водосточных воронок должно соответствовать количеству водосточных труб во всей системе водоотвода.

Материалы для желобов

Производители изготавливают желоба из различных материалов: ПВХ, металл, цинк, алюминий, медь и т.д. Выбор того или иного определяет качество и срок эксплуатации всей системы.
Пластиковые. Монтаж пластиковой водосточной системы является самым популярным, и привлекает владельцев своей стоимостью. Использование в производстве современного высокопрочного поливинилхлорида позволило водостокам выдерживать значительные механические и химические нагрузки, влияние УФ-лучей. К достоинствам также можно отнести:

• Разнообразие цветовой гаммы;
• Возможность изготовления труб различного сечения (квадратные, круглые и т.д);
• Слабое сцепление пластика со льдом.

Изделия из ПВХ довольно существенно реагируют на температуру, изменяя свой объем, при низких температурах они сжимаются и застывают, а при горячих — расширяются. Однако это не означает, что желоб не будет нормально функционировать по своему предназначению.

Металлические. Чаще всего изготавливаются из нержавеющей стали, они отличаются высочайшей прочностью, влияние воды на материал не заметно даже по прошествии многих лет. Существенный недостаток конструкции — вес. Поэтому установка такого желоба будет сложнее и дороже, чем модели из ПВХ.

Оцинкованные. Сторонники оцинкованных водосточных систем (часто с добавлением титана, меди и алюминия) хвалят их изысканную эстетику. Помимо этого, они могут эксплуатироваться до 100 лет и за этот период не потребовать покраски или ремонта. К сожалению, эти модели довольно дорогие.

Алюминиевые. Они дешевле металлических и оцинкованных. Положительная особенность материала — обеспечение высокой скорости потока воды из-за небольшой шероховатости труб. Однако их не рекомендуется использовать для построек, расположенных у моря, из-за недостаточной солеустойчивости.

Медные. Имеют необычный внешний вид и впечатляющую цену, несмотря на это отличаются долговечностью — срок службы составляет до 300 лет. К недостаткам можно отнести ограниченность в цветовой палитре и легко возникающую коррозию.

Кровельные воронки для плоской кровли

Такие водосточные элементы изготавливаются из большого количества материалов. Это может быть как пластик, так и металл, и так далее.

Выбор элементов рекомендуется выполнять на основании материала, из которого сделана крыша. Например, если кровля из металла, воронки должны быть такие же. Если в основании крыши использованы полимеры – рекомендуется брать водостоки из полимерных соединений.

Самая простая конструкция воронки обладает бортом для приема воды, стаканом и колпаком. Каждое изделие обязано соответствовать следующим условиям:

1. Место монтажа элемента со слоем изоляционного кровельного настила должно быть герметическим. Для достижения этого эффекта рекомендуется поклейка гидроизоляции на борт самой воронки.
2. Крышка водостока должна быть съемной. Стакан может представлять собой одно устройство с приспособлением.
3. Колпак должен плотно фиксироваться на посадочное место в системе.
4. Чтобы в воронку не попал мусор, воронка защищается специальным фильтром.

Основные производители

Среди популярных производителей воронок для стока воды следует отметить:

Технониколь

Предлагает качественные водоприемники с обжимными фланцами, листоуловителями, подогревающими возможностями и без них различных сечений.

SK TUOTE OY (Финляндия)

Выпускает преимущественно полимерные водоприемники с разными вариантами поперечника.

«Техноресурс» (РФ)

Производит различные варианты приемников воды с фильтрами, которые оснащены подогревом или же без него.

Как устроен наружный водосток

В состав наружного водостока входит несколько элементов, точное число которых зависит от площади кровли:

• Желоб. Имеет вид подвесного канала, транспортирующего воду в сторону воронки.
• Водосборная воронка. С помощи этого элемента происходит соединение горизонтального и вертикального участка водосточной системы.
• Труба. Может иметь разный диаметр. Служит для передачи воды в сборную емкость.
• Соединители. Вертикальные, горизонтальные и зиговые водоотводы могут оснащаться различными соединительными элементами. Для их фиксации в комплекте системы имеются кронштейны.
• Обводы. Дают возможность обойти различны ниши, выступы, колонны и т.п.

При расчете бокового водослива следует учитывать следующие условия:

• Если длина желоба в пределах 10 метров и препятствий для линейного расширения нет, достаточно одной воронки;
• Если длина больше и/или есть препятствия для линейного расширения – в конце уклона устанавливают дополнительно компенсирующую воронку.

Метки: водосточный, расчет, сечение, труба

« Предыдущая запись

Содержание

• Выбор оптимального материала изготовления.
• Построение схемы разводки водостока.
• Расчет количества необходимых деталей.

Изделия из оцинкованной стали не стоит рассматривать для монтажа на жилой дом. Низкая стоимость материалов не сделает установку дешевле: для монтажа потребуется много времени, а герметично собрать изготовленные кустарным способом детали – практически невозможно. Сталь, покрытая тонким защитным слоем оцинковки, начнет ржаветь через 2 – 3 года, придется устанавливать новую систему. Современные бюджетные водостоки изготавливают:

• Из металла в полимерном защитном покрытии.

Эстетичный вид и приемлемая цена: преимущества пластиковых водостоков

Недорогие пластиковые детали могут без поломок служить десятилетиями. Изготавливают компоненты из поливинилхлорида – полимера на основе акриловых смол. Желоба и трубы имеют сверхлегкий вес, удобны в транспортировке и не требуют специальных навыков при монтаже.

Элементы пластиковой системы

Отлично подойдут пластиковые системы для установки на невысоких одноэтажных жилых домах, хозяйственных постройках, гаражах, дачных домиках. Монтируются на старые кровли с крепежом на ветровой доске. Производители рекомендуют ПВХ для организации водостока на крышах мансардных этажей: пластиковые лотки практически бесшумные, в отличие от металлических.

Материал достаточно хрупок и не отличается прочностью. Подвержен механическим повреждениям, особенно при низкой температуре воздуха. Поэтому при выборе системы для установки пластикового водостока для крыши в регионе с холодным климатом стоит предусмотреть одновременный монтаж греющего кабеля. Кровельное покрытие обустраивают с обязательным наличием снегозадержателей, чтобы снизить риск поломки водостока при схождении снега.

Водостоки из металла с полимерным слоем относятся к средней ценовой категории. Изготавливают детали из сплава стали, сверху наносят несколько слоев полимера для защиты короба от воздействия воды. При расчете водосточной системы следует учесть и цену монтажа: устанавливать самостоятельно металлопластиковые детали сложно. Желоба имеют достаточно большой вес, монтировать на высоте лотки в одиночку нельзя.

Металлопластиковый водосток: детали

Металлопластик – оптимальный выбор для:

• Сборки водоотвода для загородных коттеджей большой площади и высоты.

• Монтажа лотков на стропильные доски – допускается увеличение интервала между креплениями до 90 см.

• Установки в сложных климатических условиях.

Только после выбора материала изготовления приступают к проектированию схемы. Чтобы посчитать без ошибок водосточную систему на крышу, необходим план кровли. Для проектирования придется выполнить несложные замеры, поэтому понадобятся: длинная рулетка, калькулятор и около часа времени.

Схема установки водостоков

Условно всю систему кровельного водосбора можно разделить:

1. Кровельные горизонтальные линии, основная функция которых – сбор стекающей с крыши воды.
2. Вертикальные водостоки, принимающие воду из лотков.
3. Система отвода – наземные или вкопанные в грунт приемники дождевой воды, соединенные с нижней частью водостока.

Разметка линий для кровель разной формы

Чтобы правильно рассчитать водосточную систему, необходимо определить диаметр труб и сечение лотков. Правильно подобранный размер деталей – это гарантия того, что вода не начнет переливаться через края желоба в сильный дождь.

Расчет площади ската крыши

Определяют типоразмер изделий, опираясь на показатели:

• Площади обслуживаемого ската кровли.

• Среднего количества осадков в регионе.

Нужно ли вычислять общую площадь всей крыши? На самом деле, достаточно ориентироваться по плану и выбрать для замеров самый большой свес. Длину ската умножают на высоту. Согласно нормам, при расчете диаметра изделий нужно учитывать угол наклона свесов кровли и количество осадков, отводимых с крыши. Но практика показывает, что при выборе диаметра компонентов можно ориентироваться на рекомендации производителей, просчитанные по площади кровли:

1. Если площадь ската составляет до 50 м 2. сечение лотка – 100 мм, диаметр отвода – 75 мм.
2. Площадь до 100 м 2. сечение желоба – до 125 мм, диаметр труб – 87 мм.
3. Для крыш с площадью до 200 м 2. сечение лотков – до 150 мм, диаметр водостока – 100 мм.

Предлагаем ознакомиться: Водяной теплый пол толщина стяжки над трубой

Типоразмеры деталей водостока

Размеры лотков и труб определяют в первую очередь, в зависимости от выбранного типоразмера будут подбираться сопутствующие детали: соединения, переходники и крепления.

Лотки устанавливаются вдоль нижнего края каждого свеса. Отдельными линиями оборудуют выступающие части кровли:

• Нижние края балконов и козырьков.

Горизонтальные линии на крыше сложной формы

Как посчитать длину линий желобов водосточной системы? Это самый легкий этап планирования. Достаточно измерить длину края каждого свеса. Все полученные значения сложить. Результат – общая длина горизонтальных водостоков.

Немного сложнее правильно определить необходимое количество отводов – вертикальных стояков.

Расчет количества водостоков

Простой способ рассчитывать вертикальные трубы водосточной системы:

• Если длина горизонтальных линий не превышает 10 м, то на каждую линию планируется монтаж 1 водостока.

• При превышении длины желоба, установленного по одному свесу кровли, 12 м – рассчитывают по 2 отвода на желоб.

Соединение 2х желобов в общую трубу

Для крыш сложной формы просчитывают дополнительные отводы для каждого выступа, если он не соединяется угловыми переходниками с желобами других участков. Для каждой линии с заглушками – 1 водосток. При близости коротких участков рационально соединять 2 близлежащих отрезка в 1 стояк при помощи установки разветвителя и отводов.

При расчете количества деталей отдельно определяют количество материалов для каждой части водосточной системы: желобов, водосточных труб и наземных сливных отводов.

Основные детали горизонтальных линий:

• Погонажные детали: лотки.

• Соединители: для желобов, воронок, углов, выступов.

Большинство производителей пластиковых водостоков предлагают желоба для водостока в стандартном типоразмере: длиной 3 м. Некоторые изготавливают лотки длиной 3 и 4 метра. При расчете водосточной системы следует подобрать заводскую длину так, чтобы не оставалось отходов из отрезанных желобов.

Лоток из пластика

К примеру, на линию в 10 м лучше приобрести, по возможности, четырехметровые изделия. Для двух десятиметровых желобов понадобится 5 заводских лотков. Один придется разрезать пополам. Отходов не будет.

Для каждой линии необходимы 2 заглушки – пластиковые или металлопластиковые детали, закрывающие край желоба.

Соединитель лотков с резиновым уплотнителем

Соединительные детали просчитывают по количеству мест стыковки желобов в линии. Для 10-метровой линии из 3 отрезков понадобятся 2 соединения. Отдельно высчитывают количество соединительных муфт для каждого горизонтального участка, углов. Для удобства метраж лотков и точки стыка, где запланирована установка муфт, отмечают на схеме.

Чтобы не ошибиться с типом крепежа, определяют, будут ли устанавливать водосток на строящейся кровле, или лучше закрепить желоба на лобовой доске. В этом случае монтировать водосток можно после завершения кровельных работ.

При установке желоба на стропила или на стропильную обшивку:

• Подбирают длинные кронштейны из металла с прямыми удлинителями, которые отгибают под углом в 90 о после установки.

Крюк с удлинителем

• Применяют сборные детали с механическим регулируемым удлинителем.

Если планируют крепить лотки на готовую кровлю, то просчитывают количество коротких держателей – нерегулируемых кронштейнов.

Как посчитать крепления подкровельной водосточной системы? В зависимости от типа крепежа определяют расстояние между соседними крюками. Для коротких кронштейнов максимальный интервал составляет 60 см, для крепежа металлопластиковых лотков на стропильную обшивку или доски – до 90 см. Превышать расстояние, экономя на кронштейнах, не следует: лотки могут прогнуться под весом снега.

Способы монтажа креплений

Кк – общее количество крюков на 1 линию желоба с заглушками

Длж – длина лотка в сантиметрах

Пример: Для желоба длиной 10 м понадобится: (1000 – 30)/60 = 16 крюков. 30 – это величина отступа в см от краев до точки установки 1-го кронштейна.

Расстояние между креплениями

Отдельно высчитывают количество для каждого желоба, полученные значения суммируют.

Количество воронок при расчете водосточной системы крыши определить просто: на каждую запланированную водосточную трубу – 1 воронка.

Воронки с горизонтальными соединителями

Важно подобрать тип воронки правильно. В комплектации пластиковых систем обычно есть воронки с горизонтальными соединителями с уплотнителями. Такие детали устанавливать гораздо проще. При выборе навесных воронок на замках придется вырезать отверстия в желобе, герметизировать место соединения.

Воронка с замком подвесная

Каждую из воронок придется правильно соединить с трубой. В каждой точке устанавливают 2 угловых отвода, которые соединяют прямым отрезком трубы.

Соединение воронки с трубой

При соединении 2 линий лотков в одной вертикальной линии к переходникам от воронок необходимо добавить 1 тройник с боковым отводом.

Вертикальный участок: конструкция

Чтобы спланировать вертикальные участки водостока, подсчитывают:

• Метраж и количество труб.

• Количество муфт-соединителей.

• Количество хомутов – держателей.

• Форму, тип и количество сливных отводов.

Точно измеряют расстояние от края кровли до отмостки. От полученного значения необходимо отнять высоту перехода, сформированного отводами от воронок, соединяющими желоб с трубой. В результате получают точную длину трубы от нижнего края переходника до поверхности грунта.

Устройство

Водоотводные сооружения на плоских крышах оборудуются двух типов:

Самотечные

Собирают и свободно отводят осадки по желобам, установленным с уклоном. Однако при этом трубы не полностью заполняются водой.

Главный принцип их работы заключается в полном заполнении водосточной трубы осадками, а также образовании водяного столба, берущего свое начало у водоприемника и заканчивающегося возле наружного выхода потока

При понижении уровня осадков, происходит принудительное всасывание жидкости из приемника в стояк. Этот способ считается действеннее за самотечный

, однако, чтобы он все время работал, требуется тщательная заделка всех стыков
за счет точного совпадения диаметра
используемых труб, а также применения тех материалов, при помощи которых можно добиться качественной герметизации.

Характерной особенностью сифонных конструкций является наличие стабилизаторов потока. Они способствуют направлению воды и предупреждают поступление воздуха в систему, монтирующуюся как правило при помощи стыкового сварочного метода.

Достоинства такой конструкции очевидны и состоят в том, что:

• при небольших осадках может работать как самотечная, а при избытке талой или дождевой воды отлично ликвидирует ее;
• для ее устройства необходимо меньшее количество водоприемников и стояков, нежели для самотечной, причем используемые трубы могут быть меньшими в сечении, что позволяет уменьшить
  затраты;
• вследствие быстрого движения осадков, система может самоочищаться.

На плоской крыше основная функция по сбору и приему воды возлагается на воронку. Обычно такое устройство состоит из:

1. крышки, прикрывающей верх изделия;
2. решетки, предохраняющей сток от загрязнения посторонними предметами и сором;
3. кольца, придающего воронке герметичность;
4. водоприемной чаши, откуда вода перенаправляется в слив;
5. выпуска – специального штуцера, располагающегося горизонтально или вертикально.

В комплект также входит сальник, способствующий уплотнению выпуска с водосточной трубой, фланец или болт, при помощи которого приемник воды крепится.

Сливные воронки для плоских крыш производятся разные:

Колпаковые

С выпуклой, похожей на колпак, сеткой, предохраняющей от попадания в водоток разного рода загрязнений. Устройство хорошо себя показывает при больших объемах водных потоков.

Монтируются вровень с кровельным покрытием, используются преимущественно на крышах, облицованных тротуарной плиткой или асфальтобетоном.

Подогреваемые

Со специальным электрическим кабелем внутри, обеспечивающим согревание конструкции зимой и предохранения ее от наледи.

Одно- или двухступенчатые

Первые подходят для крыш с рулонным полимерным или же битумным покрытием, вторые – на невентилируемых кровлях.

Также бывают водоприемники с фальцем, представляющим собой универсальный крепеж. Фальц подходит под все виды основания. Подбирают его в зависимости от вида кровельной облицовки.

Водоприемники имеют различные виды выпуска: вертикальный – подходит для обычной плоской кровли, горизонтальный – хорошо работает на крышах, не имеющих чердака, шарнирный – дающий возможность присоединяться к ливневому стояку под любым углом в пределах до 90 градусов.

Правила монтажа водосборных воронок

Требуется не только соответствующее оборудование, но и определенные навыки, а также точное соблюдение правил монтажа:

1. чтобы обеспечить идеальную герметичность места стыка водоприемника с кровельным покрытием в соединительных местах необходимо уложить добавочные куски гидроизоляционного материала, прикрепляя их непосредственно к борту ливневой воронки;
2. если крыша имеет два гидроизоляционных слоя, края приемника воды располагают меж ними;
3. колпак должен быть хорошо закреплен;
4. чтобы вода в стояке не замерзала, важно позаботиться о подогреве воронок.

Водосточные воронки плоских кровель: монтаж и обогрев

Сегодня постройки с плоской кровлей, привычной для производственных и многоэтажных зданий, все чаще встречаются в частном домостроительстве. Такая крыша дает возможность получить дополнительные площади для обустройства террасы, спортивной площадки, бассейна, сада. Чтобы обеспечить защиту кровельного покрытия от разрушения под воздействием влаги, важно предусмотреть эффективную систему для отвода талых и дождевых вод, позаботиться о правильном монтаже и обогреве водоприемных воронок.

Выбор водосливной воронки

Воронки для обустройства внутреннего водостока изготавливаются из полимеров, металла или комбинации материалов. Выбирая изделие важно учитывать тип материала, который использован в качестве кровельного настила на крыше. Металлические воронки применяются для установки на крышах, крытых листовым металлом. Полимерные изделия подходят для монтажа на мягкой кровле.

Воронка для плоской крыши может иметь круглую или прямоугольную форму, горизонтальный или вертикальный выпуск. Выбор зависит от места установки и особенностей кровли. Изделия различаются по конструкции, но в любом случае предусмотрена возможность жестко прикрепить воронку к основанию крыши и обеспечить надежную гидроизоляцию узла крепления.

Воронки с металлическим фланцем фиксируются прижимным способом при помощи крепежных элементов из нержавеющей стали. Воронки с полимерным фланцем, снабженным уплотнительной манжетой, крепятся клеевым способом.

Водосточная система в обязательном порядке должна быть защищена от засорения. Чтобы предотвратить попадание в водосток крупного мусора, воронки снабжаются защитными крышками или сетками. Изделия с плоскими крышками с прорезями используются на эксплуатируемых кровлях. Крышки способны выдерживать вес человека. Если предполагается создать «зеленую» кровлю, лучше всего использовать воронки с фильтром для листьев в виде сетчатого колпака

.
