Рано или поздно у владельцев частного дома возникает необходимость возвести на участке навес для машины или летнего отдыха, беседку, небольшую загородку с крышей для домашних животных, навес над поленницей. Чтобы кровля над таким сооружением была надежно закреплена, необходимо правильно спроектировать и смонтировать металлические несущие конструкции.
Мы приветствуем нашего уважаемого читателя и предлагаем ему статью о том, что такое фермы из профильной трубы, как их правильно рассчитать и смонтировать в беседки и навесы на Вашем участке.
Что такое ферма
Ферма – это конструкция из прямолинейных элементов, соединенных между собой в узлах в прочную систему неизменяемой геометрической формы. Чаще всего встречаются плоские конструкции, но в больших нагруженных конструкциях применяют объемные (пространственные) фермы. Практически в частных домах фермы выполняют из дерева и металла. Из дерева изготавливают небольшие конструкции стропил, навесов, беседок. Зато прочный и высокотехнологичный металл – практически идеальный материал для несущих металлоконструкций.
Для изготовления сложных конструкций применяют прокат сплошного сечения и трубы. Профильные трубы (квадрат, прямоугольник) имеют большую устойчивость к смятию и изгибу, небольшие конструкции для дома монтируют без применения сварки с помощью краб-систем, поэтому для усадебных построек чаще всего используют именно профильную трубу.
Определение усилий
При проектирование трубчатых стропильных ферм следует учитывать их повышенную жесткость на изгиб и значительное влияние жесткости соединений в узлах. Поэтому для трубчатых профилей расчет ферм по шарнирной схеме допускается при отношении высоты сечения к длине не более 1/10 для конструкции, которые будут эксплуатироваться при расчетной температуре ниже -40 градусов.
В других случаях необходим расчет на изгибающие моменты в стержнях, возникающие из-за жесткости узлов. При этом можно осевые усилия вычислять по шарнирной схеме, а дополнительные моменты находить приближенно.
Чертеж фермы из профильной трубы
Конструкционные особенности ферм
Составляющие элементы конструкции фермы:
- Пояс.
- Стойка – вертикальный элемент, соединяющий верхний и нижний пояс.
- Раскос (подкос).
- Шпренгель – опорный раскос.
- Фасонки, накладки, косынки, заклепки, болты – всевозможные вспомогательные и крепежные материалы.
Высоту фермы считают от самой нижней точки нижнего пояса до самой верхней точки. Пролет – расстояние между опорами. Подъем – отношение высоты фермы к пролету. Панелью называют расстояние между узлами пояса.
Виды ферм из профтрубы
Фермы подразделяются по очертанию поясов. Бывают двухпоясные и трехпоясные разновидности. В небольших сооружениях применяются более простые двухпоясные фермы. Каждая разновидность имеет определенный уклон и высоту в зависимости от длины пролета и формы фермы.

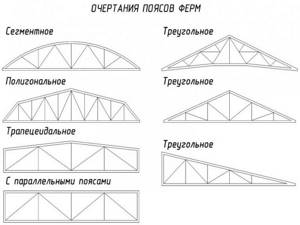

Типы ферм по очертаниям поясов: балки с параллельными поясами (прямоугольные), треугольные (двускатные и односкатные), трапецеидальные (двускатные и односкатные), сегментные (параболические), полигональные (многоугольные), консольные; с ломаным приподнятым или вогнутым нижним поясом и разнообразной формой верхнего пояса; арочные с горизонтальным и арочным нижним поясом; сложные комбинированные формы.
Фермы также различают по типам решеток – см. на рисунке. В частных постройках чаще всего встречаются решетки треугольного и раскосного типа – более простые и менее металлоемкие. Треугольные решетки обычно применяются в прямоугольных и трапецеидальных конструкциях, раскосные – в треугольных.
Преимущества и недостатки для частного строительства
Прочные металлические фермы сегодня активно применяются в строительстве частных домов и промышленных зданий. И совсем не обойтись без такой надежной строительной системы в возведении складских помещений, спортивных сооружений, торговых комплексов и павильонов для выставок, а еще для строительства офисных многоэтажных зданий. Что неудивительно, ведь металлические фермы особенно хороши, когда нужно перекрывать большие пролеты.
Фермы из металлической трубы имеют массу ценных преимуществ перед другими:
- Устойчивость к деформациям при нагрузках.
- Небольшой вес благодаря полым конструкциям.
- Доступная стоимость для частного строительства.
- Возможность возведения безопасных сложных конструкций без потери прочности.
- Высокая пожаробезопасность.
- Долговечность, прочность и надежность.
С конструктивной точки зрения использование ферм даже более предпочтительно, чем балки. Ведь при меньшем весе те выдерживают куда серьезнее нагрузки, чем при использовании обычных двутавров и швеллеров. При этом фермы еще и менее металлоемкие.
В какой-то мере металлические фермы служат аналогом стальных балок, но куда более экономичны в плане расхода материала. При этом их эффективность сравнима. А отличие металлической фермы от просто собранных вместе стропил в том, что готовая ферма отлично работает на растяжение и сжатие.
А, в отличие от деревянных стропил, металлические не гниют, не плесневеют, не разрушаются грибками или насекомыми. Их намного сложнее сломать тонной снега. Кроме того, собирают такие стропила быстрее, чем из других материалов.
Советы по выбору качественного профиля
Прежде чем возводить любую конструкцию, следует определиться с выбором материала. При покупке металлического профиля или труб следует внимательно осмотреть заготовки – нет ли трещин, раковин, наплывов, нестыковок по шву, большого количества помятых и погнутых заготовок. При покупке оцинкованных материалов – желательно убедиться в качестве покрытия – нет ли отслоений и наплывов.
При покупке необходимо потребовать копию сертификата и чек. Обязательно нужно убедиться в соответствии толщине стенки трубы заявленной в документах. Трубы в гараже на коленке не сделаешь, и подделок не бывает, но на плохое качество материала можно натолкнуться, поэтому покупать лучше в достаточно крупных магазинах.
Какой материал выбрать для каркаса
В большинстве случаев для каркаса усадебных построек или кровли дома выбирают сталь. Для очень небольших конструкций иногда используют алюминиевые и стеклопластиковые профиля – обычно в покупных изделиях (тентах, качалках). Для возведения металлоконструкций можно использовать трубы полого сечения и профиля сплошного сечения (круг, полосу, квадрат, швеллер, двутавр).
Огромным преимуществом прямоугольных и квадратных труб по сравнению с профилем того же веса является высокая устойчивость к смятию и другим деформациям. Поэтому сплошные профиля можно заменить гораздо более легкими профтрубами – это очень значительно облегчает (в 2 раза и больше) и удешевляет конструкцию трубчатого типа.
Размеры сечения труб выбирают в зависимости от длины пролета и расстояния между опорами и фермами. В частных усадьбах навесы и другие конструкции не очень большие, и можно воспользоваться советами специалистов или найти готовые чертежи в интернете.
При расстоянии между опорами до 2 м для небольших навесов с пролетами длиной до 4 м подойдут профиля 40×20х2 мм, при пролетах до 5 м – 40×40х3, 60×30х3 мм; пролетах длиннее 5 м – 60×40х3, 60×60х3 мм. Если планируется автомобильный навес на две машины шириной 8-10 м, то профиль потребуется от 60×60 до 100×100 с толщиной стенки 3-4 мм. Размеры профиля зависят от расстояния между фермами.
Профтрубы поступают в продажу отрезками длиной 6 и 12 м. При длине 12 м металл расходуется экономнее, но для транспортировки таких труб нужен длинномер. Перед покупкой материалов следует продумать, как вы будете отрезать заготовки и сколько их разместится в трубе длиной 6 м или 12 м, и подсчитать, сколько отрезков профтрубы Вам понадобится.
Ориентироваться на номинальный вес нельзя – вес 1 м.п. в конкретной партии будет отличаться от номинального, и скорее всего в сторону увеличения (изготавливать изделия с более толстой стенкой выгоднее продавцам – цена идет за тонну). При покупке по весу материал придется докупать и довозить – а это лишние расходы.
Преимущества и недостатки разных металлов
Практически для конструкционных профильных труб используются стали следующих видов: углеродистые обыкновенного качества и качественные, конструкционные, легированные. Трубы бывают с защитным цинковым покрытием. Используют и алюминий – но редко, для небольших, чаще сезонных конструкций. Алюминиевые профиля применяют для небольших конструкций.
Традиционно для небольших конструкций в частной усадьбе для возведения стальных конструкций с фермами применяют углеродистую сталь Ст3сп, Ст3пс, иногда оцинкованную. Такая сталь имеет достаточную прочность для обеспечения надежности конструкции, разницы по коррозионной стойкости у всех трех типов сталей практически нет.
Если на конструкции будут попадать осадки, рано или поздно проржавеют и изделия из конструкционных и изделия из легированных сталей. Небольшое количество легирующих элементов от коррозии не защищают (для конструкций можно применять низколегированные стали типа 30ХГСА, 30ХГСН, 38ХА – в содержание легирующих элементов в них 2-4 %, и на коррозионную стойкость это количество не влияет).
По прочности конструкционные и легированные стали должны быть немного долговечнее углеродистых – они более устойчивы к циклическим нагрузкам. Но это качество у сталей проявляется после термообработки – а закалка с отпуском могут покоробить трубы, и обычно такую термообработку на готовых изделиях никто не делает. На бесшовных трубах может быть проведен отжиг – после отжига в металле снимаются остаточные напряжения (наклеп), но он становится более мягким.
Конструкционные стали (20А, 45, 40, 30А) имеют более высокое качество и более высокую цену. Легированные стали еще дороже (и есть вероятность, что Вам продадут трубы из стали 3 взамен легированной). Поэтому при монтаже конструкций шириной менее 20 м не имеет смысла покупать профтрубы из легированной или конструкционной стали. Применять оцинкованную профтрубу однозначно имеет смысл, если монтаж будет производиться при помощи краб-систем.
. Но если тщательно следить за швами, регулярно проводить антикоррозионную обработку (очистку, грунтовку, окраску), то оцинкованная труба предпочтительней. Если же Вам нужен временный навес на 10 лет для стройматериалов, а затем Вы навес будете сносить – тем более не заморачивайтесь, покупайте обычные трубы из углеродистой стали без покрытия.
Если Вы планируете возводить на участке очень большой навес или ангар с большой длиной пролета, стоит обратиться к профессиональным строителям и сделать проект – они определят, какую сталь Вам выбрать.
Как сделать такую ферму самостоятельно?
Такие металлические фермы сегодня есть возможность заказать на заводе, уже в готовом виде, или же изготовить самостоятельно.
Итак, делают их из таких материалов:
- Алюминиевые профили легки и подходят для устройства крыши с легким покрытием.
- Металлические круглые и профильные трубы радуют большим выбором сечения, толщиной стенок и состава сплава. Такие фермы подходят для создания крыши любой задумки и сложности.
- Тавровый прокат и швеллер подходят для устройства крыш с особыми нагрузками. Для частного домостроения такие фермы используются редко ввиду их значительного веса.
- Из металлического уголка или ЛСТК собирают более простые и облегченные конструкции. Такие фермы подходят для навеса и строительства хозяйственных помещений.
Хотя, справедливости ради заметим, что именно из уголка сегодня строят вполне прочные двускатные крыши для летнего домика или гаража. Если, конечно, в вашем регионе не выпадает слишком много снега:
Фермы из ЛСТК сегодня активно устанавливают на каркасных домах:
Наиболее популярный сегодня вид металлических ферм – изготовленные из трубы некруглого сечения. Это овальная, квадратная или прямоугольная форма в разрезе. Такие трубы производят из стали 09Г2С, Ст3СП и нержавейки.
Вам будет интересно узнать, что изначально форма такой трубы получается круглой, и только потом ее деформируют холодным или горячим методом в квадратный или другого вида профиль. Выпускают такие трубы с минимальными размерами в 15х15 мм или максимальные 45х35 см. Качество труб регулирует ГОСТ.
Сама форма трубы напрямую влияет на область применения таких ферм. Так, плоскоовальные – самые гибкие, и из них получаются сложные фермы красивых форм. А трубы квадратной и прямоугольной формы идеальны для крепления на плоской поверхности.
Посмотрите также, какими аккуратными получаются сваренные вручную арочную фермы из квадратной профильной трубы:
Сегодня для изготовления металлических ферм используют два вида профильных труб: горячекатаные и гнутые. Горячекатаные изготавливают из ленты толщиной от 0,5 до 5 мм, с сечением в виде прямоугольника или квадрата. Именно такой материал вы встречаете чаще всего.
Для обустройства металлических ферм, вместо профильной трубы, также подходит швеллер – балки в виде буквы П, тавр в виде Т и уголок в виде буквы Г. Но среди всех этих конструкций профильные фермы по весу намного легче. Еще одно преимущество – при помощи сварки всю эту конструкцию удобно собирать прямо на месте.
Сегодня удобно заказывать сборные конструкции или собирать их еще на земле. Тогда на саму крышу их поднимают уже в готовом виде. Собирать их следует строго по детализированным чертежам от завода.
Для этого вам понадобятся:
- Болты. Это самый простой способ, а надежность такого соединения уже зависит от качества крепежи и степени его натяжения. Обычно такое крепление делают при помощи специальных ключей с длинными рукоятками или пневматическими инструментами.
- Сварка. Когда ферма должна получиться максимально жесткой и устойчивой, тогда прибегают именно к сварке. Все узлы соединяют при помощи заклепок. Но этот метод – для промышленного строительства, а для устройства стропильной системы обычного жилого дома больше подходит именно болтовое соединение.
Собранная ферма на болтах выглядит так:
Саму заводскую ферму изготавливают из таких элементов, как стойки, раскосы и пояса. И хорошо, если во всех этих элементах заранее проделаны монтажные отверстия. Если нет, тогда детали соединяют между собой способом прихватки или при помощи струбцин.
Вот процесс домашнего изготовления металлических ферм при помощи сварки:
Вот еще один мастер-класс изготовления такой фермы:
И, наконец, в каркасном строительстве сегодня активно используются термопрофили из оцинкованной тонкопрокатной стали.
Суть вот в чем: по всему пути стропилы расположены сквозные прорези особой формы, благодаря которым теплопроводность стальных ферм почти равна теплопроводности деревянного бруса, и никаких мостиков холода.
Т.е. такой материал для металлических ферм полностью перечеркивает те минусы, которые всегда отличали металлические фермы от деревянных в худшую сторону.
Сделать самому или заказать
Фермы для навеса над машиной или кровли беседки имеют небольшие размеры и простую конструкцию – чаше всего треугольную с несколькими подкосами и стойками. Выполнить такую конструкцию можно и самостоятельно, если у Вас имеются хотя бы начальные навыки сварщика и Вы не боитесь осваивать новые работы.
Но изготовление ферм требует аккуратности, наличия помощника, очень ровного участка в усадьбе – для раскладки и сварки конструкций, наличия сварочного аппарата и времени. Можно заказать готовые конструкции на заводе или строительной фирме, а смонтировать самому.
Как правильно рассчитать навес из металла
Если у застройщика нет опыта в расчётах таких конструкций, то к проектированию нужно отнестись с большим вниманием, так как от результатов вычислений будет зависеть прочность и надёжность всего сооружения.
Расчёт выполняется в несколько этапов сверху-вниз. Первыми рассчитываются прогоны, балки, а потом стойки. Такой порядок необходим для того, чтобы заранее знать вес верхней части конструкции и учесть его в нагрузках на столбы.
Готовый навес должен быть очень жёстким и прочным, чтобы справляться не только с собственной массой, но и снеговыми и ветровыми нагрузками, характерными для региона застройки. Расчёты можно делать в любой программе или вручную по формулам.
В первую очередь в проекте необходимо учесть все вводные данные:
- Тип (форма) крыши. От этого параметра будет зависеть конфигурация ферм и поясов каркаса. Для навеса крышу чаще всего делают односкатной или арочной. В первом случае и строительство, и расчёты произвести проще всего. Форма крыши определяет и тип кровельного материала. Например, не подойдет профнастил на арочный навес с малым радиусом, так как он имеет ограничения на изгиб, зависящие от формы профиля и размера волны. В этом случае используют мягкую черепицу или поликарбонат.
- Общие размеры конструкции и планировка участка. Эти данные помогут определить точки установки несущих опор конструкции и понять, с каким шагом будут установлены фермы. Длина пролётов покажет, насколько мощными и габаритными должны быть фермы.
- Угол наклона и коэффициент скольжения кровельного материала. Эти показатели дают понять, как хорошо снег будет сходить с навеса. Для проведения таких расчётов также необходимы данные об экстремальных точках ската и их удалённости друг от друга. Посчитать всё это без программного обеспечения очень сложно.
- Полные и полезные размеры частей кровельного материала, расстояние между точками установки крепежа. Это основные параметры, которые задают шаг поясов обрешётки (прогонов) в стропильной системе навеса.
Получив все исходные данные, можно начинать расчёты. Стартуют они с определения параметров прогонов, которые нужно проверить на прогиб. Для этого находят равномерно распределённую, линейную нагрузку (на прогон будут действовать собственная масса, вес снега и профлиста или любого другого кровельного материала).
Чтобы нагрузку на квадратный метр перевести в линейную, нужно умножить её величину на ширину грузовой площади. Ширина грузовой площади рассчитывается по расстоянию между прогонами.
Требования к расчету профильной трубы для строительства фермы
При расчетах размеров и толщины стенки профильных труб, требуемых для сооружения Ваших металлоконструкций; учитываются следующие условия:
- Размеры металлоконструкции, и в частности, длина, шаг опор – расстояние между опорами.
- Высота опор и ферм.
- Форма ферм.
- Максимальная снеговая нагрузка зимой.
- Ветровая нагрузка.
- Возможные особенности геологических условий (сейсмическая активность, возможность оползней).
- Вес покрытия.
Что будет, если рассчитать неправильно
При неправильных расчетах возможны следующие последствия:
- Конструкции фермы будут деформироваться под весом снега, мокрой листвы.
- В самом неудачном случае конструкции будут деформироваться под собственным весом.
- Вся конструкция может обрушиться при сильном ветре.
- Деформация рано или поздно приведет к разрушению фермы и всей конструкции, что опасно для человека и может повредить предметы, находящиеся под навесом – машину, например.
- Непрочная и подвижная конструкция будет приводить к разрушению кровли, положенной на ферму.
- При применении слишком мощного и тяжелого профиля неоправданно возрастают затраты на материалы и работы при возведении металлоконструкции.
Программы для расчёта навесов на Android
Полноценно заменить компьютер смартфоны и планшеты не в состоянии, но программные решения тут тоже многообразны. Можно отыскать софт, который поможет при проведении работ по расчету металлоконструкций.
Несколько примеров таких программ:
«Калькулятор металлопроката 3.0.1»
Программа для смартфона с широким функционалом. В ней можно рассчитать материал для строительства навеса по длине, массе или площади. В библиотеке доступны круглые и прямоугольные трубы, арматура, швеллеры, уголки, плоские листы, крепёж и многое другое.
Типоразмеры изделий задаются по сортаменту или по исходным значениям с указанием типа материала. Приложение умеет сохранять расчёты и пересылать их по электронной почте.
можете по ссылке.
«Расчёт нагрузок»
Пожалуй, это самое полезное приложение на Андроид, стабильно работающее и выполняющее заявленные разработчиками функции.
Его можно использовать для расчёта допустимых нагрузок, прочности и длин пролётов нагружаемой конструкции. Здесь можно выбрать форму, размер и тип материала. Программа подойдёт для проведения прикидочных расчётов на объекте.
.
Проектируем ферму и ее элементы
Полный и точный расчет нагрузки на ферму вместе с эпюрами сложен, и для его выполнения следует обратиться к специалистам.
При проектировании крупных навесов, ангаров, гаражей из металлоконструкций точный расчет требуемого профиля необходим, но для строительства не слишком больших навесов или беседок в частной усадьбе можно воспользоваться общеизвестными рекомендациями специалистов.
Если ферм и опор у навеса несколько и шаг опор менее 2 м, можно взять более тонкую трубу, если всего 4 опоры и две фермы и длина пролета 6-8 м и больше – более толстую.
Допустимые нагрузки на фермы приведены в таблице:
| Ширина пролета, м Размер трубы на толщину стенки, мм | 1 | 2 | 3 | 4 | 5 | 6 |
| Для профильной трубы | ||||||
| 40×40х2 | 709 | 173 | 72 | 35 | 16 | 5 |
| 40×40х3 | 949 | 231 | 96 | 46 | 21 | 6 |
| 50×50х2 | 1165 | 286 | 120 | 61 | 31 | 14 |
| 50×60х3 | 1615 | 396 | 167 | 84 | 43 | 19 |
| 60×60х2 | 1714 | 422 | 180 | 93 | 50 | 26 |
| 60×60х3 | 2393 | 589 | 250 | 129 | 69 | 35 |
| 80×80х3 | 4492 | 1110 | 478 | 252 | 144 | 82 |
| 100×100х3 | 7473 | 1851 | 803 | 430 | 253 | 152 |
| 100×100х4 | 9217 | 2283 | 990 | 529 | 310 | 185 |
| 120×120х4 | 113726 | 3339 | 1484 | 801 | 478 | 296 |
| 140×140х4 | 19062 | 4736 | 2069 | 1125 | 679 | 429 |
| Для прямоугольной трубы (при вертикальном расположении большей стороны) | ||||||
| 50×25х2 | 684 | 167 | 69 | 34 | 16 | 6 |
| 60×40х2 | 1255 | 308 | 130 | 66 | 35 | 17 |
| 80×40х2 | 1911 | 471 | 202 | 105 | 58 | 31 |
| 80×40х3 | 2672 | 658 | 281 | 146 | 81 | 43 |
| 80×60х3 | 3583 | 884 | 380 | 199 | 112 | 62 |
| 100×50х4 | 5489 | 1357 | 585 | 309 | 176 | 101 |
| 120×80х3 | 7854 | 1947 | 846 | 455 | 269 | 164 |
Чертежи и схемы
При изготовлении металлоконструкций выполнение чертежа с точными размерами обязательно! Это позволит закупить нужное количество материала, сэкономит время при сборке и подготовке заготовок, позволит без проблем проконтролировать размеры металлоконструкции в процессе монтажа и уже готового сооружения. В данном случае от точности сборки зависит безопасность Вас и Ваших домочадцев – рухнувшее от снега или от ветра сооружение может принести много бед.
Основы расчета фермы
Перед тем, как рассчитать размеры, выбирают форму крыши сооружения и его габаритные размеры. Затем рассчитывают размеры кровли, определяют количество и форму ферм, расстояние между ними.
Типы ферм зависят от формы кровли, а формы кровли сооружения в усадьбе выбирают в зависимости от назначения и места расположения металлоконструкций. Консольные и примыкающие к дому фермы обычно выполняют односкатными треугольными, отдельно стоящие навесы – с полигональными, треугольными, сегментными конструкциями и арками. Беседки могут иметь шести- и восьмискатную кровлю или кровлю фантазийной конструкции с фермами нестандартной конструкции.
Для расчета ферм необходимо рассчитать нагрузку на кровлю и на одну ферму. При расчетах учитывают нагрузку снегового покрова, кровельного покрытия, обрешетки, вес самих конструкций. Точные расчеты – задача для профессионала-строителя. Основой для расчета служат .
Для расчетов применяются метод вырезания вырезание узлов (участков, где стержни соединены шарнирно); метод Риттера; метод замены стержней Геннеберга. В современных компьютерных программах чаще применяется метод вырезания узлов.
Лучше воспользоваться готовым типовым проектом или нашими рекомендациями по выбору профилей. Собрать ферму простой трапециевидной или треугольной конструкции не слишком сложно, и при наличии опыта сварки и монтажа металлоконструкций самостоятельный монтаж навесов и беседок вполне возможен. Если Вы хотите соорудить большой навес с длиной фермы 10 м и больше – нужно выполнить проект у специалистов.
Влияние угла наклона
На конструкцию фермы в первую очередь влияет угол наклона скатов (ската). Угол наклона выбирается в первую очередь в зависимости от формы кровли и размещения металлоконструкции. У примыкающих к зданиям навесов должен быть больший угол наклона кровли – для более быстрого скатывания сползающего с кровли снега и стока льющейся воды.
У одиночных конструкций угол наклона кровли может быть меньше. Угол наклона зависит также от количества выпадающих в Вашем регионе осадков – чем больше осадков, тем больше должен быть угол наклона кровли. Чем круче кровля, тем меньше осадков на ней задерживается.
Небольшой уклон ската – до 15° — используется на небольших отдельно стоящих навесах. Высота ската примерно равна 1/7-1/9 длины пролета. Применяют фермы трапециевидной формы.
Уклон от 15° до 22° — высота ската равна 1/7 длины пролета.
Уклон от 22° до 30°- 35° — высота ската равна 1/5 длины пролета, при таком уклоне применяют обычно треугольные конструкции, иногда с ломаным нижним поясом для облегчения конструкции.
Параметры базовых углов
Для правильного расчета количества и длин отдельных элементов фермы из профтрубы необходимо определить базовые углы между элементами. В общем случае нижний пояс перпендикулярен опорам, верхний пояс имеет наклон к горизонтали в зависимости от угла наклона кровли. Оптимальный угол наклона раскосов к горизонтали/вертикали — 45°, стойки должны быть строго вертикальны.
Точный угол наклона кровли либо задается проектом, либо находится по соотношениям, приведенным выше ().
Определив точный угол наклона кровли, определяют длины заготовок для изготовления фермы – эта информация потребуется при выполнении работ.
Значимые факторы выбора участка
Если есть выбор, для установки металлоконструкций следует выбрать ровный участок, не подверженный оползням и заболачиванию. Но в небольших приусадебных участках выбора чаще всего нет – навес для машины размещают сразу за воротами, веранду возле дома, беседку в глубине участка. Возможно, участок придется выровнять, иногда осушить.
Если есть опасность сползания пластов земли, или Вы проживаете в сейсмоопасном районе, проектирование проекта любой конструкции выше собачьей конуры следует предоставить профессионалам для обеспечения Вашей же безопасности.
Как рассчитать нагрузку
Снеговая нагрузка на 1 м² кровли рассчитывается по в зависимости от региона. При расчетах берется не площадь кровли, а площадь проекции кровли на горизонталь. Аналогично рассчитывается вес обрешетки и кровельного покрытия. По чертежу рассчитывается вес одной фермы и умножается на их количество.
Нагрузка на одну ферму рассчитывается делением суммы общей нагрузки на кровлю снега, веса обрешетки и покрытия, веса самих конструкций, на количество ферм.
Входная дверь и козырек
Козырьки над входной дверью имеют небольшие размеры и выполняются консольными.
В ширину козырек должен быть равен ширине крыльца + по 300 мм с каждой стороны. По глубине навес должен закрывать ступени. Длина козырька равна сумме длины площадки и ступеней. Длина верхней площадки должна быть в полтора раза шире двери, то есть 0,9×1,5 = 1,35 м. Плюс по 250 мм на каждую ступеньку.
Например:
для крыльца с двумя ступенями и шириной 1200 мм размеры накрываемой площади (горизонтальной проекции козырька) равны:
длина (глубина козырька) = 1,35 + 2×0,25 = 1,85 м;
ширина = 1,2 + 0,3×2 = 1,8 м.
Лучше ориентироваться на реальные размеры крыльца. Размеры козырька определяются, исходя из размеров накрываемой площади и конструкции (формы) ферм.
Как рассчитываются веранды
Веранда – легкий навес, примыкающий к стене здания, под которым размещают зону отдыха или обеденный стол. Конструктивно навес бывает консольным или балочно-опорным.
Фермы, как правило, имеют односкатную треугольную форму. Изредка встречаются плоские кровли и конструкции трапециевидной формы, но использование таких навесов приводит к намоканию стены дома в дождь и в период таяния снега. Минимальная ширина навеса над верандой – 2 м, максимальная обычно не превышает 3 м (горизонтальная проекция). Можно сделать навес и меньшей ширины, но тогда на веранде поместятся только кресла и журнальный стол, обеденный стол со стульями не разместишь.
Навес треугольной формы должен иметь скос от 15° до 35° на Ваш выбор. Длину верхнего пояса рассчитывают самым простым способом – через синусы-косинусы или по теореме Пифагора.
Допустим, горизонтальная проекция веранды равна 2 м, скос 30°. Длина стойки в самой высокой части треугольной балки равна 2 м х cos 30°= 2 х √3/2= 0,855 м. Длина верхнего пояса равняется корню из суммы квадратов длин стойки и нижнего пояса:
(это вытекает из теоремы Пифагора, где сумма квадратов катетов равна квадрату гипотенузы).
Высота до нижнего пояса фермы должна быть не меньше 2 м, а еще лучше 2,5 м или чуть выше – под низкой крышей высоким членам семьи будет некомфортно ходить.
Как рассчитать стоянку для машин
Размеры стоянки для машин рассчитываются, исходя из следующих факторов:
- Количества автомобилей.
- Ширины автомобилей – от 1,6 у класса А (мини) до 1,82 и больше у класса F (представительских).
- Длины автомобилей – от 3,6 у мини до 4,9 и больше у представительских машин.
- Высоты навеса.
- Особенностей расположения места для стоянки – отдельно от дома или вплотную к нему.
Ширина навеса между опорами равна ширине машины + 1 метр для свободного открывания дверей. Если есть возможность, сделайте ширину немного больше – будет легче парковаться и легче выходить из машины (если предусмотреть 1 м для открывания дверей, то нормально открывать двери Вы сможете только между опорами). Если машин две, то к суммарной ширине машин добавляют расстояние между автомобилями – минимум 0,8 м и 1 м на открывание дверей.
Ширина кровли навеса должна быть шире расстояния между опорами на величину свесов. Величина свеса с одной стороны составляет 300-350 мм.
По длине также следует предусмотреть запас длины минимум 1 м и больше. Чем больше размеры навеса, тем лучше он защищает автомобиль от осадков. Высокий навес защищает от косого дождя хуже, поэтому он должен иметь большие размеры, чем низкий навес.
Для стоянки, примыкающей к дому, обычно применяют консольные или односкатные конструкции треугольной формы. Для отдельно стоящих стоянок чаще всего используют треугольные двускатные, сегментные (полукруглые) и полигональные фермы. Впрочем, для отдельно стоящих навесов применимы фермы любой конфигурации.
Как правильно рассчитать навес
Навесы на приусадебном и дачном участке бывают самых разнообразных назначений и размеров. Навесы устанавливаются над запасом топлива, в загородках для домашних животных и вольерах для собак, местах для работы на воздухе и сушки трав и фруктов, в местах отдыха.
Размеры навесов диктуются назначением и наличием выделенного места для навесов. Кровли и фермы могут быть самых разнообразных форм. Для расчетов навеса можно воспользоваться рекомендациями для веранд и навесов для машины.
Бесплатные программы для расчета
Рассчитать фермы можно с помощью бесплатных программ для расчета:
- На сайте https://sopromatguru.ru/raschet-balki.php.
- На сайте https://rama.sopromat.org/2009/?gmini=off.
Пример расчета
Пример расчета фермы отдельно стоящего навеса для автомобиля среднего класса (D):
Ширина автомобиля 1,73 м, длина 4,6 м.
Минимальная ширина фермы между опорами:
Ширина фермы с учетом свесов кровли:
Длина навеса:
При такой длине можно устанавливать опоры через 2 м или меньше. Для облегчения несущих конструкций принимаем расстояние между опорами 1,5 м.
Форму кровли принимаем треугольную двускатную – она самая простая в изготовлении и одновременно экономичная по расходу материалов. Угол наклона кровли принимаем 30° – при таком угле наклона на кровле не будет задерживаться снег и опавшие листья.
Высота фермы в центре (центральной стойки) будет равняться:
Длину верхнего пояса фермы (одной половины) находим по теореме Пифагора:
Для таких недлинных ферм вполне достаточно использовать квадратную трубу 40×40 мм с толщиной стенки 3 мм.
Расчет стропильных ферм в зависимости от угла наклона крыши
Возведение при угле наклона крыши 22-30 градусов
Угол наклона крыши считается оптимальным для двускатной крыши 20-45 градусов, для односкатной 20-30 градусов.
Конструкция покрытий зданий состоит обычно из поставленных рядом стропильных ферм. Если они связаны между собой только прогонами, то система образуется изменяемая и может потерять устойчивость.
Чтобы обеспечить неизменяемость конструкции, проектировщики предусматривают несколько пространственных блоков из соседних ферм, которые скрепляются связями в плоскостях поясов и вертикальными поперечными связями. К таким жестким блокам крепятся другие фермы с помощью горизонтальных элементов, что и обеспечивает устойчивость конструкции.
Для расчета покрытия здания необходимо определиться с углом наклона кровли. Этот параметр зависит от нескольких факторов:
- вид стропильной системы
- кровельный пирог
- обрешетка
- материал кровли

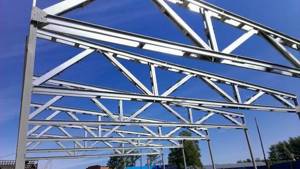

Если угол наклона значительный, то использую фермы треугольного типа. Но они имеют некоторые недостатки. Это сложный опорный узел для которого необходимо шарнирное сопряжение, что делает всю конструкцию менее жесткой в поперечном направлении.
Подробнее узнать как провести расчет и проектирование стропильных ферм вы сможете скачав файл Расчет стальных ферм
Основные этапы работ по изготовлению и монтажу ферм своими руками
До монтажа ферм выполняют работы по планировке участка, установке опор, бетонированию фундаментов опор, привариванию боковых связей или боковых ферм. Затем монтируют поперечные фермы.
Порядок выполнения работ по изготовлению и монтажу ферм:
- На ровной поверхности сваривают фермы.
- Обрабатывают фермы антикоррозионной грунтовкой, дважды окрашивают. Не окрашивают места под приварку ферм к опорам. Можно эти работы выполнить и после монтажа ферм, но на высоте красить неудобно.
- Поднимают фермы, устанавливают на опоры, выверяют углы и горизонтальность, приваривают к опорам. Эти работы выполняет бригада из нескольких человек.
- Закрашивают места сварки.
- Монтируют обрешетку, укладывают кровельное покрытие.
Как сварить фермы
Сборку ферм производят на ровной площадке. Перед сборкой нарезают заготовки, зачищают от ржавчины, сошлифовывают заусенцы на срезах. Элементы фермы скрепляют струбцинами, проверяют размеры, углы, плоскостность. Сваривают конструкцию с одной стороны, дают остыть, переворачивают на другую сторону. Снимают струбцины и проваривают вторую сторону. Затем сошлифовывают валик на шве. Особенности сварки ферм Вы можете увидеть на нашем видео:
Если у Вас небольшие навыки сварщика и монтажника, можно заказать изготовление фермы в специализированной организации или бригаде.
