Подробная инструкция – как сделать полотенцесушитель своими руками: водяной, электрический или комбинированного типа

Полотенцесушитель в ванной необходим. Он поддерживает в помещении приятный микроклимат, сушит не только полотенца, но и воздух, препятствует появлению плесени и грибка. Но надежная конструкция из нержавеющих труб, даже самая простая, потребует определенных затрат. Для тех, кто имеет опыт сантехнических работ, несложно сделать и установить полотенцесушитель из пропилена своими руками. Самодельная сушилка обойдется дешевле, ее форму и размер можно подогнать по месту, а работать она будет не хуже готового изделия. Однако существует опасность неправильного подключения и ненадежного соединения. В случае аварии ванную зальет не холодной водой, а кипятком. Начинающим домашним мастерам без опыта работы с полипропиленовыми трубами не стоит рисковать.

Виды полотенцесушителей по принципу работы

В ванной комнате устанавливается сушка трех видов:

• водяной прибор;
• работающий от электросети;
• комбинированная модель.

Чтобы выбрать, какой сделать полотенцесушитель в ванную, нужно изучить принцип работы каждого вида.

Прибор водяного типа

Для изготовления водяного полотенцесушителя используется медь, латунь покрытая хромом, нержавейка, черная сталь, она покрывается никелем.

В приоритете использование нержавейки. Объясняется это тем, что этот материал выдерживает повышенные скачки давления воды.

Описание принципа работы водяной модели напоминает работу отопительной батареи: из главной магистрали идет подача горячей воды в радиатор. Дальше она движется по трубам конструкции сушки. В этот момент отдается тепло в комнату. В систему водоснабжения или отопления жидкость попадает по обратной трубе.

Плюсы в работе водяной модели только подтверждают правильность ее выбора:

• после установки счета по электроэнергии не возрастут, поскольку сушка не подключается к сети с электричеством;
• сама установка несложная, не требует дополнительных мер (заземления, специальных влагостойких розеток);

Самая большая проблема, с которой сталкиваются владельцы водяной конструкции, работающей от теплосети, в приостановке ее использования на неотопительный сезон.

Электрическая модель

Нагревательным элементом выступает кабель или ТЭН, которые находятся внутри радиатора. Теплоносителем выступает вода или антифриз, если внутрь вмонтирован ТЭН. Когда в трубах расположен кабель, то радиатор без жидкости. Полотенцесушитель в ванной электрического типа оснащаются терморегулятором, реостатом. Эти устройства для регулировки температурного режима внутри конструкции.

Крепятся такие модели либо на стену, либо при помощи ножек устанавливаются на пол. Для изготовления применяется разный материал, но лучшим признана нержавеющая сталь с покрытием из хрома.

Сушка работает от электроэнергии, которая поступает на нагревательный элемент. Теплоносителем выступает жидкость внутри труб. ТЭНами она подогревается до 60 оС,70 оС. Удерживается уровень подогрева при помощи ТЭНов, или с помощью дополнительных приборов, о которых говорилось выше.

Монтаж и установка новой сушилки полотенец

Самостоятельный заключен в следующих действиях:

1. Подборка типа установки – водяного, электрического или комбинированного.
2. Выбор способа подключения – к горячей воде или отопительному стояку.
3. Фиксирование загодя собранной конструкции (змеевика-полотенцесушителя), приобретенной в строительном магазине, на кронштейны и соединение концов установки к стояку горячей воды или отопления.
4. Расчет расстояния от стены до оси алюминиевой трубы змеевка, которое зависит от диаметра самой трубы. К примеру, если диаметр трубы змеевика меньше 23 мм, то расстояние до стены рекомендуется взять по норме не менее 35 мм, при большем диаметре трубы – более 50 мм.
5. Проверка на герметичность закрепленного на кронштейнах змеевика.
6. Соблюдение при монтаже змеевика специального уклона (около 5-10 мм), чтобы вода, поступающая из отопительного стояка или трубы горячей воды, двигалась по схеме сверху вниз.

Мероприятие это достаточно сложное и ответственное, поэтому в случае неуверенности в своих возможностях лучше всего доверить смену змеевика в ванной профессиональным сантехникам. Они выполнят монтаж качественно, с гарантией, намного быстрее вас и за приемлемую сумму.

Трубы из металла для изготовления водяного прибора

Расчеты мощности прибора выполняются, опираясь на площадь комнаты, где будет установлен полотенцесушитель, сделанный своими руками, влажность воздуха, наличие вентиляции. Рекомендуется показатель тепловой энергии в 150 Ватт на 1 м2 комнаты.

Способность прибора обогревать нужную площадь комнаты зависит от высоты и ширины изготавливаемого устройства. Эта зависимость отражена в таблице.

Например, для комнат с самой распространенной площадью 4,5-6,0 м2 монтируется модель с размерами 0,53/0,5 метров, указанных на предварительном чертеже.

Для установки полотенцесушителя закупаются материалы:

• металлическая труба сечением 3,2/0,2 см, в длину 300 см;
• отвод трубы углом с сечением 3,2/0,2 см – количество индивидуальное для каждой конструкции змейки;
• «американка» и втулки для нее – по 4 штуки (зависит от модели);
• крепежные элементы – 4 шт. (зависит от модели);
• под крепеж количество декоративных шайб – 4 шт.;
• шпилька М8;
• под шпильку гайка М8.

Без подбора инструментов выполнить монтаж будет сложно:

• инструмент для сварки;
• набор электродов;
• аргон;
• болгарка;
• диски по металлу;
• фетровые и для шлифовки круги;
• фломастер, рулетка.

Этапы изготовления полотенцесушителя из металлических труб

Алгоритм выполнения работ по изготовлению сушилки из металлических труб расписывается в качестве примера на модель с чертежа:

• Вымеряются трубы необходимой длины.
• Болгаркой отрезаются нужные куски.

• Отрезки труб шлифуются и полируются кругами.

• Соединяются куски труб с угловыми отводами в единую конструкцию.

• Заготовка конструкции подсоединяется к отводам.
• Сварочные швы шлифуются до тех пор, пока поверхность конструкции не становится гладкой.
• Монтируются крепежные элементы.
• Свободные концы соединяются с отводами стояка при помощи «американок».
• Проверка всех соединений и последняя отшлифовка всей поверхности.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

При подключении к отопительной сети пользоваться полотенцесушителем можно будет только в холодное время года. Однако за счет принудительной циркуляции горячей воды он будет оставаться теплым круглые сутки.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

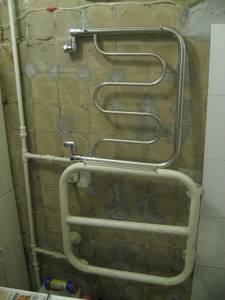

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

1. Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
2. Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
3. Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
4. Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Алгоритм работ по созданию электрической модели

В основе создания модели работающей от электричества лежит конструкция водяного прибора. Поэтому работа начинается с его приобретения. Кроме этого понадобятся:

• электрический ТЭН для прибора (мощность не меньше 110 Вт), с внешним резьбовым соединением ½ дюйма, с регулятором температуры;
• заглушки (внешняя резьба ½ дюйма) – 2 штуки;
• кран Маевского (внешняя резьба ½ дюйма) – 1 штука;
• для герметизации соединений пакля.

Электрические полотенцесушители чаще встречаются в виде модели «лесенка».

• чаще выбирается левая стойка, у которой сверху и снизу вкручиваются заглушки;
• тогда с правой стороны, внизу, в стойку вставляется электрический ТЭН;
• через верхнее открытое отверстие заполняется конструкция водой;
• после того как вода займет все свободное пространство внутри, отверстие закрывается краном Маевского;
• вставив вилку в розетку, проводится контроль выполненной работы.

Последним шагом в работе с электрическим прибором будет его крепление на стену.

Что следует приобрести?

Схема отводов для полотенцесушителя.

Чтобы установить универсальный электрический тип полотенцесушителя для помещения ванной, сперва следует запастись новым сантехническим устройством. При этом нужно быть внимательным и не выбирать любой прибор, ведь привычная змейка, присущая многим конструкциям, не будет уместной. Наиболее рационально будет выбрать полотенцесушитель. созданный по типу лесенки и оборудованный четырьмя точками контакта.

Помимо этого, следует приобрести следующие инструменты:

• специальный электрический тэн, оборудованный терморегулятором;
• кран Маевского;
• 1-2 м трубы из полипропилена либо пластика (со всеми необходимыми для полотенцесушителя поворотами и концевиками).

Комбинированная модель и ее изготовление

Как базовая конструкция используется водяной полотенцесушитель, поэтому он покупается или изготавливается по собственному чертежу.

Для сборки потребуются материалы:

• ТЭН, мощность от 150 Вт;
• один кран Маевского;
• два водяных крана с двусторонней резьбой для внутреннего и внешнего соединения, по ½ дюйму каждая;
• ФУМ-лента или пакля;
• разводной ключ.

Изготовление комбинированной «лесенки»:

• выбирается один стояк, в него вкручиваются водяные краны сверху и снизу;
• верхнее отверстие другого стояка закрывается краном Маевского;
• в нижнее отверстие вставляется ТЭН.

Опираясь на знания о принципиальных различиях в работе каждого вида полотенцесушителя, подбирается модель, которая подходит под ваши пожелания. На подготовительном этапе внимание уделяется замерам и созданию чертежа будущей модели. В момент сборки важно провести качественно сборку конструкции и все соединения проверить на герметичность. Чтобы собрать самому полотенцесушитель, понадобится терпение и аккуратность в работе.

Большинство модель изготавливаются из нержавейки, а это требует определенных затрат. Если есть навыки в работе с сантехникой, то полотенцесушитель из полипропиленовых труб сделанный своими руками, станет экономной моделью. Для изготовления выбирается несложная конструкция с минимальным количеством соединительных мест.

Конструкции

Все полотенцесушители можно условно разбить на три большие группы:

Электрический полотенцесушитель классической формы — не слишком сложные конструкции типа С-образных, П и М-образных, S-образных, змейка или зигзаг. Такие формы появились первыми, их делали выгибая трубу стояка. Современные дизайнеры их комбинируют, так что получаются интересные модели. Но и самые простые по форме — просто стойки из одной-двух труб — в подходящем интерьере смотрятся очень даже нетривиально.

Даже традиционные формы могут быть интересными

Лесенки — более сложная конструкция полотенцесушителей. Они состоят из одной или нескольких стоек, которые соединены некоторым количеством перемычек. Перемычки могут быть полые внутри (трубки), в них может быть проложен кабель, может протекать теплоноситель (вода, масло). Но также их делают просто из металлических пластин — увеличивая площадь теплоотдачи.

Всегда можно найти что-то интересное

Дизайнерские модели электрических полотенцесушителей могут быть очень необычными. Некоторые встраивают в них зеркало, некоторые выполняют в виде самых разных фигур. Можно даже найти в виде животных, рыб, цветов. Это прежде всего украшение. Вряд ли на таком устройстве будете сушить белье.

Технические характеристики полипропиленовых труб

Использование материала оправдано его технической характеристикой:

• высокий показатель стойкости к истиранию;
• конструкция выдерживает и не деформируется под воздействием горячей воды. Целостность сохраняется при температуре жидкости от 120 оС до 140 оС;
• материал не покрывается ржавчиной;
• гладкая поверхность не позволяет скапливаться частицам мусора внутри труб;

Плохая переносимость материала морозов не учитывается при его использовании для изготовления сушилки.

Полипропиленовая труба прослужит полвека, если давление будет до 6 атмосфер, температура – 75 оС.

Если сравнивать змеевик из металла и полипропилена, то последний проиграет в показателях температуры на поверхности трубы. У него теплопроводность на 2 единицы ниже металлической трубы.

Для подсоединения к водопроводной системе и центральному отоплению используется материал марки ПП80.

Конструкция из пропилена собирается без сварки. В этом плюс монтажных работ с этим материалом. С другой стороны, если нет опыта в установке компрессионных фитингов, в работе с паяльником для полипропилена, то конструкция будет протекать в местах соединений.

Необходимый размер сушилки из труб полипропилена подбирается, как и для нержавейки, по таблице с данными о площади комнаты. На чертеже можно будет подсчитать количество соединительных узлов.

Какие теплоносители используются

Для водяного полотенцесушителя покупать отдельно теплоноситель не придется. Используется вода, подающаяся в трубы автоматически при работе крана или при подключении отопления.

Если решите сделать электрический полотенцесушитель своими руками, можно использовать дистиллированную воду, масло или антифриз.

Преимуществом первого варианта является дешевизна, доступность. Недостатки связаны со свойствами воды. При изменении температурного режима жидкость расширяется, что может привести к разрыву трубы. Чтобы предотвратить протечку, установите котел. Монтировать его придется отдельно.

Масло сохраняет свои свойства даже при критических температурах. Можно подобрать вариант, защищающий от коррозии. Недостатком теплоносителя считается высокая стоимость заправки системы.

Антифризы чаще используют для сушилок из металла. Такие жидкости защищают материал от коррозии, предотвращают контакт поверхности с воздухом.

Как сделать циркуляционный вариант за 5 шагов

Для этого нам понадобится обустроить врезку в контур ГВС или одну из линий разводки системы отопления. Причем лучше всего это делать, не разрывая трубы, а врезая в них тройники, располагающиеся на нужном расстоянии. Если разводка системы в вашем жилище выполнена из металлопластиковых или полипропиленовых труб, то для обустройства точки врезки можно использовать специальные муфты со встроенной сверлильной коронкой. Такая муфта состоит из двух частей, обхватывающих трубу сверху и снизу, а в боковой отвод этого фитинга встроено сверло, которым можно прорезать мягкий пластик. В итоге для обустройства точки врезки вам не придется сливать воду из разводки или контура ГВС.

С металлическими трубами дело обстоит сложнее. Тут нужно перекрыть подачу теплоносителя или горячей воды, пропалить резаком дыру в трубе и вварить в это место штуцер с внешней резьбой, повторив все действия и на другом участке трубопровода. А перед пуском воды на эти штуцеры обязательно навинчивают шаровые вентили, перекрывающие подачу теплоносителя в контур полотенцесушителя. После обустройства точек ввода в разводку с горячей водой можно приступать к сборке контура сушки. Для этого лучше использовать либо металлические трубы из нержавейки, либо полимерную арматуру. И поскольку пример монтажа «лесенки» из PP-арматуры был рассмотрен выше по тексту, то далее мы разберем процесс сборки «змейки» из стальных труб.

Для этого нам понадобится болгарка, сварочный аппарат, два резьбовых сгона, шесть угловых колен, три отрезка трубы длиной 20 см, два отрезка на 50 см и пара отрезков на 70 см. Ну а сам процесс сборки будет выглядеть вот так:

1. 1. укладываем на сварочный стол 20-сантиметровые трубы и прихватываем точками к торцам угловые колена, формируя повороты;
2. 2. берем один поворот и привариваем к его торцам две 50-сантиметровые трубы, получая U-образную конструкцию;
3. 3. привариваем точками к торцам U-образной конструкции два оставшихся поворота, формируя изгибы;
4. 4. привариваем не сплошным швом к свободным торцам конструкции 70-сантиметровые трубы, получая вход и выход из «змейки»;
5. 5. навариваем на торцы «змейки» резьбовые сгоны, равняем всю конструкцию на столе и тщательно провариваем все швы до герметичного состояния.

В конце в трубу можно залить воду, поставив «змейку» вертикально, и оценить герметичность конструкции. Если швы не потекли, «змейку» можно монтировать не стену. Установку «змейки» выполняем с помощью стандартного крепежа, предварительно соединив ее с вентилями на трубе с теплоносителем.

Источник: obustroen.ru

Стыковка

Обрезки разной длины стыкуют с помощью муфт, уголков и тройников. Все соединительные элементы продаются в магазинах сантехники, стоят не дорого. Для водопровода трубы спаивают с помощью специальной электрической плойки. В бельевой сушилке герметичные стыки не нужны. Уголки можно просто нагреть, и конец трубы легко войдет в расширившееся отверстие. Так собирают простые и сложные каркасы. Можно использовать клей.

Конструкции самодельных сушилок.

• рама;
• консоли;
• стойки;
• лесенки;

Как выглядят основные формы

Виды сушек для полотенец:

• «Змеевик»;
• «Лесенка»;
• П-образные.

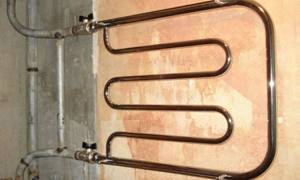

«Змеевик» — изогнутая труба, которая состоит из нескольких витков в форме буквы С, S или М. Количество изгибов может быть любым, главное, чтобы сушка не выглядела огромной. Достоинства такой формы трубы заключаются в том, что конструкция хорошо прогревает помещение и имеет невысокую стоимость.

Из названия конструкции «Лесенка» следует, что она по своему внешнему виду напоминает лестницу. Форма трубы и многофункциональность оборудования даёт возможность использовать его не только для сушки текстиля и небольших вещей, но также и курток, пуховиков и другой верхней одежды. Кроме того, полотенцесушитель в форме лесенки отлично прогревает помещение и создаёт комфортную температуру для проведения водных процедур.

П-образные полотенцесушители по форме напоминают букву «П», повёрнутую набок. Эти агрегаты довольно просты и подходят для небольших ванных комнат.

Как сделать устройство из пропилена

Сушитель из полипропилена, изготовленный самостоятельно, является одним из самых бюджетных вариантов для ванной комнаты.

Определение размеров полотенцесушителя, места установки, подготовка чертежа и материала

Чтобы пропиленовый полотенцесушитель хорошо обогревал помещение, его габариты следует выбирать исходя из площади ванной комнаты.

Диаметр трубы составляет 2–2,5 см. После того как были выбраны размеры сушки и диаметр трубы, необходимо начертить схему конструкции, которая поможет вычислить длину труб и количество соединительных элементов.

Потребуется:

• трубы для агрегата. (диаметр должен совпадать с посадочными местами в разводке);
• кронштейны;
• соединительные узлы;
• несколько шаровых кранов;
• оборудование для сварки пропилена;
• нож для резки труб.

Сварка конструкции

Для сварки полипропилена не подходит классический сварочный аппарат. Для этих целей существует специальное оборудование. Оно простое в управлении, благодаря чему не возникает проблем с его использованием.

Фото 4. Ванная комната с установленным прибором для сушки, расположенным на стене рядом с умывальником.

Установка полипропиленового

Не нужно устанавливать устройство на жёсткие крепежи, лучше воспользоваться специальными кронштейнами. Это поможет защитить стены от повышенных нагрузок и деформаций от высоких температур.

Разновидности устройств

В настоящее время полотенцесушители производятся следующих видов:

• водяные. По трубам устройства циркулирует горячая вода, полученная из системы отопления или водоснабжения. Если водяной полотенцесушитель подключен к отопительной системе дома, то он будет функционировать исключительно во время отопительного сезона. Если полотенцесушитель подключить к трубе горячего водоснабжения, то устройство будет нагреваться при включении воды пользователем;

• электрические. Внутри трубы может находиться электрический провод, который производит нагрев устройства или жидкость, нагреваемая за счет работы тэна. Электрические полотенцесушители отличаются тем, что могут работать круглогодично по запросу пользователя. Однако значительно увеличивают затраты на электроэнергию;

• комбинированные. Устройства могут работать как от отопительной системы в соответствующий сезон, так и от нагревательного электрического тэна (в остальное время). Комбинированные полотенцесушители являются наиболее востребованными.
