Водоснабжение в загородном доме из скважины: схемы, устройство и инструкция как сделать своими руками

Собственная дача или коттедж, как и любое жилое строение, должен предоставлять своим жильцам максимум удобств, т. е. без подвода водопровода обойтись не получится. Поэтому водоснабжение частного дома из скважины должно быть спроектировано с учетом всех точек водозабора не только в здании, но и на придомовой территории, на которой могут находиться: баня, летняя кухня и кран для полива огорода.

Чтобы правильно развести водопровод от скважины, понадобится для начала оборудовать сам источник, сделать кессон, установить насос, прокопать траншею и проложить в ней трубопровод. В самом доме необходимо будет смонтировать систему водоподготовки, установить бойлер и развести трубы.

фото6

Подвести водообеспечение самостоятельно – дело довольно непростое, тем не менее, если действовать последовательно и по четкой схеме, разводка окажется вполне выполнимой.

Основные компоненты водопровода:

  • Источник водозабора (песчаный или артезианский – зависит от глубины залегания водоносного слоя).
  • Насос – погружной или поверхностный.
  • Накопительный резервуар (500 л на семью из 3 человек).
  • Оборудование (фильтры грубой и тонкой очистки).
  • Бойлер.

Типы скважин для водоснабжения частного дома

Скважина на песок

Воду качают из поверхностного песчаного слоя. Глубина такой скважины – 20-40 м. Скважина на песок имеет невысокую производительность (до 1,5 м3/час) и подойдет для небольшого частного дома. При монтаже систему водоснабжения необходимо оснастить дополнительным фильтром для удаления песка из воды.

Скважина на известняк (артезианская скважина)

Воду берут из глубокого известнякового слоя. Глубина скважины достигает 200 м. Благодаря этому имеет высокую производительность (до 10 м3/час) и подойдет для водоснабжения сразу нескольких участков или даже маленького поселка. При этом вода из известнякового грунта выходит чистая, она не нуждается в дополнительной обработке.

Бурение известняковой скважины стоит дорого. И также нужно получать лицензию на использование артезианских вод, так как они являются собственностью государства.

Выбор типа скважины зависит от глубины залегания водоносного слоя. Перед устройством скважины делают пробное бурение, чтобы рассчитать глубину.

Абиссинская скважина

Представляет из себя трубу из нержавеющей стали с наконечником и сетчатым фильтром. Трубу забивают в землю до водоносного слоя, на 10-15 метров. К наружному концу трубы подсоединяют ручной насос. Абиссинская скважина редко встречается, поэтому на ней мы подробно останавливаться не будем, нас больше интересует водоснабжение с погружным насосом.

Основные характеристики скважины:

  • Глубина скважины.
    Равна глубине, на которой залегает водоносный горизонт.
  • Статический уровень.
    Наибольший уровень, до которого наполняется скважина.
  • Динамический уровень.
    Наименьший уровень, до которого насос может откачать воду. Ниже него вода не опускается.
  • Дебит скважины.
    Производительность скважины, то есть ее наполняемость за 1 час (м3/час).

Характеристики скважины указаны в техпаспорте, они необходимы для подбора оборудования водоснабжения.

Вода для автономного водоснабжения

Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.

Если представить все просто и доступно, то выделяют три вида подземных вод.

  • Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
  • Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
  • Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.

Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на проведение анализа воды организации.

По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.


Схема, имитирующая гидрогеологический разрез без соблюдения масштаба, демонстрирует принцип залегания и распространения подземных вод

Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.

Обсадные трубы для скважины водоснабжения

Для скважин используют трубы из пластика (ПНД, ПВХ) или из металла. Пластиковые трубы применяются чаще, так как они выгоднее, не подвержены коррозии и их проще устанавливать. Однако пластик подвержен деформации, трубу может сдавить грунтом, поэтому для скважин больше 60 метров используют металлические трубы.

Наиболее распространённые размеры труб из пластика:

  • 113 мм (стенка 5 мм) подходит для установки 3-дюймового насоса совместно с адаптером.
  • 125 мм (стенка 7,2 мм ПНД и 5 мм ПВХ) с 3-дюймовым насосом и скважинным адаптером или насосом 4 дюйма с оголовком

Металлические трубы для водоснабжения могут быть сварными или соединенными на резьбу. Лучше выбирать трубы со сварным соединением, так как резьба со временем расшатывается под давлением грунта. Трубы из металла прочные, однако они дороже пластиковых, подвержены коррозии и в них сложнее выпиливать входное отверстие под трубу – биметаллическую коронку нужно все время охлаждать водой.

Размеры труб из металла:

  • 89 мм с 2-дюймовым насосом.
  • 114 мм с 3-дюймовым насосом.
  • 127 мм с 3-дюймовым насосом и адаптером.
  • 133 мм (когда-то такие трубы использовались повсеместно, сегодня встречаются редко). Подходят для монтажа насос 4 дюйма как с оголовком, так и в варианте обустройства с адаптером.

Выбираем трубы для водопровода

  • Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
  • Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
  • Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.

Способы организации водоснабжения от скважины

Есть две схемы обустройства: с адаптером и кессоном. Самый выгодный вариант – это использовать адаптер с 3-х дюймовым насосом. Монтируется он быстро и просто: ниже глубины промерзания в обсадную трубу врезается специальное устройство (адаптер), через которое вода попадает в подводящую 32-ю трубу, а затем и в дом. Чтобы это устроить, для скважины выбирают трубы диаметром от 113 мм.

Рис.3. Схема монтажа водопровода от скважины с помощью адаптера

Обустройство скважины с кессоном обойдется гораздо дороже. На нашем сайте цена пластикового кессона начинается от 39 000 рублей. Однако в некоторых случаях на участке нельзя обойтись скважинным адаптером, только кессоном. Например, когда водопровод нужно подвести не к одному зданию, а к нескольким объектам – к бане, гостевому домику или соседней даче.

Рис.4. Схема обустройства скважины кессоном

Эксплуатация водопровода

  • После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
  • Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
  • Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
  • При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
  • Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

Скважинный адаптер, устройство водопровода от скважины без кессона

Адаптер представляет из себя небольшое соединительное устройство. Оно позволяет ввести трубу водоснабжения непосредственно в обсадную трубу, без кессона. Грубо говоря, это врезка в обсадную трубу ниже глубины промерзания.

Устройство скважинного адаптера

Рис.8. Схема водопровода от скважины в дом со скважинным адаптером

Преимущества системы водоснабжения со скважинным адаптером:

  • Низкая цена. Стоимость установки адаптера – 4500 руб. Для сравнения, монтаж кессона с плитой и якорением – от 25000 руб.
  • Установка менее трудозатратная, чем в случае с кессоном. При монтаже кессона надо залить бетонную плиту, заякорить емкость, обсыпать ЦПС, герметично установить муфту и вывести трубу.
  • Не занимает место на участке, в отличие от кессона.

Адаптер не подходит, если надо сделать водоснабжение сразу на несколько объектов (участков или построек на одном участке). В такой ситуации – только кессон. Кроме этого:

  • Адаптер занимает в трубе примерно 2,5 см. Это надо учитывать при подборе насоса по диаметру.
  • Его трудно монтировать. Обе части адаптера нужно правильно соединить с двух сторон обсадной трубы, для этого нужен навык.

Более подробно в нашей статье кессон или скважинный адаптер.

Как устанавливают скважинный адаптер:

— В обсадной трубе делают отверстие биметаллической коронкой 40-44 мм;

— Одну часть адаптера навинчивают на металлическую штангу, опускают в трубу и заводят в отверстие.

— Вторую часть адаптера вставляют в трубу снаружи и привинчивают к первой через герметичное резиновое кольцо.

— Третью часть с подсоединенным к ней насосом опускают в скважину и вставляют в уже закрепленную резьбовую часть адаптера.

Видео: Установка скважинного адаптера

Если интересует как провести воду от скважины с помощью адаптера, используйте наше руководство установка скважинного адаптера своими руками. Так же если не хотите делать своими руками мы можем выполнить обустройство скважины с помощью адаптера под ключ.

Общие рекомендации

Когда делается устройство водоснабжения в частном доме, следует придерживаться таких правил:

  • обычно, погружной насос это довольно мощный потребитель электроэнергии. Поэтому его подключение лучше делать через стабилизатор напряжения;
  • при прокладке водопровода, нужно учитывать глубину промерзания почвы – она отличается в каждом регионе;
  • система должна обязательно включать гидроаккумулятор или бак с большой емкостью;
  • трубопровод нужно прокладывать с небольшим уклоном и предусматривать в кессоне возможность полного слива воды.

Чтобы обеспечить водоснабжение частного дома, нужно знать, как обустроить скважину на даче своими руками и как правильно подобрать и подключить оборудование. На самом деле, это довольно сложный комплекс работ, поэтому желательно как минимум, проконсультироваться со специалистами.

Предыдущие статьи Следующие статьи

Похожие записи
  • 05.03.2017.
    Самостоятельный ремонт питьевых скважин
  • 05.03.2017.
    Как забить скважину на воду самостоятельно: порядок работ
  • 22.02.2017.
    Где лучше бурить скважину: дома или снаружи?
  • 22.02.2017.

Подбор насоса для организации водопровода из скважины

Для водоснабжения из скважины используются погружные насосы небольшого диаметра – 2-4″ (50,8-101,6 мм). Компания Загород чаще всего устанавливает в системах водоснабжения центробежные насосы Belamos TF диаметром 3″ (76,2 мм).

Преимущества скважинных насосов Belamos TF-3:

  • Корпус изготовлен из качественной нержавеющей стали и латуни.
  • Есть система термозащиты, которая отключает двигатель при перегреве.
  • Специальные уплотнения позволяют опускать насос на 80 м ниже уровня воды.
  • Насос работает при содержании твердых примесей до 180 г/м³.

Насос для водоснабжения выбирают с учетом диаметра обсадной трубы и способа установки. Если используется труба ПВХ с внутренним диаметром 107 мм (внешний диаметр 125 мм, стенка 9 мм), то в нее можно опустить насос 4 дюйма (101,6 мм). Этот вариант подходит при установке через кессон. При установке через скважинный адаптер он занимает внутри трубы примерно 1 дюйм (25 мм) и насос 4 дюйма в нее уже не опустить, поэтому ставят насос диаметром 3 дюйма.

Другие популярные насосы для водоснабжения дачи или загородного коттеджа

Grundfos SQ-3.

Корпус насоса из нержавеющей стали. Диаметр 3». Может перекачивать воду с содержанием песка до 50 г/куб. м. Встроенный обратный клапан и реле защиты от сухого хода.

Рис.10. Скважинный насос Grundfos SQ 3-55

Belamos TF.

Корпус выполнен из нержавейки. Диаметр 4″ (97 мм). Может качать воду с глубины до 150 м, в зависимости от модели. Есть встроенный обратный клапан. Насос с оптимальным соотношением цены и качества.

Рис.11. Насос для скважины Belamos TF-25

Насосные станции для скважин

Кроме погружных насосов мы устанавливаем для скважин поверхностные (насосные станции). Но есть нюансы:

  • Насосная станция поднимает воду с глубины не больше 8 метров.
  • Насосную станцию не используют со сливным клапаном. При установке кессона это не проблема, в нем можно сделать отдельный кран для слива воды.
  • Для запуска насосной станции в системе должна быть вода. Ее заливают через станцию.
  • Станция при работе создает шум. Ее лучше ставить в сухом теплом подвале или в отдельном техническом помещении либо в кессоне.

Важно! Не используйте насосную станцию, если динамический уровень воды опускается ниже 8 м. Станция не поднимет воду с такой глубины.

Компания Загород делает водоснабжение с насосными станциями Belamos и Grundfos MQ.

Станции Belamos

уже идут в сборке с гидробаком и реле давления. При перегреве станция автоматически отключается.

Насосные станции Grundfos MQ

комплектуются обратным клапаном, реле давления и реле защиты от «сухого хода». Также в них есть встроенный гидробак, но он маленький, поэтому со станцией обычно ставят гидробак нужного объема.

Как работает поверхностный насос для воды

Поверхностные насосы делятся на несколько видов. Каждый вид предназначен для забора конкретного объёма воды. Принцип работы таких насосов схож между собой.

Если вам необходима вода для полива грядок или для того, чтобы набрать бочку, то лучше использовать поверхностный насос с низкой производительностью. Если вы собираетесь брать постоянно воду из колодца, то лучше остановить свой выбора на самовсасывающихся поверхностных насосах.

Принцип работы таких насосов можно разделить на несколько этапов:

  • Установка насоса в источник воды: река, озеро и колодец;
  • Включение насоса;
  • Забор воды из источника по шлангу;
  • Насос останавливается, если его поднять выше, чем на 8 метров от источника воды.

Принцип работы насоса кардинально не отличается от алгоритма работы других насосов. Принцип действия один – забор воды из источника и перенос её по шлангам в нужное место. При выборе поверхностного насоса, учитывайте цели и объём воды, которую вы хотите выкачивать из источника.

Автоматика для скважин водоснабжения

Скважинную автоматику условно делят на три поколения:

Первое поколение.

Самая простая автоматика. Состоит из гидроаккумулятора, реле давления и реле сухого хода (опционально).

Второе поколение.

Блок управления и электронные датчики. Гидроаккумулятор не обязателен.

Третье поколение.

Программируемые системы, позволяют управлять насосом вплоть до регулировки подачи напряжения на двигатель.

Подробнее о системах автоматики для скважинных насосов в нашей статье автоматика для насосного оборудования.

Компания Загород устанавливает автоматику первого поколения. Она простая, но недорогая и надежная. Устройства монтируют через пятивыводной штуцер (пятерник). К выводам штуцера подключают:

  • Насос.
  • Внутреннюю трубу водоснабжения.
  • Манометр.
  • Гидроаккумулятор.
  • Реле давления.

Рис.13. Схема водоснабжения из скважины с гидроаккумулятором

Вопрос! Можно ли обойтись без гидроаккумулятора в системе водоснабжения?

Да, можно. Для этого необходимо смонтировать соответствующую автоматику (в отличие от колодезных насосов в скважинных нет встроенной автоматики). Однако комфортных условий – при стандарте 20-30 включений – можно достичь только при использовании гидроаккумулятора. Без гидробака насос будет включаться при каждом открытии крана, а автоматика не защитит от гидроудара.

Реле давления включает или выключает насос при изменении давления. В нижней части реле находится металлическая мембрана. При закрывании кранов давление повышается, мембрана выгибается вверх и смещает пружину на заданный диапазон. При смещении размыкается цепь и насос выключается. Когда кран открывают и давление падает, мембрана возвращается в исходное положение. Пружина разжимается и замыкает цепь. Насос включается. Если в гидробаке есть вода, то она поступает в трубы и компенсирует падение давления. Насос не включается, экономится его рабочий ресурс.

Подключение реле давления в системе водопровода от скважины своими руками

Рис.16. Электрическая схема подключения автоматики насоса

Слив воды на зиму из водопровода от скважины

Для слива воды на зиму делают сливной кран в кессоне. Если установлен адаптер, то на трубе в скважине ставят автоматический сливной клапан. Важно: при использовании поверхностного насоса (насосной станции) сливной клапан не используется.

Рис.17. Принцип работы сливного клапана

Поливочный кран

Также можно вывести поливочный кран. При обвязке через адаптер кран выводится из дома. Если установлен кессон, то вывод делают из кессона. Летом кран используют для полива, зимой – для устройства катка или горки на детской площадке.

Рис.18. Вывод поливочного крана из кессона

Рис.19. Вывод поливочного крана из дома

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

  1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
  2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
  3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
  4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:
  • Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
  • Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
  • На всех важных участках водопровода установлены перекрывающие вентили.
  • Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.

Узел ввода воды в дом

Ввод делают в техническом помещении или санузле через тройник 1” и футорку ”1” ½. Затем вкручивают сальник и зажимают кабель. Сальник необходим для обеспечения герметичности.

Комплект ввода обычно составляет три метра (расстояние от тройника до точки промерзания). В большинстве случаев этого достаточно даже если дом стоит на сваях.

Водоподготовка для частного дома

В подземной воде могут в избытке содержаться хлор, железо, марганец, кальций и магний. Для очистки воды разработаны специальные фильтры.

Система водоподготовки – это комплекс фильтров с разными функциями:

  • В аэрационных фильтрах происходит очистка от железа. Оно окисляется и выпадает в осадок;
  • В фильтрах для механической очистки осаждаются крупные взвеси, песок, частицы ржавчины;
  • Фильтры с активированным углем задерживают хлор;
  • В ионообменных фильтрах вода умягчается;
  • В рH-фильтрах выравнивается кислотно-щелочной баланс.

Перед тем как подбирать оборудование, нужно определить химический состав воды, то есть узнать, от чего ее нужно очищать. Рекомендуется после прокачки скважины сразу сделать анализ воды. Если вы покупаете систему водоподготовки в нашей компании, то мы можем взять воду на анализ. Он занимает несколько дней. После этого мы подберем оборудование для водоподготовки. Обвязку фильтров по схеме можно сделать самостоятельно, это не сложно. Пуско-наладку системы рекомендуем заказать у нас.

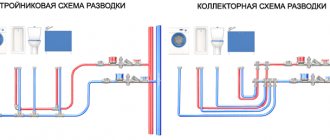

Разводка труб водоснабжения по дому

Коллекторная разводка

Ставят общие коллекторы (гребенки) для холодной и горячей воды, от которых тянут трубы к каждому сантехприбору. Благодаря этому можно пользоваться одновременно ванной, раковиной и кухонной мойкой, не будет скачков давления.

Важно! В схемах из интернета часто встречаются ошибки. Например, на этой схеме косой фильтр установлен сеткой вверх. Так делать нельзя: грязь не будет попадать в фильтр, и труба со временем засорится. Это надо учитывать при самостоятельном монтаже.

Когда используется:

  • Если в доме много точек водоразбора, так как можно перекрывать воду для каждой точки отдельно.
  • Если трубы необходимо скрыть.

Такая разводка наиболее популярна в коттеджах от 100 кв.м. из газобетона или деревянного каркаса. В больших коттеджах проще выделить место под коллекторы, а в стенах и полу каркасных и газобетонных домов легко спрятать трубы в большом количестве.

Для коллекторной разводки применяются трубы из сшитого полиэтилена или из металлопластика 16 мм. Наш типовой вариант – скрытая коллекторная разводка металлопластиковыми трубами.

Тройниковая разводка

На трубах ставят тройниковые отводы до точек водоразбора.

Применяется, когда:

  • В доме мало сантехники.
  • Если трубы нельзя проложить скрыто.

Эта разводка дешевле, и система занимает мало места. Идеальна для домов и дач с небольшим количеством жильцов. Особенность этой разводки в том, что если вы включаете воду в одной водозаборной точке, то давление в последующих падает.

Для тройниковой разводки водоснабжения берут полипропиленовые трубы 20 мм. Если на одной ветке более 3 точек водоснабжения, то предпочтительнее брать ПП трубу 25 мм.

Монтаж трубопровода внутри помещения

  1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
  2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
  3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
  4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
  5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
  6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
  7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Горячее водоснабжение из скважины в дом

Для нагрева воды при автономном водоснабжении используют нагревательный бойлер (водонагреватель) электрический. Такие нагреватели имеют накопительный бак на 50-200 литров. При подборе водогрея обращайте внимание на объем бака и на мощность агрегата. Чем больше мощность, тем быстрее нагревается вода. Стандартная мощность – 1,5-2 кВт. При ней 100 литров нагреется за 3 часа.

При монтаже бойлера обязательно нужно предусмотреть слив воды, для этого на вход холодной воды монтируют сливной кран.

Если к коттеджу или даче проложена газовая магистраль, то для горячего водоснабжения выгодно приобрести газовый водонагреватель.

Так же можно сделать водопровод от котла отопления. Например, от двухконтурного газового котла. Но в таком варианте есть ограничение до 12 л/с этого достаточно если в доме до 3-ех точек куда подается. Если нужно больше то нужно использовать бойлер косвенного нагрева в этом способе можно сделать циркуляцию горячей воды

Поиск воды для скважины на участке

Примерно четверть пользователей жалуются на то, что бурение не привело к желаемому результату. Т.е., после того как бур углубился на 30-ти метровую глубину вода, пригодная для употребления с точки зрения качества или количества так не появилась.

Чтобы не пополнить число тех, кто выбросил деньги на ветер, нужно ответственно подойти к поиску воды. Ведь чтобы снизить расходы на бурение нужно, чтобы водоносный слой залегал максимально близко к поверхности.

Способы определить наличие воды:

  • Биологические признаки. Растения могут показать на какой глубине залегает вода. Так, например, рогоза растет там, где вода находится не глубже 1 м. от поверхности, полынь – до 7 м., люцерна желтая до 15 м;
  • роса. Чем ближе вода к поверхности, тем больше росы будет на растениях в этом месте;
  • силикагель. Его нужно завернуть в ткань и закопать на глубину до 1 м. Через сутки посмотреть, сколько влаги он вобрал. Чем больше, тем ближе вода;
  • лозоходство. Рамка из лозы и проволоки тоже дает весьма точные результаты и является самым популярным среди пользователей способом определить глубину залегания водоносной жилы;
  • пробное бурение. Дает 100% результат, но требует больших затрат.

Водоснабжение дома из скважины своими руками

Что понадобится для самостоятельного монтажа?

Термофен.

Если монтируется водопровод от колодца или из скважины с кессоном, то насос присоединяют через термоусадочную муфту. Чтобы муфта села, ее прогревают феном.

T-образный монтажный ключ.

Его вкручивают в адаптер с подсоединенным насосом. Можно купить в строительном магазине за 1000 руб. или сделать самостоятельно из металлических или полипропиленовых труб.

Монтажный ключ для опускания адаптера с насосом в скважину.

Можно сделать самостоятельно из металлических труб.

Г-образный монтажный ключ.

Можно также сделать своими руками из металлических труб. На конце должна быть наружная резьба.

Коронка биметаллическая диаметром 44 мм.

Для сверления отверстия при установке скважинного адаптера.

Паяльник («утюг»).

Нужен для пайки полипропиленовых труб. Средняя цена – 3000 руб.

Аппарат для сварки труб из полипропилена.

Пресс-клещи

. Соединения через пресс-фитинги разовые, неразъемные, поэтому их можно убирать под стяжку. Для монтажа используются специальные прессы, ручные или электрические. Ручные пресс-клещи стоят около 6000 руб., электрические около 50000 тыс. руб. Это надо иметь в виду, если планируется самостоятельный монтаж.

Фитинги.

Для монтажа металлопластиковых труб используют обжимные или пресс-фитинги. Обжимные фитинги затягиваются обжимной гайкой. Гайку надо время от времени подтягивать, поэтому трубопровод с такими фитингами должен быть на виду.

Разводной ключ.

Необходим для монтажа фитингов.

«Шведка».

С ее помощью выполняется захват труб и других элементов без граней.

Герметик.

Для герметизации резьбовых соединений рекомендуется использовать сантехнический лен и паста (шпаклевку), например, Unipak. Крайне не рекомендуется фум-лента и другие подобные материалы.

Кессон

Есть разные варианты устройства кессона: металлическая сварной короб или труба большого диаметра, колодезные бетонные кольца, кирпичная кладка, пластик.

система вдоподачи

Монолитный бетон по опалубке самый надежный, хотя и сложный. Он позволяет сделать конструкцию любой конфигурации и глубины. Можно даже вмонтировать в стенки скобы для спуска и подъема, предусмотреть место для накопительного бака и свободно разместить все необходимое оборудование.

скважина водосистемы

При обустройстве кессона надо не только позаботиться о надежной защите от попадания осадков внутрь, необходимо сделать гидроизоляцию и утепление стенок. Яму можно вырыть с запасом по периметру, чтобы оставшийся зазор засыпать смесью песка и щебня — это защитит конструкцию, и как дренаж, и как средство от «выдавливания» при пучнистых грунтах.

Монтаж компонентов водопроводной системы

Второй шаг

Установите насос. Оборудование глубинного типа опускается в источник водоснабжения. Поверхностные же насосы монтируются рядом со скважиной либо колодцем. Установка насоса выполняется в обогреваемой комнате либо же в кессоне.

Насосная станция

Третий шаг

Подключите трубу водопровода к установленному насосу. Свободный конец подключенной трубы прикрепите к штуцеру с пятью выводами.

Четвертый шаг

Монтаж системы водоснабжения

К свободным выходам штуцера подключите накопительный бак, манометр, а также реле давления. Объем накопительного бака может достигать 400-500 л и даже больше. Благодаря этому приспособлению будет обеспечиваться оптимальное давление в водопроводной системе. Помимо этого, в накопительном баке можно хранить воду на случай непредвиденных ситуаций.

Пятый шаг

К оставшемуся свободным штуцерному выводу подключите трубу, а затем проведите магистраль по предварительно выровненному дну вырытой траншеи прямиком в дом. Также по дну ямы нужно проложить защищенный кабель для подключения насоса и гидроаккумулятора.

Важно, чтобы розетка, предназначенная для включения упомянутых выше агрегатов, была правильно заземлена

Шестой шаг

Монтаж водопровода на даче

Перед точкой ввода трубы в здание смонтируйте запорный кран. Он позволит вам перекрывать водоснабжение при возникновении такой необходимости.

Седьмой шаг

Убедившись в правильности работы внешнего трубопровода, засыпьте яму и приступайте к монтажу внутренней разводки.

Вне зависимости от выбранного источника водоснабжения систему водопровода настоятельно рекомендуется укомплектовать очистными приспособлениями

Внутреннюю разводку выполните в соответствии с ранее подготовленной схемой. В этом моменте ориентируйтесь на свои предпочтения. Делайте все так, чтобы в дальнейшем вам удобно было пользоваться подключенным водопроводом.

Монтаж внутреннего водопровода на даче

В завершение вам останется обустроить точки забора воды, подключив смесители, технику и пр.

Финансовые инструменты

В РФ действует большое количество Федеральных и региональных целевых программ напрямую или косвенно направленных на модернизацию системы водопроводно-канализационного хозяйства.

  1. Программа «Чистая вода» на 2011 — 2021 годы
  2. Программа «Жилище» на 2011 — 2015 годы
  3. Подпрограмма «Модернизация объектов коммунальной инфраструктуры»
  4. Программа «Развитие водохозяйственного комплекса Российской Федерации в 2012-2020 годах»
  5. Прочие федеральные и региональные программы.

Также в данный момент на территории Российской Федерации активно работают европейские финансовые корпорации и банки, так например по объектам связанным со снижением негативного воздействия на экологическое состояние водных ресурсов возможно привлечение льготных европейских кредитов и безвозмездных грантов таких международных финансовых организаций как НЕФКО и ЕБРР, а также европейских экологических фондов типа NDEP, активно развивается программы приграничного сотрудничества, европейские и уже российские банки внедряют программы льготного кредитования и лизинговые договора по проектам модернизации производства направленным на снижение энерго-затрат.

Законодательство Российской Федерации при соответствующем обосновании позволяет временно прекратить наложения штрафных санкций за нарушения природоохранного и санитарного законодательства Российской Федерации и направить эти средства на модернизацию технологических процессов.

При совместном, всестороннем анализе всех финансовых инструментов с учетом их целевых показателей, а также объединенного, в масштабах муниципальных районов подхода при рассмотрении проблематики объектов ВКХ возможно построение комплексной инвестиционной программы модернизации объектов ВКХ, которая позволила бы адресно распределить финансирование по программам между «Объектами ВКХ» и выполнить все условия Целевых программ: обеспечить исполнение требуемых целевых показателей, оптимизировать финансовую нагрузку на муниципальный и областной бюджет, а самое главное обеспечить население качественными услугами в области ВКХ и дать значительный импульс для развития сельского хозяйства и производства. Концепцию Схемы распределения Программ смотри выше.

Выбор оборудования

Когда схема или проект водоснабжения готовы, самое время приступить к выбору необходимого оборудования. Если работы выполняются проектной организацией, то в проекте, как правило, указывается не только тип и производительность оборудования, но и его марка. Очень часто потребитель выбирает оборудование другого производителя, которое может быть дороже и качественнее или наоборот.

Наиболее ответственный узел, с которого начинается домашний водопровод, – это насос. Его необходимо выбирать от известных и проверенных временем производителей. Один основной подающий насос устанавливается непосредственно в скважине и создает необходимое давление в магистрали. В систему водоснабжения может дополнительно устанавливаться один или два насоса небольшой производительности для обеспечения работы различного оборудования. Производительность насоса выбирается на 10-15% ниже от того количества воды, которое может дать скважина в единицу времени, чтобы избежать сухого хода и преждевременного выхода из строя.

Остальное оборудование, из которого будет состоять домашний водопровод, подбирается исходя из наилучшего соотношения цена/качество.

Сборка системы

После того как скважина и кессон готовы, а накопительная емкость установлена, систему водоснабжения можно собирать.

К насосу крепят обратный клапан и подсоединяют его к трубе ПНД и кабелю электропитания, пропущенные через оголовок горловины обсадной трубы.

обратный клапан к насосу

Опускают насос при помощи оцинкованного троса в пластиковой оболочке, прикрепленного к проушине на корпусе. По мере опускания, через каждые 1.5-2 метра, трубу и кабель питания фиксируют к тросу хомутами. После того, как насос достиг дна, его поднимают на 0.5-1 метр и крепят к скобе в нижней части оголовка, а его в свою очередь крепят на обсадную трубу. Спустя 10 минут, после заполнения насоса водой, его можно запустить для тестирования работы.

Управление работой насоса лучше всего проводить при помощи поплавкового датчика в накопительной емкости. Он должен быть настроен на два уровня: минимальный для замыкания цепи питания насосом и максимальный — для размыкания.

Прокладка водопровода к дому проходит в траншее ниже уровня замерзания грунта.

прокладка водопровода к дому

На дно засыпается песчаная подушка, а трубу лучше завернуть в утеплитель — стекловата, минеральная вата или «скорлупа» из пенопласта. Последний вариант считается самый надежный и устойчивый.

утеплитель для труб

После того, как труба заведена в дом, ее подключают к накопительной емкости. А от нее уже идет разводка к системе полива и системе очистки холодного водоснабжения.

Виды

Главная особенность системы с напорным баком – это бак, который размещается на большой высоте и тем самым создает давление в системе. Для этих целей может использоваться чердак, но при отсутствии такового сооружается напорная башня. Также емкость может устанавливаться на близлежащем высоком холме. В дальнейшем от этого бака делается разводка на все точки водозабора в доме.

Функционирование системы с напорным баком можно описать так:

  • Вода накачивается в бак из колодца или скважины посредством насоса. Контроль за уровнем воды в емкости осуществляет поплавок, который при его наполнении отключает насос, а при опустошении снова включает.
  • Высота напорной башни определяет давление в системе. Чем она выше, тем давление больше. Эта особенность позволяет обеспечить водой все точки водозабора без использования насоса в постоянном режиме.

У системы с напорным баком есть несколько серьезных плюсов:

  • Экономия электроэнергии, так как насос работает только для накачивания напорного бака, где его мощность используется в полную силу.
  • Даже при отключении электроэнергии бак будет обеспечивать наличие воды в кране. Если рядом есть холм или дом расположен на его склоне, можно поставить большую цистерну, что сделает пользование гидросистемой максимально энергоэффективной.

Также у этой системы есть свои недостатки. Если бак располагается невысоко над уровнем водозабора, давление будет невысоким. Также на этот показатель влияет количество одновременно открытых кранов. В таких условиях некоторые бытовые электроприборы могут не функционировать, например, автоматическая стиральная машинка, электрический водонагреватель, посудомоечная машина, автономное отопление и т. п.

Если бак располагается на крыше дома, то при отказе автоматики есть шанс затопления строения водой. Для снижения ущерба используется система аварийного слива, по принципу работы напоминающая слив в ванной или рукомойнике – у верха емкости приваривается труба; при наполнении емкости водой до ее уровня все излишки утекают в трубу. Они могут сливаться в огород или канализацию

Важно придумать систему, сигнализирующую о переполнении бака, чтобы знать про поломку

Система с насосом и гидроаккумулятором имеет особенность – постоянное давление, которое можно регулировать по своему усмотрению. Насос используется так же как и в первом варианте, но качает воду не в напорный бак, а гидроаккумулятор, служащий индикатором для работы автоматики. Такой узел принято называть насосной станцией. Гидроаккумулятор – это емкость, разделенная на две части эластичной мембраной, с одной стороны которой газ, а с другой – вода. При заполнении бака водой мембрана растягивается, давит на газ, он сжимается и создает давление в системе.

Коротко принцип работы этой системы можно описать так:

  • Насос закачивает воду в гидроаккумулятор. Когда он заполняется, датчик отключает работу насоса. За счет сжатого газа в системе поддерживается давление, поэтому можно спокойно пользоваться водой.
  • Когда вода при открытии крана начинает расходоваться, уровень ее падает и вместе с ним давление в системе. При достижении заданного минимума датчик включает насос и восстанавливает запас воды в гидроаккумуляторе.

У системы с гидроаккумулятором есть свои плюсы:

  • проще монтируется и меньше зависит от обстоятельств – большой бак на высоте, как в первой системе;
  • давление может регулироваться по желанию;
  • более высокое качество воды, но это палка о двух концах.

Также у этой системы есть свои минусы:

  • нужно больше средств на обустройство;
  • более высокий расход электроэнергии;
  • более высокие требования к качеству воды;
  • необходимо использование фильтра;
  • необходим трубопровод с гладкими стенками и более мощный насос для обеспечения бесперебойной подачи воды и необходимого давления;
  • при отключении света система не работает;
  • если в качестве источника используется колодец, у него должен быть хороший дебет – скорость наполнения водой, по этой причине такая система чаще используется вместе со скважиной.
Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
