Оголовок для скважины своими руками: устройство и установка, ход работ по изготовлению, разновидности оголовков и их маркировка

Пробурить скважину – это только первый этап на пути к созданию автономного водоснабжения в доме.

После завершения основных работ, приходит время для установки насосного оборудования, проведения электроснабжения и установки наземной конструкции, которая защитит скважину от внешней среды.

Важный этап завершающих работ – установить оголовок для скважины своими руками. Что это такое и нужен ли он вообще. Что означает маркировка на оголовке, как его установить и какова цена вопроса.

Когда нужен оголовок для скважины

А нужен ли оголовок вообще? Многие просто накрывают трубу плёнкой, пластиковой бутылкой или куском резины.

На самом деле такой подход непрофессионален и служит только до поры до времени.

Оголовок нужен скважине так же, как компьютеру антивирусная программа: без неё, может быть и можно, но каждый понимает, что с ней лучше.

Например, талые и паводковые воды – серьёзная угроза качеству питьевой воды, они не должны затекать в скважину! Можно было бы обезопасить водопровод, сделав высокую трубу, но если вода идёт в дом, зимой она перемёрзнет. Поэтому скважины наоборот делают в приямках и небольших бетонных колодцах ниже уровня промерзания. Защитить такую скважину можно только наглухо закрыв её.

Оголовок выполняет следующие функции:

• Главное – это защитная. Пыль, осадки, грязь, талые воды, насекомые, мыши и прочее, могут попасть в питьевую воду, а она должна быть идеально чистой.
• Эстетическая. Скважина с оголовком выглядит завершённой и аккуратной.
• Упрощает крепление насосного оборудования. Всё продумано, герметично, делается быстро и просто без применения сварки.
• Увеличение дебита скважины (дебит – это количество воды, которое может дать скважина за час).

Когда насос откачал часть воды, создалось пустое пространство. Оно чем-то должно заполниться и, как правило, заполняется воздухом, а вода вновь поступает из водоносного слоя медленно. Если же установлен герметичный оголовок, возникает разряжённость, которая способствует «вытягиванию» подземных вод.

Содержание и эксплуатация

Установленный оголовок на даче необходимо защитить от негативного воздействия окружающей среды. Особенно такие меры следует предпринимать, когда используется металлический.

Важно! Независимо от используемого материала – металл, алюминий, полимерпесчанный, пластиковый и т. п. – необходимо все равно защитить крышку от негативного воздействия извне.

В первую очередь конструкция защищается от резких перепадов температуры. Для зимней эксплуатации скважины можно соорудить теплоизоляционный короб. Его собрать можно из досок или фанеры. Обязательно утепляется пенопластом или другим теплоизоляционным материалом. Внутрь можно насыпать солому или сухие листья. Они отличаются прекрасными теплоизоляционными свойствами.

Устройство и установка

Оголовок – это такая герметичная «крышка». По сути, две пластины с уплотнителем, в которых предусмотрены крепления для насоса и отверстия под шланг и провод.

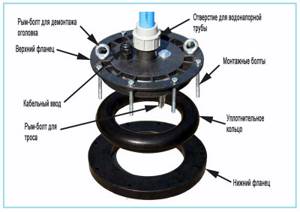

Конструкция

Вот 5 основных элементов конструкции оголовка:

1. Верхняя крышка.
2. Резиновое кольцо.
3. Фланец.
4. Карабин.
5. Крепёж.

На верхней крышке размещаются отверстия для напорной трубы и кабеля питания.

Резиновое кольцо – это уплотнитель, обеспечивающий герметичность системы. Фланец нужен для крепления оголовка на скважинную трубу. А к надёжному карабину легко крепится насос на тросе.

Рым-болты, обращённые кольцами вверх, пригодятся в том случае, если общий вес оборудования оказался внушительным и устанавливать его вручную проблематично. Тогда оголовок подвешивают за рым-болты к лебёдке или другому вспомогательному устройству и опускают в скважину с его помощью.

Кессон для скважины используется для того чтобы вода в колодце зимой не замерзала. Кессон — виды и монтаж для скважины своими руками.

Способы очистки воды от железа из скважины рассмотрим здесь.

А тут https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/tehnologiy-bureniya-skvazhin.html рассмотрим особенности технологий бурения водозаборных скважин: роторное, гидробурение и другие методы.

Монтаж

Инструкция по шагам:

1. Подготовить трубу. Если край неровный и с зазубринами – срезать верх болгаркой. Зачистить. Металлическую трубу хорошо было бы прогрунтовать, чтобы избежать коррозии.
2. К насосу крепится трос, а трос карабином к оголовку.
3. В соответствующие отверстия в верхней крышке продеваются электрический кабель и напорная труба (другой её конец – к насосу). Пока их не нужно зажимать.
4. Чтобы в дальнейшем было удобнее опускать всё это в скважину, трубу, трос насоса и кабель стягивают хомутами через каждые 1,5 метра.
5. Фланец и резиновое кольцо устанавливается в скважинную трубу.
6. Трос с насосом, труба и кабель опускаются в скважину на нужную глубину. При работе держать систему нужно за трос.
7. Верхняя крышка притягивается болтами (отверстия на фланце и крышке должны совпасть). Затягивать их нужно равномерно, чтобы не было перекосов. Резиновый уплотнитель должен попасть в канавку на крышке и немного сплющиться. Важно не переусердствовать, иначе можно повредить кольцо.
8. Зажимается окончательно кабель, а в цанговом патроне затягивается напорная труба.

Если резиновое кольцо с трудом продвигается по скважинной трубе, его можно смазать автолом или маслом.

Защита скважины от замерзания

Для круглогодичного использования скважины, потребуется провести её утепление. Защитить её от зимнего мороза можно несколькими способами:

1. Разместить верхнюю часть скважины внутри кессона. Для этого, изначально выкапывается яма вокруг выхода обсадной трубы, стены и пол которой укрепляются бетоном, кирпичной кладкой или брусом. Сверху обустраивается крышка, которая тщательно утепляется. Труба обрезается таким образом, чтобы её край оказался над дном ямы. Только после этого происходит монтаж оголовка.
2. Произвести утепление трубы, торчащей над землёй, с уже установленным оголовком. Сделать это можно, хорошенько укутав её утеплителем, и замотав сверху плёнкой или мешковиной. Можно также выстроить вокруг скважины небольшое отапливаемое помещение, либо просто сколотить ящик, наполнив его опилками.
3. Ещё один вариант защиты скважины и уличного водопровода от перемерзания – самогреющий кабель. Он появившийся относительно недавно, и представляет собой провода, заключённые в изоляционную оплётку. Этим кабелем по спирали опутывается уличный трубопровод и шланг внутри скважины на глубину нескольких метров. В случае перемерзания водопровода, достаточно только включить вилку кабеля в сеть, и он начинает нагреваться, размораживая трубы и шланги.

Основные разновидности оголовков и их маркировка

Оголовки могут крепиться:

• на трубе;
• внутри трубы.

Кроме того, их делают из разных материалов:

• пластика;
• чугуна;
• стали.

Оголовок скважинный для использования в теплое время года

Поскольку оголовку нужно выдерживать определённый вес, первый вариант применим только в случае с оборудованием небольшого размера (общий вес не должен быть больше 200 кг). Прочные чугун или сталь могут выдержать любое оборудование (до 500 кг).

Маркировка

Маркируют оголовки рядом букв и цифр, несущих важную информацию о приспособлении.

Пример: ОС 140-160/40 П. Расшифровываются эти данные так:

• ОС – оголовок скважинный;
• 140-160 – диаметр скважинной трубы (в мм);
• 40 – диаметр водозаборной трубы, которую можно подсоединить к оголовку;
• П – материал из которого выполнен оголовок (пластик).

Последнюю букву для металлических оголовков могут указать – «Ч» или «С», но чаще просто пропускают. Если не стоит «П», значит материал – металл, а какой именно — нужно уточнять в описании товара.

Самые популярные модели

Важно знать! В продаже можно встретить некоторые модели, рассчитанные на двухтрубную или однотрубную систему. Выбор будет зависеть от особенности вашей водопроводной системы.

Как сделать оголовок для скважины своими руками

Чтобы самостоятельно изготовить оголовок на скважину, нужно запастись:

• листом металла (10 мм сталь);
• 6-8 болтов;
• толстой проволокой или рым-болтами;
• толстой резиной или несколькими слоями тонкой;
• дрелью или сверлильным станком.

Чтобы вырезать идеально ровный круг лучше использовать не болгарку, а токарный станок. Он же поможет разметить оси отверстий.

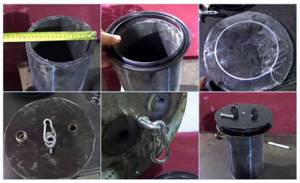

Оголовок, изготовленный своими руками

Ход работы:

1. Из листа металла вырезается фланец (металлическое кольцо). Он будет одеваться на трубу, поэтому диаметр внутреннего отверстия должен быть чуть-чуть больше, чем скважина.
2. Такого же размера, что и фланец, вырезается верхняя крышка (металлический блин).
3. Две детали складываются вместе, зажимаются тисами или струбцинами, в них сверлятся отверстия.
4. В крышке высверливаются два отверстия: под кабель и под штуцер для напорной трубы. Приваривается штуцер.
5. Если насос тяжёлый, можно сверху приварить петлю из толстой проволоки (чтобы удобнее было поднимать). Если же оборудование бытовое, лёгкое – это совсем не обязательно.
6. С внутренней стороны крышки приваривается крепление насоса (это может быть рым-болт, петля из проволоки или крючок).
7. Из резины вырезается точно по размеру фланца кольцо.
8. Измеряется глубина скважины. Подбирается длина тросика (насос – в метре от дна).
9. Крепятся все детали: трос, напорная труба, провод.
10. Через каждые 1,5 м. трос, трубу и провод стянуть изолентой, или пластиковыми хомутами.
11. Резиновый уплотнитель располагается между фланцем и крышкой. Всё одевается на трубу.
12. Три детали вместе равномерно стягиваются болтами.

Держаться такая конструкция будет за счёт того, что резиновая пластина увеличится в размере, а вниз будет тянуть вес насоса.

Советы и полезное видео

Напоследок дадим несколько советов относительно оборудования скважины оголовком.

1. Перед покупкой тщательно определитесь с техническими параметрами устройства. Замерьте диаметр обсадной колонны, глубину скважины, высчитайте примерный вес насосного оборудования с тросом и шлангами.
2. При самостоятельной установке оголовка тщательно соблюдайте алгоритм сборки устройства.
3. Если планируется пользоваться источником в зимнее время, нужно заранее позаботиться об его утеплении.

Как видим, монтаж оголовка своими руками не представляет какой-либо технической сложности. Произвести его вполне возможно даже человеку, по роду своей деятельности далёкому от техники.

Что ещё нужно учесть

1. Трос для крепления насоса может быть выполнен из полимера высокой прочности или нержавейки. Обычный трос применять нельзя. Он рано или поздно заржавеет и может оборваться.
2. Наклон скважинной трубы. Нужно проверить трубу на вертикальность, прежде чем покупать насос. Если прибор оснащён центрующим подшипником скольжения (а большинство производителей стран СНГ и Китайские его устанавливают), он не годится для трубы с наклоном – его просто разобьёт. С европейскими моделями таких проблем обычно нет.
3. Вилка насоса. Чтобы продеть электрический кабель в оголовок, с него нужно снять и потом снова собрать вилку. Если она разборная – нет проблем. Но если вилка цельная, разрезав провод, Вы лишитесь гарантии на насос!

Итак. Заводские оголовки солидно выглядят, надёжно фиксируют все элементы и стоят от 2 до 4 тыс. руб. Приступая к созданию самодельного варианта, нужно учесть, что не так-то просто сделать герметичными соединения, особенно электрического кабеля. Умелому мастеру всё по плечу, но затраты могут быть не оправданы.

Бурение скважины — дорогое мероприятие, но если нужна неглубокая скважина, можно справиться с ее бурением самостоятельно. Для этого нужен специальный инструмент. Как сделать ручной бур для скважины самому и как его использовать? Читайте далее.

Основные характеристики центробежных насосов и принцип их работы рассмотрим в этой статье.

Конструкция

Стандартный оголовок укомплектован следующими составными частями:

1. Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
2. Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
3. Карабин. Закрепляет трос с подвешенным на него насосом.
4. Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
5. Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
6. Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
7. Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
8. Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
9. Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.

Виды

Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.
В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.

Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.

Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:

• рым-болтами;
• кабельным вводом, который необходим для электропривода;
• штуцером для трубы, с которой будет падать вода;
• набором карабинов;
• болтами для крепежа.

Теперь о некоторых элементах стоит сказать подробно.

• Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
• Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.

Пластиковые

Пластиковый оголовок для скважины.

К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.

Металлические

Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

Металлический оголовок для скважины.

На рынке представлены следующие металлические заглушки:

• чугунные;
• стальные.

Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.

Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.

Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.

Покупать или сделать самостоятельно

Оголовок для скважины выбирается в магазине. Предлагаются типовые модели, монтаж которых производится по инструкции. Изделия производятся из пластика, стали или чугунного материала.

Крышка для скважины своими руками делается из следующих материалов: нержавеющей стали или алюминия.

Каждый вариант должен обладать герметичностью.

У профессиональных и самодельных конструкций есть преимущества и недостатки:

При самостоятельном изготовлении выбирается подручный материал. При покупке можно подобрать изделия из металла или пластика

Металлическая крышка для скважины прочная, а элементы из пластика устойчивы к коррозии. Создавая конструкцию своими силами, рекомендуется обратить внимание на герметичность изделия. При профессиональном производстве надежность элемента тестируется. Оголовок для скважины своими руками имеет преимущество в виде низкой цены. Недостаток в погрешностях при создании и при дальнейшем обслуживании устройства.

Инструктаж по самостоятельному изготовлению оголовка для скважин

Стоимость на покупное изделие формируется из нескольких составляющих: материала, производителя, размера обсадной трубы и сезонности. Данные изделия дорожают в дачный сезон.

Технология монтажа

Сам процесс установки проводится без сложности, так как нет необходимости в проведении сварки. Но работы необходимо выполнять поэтапно.

Монтировать оголовок следует по специальной технологии

А именно:

1. Первый этап заключается в подготовке верхнего среза осадной трубы для установки оголовка. Чтобы проделать такую работу, нужно зачистить верхний край трубы и ее боковые стены от всевозможных загрязнений и ржавчины. А затем трубу покрыть грунтовкой и таким образом защитить ее от возможных коррозий.
2. Второй этап заключается в раскручивании оголовка на основные части и дальнейшем надевании его на трубу. При выполнении таких работ необходимо убедиться в том, что на нижнем и верхнем фланце стоит прокладка. Она должна помещаться в свой паз с усилием. Чтобы облегчить надевание прокладки, можно использовать солидол.
3. После этого присоединяют к крышке элементы крепления для оборудования. Для того чтобы они не поддавались коррозии, для этих целей лучше устанавливать рым-болты, трубы, изготовленные из пластика, а трос для страховки насоса должен иметь антикоррозийное покрытие.
4. На последнем этапе монтажа необходимо лебедкой опустить насос и соединить фланцы. Для этого используются болты, которые необходимо поочередно подтягивать.

Но при такой подтяжке важно знать меру и не перетянуть болты, так как это может привести к поломке пластика, что нарушит обсадную конструкцию.

Выполнить монтаж оголовка для скважины — нетрудоемкое занятие. Если соблюдать все правила, советы специалистов и придерживаться технологии, то такое устройство можно установить самостоятельно. Но все же предварительно необходимо познакомиться с основными нюансами монтажа.
