Использование трубопроводов из металлов в бытовом хозяйстве, несмотря на активное вытеснение полимерами, до сих пор не утратило своей актуальности. Помимо сварки, для их соединения используют фитинги для металлических труб резьбовые, каталог которых предоставляют покупателю все фирмы-производители качественного товара.
Перед тем, как выбрать резьбовое соединение собираемой трубопроводной магистрали из металла, пользователю приходится рассматривать и сравнивать предназначенные для этих целей фитинги от широкого ряда как отечественных, так и зарубежных производителей. При этом помимо ценовой политики фирм из-за отличающихся материалов изготовления фитинговых соединителей, возможны различные варианты принятия решений от самых бюджетных до наиболее затратных.

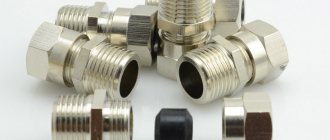

Рис. 1 Примеры фитинговых соединений
Классификация фитингов
Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.
Маркировка
ПП трубы и фитинги
Трубопроводные ПП детали изготавливаются из следующего сырья:
- Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
- Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
- Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
- Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).
В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.
Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.
Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.
Структура
Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.
Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.
Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.
Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.
Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.
Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.
Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.
Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.
Сфера применения различных соединений для труб из полиэтилена
Основополагающим материалом является полиэтилен с различными показателями плотности или латунь. Диаметры используемых фитингов используется в вариациях 20-1200мм. Чтобы ознакомиться со всеми видами и характеристикой, можно обратиться к следующей таблице:
| Вид | Характеристика и сфера применения |
| Компрессионный | Используется при создании питьевой системы водоснабжения. Стойко переносит температурный режим в диапазоне 0+45 градусов, давление 10-16Бар. При монтаже используют сварку |
| Электросварной | Использование нагревательного элемента в качестве проволоки. Находит применение при изготовлении системы газификации |
| Металлический | Подойдет в том случае, если присутствуют дополнительные элементы из других материалов |
| Литой | Система изготовления идентична системе ПНД, допускается температура 0-40 градусов |
| Сегментный (сварной) | Изготавливается из отдельных сегментов, которые соединяются в единую систему. Деталь для соединения должна позволять организацию разветвлений при создании системы водоснабжения |
| Латунный | Отличается надежностью и герметичностью. Актуально использование совместно с втулками, позволяет сократить риск возникающих деформаций, при использовании обжимного фитинга позволяет сузить диаметр трубы |
| 75мм ПНД труба | Актуальна для создания безнапорной канализационной системы |
Рис 9. Электросварные
Виды и типы соединения фитингов
Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.
Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.
Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.
Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.
Муфты и переходники
Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.
Муфта пп
Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.
Муфта комбинированная пп
Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.
Переходник пп
С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.
Уголок, тройник и крестовина
В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.
Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.
Уголок пп
Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.
Тройник пп
Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.
Крестовина пп
Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.
Обвод и компенсаторы
Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.
Обвод пп
Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.
Фитинг американка
Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.
Американка пп
Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.
Краны, вентили и заглушки
Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.
Вентиль пп
В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.
Кран пп
Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.
Заглушка пп
Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.
Тонкости установки обжимной муфты
В ситуации, когда резьба на трубе сгнила, а нарезать ее нецелесообразно, универсальным решением станет установка обжимной муфты.
Установка обжимной муфты – беспроигрышный вариант в ситуации, когда нужно состыковать трубы или подключить оборудование, не задействуя резьбу
Чтобы корректно установить обжимной фитинг, монтаж выполняют в такой очередности:
- Подлежащий соединению срез трубы зачищают от заусениц, обрабатывая как наружную поверхность изделия, так и внутреннюю.
- Конец трубы вставляют в корпус фитинга располагая его таким образом, чтобы центральная часть муфты строго соответствовала стыку.
- На трубу натягивают обжимное кольцо.
- На полученный сегмент надевают обжимную гайку. Двигаясь по резьбе, гайка будет вдавливать обжимное кольцо в трубу, создавая герметичное соединение.
При закручивании гайки не стоит прилагать чрезмерных усилий. В противном случае гайка передавит соединение или просто лопнет.
Подбор фитингов по диаметру
При выборе соединительных элементов, сначала создается схема инженерной системы. Она позволит выяснить вид фитингов для полипропиленовых труб. Размер каждой детали подбирается с учетом диаметров соединяемых труб на конкретном участке.
При выборе фитингов нужно обращать внимание на маркировку. Она позволяет узнать наружный диаметр с учетом толстых стенок элементов, влияющих на проходимость. У ПП деталей она меньше, чем у изделий из металлопластика.
Системы из полимерных материалов имеют более гладкую внутреннюю поверхность по сравнению с сетями из стали. Благодаря этой особенности в ПП трубопроводах не скапливаются отложения.
Поэтому коммуникации из пластика способны переместить больше жидкости. Например, чем стальные системы идентичного диаметра за такое же время.
Внутриквартирный водопровод обычно монтируется из ПП труб диаметром 20 мм. В коттеджах системы могут иметь больший размер сечения, зависящий от количества водоразборных точек. Поэтому чаще всего при устройстве водопровода используют фитинги диаметром 20-40 мм.
Технические параметры
Классификация фитингов осуществляется на основе технических критериев:
- Для выполнения какой технической роли требуется установка крепления – фитингов;
- Из какого материала выполнена конструкция;
- Каким образом будет зафиксировано крепление;
- Отличительные особенности конструкции и размер.
Размерный ряд начинается от 4 — 600 мм и зависит от прямого назначения (присоединения шлангов тормозного типа или в подготовке магистрального трубопровода). Принято выделять несколько стандартных размеров фитингов: 20, 25, 50, 110 и 32мм. Как правило, из-за большой популярности, подобные модели найти не составит большого труда.
Что еще учитывать при выборе фитингов
Подбираются соединительные трубопроводные детали с учетом вида спроектированной инженерной системы. Во время покупки фитингов необходимо принимать во внимание следующие нюансы:
- Для водопровода ПП элементы имеют белый или серый цвет.
- Монтажные работы выполняются с помощью специальных труборезов и паяльников именно для ПП труб.
- Для коммуникаций из полипропилена необходимо приобретать соединительные детали из такого же материала. Их нельзя заменить фитингами из ПВХ.
Рекомендуется покупать полипропиленовые трубы и фитинги известных производителей. Кроме того, продукция брендов отличается аккуратным внешним видом, большим ассортиментом, наличием всех типоразмеров.
Фитинги для пп труб
Нужно также обращать внимание на показатель SDR, характеризующий проходимость изделий. Детали с высоким значением этой характеристики обладают хорошей проходимостью и относительно тонкими стенками.
Трубопроводные изделия с небольшим SDR имеют низкую проходимость, но отличаются повышенной прочностью и плотностью.
Типология
Для грамотной и качественной установки сантехники, обойтись без соединительных элементов невозможно. Основой зачастую выступает прочный металл – сталь, чугун, металл, латунь. Не менее распространенным считаются конструкции из пластика и синтетических материалов: поливинихлорида, полипропилена, полиэтилена.
Рассматривая разнообразное устройство системы фитингов для полотенцесушителей, можно выделить несколько вариантов:
- Соединение с резьбой
Рис 2. С резьбой - Компрессионный.
- С пайкой капиллярной.
- Пресс.
- Самофиксирующийся.
Чтобы построить надежный водопровод, используют сразу несколько видов:
- Если участок прямой, актуальна муфта;
- Если система разветвленная – тройник или крестовина;
- Чтобы менять направление потока – отвод.
Как выбрать лучший вариант ПП
*
Чтобы не ошибиться и выбрать лучшие фитинги, рекомендуется учитывать материал, из которого изготовлено соединение и его диаметр для:
- организации прочных конструкций из меди или стали — фланцы. Они подойдут в том случае, если невозможно избежать сварочных работ или на составляющих нанесена резьба. Заказывая партию, нужно учитывать, насколько они плоские, перпендикулярно ли располагаются торцы. От данных показателей зависит, насколько плотным окажется соединение. Чтобы добиться герметичности, лучше использовать специальную ФУМ ленту. Контргайка поможет добиться оптимальной фиксации уплотнителя из различного металла (чугуна, стали или бронзы).
- решения сантехнических задач, лучше подбирать соединительные элементы из идентичного материала, как и трубы. Как правило, это ПВХ. Пайка осуществляется специальным инструментарием. Важно принять во внимание, что подобные модели характеризуются большой стоимостью.
- систем с присутствующим металлопластиком, то лучше использовать несколько крепежных элементов, в среднем 3-4. Заказывая их, важно учитывать вес. Как правило, чем качественнее конструкция, тем больше она весит.
Не рекомендуется экономить на приобретении соединительных элементов, поскольку от них зависит вероятность возникновения серьезных протечек и деформаций труб. Особенно это касается систем, которые должны выдерживать высокое давление.
Популярность полимерных моделей, которые отличаются от выше перечисленных категорий легкостью (можно осуществлять монтаж самостоятельно без помощи бригады профессионалов), длительность в эксплуатации (в среднем 30-40 лет без замены), допускается создание систем водоснабжения различных уровней сложности. Однако также необходимо учитывать специфику запланированных работ и материал, из которого изготовлены трубы и их диаметр, чтобы обеспечивать герметичность и максимальную плотность соединений.
