Фитинги для медных труб под обжим: типы и их особенности

В наше время медные трубы остаются популярным и универсальным материалом, который широко используется при создании отопительных водопроводных и газопроводных систем.

Им не страшна хлорированная вода, что делает трубы из меди особенно привлекательными для установки городских водопроводов.

Кроме того, медь не боится коррозии и отличается длительным сроком эксплуатации, что очень и очень хорошо в любом случае.

Установка медных труб проводится при помощи различных типов соединений.

Помимо привычной многим пайки и сварки, сегодня также пользуется популярностью применение обжимных (компрессионных) элементов (обжимных фитингов для медных труб).

Общие сведения

Оптимальным решением во время монтажа водопровода в городах является применение труб из данного материала. Медные изделия не подвержены образованию коррозии, имеют долгий срок службы.

Справка! Изделия монтируют разными методами: путем пайки, сварки, либо используя фитинги для медных труб под обжим.

Положительные и отрицательные характеристики изделий. Монтаж трубопроводов при помощи обжимных фитингов провести быстро и просто. Данный метод не требует применения высоких температур либо специального оборудования.

Способ укладки позволяет вести работы в труднодоступных местах, для этого нужны инструменты в виде:


1.гаечных ключей.

2.калибратора.

3.резака.

Время, требующееся для проведения работ, невелико, зато трубопровод получается с высоким уровнем герметичности, может служить долго.

К недостаткам элемента для соединения конструкции относят необходимость периодически устраивать проверку, если надо подтягивать фитинг.

Важно! Так как фитинги требуют постоянной проверки, их нельзя монтировать под бетонную стяжку.

Детали рассчитаны для систем с малым давлением, так как крепление менее надежное, нежели у труб, соединенных пайкой.

Если применять во время соединения обжимные устройства, то конструкцию можно применять много раз.

Внимание! Места стыков поддаются разборке и сборке много раз, при этом прочность соединения будет постепенно снижаться.

Преимущества применения фитингов

Для соединения труб обжимными фитингами не требуется ни высокая температура, ни специальное оборудование. С помощью фитингов можно монтировать трубы в труднодоступных местах. Для этого потребуется набор инструментов из гаечных ключей, калибратора и резака.

В сравнении с пайкой и сваркой, применение компрессионных фитингов сокращает время, требуемое для работы, и уменьшает трудозатраты. Трубопровод при этом получится герметичным и долговечным. Единственный недостаток обжима медной трубы — потребность в периодической проверке и подтягивании фитингов, следовательно, невозможность их бетонирования.

Принцип действия фитинга

Обжимной фитинг состоит из:

1.корпуса.

2.обжимной гайки.

3.обжимного кольца. Можно оснащать одним либо двумя кольцами, предназначены обеспечивать герметизацию соединения, защищают от высокого давления, повышают износостойкость системы.

Внимание! В качестве уплотнителя лучше использовать не резину, а материал EPD M, так как имеет более долгий срок эксплуатации.

Данные устройства изготавливают:

1.из латуни.

2.из меди.

3.из пластика.

4.из металла.

В медных конструкциях применяют фитинги из латуни, во время эксплуатации не требуют особого ухода, стоят недорого, в отличие от медных деталей. По прочности они не уступают деталям из стали, но имеют более простую сборку. Для наделения деталей более прочными качествами применяют покрытие посредством никеля.

Во время покупки обращают внимание на вес изделий, не надо приобретать слишком легкие, лучше ориентироваться на продукцию известных марок. Так можно обеспечить долгую и надежную работу системы.

Устройство и принцип работы обжимного фитинга

Схема, поясняющая принцип соединения

Обжимной фитинг для медных труб состоит из нескольких деталей:

  • корпуса;
  • обжимной гайки;
  • обжимного кольца.

Обжимные кольца (обычно используются одно или два) предназначены для создания герметичного соединения и обеспечивают ему устойчивость к высокому давлению и долговечность. Благодаря им конструкция приобретает устойчивость к вибрационной усталости и может служить долгие годы.

Качественные фитинги для медных труб под обжим могут проработать до 50 лет.

Совет! Лучше выбирать детали, в которых для соединительных колец используется специальный материал ЕРD М, а не обычная резина, так как прослужат они намного дольше.

Изготавливаются компрессионные фитинги из:

  • латуни,
  • меди,
  • пластика,
  • металла.

При этом для медных труб чаще всего применяются латунные соединительные элементы, так как этот материал легко поддается обработке и стоит дешевле, чем чистая медь. По прочности он уступает нержавеющей стали, но зато, его намного проще монтировать.

Иногда латунные фитинги дополнительно обрабатывают никелем для повышения устойчивости к разнообразным воздействиям.

При выборе обратите внимание на вес изделия, этот показатель не должен быть слишком легким. Можно попросить у продавца сертификат качества, кроме того, профессионалы советуют сразу выбирать детали от известного производителя.

Это гарантирует, что вы не потратите деньги зря, а смонтированная система окажется надежной. Многие советуют использовать латунный фитинг для ПНД трубы, так как он не подвержен коррозии, но обеспечивает больший запас прочности, чем пластик.

Разновидности устройств

Различают несколько видов устройств:

1.тройники, которые применяют для ответвления в одном направлении.

2.крестовины применяют, чтобы сделать ответвления в несколько сторон.

3.муфты используют для соединения изделий, имеющих равные диаметры.

4.отводы используют для образования поворотов.

5.заглушки устанавливают на концах заготовок.

Чтобы соединить трубы с равными сечениями, используют детали с прямой конструкции, а если диаметры разные используют переходники.

Типы переходных элементов:

1.резьбовой тип.

2.компрессионный тип.

3.капиллярный тип.

4.пресс – фитинг.

5.самофиксирующийся.

Виды фитингов под обжим

Видео

Медные фитинги

Эти устройства бывают следующих видов:

  • Тройник. Для монтажа ответвлений в одну сторону;
  • Крестовина. Для устройства ответвления в две стороны;
  • Муфта. Используется для того, чтобы соединять заготовки трубопроката, которые имеют одинаковые диаметры;
  • Отвод. Применяют, чтобы образовался поворот;
  • Заглушка. Ставится на конец отрезанной заготовки.

Для стыка труб, которые имеют одинаковые диаметры, применяют прямые детали, а для различных диаметров пользуются переходным вариантом.

По типам их делят на:

  • Резьбовые;
  • Компрессионные;
  • Капиллярные;
  • Пресс-фитинги;
  • Самофиксирующиеся.

Резьбовой тип

Тип фитинга отличается простотой конструкции, легко монтировать, но требует доработки.

Лучшим вариантом для труб из меди считают фитинги, выполненные из латуни. Детали имеют высокий уровень устойчивости к коррозии, их применяют для участков трубопровода, которые фиксируют к стене.

Внимание! Данные фитинги не подходят для комбинирования с трубопрокатами, изготовленными из пластикового материала, медного либо металлопластика, так как закручивая элементы, более мягкий материал заготовки может деформироваться.

Компрессионный тип

В ситуациях, которые не позволяют применять открытый огонь, устанавливают компрессионный тип фитинга. Применяют фитинги для соединения труб разного и одинакового размера, выполненных из различного материала.

Данные фитинги изготавливают:


1.из латуни,

2.из меди.

3.из металлопластика.

4.из пластика.

5.из стали.

Фитинги оснащены кольцом под обжим, с помощью которого крепятся к трубам, создавая герметичность соединению. Кольцо стягивают вручную при помощи гайки и ключа.

Внимание! Данный тип подходит для применения в ограниченных пространствах с неудобным доступом.

Капиллярный тип

Данный тип лучше всего подходит для соединения медных либо стальных труб. Вдоль всей резьбы изнутри оснащены тонкой проволокой, изготовленной из олова, меди либо серебра, с помощью нее припаивают изделие.

Трубу заранее покрывают флюсом, соединяют с фитингом. Посредством горелки нагревают участок стыка, пока припой не расплавится и не заполнит внутреннее пространство.

Далее соединению дают остыть, после очищают участок стыка при помощи средств, предназначенных для медных изделий.

Внимание! Тип фитинга и его способ соединения считается самым прочным, лучше всех подходит для установки в медных трубопроводах.

Самофиксирующийся тип

Фитинги, способные самофиксироваться, представляют собой механизмы. Устройство состоит из внутреннего кольца, одно кольцо оснащено зубцами. Придавливая устройство при помощи ключа съемника, они цепляются за соседнее кольцо.

Метод стыка имеет надежное и прочное крепление. Фитинг можно применять много раз, потому что его легко демонтировать и снова установить.

Устройства изготавливают из меди для стыковки труб разного диаметра и материала. Метод самый удобный для использования в больших магистралях из различных труб.

Особенности монтажа на медный трубопровод фитинга под обжим.

Внимание! Данный фитинг не требует применения специального оборудования, их легко установить самостоятельно.

В европейской маркировке различают обжимы двух типов, обозначая их буквами А либо В.

Фитинги А можно использовать для трубопровода, проведенного над землей, они изготовлены из меди полу твердого типа, либо при помощи нержавеющей стали.

Фитинги В можно применять в системах, проложенных над землей и под землей, их изготавливают при помощи мягкой либо полутвердой меди с толстыми стенками.

Внимание! Для надежного соединения элементов, надо придерживаться инструкции.

Виды фитингов для медного трубопровода

Фитинги необходимы при сборке трубопроводов, чтобы создавать надежные разъемные и неразъемные соединения. Результатом правильно сделанного соединения является эксплуатация сети без ремонта на протяжении 15 и более лет. Рассмотрим, какие виды фитингов используют для труб из меди.

Вариант #1 – компрессионные

Для монтажа компрессионных фитингов пайку не используют. Цанговые конструкции называют условно-разъемными, так как они создают герметичное соединение, которое время от времени нуждается в подтяжке. В связи с этим трубопроводы нельзя зашивать в пол или стены.


На верхнем изображении – компрессионный фитинг на медную трубу: корпус, разрезное кольцо (выполняющее функцию уплотнителя при сборке) и накидная гайка, закручиванием которой и осуществляется обжим

Для установки компрессионного фитинга специальный инструмент – клещи или зажимы – не нужен. Сначала обжим производится вручную, а затем накидная гайка дотягивается разводным или рожковым ключом.

Галерея изображений

Фото из

Фитинг для компрессионного соединения

Составные части компрессионного фитинга

Уплотняющее кольцо в компрессионных соединениях

Монтаж запорной арматуры

Рекомендуется использовать пару ключей: одним придерживать корпус, вторым производить полувращательные движения. Для прочного соединения обычно хватает 2-3 дополнительных оборотов.

Цанговые фитинги имеют стандартные размеры – по сечению труб, причем их внутренняя стенка заранее откалибрована (для выполнения раструбного соединения). Кроме того, они отличаются назначением. Предположим, детали для водопровода и отопительной системы могут отличаться и конструктивно.

Вариант #2 – пресс-фитинги

Фитинги, обжимаемые прессованием, имеют абсолютно другую конструкцию. Они имеют трубчатое строение, а каждое окончание оснащено выемкой с уплотнителем. Принцип крепления на трубе основан на одном из качеств меди как мягкого и податливого при обработке металла.

Галерея изображений

Фото из

Строение обжимной пресс-муфты

Инструмент для формирования пресс-соединения

Неразъемный вариант соединения

Пресс-технология в открытой прокладке

В процессе обжима конструкция детали деформируется таким образом, что материал с уплотнительным кольцом создает неразъемное герметичное соединение.

Образец бронзового пресс-фитинга для медных труб
Образец бронзового пресс-фитинга для медных труб с резьбовым соединением. Производитель – известная компания VIEGA. Цена – 880 рублей (детали для опрессовки из латуни, бронзы или меди стоят намного дороже стальных аналогов)

Для сборки трубопровода с помощью пресс-фитингов необходим специальный инструмент – пресс-клещи. Для временных и одноразовых работ подойдет ручной аппарат, однако при постоянном профессиональном использовании он быстро вызовет усталость.

Для квалифицированных сантехников предусмотрены гидравлические и электромеханические модели – дорогие, но экономящие силу и время.


Виды пресс-фитингов, различающихся по назначению и конструкционно: прямые муфтовые соединители, переходники, крестовины, угольники простые и переходные на другой диаметр

Сложность прессования состоит в том, что после обжима порой трудно отличить обработанный фитинг от просто надетого на трубу. Чтобы не было пропусков, производители снабдили детали специальными сигнальными элементами, которые меняют свой вид после опрессовки: яркими пластиковыми кольцами или деформирующимися выпуклостями под названием SC-Contur.

Различить детали по назначению несложно, так как их помечают маркером разного цвета:

  • голубой или красный – водоснабжение (питьевое или не питьевое);
  • зеленый – отопление;
  • желтый – газоснабжение.

Есть и универсальные варианты: например, желто-голубая маркировка обозначает, что фитинги можно применять в системах перемещения газов и воды. Цвет используют и для пометки уплотнителя (желтый – для газа, черный – для воды и т.д.)

Вариант #3 – под пайку

Пайка обеспечивает прочное и неразъемное соединение двух фрагментов труб. Она осуществляется с помощью специального инструмента. Непосредственно перед пайкой концы труб состыковывают внахлест, то есть используют раструбное соединение.

Однако между стенками должен остаться небольшой зазор, необходимый для заполнения расплавленным припоем. Величина зазора – от 0,02 мм до 0,4 мм.

Угловой фитинг под пайку
Конфигурация медных фитингов под пайку соответствует аналогам для прессования: прямые, угловые, крестовины и др. На фото – угловой элемент, предназначенный для системы отопления

Главным инструментом для пайки является горелка, но для первичной обработки труб также используют калибратор (расширитель), фаскосниматель, труборез и всякого рода чистящий инструмент (ершики, шкурки).

Для домашнего использования подходит ручная горелка с газовым баллончиком на 200 мл. Легкий и удобный ручной прибор образует пламя с температурой + 1100 °C, которой вполне достаточно для плавления мягкого припоя.

Припой для пайки медных труб
Кроме горелки понадобится припой на основе олова (с серебром, висмутом, сурьмой), температура плавления которого гораздо ниже, чем у меди. Разница температур обеспечивает сохранность целостности медных труб и эффективное расплавление припоя до жидкого состояния, чтобы он мог заполнять зазор и герметично соединять детали

Также потребуется флюс- раствор, которым смазывают соединяющиеся части фитинга и трубы.

Обмазка флюсом поверхности медных деталей осуществляется кисточкой. Она обеспечивает равномерное растекание припоя по зоне соединения.


Классификация медных фитингов под пайку. Они стоят дешевле обжимных аналогов. Материал изготовления – медь марки Cu-DHР, которая подходит для обоих видов сварки, низко- и высокотемпературной

Для самостоятельной пайки обычно используют низкотемпературную технологию. Фитинги для такого вида сварки снабжены полоской мягкого припоя, который помещен в специальную опоясывающую канавку.

Высокотемпературный способ сварки применяют на производстве, при создании промышленных сетей. Отличительные черты – использование твердого припоя, в дальнейшем возможность перемещать газы и жидкости под большим давлением. Более подробно о том, как производится пайка медных труб читайте в этом материале.

Монтажные работы по установке фитинга под обжим типа А

Монтаж имеет пошаговую инструкцию:

1.выбирают необходимый размер элемента. Сделать работу легко, так как все детали изготавливают согласно евростандартам.

2.заготовку отрезают нужной длины, зачищают заусенцы. Все срезные концы проверяют посредством калибра. При необходимости с трубы удаляют грязь, шлифуют края с повреждениями, далее надевают обжимное кольцо.

Важно! Участок для соединения мочат водой, чтобы не двигался и не порвался уплотнитель.

3.трубу вдевают до максимума в фитинг, закручивают прижимную гайку сначала вручную, до упора вкручивают посредством гаечного ключа.

Важно! Не следует переусердствовать, уровень герметичности от этого не изменится, но увеличивается вероятность сорвать кольцо и испортить надежность стыка.

По завершению работ трубопрокат может деформироваться, это является свидетельством того, что стыковка прошла успешно, конструкция герметична.

Монтажные работы по установке фитинга под обжим типа В

Данный тип имеет примерно такую же схему монтажа. Участок среза очищают от загрязнения, уделяют вниманию резьбе, допускают смазывание резьбы с помощью машинного масла.

Это способствует более легкому соединению с трубой. Необходимо контролировать положение уплотняющего конуса, он должен прижиматься к заготовке изнутри, при этом край трубы следует развальцевать.

Важно правильно подобрать гаечный ключ, он должен соответствовать размеру гайки, чтобы не повредить ее. К примеру, ключ в 750 миллиметров подходит для 54-ти миллиметровой гайки.

Монтажные нюансы

Медные трубы стоят дорого, выбирая материалы, следует придерживаться правил:

1.трубопровод лучше выбирать из одного типа материала, чтобы конструкция служила много лет.

2.не рекомендуют совмещать медные трубы и изделия из нелегированной стали. Действие электрохимических процессов на стыки, которые между ними происходят, влияют пагубно, образуя на стальных деталях ржавчину.

3.если нельзя обойтись без труб из разного материала, значит, стальные трубы укладывают до медных в сторону транспортировки жидкости.

4.медные трубопрокаты можно сочетать с ПВХ изделиями, что не повлечет никаких отрицательных последствий.

Способы соединения медных труб

На практике применяют один из двух способов сборки медных трубопроводов – посредством пайки или механического обжима.

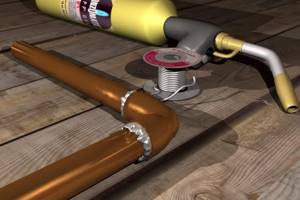

Секреты пайки газовой горелкой

Выбирая способ пайки для монтажа системы, необходимо учесть следующее: все соединения, выполненные таким образом, являются неразъёмными. Пайка обеспечивает высокий процент гарантии плотности, но накладывает некоторые ограничения на техническое обслуживание. Зачастую невозможно модернизировать систему без дополнительных сложностей.

Так, в случае необходимости изменения какой-то части водопровода (системы отопления), например, по причине внедрения нового оборудования, могут возникнуть сложности. Придётся вновь применять газовую горелку и технику пайки лишь для того, чтобы получить возможность внедрить в систему муфту, тройник или иную деталь.

Поэтому паяные соединения используются в проектах скрытого водопровода, замурованного в стенах или под полами.

Процесс пайки неразрывно связан с работой газовой горелки (открытый огонь и продукты горения). Поэтому не всегда такая методика подходит для монтажа, особенно в помещениях, где ранее была выполнена чистовая отделка.

Пошаговый процесс монтажа пайкой:

  1. Две трубы отрезаются по размеру. Торцевая область зачищается от заусенцев.
  2. Концевая часть одной из труб расширяется калибратором – делается раструб.
  3. Металлической щеткой и наждачной бумагой зачищают места пайки до блеска.
  4. Зачищенные поверхности обрабатываются раствором флюса.
  5. Обработанные части вставляются одна в другую.
  6. Место соединения нагревают горелкой до температуры плавления припоя (350-500ºС).
  7. Концом прутка припоя касаются нижней кромки раструба.

Под воздействием высокой температуры припой расплавляется и устремляется в область зазора между стенками патрубка и раструба за счёт капиллярного эффекта, создаваемого испарениями флюса. Так получается аккуратное и качественное паяное соединение. Это лишь один из примеров пайки соединения «труба-в-трубе».

Таким же образом осуществляется пайка с фитингами и прочими элементами.

Пошаговый инструктаж пайки медных труб, а также технические нюансы проведения работ приведены в этой статье.

Соединение обжимными фитингами

Куда проще и легче заниматься монтажом медных труб своими руками, если при этом пользоваться другой широко распространенной технологией – механическим обжимом. Для создания соединения медных труб в этом случае используются специальные фитинги.

Примерно такие же элементы применяются в работе с полипропиленовыми трубами. Но для меди делают немного другую конструкцию обжимного кольца – цельную, без разреза.

Обжимные фитинги изготавливаются из латуни. Если судить по степени пластичности материалов, эти значения для меди и латуни практически одинаковы

Важной особенностью парной связки латунь-медь является почти полное отсутствие гальванической связи между материалами

Этим фактором гарантируется чистота соединения в процессе эксплуатации – отсутствие окислов, коррозии и т.п.

Совсем иначе обстоит дело с алюминием. Этот металл, в отличие от латуни, гальванически связывается с медью. При условиях, когда водопроводная вода насыщена солями, то есть является активным электролитом, образуется благоприятная среда возникновения электрохимической реакции.

Под воздействием такой реакции алюминий разрушается. Поэтому прямая связь медных труб и алюминиевых батарей отопления (или других приборов из алюминия) нежелательна. Следует использовать, например, стальные переходы.

Монтаж фитинга обжимом:

  1. Концевая область трубы зачищается от заусенцев.
  2. На конец трубы надевается гайка, обжимное кольцо, фитинг.
  3. Гаечным ключом под нужный размер фитинг удерживается в одном положении.
  4. Вторым гаечным ключом гайка наворачивается на резьбу фитинга.

Плотность соединения достигается за счёт равномерного прижима обжимного кольца по диаметру медной трубы. Не рекомендуется применять крайнюю силу в процессе затяжки гайки. От места начального упора достаточно протянуть гайку на 1-2 оборота.

Преимущества применения пресс-соединителей – их можно при необходимости разобрать и собрать вновь. Но вместе с тем, на качество уплотнения таких соединений оказывают влияние изменения температуры внешней и внутренней среды.

Нередко по причине температурных перепадов обжимные соединения дают течь. Устраняется такой дефект просто и быстро – подтяжкой накидной гайки.

Однако для скрытого монтажа водопровода методика обжимных цанговых соединений медных труб явно не подойдёт.
