Эти изделия не подвержены влиянию хлорированной воды, и это становится важным фактором при выборе их для работы.
Для укладки городской водопроводной магистрали являются оптимальным вариантом. Ведь, медные участки не подвергается влиянию коррозии и служит длительное время.
Укладка магистрали из таких труб выполняется путем различных вариантов соединений. Это: пайка и сварка, а также используя фитинги для медных труб под обжим.
Достоинства и минусы этих деталей
Соединять трубопроводы фитингами под обжим очень легко. При таком способе не понадобиться использовать высокую температуру, или брать в работу специальное оборудование.
Так укладывают трубы даже в местах трудного доступа. Такая работа нуждается в следующих инструментах:
- Гаечный ключ;
- Калибратор;
- Резак.
Если сравнить время и затраты труда на эту работу, то они небольшие. А проложенный трубопровод выходит герметичным и, служащим длительное время.
Но, как бы ни была хороша такая система, она все-таки имеет недостатки. Фитинг под обжим необходимо постоянно проверять и подтягивать. По этой причине, их не рекомендуют укладывать под бетон.
А еще эти детали рассчитывают на работу системы с невысоким давлением. Если сравнивать их надежность с пайкой, то у данных фитингов она меньше.
Соединение, смонтированное с обжимными фитингами, становится конструкцией, которую используют многократно.
Ее можно собрать и разобрать. Но, каждый последующий монтаж и демонтаж будет влиять на ее прочность.
Металлопластик
Как устроены обжимные фитинги для металлопластиковых труб?
На фото – уголок для крепления настенного смесителя.
Труба отличается от большинства альтернативных решений невысокой кольцевой жесткостью. Это ее свойство компенсируется штуцером, который используется в качестве оправки: разрезное кольцо обжимает край металлополимерного трубопровода на его поверхности.
Дополнительно герметизируют соединение:
- Шайба из фторопласта между торцом трубы и опорной площадкой фитинга. При затягивании гайки торец прижимается к ней стягивающимся разрезным колечком.
- Пара кольцевых прокладок, надетых на штуцер в проточенных на его поверхности бороздках.
Как монтируются обжимные фитинги на металлопластиковые трубы?
- Труба торцуется ножом для резки металлопластика.
Впрочем: автор прекрасно обходится болгаркой с режущим кругом по металлу. Главное – сделать рез, строго перпендикулярный к продольной оси.
- Она калибруется любым предметом соответствующего диаметра. Цель – устранить овальность вблизи торца.
- С внутренней стороны снимается фаска. Эта простая мера поможет не замять резиновые уплотнительные кольца.
- На трубу сгоняются накидная гайка и разрезное кольцо, после чего она надевается на штуцер. Резиновые колечки можно предварительно смазать жидким мылом. Главное – не порвать их и не сместить к шайбе.
- Разрезное кольцо смещается к торцу, после чего затягивается накидная гайка – вручную, потом парой ключей.
Как устроен и работает фитинг под обжим
Это устройство включает в себя:
- Корпус;
- Обжимную гайку;
- Обжимное кольцо. Зачастую ставят одно или два кольца. Они повышают герметичность стыка, и обеспечивают противостояние высоким давлениям. Также это продлевает длительность использования конструкции.
ВАЖНО! Рекомендуют приобретать детали, в которых уплотнением служит не простая резина, а ЕРD М. Такие изделия выдержат более длительный срок.
Для производства этих элементов применяют:
- Латунь;
- Медь;
- Пластик;
- Металл.
Для медных трубопрокатных изделий чаще всего используют латунные фитинги. Их просто обрабатывать и они отличается невысокой стоимостью, если сравнивать его с медной продукцией.
А прочность латуни равняется нержавеющей стали, и укладывается она куда легче. Чтобы увеличить устойчивость фитингов из латуни, их покрывают никелем.
Покупая такие детали, необходимо учесть их вес (не берите легкие элементы). А еще специалисты рекомендуют приобретать их у известного изготовителя.
Так финансы не будут потрачены попусту, а магистраль будет работать бесперебойно и надежно.
Медная муфта под пайку
Коррозия сантехнических деталей может стать серьезной проблемой, которая потенциально будет стоить дорогостоящего ремонта или запасных частей. Латунные и медные муфты под пайку позволяют воде, теплу и соленой жидкости течь, не разрушая трубы. Дополнительное оснащение отлично работает с латунной трубопроводной арматурой.
С такими возможностями использования, фитинги и и переходные медные муфты являются важными деталями для многих элементов сантехники. Купить и установить можно и пластиковые изделия, цена которых ниже, чем металлические, но работоспособность трубопровода будет ниже.
Виды фитингов под обжим
Видео

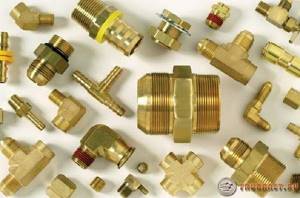

Медные фитинги
Эти устройства бывают следующих видов:
- Тройник. Для монтажа ответвлений в одну сторону;
- Крестовина. Для устройства ответвления в две стороны;
- Муфта. Используется для того, чтобы соединять заготовки трубопроката, которые имеют одинаковые диаметры;
- Отвод. Применяют, чтобы образовался поворот;
- Заглушка. Ставится на конец отрезанной заготовки.
Для стыка труб, которые имеют одинаковые диаметры, применяют прямые детали, а для различных диаметров пользуются переходным вариантом.
По типам их делят на:
- Резьбовые;
- Компрессионные;
- Капиллярные;
- Пресс-фитинги;
- Самофиксирующиеся.
Резьбовые элементы
Устроены они просто и прочно, их конструкция не нуждается в доработках. Оптимальным вариантом этих деталей являются латунные фитинги. Они отличаются повышенным противостоянием к коррозии, и ставятся в тех местах трубопровода, где требуется фиксация к стене.
ВАЖНО! Комбинировать такие фитинги с трубопроводами из пластика, металлопластика и меди не рекомендуют. Потому, что во время закручивания, эта деталь может запросто смять заготовку из указанных материалов.
Компрессионные
Возникают ситуации, когда пользоваться открытым огнем нет возможности, тогда ставят компрессионные фитинги на медные трубопроводы. Они позволяют без труда производить работу с заготовками неодинакового диаметра, и материал при этом может быть разным.
Они бывают из:
- латуни;
- меди;
- металлопластика;
- пластика;
- стали.
На них имеется кольцо под обжим, оно крепит деталь к трубе и создает достаточно герметичный стык. Данное кольцо затягивают ручным методом, с помощью гаечного ключа и гайки соединения.
ВАЖНО! С этими элементами очень комфортно работать в зонах с затрудненным доступом.
Медь
То, как выполняется соединение медных труб обжимными фитингами, зависит от типа этих фитингов.
Мягкий уплотнитель
Муфта с мягким уплотнителем.
В этом случае герметичность обеспечивается распиранием резинового или силиконового кольцевого уплотнителя, который зажимается между корпусом фитинга и распорным кольцом при затягивании гайки. Способ сборки соединения, в общем-то, довольно очевиден.
На трубку соответствующего диаметра поочередно надеваются:
- Накидная гайка.
- Стопорное кольцо.
- Уплотнитель.
Затем трубка вводится в корпус фитинга, после чего накидная гайка затягивается – вначале от руки, потом на 1-2 оборота с помощью пары разводных или рожковых ключей. Один фиксирует положение корпуса, второй вращает накидную гайку.
Достоинства такой схемы соединения очевидны: оно не требует подрезки и калибровки края трубы и может быть выполнено своими руками с использованием самого простого инструмента.
Цена простоты монтажа – довольно умеренная надежность: при значительных механических нагрузках вырвать трубу из соединения вполне реально. Откуда взяться нагрузкам? Навскидку – хотя бы при гидроударе, сопровождающем подачу воды; впрочем, игры детей активного возраста как минимум не менее разрушительны для сантехники.
Раструбное соединение
Муфта с раструбным уплотнением.
Вторая схема соединения предназначена для отожженной меди и использует ее пластичность, способность деформироваться под нагрузкой. Герметичность обеспечивается распирающим конец трубы конусом, к которому ее притягивает накидная гайка и уплотнительное кольцо. Соединение прочнее и, что немаловажно, долговечнее: оно сохранит герметичность даже при длительном сильном перегреве, губительном для резины.
Инструкция по сборке соединения в этом случае заметно сложнее.
- Труба торцуется специальным ножом. Торец должен быть строго перпендикулярен ее оси.
- Затем на нее сгоняются накидная гайка и уплотнительное кольцо.
- Край развальцовывается так, чтобы конусный уплотнитель вошел внутрь, после чего он притягивается накидной гайкой и уплотнительным кольцом к корпусу фитинга.
- Затянутая от руки гайка подтягивается парой ключей. Не перестарайтесь с усилием: и сорвать резьбу на латуни фитинга, и разорвать накидную гайку достаточно легко.
Капиллярные соединительные элементы
Они больше остальных подойдут для трубопрокатных изделий из меди и стали. Они на внутренней стороне под нарезанной резьбой имеют очень тонкую проволоку из меди, олова, или серебра. Эта проволока и становится припоем.
Видео
Прессование медных труб. Вода, газ.
Заготовку, которую покрыли флюсом, вставляют в фитинг. Горелкой разогревается место стыка. Нагрев выполняется до того времени, пока расплавленный припой не наполнит пространство.
После этого стык оставляют, ему необходимо остыть. Через некоторое время место стыка чистят специальными чистящими средствами для работы с медью.
Описанное соединение считают самым надежным, и для изделий из меди оно подходит лучше остальных.
Проблемы
Разумеется, без них не обошлось. Перечислим наиболее характерные проблемы компрессионных соединений.
| Описание | Причина | Устранение |
| Течь на металлопластике при циклическом нагреве. | При монтаже смещены резиновые кольца. Циклический нагрев привел к деформации обеспечивавшего герметичность полиэтилена на штуцере. | Соединение полностью разбирается и собирается заново с правильной установкой кольцевых уплотнителей. |
| Течь на фитинге для труб с мягким уплотнителем любого типа. | Уплотнитель частично утратил эластичность. | Замена уплотнительного кольца. |
| Течь на раструбном соединении медных трубок. | Трещина трубки, надетой на конусный уплотнитель. | Трубка отрезается, заново торцуется и развальцовывается. |
Течь из-под гайки на горячей воде – общая проблема компрессионных соединений на металлопластике.
Самофиксирующиеся соединители
Видео
Вальцовка медной трубы
Самофиксирующиеся элементы представляют собой устройства механического типа. В его основе находятся внутренние кольца, и на одном из этих колечек есть зубцы. Они от придавливания ключом-съемником плотно заходят в другое кольцо.
Этот вид стыка отличается надежностью и прочностью. Применить эту деталь можно не один раз, потому, что при помощи ключа-съемника, она очень просто снимается.
Этот вид фитингов производят из меди, и он отлично скрепляет заготовки любых видов сечения и отличающихся материалов. Это очень удобный способ для магистрали из различных трубопрокатных изделий и фитингов.
Сталь
Обжимные фитинги для стальных труб – обычных, из черной и оцинкованной стали, и выполненных из гофрированной нержавейки – устроены практически одинаково. Собственно, их конструкция в точности повторяет уже изученные нами приспособления для соединения твердой меди: те же накидные гайки, стопорные кольца и кольцевые уплотнители.
Компрессионный переходник с трубы диаметром 1/2 дюйма на трубную резьбу того же диаметра.
Аналогичное по функциональности приспособление для гофрированной нержавейки.
Как монтировать такое соединение в случае трубы из черной стали?
- Поверхность трубы тщательно зачищается от наслоений краски и ржавчины. Работу несложно выполнить острым ножом.
- Если присутствует овальность – она устраняется. При некотором навыке для этой цели можно использовать обычный газовый ключ.
Обратите внимание: он может оставить на поверхности глубокие царапины, что недопустимо. Если это произошло, не поленитесь убрать замятия напильником.
- Последовательно сгоните на конец трубы накидную гайку, разрезное кольцо и уплотнитель.
- Вставьте получившуюся конструкцию в корпус и затяните гайку парой ключей.
В случае гофрированной нержавейки, разумеется, первые два пункта можно опустить.
Как монтируют фитинги под обжим на медную трубу
Видео
Радиальные прессы для обжима фитингов
Сразу нужно заметить, что этот тип соединения не нуждается в специальном оборудование, и его можно произвести самому.
По евростандартам, соединители под обжим делят на два вида и обозначают маркировку буквой А или В.
Вид А. Применяют исключительно для укладки наземных трубопроводных сетей, созданных из полу твердых видов меди, или из нержавейки.
Вид В. Его используют для наземной и подземной коммуникационной системы, созданные из мягких и полутвердых видов меди с толстостенными трубами.
ВАЖНО! Чтобы получить очень надежный стык, необходимо действовать четко по определенным правилам и инструкциям.
Как монтируют фитинги под обжим вида А:
Видео
Прессование медных труб – это быстро и просто! (4)
- Подбирается элемент необходимого размера. Это выполнить просто, потому, что все соединительные конструкции производятся по одному евростандарту;
- Отрезается заготовка трубы необходимого размера и на ней удаляются заусеницы. Срезы проверяют калибром. С заготовки удаляется загрязнение, зачищаются плохо обработанные края и повреждения. На заготовку одевают кольцо обжима.
СОВЕТ. Место соединения рекомендуют намочить водой, так не сползет и порвется уплотнитель;
- Конец трубы до упора вводится в соединител. После этого заворачивается прижимная гайка. Ее вначале крутят руками, а потом берут гаечный ключ.
СОВЕТ. Силы при этих действиях чрезмерно прикладывать не нужно. Герметичность соединения от этого не повысится. Если для работы используются дешевые детали, то есть риск выдавить кольцо, и тогда стык не будет надежным.
После такой работы, труба может быть немножечко деформирована. Это будет подтверждать то, что соединение проделано герметично.
Как монтируют обжимные фитинги вида В
Видео
Медные трубы (монтаж, пайка)
Этот вид соединительных элементов под обжим монтируют почти по такой же схеме, как и в первом случае. Место среза тщательно чистят от грязи. Резьба тоже должна быть без грязи. Допускается только незначительная смазка резьбы машинным маслом.
Так легче будет завернуть трубу. Нужно контролировать то, чтобы конус уплотнения прижимался к внутренней стороне заготовки, а край самой заготовки обязательно нужно развальцевать.
Необходимо правильно выбрать ключ. Он не должен расшатываться, такое приведет к повреждению гайки. Например, для диаметра 54 мм, понадобиться ключ на 750 мм.
Особенности соединения данных фитингов с трубами
Видео
Стоимость магистрали из медных труб высокая, поэтому при покупке материалов советуют соблюдать такие правила:
- Нужно отдать предпочтение однородным материалам, так вся конструкция прослужит дольше;
- Не стоит комбинировать медь и нелегированную сталь. Электрохимические процессы между ними на соединение действуют губительно. При этом элементы из стали покрываются ржавчиной;
- Если без использования разнородных материалов обойтись нельзя, то изделия из стали монтируют перед медными по направлению движения жидкости;
- Медные трубы отлично сочетаются с элементами сети их ПВХ. В этой ситуации нет негативных последствий.
Применение
- Гидравлические контуры высокого давления.
- Подключение гидравлических насосов, клапанов и быстрой смены инструмента.
- Испытательные стенды.
- Стальная промышленность.
- Сантехника.
