Несмотря на то, что сварка лестницы из металла сложнее, чем изготовление деревянной, многие хозяева частных домов выбирают этот вариант. Пластичность материала позволяет создавать красивые конструкции любой сложности. Обладая даже небольшим опытом проведения сварочных работ можно сделать элегантную лестницу на второй этаж своими руками.
Преимущества металлических лестниц
Популярность конструкций из металла объясняется их достоинствами:
- высокая надежность;
- способность выдерживать значительные нагрузки;
- устойчивость к негативным воздействиям;
- быстрый монтаж;
- легкость ухода;
- сварная лестница не скрипит;
- отсутствие расходов на ремонт в течение эксплуатации;
- возможность гармоничного сочетания с различными материалами;
- большой выбор форм и видов.
Недостатков у лестницы из металла не много и они легко устраняются:
- Шум, издаваемый при ходьбе, устраняется использованием резиновых или деревянных накладок.
- Коррозия может появиться в местах повреждения покрытия. Проблема кардинально решается применением хромированной стали.
- Железные лестницы, сделанные на заказ, стоят дороже деревянных аналогов. Самостоятельное изготовление и отказ от сложных декоративных элементов снизит расходы.
Виды каркаса
В металлических конструкциях их бывает всего два вида
- открытый;
- закрытый.
Первый, после проведения сборочных и монтажных работ, остаётся открытым. Такой тип каркаса требует особой тщательности сварки и отделки. Все швы и ржавчина тщательно зашлифовываются, после чего производится покраска.
Закрытый менее требователен к внешнему виду ведь после монтажа, каркас подвергается отделке дополнительным материалом. Такие конструкции, как правило, изготавливают из простого швеллера и уголков. После отделки такие лестницы не отличить от сделанных полностью из одного материала, например, деревянных.
Выбираем конструкцию
Чаще всего строятся маршевые варианты. Они состоят из наклонной опоры, к которой крепятся ступени. В зависимости от высоты делаются одно и многомаршевыми. Устанавливаются в домах, где не надо экономить площадь.
Разновидности маршевой конструкции изготовляются:
- на косоурах;
- на тетивах;
- на больцах;
- винтовые.
Легче всего сделать лестницу металлическую на косоурах с одним маршем.
Конструкция на тетивах состоит из двух балок закрепленных параллельно в наклонном положении. Опоры чаще делаются из швеллеров или прямоугольных труб, уголки применяются редко. Ступеньки с помощью уголков крепятся к их внутренним поверхностям.
Конструкция на тетивах состоит из двух балок закрепленных параллельно в наклонном положении
При изготовлении лестниц на косоурах используются те же материалы, что и в варианте на тетивах. Но расстояние между опорными балками меньше ширины марша, поэтому торцы ступеней остаются на виду. Для их крепления используются элементы (кобылки), сделанные из уголков, согнутых или сваренных под углом 90⁰.
На одном косоуре
Конструкция на двух косоурах
Больцевый вариант монтируется без каркаса. Для установки ступеней применяются штыри, закрепленные в несущей стене. Конструкция кажется парящей в воздухе. Несмотря на кажущуюся хрупкость способны выдерживать до 200 кг.
Больцевый вариант монтируется без каркаса
Лестницы винтового типа, выполненные в виде восходящей спирали, смотрятся красиво, не занимают много места. Диаметр конструкции 1 — 2 м. Для крепления используется центральная опора. Но возможна установка на косоурах или больцах.
Лестницы винтового типа смотрятся красиво и не занимают много места
Маршевые лестницы могут быть поворотной конструкции с Г, П или Т-образным изменением направления. Они делаются прямыми или закругленными под углом 90, 180, 360⁰. Для самостоятельного изготовления потребуются специальные инструменты.
Независимо от вида лестницы выполняются открытыми или закрытыми. В первом случае каркас остается на виду. Во втором его скрывают под облицовочным материалом.
Спрятать или открыть?
Скрытый каркас означает то что видеть его не представится возможным, так как будет закрыт ступеньками, если ваш бюджет ограничен – обратите внимание на такой вид. Материал используемый для таких каркасов — очень дешевые швеллеры с уголками, так же не отличается особой красотой. Если точно рассчитать прочность, то такая конструкция будет очень надежной.
Если деньги не играют роль, лучшим вариантом будет открытый каркас, выглядят они очень привлекательно. Естественно если сварка выполнялась профессионалом с большим стажем.
Конструктивные требования к лестницам
В частном доме ширина марша между перилами устанавливается не меньше 90 см. Расстояние по высоте между ступеньками выбирается 15 — 18 см, ширина от 25 см. Высота прохода по маршу должна быть не менее 2 метров. Оптимальный угол наклона лестницы 30˚, но в зависимости от условий установки разрешается менять его в пределах 27 — 45˚.
На марше рекомендуется устанавливать 3 — 18 ступеней. Их количество рекомендуется выбирать нечетным, поскольку человеку удобней начинать подъем или спуск с одной и той же ноги. Ширина верхней и нижней площадок делается не менее 80 см. Их прочность, как и маршей, должны быть не меньше 300 кг/м². Если по лестнице будут бегать дети, расстояние между балясинами устанавливается 12 — 15 см или крепится сетка. Ограждение должно выдерживать 100 кг боковой нагрузки.
Итоги
Последним этапом обработки является грунтовка, которую наносят плотным слоем без просветов, причем в один слой пульверизатором или кистью. Для хорошего высыхания требуется подождать хотя бы сутки. Чаще всего для грунтования используют грунт ГФ №21, который обладает коричневым и иногда сероватым оттенком. Если обработать весь металл каркаса в правильной последовательности, вы сможете обеспечить долгий срок службы и обезопасить себя от дальнейших трат на еще одну обработку.
Сварка простой приставной лестницы
Для сварки лестницы из профильной трубы достаточно инвертора, болгарки, рулетки. Чтобы ее мог переносить один человек длина не должна превышать 5 м. Оптимальное сечение профиля 40×15 мм. Длину перекладин выбирают в пределах 45 — 80 см, высота между ними 15 — 35 мм. Первая ступенька должна располагаться на высоте не больше 40 см. Если приставную лестницу предполагается использовать для работы в саду, снизу приваривается перекладина. Для предотвращения скольжения по твердой поверхности к ней саморезами прикручивается резиновая накладка.
Если профиля нет, можно для сварки лестницы своими руками выбрать круглые трубы. Весить она будет больше, а для надежного крепления перекладин к тетивам придется на их концах делать полукруглые вырезы. Для стоек выбираются трубы диаметром 50 — 60 мм, для ступенек — 25 — 30 см. Для защиты от попадания внутрь грязи и влаги на торцы привариваются заглушки.
Процесс изготовления лестницы на косоурах

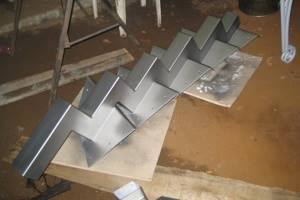

Сначала нужно выбрать тип косоура. Он может быть сделан из полосы железа толщиной 8 — 10 мм с вырезанными на одной стороне зубцами для крепления ступеней. Но чаще используются швеллерами и двутавровыми балками с приваренными кобылками (элементы для крепления ступеней). Если лестница делается с одним установленным посередине косоуром, лучше использовать профильную трубу. Ее симметричная форма выглядит симпатичнее, нежели швеллер.
Для работы нужно приготовить:
- сварочный аппарат, электроды;
- болгарку с отрезными и шлифовальными кругами;
- дрель со сверлами;
- тиски и регулируемую струбцину до 80 см;
- грунтовку, растворитель;
- металлическую щетку;
- рулетку, линейку, угольник.
Чтобы сварить лестницу с двумя косоурами предстоит:
- нарезать заготовки;
- изготовить кобылки;
- установить и закрепить косоуры;
- приварить кобылки и соединить их поперечинами;
- установить ступени и перила;
- зачистить сварные швы и поверхность;
- обезжирить, загрунтовать, покрасить готовую лестницу.
После определения порядка действий приступают к изготовлению кобылок по две на каждую ступень. Они делаются из уголка или прямоугольного профиля. Заготовки подрезаются под углом 45˚ и свариваются в виде буквы Г.
Расстояние между косоурами выбирается чуть меньше ширины марша. На бетонном полу нижнюю часть устанавливают в него, а верхняя часть косоуров приваривается к балке, прикрепленной анкерами к межэтажному перекрытию. Если конструкция монтируется рядом со стеной, проходящий вдоль нее косоур дополнительно крепят к ней для увеличения прочности.
После разметки производится приварка кобылок на косоуре. При этом следует учитывать толщину чистового пола, первая ступенька устанавливается на высоте 18 см от него. Взаимное расположение кобылок по горизонтали проверяется уровнем. Затем их попарно соединяют уголками, профилем или арматурными прутьями, на которые будут опираться ступени. Их крепят сваркой или болтами, если выбраны металлические, а деревянные — саморезами.
Перила устанавливаются так, чтобы не уменьшалась ширина марша. После окраски на ступени и поручни можно установить декоративные накладки.
Свариваем лестницу на тетивах
Для сваривания металлической лестницы на тетивах используются та же технология и материалы, из которых изготавливается конструкция на косоурах. Отличие состоит в том, что ступени крепятся непосредственно к несущим балкам, а не поверху. Установку осуществляют двумя способами:
- если тетивы изготовлены их листового металла или швеллера, ступени крепятся болтами через отверстия в боковых стенках балок;
- когда каркас монтируется вплотную к стене или тетивы сделаны из прямоугольных труб, к балкам, для крепления ступеней, привариваются полочки из уголка.
Монтаж обшивки
Перед началом работ стоит определиться, не потребуется ли наличие дополнительных элементов крепежа. Это может потребоваться при наличии поворотных ступеней.
Монтаж производят двумя способами:
- Первый предусматривает укладку ступеней поверх уголка, после чего производят крепление таким образом, чтобы уголок оставался под доской.
- Второй способ основан на креплении к уголкам, которые приваривают к швеллеру. После чего производят монтаж ещё двух уголков таким образом, чтобы образовалась рамка, в которую укладывают ступени.
Этапы работ:
Монтаж ступеней на лестнице
Чтобы предотвратить образование сколов, можно произвести скругление краёв деревянных заготовок проступей.
Перед началом монтажа лестницы необходимо укрепить металлокаркас
Как сварить винтовую лестницу
Для создания надежной и комфортной винтовой лестницы необходимо учитывать следующие требования:
- Расстояние по высоте между витками должно быть не менее 2 м.
- В верхней части между краем потолочного проема и лестницей оставляется зазор. Если марш делается шириной 80 см, диаметр конструкции должен быть не меньше 2 м. Уменьшение размеров до 60 см и 1,4 м разрешено для лестниц, которыми редко пользуются. Например, на чердак.
- Для обеспечения надежности центральная труба выбирается диаметром не меньше 50 мм.
- Ширина трапециевидных ступеней в средней части не менее 20 см, расстояние между ними 20 — 26 см.
- Угол наклона лестницы не больше 45⁰.
Чтобы сварить винтовую лестницу потребуется:
- толстостенная труба для центральной опоры;
- труба для гильз с диаметром немного больше, чем у опоры;
- круглая или квадратная труба небольшого диаметра для соединения ступеней между собой;
- уголок для каркасов ступенек.
Лестница монтируется в следующей последовательности:
- Из трубы с наибольшим диаметром нарезаются гильзы длиной равной расстоянию между ступенями.
- Чтобы они не болтались на центральной стойке, внутрь вваривают уплотнительные кольца.
- Из уголков, используя шаблон, собираются каркасы ступенек и привариваются к гильзам.
- Устанавливается центральная опора. На нее надевают гильзы с каркасами и закрепляют. Установка на деревянном полу осуществляется анкерными болтами и радиальным креплением. В бетонном полу делается углубление, в которое помещается стойка и заливается раствором.
- Расположив ступени веерообразно, их соединяют между собой отрезками из трубы небольшого сечения.
- Провариваются стыки гильз.
- Устанавливаются перила.
- Зачищаются сварные швы, конструкция окрашивается.
