Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото


Выбор в пользу металлопроката позволяет сделать прочные и долговечные створки своими руками за короткое время. При небольших тратах хозяин получает ворота из профтрубы на жестком, устойчивом каркасе. Материал для обшивки створок он может выбрать по своему усмотрению.

Рекомендуем ознакомиться с другими статьями:

  • Стандартные размеры гаражных ворот
  • Как сделать ворота на гараж

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

  • невысокую цену;
  • высокую прочность при легком весе;
  • возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

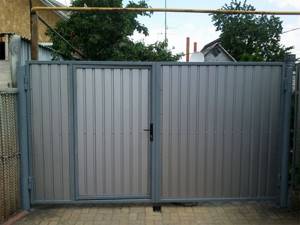

На участке

К недостаткам профильных изделий относят:

  • подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
  • неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.


Фигурный металлоштакетник

Как видно выше, достоинства профильных труб с лихвой компенсируют их недостатки.

Как сварить ворота на забор из профильной трубы своими руками

Технология изготовления конструкции достаточно простая. Чтобы сварить ворота из профильных труб, нужно подобрать вид изделия, оптимально подходящий под конструкцию створок.


Установка запоров

Выбор труб

Профтрубу под ворота предпочтительней выбрать квадратного либо прямоугольного сечения. Трубы такой формы легче монтируются и транспортируются на участок. Наиболее прочные профильные трубы производятся из следующих видов стали:

  • нержавейки;
  • оцинковки;
  • углеродистой.

На фото представлены металлические створки.


Кованые элементы

Цена трубных заготовок зависит от материала, из которого они изготовлены. Наиболее бюджетным вариантом являются изделия из углеродистой стали. Впрочем, при выборе труб из углеродного сплава учитывается низкая прочность и короткий эксплуатационный срок такой продукции.

Сварные холоднокатаные и оцинкованные профили – оптимальный вариант под створки, но их стоимость выше. Трубы равнозначного диаметра могут вдвое отличаться по толщине стенок.

Под створки используются трубы квадратного либо прямоугольного сечения. Сделать работу правильно и своими руками возможно при наличии сварочного аппарата и вспомогательных инструментов.

На фото изображена конструкция после установки.


После монтажа

Подготовка участка

На стадии подготовки учитываются габариты въезжающего в проем ворот автотранспорта. Определяется общая площадь, занимаемая распашными или откатными створками. Стандартные размеры ворот составляют:

  • по общей ширине – 2,5–3,5 м;
  • по высоте (ворот и калитки) – 1м 50 см;
  • по ширине калитки – 0,75–1 м.

На фото изображены ворота на даче.


Металлический штакетник на профтрубе

С учетом калитки общая ширина участка под ворота должна составлять 3,5 или 4,5 м. Конструкция, монтируемая на ранее установленное заграждение, ставится по соответствующей изгороди высоте. Иногда допустима меньшая высота створок, но не менее 40 сантиметров.

Чертежи и расчет

Перед проведением работ на бумагу наносится чертеж. Изображают прямоугольный проем с прямоугольником меньшего размера внутри, обозначающим раму из профиля с указанием длины и ширины будущей конструкции. Также проводится расчет финансовых затрат на приобретение необходимых материалов и набора инструментов для работы.


Схема установки с размерами

Ворота из профтрубы собираются из различных элементов, отличающихся сечением. Диаметр стальной трубы под несущие створки опоры составляет 80х80 или 100х100 мм. Каркас ворот из профтрубы выполняется из изделий 50х50 мм.

Перемычки и продольные полосы сваривают из отрезков профиля 20–40 мм.

Кроме основных величин, на рисунке чертежа указывают размеры зазоров между створками, грунтом и опорами. На сторонах с петлями приблизительная ширина зазора составляет 5 мм. Учитывая возможное провисание ворот и их подклинивание в будущем, на стороне с замками оставляют просвет в 10 мм.


Эскиз металлического каркаса

На участке, не подверженном снегу и мусору, внизу створок учитывается просвет, но не меньше 20 мм. При учете негативного воздействия внешних факторов высота зазора предусматривается в 50–150 мм (решается индивидуально).

Особенности конструкции

Каркас ворот, сваренный из металла, как правило, имеет немалый вес, поэтому и крепить створки распашных ворот нужно тоже сваркой к прочным, жестким, устойчивым опорам.

Распашные

Это требование легко выполнить, изготавливая гаражные ворота. Они крепятся к существующим стенам, изготовленным из камня, бетона или другого материала, который обладает высокой прочностью и устойчивостью.

Ведь изготавливать металлические ворота в деревянный гараж или сарай не имеет смысла. Единственное усложнение заключается в том, что проем в этом случае требуется обварить стальным уголком, чтобы приварить к нему петли или навесы.


Если же ворота устанавливаются в проеме забора, надо позаботиться о том, чтобы столбы, являющиеся опорами, выдержали их вес.

Если ворота распашные с шириной створок до 1,5 метров, с заполнением из легкого материала, например, из профнастила, то в качестве опоры под каждую створку может быть использован круглый или квадратный стальной столб из трубы диаметром от 100 миллиметров.

Столб достаточно забетонировать в грунт с таким расчетом, чтобы нижний конец был обязательно глубже уровня промерзания, иначе зимой вспучивающийся грунт может выталкивать и наклонять столбы. Створки ворот при этом будут смещаться от проектного положения.

Откатные

Откатные ворота, сваренные из металла, потребуют уже устройства достаточно серьезного фундамента. Являясь в закрытом положении консолью, они будут оказывать большую нагрузку на опору, причем эта нагрузка может быть направлена как вниз, так и вверх, то есть на вырывание из грунта.

Желательно, чтобы фундамент створки был воедино связан с фундаментом опор. Это позволит не допустить смещения их относительно друг друга при каких-либо подвижках грунта, что возможно от проезжающих по расположенной рядом дороге тяжелых транспортных средств.

Раздвижные ворота, как правило, подвешиваются на роликах к балке, соединяющей верх опор. Соединение производится сваркой и особых требований к устойчивости опор не предъявляется.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.


Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

  • подвесной;
  • рельсовый;
  • консольный.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.


На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

  • кованые элементы;
  • листовой металл (оцинкованный);
  • профилированные листы;
  • обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.


Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.


Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Инструменты для работы

Когда все основные детали калитки готовы, следует определиться с замком и ручками. При необходимости нужно будет приварить скобы для крепления ручки с внутренней стороны.

Далее для сварки готовят инструменты и дополнительные материалы. Обязательно понадобится:

  • сварочный аппарат;
  • электроды для сварки стали марок МР-3 или АНО-21;
  • молоток, кувалда;
  • защитная одежда и сварочная маска;
  • строительный уровень или простой отвес;
  • мастерок или шпатель;
  • несколько отрезков трубы, длиной 1000мм для перемычек при бетонировании столбов;
  • бетонный раствор;
  • для установки и сварки петель готовят закладные детали, обеспечивающие зазоры между калиткой, луткой и полом.

Подготовив все материалы и инструмент, приступают к изготовлению и установке калитки.

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.


Монтаж и сварка

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Навешивание на столбы

Дав бетону выстояться, приступают к установке и креплению уличной двери. Убирают распорки с лутки. Выставляют с помощью закладных положение калитки между столбов с соблюдением зазоров.

Снизу, для предотвращения затираний при провисании конструкции, делают зазор 100 мм. Это обеспечит вентиляцию двора и предотвратит от затирания. Проверяют правильность установки во всех плоскостях и приступают к сварке петель.

Пластины на ответной части петли располагают на столбе. Теперь следует приварить петли со всех сторон пластины. Убирают закладные детали и проверяем работу калитки. Она должна работать легко без задиров.

Дополнительная информация

Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.


В частном доме

Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.
