Дом из профильной трубы своими руками каркас, чертеж, видео

Современный рынок строительных услуг предлагает новое решение возведения жилых домов (смотрите: типы частных домов) – это дом из профильной трубы. Такая относительно новая технология строительства домов уже обрела широкую популярность за счет быстроты сборки архитектурных конструкций.

К тому же, технология строительства очень проста, даже обычному пользователю под силу с ней разобраться и освоить строительство зданий без привлечения специалистов. Прежде всего ознакомимся с принципами строительства каркасных домов и разберем все плюсы и минусы таких конструкций.

До недавних пор здания строились металлокаркасным методом, которым были сооружены большинство промышленных зданий. Технологии сегодняшнего дня после ряда проведенных модернизаций рекомендуют применять каркасное возведение.

Советуем почитать: Строим каркасный дом своими руками

Сейчас по такой технологии строят не только частные дома и коттеджи, но и коммерческую недвижимость (заправки, магазины). Каркасная технология в короткие сроки позволяет возводить мансарды и надстройки при реконструкции строений.

Металлокаркасные дома

Общие сведения о каркасном строительстве

Ранее металлокаркасное строительство применялось только в промышленности – каркасы и фермы из профильной трубы или швеллера использовались при возведении цехов, складов, ангаров и других подобных зданий.

Каркас теплицы из трубы

Однако сегодня модернизация технологий позволяет использовать каркас из профильной трубы для возведения:

  • Жилых домов (малоэтажное строительство – до трех этажей)
  • Коттеджей
  • Коммерческих зданий (магазины, кафе, автозаправки, офисные здания)
  • Общественных зданий

Также металлокаркасные технологии широко применяются при ремонте и реконструкции зданий – надстройке этажей, возведение мансард и флигелей.

Обратите внимание!

Кроме собственно жилых и общественных зданий и сооружений, металлический каркас может быть использован для небольших конструкций, вроде навесов, гаражей, теплиц и т.д.

Хорошо будет смотреться также беседка из профильной трубы, или терраса из того же материала.

Преимущества металлокаркасных домов

Металлокаркасная технология строительства используется во всем мире. Наиболее распространена такая технология в США, Японии, Западной Европе. В этих странах доля жилых зданий, возведенных по этой технологии, колеблется от 40 до 70%, и продолжает расти.

Преимущества таких домов следующие:

  • Дома, возведенные по металлокаркасной технологии, отличает невысокая себестоимость (по сравнению со зданиями, построенными по традиционной технологии).

Обратите внимание!

Во многом стоимость конструкции зависит именно от используемых материалов.

Наиболее дешевыми являются дома на деревянных каркасах.

Дома на каркасе из профильной трубы стоят значительно дороже, причем их стоимость прямо пропорциональна сечению трубы.

  • Скорость возведения каркасного дома также впечатляет. Применение профильной трубы в качестве основного материала для каркаса способно в разы сократить сроки возведения здания.
  • Каркасная технология возведения жилых домов не предусматривает так называемых «мокрых» процессов (за исключением укладки фундамента). Это дает возможность выполнять монтаж каркаса в любое время года и практически при любых погодных условиях.
  • Еще одно преимущество таких домов – отсутствие какой бы то ни было усадки – как при строительстве, так и при эксплуатации дома.

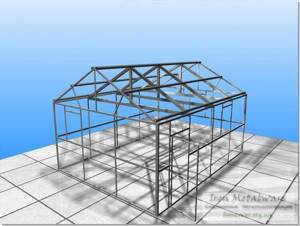

Схема дома на металлическом каркасе из трубы

Ну, и нельзя забывать о том, что возведение каркасного дома по своим трудозатратам значительно ниже, чем постройка дома по традиционной технологии. А это значит, что вам понадобятся услуг всего нескольких помощников – и вполне реально управиться с работой одной бригадой за месячный отпуск. Как показывает практика, за такой срок вы вполне можете завершить основные этапы строительства – и вам останется только внутренняя отделка вашего дома.

Недостатки домов с металлическим каркасом

Несмотря на внушительный список достоинств, недостатки у домов с каркасом из профильной трубы также присутствуют:

Первый, и самый основной – это достаточно сложная проектировка. Расчет нагрузки на профильную трубу в том или ином узле каркаса производится достаточно сложно, так что в этом случае, скорее всего, придется обратиться за помощью к профессионалам, чтобы они рассчитали какой вес может выдержать метр профильной трубы.

С выбором сечения и толщины трубы несколько проще – поможет онлайн калькулятор трубы профильной – однако с подсчетами размеров профильных труб все же сложнее, чем с расчетом толщины деревянного бруса.

Профильная труба

Следующий недостаток – это сравнительно высокая стоимость именно металлического каркаса по сравнению с каркасом из дерева. Также, выбрав профильную трубу в качестве основного материала для каркаса, вы столкнетесь с непростым выбором: взять трубу потолще (например, 100х100 мм с толщиной стенки 8 мм) и переплатить. Но получить запас по прочности, или сэкономить и остановиться на варианте 60х60 мм.

Ну, и наконец – проблемы с теплоизоляцией. Металлический каркас является отличным «мостиком холода». Следовательно, утеплять дом на каркасе из профильной трубы нужно очень качественно (а значит – тратиться на это).

Это интересно: Сварка газовых труб в квартире сколько стоит, особенности

Навес из профтрубы: расчет, чертежи, строительство и виды креплений

Особенного внимания при расчетах требуют габаритные навесы – для автомобиля, бассейна, зоны отдыха и т. д. Небольшие козырьки для односкатных навесов своими руками можно делать без учета СНиП.

Как рассчитать навес, чертежи

Расчет навеса из поликарбоната из профильной трубы начинается с создания эскиза. На нем отражается желаемый тип конструкции и отделки, а также примерные размеры. Точные параметры определяем только после похода на место будущего размещения сооружения – делаем замеры строительной площадки и стены дома, если каркас навеса из профильной трубы будет приставным. Эскиз может быть сделан как вручную, так и с помощью специальной программы.

Делаем навес из квадратной трубы своими руками: эскиз, сделанный в компьютерной программе

Исходные данные для расчетов: дом 9 х 6 м, свободная площадка (9 х 7 м) имеется перед свободной его стороной.

  • Навес можно делать шириной во всю стену дома – 9 м, вылет пусть будет на метр короче площадки – 6 м. Получаем сооружение 6 х 9 м.
  • Оптимальная высота низкого края – 2,4 м, высокий поднимаем до 3,5 или 3,6 м.
  • По перепаду высоты ската вычисляем угол его наклона – получается 12 – 13 градусов.
  • Смотрим ветровые и снеговые карты своего района и высчитываем по ним вероятные нагрузки.
  • Выбираем на основании полученных цифр материалы, приступаем к составлению чертежа навеса из профильной трубы.

Отдельно надо сделать отдельные чертежи для стропильных ферм. Несколько их вариантов отображены на следующем рисунке.

Изготовление ферм из профильной трубы для навеса: схемы разных типов конструкций

Обратите внимание: СНиП позволяет делать расчет фермы из профильной трубы для навеса с уклоном от 6 градусов. Однако лучше отталкиваться минимум от 8 градусов. Это связано с тем, что малый уклон зимой создаст проблему накопления снега на поверхности кровли.

Далее приступаем к расчетам количества нужных материалов. Обязательно учитываем процент брака и возможных потерь при монтаже. Обычно закладывается 5% от итогового количества.

Чертеж с размерами

Процесс изготовления навеса из профильной трубы

Сделать небольшой пристенный навес из труб совсем не сложно. Начинаем расчетов конструкции и подбора подходящих материалов. Этот процесс описан в предыдущем и следующем абзацах. Далее, согласно чертежу, размечаем рабочую площадку, а точнее расположение фундаментных ям на ней.

  • Откапываем ямы на нужную глубину.
  • На дно засыпаем слой щебня.
  • В ямы вертикально устанавливаем закладные детали.
  • Заливаем яму цементно-песчано-гравийным раствором.

На нижние концы стоек навариваем квадраты стали, по размеру точно совпадающие с площадками закладных деталей. Отверстия под болты также должны совпадать. После того как фундаментные столбы застынут, прикручиваем стойки к закладным.

Как зафиксировать навес из профтрубы своими руками: фото коллаж с примером использования закладной детали

Теперь переходим к сборке каркаса кровли. Профтрубу размечаем и режем на части нужной длины. Свариваем или скрепляем болтами сначала боковые фермы, затем фронтальные перемычки и в самом конце монтируем элементы раскосных решеток, если они нужны. В процессе сверяемся со строительным уровнем, также можно использовать магнитные уголки. Готовый каркас поднимаем на стойки и фиксируем метизами/привариваем.

Навес из профильной трубы, фото фиксации кровли на стойках

К сведению: перед началом монтажа кровельного материала навес из профтрубы должен быть окрашен или обработан антикоррозийным составом. Это связано с тем, что в процессе сборки конструкции заводская защита металла повреждается на местах вхождения креплений.

Виды крепления элементов между собой

Очень часто навесы собираются при помощи сквозных болтов или саморезов. Этот способ хорош тем, что в процессе вам не потребуется сварка – не все владеют приемами сварочных работ. Понадобятся только сами метиз и дрель со сверлом по металлу. Диаметр выбираемых болтов/саморезов напрямую зависит от сечения профтрубы – на этот счет вас сориентирует продавец в магазине стройматериалов.

Собираем навесы из профильной трубы своими руками: фото крепления сквозными болтами

Сварка не менее популярна для сборки навесов из профтрубы, чем болты или саморезы. Для работы требуется сварочный аппарат, электрический или газовый. Последний предполагает использование некоторого количества расходников. Сварка обеспечивает очень прочное крепление, не нарушающее целостности тела элементов. К примеру, те же болты предполагают сверление отверстий, что ослабляет всю конструкцию.

Обратите внимание: недостаток такого монтажа – сложность процесса. Не все владеют приемами сварки на уровне, достаточном для сборки сооружений, испытывающих большие нагрузки. Поэтому, если вы не уверены в себе или не имеете возможности нанять специалиста, лучше отдайте предпочтение болтам/саморезам.

Как сделать навесы из профильной трубы своими руками: на фото сварных швов

Небольшие навесы из профиля сечением до 25 мм собираются с помощью специальных хомутов, или, по-другому, краб-системы. Они бывают Т-образными – для соединения трех концов и Х-образными, для соединения четырех концов. Стягиваются хомуты болтами (6х20 или 6х35) с гайками – метизы обычно в комплекте не идут и приобретаться должны отдельно. Недостаток краб-системы – элементы соединяются только под углом 90 градусов. Сварка здесь не уместна, так как профтруба указанного сечения имеет маленькую толщину стенок.

Чем можно скрепить навес из профильной трубы своими руками: краб-системы

К сведению: антикоррозийную обработку профтруба имеет только снаружи, внутри металлическая поверхность остается подверженной ржавлению. Поэтому все срезы конструктивных элементов навесы обязательно должны быть закрыты заглушками.

Выбираем профтрубу для навеса: размер и сечение

При выборе профтрубы для крупных навесов необходимо пользоваться данными из СНиП:

  • 01.07-85 — регламентирует сочетание снеговых нагрузок и вес конструктивных элементов постройки.
  • П-23-81 – работа с изделиями из стали.

Руководствуясь данными из этих положений и собственными потребностями вам надо будет определиться со следующим: выбрать угол наклона кровли, тип профтрубы для стоек и тип ферм. Для примера возьмем пристенный навес 4,7х9 м, передний край которого будет опираться на стойки, задний – жестко крепиться к стене дома. Местоположение, допустим, Краснодарский край. Оптимальный угол наклона кровли для навесов такого типа – 8 градусов. Снеговая нагрузка для крыши 4,7х9 м для этой местности будет 84 кг/м2.

Примерный вес одной стойки (2,2 м) – 150 кг, вертикальная нагрузка на нее получится 1,1 т. Популярная в строительстве круглая профтруба сечением 43 мм и со стенками в 3 мм тут не подойдет, минимальные показатели – 50 мм и 4 мм. Труба квадратного сечения может быть 45 мм со стенкой 4 мм.

Таблица соответствия толщины стенок сечению

Самый простой и удобный вариант ферм – два параллельных друг другу пояса с раскосной решеткой. При высоте фермы 40 см на пояса лучше подойдет квадратная профтруба сечением 35 мм и стенкой 4 мм, на раскосные решетки – 25 мм и 3 мм. Система связей обязательно должна идти по стойкам и фермам.

Пример стропильной фермы

Здравствуйте, уважаемый читатель! Технология металлокаркасного строительства постепенно охватывает новые направления на российском рынке. Если ранее она применялась при возведении промышленных объектов, то сейчас её используют при сооружении жилых домов, коммерческой недвижимости, малых архитектурных форм. Рассмотрим, что представляет собой каркас из профильной трубы и как на его основе можно построить частный дом.

Возведение дома на каркасе из профильной трубы

Конструкция металлокаркасного дома

Несмотря на кажущуюся простоту, дома на металлическом каркасе из профильной трубы имеют достаточно сложную конструкцию.

Сложный каркас из профильных труб

Основными ее элементами являются:

  • Фундамент – более легкий, чем при традиционном строительстве, однако все же обязательный.

Обратите внимание!

Без фундамента могут возводятся конструкции, которые впоследствии будут перемещаться с места на место, например парники или теплицы.

В этом случае в расчет профильной трубы вносим соответствующие корректировки.

  • Сам каркас из профильных труб. Как правило, для каркаса жилого дома используются профильные трубы квадратного сечения габаритом 100х100 или 60х60 мм. Более точно с габаритами трубы вы сможете определиться, использовав калькулятор профильной трубы и зная габариты вашего дома.

Каркас из труб

  • Внутренняя отделка. В качестве внутренней отделки оптимальны вариантом является использование шпунтованной доски шириной 40-60 мм из хвойных пород дерева. Доска в обязательном порядке обрабатывается антисептиками и антипиретиками (веществами, снижающими горючесть дерева).
  • В качестве чернового пола используется доска, уложенная поверх лаг из той же профильной трубы. Поверх чернового пола может быть уложено любое профильное покрытие.
  • Утеплитель. Хорошим вариантом здесь будет использование экструдированного пенополистирола 60-100 мм в толщину. Сами стойки каркаса из профильной трубы можно дополнительно теплоизолировать полосами пеноизола.
  • Внешняя отделка. Здесь можно использовать фасадную штукатурку или сайдинг, а если финансы позволяют – то и натуральное дерево.
  • Крыша из профильной трубы. Может быть изготовлена и как отдельная конструкция, и как элемент каркаса. Расчет трубы профильной для изготовления кровельных стропил производится с учетом планируемого кровельного материала: чем легче кровля, и чем больше ее угол, тем более тонкую трубу можно использовать.

Последовательность операций при возведении дома

Работы по возведению каркасного дома производятся в такой последовательности:

  • Начинаем, как и следует ожидать, с фундамента. Для дома на металлическом каркасе из профильных труб подойдет как капитальный бетонокаркасный фундамент, так и некапитальный (на платформах или винтовых сваях). Каркасный дом на некапитальном фундаменте в принципе является транспортируемым – так что его можно даже перевозить!

Каркас дома на фундаменте

  • После того, как фундамент заложен – можно приступать к монтажу каркаса. Если для дома вы используете каркас фабричного производства, то задача существенно облегчается: сборка готовых каркасов, как правило, проводится без применения сварки, на винтовых соединениях.
  • Если же вы решили делать каркас самостоятельно, то вам придется значительно труднее. При монтаже такого каркаса необходимо не только контролировать взаимное расположение его элементов, но и тщательно проверять качество их соединений, ведь именно сварные соединения являются «ахиллесовой пятой» каркаса.

Хомут для соединения профильной трубы

  • Монтируется каркас «снизу вверх», при этом сначала устанавливаются основные вертикальные элементы (стойки и колонны), которые затем соединяются горизонтальными элементами из более тонких труб, и укрепляются раскосами.
  • В последнюю очередь монтируется кровельная часть каркаса – на этом этапе часть бригады может приступать к утеплению и отделке.
  • Когда каркас смонтирован – можно начинать внутреннюю отделку.

Многие эксперты в области архитектуры уверены, что за металлокаркасными технологиями — будущее. А значит, вполне возможно, что навыки, благодаря которым вы сможете самостоятельно построить дом или гараж из профильной трубы, вам пригодятся – как для себя лично, так и в качестве дополнительной профессии!

Маталлокаркасные

Кровельные работы

Если имеется профилированный металл в форме труб, его можно применить для создания своими руками удобного, практичного автодома.

Сделать гараж из трубы максимально теплым поможет качественно возведенная крыша. Но какой ее вид предпочесть? Специалисты утверждают, без особого опыта создать сложную по конструкции крышу, вряд ли, получиться.


Виды ферм для строительства гаража.

Остановите свой выбор на стандартном варианте односкатной крыши. Процесс ее изготовления предусматривает удлинение одной стороны каркаса за счет монтажа нескольких несущих на верхней обвязке.

Применить можно трубы квадратные, прямоугольный металлопрофиль, слово за вами. Особенной разницы нет

А за качеством сварных швов, иного рода соединений, следить нужно с особым вниманием, чтобы не возникало проблем при эксплуатации автодома

Сама кровля изготавливается так:

  • сварите металлическую сетку из труб, как при изготовлении каркаса автодома;
  • готовую обрешетку закрепите поверх верхних зон стеновых перекрытий;
  • крышу стоит дополнительно утеплить, гидроизолировать, оснастись вентиляционными ходами;
  • на готовую обрешетку укладывается профнастил и фиксируется шурупами с пластиковыми шайбами или специальными заклепками.

На заметку! Не стоит чрезмерно пережимать крепления, иначе можно получить эффект «вжатости» и деформацию кровельного настила. Такие недочеты повлекут за собой нарушение целостности обшивки, быстры износ соединений.

Краткая информация о каркасном строительстве

На первых этапах развития металлокаркасное строительство находило применение только при возведении промышленных зданий. На каркасах из профильной трубы или швеллера возводились цеха, склады и ангары.

В процессе эволюции технологий стало возможным использование каркаса из профтрубы для строительства следующих объектов:

  • Жилых помещений малой этажности (допускается строительство не более 3 этажей).
  • Коттеджей.
  • Зданий для коммерческого использования (магазин, кафе, автозаправка, помещение для офиса).
  • Зданий общественного назначения.

Видео описание

В этом видео показана конструкция душа, который устанавливается на бетонную плиту
Ещё один метод организации стока – это сделать выгребную яму под кабинкой. Этот способ похож на прошлый, но вода не будет растекаться вокруг душа. Для этого яму укрепляют кладкой из камня (с щелями) или делают бак с отверстиями для того, чтобы вода впитывалась в грунт. Недостаток такого способа слива – это то, что из-за сырости ямы пол может быть холодным и в душевой будет неприятный запах.

Если нет возможности установки душевой кабины над почвой, то можно использовать поддон, который помещается под полом. Вода с него будет стекать в ёмкость, установленную рядом с кабинкой. Недостаток такого метода слива в том, что для его использования душевая должна находится на достаточной высоте, чтобы вода стекала в резервуар, а также то, что эту жидкость придётся сливать из сосуда, если она не будет успевать испаряться или душевая будет использоваться слишком часто.

Для стен кабинки можно использовать различные материалы, которые могут выполнять не только защитную, но и декоративную функцию. Например, душевая из профнастила – это один из способов, как сделать уличный душ более долговечным и при этом с нормальным внешним видом.


Душевая, которая обшита профнастилом Источник yandex.net

Основные достоинства домов на металлическом каркасе

Технологию возведения домов на основе металлических каркасов используют во всем мире. Наибольшее распространение такая технология получила в США, Японии и Западной Европе. Жилые строения этих стран, возведенные по каркасной технологии, занимают в среднем около 60%, причем такое строительство продолжает расти.

Каркасные дома имеют следующие достоинства:

  • Низкая себестоимость. По сравнению со строениями, при возведении которых использовалась традиционная технология, каркасные дома не требуют больших затрат. Однако стоит помнить, что каркас из деревянных балок будет стоить дешевле, чем аналогичная конструкция из профильной трубы. Также стоимость металлических элементов для каркаса зависит от сечения трубы.
  • Быстрое возведение. Жилые дома с использованием каркасной технологии возводятся быстрее, чем при традиционном строительстве. Используя в качестве основного материала для каркаса профильную трубу, можно в несколько раз сократить срок возведения жилья.
  • Исключение мокрых процессов. Каркас дома из профильной трубы позволяет строить дома круглый год при любой погоде. Исключение составляет только обустройство фундамента. Хотя, можно сделать столбчатый фундамент из пластиковых труб своими руками, что весьма практично.
  • Отсутствие усадки. Каркасные дома не требуют времени на усадку ни при проведении строительных процессов, ни во время эксплуатации здания.
  • Низкие трудозатраты. Можно возвести каркас дома из профильной трубы своими руками. Для возведения дома по каркасной технологии понадобятся услуги всего нескольких помощников. При этом возможно выполнить основное строительство дома в течение одного месяца. Останется только отделка внутри дома. В тоже время традиционное строительство при таких условиях просто невозможно.

Наряду с множеством положительных характеристик у каркасных строений имеются и недостатки. Основным минусом технологии, по которой возводится дом из проф трубы, можно назвать сложное проектирование. Чтобы правильно рассчитать нагрузку на профильную трубу в определенном месте дома, понадобится помощь профессионала. Только он может точно рассчитать вес, который может выдержать профильная труба.

Также сложно самостоятельно выбрать сечение и толщину материала и высчитать размер профильной трубы. Стоит учесть, что расчет деревянных балок выполняется намного проще.

Нельзя не сказать о проблемах с теплоизоляцией. Являясь своеобразным мостиком холода, металлический каркас требует более качественного утепления. А это неизбежно приводит к дополнительным затратам.

Особенности

Металлокаркасные сооружения, изначально применяемые для возведения складских и торговых объектов, сегодня находят применение в частном домостроении. Основу каркасного дома из металлопрофиля составляют легкие, но прочные конструкции из оцинкованной стали. Толщина профилей рассчитывается индивидуально для каждого участка объекта и зависит от испытываемых нагрузок. Стальные профили обеспечивают строению необходимую прочность, цинковое покрытие выступает антикоррозийной защитой, гарантируя долговечность конструкции. В целях повышения надежности профили дополняют специальными ребрами жесткости.

Профили могут иметь сечение в виде различных латинских букв (C, S и Z). Каждый из них применяется на том или ином участке строительства. Например, основание выкладывают с использованием C и U профилей, соединенных винтами-саморезами. Шаг каркаса определяется шириной используемых утеплителей и панелей для обшивки. В среднем он составляет 60-100 см. Профили имеют перфорацию, благодаря чему решается проблема вентиляции, повышаются теплоизоляционные характеристики объекта.

Их собирают по принципу детского конструктора, сам процесс строительства не предполагает использования спецтехники (разве что, для создания фундамента). Имея минимальные строительные навыки, можно своими руками с небольшим количеством помощников (2-3 человека) собрать дом. За счет незначительной толщины стен каркасного дома (в среднем 25-30 см) удается получить большую полезную площадь, чем при использовании стандартных технологий (дома из бруса, кирпича, блоков).

На первый взгляд кажется, что каркасные металлопрофильные дома смотрятся непривлекательно и однообразно. Однако это совершенно не так, ведь за счет легкости конструкции и возможности придавать ей различную конфигурацию удается создавать необычные по своей форме объекты. Особенности строения позволяют использовать для отделки наружных стен большинство современных навесных материалов, которые при необходимости можно менять. По желанию фасад металлопрофильного каркасного дома может имитировать каменные и деревянные поверхности, кирпичную кладку.

Облицовку можно проводить сразу после возведения объекта, поскольку каркас на основе металлопрофиля не дает усадки. Преимуществом является и высокая скорость работ. Обычно дом для небольшой семьи можно построить за 2-4 месяца. При этом большая часть времени уйдет на подготовку фундамента и выжидание, пока залитый бетон наберет необходимую прочность. Среди обывателей бытует ошибочное мнение о неустойчивости каркасных домов. Однако такая конструкция выдерживает значительные ветровые нагрузки и даже способна выстоять в период сейсмической активности (ее стойкость до 9 баллов по шкале Рихтера).

Еще один «миф» о каркасных домах связан с его способностью притягивания электричества. С этой точки зрения каркасные объекты совершенно безопасны – все металлические элементы имеют заземление. Помимо этого наружные и внутренние стальные части обрабатывают диэлектриками. Из недостатков можно выделить высокую теплопроводность материала. Поэтому без качественного утепления и защиты металла от паров влаги не обойтись.

Применение эковаты или минераловатных утеплителей, как и монтаж теплых облицовочных панелей, позволяет оптимизировать теплоэффективность каркасного дома, предупреждает образование мостиков холода. Каркасные дома на основе металлопрофиля не могут похвастаться долговечностью. Срок их службы составляет 30-50 лет. Хотя справедливо, что и ремонт подобных сооружений достаточно прост, не требует больших капиталовложений.

Сам по себе металлопрофиль характеризуется огнестойкостью. Однако материал изнутри и снаружи обшивается множеством синтетических утеплителей, пароизоляторов, отделочных материалов. Это может значительно снизить пожарную безопасность каркасного дома. Стоимость строительства каркасного дома гораздо ниже цен на возведения кирпичного, деревянного и даже блочного аналога.

Это обусловлено меньшим объемом требуемого материала, возможностью использования облегченного фундамента, отсутствием привлечения спецтехники и профессиональных строителей. Каркасный дом может быть изготовлен по индивидуальному или типовому проекту. Конечно, первый вариант будет дороже, но позволит создать эксклюзивное жилье, соответствующее всем требованиям своего владельца.

Приступаем к строительству

Прежде, чем начать строительство, нужно предварительно досконально изучить особенности возведения конструкции и очередность выполнения определенных операций. Возведение каркаса может оказаться не простым делом, как выглядит на первый взгляд, на самом деле это довольно сложная конструкция, требующая от работника определенных умений.

Конструкция сооружения

Жилой дом – сложная конструкция, состоящая из таких элементов как фундамент, каркас дома и крыши, утеплитель, отделка. Для жилого дома фундамент – это обязательный элемент, иначе дом не прослужит долго, а небольшие конструкции, как теплицы, строят без фундамента.

Каркас дома изготавливают из труб 100 х 100 или 60 х 60, внутри применяют обработанную антисептиками доску. С внешней стороны используют сайдинг или наносится специальная штукатурка для фасадов, иногда используют дерево, но это намного увеличит расходы владельца.

Будущий дом нужно утеплить с обеих сторон. Черновым полом будут служить трубы, уложенные поверх лаг. Справиться с проникновением холода внутрь дома поможет дерево, сверху его нужно закрыть профилем.

Хорошим утеплителем является пенопласт или пенополистирол, толщиной от 60 до 100 мм. Стойки каркаса можно теплоизолировать полосками пеноизола. Существует два способа изготовить крышу – изготовить отдельную конструкцию или как часть общей конструкции.

Подробная инструкция

Начинать строительство нужно с фундамента, если предполагается его наличие в будущем сооружении. Но даже не с этого нужно начинать. Прежде всего необходимо исследовать наличие и высоту грунтовых вод на выбранном участке, а также несущую способность грунта.

Советуем почитать: Все этапы подготовки участка к строительству

Бетонно-каркасный фундамент подходит для каркасных сооружений. От качества фундамента зависит надежность и долговечность здания и лучше не пожалеть средств на закладку качественного фундамента, чтобы не заплатить втридорога, если потребуется устранять дефекты или укреплять его в дальнейшем. Для небольших домиков можно предусмотреть не капитальный фундамент, в таком случае дом будет транспортабелен.

Если глубина промерзания грунта не дает возможности построить дом низко на земле, то применяют винтовые сваи или специальные платформы. Такая технология применяется и при постройке теплого зимнего огорода, когда под каркас теплицы устанавливают фундамент из профильной трубы. Но для дома, как и любого другого капитального сооружения, фундамент обязателен.

После укладки фундамента необходимо смонтировать каркас будущего дома. Если производится сборка фабричного каркаса, то можно обойтись и без сварочного аппарата, детали каркаса соединяются при помощи винтов. В случае сборки основы, сделанной самостоятельно, придется дольше повозиться.

Самостоятельно нужно будет держать на контроле качество соединений конструкции, следить за правильным расположением элементов и тут без сварочного аппарата не справиться.

Очень дорого в дальнейшем могут обойтись некачественные сварные швы, поэтому соединениям элементов конструкции нужно уделять особое внимание. Монтажные работы рекомендовано начинать с установки стоек, колонн и прочих вертикальных элементов, которые в дальнейшем будут соединены с деталями горизонтальной плоскости и укрепляться раскосами. Основной принцип соединения – «снизу вверх», поэтому крыша монтируется в самую последнюю очередь.

Каждый мужчина хочет построить дом, но осуществить это при помощи каркасного метода, да еще и своими руками, стало намного проще. Верьте в свои силы и не упускайте замечательную возможность.

Это интересно: Бытовая техника Как изготовить тепловой насос Френетта своими руками читать онлайн журнал

Чтобы было комфортно

Чтобы эксплуатация сооружения была удобной и безопасной, предусмотрите такие «мелочи», как:

  • система вентиляции. На одной из стен можно сделать небольшое окошко, которое будет легко открываться и закрываться в случае необходимости. Так в помещении не накопится угарный газ, если дверь закрыта (это особенно актуально в зимний период);
  • отопление. Устанавливать внутри газовый баллон с горелкой строго не рекомендуется. Это нарушает требования пожарной безопасности и часто приводит к трагедии (баллоны взрываются). Разумнее всего установить небольшую печку-буржуйку (предусмотрите вывод трубы на улицу) или электрический обогреватель;
  • дверь для входа в воротах. Она понадобится, если вам нужно попасть внутрь без машины. В таком случае открывать и закрывать ворота банально неудобно;
  • внутри обязательно оборудуйте уголок пожарной безопасности: расположите там огнетушитель, ведро с песком, некоторый объем простой воды. В случае возгорания все необходимое для его ликвидации будет под рукой.

Технология возведения металлокаркасного дома

Кажущая простота дома на металлическом каркасе – это всего лишь иллюзия. На самом деле конструкция таких строений достаточно сложная. Ее основными элементами можно назвать:

  • Основание дома. Можно использовать облегченные типы фундамента, но пренебрегать этой частью нельзя. Основание не требуется для транспортируемых строений, к которым можно отнести парники или теплицы. В этом случае расчет профильной трубы проводится с соответствующими корректировками.
  • Металлический каркас. Для возведения этой части здания подходит профильная труба, имеющая квадратное сечение 10*10 см или 6*6 см. Определить нужные габариты трубы можно с помощью калькулятора профильной трубы, взяв размеры строящегося дома.
  • Обшивка стен внутри дома. Оптимальным вариантом для внутренней отделки является шпунтованная доска шириной 4-6 см из хвойных деревьев. Материал должен в обязательном порядке пройти обработку антисептическими составами и растворами, препятствующими возгоранию.
  • Черновой пол и его отделка. Лаги настилаются из аналогичной профильной трубы, поверх них укладывают черновой пол из досок и застилают любым профильным покрытием.
  • Утеплитель. Самым популярным материалом для утепления каркасного дома является экструдированный пенополистирол толщиной 6-10 см. Для дополнительного утепления каркаса из профильной трубы можно использовать полоски пеноизола.
  • Отделка внешних частей дома. Для выполнения отделочных работ снаружи строения может использоваться фасадная штукатурка или сайдинг. При достаточном бюджете строительства не исключается возможность отделки дома натуральным деревом.
  • Кровля. Каркас крыши их профильной трубы может возводиться как отдельной конструкцией или как одним из элементов каркаса. В зависимости от кровельного материала и угла установки кровельных стропил выполняется расчет параметров трубы. Чем легче кровельный материал и больше угол между стропилами, тем более токая труба может использоваться.

Расценки по РФ

Возьмем цены на (начиная от проекта и заканчивая отделкой) полноценного жилья из термопрофиля с качественной изоляцией. Расценки зависят только от политики организации, предоставляющей данную услугу, так как материал в большинстве стандартный. Наиболее значительно повысить стоимость может элитная отделка и фундамент, если он будет ленточным.

Справка! Цена голого каркаса 4 – 5 тыс. за 1 кв. м. Стоимость постройки готового жилья из ЛСТК на свайном фундаменте в среднем от 25 тыс. руб. за 1 кв. м. За дом на 88 кв. м, включая с проектом за 45000 руб., придется выложить около 2 300 000 руб., т. е. 26 тыс. 136 руб./кв. м.

Часть сметы на возведение жилья (88 кв. м) из металлопрофиля:

Необходимые инструменты и материалы

Профильные трубы, как основной строительный материал, можно приобрести в торговых организациях, заказать на заводе. Количество определяют при расчете с 10% запасом. Для возведения несущих частей конструкции покупают квадратный профиль с сечением 100×100 мм или 60×60 мм.

В набор инструментов входят:

  • Электросварочный аппарат.
  • Шуруповерт.
  • УШМ-болгарка.
  • Лестница.
  • Лопата и емкость для наведения раствора.
  • Рулетка, угольник, метчик и прочие принадлежности для измерительных действий.
  • Расходные материалы: болты, гайки, саморезы и т. п.

Подготовительные работы

Металлический каркас совершенно не предназначен для многоэтажных построек. Его не стоит применять, если проект предполагает постройку нескольких этажей.

Прежде чем купить все необходимые материалы, нужно сделать примерный чертеж будущего дома или выполнить полномасштабный проект со всеми расчетами. Это очень пригодится для планировки работ, а также позволит оценить стоимость всех материалов.

Для расчетов стоимости можно использовать различные онлайн калькуляторы. С помощью них можно довольно точно рассчитать стоимость материалов, а также количество необходимых деталей. Расчеты жесткости и нагрузок на каркас и фундамент нужно проводить отдельно. Для этого стоит заручиться помощью человека, который имеет хорошие знания, а также практические навыки в строительной сфере и сопротивлении материалов.

Для возведения каркаса понадобятся металлические профиля определенного сечения. В большинстве конструкций используют стойки с прямоугольным сечением 6×6 мм. Для больших нагрузок стоит использовать укрепленные профиля 10×10 мм. В качестве опорных деталей могут использоваться заготовки с сечением 100×100 мм.

Варианты соединения отдельных каркасных элементов

Чтобы возвести дом, можно воспользоваться различными предложениями, в частности использовать для этих целей уже готовый каркас, производимый многими строительными фирмами. Создатели предусмотрели в таком сооружении достаточно простой способ крепления, когда все детали могут быть соединены между собой болтами.

Но, если заняться изготовлением каркаса своими руками, такой вид соединения деталей использовать будет нельзя, в данном случае лучше применять сварочную технику.

Домик из профильной трубы

Скрепление всех деталей каркасной конструкции с помощью сварочного аппарата нужно производить очень качественно и особой тщательностью. Иначе сооружение не будет отличаться прочностью и прослужит совсем короткое время. Кроме того нужно внимательно следить за верным расположением привариваемых друг к другу частей. Проверять положение деталей необходимо при помощи уровня и следить за тем, чтобы вертикальные элементы располагались строго вертикально, а горизонтальные, соответственно строго горизонтально.

Нужно учесть, что лучшим местом проведения сборки каркаса и иных действий по монтажу будет непосредственно участок, отведенный под будущий дом.

Выделяются несколько ступенек монтажных работ при возведении жилого сооружения из профилированных труб:

  • сначала на фундамент укладываются брусья или другой материал, это будет нижняя обвязка. Это сделает сооружение устойчивым и надежным.
  • затем на угловых соединениях будущего жилища устанавливают стойки, соединяя их путем сварки с нижней обвязкой.
  • формируются стены будущего помещения устанавливаются вертикальные стойки. Они должны находиться на расстоянии, которое будет меньше, чем ширина материала, предназначенного для изготовления стен.
  • формируется верхняя обвязка, которая также с помощью сварки соединяется с вертикальными стойками.
  • привариваются распорки, придающие прочность стенам и надежность, и устойчивость полностью всему каркасу.
  • монтируются половые лаги и перекрытия между этажами.

Трубы с большим сечением и большей толщиной стенок должны применяться в изготовлении частей каркаса, на которые придется основная нагрузка. Скорее всего, это буду элементы нижней обвязки и вертикальных стоек. На распорки же нагрузка будет меньше, а значит, в данном случае можно использовать трубы меньшего сечения.

Укладывая половые лаги и перекрытия между этажами нужно не забывать, что расстояния между деталями должно быть небольшим, не более шестидесяти сантиметров. Если превысить такие параметры, между перекрытиями будет образовываться сильный прогиб пола.

Монтаж калитки

Изготовление калитки своими руками, также как и установка ворот – дело достаточно простое. Помимо этого, можно сэкономить денежные средства.
После того как приобретены нужные материалы и приготовлены инструменты, можно приступать к изготовлению изделия.

Столбы по бокам

Столбы для калитки и ворот из металлопрофиля своими руками устанавливаются в землю минимум на 1 м. Но перед этим нужно сделать разметку и определиться с местом установки.

Заготовка столба должна быть больше на 1 м. Обработав поверхность металлопрофиля против коррозии специальной жидкостью и болгаркой, нужно дождаться высыхания столбиков.


Установка столбов

После этого делается своими руками отверстие в земле на месте разметки, причем его диаметр должен быть больше размера трубы на 10 см.

Приготовив жидкий раствор цемента, можно сделать установку столбов, используя для утрамбовки щебень.

Кирпичные столбы

Калитка может быть закреплена на кирпичных столбах. Нужно сделать для этого облицовку изделия из металла кирпичом, что выглядит довольно-таки красиво.

Раствор для кладки кирпича должен быть не очень жидким. Первый ряд нужно класть с целого кирпича, а вот уже для второго ряда использовать 3/4 кирпича – это нужно для более крепкого соединения.


Заливка фундамента для столбов

Расшивка рядов осуществляется своими руками после подсыхания раствора. Вверху на столбах можно сделать колпаки из металла, для того чтобы изделие не намокало во время дождя.

Каркас

Калитка из металла состоит из металлопрофиля и уголка. Каркас выбирается по желанию хозяина дома, хотя это вопрос второстепенный, потому что установка делается стандартно.

Для качественного монтажа очень важна точность замеров. Сначала нужно своими руками уложить швеллер, который приблизительно на 20 см должен быть меньше самого изделия.

Плоскость должна быть максимально ровной, поэтому, чтобы качественно сделать этот этап работы, нужно не забывать использовать уровень. Согласно размерам обрезается уголок.

С помощью болгарки удаляются заусеницы. Заготовки нужно выложить и закрепить, а затем сваркой заварить стыки. Также при помощи сварки нужно соединить верх и низ, чтобы конструкция была плотной и устойчивой.

Использовать для этого можно только сварку точечную, чтобы швы можно было зачистить болгаркой. В самом конце вся конструкция должна быть обработана средством от коррозии.

Крепление к столбам

Мощный крепеж – обязательное условие надежного крепления калитки и ворот. Для этого можно использовать завес со встроенным подшипником.

Крепление листа из металла делают в несколько этапов:

  • Вырезают лист определенного размера из металлопрофиля.
  • Удаляют в местах среза заусеницы.
  • Делают закрепление на каркасе.
  • Делают обработку поверхности против коррозии.
  • Осуществляют покраску в желаемый цвет и навешивают петли.

После того как монтажные работы закончены, нужно подумать о том, как калитка будет закрываться.

Для этого можно установить замок или электропривод. Все в данном случае зависит от предпочтений хозяина.

Изготовление и возведение каркаса своими руками

Самостоятельное сооружение каркаса из профиля возможно при наличии помощников, навыков сварочных работ и финансовых средств. С основными работами можно управиться за время месячного отпуска.

Весь процесс разбивается на следующие этапы.

  • Определение концепции будущего дома, расчет необходимого количества материалов.
  • Разработка проекта.
  • Приобретение материала, инструментов.
  • Создание фундамента.
  • Установка каркаса.
  • Монтаж перекрытий и крыши.
  • Отделочные и утеплительные работы.

Порядок сборки

С завода весь материал приходит упакованный в пачки. На каждой детали стоит маркировка, такая же маркировка присутствует на рабочих чертежах. Собирается каркас дома ЛСТК как конструктор: все уже готово, даже проштампованы отверстия под метизы. Ставите детали на место, совмещаете пазы и устанавливаете крепеж. С обирается металлокаркасный дом в точности также, как из деревянных брусков. Если обозначить этапы коротко, пошагово все выглядит так:

  1. На готовом фундаменте закрепляется нижняя обвязка.
  2. Выставляются и закрепляются угловые стойки.
  3. Между ними устанавливаются промежуточные стойки, укосины и распорки.
  4. Монтируется верхняя обвязка.
  5. Устанавливаются и закрепляются балки перекрытия. При наличии второго этажа собирается его каркас.
  6. Монтируется потолочное перекрытие.
  • Собирается стропильная система.
  • Проводятся работы по утеплению и гидроизоляции кровли.
  • Собирается обрешетка под кровельный материал.
  • Каркас стального дома готов. Осталось утепление и отделочные работы. Оно замечание: как бы не хотелось сэкономить, обрешетка должна собираться тоже из металла. Одинаковые коэффициенты расширения — это именно то, что способствует высокой прочности таких сооружений. При соединении металла и древесины такого не достигнуть: крепления постепенно ослабевают. Особенно это критично в регионах с повышенной сейсмоактивностью. Но и в более спокойных регионах от дребезжащей отделки мало радости.

    Рейтинг
    ( 2 оценки, среднее 4 из 5 )
    Понравилась статья? Поделиться с друзьями:
    Для любых предложений по сайту: [email protected]
