Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Современный частный дом обычно строят с мансардой или вторым этажом. Строительство такого дома стоит намного меньше одноэтажного дома той же площади. На второй этаж, подвал или чердак поднимаются и спускаются по лестнице, которая одновременно выполняет и декоративные и практические функции.

Мы приветствуем нашего постоянного читателя и предлагаем ему статью о том, что такое лестница из профильной трубы и как ее установить своими руками.

Преимущества и недостатки такой лестницы

Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.

Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:

• Каркас из стальной профтрубы имеет очень высокую прочность и не теряет ее со временем.
• Труба – относительно легкий материал (если сравнивать с металлопрокатом сплошного сечения), и конструкция лестницы будет намного легче железобетонной и не намного тяжелее деревянной.
• Очень длительный срок эксплуатации – в условиях сухого жилого помещения срок службы стальных конструкций может достигнуть и превысить 100 лет.
• Стальная труба – очень технологичный материал, и можно реализовать конструкции любой сложности.
• Лестницу из профтрубы можно очень быстро изготовить и смонтировать.
• Стальные профилированные трубы – доступный по цене материал.
• Сталь не гниет, не повреждается жучками, не усыхает и не растрескивается.
• Лестницы из металлоконструкций можно смонтировать в уже построенном доме, из можно модернизировать в любой момент.
• Стальная конструкция более компактна и универсальна, чем железобетонная и деревянная.

Недостатки таких лестниц:

• Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
• Легкие конструкции при спуске-подъеме немного пружинят.
• Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
• Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

Правила безопасности

Для того чтобы избежать травматизма в ходе работы на приставной лестнице, соблюдайте несколько простых правил:

• Если вы работаете на высоте более 1,5м, обязательно используйте страховочный пояс.
• При использовании приставной лестницы или стремянок не допускается установка их на другие объекты с целью увеличить высоту.
• Безопасной считается конструкция, установленная под углом 60 градусов. Если уклон лестницы круче, обязательно зафиксируйте ее наверху.
• Не допускается работать на переносных лестницах и стремянках более чем одному человеку одновременно.
• Не перемещайте по лестнице тяжелые объекты, не натягивайте электропровода.
• Не используйте на приставной конструкции электрооборудование, а также сварочные аппараты с большими габаритами.
• Передвигаясь по лестнице, обязательно держитесь за неё руками.

Виды лестниц из профтрубы

Основные виды лестниц из профтрубы: маршевые, винтовые, стремянки и приставные. Приставные – это просто и проще купить готовую, а про остальные виды мы расскажем подробнее.

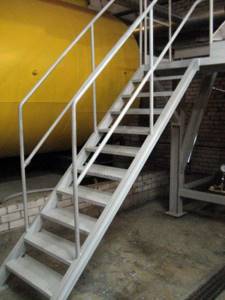

Маршевая

Маршевая лестница состоит из одного или нескольких пролетов, соединяющих межэтажные маршевые площадки и этажи. Ступени в пролетах опираются на один или несколько косоуров, пролеты имеют прямоугольную форму, ступени также представляют собой прямоугольники. Косоуры бывают прямыми и ломаными.

Одномаршевые лестницы устанавливаются в просторных холлах или длинных широких коридорах, чаще используют привычную двухмаршевую конструкцию – ее можно установить в лестничную клетку. Маршей может быть и больше. Одномаршевая лестница удобна тем, что в пространстве под лестницей можно оборудовать кладовую, гардеробную или небольшой санузел.

Удобство одномаршевой лестницы зависит от угла наклона. Крутой угол наклона косоуров делают обычно у маршей, ведущих на чердак или в подвал – редко посещаемые помещения.

Винтовая

Винтовые лестницы часто устанавливают в жилых помещениях – например, гостиных. Они очень оригинальны и декоративны, компактны, но не очень удобны в использовании. Достоинством маленькой лесенки является компактность — ее можно разместить в круге диаметром 1600 мм. Винтообразные конструкции устанавливаются обычно в маленьких домах в целях экономии места (в больших домах может быть установлена винтовая лестница для красоты и маршевая для прочих целей).

Консоли для ступеней крепятся к центральной опоре по винтовой линии, по наружному периметру на консоли устанавливаются опоры для перил – снаружи лестница закрывается решеткой, добавляющей жесткости конструкции.

Ступени имеют треугольную форму, при спуске и подъеме желательно держаться руками за перила для безопасности, подниматься с предметами в руках очень неудобно. Самый существенный недостаток – невозможность поднять на второй этаж сколько-нибудь крупные предметы меблировки.

Второй существенный недостаток такой – сложность проектирования и особенно изготовления.

В больших домах можно установить поворотную лестницу с большим углом поворота и прямоугольными ступенями – она очень эффектно смотрится, по ней удобно ходить и носить вещи, но она занимает много места. Обычно такие сооружения имеют роскошную отделку в старинном стиле и служат украшением больших особняков.

Стремянка

Это самый простой вид лестницы – две соединенных между собой прямоугольный конструкции из труб, ступеньки-перекладины могут быть с одной стороны или с обеих. Рамы соединяются между собой с помощью специального шарнира. На нижней стороне стоек закрепляют треугольные заостренные наконечники.

Подготовительные работы

Изготовление лестницы — это пошаговый процесс, первым этапом которого является проведение подготовительных работ. В первую очередь проводятся замеры и делаются эскизы. Выбирается проект, отвечающий всем строительным нормам и устраивающий внешне жильцов дома.

Затем нужно составить чертеж, в котором указать такие данные и параметры:

• место конструкции в доме;
• косоуры;
• ступени;
• опоры;
• поручни;
• заполнение перил;
• крепление к несущим конструкциям;
• площадки в многомаршевом сооружении;
• соединения с полом и потолком.

На основе схем делаются расчеты, проводится закупка материалов и недостающего оборудования.

Предварительно нужно подготовить проем

После этого следует заняться такими вопросами:

1. Подготовить рабочее место. Чтобы ровно и качественно сварить и разрезать металлопрокат нужна ровная и устойчивая поверхность.
2. Убрать подальше все предметы, которые могут помешать или воспламениться от контакта с искрами.
3. Выполнить разметку и распилить профиль на заготовки.
4. Зачистить детали в тех местах, где после сборки это будет сделать затруднительно.
5. Если лестница устанавливается внутри здания, потребуется подготовить проем для входа на верхний уровень. Предварительно перекрытие укрепляется подпорками, затем в нем делается отверстие соответствующей длины. Его края оснащаются стальными уголками.

На этом подготовка закончена. Остается дождаться благоприятной погоды и приступать к строительству.

Расчеты основных параметров лестницы

Нормативные параметры лестницы: ширина ступени 30 см, высота 15 см. Лестницы именно с такими параметрами устанавливают в многоэтажках. Но для дома такая лестница будет слишком громоздка. Чтобы сделать лестницу более компактной, увеличивают угол ее крутизны. Нежелательно увеличивать угол крутизны более 45°.

Калькулятор зависимости длины горизонтальной проекции лестницы от угла ее крутизны

Длина горизонтальной проекции зависит от высоты этажа следующим образом:

Длина проекции = ctg α х высоту пролета, где α – угол крутизны.

Высота этажа обязательно включает в себя толщину перекрытия с толщиной покрытия пола.

Калькулятор расчета длины лестничного марша

Длина лестничного марша рассчитывается двумя способами:

• Если есть угол крутизны, то длина равна высоте этажа, деленной на sin α; или длине проекции на горизонталь, деленной на cos α.
• По теореме Пифагора: корень квадратный из суммы квадратов длины проекции и высоты этажа.

Калькулятор расчета размера ступеней маршевой лестницы

Оптимальная высота ступеней — 15 см, допускаются от 12 до 20 см. Высоту этажа делят на 0,15 м, получают дробное число, выбирают ближайшее целое число (большее или меньшее) – это и есть число ступеней. Высоту этажа делят на точное число ступеней и получают точную высоту ступеньки (с точностью до мм).

Глубина проступи должна составлять не менее 30 см. Эта величина позволяет удобно пользоваться ступеньками даже мужчинам с большим размером ноги. При необходимости можно уменьшить глубину проступи на 3 см, но не больше. Если горизонтальная проекция марша слишком мала для размещения нужного количества ступеней, то ступени делают забежными – верхняя ступенька нависает над нижней. Пользоваться такой лестницей следует с осторожностью при спуске.

Ширина проступи обычно находится в диапазоне от 80 до 120 см, в самом крайнем случае ее можно уменьшить до 70 см.

Подготовка чертежа и что нужно учитывать при расчетах

Качество будущей конструкции, построенной из профильной трубы, зависит от правильности выполнения подготовительной работы и разработки чертежа. Подготовив чертеж, можно полностью разобраться с размерами будущего строения.

Кроме этого таким путем, можно увидеть, как будет смотреться будущий проект. Грамотно составленный чертеж лестницы из профильной трубы существенно облегчает работы по сборке. Поэтому на нем все нужно изобразить очень детально.

Также на подготовительном этапе нужно сделать разметку и нарезку профильных заготовок под необходимые размеры. Если планируется изготавливать несложную конструктивную модель, то тщательный расчет разметки не понадобиться. Но, для сложного строения все детали потребуют нумерации, чтобы не запутаться в ходе сборки.

Когда ступеньки при строительстве лестницы делают из фанеры или древесины, то необходимо произвести их заготовку в нужных размерах.

Смотреть видео

лестница

Для дополнительного крепежа к полу берут модули для сборки лестницы из профильной трубы. Это условие необязательно. Монтирование модулей для сборки выполняется только в тех ситуациях, когда важно уменьшить вибрацию при пользовании конструкцией. Если принято решение устанавливать модули для сборки, то их нужно учесть при разработке схемы.

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

• Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
• Электроды.
• Дрель, шуруповерт.
• Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
• Ручной фрезер – для сошлифовывания сварных швов.
• Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
• Рубанок.
• Молоток.
• Струбцины.
• Наждачная бумага, кисти.
• Антикоррозионная грунтовка.
• Краска.
• Сушеные доски толщиной 40 мм для ступеней.
• Лак для древесины.

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Видео по изготовлению

Особенности сборки конструкций при помощи сварки показаны на видео:

Сборка и монтаж конструкции

Ниже пошагово расписана технология сварки и отделки каркаса.

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Рекомендации профессионалов

Чтобы самодельная металлическая лестница долго служила, специалисты советуют соблюдать некоторые правила при монтаже и эксплуатации:

• опорные стойки, тетиву или косоуры устанавливать на бетонные площадки или усиленные дополнительными брусками лаги;
• при сопряжении лестницы и стены толщина капитальной конструкции должна быть не меньше 20-25 см;
• если уличное сооружение выполнено из конструкционной стали, поверхности регулярно окрашивать, предварительно очищая их от ржавчины.

Лестницы из металла практичны и долговечны. Они заслужили популярность благодаря возможности комбинирования с различными отделочными материалами. Изготовить металлическую конструкцию можно самостоятельно. К финишной отделке приступают после удаления ржавчины и тщательного шлифования поверхности.

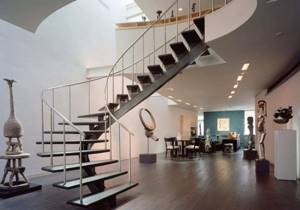

Фото – варианты готовых конструкций

Вариантов конструкций лестниц множество, на наших фото представлены самые декоративные из них:

Последовательность действий

Если вам необходима лестница из профильной трубы, фото на странице вам подскажут лучшие варианты. Распишем последовательность:

1. Предварительно разметьте рабочую площадку – по полученной разметке вы будете выкладывать лестничные элементы;

1. Размечайте профильную трубу с учетом чертежей, затем разрежьте ее на части под 45-градусным углом;
2. Совместите детали, чтобы они сложились под прямым углом;
3. Зашлифуйте торцы болгаркой;



1. После вырезания всех деталей, разложите их на столе и зафиксируйте при помощи струбцин;
2. Не торопитесь варить – с помощью сварки сделайте прихватки;
3. Убедившись в корректности результатов, соедините все элементы окончательно;
4. После повторной проверки, сделайте финальную сварку железных профтруб сплошным швом;
5. Зачистите шлифмашинкой каркас до момента получения ровной, гладкой поверхности;
6. После завершения работ, над двумя частями каркаса приложите их и проверьте идентичность геометрии. Она должна быть идеальной;
7. Обезжирьте и покрасьте косоуры;
8. Лестница на второй этаж из профильной трубы и ее каркас закрепляются таким способом: приварите косоуры к арматуре железобетонных перекрытий, либо закрепите конструкцию дюбелями с анкерами;
9. Закончив работу над установкой каркаса, начните прикреплять ступеньки и перила (если они предусмотрены чертежом).

Для отделки вы можете использовать разные материалы – дерево, стекло, нержавеющую сталь и так далее. Все зависит от ваших предпочтений и общей стилистики интерьера. Подобрать декоративные материалы в Москве не составит особого труда. Когда лестница из профильной трубы с площадкой готова, необходимо проверить ее на отсутствие скрипов.

Если вам важно знать, как сварить лестницу из профильной трубы, видео на нашей странице вам подскажут вариант действий.

Подготовительные работы

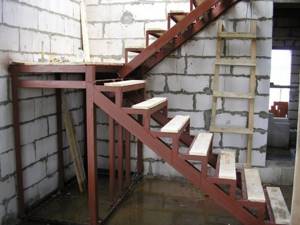

лестница из профильной трубы на косоурах
Ни одно дело не начинается без предварительных расчётов и чертежа. С их помощью можно точно определить количество материала, которое понадобиться. Чтобы работать было комфортно и не пришлось отвлекаться стоит приготовить нужный инструмент заранее, вам понадобится:

• Электроды и сварочный аппарат;
• Болгарка и круги для работы с металлом;
• Перфоратор с набором сверл;
• Молоток.

Во время подготовки стоит сделать разметку и разрезать материал в соответствии с необходимыми размерами.

Металлические лестницы из профильной трубы

Рекомендация: Чтобы процесс сборки сложной по конструкции лестницы не стал головоломкой, детали стоит на этапе резки труб пронумеровать, от нижней к верхней.

Лестница из профильной трубы

Ступени из профиля для установки в здании

Внешний вид лестницы

Поскольку изделия из профиля становятся все более популярны, в сети можно найти любые модификации лестниц из профильной трубы. Не обошли вниманием даже довольно смелые решения в виде стеклянных сооружений без перил или «утиный шаг», то есть практически вертикальный лестничный пролет с шириной ступени для одной ноги. Однако проще всего для начинающих строителей изготовить маршевую лестницу из профтрубы своими руками, которая пользуется наибольшей популярностью среди хозяев домов.

Чтобы правильно подобрать параметры данной конструкции, можно изготовить чертежи лестницы из профильной трубы своими руками, взяв за основу один из наиболее подходящих проектов и адаптировав его под конкретные размеры.

Маршем именуется конструкция, которая находится между поворотными площадками. Различают прямые, двух- и многомаршевые сооружения. Если речь идет о винтовой лестнице, то все ступени в ней расположены вокруг одной оси. Их используют для подъема внутри здания – между этажами или до входной двери, а также для пересечения неровностей ландшафта.

Наиболее крепкими и надежными считаются стационарные лестницы из квадратной трубы. Однако в случае необходимости можно пользоваться складными портативными изделиями.

Для сборки лестничного пролета используют такие материалы:

• металлические элементы – уголки, сварные детали, профильные трубы;
• древесина;
• железобетон;
• композитные материалы.

Способов монтажа деталей для лестничного пролета может быть несколько, однако, самым надежным считается сварка металлических конструкций.

Крепление ступеней лестницы может быть:

От способа крепления ступеней будет зависеть набор материалов, которые понадобятся для сооружения лестницы из профильной трубы своими руками. Чтобы было легче выбрать тип конструкции под конкретное помещение или местность, можно просмотреть ряд фотографий.

Некоторые опытные мастера рекомендуют выполнять из профильной трубы только косоуры или основу конструкции, а для ступеней использовать материалы с меньшей массой. Наилучшим выбором для основы лестницы будет профиль с размерами 60×40 мм.

Рекомендуем: Шпаклевка гипсокартона: пошаговая инструкция

Стоит отметить, что у конструкций из профиля есть ряд несомненных достоинств:

1. Хорошая сопротивляемость образованию плесени и коррозии, что делает их приемлемыми в местах с постоянными перепадами температуры и без отопления.
2. Приставная лестница из профильной трубы может прослужить довольно долго, а в случае ее разборки, металл за ненадобностью можно продать или сдать в качестве лома.
3. Сборка и монтаж металлического модульного или сварного каркаса производится достаточно быстро и легко.
4. Поскольку внешний вид лестницы из профиля является довольно лаконичным, не составит большого труда совместить ее с имеющимся в помещении интерьером.
5. Профильные трубы будут вполне доступны для большинства покупателей, поэтому себестоимость проекта будет невысокой. Да многим и работать с металлом проще, чем с древесиной.
6. Металлический каркас из профилей превосходит по прочности любые другие аналогичные сооружения.
7. Срок монтажа лестницы на второй этаж из профильной трубы намного меньше, чем при работе с деревом, если, конечно, у вас есть сварочный аппарат и навыки работы с ним.
8. Немаловажен тот факт, что благодаря наличию металлической основы, в такой лестнице можно совмещать самые различные материалы – стекло, мрамор, плитку и даже пластик.

Обратите внимание, что если предполагается сборка легкой конструкции, то и профиль лучше выбирать с тонкими стенками. Оптимально использование трубы с диаметром 5-7,4 мм, которая будет достаточно прочной и выдержит вибрацию от нагрузки.

Конструкционные элементы

Во время пользования лестницей человек становится на ступеньки, ширина которых может достигать полной ширины стопы, либо доходить до каблука обуви.

Для того чтобы конструкция держалась, используются косоуры – боковые планки со срезанными участками, на которые кладут ступени. Кроме того, для соединения проступей и фиксации всей конструкции могут использоваться больцы. Тетивами называют торцевые и нижние балки, поддерживающие ступени. Вертикальные отрезки лестницы, которые подпирают ступени, называют подступенками. Они нужны для усиления всей конструкции.

Как правило, один лестничный марш в сооружении из профильной трубы имеет 18-20 ступенек, уложенных на косоуры. Устанавливают ее вдоль стен и угла, либо на весу между двух этажей, и состоит она из двух маршевых пролетов. Зачастую количество ступеней делают нечетным, чтобы начинать и заканчивать подъем на каждый следующий марш с одной и той же ноги. Данным правилом пользуются и в небольших коттеджах, и в больших офисных зданиях.

Перед началом сварки лестницы из профильной трубы все одинаковые металлические элементы укладывают попарно, а сверху прикрепляют проступи и подступенки. Сами ступени можно изготовить из легких материалов, помещенных в металлический каркас, например, они могут быть из ламината или из древесины.

Стандартный расчет лестницы из профильной трубы выглядит так:

• промежуток между соседними ступенями (высота подступенка) должен составлять порядка 14-22 см;
• угол наклона лестничного пролета делают в 30-40º, что равно соотношению 1:2 или 1:2,5 длины к высоте;
• ширина ступенек составляет 20-30 см, а если выбран небольшой угол уклона, то она немного шире места упора.

Порядок проведения работ и заготовка материалов

У внутренних и приставных лестниц конструкция совершенно разная, а наиболее простой считается одномаршевая на косоурах для крыльца. Самой сложной считается металлическая винтовая лестница.

Последовательность работ по сборке каркаса из профиля для одномаршевой лестницы такова:

• проектирование и составление чертежа;
• проведение разметки;
• разделение профиля на отрезки нужной длины;
• сборка основного каркаса для установки ступеней;
• приваривание подступенков и ступенек;
• установка конструкции на место и заливка бетона на площадке;
• монтаж перил;
• укладка древесины в рамы для ступеней;
• окончательное декорирование.

Выполнить сборку каркаса для лестницы из профиля можно несколькими способами. Его можно изготовить из парных профильных труб или стальных косоуров, либо воспользоваться швеллером, в котором ступеньки будут приварены сверху на основу или внутри рамы.

Если речь идет о конструкции внутренней лестницы с деревянными ступенями, то крепление марша производится сначала в верхней точке, а уж потом ее фиксируют внизу. При этом лестницу фиксируют к анкерам в стенах и платформе, служащей первой ступенью.

Отметим, что не стоит забывать о контроле горизонтальности расположения ступеней. Когда все основные работы будут закончены, можно приступать к сварке перил.

Общие технические характеристики межэтажных лестниц

Профильная стальная труба – материал из металла с высокими несущими способностями. Поэтому изготовленная из нее лестница – это прочное и надежное сооружение, отвечающее всем требованиям безопасности. Есть и другие преимущества:

• полное сочетание с другими материалами;
• возможность проводить разный тип отделки;
• можно использовать для установки внутри и снаружи;
• монтаж производится на любом этапе строительства дома, даже при законченной отделке помещений;
• простота сборочного процесса.

Многие задают вопрос, будет ли надежной изготовленная лестница из профильной трубы своими руками. Качество сборки лестничной конструкции зависит от опыта производителя работ, от его навыков работы с разными инструментами, где болгарка и сварочный аппарат являются основными. Если навыков нет, лучше возложить ответственность производства на плечи мастера.
