Как сделать крыльцо из профильной трубы своими руками: пошаговая инструкция с чертежами и фото

Крыльцо дома и дачи защищает вход в здание от снежных заносов и проникновения дождевой воды. Раньше его строили в основном из дерева, реже из бетона. Сейчас всё чаще используют металл, создавая из него красивые ажурные конструкции. Для сварки крыльца из металла своими руками не требуется высокая квалификация, достаточно умения на уровне домашнего мастера.

Преимущества и недостатки металлического крыльца

Достоинства такого сооружения очевидны:

  • Профильные трубы очень прочны, способны выдерживать большие максимальные нагрузки в качестве несущих оснований.
  • Опоры из профильного металла не уступают в прочности бетонным столбам, но занимают гораздо меньше места.
  • Большие дизайнерские возможности в декоративном оформлении, ажурные перила и вставки под навесом из металла придают изысканный вид входной группе.
  • Стоимость изготовления металлического крыльца гораздо дешевле, чем бетонного или кирпичного сооружения.

Недостатков у железного крылечка также хватает:

  • Ржавление с течением времени, в связи с чем оно требует регулярного ухода, обновления защитного покрытия от коррозии.
  • Скользкие ступеньки, особенно опасными они становятся в зимний период.
  • Создание оригинальной и красивой входной группы обойдется недешево и потребует привлечения специалистов.

Перила из металла

Как сделать перила для деревянной лестницы и самому их установить

Преимущества металлического ограждения для крыльца:

  • привлекательный внешний вид (такое изделие на прикрылечной территории будет смотреться изысканно и дорого);
  • высокий показатель прочности;
  • универсальность (сочетаются с любым строением, а также хорошо смотрится в сочетании с древесиной).

При изготовлении металлических перил стоит избегать острых углов – они не только опасны для жизни человека, но и некрасиво смотрятся. Особенно от острых углов следует отказаться, если в доме есть маленькие дети.

Округлые концы не только безопасны, но и смотрятся они куда более привлекательно, чем острые. Однако не обязательно делать закруглённые края, также можно закрыть края специальными, декоративными заглушками.

Презентабельным внешним видом обладают кованые элементы, поэтому если необходимо строению придать изысканности и величия, то металлическая ковка, как нельзя лучше подойдёт для этой роли.


Металлическое сооружение

Советы по выбору профиля

Профильные трубы имеют следующие виды сечений:

  • Квадратные.
  • Прямоугольные.

Подобная конфигурация обеспечивает высокую прочность изделия. Как в вертикальном положении, так и в горизонтальном, они выдерживают значительные максимальные нагрузки.

Прямоугольные трубы с размерами полок 60×40 мм используют для изготовления несущего каркаса площадки и рамы лестницы. Толщина стенок должна быть не менее 4 мм. Для столбов нужно сечение минимум 60×60 мм с толщиной материала 5-6 мм.

Ступени лестничного марша изготовляют из уголков.

Стойки перил изготовляют из профиля 40×40 мм, поручни – 20×20 мм.

Монтаж перил

Установка перил своими руками может быть произведена самостоятельно даже без наличия опыта в строительстве. Для создания перил можно использовать материалы, которые остались после постройки дома. Это позволит сэкономить деньги и время на поиск других материалов. При этом перила будут созданы в том же стиле, что и дом.

Самой простой конструкцией является ограждение, которое состоит из нескольких опорных стоек и горизонтального поручня. Но подобное изделие подходит не для всех домов, поэтому перед постройкой стоит выбрать определенный стиль. Во время создания перил следует соблюдать определенную последовательность действий:

  1. Подготовка крыльца. Поверхность, на которой будут установлены перила, должны быть подготовлены и выровнены. Если этого не сделать, создаваемая конструкция будит менее надежной.

Установка опорных столбов. Эти элементы должны быть несколько выше балясин и иметь большую толщину. Они должны быть хорошо зафиксированы и скреплены между собой. Самым простым способом закрепления является использование гвоздей. Но лучше сделать основания опор своими руками с шипами и нанести на них клей, а закрепить конструкцию при помощи саморезов. Чтобы сделать балясины, достаточно обработать бруски сечением 50х50 мм.

Монтаж балясин своими руками. Эти элементы также закрепляются саморезами и клеем. При их установке следует натягивать шнур для того, чтобы они располагались на одном уровне.

Покраска. После установки перил остается только покрасить материал и нанести защитные составы.

Чтобы не ошибиться во время создания конструкции, стоит сначала рассмотреть фото, на которых изображен процесс строительства.

С чего начать

Создание конструкции начинают с разработки проекта. Он может быть простым, исполненным на листе бумаги в виде чертежа с размерами, а может выполнен в виде классической проектной документации.

В проекте определяют важнейшие параметры входной группы:

  • Способ соединения крыльца с основным зданием.
  • Габариты его частей: площадки, лестницы и козырька.
  • Величину наклона лестничного марша.

Производятся специальные расчеты финансового и технического характера, рисуется эскиз, а затем и чертеж конструкции, приобретаются материалы, готовится набор инструментов.

Технические особенности

Как и любой другой конструктивный элемент жилого здания, устанавливаемые перила должны отвечать некоторым параметрам. Но перед их рассмотрением, определимся, каким нормативным документом описывается правильное ограждение для крыльца – для крыльца действуют СНиП, имеющие номер 2.08.01-89. Некоторые выдержки из них приведены ниже.

Размеры

Самой важной характеристикой является высота ограждения крыльца. Упомянутая инструкция предусматривает, что минимальный размер балюстрады или парапета должен равняться 90 см

Но многие архитекторы допускают некоторые отклонения от этого параметра в угоду привлекательному внешнему виду.

Размеры ограждения для крыльца

Тем не менее, есть правила, нарушать которые категорически запрещается ввиду опасности получения травм проживающими в доме людьми:

  • невысокое крыльцо можно ограждать изделиями, высота которых равняется 70 см;
  • если площадка обустроена в доме с высоким цоколем – защитная конструкция не должна быть ниже 110 см;
  • когда в семье есть маленькие дети, для их безопасности нужно делать перила высотой в 120 см.

Конструкция

В современном строительстве используются две основные разновидности ограждений:

  1. Сплошные. Их особенность в том, что пространство от пола до верхней части перил полностью заполнено каким-либо материалом. Чаще всего они бывают:
  • из металла;
  • из пластика (в том числе поликарбоната);
  • из стекла;
  • из дерева (в том числе оформленные резьбой);
  • из природного или искусственного камня.

Чтобы придать подобным конструкциям привлекательный внешний вид, в них делают различные вырезы, украшают орнаментом и так далее.

Сплошные перила крыльца, оформленные коваными элементами

Отличный вариант для оформления роскошного жилого дома – кованое ажурное ограждение, которое подчеркнет дизайн фасада, ваш изысканный художественный вкус и высокий социальный статус.

Если вы проживаете в деревянном доме, можно вырезать сплошное ограждение своими руками. Для этого понадобится только ваша фантазия и электрический лобзик.

  1. С балясинами. Несмотря на все преимущества сплошных конструкций, наиболее распространены ограждения, состоящие из опорных столбиков и перил. В этом случае вы можете варьировать дизайн ограждений путем изменения внешнего вида балясин, а также высоты и расстояния между ними.

На фото – перила крыльца с балясинами Основное внимание должно уделяться поручням. Чаще всего их делают из хорошо отшлифованного дерева, придавая ему красивую форму

Но это не единственный вариант. Неплохо зарекомендовали себя поручни из нержавеющей трубы или стекла, особенно если они органично сочетаются с самими балясинами.

Что касается размеров, то оптимальное сечение поручня составляет 45 на 70 мм.

Расчет размеров конструкции

Начинают расчет с определения высоты крыльца. Верхняя площадка должна:

  • Опускаться ниже дверного порога на 30-50 мм.
  • Быть глубиной в полтора раза больше ширины двери.

Для лестничной части ширина марша не должна быть меньше 80 см, именно такой проем позволяет свободно и безопасно передвигаться по лестнице человеку любого возраста. На лестничном пролете в 1,1 м смогут находиться уже два человека.

Классическими размерами ступеней принято считать высоту подступенка 150 мм, ширину ступени 300 мм. Такой лестничный подъем занимает достаточно много места, его не всегда возможно соорудить на практике. Чтобы определить другой оптимальный и удобный размер, используют расчетные формулы.

Формула, учитывающая среднюю длину шага.

S (63±3см) = 2h+b

Здесь S – средняя длина шага человека (63 см), b – ширина проступи, h – высота подступенка.

Как видно, увеличение высоты подступи h ведет к необходимости укорачивать ширину ступени b, при этом возрастает уклон лестницы.

Формула безопасности спуска.

Эргономика подсказывает, что сумма размеров высоты подступенка и ширины проступи должна составлять 46 см.

b + h = (46±1) см.

Как правило, ширина ступени варьируется от 250 до 300мм, высота подступей – от 120 до 200мм. При других параметрах спуск может стать не удобным и опасным.

Угол наклона с учетом названных характеристик применяют от 25° до 45°. Чем больше высота ступеней, круче наклон лестничного марша, тем труднее им пользоваться.

Высота перил нормируется в диапазоне от 80 до 120 см, расстояние между стойками определяется с учетом безопасности и надежности ограждения.

Основные требования к ограждению

Крыльцо — наружная пристройка перед дверью в дом. Она выполняет функцию перехода от уровня земли до пола, имеет высоту от 50 см до 2 м. Обязательной деталью крыльца являются ступеньки, непосредственно перед дверью монтируется площадка.

Архитектурная пристройка может иметь разные размеры и конфигурацию круга, квадрата, сложную геометрию. Ограждения для крыльца являются декоративными и функциональными элементами, кроме того, они должны подчеркивать дизайн экстерьера здания.

Материал, используемый для создания конструкций, должен сочетаться по характеристикам, а ограждение должно выдерживать точечную нагрузку 100 кг. Перила делают эргономичными и удобными при эксплуатации. Верхняя часть конструкции должна иметь сечение 40-70 мм. Чтобы исключить выпадение человека через боковую часть конструкции, балясины монтируют на расстоянии 15 см друг от друга.

Перила на крыльцо

Чертежи и схемы


Схема расположения элементов крыльца

Зависимость высоты подступенек, ширины ступеней и угла наклона лестницы

Формулы расчета удобства и безопасности лестничного спуска

Крыльцо из профиля на столбчатом фундаменте

Способ устройства бетонной подушки

Схема устройства крыльца с примыканием к дому на консоли

Факторы влияющие на тип основания

Несмотря на относительную легкость конструкции, металлическое крыльцо способно давать усадку, оказывать усилия на основное здание. Поэтому под него возводят фундамент, выбирая, как правило, из четырех видов:

  • Ленточный.
  • Столбчатый.
  • Плитный.
  • Свайный.

На выбор влияют следующие факторы.

  • Стоимость затрат. Самым экономным, и в то же время надежным выглядит столбчатый фундамент.
  • Уровень нахождения грунтовых вод и пучение грунтов. Борются с этим явлением заглублением фундамента до точки промерзания. На создание ленточной полосы в таком случае уйдет много материала (бетона, арматуры). Выгоднее применять столбчатое основание: на его опоры будет передаваться давление пучинистых грунтов меньше, чем на ленточный.
  • Слабонесущие грунты. К ним относятся торфяники, лесовые почвы, плывуны и другие подобные почвы. При наличии глубоких (до 1,5 метра) слабонесущих грунтов прибегают к свайному варианту.
  • Нестабильные, сыпучие грунты. Оптимальное решение в данном случае — возведение монолитной железобетонной плиты. Но это тяжелый фундамент, к тому же самый дорогой по затратам из перечисленных вариантов.
  • Перепады высоты. На подобных участках лучше применять сваи.

Варианты дизайна крыльца

Согласно общепринятым нормам и принципам дизайнерского оформления, конструкция крыльца должна вписываться в общий интерьер основного здания. Входная группа из металла обладает уникальным свойством удачно выглядеть в доме из любого строительного материала, будь то кирпич или дерево.

Различают три вида этих сооружений:

  • Открытый.
  • Со стенками.
  • Закрытый.

Первый вариант представляет собой простое устройство из площадки, лестницы с перилами и козырька (на фото).

Второй предусматривает обустройство на площадке ограждений в виде стенок, предохраняющих от ветра, дождя и снега.

Последняя версия представляет собой закрытую террасу или веранду.

Лестница может располагаться перпендикулярно входу, сбоку от площадки, с обоих боков, иметь два марша.

Модели конструкций отличаются конфигурацией козырьков: они бывают односкатные, двухскатные, куполом, арочные, вогнутые.

Главная особенность металлического дизайна – кованые элементы. Их ажурные переплетения способны украшать как навес, так и перила лестницы (на фото).

Освещение входной части дома является важным элементом оформления. Красиво выполненные под старину светильники, уличные фонари на столбах, подсветки придадут оригинальность парадному входу, создадут атмосферу домашнего уюта.

Внешние параметры

Кованые перила на крыльцо


Габаритное крыльцо для большого дома
Проектирование пристройки к дому — это поэтапный процесс, началом которого является проведение замеров. На основе полученных данных принимается решение о типе и параметрах крыльца. Затем делается эскиз и чертеж.

При планировании следует брать за основу расчетов такие размеры:

  • Высота. Напрямую зависит от того, на каком уровне находится несущая плита первого этажа. Он может варьироваться в пределах 20-150 см в зависимости от типа фундамента и наличия цокольного помещения. Исходя из этого подбирается количество, высота, глубина и конфигурация ступеней. Учитывается возраст и физические способности всех жителей дома. Оптимальным вариантом считается глубина 27-32 см, высота 14-18 см при свесе 2-3 см. Размеры могут быть изменены, если крыльцом будут пользоваться маленькие дети и престарелые люди.
  • Габариты. Размеры верхней площадки ничем не ограничиваются, кроме фантазии и возможностей владельцев недвижимости. Есть минимальные пределы. Они определяются шириной дверного полотна, если оно открывается наружу. Необходимо двойное расстояние, чтобы без затруднений пройти в дом. Ширина площадки может быть равной параметрам проема и больше. Если терраса открытая, она собирается под небольшим уклоном от стен для обеспечения схода дождевой и талой воды.
  • Тип лестницы. По форме ступеньки для крыльца из дерева своими рукам могут быть прямыми, фигурными или образовывать замкнутую криволинейную платформу. Кроме этого, в зависимости от высоты первого уровня здания лестницы бывают одинарными и маршевыми. Когда цоколь не выше 40 см, делается один прямой пролет, огражденный перилами высотой 90-120 см. Если первый этаж выше, делаются два марша. Их положение определяется наличием свободной территории перед домом. Пролеты устанавливаются параллельно стенам или перпендикулярно между собой. Минимально допустимой считается ширина лестницы 60 см, рекомендованная — 90 см.

Изготовление и сборка крыльца из профтрубы своими руками

Монтаж крылечка из металлического профиля требует навыков сварки, умения работать с металлом, соответствующего оборудования и инструмента.

Инструкция по сборке входной части предусматривает следующие этапы постройки.

  1. Изготовление фундамента.
  2. Возведение опор и создание каркаса площадки.
  3. Сварка и установка тетивы.
  4. Сборка ступеней.
  5. Установка перил.
  6. Покраска и отделка частей площадки и лестницы.
  7. Сооружение козырька.

Необходимые инструменты и материалы

Из материала потребуется:

  • Профильные трубы в соответствии с выбранным сечением.
  • Уголки для ступеней.
  • Составные части бетона для фундамента.
  • Деревянные доски для отделки ступеней.
  • Элементы для каркаса козырька.
  • Кровельный материал соответствующих размеров и объемов.
  • Саморезы необходимого типа.
  • Краска и грунтовка по металлу.

Набор необходимых инструментов составят:

  • Лопата.
  • Емкость для наведения бетона.
  • Сварочный аппарат, электроды.
  • Болгарка с дисками.
  • Уровень.
  • Рулетка, карандаш.
  • Угольник.
  • Шуруповерт.

Закладывание и обустройство фундамента

Если фундамент под крыльцо не сделан сразу при строительстве здания, он возводится отдельно от основания дома. В этом случае получаются два объекта с разным уровнем нагрузки, между фундаментами которых необходимо обустроить осадочный шов.

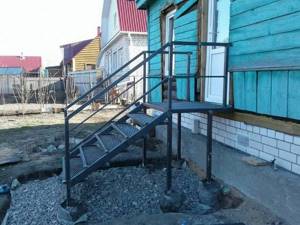

Под опоры небольшого стандартного металлического крыльца устраивают фундамент из столбов или свай.

  1. Садовым буром делаются четыре ямы диаметром больше стойки: две около дома и две напротив.
  2. На дно засыпают песчано-гравийную подушку.
  3. Устанавливают по уровню опоры, закрепляют с помощью распорок и заливают лунки бетоном.

По такому же принципу делают свайный фундамент.

Если типоразмеры входной части значительные, прибегают к заливке ленточного основания.

Рациональным решением будет создание в этом случае столбчатого основания. Также сверлятся лунки на глубину промерзания, в них опускают опалубку с арматурой, заливают бетоном с высотой над землей 15-20 см. На столбах располагают стойки площадки и косоура.

На фото варианты заливки фундамента под крыльцо

Технология сварки крыльца

Для соединений профильных труб в домашних условиях чаще пользуются дуговой сваркой. Используют различные сварные швы: стыковочные, внахлест, тавровый метод. Сварку производят, как правило, в нижнем положении.

Что важно учитывать в сварочных работах с профильным металлом?

  • Соединяемые элементы жестко фиксируют струбцинами с соблюдением размеров и геометрии конструкции. При необходимости применяют приспособления (кондукторы).
  • Конец привариваемой трубы отрезают под прямым углом. Если толщина металла 5 мм и более, снимают фаску.
  • Приварки делают по очереди на противоположных сторонах профилей, затем таким же образом ведут сварные швы.
  • Постоянно контролируют геометрию свариваемой конструкции.

Устройство бетонной подушки под марш

Концы лестничных маршей устанавливают на бетонную подушку, устраиваемую отдельно от фундамента под стойки крыльца. Она обеспечивает устойчивость всей конструкции, не дает проседать нижней части тетивы под нагрузками, одновременно служит площадкой перед лестницей.

  • Размер бетонной опоры должен быть чуть шире марша.
  • В месте, где будут располагаться концы косоуров, выкапывают яму, глубина которой зависит от веса конструкции и составляет не менее 30 см. Дно котлована засыпают песком или гравием толщиной 10 см.
  • Далее его стенки обустраивают опалубкой. Внутри ямы сооружают арматурную сетку, устанавливая её на подпорки из подручного материала.
  • Котлован заливают бетонной смесью, приготовленной на основе цемента марки 400, трех частей песка и четырех частей мелкого щебня.
  • Поверхность шлифуют и дают бетону окончательно затвердеть. Время полной готовности бетонной закладки 28 суток.

Установка тетивы

Тетива – основной несущий элемент конструкции лестницы. Она представляет собой наклонную балку, на которой крепятся ступени лестничной части крыльца.

В её качестве используют прямоугольный профиль сечением 60×40 или 80×60 мм. Верхняя часть трубы приваривается к площадке или крепится анкерами к консольной части дома. Нижняя опирается на бетонную площадку.

Как правило, устанавливают две тетивы. На внутренней части балок с помощью рулетки и уровня размечают места расположения ступенек.

По отметкам, нанесенным параллельно уровню земли, приваривают опоры из металлических уголков (на фото). На эти опоры монтируют ступени.

Видео об изготовлении опор для ступенек

Обшивка ступеней лестницы

Покрытие ступеней должно быть надежным, не превращаться зимой в каток, а дождливой осенью в скользкий порог.

В большинстве случаев ступени на металлических лестницах делают из деревянных деталей. Толщина материала составляет 5 см.

Крепление деревянных проступей на металлические рамы осуществляется:

  • На болтах с гайками или болтах с резьбой с оставлением шляпки крепежа на поверхности покрытия.
  • На острых саморезах снизу рам.
  • Саморезах потай сверху доски.

Монтаж перил и поручней

Процедура сборки и установки перил требует подготовить заранее все элементы ограждения: стойки, поручни, переходные планки, средства крепежа.

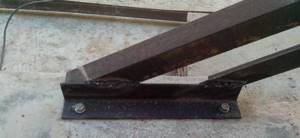

Стойки перил прикрепляют к балке-тетиве с помощью различных винтовых соединений (фланцев, шарниров) или сваркой. Торцы железных балясин обрезают под соответствующий угол наклона лестницы, аккуратно зачищают.

На стойки могут быть установлены разные поручни:

  • Круглая труба.
  • Квадратный профиль.
  • Полимерный элемент овальной или круглой формы.
  • Деревянные различной конфигурации.

Популярны деревянные поручни. Монтаж их производится следующим образом:

  • На стойки перил крепится металлическая переходная планка с просверленными отверстиями.
  • На планку накладывается вырезанным нижним пазом деревянный поручень.
  • Снизу, через планку, толстыми саморезами поручень прикручивается к перилам.

Саморезы должны быть меньше толщины поручня.

Поручень закреплен через перемычку между стойками шурупами

Отделочные работы

По завершению монтажа стальное крыльцо необходимо покрасить. Краску следует подобрать, а не красить только той, которая есть в наличии.

Лучшее решение – использовать в отделке крыльца те же цвета, которые присутствуют в основном здании. Это придаст гармоничный вид входной группе и дому в целом.

Сварочные места конструкции зачищаются, каркас площадки и лестницы, стойки перил, покрываются специальным грунтом по металлу.

Конструкцию рекомендуется покрасить молотковой краской, обладающей специфической «шагреневой» фактурой, способной скрывать неровности и дефекты обрабатываемого металла. Краска выпускается в различных цветах, отличается металлическим блеском и высокой устойчивостью к выгоранию.

Деревянные покрытия ступеней и площадки после грунтования можно покрасить алкидной эмалью.

Дополнительные поручни

Помимо стандартных ограждений можно использовать и дополнительные поручни. Если лестница, ведущая на крыльцо, прилегает с одной стороны к стене, можно обустроить в этом месте стеновые поручни. Они представляют собой перила, установленные на крепления с шагом 1-1,5 м. Самый распространенный вариант – трубка из нержавеющей стали или сочетание пластика и металла. Для деревянных моделей нужно предусмотреть наличие дополнительного каркаса в виде полоски металла.

Также вспомогательные поручни могут понадобиться вам в том случае, если в доме есть маленькие дети. Для них нужно закрепить перила на уровне, комфортном для их пользования, обычно это 60-70 см, вместо стандартных 100 см. Отличный вариант – регулируемые по высоте перила.

Вспомогательные поручни на крыльце устанавливают для детей

Для широких лестниц размерами более 150 см можно разместить дополнительные поручни посредине марша. Особенно это актуально для общественных зданий. В этом случае промежуточные балясины можно не использовать, достаточно опорных стоек и непосредственно самих перил.

Поручни – это важная составляющая любой лестничной конструкции. Для крыльца же они играю особую роль, так как создают эстетическое впечатление о конструкции в целом и увязывают её непосредственно с самим зданием.

Какой сделать навес над лестницей

Козырек над крылечком выполняет как защитную, так и декоративную функцию.

Каркас для навеса делают либо отдельной конструкцией, либо соединяют со стойками крыльца.

В первом варианте его стойки и основные несущие элементы сваривают из профильных труб 40×40 мм, поперечины и ребра жесткости – из стальных уголков.

Готовую раму крепят к стене дома анкерами.

Далее каркас грунтуют и окрашивают под цвет конструкции крыльца.

Кровлю практически можно делать из любого материала.

Видео о монтаже козырька над крыльцом своими руками

Козырек из профнастила

Бюджетным и практичным вариантом является покрытие из профнастила.

Материал не поддается длительное время ржавчине, обладает хорошей прочностью.

Его удобно монтировать на железный каркас.

Цветовая гамма этого типа кровли представлена на рынке достаточно широко и можно легко подобрать вариант, подходящий под цвет крыши дома.

Крыша из поликарбоната

Поликарбонат сегодня стал самым популярным покрытием для навесов.

Прозрачный, легкий и красивый материал способен украсить любую конструкцию входной группы.

Крепление его к стальной раме осуществляют с помощью специальных термошайб. Внешней должна быть сторона, стойкая к ультрафиолетовым лучам и приспособленная к стеканию с поверхности воды.

Предлагаем посмотреть видео об изготовлении каркаса крыльца из металла

Техника безопасности при сварочных работах

В случае если сварщик не соблюдает технологию или правила проведения сварочных работ, есть вероятность получить ненадежное сооружение, способное разрушиться под влиянием внешних факторов. Поэтому нужно полностью соблюдать технику сварки: соблюдать режимы подбора тока относительно толщины металла; производить швы, соответствующие стандартам.

При проведении сварочных работ в обязательном порядке нужно пользоваться защитной маской. Одежда должна быть из плотного материала, способного отторгать разлетающиеся искры, на руках надеты брезентовые рукавицы. В непосредственной близости от проведения сварочных работ должны находиться вода и песок для борьбы с неожиданным возгоранием.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
