Как развальцевать тормозную трубку без спец инструмента

Инструмент

При вальцовке своими руками обязательно потребуются специальные инструменты наподобие агрегатов для сгибания стальных листов или листогибочных вальцов. Перечисленные инструменты просты в работе, отличаются универсальностью и высокой точностью.

Клещи

Существует множество инструментов, предназначенных для вальцевания. Различаются они по особенностям применения:

• Инструменты серии Т применяются для работы с трубами с малым диаметром (6-11 мм). Оборудование позволяет устанавливать глубину вальцовки;
• Инструменты серии СТ применяются для работы с элементами, внутренний диаметр которых составляет 6-11 мм за сварочным швом;

• Инструменты серии РТ применяются для работы с изделиями с малым диаметром (5,50 – 11,5 мм);
• Инструменты серии Р применяются для работы с изделиями с большим диаметром (12-40 мм);
• Инструменты серии СР применяются для работы с изделиями, представляющими собой элемент конструкции трубных толстых решеток;

Инструмент серии 5Р применяется для работы с тонкостенными трубами с большим диаметром, выполненными из нержавейки или титановых сплавов.

Как производится вальцовка

Вальцевание своими руками бывает нескольких видов. Работа может производиться с конусом, без эксцентрика и трещотки, с эксцентриком

При произведении сгиба очень важно соблюдать правила безопасности

Общий смысл выполняемой работы заключается передаче на концы труб холодного состояния в отверстиях тех же конструкций. Данный метод позволяет надежно соединить все элементы, обеспечить конструкции прочность. Итак, рассмотрим этапы вальцевания своими руками (фото позволят более наглядно представить эту сложную работу):

• Деталь устанавливается в предназначенное для этого отверстие. В этом случае между стенками изделия и стенками агрегата обычно образуется отверстие. В норме оно не должно превышать 1 мм;
• Производится расширение детали. В итоге зазор должен исчезнуть. Деталь прочно фиксируется в отверстии;
• Внешняя поверхность, расширяясь, начинает оказывать давление на трубной барабан, вследствие чего происходит его деформация. По окончании работ трубный барабан будет вновь принимать прежнюю форму, что создаст необходимое сжимание. Данный фактор делает соединение таким надежным.

Данная технология работы подходит как для труб большого диаметра, так и для труб малого диаметра

Очень важно правильно подобрать инструмент для выполнения вальцовки. В противном случае может произойти чрезмерная деформация металла барабана, что приведет к усиленному расширению и разрыву детали

Чтобы вальцовка своими руками была выполнена правильно, необходимо знать специфику работы используемых инструментов, уметь правильно ими пользоваться, изучить технологию сгибания металла

Важно изучить соответствующие инструкции, знать особенности работы с тем или иным металлом. Для того чтобы выполнить вальцовку трубы качественно, рекомендуем просмотреть соответствующие видео и фото, где показана работа профессионалов.

Так вы сможете воочию увидеть, как грамотно произвести деформацию металлических листов

Важно помнить, что при вальцовке требуется соблюдать не только инструкции по правильному проведению работ, но и правила безопасности.

Как развальцевать медную трубку в домашних условиях

При монтаже медных систем трубопроводов нередко возникает необходимость расширить обрезанный конец трубы – для монтажа систем климат-контроля или пайки трубопроводов отопления и водоснабжения.

Приветствую нашего уважаемого читателя и предлагаю статью о том, что представляет собой развальцовка медных трубок, в каких ситуациях она применяется и как ее выполнить своими руками.

Что это такое и для чего необходима развальцовка

Развальцовка – радиальное равномерное расширение стенок медной трубы. При развальцовке может производиться конусное расширение только конца трубы или расширение достаточно длинного участка, при котором образуется гильза – участокбольшего диаметра.

Необходимость в такой деформации в домашних условиях возникает:

• При монтаже систем кондиционирования.
• При ремонте холодильников, теплообменников, автомобилей, бытовой техники, тепловых насосов.
• При монтаже систем отопления и водоснабжения.

При монтаже с помощью сварки (пайки) концы медных труб развальцовывают в виде муфты, вставляют в трубу исходного диаметра и сваривают. Развальцовку используют реже, чем пайку с помощью фитингов, так как этот метод немного менее надежен, но иногда фитингов может не хватать или не быть под рукой при ремонтных работах.

Необходимость в развальцовке возникает, если под рукой нет нужных фитингов, нет возможности приобрести медную трубку нужного диаметра либо требуется очень точная подгонка размера трубки по внутреннему сечению. Практически развальцовку применяют при монтаже климатической техники, в автомобилях и при срочных ремонтных работах, когда используют имеющиеся в хозяйстве медные трубки.

Стадии развальцовки

Для получения качественного конуса или муфты-расширения на конце трубы необходимо соблюдать правильный порядок работ.

Развальцовка как процесс деформации концов медных труб включает следующие этапы:

• Отрезать трубную заготовку. Медь – очень мягкий материал, поэтому необходимо использовать качественный труборез, предназначенный для мягких труб из цветных металлов.
• После порезки даже качественным труборезом медная труба заминается, и ее внутренний диаметр уменьшается. Поэтому с помощью специального приспособления – риммера – с внутренней части заготовки снимается фаска, форма восстанавливается.

• Зачистить торец трубки от заусенцев, очистить от медной стружки, пыли, грязи, смазки.
• Заготовку вставляют в развальцовщик и вращают ее до получения небольшого раструба с углом стенки 45° к оси трубы.
• Вынимают изделие, примеряют, годится ли оно по размеру для дальнейшего монтажа с накидной гайкой. Если диаметр раструба недостаточен, то операцию развальцовки повторяют. Недостаточный раструб при монтаже образует ненадежное соединение: утечка воды – это неприятно, утечка хладагента – опасно, так как он состоит из ядовитых фтороуглеродов.
• Затем используют трубу по назначению.

Все тонкости развальцовки медной трубки можно увидеть на видео.

Инструменты и приспособления для вальцевания

Для качественного расширения концов труб применяют специальный инструмент – механический либо с электроприводом. Использование конусов или шаблонов и ручное расширение используют только для ручной вальцовки единичных труб. Если вам предстоит провести систему отопления или водопровод, имеет смысл приобрести механический развальцовщик.

Экспандер

Экспандер – простой вальцеватель с несколькими насадками-шаблонами для обработки труб разных размеров.

Растягивает концы трубок достаточно быстро, усилие прилагается при помощи рычага, и больших физических усилий развальцовка не требует.

Качество развальцованных изделий не идеально – скорее всего, деформация будет неоднородной, растянутся более тонкие участки стенок, и раструб будет иметь разную толщину. Возможно возникновение трещин и разрывов.

Конусный развальцовщик

Конусный инструмент – один из самых простых, обеспечивает приемлемое качество медного раструба, но хуже, чем у других видов механических развальцовщиков.

Труба фиксируется в тисках, конус вдавливается в заготовку несколько раз, каждый раз на большую глубину, затем извлекается – и так, пока не получится раструб нужной величины.

Применяют такое приспособление достаточно часто из-за его дешевизны и простоты.

Механический развальцовщик

Лучшее качество вальцовки обеспечивает развальцовщик, у которого обработка трубы производится несколькими валиками из легированных инструментальных сталей. Инструмент комплектуется набором валиков для нескольких диаметров труб.

Суть процесса

Радиальная деформация или развальцовка медных труб в отверстии специального аппарата необходима для создания прочного сцепления элементов конструкции, например, трубы с трубной решеткой. Таким способом закрепляют детали в конденсаторах, котлах, маслоохладителях, парогенераторах и других теплообменных аппаратах.

Этапы развальцовки труб

Манипуляции проводятся в три этапа:

1. Подбирается требуемый зазор между деталью и трубной решеткой.
2. Проводится деформация обоих элементов.
3. Снимается давление (нагрузка) с внешней поверхности деформируемой заготовки.

В процессе развальцовки медных трубок металл размягчается, растягивается (переходит в состояние пластического деформирования), а материал трубной решетки – в состояние упругой деформации. Чтобы манипуляции увенчались успехом, материал решетки должен быть тверже меди.

По окончанию процесса развальцовки решетка «обхватывает» отрезок трубы. Получаем прессовое соединение, прочность которого обеспечивается за счет контактного давления поверхности детали и отверстия решетки.

Иногда для соединения этих элементов применяют и сварку – такое крепление называется комбинированным. При монтаже медного водопровода одну из деталей расширяют, затем в нее вставляется вторая труба, после чего зазор между ними заполняют припоем.

Изменить диаметр деталей может понадобиться в следующих случаях:

1. Если штампованное (литое) изделие нужной формы невозможно приобрести в готовом виде (не производится или его нет в наличии).
2. Требуется филигранная подгонка угла изгиба, размера трубки или её диаметра по внутреннему сечению.

Способы увеличения диаметра труб

Инструмент, с помощью которого проводят манипуляции, называется вальцевателем медных трубок. В промышленности используют валы высокой прочности, которые прокатываются несколько раз, в результате чего оформляется профиль нужной конфигурации. Работы могут выполняться на специальных машинах и станках, гибочных вальцах.

Медь – пластичный материал, потому если вы обладаете ловкостью и большой физической силой, можно вручную попробовать натянуть медную заготовку на конический шаблон (болванку), чтобы получить нужное соединение. Прибегают к этому кустарному способу, при котором не используется вальцовка для медных труб, в крайних случаях, так как результат предугадать сложно. Возможны разрывы в местах, на которые приходится максимальная нагрузка при растяжении, тонкая деталь может просто замяться и стать непригодной из-за неравномерного истончения стенок трубы.

Второй вариант – промежуточный между полноценной обработкой заготовок и растяжением деталей силой – использование экспандера. Устройство имеет несколько сменных насадок, позволяющих с помощью рычага растянуть трубу до нужного диаметра за один подход.

Важно. Экспандер хорош, когда нужно провести работу быстро, но результаты такой развальцовки также не гарантируют стопроцентного успеха. Если стенки трубки не были идеальными изначально (имели различия в толщине на разных участках поверхности), более тонкие зоны растянутся сильнее, толстые участки при этом форму не изменят. А если попробовать «дожать», так же, как и в предыдущем случае, возможны разрывы и поломка детали.

Правильный развальцовщик для медных труб состоит из валика или нескольких валиков, изготовленных из твердосплавных материалов, которые много раз прокатываются по внутренним поверхностям трубы. В процессе развальцовки с каждым оборотом усиливается давление – заготовка деформируется в нужном направлении постепенно и плавно, что исключает возможность разрывов. В каждый из подходов вальцы изменяют внутренний диаметр заготовки на минимальную величину, такое постепенное растяжение металл переносит легко.

Толщина стенок при этом изменяется равномерно, более плотные участки трубы с отличающейся толщиной стенок раскатываются до той же толщины, что и более тонкие. А поверхность становится идеально гладкой, без шероховатостей. Так же, как под весом трамвая, раз за разом проезжающего по рельсам, последние становятся гладкими и блестящими, поверхность детали под воздействием валов будет однородной.

Можно развальцевать отрезок и с помощью конуса. Принцип работы прост – конус вдавливается в предварительно зафиксированную в тисках трубу на нужную глубину, затем извлекается. Результат по качеству уступает работе с валами, но применяют конусы также довольно часто.

Как развальцевать медную трубку в домашних условиях Справочник металлиста

Подогнать диаметры труб при их соединении – задача непростая. То заготовки нужного размера нет, то толщина стенок на разных участках детали отличается.

Но необходимость в работе с диаметрами изделий возникает не только в промышленности, расширение конструкций для герметичного крепления бытовых коммуникаций также требуется часто.

Узнаем, что такое развальцовка медных трубок своими руками, зачем её проводят и как нужно действовать, чтобы получить хороший результат.

Как развальцевать медную трубу своими руками

При соединении медных труб между собой либо при их стыковке с рабочими частями, например, кондиционеров необходима специальная подготовка их торцов – так называемая развальцовка. От того, насколько качественно она будет сделана, напрямую зависит долговечность работы будущей системы, ведь подавляющее большинство проблем с утечкой хладагента (фреона) из кондиционеров связано именно с некачественными стыками.

Чаще всего развальцовка медной трубы требуется при самостоятельной установке кондиционера

О том, как правильно развальцевать медную трубу, и пойдет речь в нашей статье.

Суть процесса

Трубы в теплогенерирующих и теплообменных агрегатах обычно имеют малый диаметр. Поэтому при сваривании таких трубок встык образовавшийся внутри грат существенно уменьшает пропускную способность узла, нарушая работоспособность трубопровода.

Использование фасонных элементов, вставляемых в соединяемые трубы, приводит к тому же результату – внутреннее сечение уменьшается.

Если же перед соединением конец трубы расширить, а затем надеть ее на другую трубу, фитинг или патрубок подключаемого прибора, потери пропускной способности удается избежать.

Обратите внимание! Развальцовка, разбортовка или вальцевание – это расширение одного или обоих торцов трубы и изменение формы края. Такое формование позволяет изготовить на конце прямой медной трубки раструб нужной формы, необходимый для ее соединения с другими элементами конструкции.

Суть процесса в том, что тонкий слой металла под воздействием механической нагрузки размягчается и постепенно принимает нужную форму. При этом увеличивается площадь поверхности и уменьшается толщина стенок кромки трубы.

Вальцевать можно трубу из любого материала, однако в большинстве случаев это технически сложно и не оправдывает трудозатрат, так как всегда можно купить или готовые раструбные изделия или необходимые соединительные элементы.

В домашних условиях развальцовывают в основном именно медные трубки, которые относительно легко поддаются деформации из-за мягкости и эластичности меди.

Функции тормозных трубок

Тормозные трубки являются неотъемлемым элементом тормозной системы любого автомобиля, которая отвечает за его остановку в необходимый момент. Чтобы понять, какое значение имеют такие трубки для работы тормозной системы в целом, следует хотя бы поверхностно познакомиться с принципом ее действия.

Итак, процесс остановки автомобиля, для выполнения которой задействуется тормозная система, состоит из следующих этапов.

• При необходимости уменьшить скорость движения автомобиля или остановить его полностью водитель нажимает на тормозную педаль.
• Связанный с педалью поршень главного цилиндра приводится в действие и начинает воздействовать на тормозную жидкость.
• Под высоким давлением, сообщенным поршнем главного цилиндра, жидкость по трубкам и шлангам начинает поступать в цилиндры каждого колеса, воздействуя уже на их поршни.
• Под давлением жидкости поршни воздействуют на тормозные колодки, которые прижимаются к тормозным дискам, останавливая вращение колес.

Схема тормозной системы автомобиля

Очевидно, что тормозные трубки играют важнейшую роль в работе всей тормозной системы, и при их поломке она полностью выходит из строя. Именно поэтому к ремонту данных элементов, к которому относится и , следует подходить со всей ответственностью.

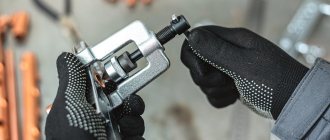

Как выполнить развальцовку

Итак, после подготовки приступают непосредственно к развальцовке:

1. По необходимости заблаговременно надевают на трубу обратную гайку, чтобы потом не возникло казуса с крепежом трубы, поскольку на развальцованный торец надеть ее уже не представится возможным.
2. Подготовленную трубу зажимают в плашке, предварительно выбрав в ней подходящее по диаметру отверстие. Зажать необходимо так, чтобы торец трубы слегка выступал над поверхностью плашки, а сама труба была надежно зафиксирована. Высота выступа зависит от диаметра трубы и выбирается согласно таблице ниже.

1. Далее перемещают вальцовочный элемент к нужному отверстию и зажимают его. Обычно на плашке имеются специальные риски для правильной фиксации вальцовочного элемента. При правильной фиксации вершина конуса будет совпадать с центром отверстия трубы.
2. Производят вращение винта вальцовочного элемента. При этом конус постепенно входит в трубу, расширяя ее торец. Вращение производят до упора.
3. Выкручивают винт обратно, освобождают трубу из плашки, проверяют результат. На выходе должен получиться ровно развальцованный симметричный торец без смещения в сторону и без скоса. Кроме того на нем должны отсутствовать трещины, надломы и другие повреждения. При наличии чего-то подобного неудавшийся участок срезают и выполняют процедуру заново.

При развальцовке медной трубы не допускаются представленные на картинке ошибки

Относитесь к качеству развальцованной трубы серьезно, поскольку это важно для нормального функционирования системы в будущем. Хорошо выполненная работа убережет от нежелательных утечек агента и поломки оборудования

1. Обрабатывают развальцованный участок еще раз – удаляют заусенцы, возможную фаску и неровности. Здесь необходимо достичь идеально ровной и гладкой поверхности для достижения в дальнейшем полной герметичности стыка.

Наглядно ознакомиться о правилах проведения развальцовки можно из видео, представленного ниже.

Если вы все сделали правильно, то развальцованную трубу можно считать полностью готовой к дальнейшему монтажу.

Таким образом, мы описали этапы подготовки трубы к развальцовке, рассказали, какой лучше и как использовать расширитель для медной трубы, представили инструкцию по выполнению развальцовке своими руками.

Технология и этапы развальцовки

Медные трубки соединяют между собой или с другими элементами трубной конструкции при помощи сварки или муфты.

В зависимости от способа соединения (фитингового или сварного) различается технология предварительной подготовки края трубы.

• Для выполнения сварного узла выполняют раздачу торца трубы – расширяют отверстие до тех пор, пока его внутренний диаметр не станет больше внешнего диаметра присоединяемой детали на 0,1-0,2 мм. Зазор между соединяемыми элементами в процессе спаивания будет заполнен припоем, который обеспечит прочность и герметичность узла.
• Для фитингового соединения деталей отверстие медной трубки не просто расширяют до нужного размера, а подготавливают на конце фаску нужной формы, обычно под углом 45⁰. Таким образом увеличивают площадь контакта, благодаря чему обеспечивается надежность узла. Помогает в этом и природная пластичность меди – при обжатии места соединения фитингом размягченный металл плотно обхватывает присоединенную к трубе деталь и заполняет все зазоры.

Подготовительные работы

Как правильно подготовить торец трубы

Прежде чем приступить непосредственно к развальцовке, необходимо подготовиться. Подготовку начинают на этапе порезки трубы, а именно следят за тем, чтобы после отреза торец трубы соответствовал следующим условиям:

• не имел скосов (должен быть выполнен строго под 90 градусов относительно оси трубы);
• был ровным;
• не имел завала краев.

При резке медной трубы не допускаются представленные на картинке ошибки

Для этого резку осуществляют согласно представленной далее инструкции:

1. Специальный труборез для медных труб надевают и закрепляют на участке трубы, где ранее была нанесена метка под рез.
2. Против часовой стрелки вращательным движением неспешно прорезают трубу.
3. Проверяют торец на отсутствие неровностей и скосов.
4. С помощью напильника и/или наждачной бумаги удаляют с торца возможные неровности и заусенцы.

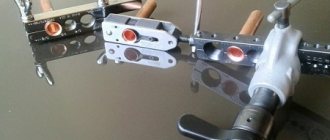

Инструмент для развальцовки

Для выполнения задачи также понадобится развальцовщик. Это специальная плашка с шаблонными отверстиями под разные диаметры труб, к которой крепится вальцовка с конусом. Данный инструмент можно приобрести в специализированном магазине. Как правило, он продается в комплекте с труборезом и приспособлениями для обработки торцов труб.

Так выглядит инструмент для развальцовки медных труб

Выбирая расширитель для медных труб, удостоверьтесь, что на плашке имеется отверстие под необходимый вам диаметр. Кроме того, в комплекте должен быть пример в виде отрезка трубы с развальцованным торцом, выполненным именно этим инструментом.

Рекомендации по выполнению развальцовки

Самостоятельная разбортовка медных трубок – легкая задача только при наличии практического опыта. При этом от качества развальцовки зависит герметичность и надежность выполняемых соединений.

Поэтому перед монтажом медного трубопровода, установкой или ремонтом теплогенерирующих приборов лучше попрактиковаться на трубах разного диаметра.

Обратите внимание! Выбирая инструмент для развальцовки, следует оценить его необходимость и рациональность покупки.

Для специалиста, профессионально занимающегося ремонтом трубопроводов или оборудования, потребуется набор профессиональных инструментов, в который кроме развальцовщика входит риммер для зачистки края трубы, трубогиб и труборез. Для редких ремонтных работ хватит недорогого развальцовщика с минимальным набором насадок.

Рекомендации, которые помогут выполнить развальцовку правильно:

• Перед началом работ тщательно проверяют трубу: на ней не должно быть заусенцев и мусора, край и стенки должны быть ровными и не иметь искривлений, к развальцовке допускаются только трубы с круглым сечением.
• Во время развальцовки важно следить за тем, чтобы не происходило перекоса расширяющего наконечника относительно трубы. В противном случае раструб будет асимметричным и не сможет обеспечить надежное соединение.
• При расширении трубы вручную, конусную болванку следует вкручивать, а не вдавливать в отверстие. Это поможет распределить усилие и не повредить трубу.
• Разбортовку трубы экспандером лучше выполнять в два-3 этапа. Сначала немного расширить кромку, а затем повернуть расширитель и растягивать трубу до нужного диаметра.
• Устанавливая трубу в матрицу вальцовочного станка, следует выбирать то отверстие, которое точно соответствует диаметру трубы.
• Внешнюю поверхность трубки перед развальцовкой обрабатывают абразивной губкой, чтобы очистить от пыли и мусора и обеспечить надежную фиксацию в держателе. Если этого не сделать, трубка будет проскальзывать в матрице, мешая процессу развальцовки.
