Эффективные способы перехода с чугуна на пластик в канализации

Замена водопровода или канализации считается домашним катаклизмом для многих собственников, и справиться с такой задачей не всем под силу ввиду сложности самого процесса, а также незнания технологии и способов правильного монтажа трубопроводов. Независимо от того, являются ли причиной ремонта и замены протекающие трубы или планы по модернизации ванной комнаты, кухни или всей квартиры в целом, проведение работ должно выполняться с соблюдением технологии и стандартов. В виду того, что чугунная канализация уже вышла из активной эксплуатации, вам будет необходимо делать переход на пластик. Именно этому и посвящен наш материал.

Когда следует заменить трубы канализации?

Как правило, в домах, которые находятся в эксплуатации более двадцати лет, установлены чугунные канализационные трубы, либо используется комбинированный вариант: чугунный стояк и пластиковые отводы на ванну и кухню. Что необходимо знать о чугуне? Это металл подвержен коррозии. Муфты (колена, тройники и т. д.) довольно быстро обрастают слоем грязи и коррозируют быстрее, прямые участки менее, но все же, при капитальном ремонте или в случае аварии чугунные канализационные трубы по возможности надо менять.

Старые канализационные трубы, особенно чугунные, часто сильно подвержены коррозии и протечки – нередкое явление. Также следует изучить состояние стояка. Не всегда замена канализационной системы в квартире может обеспечить гарантированное качество всей системы в доме, и приходится задумываться о замене домового стояка. Однако, если канализационная система является относительно новой и изготовлена из пластиковых труб, то нет необходимости заменять стояки. Возможно, прокладка по другому маршруту к месту сбора стоков, или изменение их местоположения, возможно увеличение диаметра квартирных труб канализации могут решить проблему некачественной работы канализации с меньшими затратами, чем замена канализационного стояка дома.

Советы специалистов

Врезку в канализационный стояк осуществляют с применением полимерного тройника. Раструбы при сборке самотечной системы канализации должны быть направлены против движения стоков.

При затягивании резьбового соединения нужно обязательно наматывать на витки паклю и смазывайте её сантехнической пастой.Паклю или ФУМ-ленту наматывают по резьбе по направлению закручивания.

Пластиковый канал не обеспечивает полную шумоизоляцию. Решить проблему можно установкой дополнительного защитного короба.

Из-за разности коэффициентов теплового расширения в соединениях чугун-пластик правильно будет использовать в качестве уплотнителя силикон.

Кругом пластик

Новые системы канализации в наше время обычно изготавливаются из поливинилхлоридных (ПВХ) или полипропиленовых (ПП) труб. Если вы особенно заинтересованы в подавлении звука стекающих сточных вод, вы можете использовать специальные малошумные трубы (они, однако, дороги) или вы можете экранировать звукопоглощающие участки минеральной ватой, монтажной пеной или просто замуровать трубы в пол или стены. Следует знать, что стояки из пластиковых труб определенно шумнее, чем чугунные, но обычно это не проблема, так как они скрыты за декоративной отделкой помещений.

Переход с чугуна на пластик канализации может стать проблемным по нескольким причинам. В первую очередь это разные свойства материалов, также не всегда можно на качественном уровне произвести их соединение без специальных средств, и также не всегда есть возможность добраться до мест соединения для выполнения работ, особенно в квартирах, где выполнен ремонт и требуется аварийная замена канализации.

Часто при строительстве или модернизации канализационных сетей возникает ситуация, когда необходимо установить связь между существующей и вновь построенной канализационной сетью. В таких ситуациях необходимо соединять трубы из разных материалов, делать переход с чугуна на пластик. Часто эти трубы больше не доступны или в то же время технические стандарты изменились, и такие продукты больше не производятся, например, асбестобетон для канализации и даже популярный чугун.

Трудности при соединении пластика и чугуна в системе канализации:

• Разные диаметры отводов, колен, муфт пластиковых и чугунных трубопроводов.
• Различие в технологии монтажа, соединения труб.
• Невозможность использоваться материалов для герметизации чугунных труб для труб из пластика.
• Разные требования по правилам прокладки труб из разных материалов.

Подготовительные работы

Соединение чугунных и пластиковых канализационных труб выполняется поэтапно. Сначала нужно подготовить рабочее место. Освобождают пространство на участке, где будет выполняться ремонт. Необходимо определить вид и количество комплектующих для монтажа. Чаще других используется 2 типоразмера: 50, 110 мм. Если планируется менять канализационную трубу в туалете, используют второй вариант. Коммуникации диаметром 50 мм устанавливаются в ванной.

На следующем этапе рассчитывают количество колен. На открытом участке устанавливается прямая труба. Если помещение небольшое или имеются вступающие элементы, которые мешают установке коммуникаций, предусматриваются повороты на 45-90°. Их количество варьируется в зависимости от конфигурации помещения. Однако чем больше колен установлено, тем сильнее затрудняется отток канализации. Не следует устанавливать больше 2-3 подобных элементов. Перед началом работ необходимо перекрыть водопроводный стояк.

Как сделать переход?

Новые трубопроводы канализации обычно выполняются вместо старых, используются те же каналы и места установки, чтобы минимизировать затраты на ремонт. Требы из ПВХ подбираются примерно такого же диаметра, что и те, которые использовались для ремонта и поэтому обеспечивается простота монтажа, прохождения через стены и перекрытия, если в этом есть необходимость. Но самое важное – это правильно сделать переход пластиковой трубы и чугунной (отвод, муфту). На данное время можно назвать несколько способов соединения чугуна и пластика, которые находят применение в строительстве:

• Установка резиновой прокладки (муфты) которая обеспечивается корреляцию размеров и герметичность соединения труб разных диаметров.
• Чеканка при помощи средств герметизации, в том числе льна, цементного раствора, герметиков на основе битума клеевых составов.
• Использование сантехнического силикона.
• Комбинирование методов.

Размеры изделий

Пластиковые таперы имеют следующие ходовые диаметры:

• 50/75;
• 110/124;
• 50/75 с манжетой;
• 50/72 с прокладкой;
• 110/124 с уплотнителем;
• 110/125 с прокладкой;

Полипропилен:

• манжета переходная: 50/32/50;
• тапер 50/75 с 2 комплектами уплотнителя.

Резиновый переход:

• 50/32 для подключения стиральных машин;
• 50/40;

Эластичные изделия выдерживают температурные перепады и сохраняют свойство материала к растяжению от 0 до 72 градусов.

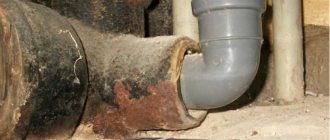

Установка резиновой прокладки

Это наиболее правильный и качественный метод перехода пластика и чугуна, применяемый в сантехнике. Суть этого метода сводится к тому, чтобы с помощью подобранной по диаметру резиновой прокладки соединить две трубы. Обычно, диаметр новой канализационной трубы меньше внутреннего диаметра трубы из чугуна, поэтому треба ПВХ вставляется в трубу из чугуна.

Перед монтажом необходимо качественно очистить место установки на стороне чугунной трубы. После чего в нее производится установка резинового переходника, который выступит в роли удерживающего и герметизирующего устройства. Для его монтажа может понадобиться герметик, а также определенное приложение усилий, чтобы забить его в отвод чугунной трубы для соединения. После того, как переходник установлен в чугунной трубе, можно легко вставить новую пластиковую трубу и обеспечить надежный переход пластика и чугуна. Желательно обеспечить вхождение новой трубы в старую чугунную трубу на расстояние от пяти до десяти сантиметров.

Помимо внутренних манжет также на рынке можно найти и наружные соединительные резиновые муфты, которые можно использовать для труб, разность в диаметрах, которых не позволяет соединять их, вставляя одну в другую.

Материал изготовления

Переход чугунный литой
Для переходников используется различное сырьё:

• чугун;
• сталь;
• полипропилен;
• поливинилхлорид;
• резина.

Современные фитинги из серого чугуна покрывают битумной смесью, которая защищает трубы от коррозии и растрескивания при температурных перепадах. Прочность изделий позволяет использовать их повторно. Они хорошо соединяются с разного рода пластиковыми изделиями. Недостаток в большом весе конструкции.

ПВХ переходниками подсоединяют трубы любой конфигурации от сантехники к выводу в стояке. Изделия позволяют выполнить подключение и изменять направление потока, переходить с одного размера труб на другой. Поливинилхлорид выдерживает температуру в 60 градусов и устойчив к растворённым химическим веществам.

Полипропилен имеет ряд преимуществ перед остальными используемыми материалами. Полимер выдерживает температуру 80 градусов, кратковременно в течение одной минуты — 95 градусов. В стоках допускается показатель кислотно-щелочного равновесия pH от 2 до 12. Однако перед установкой необходимо проверить изделия на устойчивость в конкретных условиях. Переходники из полипропилена устойчивы к коррозии и имеют минимальный вес. Материал хорошо выдерживает ударные нагрузки.

Чеканка

Этот метод перехода пластиковых и чугунных труб относится больше к монтажу чугунных труб, и чеканка подразумевает выполнение работ по герметизации с помощью льна, иных материалов для подмотки, с последующей заливкой герметиком или цементных раствором. Соединение труб производиться, как и в предыдущем случае, методом введения трубы меньшего диаметра (из ПВХ) внутрь трубы или раструба большего диаметра (из чугуна).

Технология соединения выполняется в несколько этапов. Вначале на трубу из ПВХ наносится слой клея, герметика, затем наматывается слой льна и производится соединение труб, дополнительно производится чеканка, набивка льна по диаметру для более качественной герметизации. После чего место соединения заполняется герметиком, сантехническим силиконом или иным составом. Различие от чеканки чугунных труб заключается в том, что для такого способа не применяют горячие битумные мастики, которые могут повредить трубу из ПВХ.

Пошаговая инструкция по соединению

Рассмотрим подробнее работы по фланцевому соединению своими руками. Прежде всего надо провести подготовку к операции: определиться с размерами и типами фланцев, материалов, подобрать инструмент.

Набор инструментов и материалов

Для демонтажа чугунного элемента трубопровода понадобятся:

• киянка с насадкой из резины (обычным молотком можно запросто расколоть хрупкий чугун);
• болгарка для отрезания чугунных частей трубы.

Для монтажа конструкции нужны:

• сварочный аппарат;
• труборез по пластику;
• трубы пластиковые;
• фланец;
• соответствующий уплотнитель;
• обжимная муфта для полимерных труб;
• для зачистки конца чугунной трубы – напильник или зачищающий диск для болгарки;
• шуруповерт с насадками для болтов или торцевые ключи подходящего размера.

Ход работ

1. Болгаркой отрезают нужный по размеру конец трубы.
2. Зачищают его от зазубрин напильником или специальным диском с помощью болгарки.
3. К концу чугунного трубопровода приваривают фланец.
4. Обжимная муфта надевается на пластиковую часть конструкции, и её фланцевая часть крепится болтами к фланцу чугунной трубы. Между ними укладывается уплотнительная прокладка (кольцо).
