Эффективные способы гибки медных труб в домашних условиях

Особенности применения меди

Когда речь заходит об организации отопительной или водопроводной системы, то лучше медной трубки вряд ли можно что-то придумать. Этот материал отлично контактирует с жидкостью разной температуры, поэтому одинаково хорошо может использоваться как на водопроводе, так на отоплении. К особенностям медных изделий относят:

• универсальность: кроме перечисленных сфер применения выделяют обустройство теплых полов, а также вентиляционные системы;
• продукцию из меди применяют везде, где используется жидкость;
• устойчивость к гниению, коррозии: вода не подвергается размножению грибка и не цветет;
• пластичность: при условии соблюдения определенных температур, медная труба отлично поддается сгибанию;
• широкий диапазон температур: внутри водопровода можно применять жидкость температурой от -100 до +250 градусов.

Медная продукция представлена самыми разнообразными диаметрами
Если установить медные изделия на водопровод, то вода из него не будет иметь металлический привкус. Это еще одна особенность материала, которая дополняется приятными декоративными качествами: трубопровод из меди можно оформить в ретро-стиле.

Какими свойствами должна обладать труба при гибке

Способность к сгибанию определяется физическими свойствами данного материала. Благодаря своей пластичности заготовка может легко деформироваться, а также сломаться в месте сгиба, поэтому при самостоятельной гибке стоит придерживаться установленных температур и делать все постепенно.

Часть материала предлагается покупателю в уже согнутом виде в больших намотках

Главное условие для сгибания – нагрев. Некоторые трубкы из меди, имеющие тонкие стенки, зачастую можно согнуть без применения газовой горелки или паяльной станции. Большое количество продукции из меди обладает толстыми стенками, поэтому без нагрева здесь не обойтись. Несколько условий для сгибания изделий:

• температура – нельзя нагревать медь выше 1083 градуса: при таких показателях материал начинает плавиться, это деформирует изделие;
• наличие компенсирующего элемента – в качестве компенсатора можно использовать песок, пружину, другие вещества и предметы;
• постепенное выполнение процедуры.

При отсутствии компенсатора шансы на деформацию резко возрастают. Песок или пружина внутри изделия малого диаметра не позволит ему принять неправильную форму или допустить появления гофрирования.

Необходимость гибки труб при проведении ремонтных работ: преимущества

*

Гнутые трубы распространены при осуществлении монтажных и ремонтных работ водопровода, систем отопления. Мастера зачастую сами выбирают метод сгибания, предпочитая его стандартной сварке. Необходимость согнуть металл возникает тогда, когда нужно обойти небольшой участок на стене или полу с препятствиями. Чтобы не пользоваться фитингами, не накручивать резьбу для соединений, а также не оставлять сварных швов, можно использовать гибку.

Перед тем, как согнуть самостоятельно медную трубку, лучше узнать о преимуществах их применения:

• снижение трудоемкости;
• повышение гидроаэродинамических характеристик трубных проходов;
• уменьшение количества дополнительного материала;
• лучшая герметизация;
• привлекательный внешний вид.

Необходимость сгибания обусловлена желанием придать трубопроводу прочности и целостности

Трубопровод с гнутой медью лишен риска поломки и протечки, как это бывает, если вместо сгибания использовались соединительные элементы. Место изгиба не подвергается трению, нагрузкам и другим факторам воздействия, поэтому шансы на повреждение целостности сведены к минимуму.

Технологии гибки труб

Гнутые трубы нашли широкое применение в таких отраслях индустрии, как машиностроение, строительство, химическая и нефтехимическая промышленность, энергетика. Их использование дает возможность существенно снизить количество сварных швов и повысить герметичность трубопроводов.

Как правило, для гибки труб небольшого диаметра применяется технология «холодного сгиба», при которой получаемый диаметр трубы равен минимальной величине радиуса сгиба, измеряемого по осевой линии трубы. Более эффективным методом гибки труб, является «горячая» технология гибки. При ее использовании материал, из которого изготовлена труба, приобретает большую пластичность, а, следовательно, риски образования гофры, трещин и иных деформаций, уменьшаются.

При использовании обеих технологий гибки труб, важнейшей задачей является обеспечение отсутствия гофр и равнозначности сечений труб. Кроме того, необходимо учитывать и такой параметр, как амортизация трубы, которая определяется видом материала, из которого она изготовлена.

Гибке могут подвергаться сварные и цельнотянутые стальные трубы, а также аналогичная продукция из цветных металлов и сплавов. Обеспечить высокое качество работ позволяет верно выбранный радиус изгиба. Выбор этой величины зависит от материала, диаметра и толщины стенки заготовки.

Исключить образование складок и гофров в местах изгиба труб помогает использование наполнителя. В этом качестве выступает сухой мелкий речной песок или расплавленная канифоль. При выполнении холодной гибки заготовка плотно заполняется песком и забивается деревянными пробками с двух сторон. Место изгиба намечается мелом. Заготовка устанавливается в трубогиб или станок. При этом у нецельнотянутых труб сварной шов должен находиться сбоку. Заготовка вручную или на станке сгибается на нужный угол.

В зависимости от сферы применения, материала и объема партии гибка труб может производиться на ручных, гидравлических и электроприводных трубогибах, а также на трубогибочном оборудовании с ЧПУ.

При монтаже трубопроводов из различного вида материалов его изгиб позволяет уменьшить количество разборных или сварных соединений, понижающих надежность магистрали. При проведении трубогибочных работ полезно знать допустимый радиус гиба трубы, обеспечивающий безопасность и надежную эксплуатацию трубопроводной системы в соответствии с технической документацией.

Чаще всего изгибаемые трубы выполнены из стали и коррозионно-стойких металлов: нержавейки, меди, алюминия, латуни, при устройстве бытовых систем отопления и водопроводов изгибают изделия из пластика и металлопластика. Методы сгибания труб по радиусу различны в зависимости от материала их изготовления и могут быть выполнены ручным или электромеханическим способом на специальных станках.

Рис. 1 Углы гиба медных труб и изделий из латуни

Сгибаем медную трубу дома: подборка методов

Согнуть трубку из меди можно не привлекая сантехников. Для этого существуют проверенные, эффективные методики. Мастера используют металлические пружины, речной песок, сгибают трубы в спираль, а также применяют трубогиб.

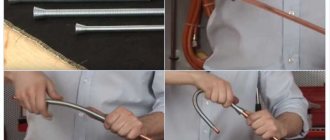

Использование пружины

Первое, что необходимо сделать – подобрать пружину. Для гибки медной трубы большого диаметра, следует выбирать прочную металлическую пружину из толстой проволоки с частыми витками. Несколько особенностей изгиба с помощью пружины:

• металлическая пружина вставляется внутрь;
• лучше, чтобы длина пружины соответствовала длине трубы;
• если пружина короче, в нее необходимо вставить проволоку, чтобы в дальнейшем ее было легко извлечь;
• в качестве инструмента для нагрева можно использовать паяльную лампу или газовую горелку;
• нагревательный элемент подставляют на место изгиба, как только труба поменяет цвет, значит, ее можно гнуть.

Металлическая пружина выступает компенсирующим элементом для материала из меди
*

Компенсатор в виде пружины не позволит изделию деформироваться. Если нужно согнуть тонкую трубку, пружину подбирают диаметром больше самого изделия. Труба вставляется внутрь пружины, далее порядок действий повторяется.

Применение песка

Для сгибания вручную можно использовать речной песок, он будет хорошим компенсатором. Работать лучше в просторном помещении или на улице, так как потребуется много места. Из материалов пригодится металлическая пробка – она послужит заглушкой одного конца изделия. Кусок древесины с нужным диаметром будет выступать в роли окружности для гибки. Процедура выглядит так:

1. Труба с одной стороны закрывается заглушкой.
2. Внутрь изделия засыпают песок.
3. Медь нагревают с помощью лампы или горелки.
4. Изделие становится пластичным, поэтому чтобы его не деформировать используют округлую древесину и делают загиб на ней.

Главное – соблюдать технологию сгибания материала и делать все по правилам
С помощью такого не сложного, но эффективного метода, можно без трубогиба самостоятельно согнуть медную трубку.

Метод спирали

Самостоятельная гибка спирали вызывает трудности. Здесь уже нельзя ограничиться применением песка или металлической пружины: на помощь приходит еще одна методика. Для того чтоб согнуть спираль потребуется:

• резиновая киянка;
• две опоры;
• сыпучее вещество, например песок: также можно использовать лед в холодное время года;
• нагревательный инструмент.

Благодаря своим свойствам медный материал отличается пластичностью при нагреве
Полость засыпают песком или наполняют льдом. Можно также предварительно налить воду внутрь и заморозить ее. Затем концы помещают на опоры и нагревают места изгиба. Пока медь становится пластичной, ей придают нужную форму с помощью киянки.

Методы гибки труб без заводских приспособлений

В бытовых условиях нередко возникает необходимость в изгибании трубных заготовок при проведении строительных работ или монтаже газовых трубопроводов. При этом экономически нецелесообразно тратить финансовые средства на приобретение заводских трубогибов для разовых операций, многие применяют для этих целей простые самодельные приспособления.

Стальные трубы

Сталь относится к довольно жестким и прочным материалам, с большим трудом поддающимся деформации, основным методом изменения ее конфигурации является сгиб в нагретом состоянии с наполнителем при одновременном физическом воздействии. Для труб из тонкостенной нержавейки для получения длинного участка с небольшим радиусом изгиба применяют следующую технологию:

1. Устанавливают заготовку вертикально, закрывают ее с одного конца пробкой и внутрь засыпают очень мелкий сухой песок, после полного заполнения вставляют пробку с другой стороны.
2. Находят трубу или низкий вертикальный столб нужного диаметра и жестко закрепляют трубный конец на его поверхности.
3. Оборачивают деталь вокруг трубной оси, поворачивая шаблон или обходя его вокруг.
4. После навивки освобождают конец и извлекают изогнутую деталь из шаблона, снимают пробки и высыпают песок.

Рис. 11 Как получают нужный радиус изгиба медной трубы

Медные трубы

Медь относится к более мягким материалам, чем сталь, ее также удобно гнуть при нагревании или с помощью засыпанного внутрь песка. Можно также использовать для изгибания бытовой заменитель дорна – стальную пружину с плотными толстыми витками и сечением чуть меньше обрабатываемой детали. При проведении работ элемент вставляется внутрь и находится в точке, где производится деформация, а после проведения необходимых операций легко извлекается наружу. Но намного проще изгибать медные трубы специальным пружинным трубогибом (данные изделия можно приобрести в торговой сети), которые эффективны на коротких трассах и работают за счет равномерного распределения прилагаемого усилия на поверхность. Пружинное устройство работает следующим образом:

1. Пружина одевается поверх трубы в нужное место, после чего ее вручную изгибают вместе с трубой.
2. При дальнейшем изгибании пружину перемещают и производят загиб в другой точке.
3. По завершении операции пружинный сегмент легко извлекается наружу без применения подсобных средств.

Другой популярный материал – алюминий, проще изгибать с нагреванием горелкой.

Рис. 12 Как гнут трубы без станка из алюминия

Металлопластиковые трубы

Да изгибания металлопластиковых труб в бытовом хозяйстве используется внутренняя или наружная пружина (кондуктор). Технология проведения работ аналогична операциям с медной трубой, при сгибке следует соблюдать допустимые ограничения по радиусу во избежание повреждения изделия.

Гибка трубы с помощью трубогиба

*

Специальный инструмент помогает в тех ситуациях, когда народные методики бессильны. Трубогиб представляет собой инструмент, который фиксирует один конец трубы, изгибая ее по заданному диаметру. Деформаций при такой работе не возникает, все проходит быстро и четко. Трубогибы могут быть стальными, рычажными и электрическими. Чтобы согнуть медную трубку ручным инструментом необходимо выполнить следующие действия:

1. Подбирается необходимый угол изгиба: параметры указаны на поверхности рычагов.
2. Фиксируется один конец заготовки.
3. Выполняется сгибание.

Современный инструмент поможет в считанное время сделать необходимую форму из меди
Такой метод подходит для гибки тонких медных труб, поэтому если предстоит работа с большим диаметром, лучше использовать гидравлический трубогиб. При масштабных и промышленных работах применяют электрические инструменты.

Рекомендации мастеров и возможные трудности

Столкнувшись с гибкой меди впервые, у любого человека в домашних условиях могут возникать сложности. Мастера советуют придерживаться правил:

• использовать пружины для гибки медных тонких труб 6 мм зарубежного производства;
• если гнется змеевик вручную стоит проявлять особую аккуратность и плавность движений: резкие маневры приведут к сильной деформации разогретого изделия;
• если сгибаемая труба изготовлена из отожженной меди, времени на ее изгиб уйдет меньше;
• допускается повторный разогрев изделия при первичном неправильном выполнении поворота;
• гнуть крупные по размеру элементы в домашних условиях невозможно: здесь необходим промышленный инструмент.

Некоторые мастера рекомендуют использовать смазочный материал при гибке. Новичкам такой вариант не подходит, так как существует риск нагрева при высокой температуре. Чтобы не возникало трудностей, стоит проявлять крайнюю внимательность и осторожность при работе.

Техника сгибания труб из меди пригодится при самостоятельном обустройстве коммуникаций. Изящные повороты и изгибы предотвратят потерю целостности изделий, а также уберегут от протечек. Применение предложенных методов поможет в краткие сроки сделать плавный и красивый изгиб.

Способы гибки труб большого и малого диаметров

Технологии гибки зависят от пластичности конструкционного материала трубы, толщины ее стенок и габаритов арматуры (внешнего и внутреннего диаметра). Причем все эти параметры определяют и максимальный радиус изгиба, и тип технологического процесса гибки. Поэтому далее по тексту мы рассмотрим процессы гибки труб из разных конструкционных материалов.

Гибка труб из цветных металлов

Например, гибка труб из меди алюминия и прочих цветных металлов с высокой ковкостью осуществляется вручную, холодным способом. Ведь и медь, и алюминий отличаются высокой теплопроводностью, а высокая ковкость этих металлов позволяет «согнуть» трубы без разогрева.

Гибка труб из цветных металлов

И в большинстве случаев процесс гибки медных и алюминиевых осуществляется следующим образом:

• Внутреннее пространство заполняется водой или песком.
• Торцы трубы закрываются пробками.
• Тело трубы гнется с помощью «калибра» — дуги с нужным радиусом, или частокола штырей, в котором можно зафиксировать один торец трубы.

В итоге, можно утверждать, что большинство медных и алюминиевых труб гнут, по сути, кустарными методами. Ну а в промышленном производстве используют высокотехнологичный процесс гидроформирования профиля и тела труб.

Гибка труб из стали

Гибка труб из «нержавейки» или конструкционной стали осуществляется, как холодным, так и горячим способом.

Гибка труб из стали

Причем горячая гибка реализуется с помощью тех же методик, что и деформация арматуры из цветных металлов. Только водой или песком стальную трубу заполнять уже не нужно. Тело стальной арматуры просто прогревают в месте сгиба, до красно-оранжевого цвета, после чего трубу можно согнуть руками. Правда, такую трубу уже нельзя использовать в трубопроводах высокого давления. Ведь после нагрева изменится и структура и прочностные характеристики железоуглеродистых сплавов.

Более продвинутый способ – это механическая гибка, которую реализуют с помощью вальцовых станков. Труба деформируется под давлением верхнего вальца, а нижняя пара транспортирует сквозь зону деформации весь мерный отрезок трубы. С помощью этой технологии можно согнуть трубу даже в кольцо. Причем, механическая гибка практически не влияет на прочностные характеристики труб. Поэтому данный способ практикуют при сборке, и трубопроводов, и металлоконструкций.

Стальные трубы большого диаметра гнут холодным способом, прорезая в теле трубы деформационные канавки (с внешней и внутренней стороны радиуса изгиба). Причем, после деформирования арматуры эти канавки придется заварить. Прочностные характеристики деформируемой трубы, в данном случае, зависят от качества сварочного шва.

Гибка труб из металлопластика и конструкционных полимеров

Гибка труб из металлопластика

В данном случае используются только холодные методы гибки. Ведь полимерные трубы и арматура из металлопластика плавится при температуре выше 175 градусов Цельсия. А естественная пластичность присуща всем полимерам.

Причем для гибки полимерных труб нужно меньшее деформирующее усилие. Например, трубы малого диаметра можно согнуть руками, а калибр или лекало, определяющие радиус изгиба, используются лишь как инструмент контроля результатов процесса.

И даже гибка металлопластиковых колонн большого диаметра осуществляется, по сути, в ручном режиме. Только в этом случае во внутреннюю часть трубопровода нужно засыпать прогретый до 100-120 градусов Цельсия песок, который изменит пластичность тела арматуры. Ведь полимеры начинают «размягчаться» уже при 40-60 градусах Цельсия, а стойкий к высоким температурам металлопластик – при 120-140 градусах.

То есть, с гибкой полимерных и композитных труб нет никаких проблем. Любую арматуру из конструкционных полимеров можно согнуть руками.

Одним из направлений деятельности «ТПК Контакт» является гибка труб. Мы оказываем эту услугу в Москве и МО.

Гибка труб в условиях производства выполняется на ручных, полуавтоматических и автоматических трубогибочных станках. Выбор технологии зависит от материала, диаметра и толщины стенок заготовки, а также требуемой точности и объемов работ.
