ТОП 6 способов как грамотно сделать переход с чугуна на пластик


В современных зданиях внутренняя канализационная система собирается из пластиковых труб. Они обладают рядом достоинств и более просты в установке, так как имеется большое разнообразие фитингов, позволяющих сделать повороты, соединения и переходы с одного диаметра на другой. Совсем иначе решается проблема с заменой старых проржавевших элементов на полимерные изделия. В этом случае необходим переходник на чугунную канализационную трубу, с помощью которого можно будет состыковать пластмассу с металлом.

Когда необходимо подобное соединение

Необходимость в осуществлении такого перехода возникает:

  • при замене старых труб канализации;
  • при замене чугунного тройника канализации, который занимает слишком много места;
  • при врезке в чугунный стояк пластикового тройника;
  • при установки полимерной проводки к новой сантехнике;
  • при замене чугунных батарей;
  • во время строительства частного дома, когда необходимо «врезаться» в центральный трубопровод;
  • при установке новых или замене старых счетчиков.

Преимущества и недостатки такого соединения

К преимуществам переходного подключения ПВХ изделий к чугунным относятся:

  1. высокие технические характеристики пластиковых изделий, отсутствие в них ржавчины, легкость и простота в монтаже по сравнению с чугунными трубами;
  2. менее трудоемкий процесс присоединения в сравнении со стыковкой чугунных изделий;
  3. возможность произвести соединение своими руками;
  4. разнообразие способов монтажа полимерных труб с чугунными, каждый из которых приносит надежный результат;
  5. отсутствие необходимости приобретать дорогое оборудование, использовать сварку и т. п.;
  6. большой выбор типоразмеров полимерных труб и соединительных элементов.

Недостатком является разность в температурах нагрева этих материалов. Пластиковые изделия нагреваются быстрее, при этом они начинают деформироваться, что ведет к расшатыванию некоторых видов соединений и потери их прочности.

По этой причине со временем теряют свою надежность разъемные соединения чугуна и пластика.

Удаление чугунных труб

Соединение труб производиться с помощью пресс фитингов. На одном конце такого изделия есть резьба, а на втором – раструб для подключения пластикового патрубка. Так же понадобится лента из тефлона (ФУМ лента) или сантехнический лен для уплотнения и два разводных ключа.

Этапы монтажа:

  • Откручиваем муфту или отрезаем кусок от чугунного патрубка в там месте, где будет проводиться
  • соединение с пластиковой трубой.
  • Нарезаем резьбу, при необходимости, на отрезанном участке.
  • Очищаем резьбу от пыли и наматываем на нее ленту или лен, смазываем силиконовой смазкой.
  • Накручиваем пресс-фитинг.

Совет!

Пресс-фитинг прикручивайте руками, без ключа, так как при сильном усилии он может треснуть. Докрутить его можно будет уже после включения воды.

Так же соединить чугунную трубу с пластиковой можно и с помощью литого фитинга. Для этого:

  1. Обезжириваем место стыковки.
  2. Обрабатываем стык клеем для пластика и обсыпаем песком, ждем полного высыхания клея.
  3. Раструб очищаем и обезжириваем.
  4. Обрабатываем герметиком.
  5. Монтируем уплотнительное кольцо.
  6. Узкую часть фитинга вставляем в кольцо-уплотнитель.
  7. Вставляем край пластиковой трубы в манжету фитинга.

Соединение резиновыми прокладками

Такой способ подходит если удалось вынуть старую трубу из и его края и внутренняя поверхность остались ровными. В раструб патрубок должен заходить в среднем на 5 см. При таком способе соединения, пользоваться канализацией можно будет сразу по окончанию всех работ. Этапы монтажа:

  • очищаем детали от ржавчины, грязи и т.п.;
  • обмазываем герметиком резиновый переходник с наружной стороны.
  • резиновый переходник вставляем в чугунный раструб;
  • вставляем патрубок в манжету.

Если соединяются трубы не имеющие раструба, то используется пластиковый переходник. Тогда поступают следующим образом:

  • отрезаем кусок, выравниваем края;
  • надеваем резиновый переходник;
  • промазываем край герметиком;
  • сверху надеваем смазанный герметиком пластиковый переходник.

Герметизация силиконом

Образовавшуюся при соединении труб щель (до 2 мм) можно загерметизировать сантехническим силиконом

Этот способ довольно эффективен если особое внимание уделять нижней части стыка

  1. Место стыка высушиваем с помощью строительного фена.
  2. Заполняем щель силиконом, как можно глубже, для этого используется специальный строительный пистолет для клея.
  3. Ждем пока силикон высохнет, обычно это происходит за 3 — 5 часов.

Соединение в раструб

Для такого вида соединения необходимо купить специальный переходник который предназначен для установки в раструб. Такую деталь можно приобрести в любом строительном магазине, обычно требуются изделия диаметром 50 или 110 мм. Но существуют трубы и другого диаметра, поэтому лучше заранее определиться с .

Процесс соединения проходит в несколько этапов:

  • очищаем все соединяемые детали от грязи, пыли и прочего;
  • промазываем их герметиком;
  • переходник вставляем, до упора, в чугунный раструб;
  • в переходник вставляем пластиковую трубу.

Этот способ самый простой и надежный, а при необходимости соединение можно разобрать и собрать заново.

Фланцевое соединение

При этом способе используются специальные соединительные детали. Кроме того, потребуется использование сварки, что не всегда позволяет провести работы самостоятельно.

  1. Зачищаем патрубок, примыкающий к основной трубе.
  2. Привариваем металлическую фланцевую часть.
  3. Накидываем обжимную муфту на заготовку.
  4. Соединяем, фланцевые части, поместив между ними уплотнительное кольцо, болтами.

Качественно провести работы в случае ремонта или плановой замене труб из чугуна на пластиковые можно только соблюдая этапы монтажа. Так же хочется заметить, что выполнять эти работы лучше заранее, а не ждать аварии.

Видео: переход с чугунной на пластиковую трубу, нюансы и хитрости в замене сантехники, труб пвх и канализации

Способы соединения

Выбор способа соединения обусловлен наличием или отсутствием у чугунного сегмента раструба.

Если раструба нет или он поврежден и его нельзя использовать, оптимальным решением будет резьбовое соединение через полимерный переходник, у которого на одном конце будет резьба, на другом — раструб для соединения с пластиковым рукавом.

Наряду с этим способом существуют и другие технологии. Рассмотрим каждый способ более подробно.

Применение резиновой прокладки

Если чугунный канал с раструбом, применяют простой способ соединения через резиновые прокладки. Они представляют собой резиновые ступенчатые манжеты различного диаметра.

  • Внутреннюю часть раструба тщательно очищают.
  • Смазывают края раструба и внешнюю поверхность манжеты герметиком.
  • Уплотнитель укладывают плотно в крестовину.
  • Затем вставляют туда пластиковый ввод до упора не менее, чем на 3 см. Стык обрабатывают еще раз герметиком.

Подобный способ применяют часто при подсоединении подводки от мойки.

Переход с помощью резиновой манжеты показывается на этом видео:

Использование пластикового переходника с резиновым уплотнителем

Такое соединение применяют, когда у чугунной трубы раструба нет.

  1. Обрезают конец трубы ровно болгаркой.
  2. Надевают на него резиновое кольцо, затем манжету.
  3. Все это промазывают герметиком.
  4. Далее насаживают переходник из пластика.
  5. На переходник устанавливается кольцо и одевается раструб полимерной трубы.

Использование пресс фитинга

Фитинговое соединение является самым надежным, и в тоже время самым трудоемким по исполнению. Надежность его обеспечивается резьбовым соединением переходной муфты с чугунной трубой. Переходная муфта имеет на одном конце резьбу, на другом — раструб для надвижного соединения с полимерным рукавом.

  • На конце чугунной трубы срезают фаску, после чего производят нарезку резьбы глубиной до 5 см.
  • Осуществляют герметизацию резьбы путем наматывания пакли или ленты-ФУМ с использованием сантехнической пасты.
  • Рукой прикручивают по резьбе переходник, чтобы фитинг не треснул. В дальнейшем, после начала эксплуатации, докручивают его ключом.
  • В раструб на другом конце этой муфты вставляют пластиковую трубу с обжимной манжетой и производят обжим специальным ручным прессом.

Данное видео демонстрирует резьбовое соединение:

Зачеканка подмоткой из льна

Зачеканка издавна применяется при раструбовом соединении канализационных труб.

  1. Внутреннюю часть чугунного раструба зачищают, делая его поверхность как можно ровнее.
  2. Вставляют в него до упора конец пластиковой трубы, обмотанный льняной подмоткой, смазанный сантехнической пастой.
  3. Используя простую отвертку, уплотняют подмоткой щели. Заполняют уплотнителем свободное пространство на две трети.
  4. Оставшееся место закрывают цементным раствором с добавлением клея ПВА.
  5. Оставляют на сутки раствор застывать в месте соединения.

В настоящее время вместо цементного раствора все чаще используют силиконовый герметик, который за счет своей пластичности не позволяет соединению терять прочность при перепадах температур. Это особенно важно при переходе с чугуна на пластик, учитывая разность в их температуре нагрева.

На данном фото изображено, как правильно производить зачеканку:

Герметизация силиконом

Данный способ очень прост, занимает совсем немного времени. Его применяют для заделки щелей, размер которых не превышает двух миллиметров.

  • Раструб должен быть очищен и высушен, для чего используют строительный фен.
  • Подсоединяемый конец полимерной трубы обматывают сантехнической нитью, вставляют в раструб и заделывают силиконом образующиеся вокруг него щели.
  • Силикон необходимо протолкнуть в глубь, до самого конца пластика.
  • На время высыхания герметика (около 5 часов) трубопроводом лучше не пользоваться.

Фланцевое соединение

Данное вид относится к разъемным соединениям. Применяют его при работе с трубами больших диаметров, где сложно сделать нарезку резьбы и использовать соединение резьбовыми муфтами. В случае необходимости можно будет разобрать, произвести ремонт.

Порядок проведения работ следующий:

  1. Обрезают болгаркой ровно чугунную трубу.
  2. Зачищают приварочное место от зазубрин.
  3. Приваривают к полученному патрубку фланец.
  4. На присоединяемую пластиковую часть надевают специальную обжимную муфту, фланцевую часть которой прикрепляют болтами к фланцу чугунины. Между фланцами прокладывают уплотнитель.

Как правильно делается соединение чугунной трубы с пластиковым изделием?

Для подведения пластика к чугуну целесообразно использовать резиновые манжеты и переходники из пластика.

Если в чугуне имеется раструб, то нужно только приобрести резиновый переходник. В другом случае понадобится и пластиковый переходник.

Чтобы понять процесс соединения деталей, рассмотрим конкретный пример, когда от канализационного стояка отводятся два раструба, один предназначается для унитаза и имеет диаметр 110 мм, второй – для квартирной канализации с диаметром 50 мм.

Для начала нужно хорошо зачистить раструб, удаляя загрязнение и ржавчину, после чего смазать внутреннюю часть резинового манжета герметиком. Его вставляют в чугунный раструб, только после этого канализационная труба вводится в манжет.

В некоторых случаях раструб просто отсутствует, при этом есть только небольшой отрезок старого изделия. Если края этого отрезка не ровные, то стоит обрезать их с помощью болгарки. Сверху надевается манжет из резины, промазанный герметиком и пластиковый переходник.

Первый способ стыковки с помощью резиновой прокладки

Если чугунная труба удаляется легко, при этом внутренняя часть раструба, оставшегося из стояка, ровная, то можно использовать метод стыковки с помощью специального уплотнителя. В данном случае пластиковая труба вводится в чугунный отрезок как минимум на три сантиметра, в идеале должно быть около восьми сантиметров.

Рекомендовано к прочтению: Какой должен быть уклон трубы канализации в частном доме

С помощью такого способа можно быстро выполнить соединение, после чего можно сразу пользоваться канализационной системой. Исходя из практики, стоит сказать, что подобный тип соединения без проблем прослужит как минимум 8 лет.

Обычно канализационный стояк состоит из двух выходов: один для унитаза с диаметром 110 мм, а второй – для квартирной канализации с диаметром 50 мм. В любом случае соединение будет осуществляться по одному алгоритму, при котором нужно:

  • убрать ржавчину и грязь с раструба;
  • сверху установить манжет, при этом на внешний его переход нанести герметик;
  • резиновый переходник вставляется в чугунный раструб;
  • на последнем этапе в манжету вставляется новая канализационная труба из пластика.

Если есть необходимость соединить трубу без раструба, то нужно будет обязательно применять пластиковый переходник. В такой ситуации последовательность действий отличается:

  • края чугунной трубы выравнивают с помощью болгарки;
  • надевается на эту область переходник из резины;
  • край этой трубы с переходником промазывают герметиком;
  • поверх обработанной области надевается пластиковый переходник, который также смазывается герметизирующим составом.

Используемые манжеты и переходники должны соответствовать размерам труб. Последовательность соединения чугунных и пластиковых труб разных диаметров по такому методу не отличается.

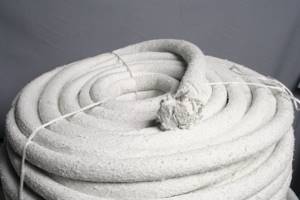

Соединение с помощью зачеканки сантехнической льняной подмоткой

Данный способ соединения в большей степени используется для стыковки труб из чугуна. но, несмотря на это, его можно использовать для смешанного типа стыковки. Отдавая предпочтение такому варианту, нужно выполнить ряд таких действий:

  • на пластиковой трубе стыковые области в несколько слоёв обматывают сантехнической подмоткой;
  • используя узкий шпатель или широкую отвёртку, этот материал нужно хорошо затолкать в щель, образованную в месте соединения труб;
  • переход на чугунный отрезок нужно промазать полимерцементным составом несколько раз. Этот состав готовится на основе цемента, воды и клея ПВА;
  • по окончанию выполнения таких работ не рекомендуется пользоваться канализацией как минимум одни сутки.

Рекомендовано к прочтению: Гидродинамическая прочистка труб

Стык, выполненный по такой технологии, будет отличаться надежностью и неплохим качеством. Раньше данный способ использовался довольно часто, ещё до появления герметиков на силиконовой основе. Даже сейчас это удобное решение для подведения пластиковой трубе к чугунной под умывальником или мойкой. Если спустя некоторое время появляются протечки, то это никак не связано со стыковкой.

Госты и нормативы

Производство и размеры чугунных канализационных труб регламентируется ГОСТом 6942-98.

Для пластиковых труб существует множество ГОСТов и СНиПов, регулирующих отдельные их характеристики.

По каждому виду полимера, в зависимости от сферы применения (канализация, отопление или водоснабжение) действуют свои ГОСТы.

Например, характеристики и размеры пластиковых трубных изделий, предназначенных для систем холодного и горячего водоснабжения и отопления зданий различного назначения, регулирует ГОСТ Р 52134-2003.

Сложности при стыковке разных материалов

Со стороны может показаться, что соединение чугунной канализационной трубы с пластиковой – простая, чисто техническая процедура. Однако материалы значительно отличаются по своим физическим и эксплуатационным характеристикам, и это оказывает влияние на ход работ.

Главной проблемной чертой чугуна является его хрупкость. Коммуникации из этого металла нуждаются в крайне бережном обращении. Чрезмерное физическое усилие с использованием молотка или кувалды часто приводит к тому, что от трубы откалывается значительный фрагмент, и это оказывается не тем результатом, на который вы рассчитывали.

Хрупкость чугуна может стать причиной проблем
Хрупкость чугуна может стать причиной проблем Источник eurobion.info

Именно поэтому трубы аккуратно режут болгаркой, а линию реза зачищают от заусениц, ржавчины и грязи. Также не стоит отламывать надрезанную чугунную трубу; скорее всего, она отломится не там, где вы ждете, и резать придется заново.

Коэффициенты температурного расширения металла и полимера имеют разные значения, Это нельзя не учитывать при монтаже комбинированной канализации, если вы хотите получить герметичные стыки с долгим сроком эксплуатации.

Диаметры пластиковых и чугунных труб по ГОСТу не всегда имеют стопроцентное совпадение. Если не удалось подобрать трубы одного диаметра, в ход идут вспомогательные элементы: компенсаторы, муфты, фитинги. Чтобы улучшить качество соединения используют герметики (лучше на основе силикона), резьбу уплотняют ФУМ-лентой (из тефлона). Выбор герметиков обширен. Кроме силикона используют портландцемент, эпоксидную смолу, битум, техническую серу, асфальтовую мастику.

Фторопластовая (ФУМ) лента – пленочный уплотнитель
Фторопластовая (ФУМ) лента – пленочный уплотнитель Источник sigma.ua

Смотрите также: Каталог компаний, что специализируются на инженерных системах (отоплении, водоснабжении, канализации и прочих) и сопутствующих работах

Стандарты диаметров

Для домашней внутренней канализации применяют чугунные трубы внутренним сечением 50 мм (DN) и 100 мм (DN).

Размеры наружной канализации определены нормами СНиП. Во внутриквартальной сети используют диаметр 150 мм, в уличных сетях — 200, 250 мм.

Полипропиленовые изделия производятся согласно ГОСТ 26996-86. Определенного размера для канализационной сферы стандартом не установлено. Но на практике сложились следующие диаметры канализационных пластиковых труб: 32, 40, 50 и 110 мм.

Для труб из полиэтилена рабочие диаметры — 40, 50, 90 и 110 мм — определил ГОСТ 22689.2-89.

Для ПВХ изделий сечение канализационной продукции регламентирует ГОСТ 51613-2000. Его требования: ПВХ-трубы должны иметь Ø от 10 до 315 мм.

Для того, чтобы сделать дренаж, проложить наружную канализацию, септик трубы, понадобятся изделия сечением 110-200 мм.

Герметизация силиконом

Довольной простой и относительно дешевый способ соединения, но применяется лишь при герметизации стыков, размер щелей в которых не более 2 мм. Процесс монтажа следующий:

  1. Перед заделкой трубный раструб тщательно очищается и сушится термофеном.
  2. На подключаемый участок полимерной трубы наматывается уплотнительная нить.
  3. Обмотанный участок вставляется в раструб.
  4. Щели герметизируются силиконом, который проталкивается до конца пластикового изделия.

Применение пластикового перехода на чугунную трубу
Применение пластикового перехода на чугунную трубу

Пошаговая техника соединения труб своими руками

Технология выполнения работ включает следующие этапы:

  • Подготовительный этап.
  • Подбор инструментов и материалов.
  • Демонтаж части старого трубопровода.
  • Подготовка двух частей труб к соединению.
  • Операция по соединению частей.
  • Необходимые инструменты и материалы

На первом этапе определяются с местом соединения и выбирают способ его осуществления. Производят необходимые измерения, определяют потребность в материалах.

Необходимые инструменты и материалы

Полимерные трубы покупают подходящего размера. Для подключения унитаза к крестовине потребуются элементы диаметром 110 мм, для прокладки труб до раковины или ванны лучшим вариантом будет пластик диаметром 50 мм.

В соответствии с проектом приобретают необходимые соединительные материалы: уплотнитель, фитинг, герметик и т. п.

Подбирают необходимый инструмент. В его состав может входить:

  1. набор для демонтажа чугунной части — ножовка по металлу или болгарка, молоток-киянка, можно с резиновой накладкой;
  2. отвертка;
  3. гаечные ключи.

Для нарезки резьбы понадобится резьборез.

Для соединений пластика нужен будет либо ручной пресс, либо сварочный аппарат — утюг.

Видео описание

О соединении с чугунной канализацией в следующем видео:

Фланцевое соединение

Фланец хорошо зарекомендовал себя при стыковке труб большого диаметра, там, где предыдущие способы не годятся. Участки канализационной системы соединяются при помощи фланцев: плоских деталей, имеющих вид кольца или диска. На фланцах равномерно расположены отверстия, крепежными элементами обычно служат болты (реже шпильки).

Для перехода с пластика на чугун в канализации потребуются сварочные работы, так как металлическую фланцевую деталь необходимо приварить к патрубку основной трубы. Фланцевые детали соединяются при помощи обжимной муфты и болтов; пространство между ними заполняют уплотнителем.

Монтаж фланцевого соединения
Монтаж фланцевого соединения Источник техсервис59.рф

Особенности монтажа

Если придется разбирать и удалять старую часть чугунины из раструба, следует соблюдать осторожность: чугун — хрупкий металл и раструб может треснуть от удара молотком, сильного проворачивания в нем удаляемого куска. Расчеканка может потребовать применения паяльной лампы или горелки, если соединение залито серой. Здесь не обойтись без респиратора или противогаза.

Для врезки в канализационный стояк и перехода с чугуна на пластик применяют компенсирующие патрубки. Они компенсируют деформацию полимера при перепаде температур. А в сочетании с гофрированным рукавом могут придавать необходимый наклон отводу.

Разводку всегда начинают собирать от стояка.

Переходим с чугуна на пластик

В разумных пределах все описанные методы герметизации можно комбинировать друг с другом. Как бы ни парадоксально это звучало, но часто комбинация различных способов намного повышает надёжность соединений. К примеру, слишком широкая щель может быть устранена резиновой манжетой с одновременной зачеканкой, а классический чекан может быть герметизирован не полимерцементной смесью, а сантехническим силиконом. Главное в процессе работы руководствоваться принципом разумной достаточности и понимать, что пластичность уплотняющих элементов является залогом надёжной и долговечной работы всей канализационной системы.

Привет! Сегодня я расскажу, как сделать переход с чугунной трубы на пластиковую.

Частые проблемы и ошибки при соединении

Нередко резиновые уплотнители пытаются вставить в раструб без должной подготовки его внутренней части. Надо понимать, что любой бугорок на её поверхности может стать причиной протечки. Входная часть чугуна должна тщательно зачищаться механическим способом.

Недостаточный уклон отвода от сантехнических приборов к стояку становится причиной постоянных и частых застоев в системе канализации.

Причиной плохой герметичности соединений зачастую являются отсутствие элементарной смазки, изоляционного слоя, слабо или чрезмерно затянутое резьбовое соединение.

Советы специалистов

Врезку в канализационный стояк осуществляют с применением полимерного тройника. Раструбы при сборке самотечной системы канализации должны быть направлены против движения стоков.

При затягивании резьбового соединения нужно обязательно наматывать на витки паклю и смазывайте её сантехнической пастой.Паклю или ФУМ-ленту наматывают по резьбе по направлению закручивания.

Пластиковый канал не обеспечивает полную шумоизоляцию. Решить проблему можно установкой дополнительного защитного короба.

Из-за разности коэффициентов теплового расширения в соединениях чугун-пластик правильно будет использовать в качестве уплотнителя силикон.

Использование резиновой манжеты

Способ использования резиновой манжеты является самым простым и бюджетным вариантом. При этом обеспечивается высокая степень эластичности соединения, что очень важно при использовании разнородных материалов, отличных друг от друга по коэффициенту линейного расширения.

Гибкость кольца позволяет свести риск деформации конструкции к минимуму и обеспечивает бесперебойность эксплуатацию в среднем на 10 лет. При этом манжета относится к изделиям низкого ценового сегмента. Этот набор качеств делает ее применение весьма практичным.

Метод наиболее оптимален при переходе на чугун с раструбом, что облегчает процесс установки полимерных изделий.

Применение резиновой манжеты для перехода на чугун
Применение резиновой манжеты для перехода на чугун

Сочетание нескольких методов стыковки труб

Чтобы гарантированно обезопасить себя от протечек, применяют комбинацию нескольких методик присоединений.

Так, стыковку на резиновой прокладке можно дополнить обмазыванием щелей либо силиконом, либо цементно-песчаным раствором с клеем ПВА.

Гофрированный рукав при подключении к унитазу обматывают льняной подмоткой с последующим нанесением на неё силикона.

На данном фото представлено сочетание зачеканки с силиконовым герметиком:

Работа с чугунными и керамическими трубами

Поскольку методы работы с этими типами труб не особо отличаются, резонно изучить их в совокупности.

Подобный трубы также снабжены раструбами, поэтому их просто вставляют друг в друга. Примыкание получается неплотным, и зазоры следует устранять, применяя обычную паклю. После этого следует воспользоваться любым гидроизолятором: силиконовым герметиком, мастикой либо цементом.

Чаще всего используют именно цемент, что связано с его дешевизной. Предпочтительнее взять стройматериал, имеющий маркировку 400. Дабы на стыке не произошло образования трещин, необходимо намочить тряпку и обвязать ее поверх вашего стыка, а затем увлажнять. Поскольку цемент, высыхая, впитывает жидкость, подобная процедура необходима.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
