Трубопровод — это система соединенных между собой металлических либо пластиковых труб и фасонных изделий. Для соединения отдельных элементов на концах труб всегда присутствует неизолированный отрезок (технологический отступ). Это может быть неукрытый скорлупой участок стальной трубы либо зачищенный отрезок пластикового изделия.
Технологические отступы оставляют для того, чтобы осуществить качественный сварочный шов, который потом, однако, надо так же изолировать, как и весь остальной трубопровод. И в этих целях используется термоусаживаемая муфта для труб (ТУМ).
Муфты термоусаживаемые для изоляции стыков труб ППУ
Наша компания представляет современные теплоизоляционные материалы собственного производства, которые можно заказать и приобрести в любых необходимых количествах.
Преимуществом данной продукции является сочетание высокого качества и оптимальных цен. В основе качества лежит использование новейших технологий и материалов с осуществлением строгого контроля на всех этапах производства. А невысокие цены возможны благодаря отсутствию посредников между производителем и покупателем.
Наша продукция предназначена для обеспечения эффективной изоляции различных трубопроводов.
Обратите внимание
Она соответствует всем предусмотренным стандартам и обладает оптимальными характеристиками для климатических условий России.
Сегодня монтаж и обслуживание теплотрасс требует не только профессионального подхода, но и применения таких материалов, которые эффективно выполняют свою функцию на протяжении длительного периода.
Это особенно важно по двум причинам:
- во-первых, работы по монтажу теплотрасс и устранению недостатков в процессе эксплуатации являются затратными;
- во-вторых, при отсутствии должной изоляции труб значительно повышаются потери тепла, а сами трубопроводы быстро изнашиваются, подвергаясь разрушительному воздействию внешних факторов.
Мы производим и реализуем Комплект для заделки стыков, позволяющий грамотно и успешно изолировать стыки труб ППУ. Избегая лишних затрат и непредвиденных потерь в процессе изолирования труб ППУ.
В ассортимент комплекта для заделки стыков входят современные изоляционные материалы:
Муфта термоусаживаемая
Муфты термоусаживаемые радиационно-сшитые применяется для теплоизоляции трубопровода. Муфта термоусаживаемая изготавливается из той же оболочки, которую имеет изоляция трубы ППУ, но в заводских условиях специально растягивается. Это позволяет надевать муфту на стык, после чего посредством термической обработки ей придаётся исходный размер.
Пенопакет монтажный
Пенопакет монтажный незаменим при изоляции стыков при помощи муфты термоусаживаемой. Пенопакет монтажный содержит расфасованный жидкий компонент А и В, объем которого рассчитан под каждый типоразмер труб, которые смешиваются и заполняют все полости, возникшие между трубой и муфтой термоусаживаемой. Таким образом, производится качественная герметизация.
Лента ТИАЛ-М
Термоусаживаемая лента ТИАЛ-М создана для надёжной защиты стыков трубопроводов от коррозии и гидроизоляционной защиты швов, которые используются в сетях теплоснабжения. Термоусаживаемая лента, тщательно закрывается поверхность стыков.

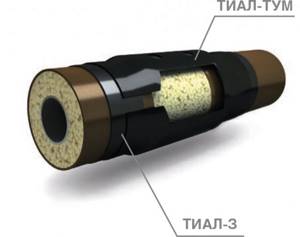

Для изоляции стыка труб в ппу изоляции необходимы следующие материалы марки ТИАЛ:
- Пластина замковая ТИАЛ-ЗП для фиксации термоусаживаемой манжеты на трубе;
- Термоусаживаемая лента ТИАЛ-М для гидроизоляции стыка труб;
- Термоклей ТИАЛ-З для лучшей адгезии термоусаживаемых материалов.
Отличным материалом для гидроизоляции, теплоизоляции и звукоизоляции является вспененный полиэтилен. Он также обладает легкостью и химической стойкостью. Из этого материала делаются специальные демпфирующие маты.
Их функция — обеспечение возможности перемещения труб в грунте при изменениях их температуры (нагревании и охлаждении). Они укладываются в местах ответвлений и поворотов.
Нами также выпускается манжета стенового ввода (стеновой ввод) – специальный уплотнитель из резины, который защищает оболочку трубопровода от трения и повреждений в местах соприкосновения с железобетонными конструкциями.
Оцинкованный кожух для изоляции труб в ППУ изоляции в ОЦ оболочке
Кожух оцинкованный используется как защитный слой при наземной прокладке трубопроводов с теплоизоляционным слоем из скорлупы ППУ или заливочного пенополиуретана. Он может монтироваться на трубопровод, изолированный скорлупами ППУ или служить внешней оболочкой в случае его монтажа на стык и последующей заливки жидкого изоляционного пенополиуретана.
Защитный кожух для труб в ппу изоляции производится из оцинкованной стали толщиной 0,5 мм с прокаткой ребер жесткости. Кожух ОЦ изготавливается без вальцев, в результате чего для крепления могут использоваться хомуты или обычные саморезы для тонких листов.
Преимущества защитных оцинкованных кожухов:
- полностью готовые к установке изделия,
- легкость монтажа на уже проложенные трубопроводы,
- эстетичный внешний вид и высокое качество изделий,
- защита пенополиуретановой изоляции труб от механических повреждений и атмосферных воздействий,
- долговечность конструкции.
Скорлупа ППУ
Скорлупа ППУ — это сборная сегментная изоляция из жесткого пенополиуретана, которая монтируется из готовых элементов — «скорлуп» прямо на трубах.
Данные изделия выполняются в виде продолговатых полых полуцилиндров в широком размерном диапазоне, соответствующем наружным диаметрам труб.
Такая изоляция труб удобна в работе, быстро собирается и обеспечивает эффективную теплозащиту.
Пенополиуретановая скорлупа для труб обладает прочностью и влагозащитой, достаточной для использования на трубопроводах, расположенных в помещениях и закрытых каналах. Чтобы расширить диапазон применение данного вида изоляции, налажен выпуск сегментов скорлупы ППУ с защитными покрытиями из прочных листовых материалов, устойчивых к влаге и ультрафиолету солнечного света.
В настоящее время «Завод Изоляции Стыков» может предложить вам 5 видов сборно-разборной изоляции:
- Скорлупу ППУ без защитного покрытия. Стандартная продукция, которая производится во множестве типоразмеров, и предназначена для изолирования внутридомовых коммуникаций, а также участков трубопроводов, защищенных от влаги и ультрафиолета.
- С защитным покрытием из битумной бумаги. Данный вид защиты обеспечивает надежную изоляцию от влаги, поэтому используется при монтаже подземных трубопроводов — как канального, так и бесканального типа.
- С покрытием из стеклопластика. Это один из наиболее часто используемых типов скорлупы, который может с успехом эксплуатироваться на открытом воздухе. Стеклопластик устойчив в механическим нагрузкам и ультрафиолетовой составляющей солнечного излучения.
- Фольгированную тонким металлом. Использование наружного покрытия из металлической фольги позволяет защитить ППУ изоляцию от механических воздействий, ультрафиолета, плесени и грызунов — все факторов, которые могут возникнуть при эксплуатации утепленного трубопровода в условиях открытых пространств.
- С покрытием из оцинкованной стали. Как и ППУ изоляция труб, изготовленные из пенополиуретана детали скорлупы нуждаются в защите от механических воздействий и значительного увлажнения. Оцинкованная сталь — это наиболее прочное покрытие, придающее скорлупе ППУ антивандальные свойства, обеспечивающее эффективную защиту от УФ и влаги.
Наша компания предлагает не только выгодные цены и отличное качество, но и массу интересных предложений по приобретению, оплате и доставке выпускаемой продукции. Каждый Клиент получит от нас максимум информации о товаре и его применении, сможет воспользоваться гибкой системой скидок и останется довольным общением с нашими специалистами.
Источник: https://mufta-ppu.ru/
Термоусадочная муфта на теплосетях
Существует неприятный фактор в системах с горячей поверхностью труб. Это деформационное увеличение или уменьшение длины трубы вследствие ее нагрева и остывания. Благодаря этому происходит трение изоляции о грунт с последующим уменьшением ее слоя, вплоть до металла. Обычно это происходит на местах ответвлений. Исключить такое воздействие помогают демпфирующие маты из вспененного полиэтилена, обеспечивающие безопасное движение труб.
Для мест соприкосновения теплотрассы с железобетонными конструкциями применяется манжета стенового ввода. Но всё это — темы отдельной статьи.
Отдавая предпочтение тому или иному виду гидроизоляции, рассчитайте количество затрат сил, времени и денег. Уверяем вас, вы остановите свой выбор на термоусадочных муфтах из радиационно-сшитого полиэтилена.
| Прайс-лист на муфту термоусадочную | |
| Наименование | Стоимость |
| Муфта термоусадочная 110 * 600 | 300 р. |
| Муфта термоусадочная 125 * 600 | 330 р. |
| Муфта термоусадочная 140 * 600 | 420 р. |
| Муфта термоусадочная 160 * 600 | 480 р. |
| Муфта термоусадочная 180 * 600 | 530 р. |
| Муфта термоусадочная 200 * 600 | 610 р. |
| Муфта термоусадочная 225 * 600 | 680 р. |
| Муфта термоусадочная 250 * 600 | 850 р. |
| Муфта термоусадочная 280 * 600 | 940 р. |
| Муфта термоусадочная 315 * 600 | 1200 р. |
| Муфта термоусадочная 355 * 700 | 1600 р. |
| Муфта термоусадочная 400 * 700 | 2050 р. |
| Муфта термоусадочная 450 * 700 | 2500 р. |
| Муфта термоусадочная 500 * 700 | 3000 р. |
| Муфта термоусадочная 560 * 700 | 3400 р. |
| Муфта термоусадочная 630 * 700 | 4000 р. |
| Муфта термоусадочная 710 * 700 | 5100 р. |
| Муфта термоусадочная 800 * 700 | 6300 р. |
| Муфта термоусадочная 900 * 700 | 7800 р. |
| Муфта термоусадочная 1000 * 700 | 9300 р. |
| Муфта термоусадочная 1200 * 700 | 14000 р. |

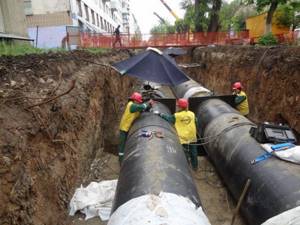

Изоляция стыков при помощи термоусаживаемых муфт
Один из эффективных способов изоляции стыков при монтаже пи-трубопроводов и теплосетей – использование термоусаживаемых муфт.
Утепление труб, изоляция стыков трубопровода нужны для того, чтобы экономить топливо на производство теплоэнергии и средства при оплате коммунальных услуг.
Это становится возможным потому, что изолированные ПИ-трубопроводы сохраняют тепло и сводят теплопотери к минимуму.
Важно
До сварки труб одна муфта насаживается на пи-трубу, после чего производится монтаж и сварка труб встык.
После сварки, но до изоляции стыков при помощи термоусаживаемых муфт стоит произвести проверку по следующим параметрам:
- техническая проверка качества швов сварки металлической трубы;
- соединение проводников системы ОДК;
- контроль качества соединения проводников.
Изоляция стыков трубопровода как защита труб с помощью термоусаживаемых муфт состоит из следующих этапов:
- изоляция стыков осуществляется при помощи следующих материалов: муфта термоусадочная длиной 600 или 700 мм, компоненты пенополиуретана, термоапликатор 40х2,5 мм, пробка монтажная, пробка коническая полиэтиленовая, держатели проводов и гильзы медные луженые для монтажа проводов системы ОДК трубопроводных систем в ППУ изоляции;
- на трубу насаживается муфта, которая после соединения сдвигается на середину стыка и освобождается от защитной оболочки;
- после подогрева муфты пропановой горелкой до полной усадки она приобретает бочкообразную форму;
- затем необходимо выполнить контроль герметичности муфты, покрытой ППУ с помощью нагнетания воздуха в отверстии под давлением 0,05 МПа (0,5 атмосфер);
- после этого нужно убедиться, что давление сохранилось без значительного изменения. При его снижении требуется еще раз проверить качество усадки муфты, и выполнить доусадку (если требуется);
- если показатели давления в норме, смело можно извлекать пробку и заливать муфту жидким ППУ с его дальнейшим вспениванием и полимеризацией;
- после этого внутренние отверстия нужно закрыть полиэтиленовыми каноническими пробками, которые привариваются к термоусаживаемой муфте.
Изоляция стыков труб при помощи термоусаживаемых муфт является надежной защитой от многих внешних негативных воздействий, таких как: проникновение влаги в ПИ-трубы, механические повреждения и др.
Жидкий пенополиуретан содержит компоненты полиол и полиизоцианат, которые при смешивании образуют специальную массу, которая способна расширяться в требуемом объеме, полимезироваться и превращаться в жесткий пенополиуритан.
производит термоусаживаемые муфты, которые могут выдерживать 2000 производственных циклов, могут использоваться для заделки стыков при температуре от -20 до +30°С, и изготавливаются из полиэтилена высокой плотности марки ПЭ-100, что обеспечивает высокое качество стыков при изоляции, долговечность муфт и надежность эксплуатации.
Технология монтажа
Монтаж муфты ведется параллельно со сварочными работами, в определенной последовательности:
- Извлечение изделия из упаковки производится непосредственно перед установкой, внутренняя поверхность освобождается от загрязнения.
- Термоманжета надевается на середину стыка, ее края отмечаются на трубах маркером.
- Предваряя сварку, на одну из труб надевают муфту и смещают примерно на полметра от края.
- Трубы устанавливаются в одной плоскости, предусматривается наличие зазора для сварочного шва.
- Сварка может вестись с помощью горелки, электрической или ручной газовой, или автоматического сварного комплекса.
- По завершении сварки стыку требуется время на остывание. Проверку герметичности проводят в зависимости от использованной технологии сварки.
- Удостоверившись в герметичности шва, термоусаживающую манжету смещают, полностью закрывая неизолированный участок трубы.
Важно! Нагрев начинается снизу трубы таким образом, чтобы распределение тепловой энергии производилось от середины манжеты по всей ее поверхности. Превышение температуры свыше 90-110º С недопустимо, ибо оно разрушит муфту. Свидетельством перегрева служит сизый блеск, проступивший на поверхности.
Чтобы муфта плотно «села» на трубу, ее нагревают по направлению снизу вверх
Когда изоляция трубы обожмется, пустоту заполняют пенополиуретановой пеной из комплекта через предусмотренное в муфте отверстие. Удаление воздуха происходит через другое отверстие. По истечении получаса отверстия запаиваются при помощи конических пробок, которые не должны выступать над муфтой.
При правильном проведении работ визуальный осмотр подтвердит:
- выступление слоя клея по окружности изделия;
- отсутствие зазора между муфтой и трубной изоляцией.
Муфта ППУ | Комплект изоляции стыкового соединения муфтовый
Для обеспечения герметичности, прочности и надежности в местах соединений труб используются различные муфты. Одна из наиболее современных разновидностей, широко применяющихся как у нас в стране, так и за рубежом – муфты термоусаживаемые.
Их особенность состоит в том, что при нагревании они меняют размер (сжимаются), подстраиваясь под диаметр трубы. При этом форма детали полностью сохраняется. Это значительно упрощает и ускоряет процесс заделки стыков при монтаже трубопроводов.
В момент уменьшения детали, вызванного нагреванием, выделяющийся полимер заполняет все пустоты и неровности трубы, что обеспечивает более надежное соединение.
Комплекты заделки стыков в наличии на складе
Все размеры, справедливые цены.
Эксплуатационные качества термоусаживаемых муфт
Муфты термоусаживаемые имеют следующие эксплуатационные качества:
- возможность полной герметизации стыка;
- длительный срок эксплуатации;
- выдающаяся прочность и надежность;
- экологичность, биологическая нейтральность, отсутствие какого-либо вреда человеческому здоровью;
- стойкость к химическому воздействию;
- стойкость к негативным влияниям окружающей среды.
| Типоразмер | Пенопакет монтажный | dмм | Муфта ПЭ | Лента термоусаживаемая (размеры одного отрезка) | Пластина замковая(размеры одного отрезка) | Клей адгезивный(размеры одного отрезка) | ||||
| Dмм | Lмм | hмм | Lмм | Lмм | hмм | hмм | Lмм | |||
| 32х110 | 32х110 | 32 | 110 | 500 | 150 | 445 | 150 | 100 | 50 | 395 |
| 32х125 | 32х125 | 32 | 125 | 500 | 150 | 490 | 150 | 100 | 50 | 442 |
| 38х110 | 38х110 | 38 | 110 | 500 | 150 | 490 | 150 | 100 | 50 | 395 |
| 38х125 | 38х125 | 38 | 125 | 500 | 150 | 490 | 150 | 100 | 50 | 442 |
| 45х125 | 45х125 | 45 | 125 | 500 | 150 | 490 | 150 | 100 | 50 | 442 |
| 57х125 | 57х125 | 57 | 125 | 500 | 150 | 490 | 150 | 100 | 50 | 442 |
| 76х140 | 76х140 | 76 | 140 | 500 | 150 | 540 | 150 | 100 | 50 | 490 |
| 89х160 | 89х160 | 89 | 160 | 500 | 150 | 605 | 150 | 100 | 50 | 552 |
| 108х180 | 108х180 | 108 | 180 | 500 | 150 | 665 | 150 | 100 | 50 | 615 |
| 133х225 | 133х225 | 133 | 225 | 500 | 150 | 810 | 150 | 100 | 50 | 756 |
| 159х250 | 159х250 | 159 | 250 | 500 | 150 | 885 | 150 | 100 | 50 | 835 |
| 219х315 | 219х315 | 219 | 315 | 500 | 150 | 1100 | 150 | 100 | 50 | 1040 |
| 273х400 | 273х400 | 273 | 400 | 700 | 225 | 1360 | 225 | 100 | 100 | 1336 |
| 325х450 | 325х450 | 325 | 450 | 700 | 225 | 1520 | 225 | 100 | 100 | 1493 |
| 426х560 | 426х560 | 426 | 560 | 700 | 225 | 1860 | 225 | 100 | 100 | 1838 |
| 530х710 | 530х710 | 530 | 710 | 700 | 225 | 2400 | 225 | 100 | 100 | 2309 |
| 630х800 | 630х800 | 630 | 800 | 700 | 225 | 2700 | 225 | 100 | 100 | 2597 |
| 720х900 | 720х900 | 720 | 900 | 700 | 450 | 3000 | 450 | 100 | 100 | 2926 |
| 820х1000 | 820х1000 | 820 | 1000 | 700 | 450 | 3300 | 450 | 100 | 100 | 3240 |
| 920х1100 | 920х1100 | 920 | 1100 | 700 | 450 | 3650 | 450 | 100 | 100 | 3554 |
| 1020х1200 | 1020х1200 | 1020 | 1200 | 700 | 450 | 4000 | 450 | 100 | 100 | 3868 |
Пример условного обозначения:
Компл. изол. стыков_муфтовый_57х125
Составляющие комплекта изоляции стыка муфтового:
— держатели провода ОДК — 4 шт. (6 шт. для труб Ø530 мм и выше)
— гильзы для соединения провода ОДК — 2 шт.(3 шт.)
— пробка дренажная — 1 шт. (2 шт. для оболочки Ø400 мм и выше)
— пробка коническая — 1 шт. (2 шт. для оболочки Ø400 мм и выше)
— пенопакет монтажный — 1 шт.
— муфта термоусаживаемая ПЭ — 1 шт.
— лента термоусаживаемая — 2 шт.
— пластина замковая — 2 шт.
— клей адгезивный — 2 шт.
Примечание:
Дозированные компоненты ППУ (А и Б) поставляются в виде пенопакетов или специальных емкостей
Источник: https://www.sktk-ppu.ru/production/ppu/komplekt-izolyatsii-stykovogo-soedineniya-muftovyy/
Термоусаживаемые муфты для изоляции ппу
Термоусаживаемые муфты для изоляции ппу
Применение термоусаживаемых муфт при гидротеплоизоляции стыков, отвечающих требованиям ПАО «МОЭК», позволяет обеспечить длительную безаварийную работу трубопроводов в ППУ-изоляции в соответствии с требованиями ГОСТ 30732 – 2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой». Срок службы трубопровода в ППУ-изоляции составляет не менее 30–ти лет. Термоусаживаемые муфты должны обеспечивать долговечность стыков, равную сроку службы трубопровода.
Мы производим муфты:
- термоусаживаемые для труб в ППУ-изоляции (в полиэтиленовой оболочки) диаметром от 110 до 1600мм, со стандартной длиной 500, 600, 700мм. При необходимости длина может быть изменена
- термоусаживаемые для изоляции стыков гибких трубопроводов с ППУ-изоляцией, D=100-250мм, L= 800мм.
- термоусаживаемые для ремонтных работ, произвольной (по заказу) длины, max. L=2800мм, D=110-315мм.
- из листовой стали с оцинкованным покрытием для труб в оцинкованной оболочке диаметром от 110 до 1600мм.
Для производства муфт используются полиэтиленовые оболочки, изготавливаемые по ГОСТ 30732-2006.
Все термоусаживаемые муфты, производимые ООО «ПК СТиМ» поступают на объект заказчика с расфасованными в коробках комплектами для теплогидроизоляции стыков (КЗС).
Цены указаны в рублях, без НДС.
от 20.02.2018г.
| № | Диаметр трубы х диаметр оболочки, мм | Длинна муфты, мм | Стоимость муфты, руб. | Стоимость КЗСл(Т), руб. | Стоимость КЗС(Т), руб. | Стоимость КЗС(ЭС), руб. |
| 1 | 38 х 110 | 500 | ||||
| 2 | 38 х 110 | 600 | ||||
| 3 | 57 х 125 | 500 | ||||
| 4 | 57 х 125 | 600 | ||||
| 5 | 76 х 140 | 500 | ||||
| 6 | 76 х 140 | 600 | ||||
| 7 | 89 х 160 | 500 | ||||
| 8 | 89 х 160 | 600 | ||||
| 9 | 108 х 180 | 500 | ||||
| 10 | 108 х 180 | 600 | ||||
| 11 | 108 х 200 | 500 | ||||
| 12 | 108 х 200 | 600 | ||||
| 13 | 133 х 225 | 500 | ||||
| 14 | 133 х 225 | 600 | ||||
| 15 | 159 х 250 | 500 | ||||
| 16 | 159 х 250 | 600 | ||||
| 17 | 159 х 280 | 500 | ||||
| 18 | 159 х 280 | 600 | ||||
| 19 | 219 х 315 | 500 | ||||
| 20 | 219 х 315 | 600 | ||||
| 21 | 219 х 355 | 700 | ||||
| 22 | 219 х 355 | 600 | ||||
| 23 | 273 х 400 | 700 | ||||
| 24 | 273 х 400 | 600 | ||||
| 25 | 325 х 450 | 700 | ||||
| 26 | 325 х 450 | 600 | ||||
| 27 | 377 х 500 | 700 | ||||
| 28 | 377 х 500 | 600 | ||||
| 29 | 426 х 560 | 700 | ||||
| 30 | 426 х 560 | 600 | ||||
| 31 | 426 х 630 | 700 | ||||
| 32 | 426 х 630 | 600 | ||||
| 33 | 530 х 710 | 700 | ||||
| 34 | 530 х 710 | 600 | ||||
| 35 | 630 х 800 | 700 | ||||
| 36 | 630 х 800 | 600 | ||||
| 37 | 720 х 900 | 700 | ||||
| 38 | 720 х 900 | 600 | ||||
| 39 | 820 х 1000 | 700 | ||||
| 40 | 820 х 1000 | 600 | ||||
| 41 | 920 х 1100 | 700 | ||||
| 42 | 920 х 1100 | 600 | ||||
| 43 | 1020 х 1200 | 700 | ||||
| 44 | 1020 х 1200 | 600 | ||||
| 45 | 1220 х 1425 | 700 | ||||
| 46 | 1220 х 1425 | 600 | ||||
| 47 | 1420 х 1600 | 700 | ||||
| 48 | 1420 х 1600 | 600 |
Прайсовая стоимость может изменяться в зависимости от объема заказа и условий оплаты!
Термоусаживаемые муфты производятся по ТУ 5772-001-16878992-2014, соответствуют СТО СРО НП «МСК» 1.12-2013, и превосходит требованиям EN-489, ГОСТ 30732-2006, СП 41-105-2002
Состав КЗСл (Т): компоненты ППУ в ПЭ таре, герметик (аппликатор), пробки вварные и дренажные, держатели провода, гильзы обжимные, припой.
Состав КЗС (Т): компоненты ППУ в ПЭ таре, герметик (аппликатор), термоусадочное полотно, замковые пластины, пробки вварные и дренажные, держатели провода, гильзы обжимные, припой.
Состав КЗС (ЭС): компоненты ППУ в ПЭ таре, лента электросварная, пробки вварные и дренажные, держатели провода, гильзы обжимные, припой.
Источник: https://www.pkstim.ru/pages/mufta.html
Термоусаживаемые муфты (ТУМ) в Санкт-Петербурге
Трубы в ППУ изоляции от «ТИЗ» :: Термоусаживаемые муфты
Муфта термоусаживаемая (термоусадочная) (ТУМ)
Муфта термоусаживаемая (ТУМ) применяется в теплоснабжении для заделки стыков труб на теплотрассе, обеспечивая герметичное соединение стыковых соединений.
Трубы ППУ не имеют слоя пенополиуретана на концах. При соединении труб необходимо дополнительно изолировать места сварки. Для этих целей используют термоусадочные муфты. Муфты надежно фиксируются в местах соединения труб и позволяют заливать полиуретан для защиты трубопроводов.
МуфтаДлинаТолщина стенки, ммВес муфты,ммЦЕНАDLММРУБ110 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1000 1100 1200
| 500 | 3,0 | 0,6 | 337 | СКИДКА |
| 500 | 3,0 | 0,7 | 356 | СКИДКА |
| 500 | 3,0 | 0,7 | 430 | СКИДКА |
| 500 | 3,0 | 0,8 | 460 | СКИДКА |
| 500 | 3,0 | 0,9 | 495 | СКИДКА |
| 500 | 3,2 | 1,1 | 555 | СКИДКА |
| 500 | 3,5 | 1,3 | 640 | СКИДКА |
| 500 | 3,9 | 1,6 | 730 | СКИДКА |
| 500 | 4,4 | 2,0 | 870 | СКИДКА |
| 500 | 4,9 | 2,5 | 1080 | СКИДКА |
| 500 | 5,6 | 3,3 | 1600 | СКИДКА |
| 700 | 6,3 | 5,8 | 1700 | СКИДКА |
| 700 | 7,0 | 7,2 | 2170 | СКИДКА |
| 700 | 7,8 | 1,1 | 2550 | СКИДКА |
| 700 | 8,8 | 11,2 | 2950 | СКИДКА |
| 700 | 9,8 | 14,0 | 3700 | СКИДКА |
| 700 | 11,1 | 17,9 | 4400 | СКИДКА |
| 700 | 12,5 | 22,6 | 5600 | СКИДКА |
| 700 | 14,0 | 28,5 | 6400 | СКИДКА |
| 700 | 15,6 | 35,2 | 7500 | СКИДКА |
| 700 | 17,2 | 42,6 | 10500 | СКИДКА |
| 700 | 18,2 | 49,5 | 10900 | СКИДКА |
Как проверить правильность установки ТУМ
Правильность монтажа термоусаживаемой муфты можно определить по нескольким параметрам:
- при визуальном осмотре не должно быть никаких зазоров между муфтой и основной трубой (на расстоянии 200 мм);
- по всей окружности манжеты на основную трубу должен выступить расплавленный клей;
- пробки в технологических отверстиях могут возвышаться над изоляцией не больше, чем на 2 мм.
Правильный и качественный монтаж термоусаживаемой муфты обеспечивает защиту основной трубе и, соответственно, продлевает срок ее эксплуатации. Использование СОДК поможет вовремя обнаружить слабые места трубопровода и провести ремонт до разрушения трубы.
Термоусаживаемые муфты
Термоусаживаемая муфта благодаря своей простой конструкции и способу монтажа обеспечивает герметичный стык труб ППУ, т.е. стык получается полностью заизолирован.
Пенополиуретан заливается уже после монтажа муфты в специальные отверстия и постепенно расширяется в закрытом объеме, тем самым заполняя все пустое пространство предоставленного объема полости.
Совет
Материал термоусадочных муфт – термостабилизированный полиэтилен низкого давления высокой плотности, ГОСТ 16388.
Наша компания поставляет термоусаживаемые муфты стандартной длины (от 500 до 700мм), а также нестандартной (до 1400мм). Заизолировать ими можно трубы с диаметрами от Ду100 до Ду1200 мм. Также возможно изготовление по чертежам Заказчика и спец проектам. Самое главное, все параметры зависят от длины и диаметра стыка трубопровода. Гарантийный срок на этот вид продукции 12 месяцев.
Особенности монтажа термомуфты на стык
Стык двух труб в ППУ изоляции представляет собой стальной диаметр и диаметр полиэтиленовой трубы. Промежуток между ними требуется заполнить пенополиуретаном. Самое основное – это сделать так, что бы трубопровод в ППУ изоляции стал одним целым.
Термомуфта одевается на трубопровод перед монтажом и сваркой отдельных труб, а накладывается на место стыка уже после процесса сварки. Посредством газовой горелки (пламя должно быть температурой 80-100С) производиться нагрев специального термоклея.
Термоклей, в свою очередь соединяет в одно целое термоусаживаемую муфту и оболочку трубы ППУ. В итоге, получается цельная труба, так сказать «сшитая» из двух труб ППУ, термомуфты и термоклея.
Далее требуется дождаться пока стальная труба остынет до температуры равной температуре окружающей среды и можно заливать пенополиуретан. Компоненты ППУ (пенополиуретан) заливается в полость между стальной трубой и муфтой, предварительно правильно перемешанные и дозированные.
Стоит отметить, что трубы в ППУ чаще всего бывают с системой ОДК (оперативно-дистанционного контроля) и этот момент нужно учесть при монтаже муфт. Провода системы ОДК после сварки зачищаются, обезжириваются и соединяются.
Качество соединения можно проверить методом «прозванивания» специальным индикатором. Кабель ОДК не должен быть натянут как струна, это может привести к самопроизвольному разрыву при изменении температуры. Но и не должны свисать.
Производители труб ППУ всегда делают специальный припуск для проводов данной системы, поэтому волноваться, что не хватит длины не стоит.
Обратите внимание
Весь процесс монтажа термомуфт должен производить специально обученный персонал. Если квалификация ваших специалистов в данном деле недостаточная, то мы готовы осуществить их обучение в двух дневный срок.
Теплотрасса или технологическая система трубопроводов в ППУ изоляции может прослужить 50 и более лет только при правильном квалифицированном монтаже, а также выборе высококачественных термоусаживающих муфт, которые у нас всегда имеются.
Постоянным клиентам мы предоставляем хорошие скидки и рассрочки платежа, так что работать с нашей компанией по направлению термоусаживающих муфт особенно выгодно и приятно!
Источник: https://skyprom.ru/shop/truby-v-ppu-izolyatsii/komplekty-zadelki-styka-ppu-trub/termousazhivaemye-mufty/
Особенности хранения, транспортировки и использования
Срок службы любого изделия не сократится если его правильно хранить, перевозить и применять. В отношении термоусадочных муфт обязательным представляется соблюдение таких правил:
- не допускать перегрева свыше 30-градусной температуры, поэтому организовывать хранение и транспортировку соответствующим образом;
- хранение должно быть одноярусным или с применением межъярусных прокладок;
- для хранения и транспортировки предусматривается вертикальное расположение, позволяющее не допустить овализацию;
- допустимо использовать принцип матрешки, вставляя изделия меньшего диаметра в более крупные;
- удалять защитную упаковку позволяется только непосредственно перед монтажом;
- успешность монтажа возможна только при проведении его при температуре выше -15º С;
- более чем пятиградусное значение несоосности при стыковке не допустимо;
- монтаж недопустимо выполнять при попадании влаги на поверхность труб. От проникновения осадков должно предохранять хотя бы временное укрытие, а соединяемые поверхности следует поддерживать в сухом состоянии. Попадание под манжету влаги категорически недопустимо.
Термоусадочными муфтами пользуются при прокладке магистральных линий, где они проявляют превосходные эксплуатационные свойства. невзирая на особенности климатических условий. Экономичные и простые в установке изделия отменно защищают сварные стыки труб ППУ, избавляя от необходимости дополнительно проводить гидро- и теплоизоляционные работы.
Муфта термоусадочная для труб ППУ в изоляции
реализует оптом и в розницу термоусаживающие муфты для ППУ труб. Они применяются при монтаже трубопроводов различного назначения. Данный элемент необходим для надёжной изоляции стыков между участками трубопровода.
Исключается смещение, деформация, а значит – риск утечки. Если трубы исправны и нет утечек, значит, потребитель получает воду/тепло, нет лишних расходов на обслуживание и ремонт.
Следовательно, такие изделия обеспечивают экономию и безопасность эксплуатации трубопроводных систем.
Размеры муфт ППУ
| Оболочка | Диаметр стальной трубы | Внутренний диаметр муфты | Толщина муфты |
| D,мм | d1,мм | d,мм | s,мм |
| 90 | 32 | 105 | 2,0 |
| 110 | 38 | 130 | 2,5 |
| 125 | 57 | 145 | 2,5 |
| 140 | 76 | 160 | 3,0 |
| 160 | 90 | 180 | 3,0 |
| 180 | 109 | 200 | 3,0 |
| 200 | 109 | 220 | 3,0 |
| 225 | 134 | 250 | 3,5 |
| 250 | 160 | 275 | 4,0 |
| 280 | 160 | 300 | 6,0 |
| 315 | 220 | 335 | 5,0 |
| 355 | 220 | 375 | 5,0 |
| 400 | 274 | 425 | 6,5 |
| 450 | 324 | 475 | 7,0 |
| 500 | 324 | 515 | 9,0 |
| 560 | 427 | 590 | 9,0 |
| 630 | 529 | 653 | 11,0 |
| 710 | 529 | 745 | 9,0 |
| 800 | 629 | 840 | 12,5 |
| 900 | 719 | 940 | 14,0 |
| 1000 | 819 | 1045 | 15,5 |
| 1100 | 919 | 1155 | 17,0 |
| 1200 | 1019 | 1265 | 18,0 |
Также хороши эти изделия простотой монтажа. Устанавливается муфта на трубы ППУ быстро, и так же без труда демонтируется при необходимости замены отдельных участков системы.
Для этого применяется специальный термоклей, которым изделие приваривается к пенополиуретановой оболочке.
Изначальный диаметр такой насадки выше, чем у оболочки, но после термоусадки, он уменьшается, позволяя получить максимально плотное соединение. При усадке изделие не деформируется.
Муфта термоусадочная для труб ППУ
У нас вы можете заказать на трубы муфты ППУ отличного качества. Это продукция ведущих производителей. В наличии имеются изделия разных габаритов – длины, диаметра. Если у вас есть какие-либо вопросы, можете задать их нашим сотрудникам. Это поможет ускорить и упростить выбор и оформление заказа. Так же если вам нужно приобрести лист нержавеющий, то вам сюда.
