Как соединить металлические трубы без сварки и резьбы

При ремонте и замене квартирных трубопроводов, монтаже стояков не все соединения можно проварить. На трубе, вплотную прилегающей к стене, невозможно нарезать резьбу. Для стыка понадобятся приспособления безрезьбового соединения стальных труб.

Используя их, монтируют магистральные и технологические трубопроводы для транспортировки газа, нефти, химических реагентов, насыщенного пара. При соединении труб без сварки исключен риск коррозионных разрушений стыков. Защищают металл стягивающие накладки, они образуют герметичные стыки.

Способы соединения металлических труб без сварки

Не все металлы хорошо провариваются, иногда качество швов плохое. Резьбовые стыки недостаточно герметичны, винтовая нарезка на металле со временем разрушается.

Бессварочные соединения технологичные. Приспособления используют на газопроводах высокого давления, при транспортировке разогретых сред. Для монтажа уплотнителей не требуется предварительной подготовки стыков, разделки кромок. Достаточно очистить торцы от грязи, пыли.

Способы соединения металлических труб без сварки:

  1. Хомутная стяжка. Герметичная плотно прилегающая накладка используется для устранения протечек. Ремонт можно сделать быстро.
  2. Фланцевое. Плотность прилегания пластин регулируется болтовым крепежом, герметичность обеспечивает резиновая прокладка.
  3. Монтаж ремонтно-монтажной обоймы. Стык надежно фиксируется в небольшом металлическом корпусе.
  4. Использование муфты Гебо. Фитинг, создающий компрессию, подходит для многократного применения.
  5. Крепление фитингов без резьбы. Образуется неразъемное герметичное соединение высокой прочности.
  6. Краб-системы. Используются для профильного проката.

Для безрезьбовых соединений не требуется специального электрического или газового оборудования, достаточно монтажного инструмента. Для установки устройства не нужна техническая подготовка специалистов.

Достоинства фитингов обжимного типа

Промышленные предприятия производят обжимные фитинги с одним либо с двумя обжимными кольцами, которые и служат для соединения труб без сварки. В результате прессования фитингов во время монтажа, в случае поломки участка трубопровода их нужно будет срезать и заменить. Хотя это и кажется несколько неэкономным, все же профессионалы предпочитают пользоваться именно такими разновидностями фитингов. Подобная приверженность данному способу монтажа труб вызвана в первую очередь тем фактом, что элементы данной конструкции можно устанавливать в таких местах, куда не подобраться ни для выполнения сварки, ни для закручивания резьбы.

соединение стальных труб без сварки и резьбы

Кроме того, среди основных достоинств обжимных фитингов можно перечислить:

  • абсолютную герметичность соединения без необходимости применения сварки или резьбы;
  • высокая надежность стыковки трубы;
  • пресс-фитинги способны достаточно долго выдерживать вибрационную нагрузку трубопровода.

В этой связи соединители данного типа активно применяются в метрологии, газотурбинном и компенсаторном оборудовании, для обвязки приборов КИПиА и в трубопроводах, работающих под высоким давлением.

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

  • прямые предназначены для стыковки двух элементов системы в одной плоскости;
  • переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
  • поворотные, позволяют менять направление потока;
  • торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
  • разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
  • штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Монтажные детали

Соединение без сварки и резьбы возможно благодаря специальным деталям – фитингам. Фитинг (от английского «монтировать») – это элемент, применяемый в следующих случаях:


  • при необходимости выполнить без сварки соединение двух труб, в том числе разного диаметра;

  • для осуществления поворота трассы трубопровода на некоторый угол;
  • для монтажа разветвления трубопровода.

Монтажные детали, предназначенные для выполнения различных функций, имеют свои названия. Для соединения трубопроводов одного диаметра применяются муфты, трубы разных диаметров соединяют переходниками.

Для поворота трассы трубопровода служат отводы, имеющие необходимый угол. Двойное ответвление в перпендикулярном направлении выполняется при помощи тройника, а ещё имеются крестовины, штуцеры, заглушки, коллекторы.

Фитинги бывают резьбовые и обжимные. Поскольку речь идёт о трубных соединениях без сварки и нарезания резьбы, предметом рассмотрения будут служить сравнительно недавно появившиеся обжимные фитинги, иначе называемые компрессионными.

Использование муфты Гебо

Соединить металлическую трубу без сварки поможет специальное компрессионное устройство. Муфта Гебо представляет собой металлический фланец с гайкой, внутри которого три кольца: зажимное конусообразное, прижимное, уплотняющее. Для создания прочного соединения важно придерживаться технологии монтажа.


Муфта Гебо

Основные этапы крепления муфты:

  • Подготовка торцов предусматривает:

— выравнивание среза;

— зачистку заусениц;

— снятие слоя краски или эмали, с оцинкованных труб счищают защитный слой (муфта предохраняет соединение от окисления).

  • На одну из заготовок надевают гайку, зажимное кольцо, верхней частью конуса направленное к гайке.
  • Производят сборку муфты Гебо: на уплотняющее кольцо надевают прижимное, затем уплотняющее, его разворачивают в сторону корпуса, надетого на другую трубу, вставляют в корпус.
  • Муфту сначала сжимают до неподвижности, чтобы гайка не проворачивалась. Ее затягивают, оставляя несколько витков.
  • Проверяют герметичность стыковки. После этого гайку заворачивают до конца.


Строение муфты Гебо

Корпус муфты делают из прочной нержавеющей стали или цветного металла. Крепеж можно использовать после демонтажа трубопровода, достаточно заменить уплотняющее резиновое кольцо.

Использование муфту Гебо разрешено на системах горячего водоснабжения. По нормам температура теплоносителя не должна превышать +80°С. При высокой температуре уплотнитель придется менять.

Соединения с односторонним и двусторонним зажимом и резьбой


Фитинг с односторонним зажимом представляет собой как бы половину описанной выше муфты. С одной стороны осуществляется присоединение трубопровода, другая сторона является отводом с внутренней или наружной резьбой.

Куда может быть вкручен кран или отвод. Является, по сути, тройником. Соединение с двусторонним зажимом может быть использовано для быстрого монтажа перпендикулярного отвода трубопровода без применения сварки.

Для монтажа и ремонта труб отопления и горячего водоснабжения фирмой выпускается полный набор арматуры, снабжённой эластичными прокладками, способными работать при температуре +95°С.

Все эти фитинги, как и описанные выше, являются универсальными и с их помощью может производиться соединение полипропиленовых труб.

В ассортименте арматуры Gebo представлены соединительные устройства для магистральных трубопроводов большого диаметра, предназначенных для подземной укладки. Соединение труб в таких трубопроводах также можно осуществлять без сварки и резьбы.

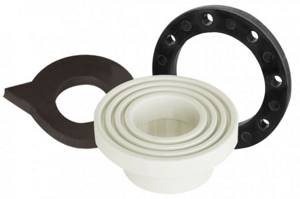

Фланцевое соединение

Фланцы представляют собой толстый диск с центральным отверстием, равным диаметру трубы и боковыми для болтового крепления. Фланцы устанавливают на участках, которые периодически приходится ревизировать:

  • при врезке съемных заглушек, к ним фланец приваривают в заводских условиях;
  • для установки приборов учета (водомеров, теплосчетчиков);
  • монтаже запорной арматуры (различных задвижек, кранов).


Фланцевое соединение металлических труб

Разъемное безрезьбовое соединение металлических труб формируют, плотно насаживая диски на края труб. При стягивании пластин за счет резиновой кольцевой прокладки создается герметичное стыковое соединение, выдерживающее высокое давление. Уплотнитель между фланцами на водопроводах меняют при появлении утечек. При транспортировании горячих или аммиачных сред (канализационных стоков) раз в три-пять лет.

Пластиковые

Если вам нужно собрать пластиковый трубопровод, можно воспользоваться компрессионными фитингами, которые работают по тому же принципу, что и муфта Гебо. Чаще всего таким способом соединяют металлопластиковые и ПВХ трубы.


Схема монтажа компрессионного фитинга

Также иногда для этих целей используют специальный клей. Процесс монтажа в этом случае осуществляется предельно просто:

  1. места стыка намазываются специальным клеем;
  2. затем детали проворачиваются на пол оборота;
  3. в таком положении их следует удерживать, пока не застынет клей.

Надо сказать, что подобное соединение получается достаточно прочным, так как клей растворяет смежные поверхности, и, по сути, сваривает их.


Схема склеивания деталей трубопровода

Для сборки металлопластиковых трубопроводов используют также обжимные фитинги. Однако, для этого нужен специальный инструмент, который позволяет их спрессовывать.

Для выполнения временного ремонта, также можно использовать хомуты, описанные выше.

Вот, пожалуй, и все наиболее эффективные способы соединения труб без сварки, с которыми я хотел вас ознакомить.

Установка ремонтно-монтажных обойм

Прочные бессварочные стыки получаются при использовании специальных трубных накладок, стягивающихся между собой. По сути, ремонтно-монтажная обойма – разновидность хомута. Она монтируется на аварийных участках. Особенность такого способа безрезьбового соединения – универсальность. Есть обоймы-тройники, крестовины. Литой корпус в виде двух половинок втулки легко монтируется, достаточно надеть обойму на трубу, затянуть 4 болта – для них в угловых ушках есть отверстия. Герметичность обеспечивает резиновый уплотнитель – разрезанный вдоль кусок шланга.


Ремонтно-монтажная обойма

Обоймы применяют для технологических трубопроводов, на которых нужно быстро устранять протечки. Их можно устанавливать на длительный период или до ближайшего ремонта. Перед сборкой литой корпус разбирают, должно получиться две половинки. Надевают на стык или ремонтируемый фрагмент так, чтобы прокладки плотно облегали трубу. После этого в ушки вставляют болты, затягивают на них гайки. Обоймы считаются расходным материалом у сантехников.


Комплект ремонтно-монтажной обоймы для соединения стальных труб

Сочленение труб с помощью хомутов, фланцев и обойм

Простейшие устройства для быстрого ремонта и сочленения труб, обычно крепятся болтами и состоят из двух частей, которые надеваются на трубу и с помощью резинового уплотнителя фиксируются в нужном месте. Исключением является фланцевое соединение газовых труб, которое стягивается болтами через резиновую прокладку с целью замены отрезка магистрали.

Замена металлических и пластиковых стоков канализации при ремонте также основывается на замене повреждённых участков с установкой резиновых уплотнителей без стягивания потому, что в них нет давления. Здесь главным является не допустить протечки, стекающей самотёком воды и появления запахов.

Быстрая врезка или ремонт при помощи хомутов и обойм не является абсолютно надёжным, особенно в системах с высоким давлением и температурой носителя, и является временной мерой. Хомуты различных конструкций представляют собой неразъёмные или разъёмные трубообразные конструкции и затягиваются через прокладки на местах прорыва с помощью болтов.

Они рассчитаны на диаметр всех используемых труб вплоть до 1520 мм и бывают одинарными, двойными или тройными. Отличаются быстрым монтажом на повреждённом участке, но требуют аккуратной и последовательной затяжки болтов без перекосов и деформации уплотнителей.

Соединение при помощи ремонтных обойм более надёжно потому, что они представляют собой литой корпус из окрашенного металла, состоящий из двух разъёмных частей. При этом способе также используется резиновая толстостенная прокладка, а обе части соединяются болтами.

Установка хомутов и обойм производится в следующей последовательности:

  • аварийный участок должен быть тщательно очищен от металлической стружки, неровностей, ржавчины и иных загрязнений;
  • в случае наложения хомута на место повреждения наматывается резиновая накладка и герметизируется;
  • если монтируется ремонтная обойма, то надевается резиновый уплотнитель, разрез которого смазывается силиконовым герметизирующим составом;
  • затем последовательно и без перекосов затягиваются болты, в случае обоймы крест-накрест.

Ремонтные обоймы позволяют осуществить крестообразную или Т-образную врезку, а также используются при соединении двух участков трубопровода.

Важно при монтаже не допускать перекоса уплотнителя, не перетягивать болты и после подачи жидкости под давлением заново убедиться в эффективности ремонта и герметичности соединения.

Применение хомутов

Универсальные накладки надевают на трещины, чтобы устранить течь. Ими можно соединить трубы без сварки резьбы. Для герметичности используют уплотняющие прокладки. Хомуты делают из металла или плотного герметичного материала. По прочности соединения хомуты сопоставимы со сваркой. Конструкции накладок:

  • широкие и узкие в виде разъемных колец с отверстиями для болтов;
  • в виде металлической скобы, фиксирующей герметичную прокладку;
  • сложной геометрии для крепления к стене или двух трубопроводов между собой.


Хомут для крепления металлических труб

Хомуты для устранения протечек изготавливают из подручных материалов. Фиксируют на трубе скотчем или проволокой.

Способов механического соединения много. Всегда можно выбрать что-то подходящее для ситуации. А сварочный аппарат на время монтажа трубопровода или металлоконструкции можно не доставать.

Крепление профтруб

Профильные трубы, использующиеся для изготовления несущих конструкций, чаще всего соединяются сваркой. В том случае, если такая трубная конструкция должна быть разборной, необходимо производить соединение профильных труб без сварки. С этой целью применяются различные крепёжные элементы и хомуты.

Широкое распространение получили так называемые краб-системы, которые представляют собой штампованные из листового металла фигурные скобы.

Краб-системы позволяют осуществлять различные варианты стыковок двух, трёх и четырёх профильных труб в разных плоскостях.

Углы, образованные соединяемыми такой системой трубами, всегда составляют 90°. С помощью краб-систем удобно собирать временные конструкции из профильных трубных элементов, например, строительные леса. Затяжка системы производится резьбой болтовых соединений.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы – фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор – сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

  • Компрессионные.
  • Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения – скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат – электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Коротко о главном

Пластиковые трубы изготавливают из трёх видов сырья: полиэтилен, полипропилен, поливинилхлорид. Металлические делают в основном из стали и меди, реже используется чугун. Для установки отопительной системы или водоснабжения чаще всего используют полипропилен и сталь.

Есть ряд способов, как соединить трубы из разных материалов: с применением фитингов, крепежей Гебо, фланцев, накладка обоймы, крепление типа «краб» или хомуты. Сварка подходит только для соединений однородных материалов, но если на пластиковую трубу надет металлический наконечник, то можно использовать и этот способ.

Все перечисленные методы не являются кустарными и комплектующие для их применения есть в свободной продаже. Главное разобраться с самой системой и приобрести нужные крепления подходящего размера.

Оценок 0

Прочитать позже

Немного о трубах

Перед соединением труб из металла и пластика следует рассмотреть их по отдельности.

Чаще всего для обогрева и канализации в помещениях используются трубы из чугуна, стали, меди и пластика. Медные более «мягкие» в обработке, но и стоимость у них выше, поэтому широкого распространения они не получили.

Металлические делятся на такие подвиды:

  1. Стальные. Они нередко подвержены коррозии, а внутренний диаметр по мере зарастания ржавчиной или налётом становится только меньше, что приводит к необходимости частой смены или очистки системы.
  2. Оцинкованные. Очень сложный материал для сборки или монтажа трубопровода, но его главная особенность в том, что трубы из «оцинковки» менее подвержены коррозии и наростам.
  3. Нержавеющая сталь. Её достаточно непросто обрабатывать, а рыночная стоимость самая большая из всех.

Муфтовое соединение металла и пластика
Муфтовое соединение металла и пластика Источник san-kras.ru
Пластиковые трубы делаются из таких материалов:

  1. Полиэтилен. Он очень мягкий и пластичный, но непригоден для воды с высокой температурой – при +80 °С начинается деформация материала и появляются течи.
  2. Полипропилен. Свободно выдерживает температуру воды до +90 °С, что позволяет использовать такие трубы даже для систем отопления. Полипропилен отличается небольшим весом, что делает его монтаж удобным.
  3. Поливинилхлорид. Его используют для производства канализационных труб, так как для отопления и водоснабжения этот материал непригоден.

На заметку! Температура теплоносителя в отопительных системах не превышает 85 °C, а если нет жестоких морозов, то достаточно и около 60 °C, а для тёплого пола и 25–35 °C.

Пластиковые трубы с переходниками
Пластиковые трубы с переходниками Источник stroikairemont.com

Особенности и характеристики соединяемых труб

В квартире, частном доме используют разные виды трубного проката. В многоквартирных домах для транспортировки воды традиционно использовали стальной прокат. Сейчас его меняют на пластик или металлопластик, реже на медный прокат. Канализационная система делалась из чугуна.

ЧИТАТЬ ТАКЖЕ: Как соединить асбестовые трубы: муфты для асбестоцементных труб с пластиковыми, соединение между собой с металлической трубой

Монтаж труб нередко связан с врезкой в систему из разнородных материалов. Сваркой такие участки соединить невозможно – у них разная температура плавления. Скрепляющие переходники выпускают с резьбой и без нее, действующие как уплотнители.

Необходимые инструменты и принадлежности

  • Пластиковая манжета, имеющая переход с имеющегося диаметра на нужный.
  • Сантехнический герметик.
  • Смазка для манжеты. Можно использовать бытовое жидкое мыло.
  • Плоская отвертка, молоток и какой-нибудь рычаг. В качестве последнего можно использовать отрезок металлической трубы или деревянный брус.

Чтобы определиться, как демонтировать узел, например, душевую кабину в маленькой ванной комнате (посмотреть дизайн) с нужно знать, как устроено соединение чугунных труб. Внутрь, обязательно, вставляется каболка.

Это льняная нить, пропитанная антисептиком.

Для обеспечения герметичности использовался цемент или раствор на основе серы.

Если соединение на цементе, нужно, аккуратно, легкими постукиваниями молотком по отвертке, выбить весь цемент из соединения.

Обычно, толщина слоя составляет не более 0.5-1 см.

Если же соединение выполнено с использованием серы, понадобится газовая горелка.

Подойдет самая простая бытовая, на основе баллончика с газом или паяльная лампа.

Если горелки в хозяйстве не нашлось, можно пойти другим путем.

Труба обрезается по краю стыка, и раствор высверливается тонким сверлом.

Затем удаляется при помощи отвертки или небольшой стамески. Но такой способ более трудозатратный, и лучше все же газовую горелку приобрести.

Пламенем горелки, равномерно, разогревают трубу и видимую часть раствора.

При этом, из сифона под раковиной на кухне может выделятся очень неприятный и стойкий запах.

Поэтому, нужно, обязательно, обеспечить вентиляцию помещения, а работать необходимо в противогазе или угольном респираторе.

При разогревании, обеспечьте равномерность прогрева серы и самой трубы.

Если продолжительно направлять пламя в одну точку, из-за разности температур труба может треснуть.

Местами, сера начинает вытекать, но это необязательное условие.

Достаточно, добиться ее размягчения по всей массе.

Размягченную серу понемногу выковыривают из соединения, одновременно пытаясь раскачать удаляемую трубу. Если извлекается тройник, удобно его проворачивать при помощи рычага.

Лучше эту работу выполнять вдвоем – один расшатывает трубу или тройник, другой выдвигает в сторону.

После извлечения ненужного участка трубы, раструб нужно тщательно очистить от остатков цемента и грязи.

Снаружи, это можно сделать, слегка постукивая молоточком, а изнутри – при помощи отвертки или тонкого зубила.

Если каболка очень сильно прилипла к поверхности трубы, для удаления ее остатков можно воспользоваться металлической щеткой.

Не забывайте сразу заткнуть отверстие трубы за раструбом тряпкой или целлофановым кульком.

Если этого не сделать, наружу могут выйти сливаемые сверху стоки.

А нам нужно внутреннюю поверхность соединения не только хорошо очистить, но и тщательно высушить для наложения герметика.

Да и запахи, идущие из канализации, желательно, перекрыть.

На очищенную и сухую поверхность раструба наносится слой герметика.

Небольшой слой, желательно, также нанести и на наружную поверхность манжеты, в каждую ее канавку.

Затем манжета вставляется в трубу, и легкими ударами молотка загоняется, максимально, глубоко.

Внутри манжеты герметик использовать не нужно. На внутреннюю ее поверхность наносится слой сантехнической силиконовой смазки или жидкого мыла.

Не используйте для этого солидол, литол или машинное масло. Под их влиянием резина со временем может разложиться, и манжета придет в негодность.

Далее, в манжету вставляется новая пластиковая труба. Бывает, что даже при использовании смазки, она входит в манжету очень туго.

В этом случае, противоположный край трубы можно, слегка, подбивать молотком.

При этом, необходимо использовать прокладку из деревянной дощечки или фанеры таким образом, чтобы она перекрывала всю ширину раструба.

Виды и устройство запорной арматуры


Арматура для пластиковых водопроводных труб классифицируется в зависимости от назначения, конструкции, области применения, условий эксплуатации и способа крепления. На выбор устройства влияет материал изготовления – он должен подходить по характеристикам для установки на определенную магистраль.
В зависимости от особенностей применения выделяют следующие виды арматуры:

  • Запорная. Этот класс изделий самый многочисленный – он составляет ¾ всей применяемых устройств. Используют для полного отключения потока носителя в магистрали и ее пуска при необходимости. Запорные изделия включают задвижки, краны и вентили. Их используют для регулировки движения различных сред – газа, пара, воды.
  • Регулирующая. Устройства этого вида запорной арматуры систем водоснабжения имеют клапаны и называются регуляторами уровня жидкости, давления, среды. Они двигаются за счет работы электропривода. Одно из распространенных названий таких моделей – дросселирующая арматура.
  • Предохранительная. Благодаря этим устройствам обеспечивается защита коммуникаций различного назначения от превышения давления сверх допустимых значений. Если этот показатель становится больше нормы, происходит частичный сброс рабочей среды. Предохранительная арматура включает в себя разрывные мембраны, перепускные клапаны, импульсные устройства.
  • Защитная. Основное значение таких механизмов состоит в предотвращении аварий и поломок при недопустимых для магистрали параметрах технологических процессов. Кроме того, механизм предотвращает течение рабочей среды в противоположном направлении. К защитной арматуре относят отключающие и обратные клапаны.
  • Распределительно-смесительная. Она имеет другое название – многоходовая. К таким устройствам относят распределительные клапаны и трехходовые краны. Изделия применяются для смешивания сред или раздачи рабочих потоков по нескольким направлениям.
  • Контрольная. Предназначена для наблюдения и регулирования уровня жидкости в котлах и сосудах.
  • Фазоразделительная. Используется для разделения рабочих сред, находящихся в разных состояниях. К таким устройствам относятся отводчики конденсата и маслоотделители.


Фланцевые задвижки
По способу соединения устройства делятся в соответствии со следующей классификацией:

  • Фланцевые. Эта разновидность фурнитуры представлена круглыми, прямоугольными и треугольными моделями. Квадратные устройства предназначены для сред с ограниченными показателями давления – не выше 2 атмосфер. Круглая форма более предпочтительная – на ее производство затрачивается минимум ресурсов, а по надежности она превосходит другие виды.
  • Бесфланцевые. Ассортимент предлагаемых изделий этого типа довольно обширен по способам ее подсоединения к трубопроводам, патрубкам емкостей и сосудов. Модели этой группы могут быть цапковыми, штуцерными, приварными и муфтовыми.

Запорная арматура устанавливается на ПНД, металлопластиковые, полипропиленовые и магистрали из нержавеющей стали.

Несколько важных моментов выполнения сваривания

Такой инструмент как профессиональный паяльник стоит дорого. Поэтому выгоднее покупать недорогие варианты, если предстоит разовая работа. «Любительские» модели обычно оснащают несколькими ходовыми насадками. Еще лучшим решением будет аренда инструмента. Качество соединений от этого никак не пострадает.

Перед подсоединением паяльника к сети детали насадки помещают на прибор, когда он холодный. Работать с инструментом начинают после того, как индикаторы на нем погаснут.

Время разогрева зависит от нескольких факторов:

  • вида трубной продукции;
  • толщины стенок;
  • диаметра соединяемой конструкции.

Все вышеназванные параметры, как правило, имеются в таблице, прилагаемой к паяльникам.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
