Материалы изготовления трубок для электропроводки

Выбор материала, из которого изготовлен канал, зависит от вида и особенностей помещения, где планируется делать разводку.

Трубы могут быть сделаны из:

пластика;
меди;
латуни;
стали.

При изготовлении изделий из пластика используют поливинилхлорид (ПВХ), полиэтилен высокого (ПВ) и низкого (ПН) давления (Д). Продукция из поливинилхлорида пользуются у потребителей высоким спросом, поскольку она имеет доступную цену, отличается хорошими показателями прочности и устойчивости к высоким температурным режимам. Наиболее распространены ПВХ трубы диаметром от 16 до 60 миллиметров.

У пластиковых изделий внутренняя поверхность гладкая и такая их особенность облегчает проведение работ, связанных с заменой проводников. Они также обладают небольшим весом и устойчивостью к коррозийным процессам. Кроме этого каналы из полиэтилена и поливинилхлорида являются диэлектриками и поэтому их можно считать дополнительным изоляционным контуром.

Труба стальная для электропроводки имеет значительную массу, но при этом она относится к высокопрочным изделиям. Данную продукцию рекомендуют использовать при прокладке каналов в постройках из древесины. Так как сталь относится к хорошим проводникам, то с целью обеспечения безопасности подобную проводку требуется заземлять.

Латунные или медные тонкостенные трубки подойдут в случае проведения монтажа на поверхности стен и при обустройстве скрытой проводки. Гнутся такие изделия легко, и им не требуется декоративное оформление.

Конструкция оголовочной части трубы

Для труб диаметром отверстия 1, 1,5 и 2 метра применяются оголовочные части с вертикально срезанным торцом. Для труб с диаметром отверстия от 2,5 до 8 метров включительно применяются оголовочные части со срезанным по откосу насыпи торцом.

ОКАЙМЛЯЮЩИЕ УГОЛКИ

Окаймляющие уголки служат для придания жёсткости торцам трубы. Устанавливаются окаймляющие уголки по всей длине окружности и только на трубы из гофра 130х32,5 мм диаметром от 1 до 2 метров. На торцевые части труб из гофра 150х50 окаймляющие уголки не устанавливаются, так как трубы с гофром 150х50 имеют достаточную жесткость.

ПРОТИВОФИЛЬТРАЦИОННЫЕ ЭКРАНЫ

Противофильтрационные экраны служат для предотвращения протекания грунтовых вод под тело трубы и размывания грунта, что может привести к разрушению дороги и трубы. Так как экраны не несут никаких силовых нагрузок, изготавливают их из гофрированных листов толщиной 2,5 и 3 мм гофром 130х32,5 мм без придания листам радиуса. Сборка производится с помощью сферических болтов М16.

Крепление противофильтрационного экрана к трубе происходит с помощью уголков противофильтрационного экрана.

Противофильтрационные экраны по своей конструктивности очень разнообразны. Каждый заказчик свои размеры экрана по ширине и высоте, толщине листа и т.д. – в зависимости от проекта. Поэтому каждый противофильтрационный экран необходимо рассматривать в индивидуальном порядке, что приводит к индивидуальной маркировке.

ГОФР 381х142 мм

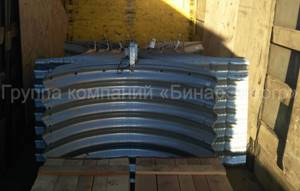

Из гофрированных листов с гофром 381х142мм изготавливаются сборные металлические гофрированные конструкции различной модификации:

Большие полицентрические гофрированные

Коробчатые

Радиусные арочные

Радиусные замкнутые

Средние полицентрические

Правила проведения монтажных работ

До того, как приступать к прокладке кабельной трассы с использованием тонкостенной металлической трубы для электропроводки, нужно ознакомиться с некоторыми важными правилами:

Концы каждого из отрезков трубки следует предварительно очистить от заусенцев и подвергнуть раззенковке.
Максимальный угол изгиба канала из стали равен 90 градусов.
Следует придерживаться ограничения длины отрезков, которое для прямой трубки составляет не более 10 метров и при наличии 2-х изгибов – до 5 метров.
Когда выполняется изгиб, необходимо внимательно следить за соблюдением целостности поперечного сечения трубной продукции.
Кабельный канал монтируют как часть системы, уравнивающей потенциалы (сокращенно СУП).

Если невозможно выполнить условия относительно выбора длины в соответствии с действующими правилами, осуществляют монтаж протяжной коробки, причем без дополнительных стыков.

СУП предполагает, что все проводящие части соединяют в единую систему таким образом, что разность потенциалов будет между ними минимизирована или совсем исключена.

Для этого в ее состав нужно включить:

заземляющее устройство;
главную шину для заземления, которую монтируют в щите учета электроэнергии либо во вводном щитке;
все металлические элементы создаваемой конструкции.

При условии, что все вышеперечисленные правила будут соблюдены, монтажные работы и замену электропроводки удастся значительно облегчить.

КАЧЕСТВО И СКОРОСТЬ ПРОИЗВОДСТВА ГОФРОТРУБ

Высокое качество производимых КТЦ Металлоконструкция сборных ЛМГ, СМГТ и СМГК достигается за счет применения современного оборудования, профессиональных кадров, строгого контроля качества.

Широкая сеть филиалов и складов Комплексного технического в Ульяновске, Москве, Санкт-Петербурге, Ростове-на-Дону, Краснодаре, Крыму, Воронеже, Екатеринбурге, Сургуте, Новосибирске, Иркутске, Хабаровске, Якутске позволяют оперативно удовлетворять потребности партнеров компании и доставлять гофрированные конструкции в короткие сроки.

Прокладка медных и латунных каналов

Трубки для электропроводки из меди не пользуются популярностью среди потребителей по причине высокой цены на них.

Подобные каналы имеют следующие особенности:

по сравнению со стальными изделиями медь и латунь не подвергаются процессам активной коррозии;
их можно быстро смонтировать своими руками, поскольку в продаже имеется широчайший выбор фитингов;
несложное проведение работ обусловлено отличными изгибающими особенностями, которыми обладает труба тонкостенная для электропроводки (про

НАПРАВЛЕНИЯ ИСПОЛЬЗОВАНИЯ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

В настоящее время можно выделить следующие направления использования сборных металлических гофрированных конструкций:

— строительство водопропускных сооружений
— строительство защитных сооружений
— строительство инженерных сооружений
— строительство промышленных и транспортных объектов.

В России наибольшее распространение МГК получили при строительстве малых искусственных сооружений (ИССО) в транспортном строительстве.

Из изогнутых по радиусу стальных листов собираются трубы или арки, которые засыпаются грунтом. Металлическая оболочка в виде гофрированного листа работает совместно с грунтом, который принимает часть нагрузки (сжимающие усилия).

На изготовление металлических гофрированных конструкций (МГК) ведется на 3-х производственных линиях, оснащенных современным оборудованием иностранного производства.

Преимущества металлических трубок для каналов

Главными достоинствами, которыми обладают трубы из металла для электропроводки, считаются:

стойкость к разным температурным режимам;
стабильность размеров;
износостойкость;
устойчивость к УФИ;
практичность;
надежность;
разнообразие решений.

Металлические трубки для электропроводки могут обеспечивать качественную защиту каналов от влажности, грызунов, перепадов температуры и механических воздействий. Их используют в течение длительного времени, особенно, если они имеют защитный слой. Данным изделиям специальное обслуживание не требуется.

Благодаря большому разнообразию диаметров, параметров и прочих характеристик труб для электропроводки из металлов, есть возможность без проблем выбрать нужный вариант каналов для прокладки кабеля, соответствующий личным предпочтениям потребителей.

Металлические трубки при условии соблюдения правил эксплуатации не меняют своих размеров и формы. Их используют для прокладки внутренней и внешней (скрытой и открытой) проводки как в обогреваемых, так и в неотапливаемых помещениях. Также есть специальная труба для прокладки кабеля под землей, которая именно для этого предназначена.

Как работает металлогофра

Гофрированный металлический шланг работает по принципу сдерживающего барьера при высоком давлении на рукав с проводкой. Особенно это касается устройства кабеля в почве. Ребрами жесткости здесь выступают звенья тубы.

Если взять для сравнения гладкостенные и гофрированные трубы с равным условным диаметром, площадь второй будет значительно больше, чем первой. Здесь можно отследить принцип действия защитного канала по формуле из школьного курса общей физики:

P=F/S,

где значения трактуются так:

P – давление на трубу;
F – сила, которая действует на поверхность перпендикулярно ее плоскости;
S- площадь искомой поверхности.

Проанализировав формулу, становится понятно: чем больше общая площадь поверхности, которая подвергается механическому воздействию (давлению извне), тем меньшим оно является на каждый см2 рукава.

Применение трубной продукции из металла

Когда используют металлические трубы для электропроводки, возможны трудности, связанные с протяжкой кабеля через них. Это можно решить несколькими способами. Самый простой из них – это вставить в канал стальную проволоку, к ее концу прикрепить кабель и потом втянуть его внутрь.

Если труба имеет большую длину, тогда в нее можно поместить шарик, к которому привязана прочная лента или нить. Чтобы сделать его передвижение легче, задействуют тальк. К концу ленты прикрепляют стальную проволоку и помещают в отверстие патрубок воздушного компрессора, после чего включают прибор. Шарик под давлением перемещается по каналу и втягивает за собой ленту или нить. Для нарезки изделия пользуются болгаркой или ножовкой.

Чтобы проложить электропроводку к розеткам и выключателям, выбирают продукцию, имеющую диаметр 20 миллиметров, для осветительных приборов –16 миллиметров,25 миллиметров для подсоединения распределительных или щитов и коробов и для межэтажных соединений –40 миллиметров. Протяженность каналов, как правило, составляет от 3 до 5 метров.

Когда в помещении слишком влажно и велика вероятность наличия химических соединений, тогда желательно использовать тонкостенные трубки диаметром примерно 20 миллиметров, соединяя их между собой муфтами без резьбы.

УНИВЕРСАЛЬНОСТЬ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРОКОНСТРУКЦИЙ

Универсальность гофроконструкций позволяет использовать их не только для строительства водопропускных сооружений на автомобильных и железных дорогах, но также для строительства путепроводов, скотопрогонов, пешеходных и транспортных тоннелей, лавинозащитных галерей.

В городах и на промышленных площадках МГК (гофротрубы) используются для сооружения дренажей, ливневых канализаций, создания проходных коммуникационных каналов, благоустройства территорий, защиты объектов от подтопления, регулирования водного потока, в качестве берегоукрепительных и защитных сооружений.

Важные нюансы заземления

Защитное заземление выполняет функцию обеспечения безопасности в случае контакта людей с электрическим током.

Его воздействие проявляется следующим образом:

при 0,6-1,5 тыс. мкА чувствуется действие электричества на человеческий организм;
при 2-4 тыс. мкА дрожат пальцы;
при 5-7 тыс. мкА кисти рук сводит судорогой;
при 10-15 тыс. мкА без посторонней помощи практически невозможно разжать руку с проводником;
при 20-25 тыс. мкА появляется сильная боль, дыхание затруднено, руки невозможно оторвать от провода;
при 50-80 тыс. мкА наступает паралич дыхательной системы, и наблюдаются сбои в работе сердца.

В настоящее время при выполнении электропроводки следует в обязательном порядке использовать устройство, предназначенное для защитного отключения. Оно практически моментально срабатывает в случае несанкционированной утечки тока. Существует несколько видов систем заземления — TT; IT; TN-S; TN-C;TN-C-S.

ИЗГОТОВЛЕНИЕ НЕТИПОВЫХ СБОРНЫХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

Для расчета конструкций, не предусмотренных типовыми проектами и собственными техническими условиями КТЦ Металлоконструкция, проводится силовой расчет силами конструкторов технического отдела предприятия на основании следующих параметров:

1 — Высота насыпи.
2 — Геология под трубой.
3 — Гидравлические и геологические изыскания.
4 — Конструкция зем. полотна.
5 — Конструкция дорожной одежды.
6 — Динамические нагрузки на дорогу либо категория дороги.
7 — Месторасположения трубы.

Электропроводка с применением гофрированной продукции

С появлением тонкостенных гофрированных труб произошли значительные изменения в проведении монтажных работ по укладке электрических кабелей. Задействуют металлорукав при обустройстве инженерных коммуникаций, например, компьютерных и телефонных магистралей, как внутри помещений, так и снаружи их.

Гофрированная трубная продукция подходит для энергоснабжения всего здания (подробнее: «Как используется гофрированная труба для электропроводки, характеристики и правила монтажа»). Используют такой кабель-канал при постройке новых домов и при проведении ремонта или замены вышедшей из строя или устаревшей электропроводки.

Монтаж такого вида конструкций не требует привлечения профессионалов и применения особо сложного оборудования. На прокладку герметичного металлорукава, сделанного из гофрированной тонкостенной нержавеющей трубы, потребуются считанные минуты. Такой надежный кабель-канал способен прослужить длительное время.

Материалы и марки

Для производства защитных каналов чаще используют нержавеющую или оцинкованную сталь. Первый вариант отличается большей прочностью (марка МРН). Трубы из нержавейки отличаются повышенной жесткостью и герметичностью.

Еще одна марка изделий – МГПнг. Производится такая стальная гофрированная труба с применением особого способа навивки звеньев, использованием уплотнительной нити и утолщенной изоляции. Прочная туба отличается при этом повышенной гибкостью.

Марка МРПИнг — изделия с верхним полимерным покрытием-оплеткой.

При необходимости надежной защиты кабеля от воды, нефтепродуктов лучше отдать предпочтение последнему варианту.

Разновидности металлической гофры

Принято использовать несколько видов классификации металлической гофры. По классу прочности:

лёгкая – отличается относительно невысокой механической прочностью, поэтому подходит для установки кабеля наружным способом, над навесными потолками и лёгкими гипсокартонными конструкциями;
тяжёлая – изделия высокой прочности, позволяющие прокладывать их в бетонных стенах, в земле, покрывать толстым слоем штукатурки;
сверхтяжёлая – изделия, предназначенные для повышенных механических нагрузок, а также для прокладки на ответственных участках с высокими требованиями пожарной безопасности (в общественных местах, больницах, учебных заведениях).

По степени стойкости к механическим воздействиям:

очень лёгкая – способна выдержать нагрузку до 125Н/см2;
лёгкая – выдерживает давление 320 Н/см2;
средняя – противостоит давлению до 750 Н/см2;
высокая – способна выдержать до 1250 Н/см2;
очень высокая – выдерживает давление до 4000 Н/см2.

По типу сечения гофра делится на круглую, квадратную, грушевидную, арочную, эллипсную. По классу гибкости гофрированная труба разделяется на жёсткую, гибкую, особо гибкую, а также трубу с эффектом памяти.

Технические характеристики

Рассматриваемая продукция представлена целой линейкой труб применяемых для обеспечения защитой электропроводов, различного оборудования, систем автомобиля и тому подобного.

Наиболее характерными свойствами изделий является следующее:

значительная защита от воздействия электромагнитного излучения;
стойкость к воздействию топлива и горюче-смазочных материалов;
устойчивость к солнечному свету;
стойкость к сильным физическим воздействиям;
износостойкость;
значительная гибкость материала;
негорючесть.

Рассматриваемые изделия позволяют создавать качественно и герметично заизолированные трубопроводы для обустройства электропроводки. Такие системы будут надежно защищены от воздействия влаги или пыли.

Благодаря огромному ассортименту данной продукции есть возможность обустроить систему любой сложности, которая будет максимально соответствовать необходимым требованиям. В том числе, на предприятиях химической и пищевой сферы.
Согласно отзывам потребителям рассмотренная продукция характеризуется:

наличием дополнительных элементов, упрощающих монтаж;
высокая прочность на разрыв;
простота крепления и герметизации;
удобство проектирования;
наличие в ассортименте изделий из нержавейки;
стойкость к коррозии;
отсутствие серьезных дефектов и заусениц.

Большинство потребителей считают рассмотренную продукцию надежной и доступной по цене. Изделия могут быть использованы для решения самых разных задач.

Особенности

Широкий сортамент вариантов поперечного сечения. Благодаря этой особенности, возможно создание конструкций оптимальных для каждого конкретного случая, будь то железнодорожный переезд и экранирование грунтовых вод или же отвод водяного русла;
Оперативность монтажа. Благодаря простоте конструкции и относительно невысокому весу элементов, монтаж осуществляется в кротчайшие сроки;
Возможность двойного назначения готовой трубы, помимо непосредственно пролегания дороги или ж/д пути в нише возможна прокладка силового кабеля.
Сейсмостойкость. Сборный тип изделия и тонкая стенка гарантируют противодействие негативному воздействию окружающих толчков и техногенных вибраций на всю конструкцию в целом:
Материал стального листа: сталь 09Г2Д и 15СП, толщина стенки — 2,5-7 мм.
