Столбчатый фундамент из пластиковых труб своими руками: пошаговое руководство по возведению конструкции

Пластик в качестве оболочки для столба фундамента обладает одним важным свойством – высокая сопротивляемость воздействию влаги.
Опоры для зданий из пластиковых столбов применяются в основном в низменных местах с высоким залеганием грунтовых вод.

При обустройстве фундамента данного типа вбитые в грунт пластиковые столбы наполняются цементом, после чего соединяются в единую конструкцию при помощи ростверка.

Об изготовлении столбчатого фундамента из пластиковых труб своими руками расскажем в статье.

В каких случаях используется?

На фундаменте из труб можно строить дома, удельная масса которых не превышает 1т/кв.м. Под такие параметры подходят одноэтажные здания из пеноблоков, шлакоблоков, дерева и на каркасной основе.
Деревянные и каркасные дома вообще получаются очень легкими. Они могут иметь 2 этажа и надежно удерживаться пластиковыми столбами с бетонным наполнением.

Пластик выручает застройщиков, возводящих в низинах, куда стекается много талой и дождевой воды, и на участках с высокими грунтовыми течениями.

Другие материалы в условиях повышенной влажности становятся менее долговечными, быстро разрушаются или деформируются. Пластиковым трубам, предназначенным для прокладки наружной канализации, воздействие влаги не вредит.

Трубы ПВХ в данном случае выполняют функцию несъемной опалубки для бетонных столбов. Сами по себе они не очень прочные, но наполнение армированным бетоном делает их применимыми в строительстве фундаментов.

На опоре из пластиковых труб нельзя возводить дома из тяжелых стройматериалов. Тяжелые постройки требуют более прочного основания в виде фундамента ленточного или монолитного. Нежелательно их использовать в условиях суровых морозов, где температура зимой может опускаться ниже 20 градусов.

Нанесение разметки

Разметка наносится в определенной последовательности:

Установить колышки по периметру будущего основания, сделав отступ 100 см;
Используя уровень строго горизонтально натянуть между ними шнур;

Разметка на участке
В местах пересечения шнура необходимо вбить кол – это будет центром будущих столбов;
На данном этапе шнур больше не потребуется, его можно снимать.

Шнур еще понадобиться в процессе монтажа перед устройством ростверка.

Требования к трубам

Для фундамента нужны трубы, предназначенные для прокладки наружной канализации. Они выпускаются в оранжевом или коричневом цвете, имеют повышенные характеристики:

прочности,
долговечности,
износостойкости,
сопротивляемости внешним воздействиям.

В отличие от них серые или белые трубы ПВХ предназначены для внутренних работ. В условиях повышенных механических нагрузок, постоянного воздействия влаги и перепадов температуры они прослужат совсем недолго. Их лучше не применять при обустройстве фундамента.

Технология изготовления столбчатого фундамента

Дальнейшие работы будут делиться на два этапа, каждый из которых требует ответственного и пошагового выполнения.

Бурение скважин и установка свай

Согласно разметкам изготавливаются скважины с помощью бура. Глубина скважины должна быть глубже уровня промерзания почвы на 25 см, а ширина – на 7 см больше диаметра ПВХ труб. Ввиду возможных обвалов, не стоит бурить сразу все скважины, лучше изготавливать их последовательно;
Используя лопату или специальную насадку на бур, на дне скважины делают расширение высотой 25 см и диаметром 12 см;
Изготавливают подушку на дне скважины из смеси песка с гравием толщиной 20 см;

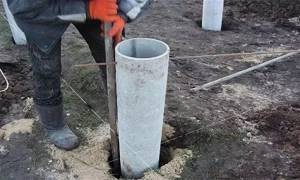

Вставляется труба таким образом, чтобы ее поверхность практически совпадала с нижней плоскостью ростверка.
Используя уровень отметить на столбах расположение нижней части ростверка и при необходимости отрезать сваи согласно разметке;

Вертикальность каждой трубы необходимо проверять уровнем и после этого закреплять.

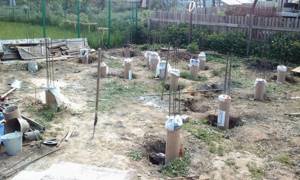

Бетонирование труб

Готовый раствор бетона для удобства налить в емкость и залив 20 литров в полость трубы, необходимо приподнять ее на 20 см. Бетон, растекаясь по расширению, образует пятку. Оставшееся пространство вокруг опоры засыпать почвой и тщательно утрамбовать;
В трубу вставить заранее сваренный каркас из трех арматур таким образом, чтобы их край был выше пластиковой трубы на 25 см, если планируется устройство железобетонного раостверка. Если связка будет осуществляться деревом, то арматура должна быть установлена ниже края пластиковых труб на 5-7см.
Заливка бетона должна осуществляться порционно, с тщательной утрамбовкой каждого слоя с помощью вибратора или металлического прута. В последнем случае необходимо действовать с максимальной осторожностью, чтобы не нарушить целостность столбов из пластика;
Бетонный раствор заливать до тех пор, пока он не достигнет уровня трубы;
Заполнить полностью трубы раствором, утрамбовать, установить в сваю шпильку диаметром 10-12 мм (для деревянного ростверка) и оставить до полного застывания.

Чтобы раствор не пересох, на поверхность столбов укладывают сырые опилки и накрывают полиэтиленом до полного схватывания бетона.

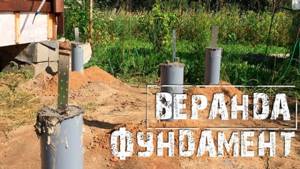

Видео: Фундамент для подсобного помещения

Плюсы и минусы фундаментного основания

Плюсы:

Низкая стоимость. Из всех материалов, которые могут послужить несъемной долговечной опалубкой, пластик наиболее экономичный.
Удобство. Труба уже имеет нужную форму и необходимый диаметр, поэтому ее применение не связано с большими трудозатратами.
Малый вес. Трубы ПВХ легко устанавливать. Кроме того, они не создают дополнительного давления на грунт.
ПВХ не подвергается негативному воздействию влаги и вредителей.
Стойкость к температурным перепадам и коррозийным процессам.

Минусы:

При сильном понижении температуры пластик может трескаться.
При всех своих технических характеристиках, пластик менее долговечен, чем камень. Он может прослужить максимум 85 лет.

Необходимые инструменты

Чтобы во время строительных работ не терять время, стоит заранее приобрести требуемые инструменты:

Лопата;
Мастерок;
Ручной миксер или бетономешалка;
Бур;
Строительный уровень и рулетка;
Черный маркер;
Емкости для раствора (большие ведра);
Шнур;
Кувалда;
Болгарка.

Материалы:

Арматура (длиннее труб ПВХ на 0,5м) из расчета 3 штуки на один столб и проволока для обвязывания;
Щебень мелкой фракции;
Деревянные колышки;
Цемент марки м300 или м400;
Необходимое количество внешних канализационных труб диаметром 110-180 мм.

После приобретения необходимых материалов и инвентаря, можно приступать к началу монтажной работе, которая состоит из нескольких этапов.

Возможные ошибки при строительстве и способы их исправления

Чтобы трубы надежно удерживались на своем уровне, под ними укладывают качественную подушку. При работе с особо подвижными и сыпучими грунтами под подушку желательно еще положить каменную платформу. Если этого не сделать, столбы могут начать проваливаться.

В таких случаях делают под их основание подкоп, после чего сооружают ленточную опору. Или поднимают столбы на нужный уровень, после чего скрепляют арматурой.

Если неправильно рассчитать количество и диаметр опор, и фундамент не сможет нормально удерживать постройку, начнется процесс деформации и разрушения стен. В таких случаях необходимо каждую опору демонтировать и укрепить.

Много важной и полезной информации о столбчатом фундаменте найдете здесь.

Подготовительный процесс

Начинать строительство необходимо с определения глубины заложения фундамента. Этот фактор зависит от типа почвы, уровня пролегания подземных вод и промерзания. В зависимости от этого столбчатое основание бывает:

Незаглубленное (до 50 см);
Мелко заглубленное;
Глубоко заглубленное (более 150 см).

В процессе подготовки необходимо расчистить территорию от мусора, разровнять строительную площадку и рассчитать количество столбиков с учетом того, что сваи должны располагаться на расстоянии 2 м друг от друга (чем больше масса будущего строения, тем меньше данное расстояние).

На этом этапе необходимо предусмотреть наличие электроэнергии на площадке, нарезать арматуру и трубы на требуемую длину.

Особенности работы на разных почвах

Если на территории имеются агрессивные воды природного или производственного происхождения, буронабивные работы лучше реализовывать при помощи асбестоцементных труб. Укрепление буровой шахты не проводится в случаях с набухающими и тугопластичными грунтами.

В данных условиях рекомендуется удерживаться от использования вышеописанной технологии. Когда работа завершена, проводится демонтаж трубных секций. Иногда проект требует оставить их в почве: это делается с целью дополнительно оградить сваи из бетона от воздействия грунта в местностях с геологической и сейсмической активностью.

Формирование армирующего слоя

Установка армирующего слоя обязательна для фундамента, так как распределяет нагрузку вдоль столба, а при наличии пучинистых или неплотных почв исключает деформации или повреждения конструкции. Конструктивно он представляет собой четыре арматурных прутка с диаметром 8-12 мм, расположенных в поперечном сечении по углам квадрата, с выполнением перевязки толстой проволокой по длине столба с интервалом 1-1,2 м.

Длина стороны квадрата обвязки определяется с учётом диаметра трубы: арматура не должна касаться её стенок и находиться на расстоянии 20-30 мм. При заливке бетона армирующая конструкция должна полностью погрузиться в раствор и не контактировать с поверхностью ПВХ трубы.

Арматурный каркас на уровне подошвы должен иметь расширение в виде загнутых под прямым углом концов, а его длина быть равной высоте трубы. Его формируют на ровной поверхности, а затем аккуратно опускают в ПВХ трубу с выполнением центровки.

Как устроен УФФ

Итак, для правильной закладки УФФ нужно пройти целый ряд комплексных работ, от правильности их выполнения зависит качество возводимого фундамента. Для этой цели:

Необходимо определится с местом, пригодным для застройки.
При выборе места учитываются все особенности ландшафта.
Разметку стоит производить с запасом, примерно, на 0,5 м.
Плодородный слой почвы необходимо полностью убрать.
Затем происходит рытье траншеи на глубине, равной уровню залегания подушки и наиболее оптимально подходящей высоте слоя подсыпки.
Далее устанавливается дренаж.
Под подушку устанавливается гидроизоляция и выполняется ее армирование.
Происходит монтаж опалубки.
Устанавливается система коммуникаций.

Это довольно сложный и ответственный процесс, требующий повышенной концентрации внимания, в связи с чем, помощь специалистов иногда бывает просто необходимой.

Области применения

Пластиковые трубы превосходят металлические аналоги по многим показателям, которые важны для любой области применения.

Основные сферы использования:

Транспортировка агрессивных химически жидкостей. Пластик не вступает в реакцию со многими химическими веществами.
При монолитном строительстве применяются для опалубки трубы ПВХ в целях защиты стяжек листов от проникновения бетона во время заливки фундамента.
Использование в каналах транспортировки сжатого воздуха до 30 атм.
В процессе укладки проводки пластиковые изделия используют для защиты коммуникаций от возможных механических деформаций.
В системах мелиорации, полива и устройства дренажа.
Древки для рекламных щитов делаются из гладкой трубы с учетом эскизов заказчика.
Отопительные системы и прокладка водопровода.
Пластмассовые трубы часто используют при изготовлении мебели.
Гофрированные электротехнические трубы используются для защиты кабельно-проводникой продукции при прокладке любыми способами.

Особенности работы на разных почвах

Расчет высоты над землей

Высота подъема свай зависит от нескольких условий:

Величина снежного покрова в зимнее время.
Уровень воды при подтоплениях или паводках.
Глубина залегания грунтовых вод.

Некоторые величины можно отыскать в приложениях СНиП, другие значения можно получить в местных геологоразведочных или метеорологических организациях.

Основная задача — обеспечить такой подъем над уровнем грунта, чтобы минимизировать последствия от различных воздействий природного характера.

В большинстве случаев высоту бани над уровнем грунта принимают в пределах 40-60 см. Для отсечки стен от контакта со снеговыми массами этого обычно хватает, как и при подтоплениях.

Предугадать критические ситуации никто не может, а строить слишком высокую баню нецелесообразно.

Это не относится к постройкам на склонах или неровностях рельефа, где высота определяется по наименьшему значению.

Основные характеристики

Столбчатый фундамент из канализационных труб обладает множеством достоинств:

Монтажные работы выполняются быстрее за счет небольшого веса основного материала. Не нужно пользоваться тяжелой строительной техникой.
Фундамент возводится на любом типе грунта, включая пучинистую почву. Канализационные изделия из пластика имеют гладкие наружные стенки, что снижает силу воздействия морозного пучения грунта.
Затраты на строительство основания незначительные, благодаря низкой цене пластиковых изделий и минимальным земельным работам.
Долговечность столбчатого основания обусловлена устойчивостью основного материала к коррозии, высокой влажности и агрессивной среде.

Из недостатков трубчатого столбчатого основания из полимеров можно выделить следующее:

Возможность деформации пластика при низкой температуре воздуха.
При строительстве жилого дома на столбчатом основании цокольный этаж или подвал сделать невозможно.
Полимерные материалы не способны выдерживать сильную нагрузку.

Что это такое

Это сравнительно экономичный и качественный фундамент, установленный на пластиковых столбах. Он используется в низменных местах, где грунтовые воды расположены близко к поверхности. Его основная опора — вбитые в грунт пластиковые столбы, которые залиты бетоном и соединены в конструкцию, образуя ростверк.

Такая пластиковая основа обладает высокими техническими характеристиками и при этом гораздо дешевле, чем основной материал других типов оснований, применяемых в таких случаях. Столбчатый фундамент несложно монтировать своими руками.

Вес всей конструкции здания ложится на ростверк и через пластиковые сваи передается в грунт. Благодаря высокой прочности и стойкости пластикового материала качество и долговечность конструкции остаются на требуемом уровне.

Области применения

Основные сферы использования:

Транспортировка агрессивных химически жидкостей. Пластик не вступает в реакцию со многими химическими веществами.
При монолитном строительстве применяются для опалубки трубы ПВХ в целях защиты стяжек листов от проникновения бетона во время заливки фундамента.
Использование в каналах транспортировки сжатого воздуха до 30 атм.
В процессе укладки проводки пластиковые изделия используют для защиты коммуникаций от возможных механических деформаций.
В системах мелиорации, полива и устройства дренажа.
Древки для рекламных щитов делаются из гладкой трубы с учетом эскизов заказчика.
Отопительные системы и прокладка водопровода.
Пластмассовые трубы часто используют при изготовлении мебели.
Гофрированные электротехнические трубы используются для защиты кабельно-проводникой продукции при прокладке любыми способами.

Зависимость выбора фундамента от характеристик грунта и особенностей грунтовых вод

Рассмотрим возможность строительства фундамента из труб. Следует учитывать, что это отнюдь не универсальный фундамент (исключая свайный с винтовыми сваями). В случае сложных грунтов и большого веса постройки такой фундамент не подойдёт, нужно строить более сложные разновидности — монолитный плитный, монолитный ленточный, ленту из блоков, монолитный свайный. Поэтому, чтобы иметь абсолютную уверенность в правильности выбора фундамента из труб, нужно заказать геодезическое обследование своего участка. Оно будет включать заключение о грунтах, об их послойном расположении, о глубине грунтовых вод, глубине промерзания почвы и о наличии внутри почвы водяных «линз».

Геодезические исследования непременно должны предшествовать проектированию будущего строения и сопровождать его по мере продвижения

Грунты и их комбинации

Классификация грунтов представлена в справочниках; например, в учебнике «Грунты. Фундаменты. Характеристики грунтов. Выбор оптимального фундамента»:

Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
Нескальные грунты:
несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Разные грунты, которые могут встретиться на вашем участке

Зная этот перечень, можно приблизительно определить тип своего грунта и самостоятельно: садовым буром просверлить шурф и изучить образцы земли с разной глубины.

В результате геодезических работ вы получите полную информацию о состоянии вашего участка

Если смоченный водой образец грунта можно вымесить, как тесто, то ваш грунт — суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней — песок.

Чтобы определить вид грунта, нужно поместить образец в стакан с водой

Если у вас на участке хороший, устойчивый грунт — массив скалы, нетронутый песчаник, или осадочные породы, или же песок, или плотные суглинистые почвы, то фундамент из труб вполне годится для любой нетяжёлой постройки типа каркасного дома, веранды, беседки, сарая. А фундамент из винтовых свай пригоден для любой постройки на любых почвах.

Глубина промерзания грунта

Глубина промерзания в средней полосе России около одного метра, но возможны и отклонения. Нижняя точка подошвы любого заглублённого фундамента должна находиться ниже точки замерзания грунта. К трубам (кроме винтовых свай) это чаще всего не относится.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

Уровень грунтовых вод

Это важнейшая характеристика почв, и от неё тоже напрямую зависит требуемый тип фундамента.

Уровень грунтовых вод на участке оказывает огромное влияние на выбор типа фундамента

Фундамент из труб (исключая свайный из винтовых свай) применим лишь при невысоком уровне грунтовых вод. Если этот уровень высокий, то нужно рассматривать другие типы фундаментов

Однако показатель уровня вод важно учитывать вместе с глубиной промерзания. Если вода в холодное время года расположена на глубине ниже двух метров относительно точки промерзания почвы (можно обозначить глубину промерзания как Z), а грунт довольно плотный (глина, песок), то глубину промерзания можно не учитывать
