Как работать с пресс-фитингами для металлопластиковых труб


Соединение труб из металлопластика производится компрессионными фитингами под зажим и их аналогами под опрессовку. Монтаж трубопроводов в обоих случаях не требует наличия сложного оборудования и высокой квалификации от мастера.

Первый способ более прост в реализации, но не так надежен. А вот пресс-фитинги для металлопластиковых труб дают возможность сформировать долговечную систему с минимальным риском порыва.

  • Отличия от компрессионных аналогов
  • Особенности монтажа и выбора фитингов
  • Выводы и полезное видео по теме
  • Общее описание муфт под опрессовку

    Пресс-фитинговое соединение является одним из наиболее надежных способов сочленения металлопластиковых труб. Трубопровод в результате такого монтажа получается неразъемным, но очень надежным. Если после сборки потребуется изменить его схему, то придется многое переделывать заново, зато протечки практически исключены.

    Устройство пресс-фитинга
    Надежность пресс-соединения обеспечивается обжимом трубы вокруг фитингового штуцера специальной гильзой из нержавеющего металла. Если нужно будет заменить трубу, опрессованный участок потребуется вырезать

    Пресс-фитинги относятся к неразъемному виду соединений, получаемых в данном случае за счет обжатия металлической гильзы вокруг уплотнительного кольца. При этом в результате производимого обжима кольцо необратимо деформируется. Снять его, а затем повторно использовать невозможно. Немного изменяется и геометрия самой трубы.

    Для металлопластиковых труб фитинги под опрессовку изготавливаются из:

    • латуни;
    • нержавеющей стали.

    Первый вариант более предпочтителен. Он надежней и долговечней в условиях повышенной влажности.

    Недобросовестные производители нередко используют для изготовления рассматриваемых фитингов алюминий и иные мягкие металлы. Их легко можно определить по весу. Латунь в руках заведомо тяжелее этих подделок. Использовать подобные изделия для обжима металлопластиковых труб категорически не рекомендуется. Они по определению не способны плотно обжать штуцер и трубный пластик.

    Трубы и фитинги
    Фитинги для пресс-соединения и трубы из металлопластика для монтажа внутридомовых трубопроводных систем следует брать от одного изготовителя, иначе об абсолютной надежности стыка можно будет забыть

    Каждый производитель труб из металлопластика рекомендует приобретать свой набор пресс-фитингов. И не зря. Трубные изделия и фитинги у разных изготовителей могут по диаметру различаться буквально на миллиметр. Совсем немного, но этого вполне хватает, чтобы снизить надежность соединения. Лучше здесь не экономить, рискуя получить порыв и протечку.

    Единого стандарта на очертания и точные габариты для штуцеров не существует. Каждый из изготовителей самостоятельно выбирает эти параметры для своих изделий. Некоторые продавцы предлагают универсальные пресс-фитинги, но это банальная рекламная уловка. Применение подобных соединительных деталей неизбежно и в ближайшем будущем после монтажа обернется протечками.

    Применение

    Область использования достаточно широкая. Изделия рассматриваемого вида могут устанавливаться на разных объектах: частных и промышленных. Монтируются они при прокладке трубопровода в многоэтажных постройках, частных домах, коммунальных сетях. Транспортируемая среда может быть разной:

    • вода (при монтаже системы отопления, водоотведения, водопровода);
    • газообразные вещества, в т.ч. пар;
    • нефтепродукты.

    Применение обжимных изделий оправдано при монтаже трубопровода с разными характеристиками. Так, их можно устанавливать на угловых участках, при переходе с одного диаметра коммуникаций на другой и т. д.

    Виды пресс-фитингов для труб из металлопластика

    Рассматриваемые соединительные элементы на сантехническом рынке представлены:

    • крестовинами;
    • тройниками;
    • угольниками;
    • муфтами с накидной гайкой;

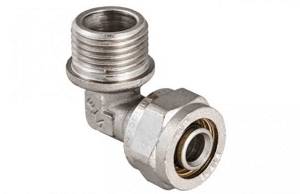

    • переходниками с наружной и внутренней резьбой.

    Такое разнообразие модельного ряда позволяет собрать металлопластиковый трубопровод любой конфигурации и назначения. Ограничений здесь нет никаких.

    Ассортимент пресс-фитингов
    По форме второго конца и предназначению фитинговые муфты для труб из металлопластика ничем не отличаются от соединительных деталей для трубных изделий из иных материалов

    По способу опрессовки гильзы пресс-фитинги делятся на обжимные и надвижные. В первом случае кольцо обжимается специальными клещами. Во втором оно натягивается на штуцер с помощью гидравлического или ручного пресса.

    Тип #1: Обжимные

    Гильза на таком пресс-фитинге может быть отдельным элементом либо сразу закрепленной на корпусе деталью. Обжим ее после насадки металлопластиковой трубы на штуцер осуществляется клещами. Инструмент этот специализированный и для других целей не предназначен. Его можно использовать исключительно для монтажа трубопроводов способом сдавливания обжимного металлического кольца.

    Инструмент для пресс-соединения
    Инструмент для пресс-соединения имеет в комплекте несколько насадок для труб различного диаметра, приобретать двое-трое клещей не потребуется

    Монтаж металлопластиковых труб обжимными пресс-фитингами осуществляется следующим образом:

    1. Отрезается при помощи трубореза труба нужного размера.
    2. С торца этого отрезка снимается внутренняя фаска.
    3. Для избавления от овальности, которая возникает в результате сдавливания пластика режущим инструментом, используется калибр.
    4. На трубу надевается обжимное кольцо.
    5. На штуцер надеваются диэлектрическая прокладка и уплотнительные кольца, а затем он вдавливается в трубу.
    6. Производится обжим металлической муфты пресс-клещами.

    Если все сделано правильно, то на кольце должны образоваться две ярко выраженные вдавленные полосы по всей окружности. Причем эти зоны максимального сжатия не должны совпадать с местами, где на штуцере размещены уплотнительные кольца из резины. При выполнении обжима крайне важно избежать формирования избыточного напряжения в материале уплотнителя. Нельзя допускать его излишнего сдавливания.

    Диэлектрическая прокладка
    Чтобы избежать электрокоррозии, пресс-фитинги для металлопластиковых труб оснащаются прокладкой-диэлектриком, которая исключает прямое соприкосновение алюминия с металлом штуцера

    Уплотнительные прокладки предназначены для компенсации температурных деформаций в стенках трубы. Если их при обжиме пресс-фитинга пережать, то резина потеряет свои упругие свойства, и тогда при перепадах температуры воды пластик начнет постепенно разрушаться. В результате вместо заявляемых производителями 20–30-ти лет пресс-соединение прослужит от силы 5–10.

    Труба на штуцер должна надеваться до упора. Чтобы сантехнику здесь не ошибиться, на многих обжимных муфтах имеются небольшие отверстия, через которые прекрасно виден белый пластик. Надо лишь приложить небольшое усилие, а после обжать фитинг клещами. Полученное соединение можно без опаски замуровывать в бетон. Оно без протечек прослужит столько же, сколько сами металлопластиковые трубы.

    Тип #2: Напрессовочные (надвижные)

    Второй вариант пресс-фитингов подразумевает не обжатие кольца, а его натягивание на трубу, в которую заведен штуцер. Подобное соединение получается не менее прочным, нежели в первом случае с обжимом. Только для выполнения монтажа металлопластиковых труб фитингами напрессовочным способом используются не клещи, а специальный пресс.

    Маркировка труб и фитингов
    Использование обжимных и надвижных пресс-фитингов практически исключает ошибки при сборке трубопровода, здесь просто нечего слишком сильно либо слишком слабо затягивать

    Для соединения металлопластиковых труб напрессовочными пресс-фитингами надо последовательно выполнить четыре действия:

    1. Надеть на трубу металлическое кольцо.
    2. Расширить диаметр трубы, обработав ее конец экспандером.
    3. Всунуть на предназначенное для него место штуцер до упора.
    4. Зажать надвигаемую муфту губками пресса и напрессовать ее на штуцер.

    Этот способ предполагает использование помимо пресс-инструмента еще и экспандера. Он предназначен для расширения трубы в месте среза. Без этого натянуть ее на штуцер нельзя. Все диаметры рассчитаны такими образом, что вручную без предварительной подготовки сделать это невозможно.

    Надежность соединения обеспечивается с одной стороны надвижным кольцом, а с другой — свойствами сшитого полиэтилена, из которого сделаны металлопластиковые трубы. После расширения и насадки на штуцер этот пластик старается вернуть себе исходные размеры. Происходит неизбежное и плотное обжатие им разъема фитинга. А сверху все это еще стягивается кольцом из металла.

    Инструмент для пресс-фитинга
    Инструмент для опрессовки пресс-соединений следует применять только тот, что рекомендован производителем металлопластиковых трубных изделий — от этого зависит герметичность соединений

    Для монтажа надвижных пресс-фитингов инструмент имеется как ручной, так и аккумуляторный, и электрический от сети. Если предстоит соединять много труб, то стоит выбрать второй вариант. Для разовых работ вполне хватит более дешевого ручного аналога. Особых усилий при обжиме этого фитинга прилагать не приходится.

    Соответствие диаметров стальных и полипропиленовых труб (таблица)

    Когда выполняется замена старого трубопровода, уделяется повышенное внимание соотношению диаметров металлических и полипропиленовых труб. Ведь наружный диаметр полимерного трубопроката может составлять 16-110 мм. При этом иметь разную толщину стенки.

    В то же время стальной трубопрокат изготавливается с другим наружным сечением при одинаковом с ПП трубами внутреннем диаметре.

    Стоит также знать, что в маркировке полимерной продукции не указывается внутренний диаметр. Однако его вычислить несложно, когда известно наружное сечение и толщина стенки. Разница этих величин будет соответствовать искомому значению.

    При замене старой инженерной коммуникации из стали на полипропиленовую систему важно учитывать следующее:

    • У металлических труб для водопровода и газовых сетей внутренняя поверхность не является идеально гладкой, что уменьшает пропускную способность.
    • Трубный прокат из металла выпускается в облегченном и усиленном варианте. Каждый такой вид труб отличается толщиной стенки. Другими словами, при одинаковом сечении по наружной кромке у трубной продукции будет разный внутренний диаметр. Именно его учитывают, когда проводится замена инженерной сети.
    • Металлические и ПП трубы создаются по разным ГОСТ. Поэтому для выбора полимерного трубопроката нужно знать все характеристики пластиковой продукции.


    Таблица соответствия диаметров полипропиленовых труб и стальных

    Отличия от компрессионных аналогов

    По неопытности и незнанию всех нюансов монтажа труб из металлопластика пресс-фитинги можно спутать с фитингами компрессионными. У них тоже есть штуцер и гильза. Только обжим последней производится не инструментом, а за счет имеющейся в конструкции накидной гайки.

    Главное различие между этими деталями – это разный тип получаемого в результате монтажа соединения. Компрессионный вариант при необходимости можно разобрать, а с опрессованным сделать этого не получится. Пресс-фитинг возможно лишь срезать с трубы для замены новым.

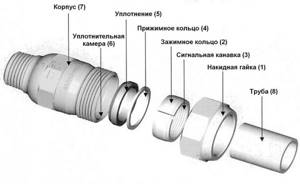

    Компрессионный фитинг
    При образовании течи в месте соединения гайку компрессионного фитинга можно подтянуть, а необслуживаемый пресс-фитинг придется полностью снимать

    Однако вероятность образования протечки в пресс-соединении практически равна нулю. Не зря именно такой способ монтажа рекомендуют применять при устройстве «теплых полов» под стяжку и при замоноличивании трубопроводов в стену. Случаи, когда такие фитинги начинают течь в бетоне, в практике сантехников возникают крайне редко. Это больше исключение из правил.

    С другой стороны, для монтажа обоих типов пресс-фитингов требуется специализированный инструмент. А для затягивания гаек компрессионных изделий необходима лишь пара гаечных ключей. В итоге на одной чаше весов «дорогой инструментарий + более высокая надежность стыка», а с другой «отсутствие лишних трат + несколько более высокий риск протечек». Выбор здесь только за мастером и владельцем дома, где производится укладка трубопровода.

    Как это делается?

    После того, как стало понятным, что нужно сделать — методы делаются очевидными.

    При опрессовке последовательно выполняются следующие операции:

    1. Участок трубопровода герметично отсекается от прочих инженерных систем. Выбор метода индивидуален для каждого случая. Перекрываются задвижки в элеваторном узле, кольцо отопительной системы отсекается вентилями. В случае канализации используются пневматические резиновые заглушки.

    выглядят они так

    Выглядят они так

    Совет: в, так сказать, полевых условиях для пластиковой канализации можно обойтись обычными заглушками для отводов, которые герметизируются уплотнительным кольцом.

    Разумеется, их использование подразумевает небольшое избыточное давление. Для чугунной канализации можно просто выстрогать деревянный чопик и обмотать его ветошью.

    1. К тестируемому трубопроводу подключается насос для опрессовки труб. Это устройство может быть ручным, электрическим или иметь собственный двигатель внутреннего сгорания. Выбор конкретного устройства зависит от необходимого давления и от объема трубопровода.

    Так, для опрессовки системы отопления частного дома может быть использован простейший ручной насос с производительностью 3 литра в минуту; для опрессовки же теплотрасс с их объемами применяются те же насосы, которые обеспечивают циркуляцию в них.

    опрессовщик труб

    Перед нами простейший ручной опрессовщик

    Важно: гидравлические испытания проводятся только холодной водой. Это связано просто-напросто с безопасностью работ.

    Там, где утечки абсолютно недопустимы — может проводиться опрессовка воздухом: однако в этом случае отслеживать падение давления в трубе при утечках приходится в течение долгого времени.

    Воздух, в отличие от воды, сжимаем.

    насос для опрессовки труб

    Опрессовать трубу можно и воздухом. Но это куда дольше

    1. В подвергающийся испытаниям трубопровод нагнетается вода под давлением, превышающим расчетное рабочее. Для систем из труб отопления и водоснабжения это, как правило, 6-8 кгс/см2. Для теплотрасс и магистральных водопроводов 10-12 кгс/см2. Канализация из чугуна проверяется избыточным давлением не больше 2 атмосфер, пластиковая — не больше 1,6.

    Наличие утечек легко отследить по падению давления: даже самый дешевый опрессовщик труб снабжается манометром.

    Там, где это возможно, лучше проверить отсутствие утечек и визуально. При наличии утечек после их устранения проводится повторная опрессовка.

    Особенности монтажа и выбора фитингов

    Металлопластиковые трубы из сшитого полиэтилена изначально не предназначены для сварки и склеивания. Сварные швы на них через пару месяцев все равно потрескаются и разойдутся. А клей не используется из-за стойкости этого пластика к растворителям и его низкой адгезии. Остается для монтажа применять только специализированные фитинги.

    Точный срез трубы
    Все резы металлопластиковой трубы должны производиться исключительно под углом 90 градусов, даже незначительные отклонения могут пагубно сказаться на качестве соединения

    Выбирая пресс-фитинг, основное внимание следует обратить на кольцо обжима. Оно должно быть выполнено из прочного металла. И никаких швов на этой металлической поверхности, только литая бесшовная штамповка. Любой шов – точка для разрушения. Лучше сразу снизить либо полностью исключить вероятность порыва трубопровода с затоплением дома. За дешевизной здесь гоняться не стоит точно.

    Типоразмеры пресс-фитинга указываются в маркировке как на кольце, так и на его корпусе. Аналогичная информация содержится и на трубе. Все должно совпадать. Еще раз – не стоит приобретать фитинги и трубы из металлопластика разных производителей. В большинстве случаев такой разнобой приводит к проблемам и на стадии монтажа, и потом при эксплуатации.

    Трубу после обжима фитинга нельзя сгибать рядом с последним. Это может привести к лишнему напряжению в соединении. Недопустимо также прикладывать к пресс-фитингу какое-либо боковое усилие. Сам он поврежден не будет, а вот пластик рядом может и разрушиться.

    Простота приобретения

    Компания Вертекс Термолайн предлагает купить оцинкованные трубы и фитинги, представленные в широком ассортименте. Длина изделий колеблется от 150 см до 12 м, предлагаем услуги доставки в кратчайшие сроки по Москве и области. Прямое сотрудничество с производителями продукции гарантирует непревзойденное качество, демократичные цены, невысокую стоимость доставки. На страницах каталога представлены и оцинкованные фитинги во всем разнообразии их модификаций – крестовины, муфты, бочонки, тройники, угольники, американки, контргайки, сгоны, футорки. Оцинкованные фитинги подразделяются на резьбовые, обжимные, фланцевые.

    При выборе труб обращайте внимание на их технико-эксплуатационные характеристики – толщина, длина, диаметр, от чего зависит сфера их применения. Наши сотрудники с радостью предоставят всю необходимую информацию, которая продублирована на страницах каталога. Индивидуальные условия сотрудничества и разнообразие способов оплаты предоставляем каждому клиенту.

    Сборка медного трубопровода методом пайки

    Наибольшей герметичности можно достичь, если соединять трубы методом пайки. При выполнении работы необходимо четко соблюдать рекомендуемые правила безопасности.

    Инструменты

    Для сборки трубопровода методом пайки потребуется следующий набор материалов и инструментов:

    • медные трубы, количество и диаметр которых определяется по схеме;
    • труборез (в отсутствии устройства можно воспользоваться обычной ножовкой по металлу);
    • трубогиб;
    • металлическая щетка для подготовки трубы для пайки;
    • наждачная бумага (используется в дополнение к щетке);
    • труборасширитель – специальное устройство для увеличения диаметра одной из соединяемых труб;
    • газовая горелка;
    • фаскосниматель (устройство для удаления заусенцев после обрезки труб);
    • флюс-состав, который позволяет произвести дополнительную чистку труб и способствует более равномерному распределению припоя;

    Обжим металлопластиковых труб

    Разновидности флюса для пайки

    припой – металлический сплав, которым заполняется пространство между трубами в процессе пайки.

    Обжим металлопластиковых труб

    Разновидности припоя для разных видов пайки

    Флюс и припой подбираются в зависимости от вида пайки (низкотемпературной или высокотемпературной), причем флюс и припой должны максимально соответствовать друг другу.

    Процесс пайки

    Как соединять медные трубы методом пайки? Для получения прочного соединения рекомендуется придерживаться следующей схемы:

    1. нарезаются трубы. Длина каждого участка трубопровода должна соответствовать схеме, в которой указана медная разводка труб по жилому помещению;

    Обжим металлопластиковых труб

    Резка труб труборезом

    1. с концов труб снимается фаска. Затем участки для пайки зачищаются до достижения максимально ровной поверхности и очищаются от окислов и иных загрязнений при помощи металлической щетки;

    Обжим металлопластиковых труб

    Подготовка поверхности трубы к пайке

    1. для достижения максимальной герметичности паевого соединения конец одной трубы необходимо расширить на 2 мм – 3 мм;

    Обжим металлопластиковых труб

    Увеличение диаметра трубы

    1. место будущей пайки обрабатывается флюсом. Поскольку химический состав может негативно повлиять на кожу рук, то работа производится в защитных перчатках. Флюс в виде пасты удобнее всего наносить при помощи небольшой кисточки;

    Обжим металлопластиковых труб

    Нанесение флюса на участок трубы

    1. разогревается до нужной рабочей температуры горелка;
    2. флюс немного расплавляется;
    3. соединяются трубы;
    4. излишнее количество флюса удаляется при помощи сухой мягкой тряпки;
    5. производится пайка. На разогретый участок плавно наносится припой, который при нагреве расплавляется и заполняет все свободное пространство;

    Обжим металлопластиковых труб

    Заполнение припоем в процессе пайки

    1. на 3 – 5 минут (до полного остывания) соединение оставляется в неподвижном состоянии;
    2. следующий участок трубопровода присоединяется аналогичным образом.

    Пайка труб производится при высокой температуре. Кроме этого нередко в ходе выполнения работы выделяются вредные вещества. Поэтому сборку трубопровода методом пайки необходимо производить в хорошо проветриваемом помещении и вдали от легковоспламеняющихся веществ или предметов.

    Возможные способы монтажа медных труб подробно рассмотрены на видео.

    После предварительной сборки производится прокладка медных труб согласно ранее разработанной схеме. Для крепления трубопровода можно использовать хомут, кронштейн или иные приспособления. Кроме этого прокладывать трубы можно в стенах.

    Из какого материала бывают обжимные трубки

    Какой материал, используемый для изготовления обжимных трубочек надёжнее? По мнению опытных рыболовов, наилучшими характеристиками обладают латунь и медь. Последний материал является пластичным и хорошо поддаётся обработке. Например, трубки из алюминия быстро трескаются, а обжимные трубки из стали – передавливают леску (размоточный материал), но отлично подходят для морской ловли.

    Материал для обжимной трубки должен быть пластичным и это главное требование к нему.

    Предлагаем вашему вниманию интересную статью об отводном поводке, виды монтажей, проводок и многое другое — здесь

    Техника соединения

    Тонкостенные стальные трубы и фитинги

    Системы KAN-therm Steel состоит из тонкостенных стальных труб и различной конфигурации фитингов, соединяемых с помощью технологии пресс.

    Система KAN-therm Steel базируется на технике выполнения обжимных соединений „Press” — опрессовке, использующей профиль обжима М, которая позволяет:

    • создать трехточечный обжим уплотнения типа O-Ring, обеспечивающий его соответствующую деформацию и плотное прилегание к поверхности тонкостенной стальной трубы ,
    • полностью закрыть пространство, в которое вложена уплотнительная прокладка O-Ring, путем прижима края фитинга к поверхности трубы, что предотвращает попадание загрязнения внутрь фитинга и представляет собой естественную механическую защиту для уплотнителя, а также усиливает механическое соединение.
