При обжиме проводников, одним из главных условий для получения качественного контакта и его надежной работы в дальнейшем, является применение профессионального инструмента. Одним из таких инструментов являются пресс клещи или кримперы, предназначенные для опрессовки втулочных, изолированных, неизолированных наконечников и автомобильных клемм.
Кримперы для автомобильных клемм и изолированных наконечников должны иметь матрицы с двухконтурным профилем опрессовки – по жиле и по изоляции. Также ее геометрия и форма должны соответствовать обжимной части наконечника.
Как правило, покупать лучше всего сразу наборы, где в комплекте идут сами клещи и все необходимые матрицы.
Среди отечественных производителей выделяется фирма КВТ и ее два набора для обжатия:
- пресс клещи CTF
- пресс клещи CTB
Рассмотрим их комплектацию, отличия и принципы работы. Оба этих набора предназначены для опрессовки как изолированных, так и неизолированных наконечников.
Из каких материалов изготавливают сантехнические трубы
Работа по организации водопровода начинается с выбора труб и подходящих фитингов. Затем осуществляется его прокладка, монтаж и установка сантехники. Современные материалы для системы водопровода позволяют провести все работы быстро и качественно.
Сегодня на рынке представлены сантехнические трубы из разнообразных материалов. Если классифицировать трубы по сферам их применения, можно выделить три направления: сети горячего и холодного водоснабжения, канализация (водоотведение) и система отопления.
Кроме того, трубы различаются в зависимости от материала, из которого они изготовлены, и по диаметру. Если брать в расчет только материал изготовления, можно выделить две обширные категории: металлические и полимерные трубы.
Металлические трубы.
Медные трубы. Используются для внутренних сетей. Совместимы только с трубами из аналогичного материала. Различают мягкие и жесткие медные трубы. Диаметр варьируется от 8 до 32 мм.
Чугунные трубы. Постепенно этот вариант уходит в прошлое. Это связано с основными недостатками чугуна — хрупкостью и большим весом.
Стальные трубы. Все еще используются, но постепенно, как и чугун, отходят на второй план. Недостаток стали — подверженность коррозии. Чтобы этого избежать, в настоящее время производится вид труб с оцинкованным покрытием снаружи и внутри. Стальные трубы обладают высокой теплопроводностью; постепенно на неровных частях образуется накипь. Кроме того, они имеют большой вес, и их тяжело монтировать. Срок службы до 40 лет.
Полимерные трубы.
Полиэтиленовые трубы. Используются как для наружных, так и для внутренних трубопроводов. Такие трубы можно укладывать при температуре до -20 °С. Диаметр от 20 до 160 мм. Различают трубы высокого и низкого давления.
Трубы из сшитого полиэтилена. Используются для систем отопления и водоснабжения. Широкое распространение такие трубы получили в системах снеготаяния и системах водяных теплых полов. Для того чтобы кислород не проникал внутрь системы, современные трубы покрываются диффузионным барьером.
Трубы из металлополимеров. Такие трубы являются новинкой: впервые они были произведены около 9 лет назад в Англии. По сути, это те же трубы из сшитого полиэтилена, только оснащенные дополнительным слоем из алюминиевой фольги. Основное преимущество металлопластиковых труб состоит в способности сохранять форму при изгибе, поэтому их можно использовать для открытой прокладки. Кроме того, такие трубы выдерживают большие нагрузки давления и температур, они непроницаемы для газов и обладают незначительным тепловым расширением.
Трубы из поливинилхлорида. Такие трубы хоть и созданы из материалов нового поколения, но уже успели зарекомендовать себя как полностью безопасный для жизни и здоровья человека продукт. Трубы из ПВХ рекомендованы СНиП для систем холодного и горячего водоснабжения и канализации.
Основное преимущество труб состоит в том, что для их монтажа не требуются специальные инструменты: используется метод холодной сварки или резиновые манжеты.
Еще одним преимуществом таких труб является их невысокая стоимость, так как поливинилхлорид относится к дешевым полимерам.
При выборе водопроводных и канализационных труб необходимо учитывать их особенности и выбирать тот вариант, который будет долгое время служить без поломок.
Общая информация
По мере того как человек создавал новые виды техники, появлялись и новые типы соединения кабелей различного назначения, мощности и проводимости. Для того чтобы осуществить подключение техники в соответствии с действующими требованиями и нормативами, необходимо особым образом подготовить контакты ведущих жил. Для этого нужно правильно обжать их наконечники. Именно для этого и были созданы специальные клещи для обжима.
Это один из незаменимых инструментов, который обязательно имеется в арсенале многих радиолюбителей, автомехаников и электриков. С помощью таких клещей можно выполнять опрессовку контактов не только обычных кабелей, но и специфических коннекторов для нестандартных разъемов. Несмотря на то, что за последние годы ассортимент инструментов для проведения электротехнических работ заметно расширился, клещи для опрессовки наконечников всё ещё остаются одними из самых востребованных инструментов для выполнения подобной операции. Этому в немалой степени способствует низкая себестоимость их производства, доступность и высокая эффективность.
Такие клещи имеют довольно простую конструкцию, благодаря которой можно, даже не обладая специальными электротехническими знаниями, выполнить опрессовку наконечников. Подобный пресс является весьма надежным устройством, с помощью которого можно довольно качественно выполнить обжим кабелей. Это гарантирует крепкую связь между всеми проводниками и непосредственно соединительной конструкцией.
На сегодняшний день в продаже представлено достаточно большое количество моделей обжимного инструмента, которые могут отличаться не только функциональными возможностями, но и стоимостью. Последняя может зависеть от нескольких факторов:
- производителя пресса;
- типа конструкции;
- качества и материала конечной продукции.
Правила монтажа: секреты специалистов
Сборка металлопластиковых труб на пресс-соединениях не представляет технологической сложности. Перед началом работы следует очистить место от мусора и пыли.
Для работы понадобятся инструменты:
- Труборез. Для металлопластикового материала это оптимальный вариант. При разрезании такой трубы ножовкой по металлу вы не встретите особых трудностей, но срез получится непригодным для монтажа. вам потребуется дополнительно снять фаску с обеих сторон среза, выровнять геометрию среза до правильного круга, убрать все заусеницы. При использовании трубореза вы получите срез нужного качества без дополнительной обработки.
- Если вы использовали ножовку или другие подручные приспособления для разрезания трубы, то вам понадобиться калибровщик. Этот инструмент выровняет окружность и снимет фаску.
- Пресс-щипцы (ручные) или пресс-машина электрическая. Для разовых работ на небольших размерах можно обойтись ручным инструментом.

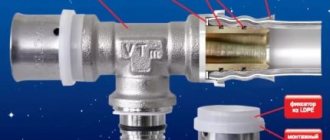

Выполнение соединения с обжимной гильзой осуществляется по следующей схеме:
- на внешнюю часть трубы надевают пресс-гильзу;
- во внутрь вставляют штуцер, продвигая до упора;
- обжимают гильзу щипцами.
При использовании надвижной гильзы порядок работ такой:
- на внешнюю часть трубы надевают пресс-гильзу, отодвинув ее от края;
- расширителем увеличивают диаметр трубы, вставляют штуцер до упора (без расширения труба на штуцер детали с надвижной гильзой не налезет);
- специальными щипцами натягивают пресс-гильзу на трубу со штуцером, обжимают.
- отрезать трубу следует для каждого участка последовательно в ходе работ, это позволит не запутаться в готовых отрезках;
- обжим фитинга производят один раз, повтор этой операции приведет к порче детали;
- фаскосниматель можно заменить наждачной бумагой и острым ножом;
В летний период можно работы начинать сразу, независимо от того, где хранились приобретенные материалы. Зимой придется подождать несколько часов, чтобы материал прогрелся до комнатной температуры. Лучший выход – занести трубы, фитинги, инструмент предварительно вечером и оставить для прогрева и высыхания конденсата на ночь.
Как выполняется опрессовка ручным прибором?
Процесс обжима металлопластиковой трубы ручными пресс-клещами не сложен, но требует внимания и аккуратности. Для работы нужна пустая ровная поверхность, позволяющая расположить отрезок трубы, соединительные фитинги и сам инструмент.
Для корректной работы с пресс-клещами необходимы соответствующие условия, а именно просторная ровная поверхность и хорошее освещение. На удобно обустроенном месте совершить обжим и правильно установить фитинг сможет даже новичок, не имеющий большого ремонтно-монтажного опыта
Когда все необходимое подготовлено, пресс-клещи кладут на стол и раздвигают рукоятки в стороны на 180 градусов.
От агрегата отсоединяют верхний элемент обоймы и вставляют в него верхнюю часть пресс-вкладыша, соответствующего размеру сечения трубы, которую в данный момент обрабатывают. Нижнюю половинку помещают в нижнюю часть обоймы, оставшуюся пустой, и защелкивают инструмент.
Обжать фитинг пресс-клещами можно только один раз. Вторая обработка категорически недопустима, поэтому к каждому действию стоит отнестись ответственно
Из трубы и фитинга составляют совместный узел и вкладывают конструкцию в пресс-клещи, внимательно следя, чтобы фитинговая гильза находилась внутри пресс-вкладыша.
Очень важно для качественного обжима использовать насадки, четко соответствующие диаметру сечения трубы. Иначе прибор деформирует фитинг и деталь придется менять на новую. После корректного размещения в приборе комплекта из трубы и фитинга ручки сводят вместе до упора и осуществляют обжим
После корректного размещения в приборе комплекта из трубы и фитинга ручки сводят вместе до упора и осуществляют обжим.
После операции на металле должны образоваться два идентичных дугообразных изгиба и две хорошо просматривающиеся кольцевые полосы. А итогом станет четко и прочно установленный и закрепленный фитинг, который будет практически невозможно удалить подручным рабочим инструментом.
Установка фитинга должна осуществляться очень внимательно, тщательно и без спешки. Ни в коем случае нельзя допускать возникновение смещения. Даже 5 миллиметров станут критичными для трубопроводной системы и в будущем приведут к нарушению целостности
Определить неверно выполненную работу можно по шатающейся, нечетко закрепленной гайке, по наличию видимого между металлопластиковой трубой и гайкой проема шириной более 1 миллиметра и по неплотной затяжке гайки. Если такие погрешности обнаружены, фитинг придется вырезать из трубы и повторно установить на его место новый.
Описание наконечника
Большинство наконечников кабелей имеет маркировку, состоящую из четырёх букв — НШВИ. В расшифрованном варианте эта аббревиатура будет звучать как «наконечник штыревой втулочный изолированный». Выражаясь более понятным языком, это обычная втулка для гибкого многожильного провода. Основное ее назначение — защита конца кабеля, который используется для крепления в винтовой зажимной клемме. После удаления изоляции на конец кабеля надевается наконечник, а затем его обжимают специальным устройством. Чаще всего для этого применяются пресс-клещи.
Металлическую часть наконечника чаще всего делают из электролитической меди. Она имеет изоляцию только на тыльной стороне. Толщина изолятора заметно больше диаметра металлической части наконечника. Выглядит же он как манжет. Наконечник крепится поверх изоляционного покрытия провода. Обжиму подвергается его металлическая часть, которая и фиксирует внутри жилы кабеля. При создании соединения наконечника с винтовым зажимом металлическая часть целиком скрывается в гнезде устройства. Снаружи видна лишь безопасная диэлектрическая часть кабеля.
Необходимые инструменты
Соединения металлопластиковых труб, как уже было сказано выше, могут выполняться при помощи фитингов различного типа, которые выбираются для каждого конкретного случая. Для сборки трубопровода потребуются следующие инструменты и приспособления:
- специальные ножницы, при помощи которых металлопластиковые изделия можно нарезать на отрезки требуемой длины (кроме того, такие ножницы используются для того, чтобы качественно подготовить трубы к монтажу);
- калибратор, необходимый для того, чтобы устранить с конца трубы вмятины, образующиеся после резки (калибратор также выполняет функцию своеобразной развертки, при помощи которой с внутренней части обрезанного изделия снимается фаска);
- рожковые и разводные ключи;
- рулетка, электродрель и плоскогубцы;
- пресс-клещи (такой инструмент для монтажа металлопластиковых труб потребуется в том случае, если в работе будут использоваться фитинги обжимного типа; для монтажа металлопластиковых труб для водопровода своими руками в домашних условиях используются преимущественно ручные пресс-клещи механического типа, а в профессиональной сфере предпочтение отдается гидравлическим инструментам);
- экспандер (таким инструментом пользуются в том случае, если в работе с металлопластиковыми трубами применяются фитинги надвижного типа).
Специфический инструмент для монтажа металлопластиковых труб
Устранение неисправностей
В таблице указаны некоторые неисправности и способы их устранения:
| Наименование неисправности | Причина | Способ устранения |
| Пресс для наконечников кабеля не развивает максимальное давление или вообще не качает. | Нет масла в гильзе для поршня, или оно не той консистенции. |
|
| Из-под рабочего поршня течет масло. | Получила дефекты уплотнительная манжета. |
|
Качественный и удобный инструмент для опрессовки кабельных наконечников – это залог надежного соединения кабелей и проводов любого сечения.
Виды инструментов для монтажа металлопластиковых труб
Для соединения металлопластиковых труб используют следующие инструменты:
- Труборез или ножницы для резки металлопластика.
- Угловую шлифмашинку (болгарку).
- Трубогиб.
- Строительный фен.
- Ручной пресс, или пресс-клещи.
Болгарка и строительный фен приводятся в действие электродвигателем. Бытовые трубогибы для металлопластиковых труб обычно с ручным приводом. Ручной пресс для обжима имеет несколько разновидностей с разными типами приводов.
Механические
Ручные или механические мини-клещи применяются для обжима водопроводных труб диаметром до 20 мм. Такие применяются для внутренней разводки горячей и холодной воды. Эти инструменты не имеют электропривода или гидроусилителей, для их срабатывания используется мускульная сила человека.
Ручной привод
Ручные трубогибы, самодельные станки Вольнова имеют более сложную конструкцию, чем простые инструменты. Усилие, необходимое для гибки, довольно значительно, и для приведения в действие таких конструкций используются рычаги.
Для обжима металлопластиковых труб отопления (25 мм, иногда 32 мм) используют стандартный ручной пресс для обжима пресс-фитингов. Для усиления мускульной силы человека используют шестеренчатую передачу, она же помогает правильно отрегулировать усилие обжима.
Гидравлические
Для опрессовки трубопроводов большего диаметра (до 32 мм) выпускают гидравлические модели клещей. В одной из рукояток клещей встроен усиливающий гидроцилиндр. При сжимании ручек в гидроцилиндре повышается давление, усилие передается на обжимную головку клещей. Такие клещи достаточно дороги (от 10 000 рублей), они требуют квалифицированного техобслуживания.
Электрогидравлический вариант
Все предыдущие модели используются при монтаже металлопластиковых инженерных систем в небольших объемах. При промышленном строительстве или если вы постоянно монтируете сантехнические системы имеет смысл приобрести мощный электрогидравлический прессовый инструмент. Такое оборудование применяют для монтажа трубопроводов диаметром до 108 мм.
У прессового электрогидравлического инструмента высокая производительность и самое качественное и герметичное обжатие. Аппараты комплектуются насадками для обжима труб разных диаметров. Электрические клещи для ходовых бытовых диаметров до 50 мм могут работать от аккумуляторов.
Предназначение
Рекомендованы пресс-клещи для монтажа конструкций из металлопластика любой сложности. Вариантов применения много:
- последовательное соединение водо- и тепло- узлов;
- система коллекторного вида, когда подключение и отключение каждого узла возможно отдельно, что позволяет отключать даже одну комнату;
- монтаж «тёплых полов»;
- комбинированный способ присоединения.
Особенно важна герметичность в последних трёх вариантах, когда конструкция после установки полностью монтируется в стену или в напольное покрытие. Здесь, значение клещей осуществляющих соединение с помощью пресс фитинга не заменимо.
Опрессовка металлопластиковой трубы пресс клещами
Инструмент для опрессовки – виды и особенности работы
Рассмотрим, чем могут отличаться приспособления и как производится рабочий процесс
Важно использовать только качественный инструмент и соблюдать технологию, это гарантирует отличный результат
Типы пресс-клещей
На фото: ручной инструмент – отличное решение для домашнего использования
Самый простой и широко распространенный вариант – ручные пресс-клещи для металлопластиковых труб.
Рассмотрим основные особенности данного типа приспособлений:
Простота конструкции обеспечивает ее надежность и долговечность, нет множества мелких элементов, которые могут сломаться в самый неподходящий момент
Достаточно демократичная стоимость, что также немаловажно, если объемы работ небольшие и лишние затраты нежелательны. Весьма широкий размерный ряд, хотя лучше всего приобрести клещи обжимные для металлопластиковых труб со сменными насадками
Это гарантирует универсальность инструмента, так как для работы с трубами разных диаметров нужно всего лишь сменить насадку.
Наличие комплекта сменных насадок – немаловажное преимущество при выборе инструмента
Гидравлические и электромеханические клещи для обжима металлопластиковых труб отличаются более высокой производительностью, поэтому их чаще всего выбирают профессионалы. (См. также статью Канализационные трубы: особенности.)
Они имеют свои особенности:
Более легкий процесс монтажа, так как обжим производится не за счет собственного усилия
Скорость проведения работ намного выше, что немаловажно при больших объемах работ. Наличие систем, улучшающих качество работ: OPS – увеличивает усилие при опрессовке, APS– регулирует силу в зависимости от диаметра трубы, APC – производит контроль работы, пресс не раскроется до тех пор, пока обжим не будет завершен
Профессиональный инструмент отличается производительностью
Как производится работа
Процесс монтажа достаточно прост, тем не менее, важно провести качественную подготовку, чтобы результат был отличным:
Торец трубы обрабатывается, с него снимается внутренняя фаска. При резке трубы чаще всего ее форма нарушается, поэтому используется калибратор для придания торцу идеальной окружности
Это очень важно, и игнорировать это требование ни в коем случае не стоит. Далее на торец аккуратно одевается обжимная муфта
Затем в трубу вставляется специальный штуцер с уплотнительными элементами. Для предотвращения соприкосновения торца трубы со штуцером ставится специальная диэлектрическая прокладка. После на клещи устанавливается вкладыш нужного размера, делается это очень просто, и если возникнут вопросы, то в инструкции все разъяснено просто и доходчиво. Далее клещи для труб устанавливаются на муфту, и производится опрессовка точки соединения.
Важно правильно расположить зажимные губки на фитинге
История возникновения
Опрессовка монтажного оборудования для систем отопления, водоснабжения повышает качество выполнения монтажных работ, увеличивает скорость их выполнения. Процесс предполагает применение обжимного пресс инструмента. Первые такие клещи появились в 50-х годах прошлого века — это был инструмент, прототип фитинга. В 1964 году оборудование получило официальный патент. Спустя несколько лет бренд Mannesmann приобрел права на продукцию. Компания занялась доработкой оборудования, совершенствованием технологий — и в 1972-м возник современный вариант пресс-инструмента.
Мужчина держит пресс-клещи в руке
В состав устройства входило две части:
- сам инструмент с прессом;
- гидравлический насос.
Для их соединения применяли шланг. Усилие, которое создавал гидравлический привод, направлялось к инструменту по шлангу, клещами сдавливалась и затем фиксировалась на трубе муфта. Таким образом получали пресс-соединение. Холодное прессование — альтернатива сварке, пайке, другим операциям. Первые инструменты весили в районе 15 кг.
Пока не завершился срок действия патента, компании Mannesmann с Novopress выпускали инструмент под . Позже клещи начали массовой производить другие бренды. Сейчас функционал, конструкция приспособления постоянно дорабатываются и совершенствуются. Сначала инструмент применяли для работы с металлическими трубами, потом появился металлопластиковый прокат, создающий аксиальные крепления.
Важно! В производственных циклах в рамках отрасли значимые изменения происходят каждые 5 лет, решения постоянно дорабатываются и модифицируются. Так в разы снилось трение рабочих частей, уменьшились объемы потребления энергии.
На фитингах после завершения прессовки остается гравировка — она позволяет отслеживать, какими именно клещами выполняли работы. Производители учитывают пожелания потребителей, системных поставщиков инструмента. Они выпускают разные типы фитингов с определенными конфигурациями профилей. Клещи нужно адаптировать под такой контур, чтобы соединение было выполнено корректно. Разработка инструмента таким образом осуществляется в тесном взаимодействии с системными поставщиками.
Красные пресс-клещи с обжимной рукоятью
Особенности металлических пресс-систем
Металлические пресс-системы состоят из труб, инновационных фитингов и специального пресс-инструмента для их монтажа. Она универсальна, так как может применяться в системах и для отопления, и для водоснабжения. Уплотнительные кольца и манжеты в системе отсутствуют; для быстрой и надежной опрессовки соединений предусмотрены контуры безопасности. Они позволяют обнаружить неопрессованные фитинги при первой проверке на герметичность. Соединения получаются на сто процентов надежными и долговечными – производители гарантируют срок службы не менее 50 лет.
Благодаря отсутствию уплотнительных колец и внутренним скруглениям большого радиуса диаметр проходного сечения не сужается, и водяной напор остается сильным даже в стыках и поворотах.
А так как при монтаже системы отпадает довольно много дополнительных и времязатратных операций (калибровка труб и дополнительная подгонка диаметров, установка уплотнительных колец в фитингах и т.п.), время монтажных работ сокращается почти на треть.
