Пресс-клещи для металлопластиковых труб: как выбрать + инструктаж по использованию


Для прокладки, монтажа и ремонта коммуникационных систем из металлопластикового материала используется специальный инструмент – пресс-клещи для металлопластиковых труб. Это приспособление позволяет аккуратно обработать детали и обеспечить надежное, плотное и крепкое соединение всех фрагментов между собой.

Система, собранная при помощи пресс-клещей, отличается долговечной работой, гарантирует механическую прочность в зонах стыка и не требует последующего трудоемкого обслуживания. Мы расскажем, как выбрать инструмент и как его грамотно применять на практике. Приведенные нами советы по уходу помогут продлить его рабочий ресурс.

Особенности ручного обжимного инструмента

Помимо своих прямых функций отдельные модели ручных пресс-клещей имеют некоторые дополнительные функции, облегчающие процесс монтажа и способствующие соблюдению правил элементарной безопасности во время работы:

  • OPS – расширительная опция, направленная на увеличение мускульной силы с помощью прогрессивного четырехступенчатого фиксатора.
  • APC – уникальная система, контролирующая корректное выполнение соединения (не позволяет убрать клещи с трубы до тех пор, пока не зажим не будет полностью завершен).
  • APS – прогрессивное приспособление для правильного распределения прилагаемой силы в зависимости от габаритов пресс-фитинга.

Планируя покупку ручного пресс-клещей для металлопластика, сначала определяют диаметр используемых труб, а потом, опираясь на эти данные, узнают, есть ли в магазине инструмент такого же диаметра и предназначенные под опрессовку фитинги, применяемые для выполнения соединений.

Если нужно обжать трубы разного размера, за основу берут максимальное сечение детали. С меньшими трубами крупнодиаметровый инструмент тоже справится, так как в комплекте всегда идут дополнительные вкладыши, позволяющие осуществить и эту операцию.

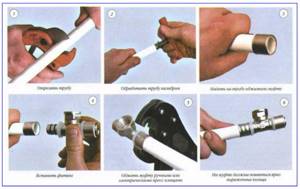

Весь процесс создания соединения с помощью пресс-клещей включает несколько стандартных этапов:

Галерея изображений

Фото из

Этап 1: Калибровка металлопластиковой трубы

Этап 2: Установка фитинга на подготовленную трубу

Шаг 3: Выполнение обжима соединяемых труб

Шаг 4: Проверка прочности и герметичности узла

Как выбрать инструмент: профессиональный или для дома

Прежде, чем приступить к приобретению пресс-клещей для металлопластиковых труб, устанавливается объём и сложность планируемого ремонта. Помимо этого, нужно учесть диаметр изделия, эти сведения можно посмотреть в паспорте инструмента.

Если будет производится монтаж металлопластиковых трубопрокатных материалов диаметром 26 или 32 мм, то лучше, чтобы ручки инструмента удлинялись.

Для дома, подойдёт бытовой опрессовочный инструмент для труб, с вполне доступной ценой. Ручные модели идеальны при работе с внутренними системами, которые чаще обладают диаметром трубного материала не больше 20 мм.

Основными клещами, продающимися в РФ считаются:

  • REMS — с вкладышами от 16, 20, 26;

  • VALTEC — 16, 20, 26, 32;
  • FORApress — 16, 20, 26, 32;
  • STC 500 — 16, 20, 26.

Пресс-клещи, имеющие гидравлический или электрический привод стоят дорого, и покупать их для домашних целей, чтобы выполнить разовую сборку не оправдано. Для профессионалов, которые выполняют большие объёмы, рекомендовано остановить выбор именно на них.

Важное значение, имеет наличие таких опций, как оптимизация и контроль за работой:

  • OPS — конструкция, имеющая ступенчатые фиксаторы, что приводит к оптимизации и усилению давления;
  • APS — усовершенствованная модель, в ней нагрузка равномерно распределяется на гильзу;
  • APC — особенность данных клещей, процесс обжима не остановится до полного завершения опрессовки.

Данное оборудование производят бельгийские и германские компании, оно является дорогостоящим. Однако, по отзывам пользователей, можно купить не хуже по качеству и приемлемое по цене приспособление от турецких или итальянских производителей.

Есть единые рекомендации для всех, кто планирует приобрести инструмент:

  • покупку нужно делать в магазине, который специализируется на данном товаре или у дилера;
  • при масштабных объёмах опрессовки фитингом, рекомендуется брать приспособление на прокат, так вы поймёте целесообразность приобретения в детальнейшем;
  • выбирая пресс, стоит обратить внимание на европейских производителей.

Чем соединяют металлопластиковые трубы?

В процессе прокладки металлопластиковых труб используют специальные соединительные детали – фитинги. Они представляют собой элементы крепежа или узловые разветвления – крестовины, тройники, переходники, заглушки и пр.

Существует два вида этих деталей – компрессионные и прессовые. Для установки первых требуется обычный гаечный ключ, а для вторых – обжимные клещи. С сортаментом фитингов, применяемых для сборки металлопластиковых трубопроводов, ознакомит рекомендуемая нами статья.

Металлопластиковые трубы, соединенные пресс-фитингами
Пресс-фитинги, закрепленные на металлопластиковых трубах с помощью опрессовочного инструмента, позволяют корректно произвести разводку в системе любой сложности

Пресс-фитинг считается наиболее надежным и не ослабевает в процессе эксплуатации, сводя к минимуму возможность образования утечек в системах. Такой способ соединения дает возможность заливать коммуникации бетоном и осуществлять в случае надобности скрытую укладку металлопластиковых труб в стены, полы и потолки.


Пресс-фитинг – современный элемент для надежного соединения металлопластиковых труб в единую систему. Состоит из корпуса, в котором находятся штуцер и уплотнители, изолирующие обжимную гильзу и кольцо

Область соединения демонстрирует великолепные эксплуатационные качества, легко выдерживает давление, в несколько раз превышающее предельно допустимое давление в самих трубах, проявляет высокую механическую прочность и надежно служит в течение многих лет, не требуя к себе излишнего внимания и трудоемки обслуживающих мероприятий.

Укладка коммуникаций для теплого пола
При монтаже металлопластиковых труб для организации теплого пола актуально использовать пресс-фитинги. Они обеспечивают максимальную надежность соединения и подходят для последующей заливки бетонной стяжкой

Для установки фитингов в металлопластиковые трубы применяются обжимные клещи любого вида. С их помощью опрессовка происходит быстро и качественно, а результатом является четкое неразборное соединение, практически полностью исключающее прорыв на коммуникационной линии.

При использовании пресс-фитингов система превращается в цельный, неразборный комплекс. Ошибки, совершенные в процессе монтажа, не подлежат коррекции или ремонту. Чтобы устранить их, придется вырезать фрагмент и установить новый коммуникационный узел.

Еще одним недостатком является довольно высокая цена пресс-деталей. Именно поэтому они применяются в быту не слишком широко

Отличия от компрессионных аналогов

По неопытности и незнанию всех нюансов монтажа труб из металлопластика пресс-фитинги можно спутать с фитингами компрессионными. У них тоже есть штуцер и гильза. Только обжим последней производится не инструментом, а за счет имеющейся в конструкции накидной гайки.

Главное различие между этими деталями – это разный тип получаемого в результате монтажа соединения. Компрессионный вариант при необходимости можно разобрать, а с опрессованным сделать этого не получится. Пресс-фитинг возможно лишь срезать с трубы для замены новым.

Компрессионный фитинг
При образовании течи в месте соединения гайку компрессионного фитинга можно подтянуть, а необслуживаемый пресс-фитинг придется полностью снимать

Однако вероятность образования протечки в пресс-соединении практически равна нулю. Не зря именно такой способ монтажа рекомендуют применять при устройстве «теплых полов» под стяжку и при замоноличивании трубопроводов в стену. Случаи, когда такие фитинги начинают течь в бетоне, в практике сантехников возникают крайне редко. Это больше исключение из правил.

С другой стороны, для монтажа обоих типов пресс-фитингов требуется специализированный инструмент. А для затягивания гаек компрессионных изделий необходима лишь пара гаечных ключей. В итоге на одной чаше весов «дорогой инструментарий + более высокая надежность стыка», а с другой «отсутствие лишних трат + несколько более высокий риск протечек». Выбор здесь только за мастером и владельцем дома, где производится укладка трубопровода.

Подготовка труб к обработке пресс-клещами

Непосредственно перед сборкой систем из металлопластика, т.е. перед использованием пресс-клещей и осуществлением обжимных мероприятий трубный материал готовят соответствующим образом.

Разметка трубы для установки фистинга
Во время осуществления разметки металлопластикового трубного материала нужно обязательно добавлять с обоих концов детали небольшой напуск (2-3 см). Иначе после вставки фитинга фрагмент окажется более коротким, чем нужно по смете. Положение неправильно установленного пресс-фитинга откорректировать не получится. Придется вырезать весь фрагмент и установить на это место новый

Последовательность действий актуальна для инструмента любого типа и требует обязательного соблюдения:

  1. При помощи рулетки от бухты отмеряют нужное количество трубного материала и делают пометку маркером там, где будет предполагаемый срез.
  2. Ножницами для резки металлопластика отсекают деталь необходимой длины, проследив, чтобы образовавшийся край был максимально ровным и составлял четкий прямой угол с условной центральной осью изделия.
  3. При использовании для работы гильотинного инструмента его нижний край держат строго параллельно поверхности трубы, лишь слегка вдавливая режущую часть в податливый материал.
  4. Когда обрезка проведена, получившиеся торцевые края обрабатывают калибратором. Он корректирует и выравнивает форму среза и аккуратно снимает внутреннюю фаску.
  5. С фитинга снимают обжимную гильзу и надевают на край трубы. Штуцер вставляют непосредственно внутрь среза.
  6. Торцевые части элементов соединения плотно прижимают, а область стыка изолируют уплотнительной прокладкой. Она предохраняет материал от проявления коррозии и обеспечивает герметичность всей системы в целом.
  7. Контроль размещения трубы в гильзе осуществляют через круглый вырез на краевой зоне.

Когда соответствующая предварительная подготовка завершена, приступают к использованию пресс-клещей и осуществляют обжимную операцию.

Способы опрессовки металопластика

Гидравлический способ предусматривает заполнение металлопластиковых труб водой с последующим увеличением давления до установленных значений. Испытания могут затрагивать всю смонтированную магистраль или только отдельные её участки.

Пневматический способ предусматривает использование сжатого воздуха вместо воды. Этот метод опрессовки считается менее эффективным и более опасным по сравнению с гидравлическим вариантом. И не важно, испытываются металлические трубы или металлопластиковые.

Галерея изображений

Фото из

Сооружение металлопластикового трубопровода

Опрессовка газопроводной трубы

Металлопластиковые трубы в устройстве теплых полов

Металлопластиковые трубы в многоэтажках

Вариант #1: гидравлический

Процесс ничем не отличается от стандартного варианта, который применяют на стальных водопроводных магистралях. Единственный нюанс – рабочие давления для пластиковых труб имеют меньшие значения, чем принятые для металлических изделий.

Соответственно, давление испытания рассчитывается с учётом стандартных установок рабочего давления для пластика по формуле:

Ри = Ррп * 1,5,

В ней Ри – давление испытания; Ррп – рабочее давление пластиковой трубы.

Температура воды внутри трубопровода при этом допускается в пределах плюсовых значений 5 – 40ºС.

Ход процедуры:

  1. Подготовить испытуемый участок (поставить краны, заглушки).
  2. Установить в разных точках магистрали 2 манометра.
  3. На верхнем уровне магистрали установить воздухоотводчик.
  4. На нижнем уровне магистрали подключить водяной насос.
  5. Заполнить магистраль подачей воды от нижнего уровня к верхнему.
  6. Открыть воздухоотводчик, чтобы спустить воздух из системы.

Внутри магистрали из металлопластиковых труб наращивать давление следует медленно, исключая резкие скачки. Такие условия подкачки давления обеспечивает ручной гидропресс.

Гидравлический насос для испытаний
Гидравлический насос используют для проведения испытаний собранной или отремонтированной системы, требующей безупречной герметичности соединений. Самы соединения с помощью насоса не формируются

До момента, когда значение давления приблизится к рабочему уровню, рекомендуется периодически контролировать визуально участки возможных протечек.

Такими участками обычно являются:

  • соединения «труба в трубе»;
  • контакт трубы и фитинга;
  • точки установки кранов и заглушек.

Увеличение давления внутри металлопластиковых труб до значения, превышающего рабочий параметр в 1,5 раза, допускается только при отсутствии людей рядом с испытуемой магистралью.

Установленное испытательное давление внутри трубопровода необходимо выдержать в течение определённого времени. Для водопровода из металлопластиковых труб, рассчитанного под эксплуатацию в бытовых условиях, принят пятиминутный минимальный период выдержки.

На протяжении принятого минимального значения времени испытания падение давления в точках установки контрольных манометров не допускается. Когда на контрольных приборах наблюдаются изменения в минус, такое состояние свидетельствует о неполной герметичности системы.

Следует сбросить давление до рабочего значения и тщательно проверить места возможных протечек по всему участку металлопластиковых труб. Обнаруженные дефекты устранить и повторить процедуру испытания.

Опрессовка системы давлением
На завершающем этапе опрессовки металлопластиковых труб насос отключают от системы. Также снимают контрольные манометры, ранее установленные заглушки и запорные краны

Испытания на герметичность пройдены, когда они удовлетворяют следующим условиям:

  • визуально не выявлено наличия течей;
  • визуально не выявлено разрывов стенок труб;
  • пять минут не отмечалось изменений давления на контрольных манометрах;
  • нет видимых деформаций трубопроводов.

Между тем, необходимо уточнить: если выдержка по времени превышает пятиминутный интервал, допускается незначительное падение испытательного давления по причине естественного изменения температуры воды, находящейся внутри металлопластиковых труб.

Вариант #2: пневматический

На случай невозможности проведения гидравлической опрессовки по каким-либо причинам, допускается альтернатива – пневматическое испытание.

Методика пневматических испытаний отличается несколько иным способом проверки на герметичность, но в целом практически повторяет гидравлический способ. Эта технология применяется не столь часто именно на трубах, но для опрессовки отдельных устройств, например расширительных бачков, котлов, теплообменников и т.п., находит широкое применение.

Автомобильный насос в проведении испытаний
Удобный малогабаритный и облегчённый автомобильный воздушный насос вполне подойдёт для выполнения пневматических испытаний домашней водопроводной системы на металлопластиковых трубах

Для обнаружения мест утечек в условиях пневматической опрессовки, как правило, используют мыльный раствор. Смонтированную магистраль заполняют воздухом под давлением Ри = Ррп * 1,15 и орошают места потенциальных утечек мыльным раствором. Выход воздуха определяется по вздутию пузырей.

Такая методика проверки позволяет визуально обнаружить даже незначительные утечки. Но проверяющему лицу достаточно сложно отслеживать наличие утечек в местах труднодоступных для визуального наблюдения.

Пневматический метод испытаний вполне годится для тестирования на герметичность соединений металлопластиковых труб фитингами или по схеме «труба в трубе». А вот когда требуется испытать систему трубопроводов на прочность, этот способ явно не лучший. Здесь необходимо обращаться к тестированию гидравлическим способом.

Как выполняется опрессовка ручным прибором?

Процесс обжима металлопластиковой трубы ручными пресс-клещами не сложен, но требует внимания и аккуратности. Для работы нужна пустая ровная поверхность, позволяющая расположить отрезок трубы, соединительные фитинги и сам инструмент.


Для корректной работы с пресс-клещами необходимы соответствующие условия, а именно просторная ровная поверхность и хорошее освещение. На удобно обустроенном месте совершить обжим и правильно установить фитинг сможет даже новичок, не имеющий большого ремонтно-монтажного опыта

Когда все необходимое подготовлено, пресс-клещи кладут на стол и раздвигают рукоятки в стороны на 180 градусов.

От агрегата отсоединяют верхний элемент обоймы и вставляют в него верхнюю часть пресс-вкладыша, соответствующего размеру сечения трубы, которую в данный момент обрабатывают. Нижнюю половинку помещают в нижнюю часть обоймы, оставшуюся пустой, и защелкивают инструмент.

Пресс-клещи в процессе обжатия
Обжать фитинг пресс-клещами можно только один раз. Вторая обработка категорически недопустима, поэтому к каждому действию стоит отнестись ответственно

Из трубы и фитинга составляют совместный узел и вкладывают конструкцию в пресс-клещи, внимательно следя, чтобы фитинговая гильза находилась внутри пресс-вкладыша.

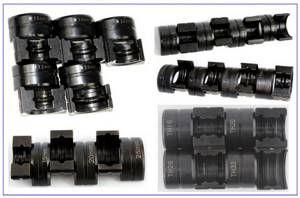

Очень важно для качественного обжима использовать насадки, четко соответствующие диаметру сечения трубы. Иначе прибор деформирует фитинг и деталь придется менять на новую

После корректного размещения в приборе комплекта из трубы и фитинга ручки сводят вместе до упора и осуществляют обжим.

После операции на металле должны образоваться два идентичных дугообразных изгиба и две хорошо просматривающиеся кольцевые полосы. А итогом станет четко и прочно установленный и закрепленный фитинг, который будет практически невозможно удалить подручным рабочим инструментом.

Не полностью обжатый пресс-фитинг
Установка фитинга должна осуществляться очень внимательно, тщательно и без спешки. Ни в коем случае нельзя допускать возникновение смещения. Даже 5 миллиметров станут критичными для трубопроводной системы и в будущем приведут к нарушению целостности

Определить неверно выполненную работу можно по шатающейся, нечетко закрепленной гайке, по наличию видимого между металлопластиковой трубой и гайкой проема шириной более 1 миллиметра и по неплотной затяжке гайки. Если такие погрешности обнаружены, фитинг придется вырезать из трубы и повторно установить на его место новый.

Особенности монтажа и выбора фитингов

Металлопластиковые трубы из сшитого полиэтилена изначально не предназначены для сварки и склеивания. Сварные швы на них через пару месяцев все равно потрескаются и разойдутся. А клей не используется из-за стойкости этого пластика к растворителям и его низкой адгезии. Остается для монтажа применять только специализированные фитинги.

Точный срез трубы
Все резы металлопластиковой трубы должны производиться исключительно под углом 90 градусов, даже незначительные отклонения могут пагубно сказаться на качестве соединения

Выбирая пресс-фитинг, основное внимание следует обратить на кольцо обжима. Оно должно быть выполнено из прочного металла. И никаких швов на этой металлической поверхности, только литая бесшовная штамповка. Любой шов – точка для разрушения. Лучше сразу снизить либо полностью исключить вероятность порыва трубопровода с затоплением дома. За дешевизной здесь гоняться не стоит точно.

Типоразмеры пресс-фитинга указываются в маркировке как на кольце, так и на его корпусе. Аналогичная информация содержится и на трубе. Все должно совпадать. Еще раз – не стоит приобретать фитинги и трубы из металлопластика разных производителей. В большинстве случаев такой разнобой приводит к проблемам и на стадии монтажа, и потом при эксплуатации.

Трубу после обжима фитинга нельзя сгибать рядом с последним. Это может привести к лишнему напряжению в соединении. Недопустимо также прикладывать к пресс-фитингу какое-либо боковое усилие. Сам он поврежден не будет, а вот пластик рядом может и разрушиться.

Особенности использования пресс-клещей

Несмотря на практичность и функциональность пресс-клещей, есть места, где использовать такой инструмент очень неудобно. Профессионалы ремонтно-монтажного дела говорят, что при работе со штробами, прокладываемыми в фальш-стене или под подвесным потолком, разумнее взять не клещи, а пресс-пистолет. Он полностью исключает получение травм и дает возможность управлять процессом одной рукой.

Пресс-пистолет в работе
Пресс-пистолет – это современный удобный инструмент, позволяющий совершать обжим трубного материала в самых неудобных местах и в ограниченном пространстве. Однако стоит он недешево и для разовых домашних работ покупать его нецелесообразно

Кроме того, инструмент можно вращать вокруг стыковой оси труб, совершая таким способом точную, ровную и надежную опрессовку.

Дельные советы по производству опрессовки металлопластиковых труб, проверенные на практике сантехниками, приведены в следующей статье, с содержанием которой мы советуем ознакомиться.

Что это за инструмент

Пресс-клещи – специальное приспособление для соединения пресс-фитингов с металлопластиковыми (и пластиковыми) трубопроводами. Пресс-фитинги обжимаются на трубе клещами и образуют надежное герметичное соединение. Прессовое соединение в дальнейшем не требует регулярных осмотров, подтягивания либо подкручивания. При правильной установке фитинга система не будет течь долгие годы. Для заливки в штробы и в стяжку допускается применение только пресс-фитингов.

Бывают разновидности для опрессовки концов кабеля в наконечники, закрепления клемм и коннекторов на проводах.

Техника безопасности при работе с инструментом

Для использования пресс-клещей в быту не требуются специфические знания или большой опыт работы. Нужно просто внимательно изучить инструкцию по эксплуатации и четко соблюдать все, что там написано.

Не стоит применять инструмент в помещениях с высокой влажностью. Сырость плохо воздействует на металл и приводит к заеданию и некорректной работе инструментов.

Процесс опрессования желательно проводить в удобной, практичной одежде, а руки защищать плотными строительными перчатками. Чтобы избежать травм и повреждений, нельзя допускать попадания в рабочий механизм частей одежды и конечностей. Соблюдение этих простых правил поможет совершить обжим аккуратно, не повредив при этом ни себя, ни инструмент.

Устройство и назначение

По форме напоминают обычные клещи, но функционально не перекусывают детали, а зажимают (запрессовывает). Отсюда и пошло название. Приспособление имеет обжимную головку из прочной стали, удобные длинные ручки. Головка обычно комплектуются набором насадок для обжима нескольких размеров.

При использовании каких фитингов необходимы пресс-клещи

Устройство требуется при опрессовке пресс-фитингов. Фитинги прочно обжимаются пресс-клещами на торце заготовок (при этом верхняя муфта фитинга деформируется и вминается в толщу пластика) и образуют надежное герметичное соединение.

Как ухаживать за пресс-клещами?

Чтоб инструмент надежно служил в течение длительного времени, за ним нужно ухаживать. После эксплуатации необходимо очистить металлическую головку специальным средством, а потом обработать винт, обжимающие детали насадки смазкой.

Хранить прибор рекомендуется в сухом месте, предварительно упаковав в чехол или специальную коробку, обычно продающиеся вместе с инструментом.

Пресс-клещи, насадки и мешок для хранения инструмента
Регулярный, полноценный, качественный уход и правильное хранение продлят надолго «жизнь» инструменту и обеспечат его безупречную работоспособность

Электрические и гидравлические агрегаты несколько сложнее в уходе и требуют профессионального обслуживания. Как поддерживать их в порядке, можно узнать из паспорта, прилагающегося к оборудованию.

Кроме пресс-клещей в сборке трубопровода из металлопластика обязательно потребуется труборез, особенности выбора и применения которого приведены здесь. Рекомендуем ознакомиться с весьма полезной информацией.

Виды оборудования и принцип работы

Различают гидравлическиеи механические ручные пресс клещидля опрессовки. Первые требуют от оператора меньших физических затрат и позволяют получить большее развиваемое усилие, а потому идеально подходят для частого применения в условиях различных производств. Для редкого использования целесообразнее приобрести механические пресс клещи – они стоят дешевле.

Гидравлическое оборудование делят на несколько видов. Неавтономныемодели требуют подключения к насосу, автономныеболее удобны, так как могут использоваться без дополнительного оборудования. Ручные пресс клещи с выносным насосом отлично подходят для работы в труднодоступных местах.

Существуют специальные пресс клещи для фитингов– оборудование, предназначенное для обжима соединительных частей различных трубопроводов.

Подготовительные работы перед опрессовкой

Действия, которые необходимо выполнить перед началом контрольной опрессовки газовой трубы, производятся согласно с инструкциями по охране труда, разработанными по типовым положениям техники безопасности при выполнении газоопасных работ.

К подготовке относится:

Схема газопровода

  • сверка фактической подземной прокладки коммуникации с трассировкой, обозначенной на схемах в проектной документации;
  • выбираются места для подключения необходимых заглушек, контрольно-измерительных приборов и регуляторов;
  • определяется точка подключения компрессорной установки.

Все задействованные, на этом мероприятии, инженеры и рабочие, обязаны быть повторно проинструктированы по охране труда и ознакомлены с порядком выполнения работ.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

  • повышению давления;
  • увеличению скорости теплоносителя;
  • уменьшению КПД;
  • повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

  • при сборке нового контура и сдачи его в эксплуатацию;
  • после проведенных ремонтных работ;
  • профилактические проверки;
  • после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

  • спускается вся жидкость из контура;
  • затем в него заливается холодная вода;
  • по мере заполнения спускается лишний воздух из контура;
  • после того как набралась вода, к контуру подводится нагнетатель давления;
  • как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
  • оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Классификация фитингов


Разновидности обжимных фитингов.

  • углы и отводы (применяются при соединении поворотов от 45 градусов);
  • крестовины (помогают произвести ответвление на две стороны);
  • тройники (используются при одностороннем ответвлении);
  • заглушки (применяются для крепления на конце трубы);
  • муфты (с помощью них соединяются трубы одинакового диаметра и направленности);
  • штуцеры (при необходимости соединения со шлангом).

Фитинги, которые применяют для соединения труб одного диаметра, именуются прямыми, а предназначенные для скрепления труб разного диаметра называют переходными.

На строительном рынке существует большой ассортимент чугунных, стальных, латунных или медных соединительных элементов.

Что касается чугунных, их отличают такие качества, как прочность и долговечность. У чугунных фитингов существенное преимущество перед другими соединительными изделиями, например, такими как стальная муфта. Еще к положительным качествам чугунных элементов можно отнести высокую устойчивость к негативным воздействиям окружающей среды и универсальность.

Без стальных фитингов в современной промышленности сегодня не обойтись. Совсем недавно обойти препятствия на пути трубопровода можно было с помощью изгиба трубы. Сегодня в этом нет необходимости

Трубопровод с использованием стальных изделий легко поддается сборке и разборке, что тоже немаловажно

Мини клещи

Мини пресс, предназначенный для металлопластиковых труб, – это малогабаритное устройство, которое обеспечивает ручной обжим муфты. Эти мини клещи применяют для магистралей с объемом от 16 до 20 мм. Дополняют эти механизмы наборы насадок с профилем ТН.

Мини клещи не оснащают телескопическими рукоятками, поэтому при работе придется приложить больше усилий. Усилие обжатия в таких приспособлениях равняется 10.5 кН.

Без насадок мини устройство весит не более двух с половиной килограммов. Рукоятки на данных клещах часто покрывают ПВХ материалом, а осевые эксцентрики на мини клещах дают возможность выполнить настройку при появлении избыточного люфта.

Профессиональные мастера выделяют качество малогабаритных устройств от компании VALTEC. Эти изготовители предлагают не только высококачественные мини обжимные клещи, но и резьбонарезной инструмент, ножницы, и другой инструментарий для монтажных работ.

Инструментарий с электрогидравликой

Смотреть видео

Аккумуляторный пресс, применяемый для металлопластиковых труб, входит в число электрогидравлических инструментов. Сюда входят также сетевые и универсальные станки.

Как правило, приспособление с аккумулятором – это малогабаритный механизм, который имеет небольшой вес. Но, если сравнить аккумуляторный аппарат и устройства работающие не от электричества, то первый отличается высокой производительностью и простым использованием. Применяют аккумуляторный аппарат для обработки магистрали с диаметром не более 110 мм.

Любая аккумуляторная модель функционирует от батареи. На данных механизмах применяют только универсальные прессовочные головки, которые подходят на конкретные размеры металлопластиковой трубы.

ВАЖНО! Аккумуляторный аппарат может выполнить приблизительно от пятидесяти до ста обжатий на одном цикле зарядки.

Технические параметры инструментария

До покупки пресса для монтажа металлопластиковых труб, необходимо детально изучить основные параметры и характеристики оборудования. К ним относятся:

Спектр диаметра опрессовки.Виды фасонных элементов для монтажа.

Некоторые инструменты могут выполнять обжим фитингов только определенных изготовителей.Тип контура, выполняющего обжим. Предназначение модели указывают определенной буквой при маркировке. Посмотрев на вид профиля, можно определить предназначение модели для монтажа.Длина рукоятки.

Любому начинающему мастеру будет интересно узнать, что этот фактор влияет на стоимость приспособления. Все дело в том, что, выполняя обжим фитингов клещами с маленькими ручками, необходимо прикладывать больше физических усилий.Ресурсные возможности клещей. Сюда включено количество обжима фитингов, которое может воспроизвести пресс.Масса.

От этого показателя зависимо удобство действий.Оснащенность поворотным механизмом, в который крепят сменные насадки на клещи. Такое дополнение в инструменте дает возможность выполнять обжим фитингов на вертикальном трубопроводе.Изготовитель. Этот фактор во многом отражается на стоимости и качестве.

Смотреть видео

Чтобы опрессовка фитингов была выполнена качественно, нужно произвести следующие действия.

Поставить в место соединения съемное кольцо, которое предназначается для опрессовки фитингов для конкретного вида и объема трубы.Выполнить откалибровку магистрали с одновременным снятием фаски.

На этом этапе монтажа будет нужен калибратор.Затем совмещается торцевая часть трубы и штуцера. Часто на штуцерах предусмотрены специальные отверстия, они позволяют контролировать положение трубной детали.Используя пресс клещи, выполняют опрессовку фитингов, для чего необходимо приложить определенные усилия. Качество опрессовки проверяют по образовавшимся бороздкам, их появление свидетельствует о прочности выполненного соединения.Проверяется стык на уровень прочности.

ВАЖНО! Опрессовка фитингов может производиться один раз. При повторном проведении этой работы, соединительные детали приходят в негодность и не подлежат ремонту.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
