Как производится монтаж канализации внутри частного дома

Комфортное проживание в загородном доме невозможно без обустройства системы канализации. В среднем семья из 4 человек потребляет около 200 литров воды в сутки. Это связано с появлением стиральных и посудомоечных машин. В доме также устанавливают душевые кабины и джакузи.
Для своевременного отвода сточных вод из дома нужно проложить внутреннюю канализацию. Ошибки, допущенные в процессе монтажа, приводят к серьёзным проблемам. В коттедже появляется неприятный запах и постоянно забиваются трубы. Поэтому необходимо соблюдать требования, прописанные в ГОСТах и СНиПе.

↑ Общие сведения

Система водоотведения загородного или дачного дома состоит из следующих элементов:

1. Внутренняя канализация.
2. Внешняя канализация.
3. Сборный колодец.
4. В многоэтажных коттеджах устанавливают фановую трубу (вентиляцию).

Работоспособность внутренней канализации зависит от нескольких факторов:

1. Сначала необходимо выбрать подходящий размер труб.
2. При укладке системы нужно избегать резких углов и поворотов.
3. Трубопровод должен иметь уклон, который составляет 2-3 см на погонный метр.
4. Владельцу дома необходимо рассчитать количество строительных материалов.

Наружная линия

Внешняя канализация начинается с трубопровода от фундамента. Стоки отводятся к септику, выгребной яме или фильтрующему сооружению. На каждом повороте трубы устанавливаются ревизии (переходники с крышками, с помощью которых можно быстро прочистить засор). Снаружи также располагается ревизионный колодец и вентиляционный зонт.

Вентиляция выводится от стояка через фановую трубу. Из-за сильных посторонних запахов ее нельзя монтировать вблизи окон, с выходом во двор или вблизи от дымарей. Категорически запрещается соединять ее с обычной вентиляционной шахтой. Вместо зонта можно использовать специальный вакуумный клапан вверху стояка (не путать с обратным клапаном!).

↑ Особенности обустройства канализация в двухэтажном коттедже

Схема канализации включает в себя совокупность пластиковых труб. Они используются для своевременного отвода сточных вод. Сантехнические устройства должны быть оборудованы сифонами, которые предотвращают проникновение неприятного запаха внутрь помещений.

↑ Внутренняя разводка

При укладке внутридомовой канализации нужно рассчитать угол наклона. Работоспособность сантехники зависит от состояния внутренней разводки.

Чтобы обеспечить функционирование стояка и унитаза, нужно использовать трубу с диаметром 11 см.

Для душевой кабинки и кухонной раковины рекомендуется использовать трубы, которые имеют диаметр 5 см. В процессе монтажа обеспечивается герметичность системы. В области стыков не должно быть заусенцев и шероховатостей. Наличие прямых углов приводит к появлению засоров.

Если требуется повернуть трубопровод, то можно воспользоваться несколькими коленами. Таким способом добиваются более плавного перехода.

Появление специфического запаха в доме может быть связано с обратным подсосом из канализации. Избегают этой проблемы за счёт установки сифона или S- образной трубы. Устройство выполняет функцию гидрозатвора.

Чтобы провести трубу через стену, желательно использовать специальную гильзу. При необходимости можно воспользоваться отрезками более широких труб. На участке подключения трубопровода к стене устанавливают тройник, который имеет ревизионное окошко. Его специально закрывают заглушкой.

Ревизионные окошки предназначены для предоставления доступа к системе внутренней канализации. Хозяину достаточно отодвинуть заглушку, чтобы устранить засор.

При обустройстве вывода трубы из здания понадобится выполнить следующие мероприятия:

1. В фундаменте делают отверстия диаметром 13-16 см. Они предназначены для установки гильзы.
2. Далее приступают к укладке утеплителя вдоль стенок.
3. Трубу протягивают через гильзу.



↑ Гидродинамика жидкости в трубах

В случае полного заполнения трубы должен возникнуть «поршневой» эффект. При этом образуется водяная пробка, которая вызывает резкий скачок давления. Образовавшийся вакуум высасывает всю воду из сифона. В помещении появляется характерный запах. Чтобы избавиться от стоков, создают соответствующее давление. Поэтому в процессе проектирования нельзя игнорировать законы гидродинамики.

При прокладке трубопровода учитывают следующие моменты:

1. Жидкость по трубопроводу течёт под воздействием гравитации.
2. Скорость перемещения стоков зависит от угла уклона. Его величина должна быть не менее 1-2 см на метр.
3. В процессе прокладки трубопровода обеспечивают герметичность соединений. С этой целью используются раструбы с резиновыми манжетами.

Чаще всего при проведении канализации владельцы частных домов допускают несколько ошибок:

1. Хозяева не предусматривают установку вентиляции. Однако фановая труба не только отводит неприятный запах, но и обеспечивает необходимый уровень давления в системе.
2. Неправильное подключение сантехнических приборов к стояку – распространенный вид ошибки. Подводящие трубы не должны находиться ниже унитаза. В противном случае нечистоты могут попасть в раковину или душевую кабину.

Причиной возникновения такой проблемы может быть использование слишком длинной трубы.

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Внешний вид канализационного сифона

↑ Порядок монтажа внутридомовой канализации

При проведении внутридомовой канализации необходимо придерживаться следующих правил:

1. Унитаз к стояку подключают отдельно от других сантехнических устройств.
2. Лучше отказаться от размещения нескольких устройств на одной подводящей трубе. Это связано с низкой производительностью системы.
3. Оптимальный диаметр отвода от унитаза должен быть равен 100 мм. Причем расстояние от стояка не должно быть больше 1 метра.
4. Не рекомендуется использовать подводящую трубу с толщиной меньше 70 мм.

Функционирование системы канализации зависит от факторов:

• угла наклона;
• диаметра трубы.

В соответствии с нормативом каждый погонный метр трубы диаметром 50 см должен опускаться на 3 см.

Оптимальный угол наклона для труб диаметром от 100 до 110 мм составляет 2 см. Обращается внимание на перепад высоты. Для унитаза этот показатель должен составлять 1 м. В случае превышения параметров необходимо обустроить вентиляцию на концах подводящих элементов.

Неправильное оформление углов приводит к постоянным засорам. Резкие переходы осложняют продвижение сточных вод по канализационной системе. В трубах начинают скапливаться отходы.

Трубы нельзя размещать под углом 90 градусов. От этого зависит работоспособность канализации. Чтобы добиться плавного течения жидкости используют фасонные части. При этом угол наклона должен быть в пределах 135 градусов.

↑ Укладка канализационных труб: нормативы

Вывод фановой трубы в общедомовую вентиляцию – распространённая ошибка, которая приводит к неприятным последствиям. Жильцы ощущают дискомфорт из-за неприятного запаха. Решить проблему можно только за счёт полной переделки системы.

В процессе движения жидкости по трубопроводу возникает шум, который мешает домочадцам.

Поэтому обматывают трубы минеральной ватой.

Уменьшить уровень шума можно с помощью короба, изготовленного из гипсокартона и специальной шумоизоляции для труб.

Чтобы своевременно проводить профилактические работы, трубопроводную систему оборудуют люками. Они расположены через каждые 15 м.

Зачастую во внутренней домовой канализации отсутствует обратный клапан. Это приводит к переполнению наружных устройств. В результате канализационные стоки заливают подвальное помещение.

Чтобы вырыть траншею для канализационной трубы, потребуется учитывать уровень промерзания грунта. К примеру, в Московской области почва может промерзать до 1,8 м. Поэтому глубина траншеи должна составлять не меньше 2,2 м.

Для защиты от промерзания можно воспользоваться греющим кабелем. В процессе выполнения работ рекомендуется придерживаться следующего алгоритма:

1. Сначала размечают трассу с помощью колышков и шнура.
2. После этого производится выемка грунта на глубину 60 см.
3. На дно канавы засыпают песок, и утрамбовывают основание. Для разметки уклона используют шнур и строительный уровень. Чтобы защитить трубы от промерзания, используют термозащитный кожух.

Засорения канализационных труб

Канализационная система нередко подвергается засорам, какой бы качественной она не была. Проблемы возникают по самым разным причинам: неправильная технология укладки канализационных труб или других элементов, низкое качество используемых материалов или неверная эксплуатация. Впрочем, всех этих проблем можно избежать, если пользоваться общепринятыми правилами и знать некоторые аспекты работы канализации.
Например, нередко засоры в системе возникают из-за слишком резких углов поворотов или изгибов. Стокам в таких местах становится гораздо труднее двигаться, поэтому им требуется дополнительное усилие, после которого на внутренней поверхности трубопровода остаются отложения. К тому же, иногда жильцы сбрасывают в канализацию различный мусор, что делать категорически запрещено: твердые предметы в подавляющем большинстве случаев застревают на первом же повороте и провоцируют засорение.

Заключение

Перед тем, как правильно положить канализационные трубы, необходимо разобраться в строительных нормах, правилах и стандартах. Если все было сделано верно, то проблем с канализационной системой не будет, и она сможет выполнять свои функции с максимальной отдачей.

↑ Какие расчёты производятся при планировании системы

Чтобы спланировать внутреннюю канализацию, проводятся определённые расчёты. На схеме должны присутствовать места, в которых будут находиться сантехнические устройства. При этом нужно определить расстояние от стояка, а также диаметр подводящих труб.
Можно выделить несколько вариантов подключения сантехники. Чтобы соединить устройство с канализацией, обязательно рассчитайте количество материалов, которые будут использоваться в процессе монтажа.

Существует 2 способа обустройства системы канализации:

• напорный;
• самотечный.

При функционировании самотечной системы используется силы тяжести. Главная задача специалиста – рассчитать наклон труб в соответствии с нормативами.

Стояк в частном доме чаще всего монтируют в туалете. Чтобы избежать засоров, добиваются максимального сокращения углов поворота трубопровода. Такая система сможет функционировать даже во время перегрузок.

Глубина укладки канализационной системы

Современные канализационные системы существенно улучшают уровень жизни в частном доме. Если в прежние годы туалет на улице воспринимался как неприятная необходимость, неотделимая от частного дома, то сегодня это признак ленности хозяев или их крайне низкого достатка. Причем в первом случае можно выйти из ситуации, наняв профессионалов, которые выполнят абсолютно все работы.

Полезная информация:

• Утепляем полы в доме и квартире
• Устройство канализации в частном доме
• Как и чем делать монтаж водопровода в частном доме
• Этапы укладки плитки своими руками
• Зимний сад в частном доме: рекомендации
• Фановая труба для канализации в частном доме

На фото – Стандартная схема канализационной системы (наружная часть) частного дома.

На фото – Схема разводки канализации в обычном частном доме.

В настоящее время чаще в его устанавливается септик. Для него нужен соответствующий его размерам котлован. Между септиком и домом необходимо оставлять более 5 метров. Заглубляют септик примерно на полтора метра. Для большей надежности на дне котлована обустраивают бетонную подушку или бетонную емкость. Такое сооружение не даст грунту своей тяжестью повредить корпус септика, предохранит его от грунтовых вод.

На фото – Септик.

От уровня заглубления септика зависит глубина прокладки трубопровода.

Труба, проложенная между зданием и септиком, должна быть прямой. Колена, повороты будут провоцировать появление засоров.

Перед обустройством канализационной системы стоит узнать, какова средняя глубина промерзания в вашем регионе. Трубы нужно уложить немного ниже, чем эти показатели. Обычно глубина, на которой находятся канализационные трубы в частном доме на юге, – это более 50 см. В центральной части страны, где климат пожестче, глубина укладки канализации в частном доме – не менее 70 см. Данные цифры особо значимы в том случае, если канализационные трубы находятся под площадками или под дорожками, которые в зимний период освобождаются от снега.

Гидрозатвор для канализации

На фото – Укладка канализационных труб.

↑ Что потребуется для монтажа внутренней канализации

Чтобы обустроить систему канализации внутри дома, нужен подробный чёртеж. При проектировании указывают все приборы и их месторасположение. Специалист учитывает общую планировку здания. Для частных домов лучше всего использовать трубы, которые имеют диаметр 100 мм.

Нарушение работоспособности системы может быть связано с подвижками грунта. Для наружной канализации рекомендуется использовать гофрированные трубы, которые отличаются повышенной прочностью. Это позволяет избежать разрушения канализации.

В качестве инструментов для резки пластиковых изделий потребуется пила и острый нож. Обеспечить герметичность соединений можно с помощью резиновых уплотнителей. Они вставляются в раструбы.

При укладке трубопровода используют несколько разновидностей фасонных элементов:

1. Чтобы оформить углы можно воспользоваться отводами, имеющие загиб 45-90 градусов. На их концах находятся уплотнители, которые позволяют соединить обрезки труб.
2. Для соединения труб разной толщины применяют переходные муфты. При этом нужно учитывать температурный фактор. Получить более плотное соединение можно за счёт нагрева элементов перед монтажом. После остывания трубы будут намного плотнее соединяться между собой.

Расходные материалы, расчет и цены

Обязательно нужно определиться с объемом септика. Расчет проводится с учетом, что на каждого жителя дома используется 200 л воды в день. Стоки в септике отстаиваются в течение 3-х суток. Исходя из этих данных, получаем точный размер сточного резервуара.
Так, семья из 4-х человек потребляет 800 л. За три дня накапливается 2400 л. Значит, нужно подбирать септик именно такого объема. При желании можно сделать небольшой запас на случай максимальной загруженности резервуара. Септики с такими параметрами стоят от 20 тыс. руб.

Основная арматура:

• Крестовины для соединения 4-х участков под углом (80-100 руб.).
• Тройники с отводом бокового участка на 45 или 90 градусов.
• Колено для соединения труб с разницей высот (450 руб./шт.).
• Прямолинейная двухсторонняя муфта с резиновыми манжетами в раструбах (от 30 руб.).
• Ревизия (60 руб.)
• редукции разных параметров (от 40 руб/шт.)
• Зонт вытяжки (от 50 руб.)

↑ Как смонтировать внешнюю канализацию: последовательность работ

Выделяют несколько важных моментов:

1. Стояк рекомендуется устанавливать поближе к унитазу.
2. В подвале находится наклонная труба, которая выходит наружу. Стоки поступают в ёмкость септика.
3. Чтобы присоединить другое оборудование к системе, используются подводки. На все сантехнические устройства устанавливают сифоны.

В процессе монтажа нужно добиться герметичности стыков. Все трубы должны быть жёстко закреплены к перекрытиям. Выделяют 2 способа прокладки внешнего трубопровода (открытый или скрытый).

↑ Открытый способ

Траншеи под трубы можно вырыть с помощью экскаватора. При этом заранее рассчитывают протяженность и заглубленность канализации. Чтобы проложить систему водоотведения, учитывают наличие построек. Работа по проведению канализации включает в себя несколько этапов:

1. Сначала выкапывают траншею и очищают её от камней.
2. После этого засыпают песок и утрамбовывают основание. В результате получают амортизирующую подушку, которая удерживает трубу в правильном положении. Глубина траншеи должна быть ниже уровня промерзания.

↑ Скрытый способ

Препятствием к проведению работ могут быть деревья. В этом случае придётся обращаться к специалистам, которые смогут проложить трубопровод без нарушения целостности грунта.

Чтобы проложить скважину, потребуется буровая установка. Диаметр скважины должен быть в 1,5 раза больше, чем сечение трубы. С помощью оборудования протягивают изделие в скважину.

Чем важна глубина укладки?

Главная причина необходимости чересчур внимательного отношения к глубине укладки труб – возможность промерзания. Если такое случится в середине зимы, жители дома останутся без возможности использовать канализацию до теплых дней, когда заледенение растает. Даже минимальные ледяные наросты внутри труб приведут к появлению засоров и уменьшению или полному прекращению проходимости. Это закономерный итог сужения просвета трубы. Избавлению от появляющихся засоров в местах поворотов труб в наружной системе способствуют колодцы.

На фото – Канализационный колодец.

Такое удобное приспособление позволяет контролировать работу канализации, вовремя устранять появляющиеся проблемы. Делать его не очень сложно, зато комфорта в процесс эксплуатации оно вносит немало.

Учет глубины промерзания грунта является основополагающим требованием. Чтобы не тратиться на обустройство более глубоких траншей, нежели этого требует необходимость, нужно иметь четкое представление о глубине промерзания грунта в данной местности. Ниже приведено фото, которое поможет сориентироваться в этом вопросе.

Как сделать разводку труб в ванной и туалете?

На фото – Средняя глубина промерзания грунта по регионам России.

↑ Элементы канализации

Можно выделить несколько элементов канализации.

↑ Стояк

Это труба большого диаметра, которая проходит через все этажи коттеджа. Верхнюю часть стояка подключают к вентиляции. Снизу находится горизонтальный трубопровод, который выходит за пределы коттеджа. В продаже можно встретить трубы из поливинилхлорида или пропилена с диаметром 110 мм.

↑ Трубопровод

Все сантехнические устройства подсоединяют к стояку. С этой целью используют трубы, которые имеют диаметр 50 мм. Для подключения ванны или душа применяют сифоны, оснащённые встроенными патрубками.

↑ Фасонные элементы

Это стыковочные детали, которые служат для подключения сантехнического оборудования к стояку. Существует большое количество переходников, которые могут иметь диаметр от 50 до 110 мм.

Чтобы снизить вероятность возникновения засоров, патрубки располагают под разными углами. В процессе монтажа используются тройники и крестовины. Без фасонных элементов невозможно проложить канализационные магистрали. Для изменения направления труб используют отводы.

На отдельных участках труб размещают окошки, которые служат для проведения очистных работ. При монтаже применяют вспомогательные детали, которые облегчают процесс врезки тройников. В качестве таких элементов используют компрессионные муфты, которые имеют удлиненный раструб.

Большинство фасонных элементов рассчитано на переход с диаметра 50 мм на 100 мм. К канализации могут подключаться сливные шланги от стиральных машинок, которые имеют меньший размер. В таких случаях используют переходники с диаметром 32 мм.

↑ Гидрозатворы

При монтаже канализационной системы все сантехнические устройства подключаются к стояку. Чтобы в дом не проникал неприятный запах, используются гидравлические затворы. Они представлены водяными пробками.
Работоспособность системы зависит от качества монтажа сифонов и фасонных изделий. Для подключения сантехнических устройств применяют отрезки гофрированных труб.

↑ Фановые трубы

Верхняя часть стояка присоединяется к системе вентиляции. С этой целью на крышу устанавливают вентиляционную трубу. На конце раструба находится внутреннее резиновое кольцо.

↑ Вакуумные клапаны

Устройство должно герметично закрывать торец трубы. При этом внутри трубопровода создаётся разрежение воздуха. При поступлении большого количества жидкости в систему может произойти срыв гидрозатвора. Чтобы избежать неприятных последствий, используют вакуумный клапан.

Теоретически его можно использовать вместо системы вентиляции. Однако такой метод имеет серьезный недостаток. Причина заключается в том, что вакуумный клапан полностью перекрывает стояк.

При отсутствии вентиляции в нём будет скапливаться метан, который образуется в процессе разложения отходов. Взрывоопасный газ может разрушить систему. Поэтому не рекомендуется использовать вакуумный клапан вместо вентиляции.

↑ Крепёж

При прокладывании канализационных труб используют крепёж. С его помощью можно зафиксировать изделия на потолке и стенах. В качестве элементов, которые удерживают трубы в определённом положении, могут использоваться:

• клипсы на защёлках;
• сантехнические шпильки.

Подбор материалов

Через систему внутренней канализации сточные воды выводятся из зданий и транспортируются посредством наружного трубопровода в очистные сооружения – центральные или локальные (септики).

Чтобы Ваша канализация справлялась со своими задачами эффективно, Вы обязательно должны знать, как проложить канализационные трубы на своем участке.

Для строительства внешней канализационной системы целесообразно использовать гладкие полимерные трубы оранжевого цвета:

• полиэтиленовые (ПЭ);
• полипропиленовые (ПП);
• поливинилхлоридные (ПВХ).

Если глубина укладки значительная или на канализационные трубы предполагается воздействие динамической нагрузки (в случаях прохождения канализации под пешеходными и автомобильными дорогами), лучше предпочесть гофрированные двухслойные трубы из ПЭ или ПП.

Соединение полимерных труб происходит посредством фасонных изделий – переходников, муфт, отводов и др.

Чаще всего наружные канализационные трубопроводы сооружают из полимерных труб оранжевого цвета диаметром 110 мм.

Окрашивание труб в оранжевый указывает на их назначение – для наружной канализации, они более долговечные и прочные, нежели изделия серого цвета, используемые при строительстве внутренних трубопроводов.

Проложенные под землей трубы для внешней канализации менее подвержены коррозии, разрушениям и при укладке с верным уклоном не создают засоров благодаря гладкой структуре внутренней стенки. Максимальная допустимая глубина залегания таких труб в грунт – 3 м.

↑ Требования к внутренней канализации

Нарушение работоспособности системы связано с несоблюдением требований, зафиксированных в СНИПе 2.04.01-85. Особое внимание уделяют следующим пунктам:

1. При монтаже пластиковых труб должен соблюдаться одинаковый угол наклона.
2. Чтобы состыковать трубопровод используют тройники. При этом нельзя укладывать крестовины с прямым углом в горизонтальном положении.
3. Чтобы изменить направление трубопровода, применяют фасонные изделия соответствующего диаметра.
4. Если в доме отсутствует склады и производственные помещения, то можно смонтировать пластиковые канализационные трубы открытым способом.
5. Специалисты должны учитывать расположение вентиляции. Расстояние от скатной крыши должно составлять 0,5 м.

Как правильно обустраивать теплоизоляцию?

В холодных регионах рекомендовано дополнять канализационный трубопровод теплоизоляцией. Этот прием позволяет продлить эксплуатационный срок, исключить возможность промерзания при очень низкой температуре. Чаще всего для этой цели берут пенополиуретан. Если трубу обернуть пенополиуретаном, а сверху сделать оболочку из полиэтилена, трубе морозы будут не страшны.

На фото – Использование пенополиуретановой защиты для теплозащиты пластиковых или металлических труб.

Если проложить трубы ниже возможной точки промерзания, то трубы никогда не перемерзнут. В таком случае дополнительную защиту делают на случай экстремальных холодов. При выполнении теплоизоляции особое внимание уделяют стыкам и местам поворота. Именно эти зоны довольно слабо переносят воздействие холода. Так что утепление поворотных точек является обязательным.

На фото – Вариант утепления точек поворота.

В Европе применяют более технологичный метод. Рядом с трубопроводом пускают электрокабель, он в случае необходимости выполняет функцию обогревателя для трубы. Для многих жителей нашей страны такой способ слишком затратен, ведь оплата энергии не самая малая статья расходов. Поэтому необходимо следить за глубиной укладки труб. В центральных регионах лучше выбрать глубину в 1м. А в северных областях желательно рыть более глубокие траншеи и проводить качественную теплоизоляцию. Для этого можно воспользоваться минеральной ватой либо стекловолокном. Если трубы располагают над землей, их также утепляют аналогичными материалами. Поскольку они могут наполняться водой, при внешнем использовании необходимо будет гидроизоляция.

↑ Утепление трубы канализации

При проведении земляных работ и прокладке коммуникаций необходимо защитить трубы от промерзания. С этой целью используются утепляющие материалы:

• вспененный полистирол;
• минеральная вата.

↑ Какие материалы применяют при изготовлении труб

Для удаления стоков можно приобрести трубопроводы, изготовленные из следующих материалов:

1. Керамические трубы устойчивы к воздействию агрессивных жидкостей. Недостаток материала заключается в сложности монтажа и доставки.
2. Чугунные изделия отличаются высокой прочностью и надёжностью. Производители труб добиваются высокой точности раструбных соединений.
3. Строители чаще всего используют пластиковые трубы, который практически вытеснили все остальные виды. Покупателей привлекает долговечность, простота доставки и монтажа.

Для отводов от сантехнических устройств используют изделия с диаметром от 40 до 50 мм. Чтобы соединить стояк фановой трубе применяют изделия с диаметром от 100 до 110 мм.

Выводы и полезное видео по теме

Ниже демонстрируется видео-практика разводки и прокладки сети трубопроводов с учётом строительства частного дома. Полный цикл монтажа, включая тестирование системы простейшими способами.

Зная порядок обустройства системы отвода стоков из дома, можно попытаться самостоятельно соорудить канализацию. Правда на этапе прокладки трубопровода снаружи потребуется помощь для заглубления труб в землю.

Если же имеются сомнения, то лучше обратиться в компанию с хорошей репутацией и положительными рекомендациями от ваших знакомых. Тогда канализационная система будет устроена правильно и прослужит вашей семье не один десяток лет.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь полезной информацией, фото и собственным опытом, полученным в сфере устройства или ремонта канализационного трубопровода. Задавайте вопросы по спорным, заинтересовавшим и неясным моментам.

↑ Типы колодцев

Специалисты рекомендуют использовать для загородного дома несколько разновидностей колодцев.

Накопительный коллектор представляет собой герметичную ёмкость, в которую поступают нечистоты. В дальнейшем сточные воды необходимо будет откачивать.

В двухэтажном коттедже можно вырыть фильтрующий колодец. Глубина котлована должна быть около 3 м. Стенки укрепляют с помощью бетона или кирпича. На дне колодца устанавливают фильтр, который должен иметь толщину до 80 см.

Септик способен перерабатывать большие объёмы бытовых стоков. При этом нужно учитывать производительность системы. В камере должен помещаться объём жидкости, который семья потребляет в течение 3 дней.

Колодец с доочисткой состоит из нескольких камер. Герметичные ёмкости служат для отстаивания нечистот. Причём осадок перерабатывается бактериями. После предварительной очистки жидкость подаётся в последнюю камеру и проникает оттуда в почву.

Обеспеченные владельцы загородных домов устанавливают станцию глубокой очистки. Устройство представляет собой колодец, оснащённый биореактором и фильтром. Сточные воды очищаются от патогенных микроорганизмов. В процессе работы станции происходит отделение органических соединений. Их можно использовать в качестве удобрения.

Уличная часть системы

Внешняя часть канализации начинается с того места, где горизонтальная труба, принимающая стоки от вертикального стояка или отдельных ветвей, выходит за пределы дома. И вот тут приходится подумать, как лучше организовать отвод или сбор канализационных отходов.

Варианты сбора сточных вод

Для сбора сточных вод применяются самые разные решения. Какими могут быть варианты, наглядно показано в таблице:

Основные требования к устройству септиков

Проектирование и обустройство инженерных систем — и в частности, канализации, в одноквартирных жилых домах осуществляется в соответствии с требованиями СНиП (31-02). Основные из них мы приведём ниже:

• Самое главное, правильно обустроить ввод трубопровода в дом: произвести его утепление и предупредить накопление воды в этом месте (об утеплении канализации рассказано в статье). В самих трубах сточная вода никогда не стоит, а потому не замерзает.
• Лучше всего обустроить ввод с помощью гильзы с тёплой герметизирующей манжетой, как показано на фото.

Гильза для обустройства ввода канализации в дом

• От места положения выпуска зависит глубина заложения труб, а она взаимосвязана с высотой горловины септика. При проектировании системы нужно отталкиваться от конструктива фундамента дома (как правильно выбрать фундамент для дома читайте в статье), от которого зависит, будет ли выпуск трубы проходить сквозь него, или можно провести трубу под его подошвой.

Обустройство выпуска на свайном фундаменте

• В итоге должно получиться так, чтобы труба, под уклоном подходящая к септику, могла войти в него не ниже, чем в 15-ти сантиметрах от основания горловины.
• Её высота обычно не превышает уровня 90 см, поэтому максимальное заглубление трубы в точке её входа в септик составит 1,05 метра. Около фундамента, при длине трассы в 10-12 м, отметка низа трубы составит порядка 0,9 м.

Ввод трубы через подвал, сквозь стенку фундамента

• Если фундамент свайный или это лента мелкого заложения, труба без проблем проходит под ним. При более глубоком заложении в стенках фундамента необходимо закладывать гильзу, чтобы провести коммуникации. Или, если этого не было сделано, приходится сверлить их позже.
• При устройстве септика необходимо соблюдать не только расстояния от дома и объектов водоснабжения, но и других построек на своём и соседском участке. Для наглядности ниже приведена схема.

Нормы размещения септика на приусадебном участке

• Трубопроводы должны укладываться на местный грунт ненарушенной плотности. Если траншею приходится выровнять, то, во избежание проседания, подсыпка должна быть тщательно утрамбована.

Всегда лучше, когда проект составлен профессионалом. Если вы посетите тематические форумы и почитаете отзывы людей, озадаченных серьёзными проблемами с канализацией, то поймёте, что скупой может платить даже больше, чем дважды.

Оптимальный наклон и глубина заложения при строительстве

Согласно рекомендациям СНиП для труб с диаметром 50 мм делается стабильный уклон 3 см на каждый метр укладки. При сечении в 100 мм это значение можно уменьшить до 2 см. Во избежание засорений и «зажириваний» канализации на кухне, желательно увеличить на 0,5-1 см уклон на каждый метр разводки.
При монтаже на земельном участке соблюдается такой же угол наклона. Гильза (труба большего диаметра, чем основной трубопровод, выступающая на 15 см из каждого края) устанавливается в отверстии, сделанном в фундаменте. Она обеспечивает переход к наружной канализации, и располагается на 30 см выше уровня промерзания грунта.

Дальше на земельном участке прорывается траншея к септику. Примерная ее глубина – 0,7-1 м.

Закапывать трубы ниже уровня промерзания (в среднем он составляет 1.6 м) нерентабельно – придется делать очень глубокий септик. При соблюдении постоянного уклона это будет 4-5 м, где уже могут появляться грунтовые воды. Стоимость увеличивается за счет дополнительных бетонных колец и более прочных (гофрированных) труб, которые смогут выдержать и напор водостока, и вес грунта.

Подбор труб и диметров

Для отвода стоков от сантехнических приборов используются трубы диаметром 5 см. Труба от туалета должна иметь сечение 10-11 см, что поможет избежать появлению засоров.

Чтобы организовать канализационную систему в частном доме могут использоваться трубы чугунные, железобетонные или пластиковые. Последние более приемлемы, благодаря своей прочности, долговечности, стойкости к коррозиям и гладкой поверхности.

Наружные (ПВХ)

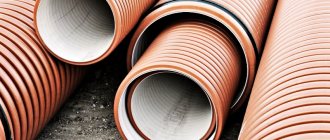

Поливинилхлоридные трубы предназначены для наружных сетей. Они отличаются характерным оранжевым или желто-коричневым цветом. Несмотря на относительную дешевизну, эти трубы обладают достаточной прочностью, что позволяет их применение как при наружном, так и скрытом монтаже. Для них рекомендуется соединение методом холодной сварки. Все повороты производятся с использованием фитингов и отводов.

Внутренние (полипропилен)

Полипропиленовые трубы для внутренних коммуникаций имеют светло-серый цвет и обладают разными техническими параметрами, зависимо от производителя и модели. Их общие особенности:

• Одно- или многослойность.
• Пенопропилен защищен алюминиевым покрытием и полимерным слоем.
• Соединение проводится сваркой или с применением специальных фитингов.
