Пошаговая инструкция по выбору и монтажу сэндвич-трубы для бани своими руками

В настоящее время дымоход из сэндвич-трубы считается одним из самых популярных и практичных сооружений. Функциональность подобного канала позволяет применять его в разных условиях.
При наличии качественных материалов от надежных поставщиков построить сэндвич-дымоход не составит особого труда.

Одним из важнейших достоинств этого трубного устройства для вывода продуктов сгорания является возможность его прокладки в деревянных строениях, например, в домашней бани.

Конструкция дымохода

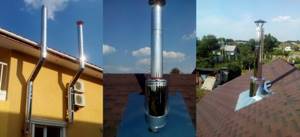

По типу расположения конструкции можно выделить дымоход уличный (внешний) и внутренний. Канал уличного дымохода через стену выходит наружу. Его преимущества: простой монтаж и высокая степень пожаробезопасности. В то же время он расходует больше топлива и требует утепления.

Канал внутренней конструкции выходит наружу через кровлю и, как правило, имеет строго вертикальную конфигурацию без горизонтальных участков. У него хорошая тяга, он потребляет меньше топлива и быстрее нагревает парилку и баню в целом. Из недостатков отмечу более трудоемкий ремонт и монтаж, меньшая степень пожаробезопасности в отличие от внешнего канала.

Преимущества и недостатки сэндвич-дымохода

Наиболее распространенный вид дымохода для бани – это сендвич-трубы, которые обладают рядом преимуществ:

  • простой и легкий монтаж, который можно сделать даже самостоятельно;
  • высокая ремонтоспособность за счет типовых деталей;
  • эстетичный вид;
  • высокая антикоррозийная способность;
  • низкая теплоотдача и малое выпадение конденсации за счет изоляционного слоя;
  • на внутренней поверхности сэндвич-трубы не откладывается сажа, потому что эта поверхность гладкая.

Несмотря на внушительный послужной список преимуществ, у сэндвичей есть и свои недостатки:

  • высокая стоимость в отличие от аналогов;
  • ограниченный срок службы – до 15 лет;
  • при нагреве места стыковки могут разгерметизироваться из-за расширения металла.

Ключевое значение для сэндвич-трубы имеют материалы, из которых она изготовлена. От наполнения зависит цена, срок эксплуатации и безопасность.

Предварительная подготовка перед установкой дымовой сэндвич трубы

Обратите внимание на такие важные моменты, которые нужно учесть во время установки дымоотвода:

  1. Запрещено монтировать трубы сэндвич непосредственно над топкой, поскольку это может привести к быстрому прогоранию и порче дымохода. Сначала следует установить желоб из огнеупорного материала, начинающийся в топке. А уже к нему можно подсоединять дымовую трубу.
  2. Если сендвичные трубы для дымохода своими руками проходят вблизи огнеопасных отрезков системы, то их нужно покрывать дополнительным слоем теплоизоляционного материала, иначе, может произойти возгорание.

Первым шагом к правильной и грамотной установке сэндвич будет составление подробного проекта. Он представляет собой детальный план прокладки трубы, который будет в конкретной ситуации наиболее приемлемым. То есть, проект составляется с учетом особенностей постройки и отопительного оборудования. Далее приступают к расчету количества материала, необходимого для успешного монтажа дымохода. В данном случае значение будет иметь и то, предпочитаете вы использовать фабричную продукцию, либо изготовить сэндвич трубу самостоятельно.

Если работы производятся с уже готовыми трубами промышленного производства, то процесс расчетов будет значительно проще и намного точнее, ведь такие изделия имеют стандартные размеры. В то же время для сборки такого дымохода своими руками нужно будет запастись материалом с некоторым запасом.

После закупки расходников можно приступать к разметке, которая нужна для правильной и ровной установки трубы без кривизны и отклонений. Довольно часто мастера используют кронштейн для сэндвич трубы, нанести разметку под который, очень просто. Прокладывая трубы таким способом, следует применять патрубки, защищенные теплоизоляцией.

Заранее следует продумать, где именно труба будет проходить сквозь перекрытие, и подготовить отверстие под нее. В подготовленный проем монтируют слой термоизоляции и устанавливают патрубок. При этом между патрубком и сэндвич трубой должен остаться некоторый зазор, что позволит качественнее отводить тепло от дымохода.

Из каких материалов изготавливают

Сэндвич-труба имеет 3 конструктивных элемента:

  1. Внешняя труба. Ее можно изготовить из различных материалов: нержавейки, меди, оцинковки, стали.
  2. Внутренняя труба. Выполняется по аналогии с внешней трубой, но имеет меньший диаметр.

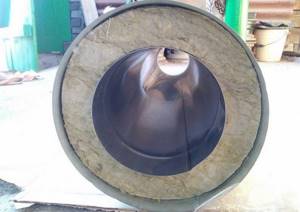

  3. Теплоизоляционная межтрубная прослойка выполняется из ватного минерального теплоизолятора (базальт, каменная вата и т.д.).

Подробнее остановлюсь на материалах самой трубы для бани: именно он определяет стоимость и эксплуатационные возможности сэндвич-дымохода.

Стальной

Стальной сэндвич выполняется из нержавеющей легированной стали с высокой антикоррозийной способностью. Она очень технологична, легко изгибается в разных направлениях. Имеет небольшой вес в отличие от, например, керамической трубы. Может комплектоваться прочистными люками и искрогасящими решетками, которые повышают ее безопасную эксплуатацию. Оптимальная толщина стенок – 1 мм. Саму трубу можно выкрасить в любой цвет, что позволяет органично ее задекорировать.

Что лучше: оцинкованные или нержавеющие дымовые трубы

Оцинковка дешевле нержавейки, что обусловлено ее более низкой способностью противостоять механическим повреждениям. Даже небольшое повреждение защитного слоя может повлечь коррозию металла.

Некоторые строители устанавливают комбинированный дымоход, чтобы снизить расходы и одновременно обеспечить необходимую безопасность и надежность трубы для бани. Из нержавейки делают участок в парилке, где более экстремальные условия работы. Оцинкованную трубу используют на чердаке и наружных участках.

При комбинированной установке могут возникнуть проблемы со стыковкой элементов, поэтому прежде чем уменьшать бюджет на строительство бани, семь раз «отмерьте» последствия!

Керамический

Керамические трубы имеют ряд преимуществ:

  1. Высокая термоустойчивость – до 1200 °С.
  2. Экологичность: они производятся из природной глины.
  3. Малый вес в отличие от бетонных и кирпичных конструкций.
  4. Удобство в эксплуатации за счет специальных керамических модулей, которые изготавливаются с прочистными дверцами.

Сами трубы представляют собой компактные трехслойные модули высотой 30 см. Внутренний слой гладкий, что способствует хорошей тяге и не допускает осаждения на нем продуктов сгорания. Их легко собрать в цельную и долговечную конструкцию.

Стеклянный

Главное преимущество стеклянной трубы для бани – ее привлекательный и современный вид. Она изготавливается из безопасного огнеупорного стекла: при разрушении оно рассыпается на тупые осколки, что исключает порезы. Стеклянные трубы долговечны, легко чистятся, устойчивы к температурным перепадам. Поставить такую трубу может не каждый, потому что его стоимость значительно выше дымоходов из сэндвичей и других традиционных материалов.

Думаю, что в будущем они станут более доступными, но пока это дизайнерская роскошь, от которой можно отказаться в пользу бюджетных вариантов.

Какой материал лучше подойдет для дымохода в бане?

Я перечислил, какие трубы можно применять для строительства бани. Подробно остановился на каждом типе, выделил его плюсы и минусы. Теперь уточню, что не рекомендуется применять в парилках.

К ним относят бетонные и асбестоцементные трубы: эти конструкции не соответствуют нормам пожаробезопасности помещений с высокотемпературными режимами работы.

При выборе учтите эту рекомендацию, в остальном решайте сами согласно бюджету и эстетическим предпочтениям.

Купить или сделать самому

Купить дымоход для бани проще, чем правильно сделать его самому. Но проще не значит лучше, тем более если есть необходимый навык, свободное время и желание сэкономить. При грамотном подходе сделать хорошую конструкцию не составит большого труда. Можно воспользоваться компромиссным вариантом: какие-то элементы изготовить самостоятельно, а отдельные сложные узлы купить.

Примерная цена

Сколько стоит труба для бани, зависит от количества предложений в конкретном регионе страны, какие размеры имеет сама баня и т.д.

Собрал среднерыночные цены, чтобы можно было сделать предварительные расчеты.

Основные требования к дымоходу в бане

К дымоходу предъявляются повышенные требования пожаробезопасности, потому что он сильно нагревается и может стать причиной возгорания бани. Чтобы избежать негативных последствий, при сборке и эксплуатации необходимо придерживаться простых, но важных правил:

  1. 250 мм от трубы – это допустимое расстояние для расположения легковоспламеняемых предметов.
  2. Стены возле печки должны быть сделаны из огнестойких материалов: шамотный кирпич, листовая сталь и т.д.
  3. Канал не рекомендуется обсыпать сыпучими материалами, чтобы не нарушать воздушное остывание конструкции.
  4. Чтобы исключить возгорание от искр, обрез трубы должен находиться на нормативном расстоянии от кровли.

Параметры, влияющие на выбор труб

Определяясь с трубой, следует учитывать следующие параметры:

  • внутреннее сечение;
  • высота дымохода.

Эти нюансы следует предусмотреть на этапе конструирования. Лучше, если чертеж выполнит квалифицированный человек.

Внутреннее сечение должно равняться сечению вводного печного канала. Чтобы вычислить нужную длину дымохода, нужно также следовать определенным правилам.

Указанные выше параметры одинаково важны при создании дымохода с достаточной тягой.

Как сделать дымоход в бане своими руками: пошаговая инструкция

Легче всего собрать канал для бани из сэндвичей. При сборке есть несколько нюансов, которые стоит учесть, чтобы не попасть впросак:

  1. Стыковка модулей должна происходить на видимых участках и категорически запрещена при потолочной или кровельной проходке.
  2. Оптимальный размер горизонтального участка составляет длину до 100 см, в противном случае может значительно ухудшиться тяга.

Соблюдение двух этих простых правил поможет избежать тысячи негативных последствий.

Необходимые инструменты и материалы

Чтобы собрать сэндвич-конструкцию для бани, понадобятся следующие материалы:

  • сэндвич-модули согласно проекту (чертежу);
  • элементы для устройства разделки в межэтажной плите и кровельного прохода;
  • ватная минеральная теплоизоляция;
  • если сэндвич-канал для бани имеет сложную конфигурацию и горизонтальные участки, то понадобятся различные переходники;
  • крепеж (саморезы, стяжки);
  • герметик для заделки стыков;
  • оголовок.

Для качественного монтажа понадобится также набор инструментов. Стандартный список должен включать:

  • электролобзик;
  • дрель и шуруповерт, можно электроотвертку;
  • скелетный пистолет под герметик;
  • набор стамесок;
  • уровень и рулетка не менее 5 м, иначе будут неудобства и потери времени при измерениях;
  • ножницы по металлу.

Проектирование, чертежи и схемы

На этапе проектирования стоит учесть несколько прописных истин:

  1. Высота конструкции дымохода для обеспечения нормальной работы составляет не менее 450 см.
  2. Расстояние от обреза канала до плоскости ската кровли не менее 50 см.
  3. Канал должен быть оборудован задвижкой (шибером, юшкой) для регулирования тяги.
  4. Проходные узлы в перекрытиях и кровле бани должны быть теплоизолированы.
  5. Чем проще конфигурация (ход трубы для бани), тем она дешевле и удобнее!

Существуют и народные лайфхаки. Например, покрасить наружную поверхность трубы белой или светлой краской, чтобы легко обнаружить негерметичные места, через которые идет дым.

Перед сборкой важно сделать чертеж или схему. Ниже привожу две схемы дымохода из сэндвичей, которые можно применить в том числе для бани.

Схема внешнего (наружного) канала

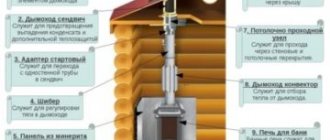

Схема внутреннего канала

Способы соединения модульных элементов в дымовой трубе

Сэндвич-модули можно соединять двумя способами:

  1. «По дыму». При таком соединении исключается попадание дыма и угарных газов внутрь помещения. Нижний модуль вставляется в верхний, чтобы обрез нижнего находился выше обреза верхнего, как показано на правом рисунке.
  2. «По конденсату». В этом варианте исключается попадание конденсата в теплоизолятор сэндвич-трубы. Для этого верхний модуль вставляется в нижний так, что обрез верхнего заводится ниже обреза нижнего, как показано на левом рисунке.

Порядок сборки

Перед монтажом сэндвич-трубы в бане подготавливают проходы в перекрытии и кровле. Если разделку потолочно-проходного узла (ППУ) стоит сделать сразу, то отверстие в кровле лучше делать при непосредственном подходе сэндвич-трубы к ней. Так можно исключить замокание помещений во время дождя, а также лишнюю работу по закрытию самого отверстия.

После устройства ППУ можно приступать к сборке сэндвич-магистрали:

  1. Для ускоренного прогрева парилки сразу монтируют стальную трубу, а сэндвич устанавливают уже ближе к потолку на расстоянии 20–30 смд
  2. Не стоит делать стык модулей в проходных узлах, иначе для их ремонта понадобится разбирать ППУ или проход в кровле.
  3. Монтаж сэндвичей для бани лучше выполнять «по дыму», чтобы обезопасить здоровье парильщиков.
  4. Стыки модулей проходят термостойким герметиком.
  5. Кровельное отверстие закрывают флэш-мастером с силиконовой накладкой, которая герметично закрывает кровельное отверстие.

Легкий вес и простая стыковка сэндвич-труб позволяют смонтировать их двум мастерам за короткое время. Сэндвич-трубу для бани можно собрать даже самостоятельно, но лучше позвать компетентного товарища или знакомого, чтобы избежать дилетантских ошибок.

Проход дымохода через деревянное межэтажное перекрытие

Потолочно-проходной узел (ППУ) в деревянных перекрытиях следует выполнять, руководствуясь СНиП, в где прописаны следующие правила:

  • Гильза ППУ выполняется из негорючего материала, классификацию материалов смотрите в СНИП.
  • Разделку (проход трубы через перекрытие) выполняют из огнестойких материалов (базальтовая вата и т.д.).
  • Разделку для деревянных перекрытий выполняют шириной 50 см.
  • Сечение гильзы должно быть шире диаметра канала, чтобы обеспечить удобную прокладку.
  • Не следует применять жесткое соединение разделки с перекрытием, чтобы исключить искривление канала.
  • Отступка (расстояние между трубой и близлежащей стеной) для деревянных стен составляет 26–50 см.

Соблюдение этих несложных правил обеспечит безопасную эксплуатацию дымохода бани и здоровье банщиков и парильщиков.

Проход дымохода через крышу с кровлей из сгораемых материалов

Канал через крышу проводят следующим образом:

  • Разметка и разделка кровли делается с таким расчетом, что от внешнего слоя трубы до края кровли было не менее 130 мм.
  • Если кровля утепленная, то ставятся подкрышная и верхняя пластины, а само пространство заполняется теплоизолятором.
  • Если кровля холодная, то достаточно поставить флэш-мастер.
  • Наружная крышка или флэш-мастер на стыке с кровлею промазываются битумным герметиком.


Особенности монтажа

Сэндвич дымоход обладает низкой пожароопасностью (внешняя поверхность трубы редко разогревается до температур свыше 40°С), однако, располагать систему дымоотведения лучше на безопасном расстоянии от любых деревянных конструкций.

Высота сэндвич-дымохода над поверхностью кровли непосредственно зависит от места выхода трубы относительно конька строения:

  • Удаление на 1,5-3 метра. Верхний край дымохода монтируется вровень с коньком.
  • Удаление менее 1,5 метров. Дымоотвод должен возвышаться над коньком приблизительно на 0,5 метра.
  • Удаление свыше 3 метров. Высота подбирается таким образом, чтобы угол между коньком крыши и верхней точкой дымохода составлял 10°.

Рекомендуем ознакомиться: Особенности и виды труб для воздуховодов круглого сечения

Обратите внимание! При возвышении над поверхностью кровли более 2 метров, дымоход следует дополнительно закрепить при помощи растяжек.

На кровле из горючих материалов нормы пожарной безопасности требуют установку дополнительного узла – искрогасителя. Этот элемент представляет собой мелкую металлическую сетку, которая легко пропускает дым, но задерживает значительную часть искр. Искрогаситель монтируется на оголовок дымохода.

Профессионалы рекомендуют в помещении парилки не устанавливать сэндвич, отдав предпочтение обычной одностенной стальной трубе. Такая труба будет нагреваться гораздо сильнее, нежели сэндвич, выступая дополнительным источником обогрева и позволяя получать необходимую температуру в парной гораздо быстрее.
