Печь для бани из трубы своими руками: полезные советы и готовые чертежи для удачных проектов

Залог получаемого в бане удовольствия — это всегда основательный ее прогрев до нужной температуры. Иначе сама процедура теряет всякий смысл, согласитесь? Вся нагрузка по этой части выпадает на печь, которую нужно должным образом подготовить. Можно, разумеется, избавить себя от головной боли по этому поводу и обратиться к специалистам. А можно приложить минимум усилий, зато в вознаграждение получить качественно подготовленную печь и солидную сэкономленную сумму. Как же сделать печь для бани из трубы своими руками? На самом деле, использование такого материала в качестве исходника позволяет свести временные затраты к минимуму — и отнюдь не в ущерб конечному результату. Главное — наличие необходимых материалов и чертежа, в соответствии с которым можно успешно воплощать план в жизнь и избежать подрывающих безопасность ошибок.

Вертикальный или горизонтальный формат?

Один из ключевых вопросов, который вам придется решить, если вы намереваетесь сделать печь для бани из трубы. Разумеется, он напрямую зависит от размеров парной.

Вертикальная — идеальна для маленьких помещений. Колосники и непосредственная топка размещены ступенчато, друг над другом, что позволяет в итоге сэкономить полезное пространство вокруг. Использование такого формата в последнее время заметно участилось, особенно в среде профессионалов. Споры о том, какая печь лучше всего подходит для бани, лучше обходить стороной: принимайте решение исходя из вашей конкретной ситуации.

Горизонтальная — решение, которое хорошо вписывается в формат просторных банных помещений. Одновременно это и тот классический вариант, который используется практически повсеместно. Характеризуется слегка увеличенным отсеком для топки. Часто для практичности его часть заходит в предбанник, что позволяет ускорить довольно утомительный подчас процесс растопки.

Согласитесь, что куда удобнее регулировать температуру из него, не тратя время на переход из одного помещения в другое. К тому же, во время таких «рейдов» воздух активно циркулирует по всей бане и мешает ее полноценному прогреву.

Инструменты и материалы

При создании горизонтальной печи используют такие материалы:

• Отрезок трубы. Ее диаметр должен составлять от 50 до 53 см. Длина корпуса равняется 80-100 см. Для парной в 20 куб. м достаточно первой характеристики. Если нужно нагревать и помещение предбанника, лучше добавить длине трубы 15 см.
• Прямоугольный лист стали 120х70 см. Допускается небольшой слой ржавчины. Основное условие – чтобы поверхность была ровной, без отверстий и вмятин. Металл следует выбирать не менее 3 мм толщиной.
• Металлопрофиль. Часто применяют уголок № 50. Для одной горизонтальной печи понадобится 1,5-2 м профиля.
• Арматурные прутья диаметром 6-8 мм. Можно использовать обрезки по полметра.
• Труба 150 см длиной и диаметром 110 мм. Понадобится и несколько колен. Угол поворота и их число следует выбирать в каждом случае отдельно.
• Две дверцы – для поддувала и топки.
• Кроме металлических элементов, потребуется найти 20 электродов для черного и 5 – для нержавеющего металла.
• Диски для работы с болгаркой диаметром 125 мм.

Соорудить печь горизонтального типа получится только при использовании определенных инструментов. К основным относится аппарат для сварки дополнительные принадлежности. В процессе работы понадобится распиливать стальные листы, поэтому в список инструментов следует включить мощную болгарку. Углекислотный полуавтомат – идеальный выбор, когда нужно варить ответственные узлы. Достаточно и простого импульсного блока, если имеются навыки работы.

При монтаже горизонтальной печи для продолжительной работы в бане необходимо приобретать качественные отрезки, рассчитанные на среднее давление.

Готовим основание

1. в месте, где планируется размещение печи, сделайте яму глубиной 0,5 метра, длину и ширину можно довести до 0,7 метра;
2. приблизительно на 0,3 метра высотой засыпьте подготовленную яму очень мелким щебнем и проведите основательную утрамбовку;
3. приготовьте цементный состав из расчета цемент-песок в соотношении 1 к 4, разбавьте смесь водой и залейте на щебень;
4. в течение суток основание высохнет и приобретет твердость — положите поверх несколько листов рубероида для надежной защиты от влаги;
5. приготовьте бетонный состав из цемента, песка, мелкого гравия и воды в соотношении 1:2:4 и залейте на рубероид;
6. тщательно выровняйте основание при помощи строительного уровня;
7. после высыхания оформите площадку из кирпича приблизительно на 0,7 метра в ширину и высоту;
8. также оформите защитный кирпичный экран высотой до 1,2 метра — в дальнейшем печь будет находиться в непосредственной близости от него, приблизительно на расстоянии 0,2 метра.

Выводы

Отапливать жилые помещения печами из труб смысла нет: при нужной для этого тепловой мощности печь оказывается по массогабаритам, трудоемкости и, в конечном итоге, затратам на изготовление, сравнимой с кирпичной. Но нескольким поколениям она все равно не прослужит и, разумеется, дышать не будет.

Популярность банных и гаражных печей из труб вполне оправдана. Однако хозяйственные трубные буржуйки пока распространены мало, а зря. Во многих случаях они вполне способны заменить гораздо более дорогие и трудоемкие печи-калориферы и печи длительного горения. Последние без присмотра небезопасны, а ровный в пределах суток температурный режим зимнего содержания птицы и скота в умеренных широтах не обязателен и даже нежелателен.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Горизонтальная печь — пошагово

1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
2. проведите скрупулезную зачистку всех краев;
3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
5. оформите из металлического листа топку выносного типа и сделайте вырезы;
6. приварите этот фасад к базовой трубе;
7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
10. все, что остается — это установить дверки для топочного отсека и поддувала;
11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

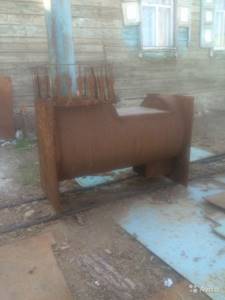

Вот несколько чертежей и изображений, которые помогут вам в изготовлении печи горизонтального типа.

Порядок изготовления

Для начала необходимо упомянуть, что все необходимые материалы можно приобрести на пунктах приема металлолома. Также многие мастера считают, что горизонтальные печи для бани из трубы менее эффективны и непрактичны . Поэтому создавать лучше вертикальную конструкцию с водяным баком наверху.

Чертеж наиболее популярной конструкции с фотографией готового изделия, в которое внесли небольшие изменения

Необходимые материалы и инструмент

Для того чтобы создать печь в баню из трубы необходимо иметь:

• сварочный аппарат, лучше газовый;
• дисковую пилу с отрезными кругами по металлу;
• измерительный инструмент;
• щетку с металлической щетиной;
• молоток;
• трубу толстостенную диаметром 520-530 см, длиной 1.5 метра;
• трубу диаметром 100 мм, длиной 2 метра;
• толстый лист металла, из которого можно вырезать четыре круга по диаметру трубы;
• термостойкую краску.

Совет! Необходимо отметить, что все металлические части должны иметь хороший внешний вид, который бы свидетельствовал о том, что они готовы для сварных работ. В противном случае можно обнаружить в процессе изготовления сквозные дыры, которые скрывались под толстым слоем ржавчины.

Разновидность данного устройства с центральным размещением бака для воды

Изготовление

• Чтобы печка для бани из трубы правильно функционировала необходимо разделить трубу на несколько частей, каждая из которых имела бы свой объем соответствующий назначению.
• Для этого трубу с диаметром 530 см разрезают поперек на три равные части, по 0.5 метров в каждой.
• Далее инструкция по изготовлению предполагает создание топки.
• Сначала нужно вырезать круг по диаметру отверстия, который приваривают к низу первого получившегося элемента.

Чертеж секционного устройства, для изготовления которого вместо квадрата можно использовать трубу

• Затем сбоку изделия делают окошко, через которое будет загружаться топливо. Чтобы печи для бань из трубы работали эффективно, лучше их сразу оснащать небольшими дверцами, которые можно приобрести отдельно.
• На следующем этапы вырезается еще один круг, который приваривается к верхнему отверстию топки. При этом в центре него необходимо проделать отверстие диаметром 90 мм. На него приваривают трубу сотку, которая будет служить дымоходом.
• Стоит отметить, что подобные банные печи из трубы не оснащаются решетками для сбора золы и соответственно дополнительной дверцей. Однако при желании подобный элемент можно внести в конструкцию, но высота топки должна оставаться равной 0.5 метра.

По данным принципам изготовления создаются финские печи

• Существуют такие чертежи печи для бани из трубы, которые предполагают, что труба дымохода будет установлена из следующей камеры, но тогда в верхнем круге, закрывающем топку нужно проделать много небольших отверстий. Некоторые мастера считают такую конструкцию более эффективной.
• Далее наверх надевают второй обрезок толстостенной трубы и приваривают его. В получившейся камере будут размещаться камни, которые смогут осуществлять равномерный теплообмен в помещении. При этом многие пособия, рассказывающие о том, как сварить печь из трубы для бани советуют не только оснастить отсек окном, но и дверцей. Особенно это важно, если вытяжная труба будет крепиться к нему сверху, а на его дне будут располагаться отверстия, ведущие в топку.

Готовая конструкция с графическим изображением указания всех необходимых элементов

• Верхняя часть данной камеры изготавливается также с отверстием под сотую трубу, но в одном случае она просто через нее одевается, а во втором варианте изготовления такая горизонтальная панель и будет основой для дымохода. Все места соединения также проваривают, следя за качеством швов. Дело в том, что при интенсивном нагревании металл расширится и это будет серьезной проверкой данной работы.
• Некоторые мастера при использовании электрической сварки советуют применять специальные электроды, которые создают шов устойчивый к воздействию высокой температуры и резким ее перепадам.
• На следующем этапе банная печь из трубы нуждается в создании бака для воды. Для этого наверх конструкции надевают третий элемент, который отрезали ранее и тщательно приваривают. Это и будет резервуаром для воды, а нагреваться она будет не только за счет теплопроводимости металла, но и, используя газы, выделяемые при горении, которые будут подниматься по дымоходу.

Поэтапный процесс создания горизонтального устройства, где трубу заменяют старым газовым баллоном

• После этого своими руками изготавливаем удобную крышку, закрывающую поверхность бака, огибая трубу бани, идущую из топки печки. Ее не обязательно делать из металла. В качестве крышки вполне подойдет деревянный щит из досок.
• Некоторые мастера предлагают установить на низ бака краник, чтобы можно было отливать воду в ведро, не подвергая руки опасности при контакте с паром.
• На заключительном этапе готовое изделие обрабатывают щеткой с металлической щетиной и покрывают слоем термостойкой краски. Сразу следует сказать, что ее цена довольно высока, но если есть желание придать конструкции хороший внешний вид, то такие расходы вполне оправданы.

Чертежи и фото горизонтальной печи из трубы 530

Очень часто для изготовления печи для бани используется труба 530 диаметра. Она позволяет обеспечить более долгое сгорание дров, заметно повышает производительность печи, да и в целом более удобна для работы. Поэтому фото и чертежи печи для бани из трубы 530 в горизонтальном формате пригодятся вам, если вы решились на строительство именно такого типа. Ниже мы предлагаем вам популярные варианты, прошедшие испытания на практике.

Как выбрать трубу?

Выше нам уже встречались цифровые обозначения типоразмеров труб. Теперь посмотрим подробнее, что они значат и как с толком воспользоваться этими сведениями для дальнейшего.

В спецификациях круглые стальные трубы всегда классифицируют по внутреннему диаметру; 2-я цифра обозначает толщину стенки, а следующие символы, если они есть, тип и особые характеристики. Для профильных труб первые 2 цифры максимальные размеры сечения, тогда 3-я – толщина стенки. Единицы измерения по умолчанию миллиметры; иные указываются явно. Напр., «корпус – труба 530х10» значит, что он сделан из трубы с внутренним диаметром 530 мм и толщиной стенок 10 мм, т.е. внешний диаметр заготовки будет 550 мм плюс-минус 5,3 мм, т.к. допуск на поперечник обычной трубы дается 10% от внутреннего диаметра. В основном допуск расходуется на эллиптичность трубы.

Далее, толщина стенок может быть разной. Водопроводные трубы выпускают облегченными, обычными и усиленными. Но, к примеру, самая расхожая труба 530 выпускается со стенками толщиной от 6 до 12 мм с шагом в 1 мм; наиболее употребительные номиналы – 6, 8 и 10 мм.

Зачем все это знать? Чтобы правильно подобрать заготовки для печи. Оптимальный диаметр бытовой печки около полуметра, это позволяет получить как неплохую теплотехнику, так и достаточное удобство в работе. А для труб от 500 мм номинальный шаг типоразмеров – 10 мм, т.е. есть трубы 500, 510, 520 и 530; большие считаются уже трубами большого диаметра. Т.е., подобрав заготовки разного диаметра и с разной толщиной стенки, можно составить концентрическую конструкцию, части которой будут телескопически входить друг в друга с минимальным зазором. А набрать в поиске, скажем, «труба стальная водопроводная 510х8 обрезки купить» проще, чем гнуть обечайку из 8 мм листа, не так ли?

ГОСТ 10704–91 (трубы стальные прямошовные) и ГОСТ 20295 85 (трубы стальные со спиральным швом) задают диаметр труб от 1 мм; шаги размерной сетки для разных диапазонов типоразмеров имеют рекомендательный характер. Труба – одно из самых востребованных изделий вообще, и регламентировать их скрупулёзно было бы просто глупо. В диапазоне 250-400 мм ряд выпускаемых типоразмеров труб весьма обширен. Как это обстоятельство используется в трубно-печной самодеятельности – посмотрим ниже.

Вертикальная печь — пошагово

1. подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
2. к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
3. вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
4. приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
5. оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
6. выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
7. заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
8. традиционный финал — последовательная шлифовка всего корпуса и покраска.

Вам в помощь — чертежи и фото, которые помогут самостоятельно сделать печь для бани из трубы в полном соответствии со всеми нормами безопасности. Кстати, не забудьте сделать первый прогрев на свежем воздухе — так вы избежите попадания в дыхательные пути испарений от краски, которую использовали. Ведь многие полимерные соединения откровенно вредят вашему здоровью. Помните, что железную печь, выполненную из трубы, лучше всего обложить кирпичом. Так будет лучше сохраняться тепло в парной, а воздух будет защищен от тех веществ, которые выделяются в него с прогревом железа.

Способы самостоятельного изготовления

При решении самостоятельно изготовить печь в баню из трубы стоит учитывать, что о стильном внешнем виде такой конструкции говорить не приходится. Однако она в полной мере выполняет свое функциональное предназначение, быстро и эффективно отапливая парную объемом до 20 м3.

Конструктивно печи для бани, изготовленные своими руками из стальной трубы, делятся на вертикальные и горизонтальные. Каждая разновидность имеет свои плюсы и минусы. Основной критерий при выборе той или иной модификации должен основываться на площади и планировке парилки.

Горизонтальное расположение

Если принципиально важно сохранить свободное пространство в парной, выбирать следует вертикальную конструкцию. Но у горизонтальной печи есть несколько очевидных плюсов:

• удобное расположение топки;
• оптимальная высота расположения каменки из-за небольшой высоты самой конструкции;
• отличный нагрев камней и бака с водой;
• небольшой вес конструкции позволяет установить ее в центре помещения на обычном стальном листе, толщиной 8 мм при условии изоляции толщиной 20 мм;
• равномерное распределение топлива.

Материалом для изготовления горизонтальной конструкции может быть труба диаметром 50 см или старый газовый баллон.

Особенность такой печи заключается в том, что она отлично прогревает все участки парной, кроме пола.

Вертикальное расположение

Вертикальная печь из трубы

Уровень теплообмена и время горения у вертикальной печки в баню из трубы ниже, чем у горизонтально установленной конструкции. Это связано с тем, что тепловая энергия стремится вверх, не успевая прогреть металлические стенки.

Скорость сгорания топлива внутри вертикальной конструкции можно уменьшить, прикрыв дверцу зольника и ограничив тем самым доступ кислорода в топку. Еще один недостаток заключается в том, что в вертикальной печи топливо сгорает сразу целиком, а в горизонтальной – постепенно, обеспечивая равномерный прогрев помещения. Плюс вертикальной конструкции заключается в более интенсивном нагреве камней и получении более насыщенного пара.

КПД горизонтальной печи выше, поэтому выбрать такую конструкцию целесообразнее. Чтобы придать печи эстетичный внешний вид, ее можно обложить кирпичом, окрасить краской или выполнить воронение.

При выборе состава для окрашивания металлической поверхности следует учитывать его термостойкость. Краска решит вопрос с внешним видом печи и защитит металл от коррозии. На отдачу тепла влияет фактура и цвет состава – матовая темная поверхность лучше отдает тепловую энергию, нежели гладкая глянцевая.

Нагретый металл выделяет обжигающее инфракрасное излучение. Защитит от него кирпичная кладка, которая впитает тепло и будет постепенно его отдавать в помещение.

Существует несколько вариантов:

• с помощью сплошной облицовки печь можно сделать эстетически привлекательной, но в некоторой степени ее обогревающая эффективность снизится;
• увеличить теплоотдачу и создать более комфортные условия в непосредственной близости к печи можно с помощью небольшого кирпичного теплового экрана;
• к универсальным вариантам относят устройство конвекторной облицовки с продухами.

Обработка металлической поверхности специальными химическими составами называется воронением. Этот метод декорирования обеспечивает помимо эстетичного внешнего вида надежную защиту от коррозии.

Особенности выполнения чертежа

Чертеж для самостоятельного изготовления

Чтобы правильно выбрать способ расположения печи в парной, предварительно рекомендуется выполнить чертеж помещения и самой конструкции, чтобы понять, сколько места потребуется для ее размещения.

Чертежи и фото вертикальной печи из трубы 530

Как и для горизонтального формата, труда с диаметром 530 идеально подходит для использования, если вы делаете печь самостоятельно, а не прибегаете к помощи специалистов. Печь для бани из трубы 530 вертикально помогут сделать чертежи со всеми необходимыми разметками. Стоит ли говорить о том, что это заметно облегчает вам работу, ведь самое сложное — это сделать необходимую разметку. Разумеется, предложенные варианты — не аксиома. Вы также вольны вносить в них необходимые изменения. С одним условием — если действительно знаете, что делаете!

Важные советы

• Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
• Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
• После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
• Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
• Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
• Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.
