Как из трубы сделать котел для бани: чертежи и схемы + видео по изготовлению своими руками

Преимущества и недостатки самодельного котла

Главным преимуществом прибора, изготовленного из подручных материалов, является его низкая себестоимость. Под основную часть устройства можно приспособить вышедший из употребления газовый баллон, металлическую бочку и другие подручные материалы.

Возможно, потребуются затраты на приобретение трубы или листовой стали на сборку корпуса, крепёжные элементы или готовые дверки, но общая их стоимость всё равно меньше, чем цена заводской модели. Не рудные стройматериалы, цемент и кирпич для устройства опорной плиты или футеровки топочной камеры требуются в небольшом количестве и обычно остаются на участке после возведения банной постройки.

К плюсам самодельного устройства можно отнести и его индивидуальные габариты. Планировка и маленькая площадь бани может не позволить установить готовое фабричное оборудование, а самодельный небольшой котёл удачно впишется в любое маленькое помещение.

Минусами такого устройства являются:

• Неспособность накапливать и длительно сохранять тепло. Металлический корпус быстро нагревается и отдаёт тепло, но сразу остывает, как только в нём сгорает топливо.
• Необходимость установки высокой трубы для отвода дыма и обеспечения достаточного уровня тяги.
• Необходимость регулярной чистки всех отделов, и особенно часто дымоотводной трубы.

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Устройство котла

В конструкцию котла обязательно должны входить следующие составные части:

• Топка — камера из толстостенного металла, где происходит процесс горения топлива. Дном топки является колосниковая решётка, через которую зола высыпается в поддувало.
• Поддувало — пространство под топочной камерой. Используется для сбора и удобного извлечения зольных отходов, а также забора воздуха в топку, необходимого для горения топлива.
• Каменка — специальная ёмкость, заполненная камнями. Осуществляет перераспределение и отвод тепла.
• Бак для нагрева воды — размещается чуть выше топки.
• Теплообменник — небольшая ёмкость, предназначенная для передачи энергии сгорающего топлива теплоносителю.
• Дымоход — канал, необходимый для отвода дыма. Берёт начало от топочной камеры, далее проходит через бак или каменку, нагревая их и заканчивается дымовой трубой. Для регулировки тяги снабжается задвижкой или шибером.

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м3, габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

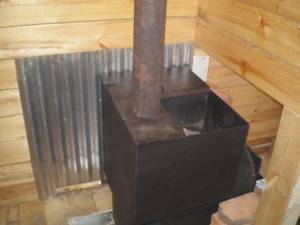

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

• Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
• Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
• Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
• Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
• Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Виды котлов для бани

В зависимости от используемого топлива котёл для бани бывает газовым, электрическим, жидкотопливным, пиролизным и твердотопливным.

Газовый

Устройство, работающее на газе, более компактно и экономично. Во время работы не выделяет гарь и неприятный запах, для него не нужно запасать топливо на весь год. Однако установка такого котла целесообразна только на участках, где есть возможность подключения к централизованным коммуникациям газоснабжения.

Электрический

Электрокотёл является наиболее экологичным прибором. Он прост в установке и эксплуатации, так как не требует обустройства дымохода и дополнительной вентиляционной системы. Но удобно пользоваться таким прибором лишь в местах, где электроснабжение осуществляется в постоянном режиме и не имеет перебоев. Да и экономичным такой тип котлов назвать сложно, поскольку стоимость электроэнергии всё время увеличивается.

Обогрев с применением жидкого топлива

Прибор, использующий для работы дизельное топливо, керосин или отработку, по простоте эксплуатации практически не отличается от газового котла. На это в немалой степени оказывает влияние тот факт, что хранить жидкое топливо можно в любой, небольшой по объёму ёмкости, например, в канистре или бочке. Устанавливать такое устройство необходимо в отдельном помещении, не используемом для принятия банных процедур, так как при горении нефтепродукты выделяют токсичные пары с очень неприятным запахом.

Пиролизный

Пиролизный котёл имеет самую высокую производительность за счёт полного сжигания топлива. Древесный газ, образующийся при сгорании в топке дров или угля, не улетучивается в атмосферу, а попадает во вторую камеру — дожига, где выгорает, выдавая дополнительную тепловую энергию. Для их изготовления используются сложные схемы и технологии, поэтому самостоятельно собрать такой прибор под силу не каждому.

Твердотопливный

Котёл, использующий для обогрева дрова, каменный уголь и другие виды твёрдого топлива, является универсальным, его надёжность проверена временем. Прибор отлично нагревается и длительно поддерживает оптимальный уровень температуры. К минусам такого типа печек можно отнести необходимость своевременной загрузки новой партии топлива, которое требуется запасать впрок.

Виды и особенности банных котлов

В общих чертах котел для бани похож на традиционный отопительный прибор, устанавливаемый внутри жилого помещения. При самодельном изготовлении конструкция напоминает буржуйку. Для большой бани сваривают котел с теплообменником, к которому подсоединяют систему отопления.

Основное отличие по конструкции зависит от типа топлива, на котором будет работать отопительный прибор в бане:

1. Электрические котлы удобны из-за отсутствия дымохода. Нагрев осуществляется ТЭНами. Большая мощность нагревательных элементов требует подведение отдельной линии электропроводки.
2. Газовые модели удобны для использования. Автоматическая регулировка горения поддерживает заданную температуру. Однако взрывоопасность газа не делает этот вид котла лучшим выбором для бани.
3. Твердотопливные котлы – самые ходовые отопительные приборы для бани. Внутри топки можно сжечь все что горит.
4. Жидкотопливные модели обычно работают на солярке. Котлы пожароопасные. Вдобавок едкий запах солярки не придаст комфорта пребывания внутри бани.
5. Пиролизные котлы экономичны. В одной камере происходит тление дров, а само горение осуществляется во второй топке.

Из всех вариантов для бани идеален только твердотопливный отопительный прибор. Котел можно даже сварить самостоятельно из металла. Газовые модели неудобны в плане подключения из-за необходимости оформления разрешительной документации. Пиролизные – это котлы длительного горения. Они должны работать постоянно, что выгодно только для жилого помещения.

На видео представлена работа котла на твердом топливе:

Виды теплообменников для котла

Теплообменник — это устройство, выполняющее функцию нагрева воды. Чем больше его КПД, тем котёл лучше обогревает помещение. На уровень теплоотдачи теплообменника оказывает влияние материал изготовления и общая площадь данного устройства.

Самый высокий коэффициент теплоотдачи у меди, но это очень дорогой металл. Для изготовления эффективного теплообменника потребуется большое количество медного трубного проката с толстой стенкой, стоимость которого может сравняться со стоимостью заводского отопительного прибора. К тому же его сварка возможна только в среде инертных газов, организовать этот процесс в бытовых условиях нереально, а паяные соединения в условиях высоких температур имеют слишком низкие показатели прочности.

Оптимальным вариантом будет использовать для теплообменника трубы или листы углеродистой стали толщиной не менее 2,5 мм. Из листовой стали можно изготовить бачок с плоскими стенками и приварить к нему два патрубка, один снизу, а другой сверху. К ним будет подключаться трубы системы циркуляции теплоносителя.

Чтобы котёл работал на обогрев достаточно эффективно объём такой ёмкости придётся максимально увеличить, что скажется и на линейных параметрах топки. Установка отопительного прибора больших габаритов не всегда возможна в банных помещениях и слишком затратна по расходу материалов.

Добиться увеличения площади теплообменника, и соответственно скорости нагрева воды, можно, если использовать для его изготовления трубы из прочной стали или меди. Такое устройство будет компактнее по размерам, просто изготавливается, долго служит и способно работать под давлением.

Трубчатый теплообменник

Конструкция трубчатого теплообменника может иметь разную форму (змеевика, спирали, по типу труба в трубе и др.), но для изготовления своими руками лучше выбирать вариант попроще. Например, изогнуть две трубы в соответствии с внутренним диаметром топки и соединить их в единую каркасную конструкцию вертикальными элементами. С одного конца трубы заглушить, а ко второму торцу приварить штуцера для присоединения отопительной системы, один поставить внизу для входа холодной, второй сверху для выхода горячей воды.

Типы банных отопителей

В зависимости от типа используемого топлива оборудование делится на несколько видов.

Газовое

Теплоноситель разогревается при сгорании газовой смеси. Приборы компактны, экономичны. Не требуется частая чистка, просты в обслуживании. Работают на магистральном газе, тогда требуется подводка, или на сжиженном. Последний вариант самый дорогой. Однако газ считается потенциально опасным веществом, поэтому приборы должны быть сертифицированы и установлены только специалистами. Самодельные вариации могут быть очень опасны.

Электрическое

Самый экологичный вариант. Разогрев производится за счет преобразования электрической энергии в тепловую. При этом горения не происходит, поэтому вентиляция и дымоотведение не нужны. Оборудование компактное, простое в установке. Самостоятельно его изготовить сложно. Из недостатков надо отметить необходимость бесперебойной подачи электроэнергии и достаточно высокую цену, которая постоянно повышается.

Твердотопливное

Работает на разных видах твердого топлива: уголь, торф, дрова, брикеты, т.п. Есть разновидности «длительного горения». Стандартный твердотопливник быстро разогревается, хорошо удерживает тепло. Основной недостаток — необходимость постоянно загружать новые партии топлива. Также приходится его регулярно чистить, освобождая от золы. Мы рассмотрим инструкцию по изготовлению этого типа котла.

Instagram dom56ru

• Бани, сауны, бассейны

  Печи для бани на дровах: какую выбрать?

Типы конструкций

Банные котлы обычно имеют вид металлического цилиндра или прямоугольника. Спереди у них находятся топочная и поддувальная дверца, сзади выводы контура отопления, сбоку — дверцу каменки, расположенной на выступающей горловине.

Цилиндрической формы

Для изготовления котла цилиндрической формы можно использовать металлические трубы диаметром не менее 50 см, бочки объёмом до 200 л, вырабатывавшие свой ресурс 50 — литровые баллоны для транспортировки пропана. Эти изделия бесшовные, уже имеют цилиндрическую форму, которая более предпочтительная, чем прямоугольная с точки зрения аэродинамики (обтекания воздухом) и теплоотдачи. Ориентация цилиндрических котлов может быть как вертикальной, так и горизонтальной.

Прямоугольные

Приборы такой формы имеют большое количество швов, да и раскрой их деталей должен выполняться с особой точностью. Для человека без навыков сварочных работ собрать такую конструкцию будет проблематично. Ориентация котла прямоугольной формы существенной роли не имеет. Для большей устойчивости его можно расположить горизонтально, если конечно позволит площадь. Вертикальное расположение позволит сэкономить место, но потребует дополнительных мероприятий для закрепления.

Как правильно сварить котел

До начала работ необходимо выполнить раскройку листовых заготовок корпуса топочной камеры, а также каменки и дымохода. Все детали печки для бани должны быть подогнаны с точностью до миллиметра.

Наиболее простой способ сварить корпус из тонколистовой стали предполагает использование вспомогательного каркаса:

• Первоначально потребуется сделать уголки из полосок нержавейки 20х800 мм, из которых на заклепках собирают остов или раму будущего корпуса;
• Отдельные детали – боковые стенки, днище и верхнюю полку каменки укладывают и крепят на каркасе с помощью струбцин;
• Уложенные на каркас элементы топочной камеры соединяют варочными точками, после чего можно выполнять проварку швов аргоновой сваркой или углекислотным полуавтоматом.

Такой способ упрощает сборку котла и одновременно усиливает наиболее уязвимую часть конструкции – сварочные швы. Элементы каркаса, уголки из нержавейки, оставшиеся внутри топочной камеры, выполняют функции экранов для сварочных швов. Поэтому, по утверждению многих мастеров, стыки можно сварить полуавтоматом с использованием обычной углеродистой проводки 0.8 мм.

Из каких материалов делать котел

Конструктивные элементы котла при эксплуатации подвергается воздействию высоких температур, поэтому использовать для его сборки необходимо толстый металл, чтобы исключить прогорания.

Если подходящей трубы или ёмкости найти не удалось, то изготовить такой прибор можно по чертежу из листового железа.

Металлические листы

Для стенок агрегата подойдёт листовая сталь марки Ст3 толщиной 5 мм, днище должно быть ещё толще — не менее 10 мм.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным — её металл имеет недостаточную толщину стенок.

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

Самый простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

• форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
• невысокое расположение каменки;
• размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
• материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен — он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней — в зоне повышенной температуры — вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

Удержать температуру стенок котла в пределах 60 оС невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

• футеровка банного котла;
• обкладка кирпичом снаружи.

Футеровка — изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см — тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта — значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 оС, что считается безопасным в пожарном отношении.

Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом снаружи — это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа — перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

• разрезное оборудование или керосинорез — для разделки листового и профильного металла на черновые заготовки;
• ручная шлифмашина (болгарка) — для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
• абразивные круги для шлифмашины;
• сварочный аппарат — для сборки устройства;
• электроды для сварки — подбираются в зависимости от толщины деталей и марки материала;
• мерительный инструмент — для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла — жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление и сборка самодельного котла

Самое дешёвое и доступное топливо — древесина, соответственно установка твердотопливного котла является самым распространенным вариантом выбора банного нагревателя. Размеры такого агрегата зависят от габаритов помещения. В среднем под обогреватель для бани площадью 12 м² подойдёт заготовка в виде куска трубы диаметром 50 см и длиной от 70 см до 1 м или готовая 200-литровая бочка для хранения бензина или дизтоплива.

Необходимые инструменты и материалы

Для самостоятельного изготовления котла необходимо иметь следующие инструменты:

• Сварочное оборудование.
• Болгарку с зачистными и отрезными дисками.
• Электрическую дрель.
• Приспособления для измерения и разметки: рулетку, уголок, уровень и мел.
• Плоскогубцы.
• Молоток.
• Защитное обмундирование: брезентовый костюм, закрытые ботинки, рукавицы, щиток сварщика и очки.

Кроме металла для изготовления корпуса котла потребуются:

• Стальная труба для теплообменника.
• Металлический лист толщиной не менее 50 мм для изготовления дна котла.
• Печная фурнитура: топочная и поддувальная дверцы, заслонка в дымоход.
• Кран для бака горячей воды.
• Металлическая труба для дымохода.
• Арматура или уголок для изготовления колосников.
• Швеллер для опорной конструкции и перегородки между каменкой и топочной камерой.
• Огнеупорный кирпич для кладки экрана вокруг прибора.
• Глиняный или цементный раствор.

Чертежи и схемы

Схема 1. Вертикальный металлический котёл в разрезе

Схема 2. Однотрубная байпасная система отопления

Сварка опор конструкции

Сначала изнутри трубу нужно разметить снизу вверх на 4 отсека высотой:

• 100 мм — под зольник.
• 350 — 400 мм — для топки.
• 400 мм — под каменку.
• 400 — 600 мм — для бака.

Каждый сектор котла в будущим будет разделён круглой металлической перегородкой, вырезанной по внутренними диаметру трубы. Для установки перегородок потребуются ограничители в полости корпуса. Сделать их можно из арматуры 12 мм, затем вставить в трубу и приварить на соответствующем уровне.

Снизу следует по всему периметру приварить герметично дно и сразу к нему опорные конструкции из обрезков швеллера.

Делаем тепловой экран

В небольших семейных парилках, где важен каждый сантиметр площади, установка котла на безопасном расстоянии от ближайших стеновых поверхностей в 0,3 — 1 м нецелесообразна. В этом случае боковые плоскости обогревателя закрывают изоляционными щитами — металлическими или кирпичными экранами. Стальные или чугунные экраны заводского производства оснащены ножками, которыми с помощью болтов крепятся к полу. Кирпичные экраны можно сложить двумя способами:

• Обложить корпус прибора полностью.
• Огородить стенками, разделяющими его и возгораемые поверхности.

В нижней части кладки следует оставить проёмы для конвекции воздуха между стеной из кирпича и агрегатом.

Обшивку стен можно защитить от возгораний огнеупорным материалом — полированным алюминием или нержавейкой, которые хорошо отражают тепло, так же подойдут миниритовые плиты, листы суперизола или фольгированные маты из базальтового волокна.

Делаем поддувало и топочную

В нижних трёх отсеках нужно вырезать проёмы под установку дверок под поддувало, топку с одной стороны корпуса и каменку — сбоку котла или с противоположной стороны. Поддувальную и топочную дверки можно купить заранее или приспособить вырезанные фрагменты стенки трубы, приварив к нем петли и ручки, обеспечивающие удобство при закрывании и открывании отделов котла. Дверку для каменки желательно сварить с горловиной, которую можно вставить в простенок парилки. Таким образом можно будит топить котёл отдельно, а через люк в парилке поливать камни водой.

На опорные кольца между поддувалом и топочной камерой устанавливаем колосники — металлический круглый лист с дырками или сваренную ячеистую конструкцию из арматуры. Приваривать их не следует, они должны просто лежать. В топке закрепляем теплообменник.

Для изготовления поддувала можно приспособить толстостенную трубу, разрезав её вдоль. Она должна иметь возможность двигаться по металлическим рейкам, но не выниматься полностью.

Сооружаем бак для воды

В разделительный металлический круг, который будет дном бака нужно вырезать отверстие под дымовую трубу, вставить её и капитально обварить стыки по всей длине окружности. Для изготовления крышки используем такую же металлическую пластину с отверстием под дымоход, только один её фрагмент делаем открывающимся для заливки воды.

Как подключать радиаторы

В бане требуют обогрева максимум два помещения: душевая и комната отдыха. Организовать его можно с помощью однотрубной байпасной системы с диагональным подключением батарей (схема 2). Она просто монтируется и эффективна в работе. Для сборки потребуется 2 — 3 радиатора, запорная арматура, позволяющая регулировать температуру нагрева каждого элемента и расширительный бачок закрытого типа — для защиты теплоносителя от испарения.

Если необходимо отключить один из радиаторов, то теплоноситель ко второму будет поступать через байпас. Собранную таким образом отопительную систему нужно подключить к котлу: подвести нижний отвод с уклоном в 2-3 градуса и верхний отвод под углом в 20 градусов и через фитинги с резьбой соединить с концевиками теплообменника.

Как сделать котел в баню

Собрать котел банный своими руками не составит труда при умении пользоваться болгаркой и сварочным аппаратом. Конструкцию сваривают по готовому чертежу или разрабатывают свою схему. Важно только знать, из каких узлов состоит отопительный прибор для бани.

Конструкция самодельных котлов

Самоделки отличаются формой, что зависит от материала изготовления (труба или листовая сталь). Конструкция отопительного прибора для бани состоит из следующих узлов:

1. Камера сгорания. В топку загружают дрова, здесь же и происходит их сжигание.
2. Дымоход. Труба соединена с топкой и выведена через крышу бани на улицу для отвода продуктов сгорания.
3. Зольник. Камера расположена под топкой и разделена колосниками. Через щели в зольник просыпаются угли перегоревших дров. Еще эту камеру называют поддувало, так как через зольник поступает воздух в топку для поддержания горения.
4. Каменка установлена над топкой. Отсек выполнен в виде камеры, куда внутрь загружены камни.
5. Бак для нагрева воды расположен выше каменки. Внутри проходит металлический дымоход. От него происходит нагрев воды.

Теперь стоит рассмотреть нюансы конструкции. Котел делают слегка вытянутым, чтобы дверцы топки и зольника выходили в предбанник. Сам корпус через стенку входит в парную. Каменка не является обязательным узлом. Обогрев парилки может происходить от корпуса и кипящей в баке воды.

Совет! Каменка является неотъемлемым атрибутом бани. Приятно париться в парилке, в которой можно плеснуть водичкой на раскаленные камни.

При изготовлении котла экономить на каменке нежелательно.

Если баня большая и имеется много комнат, потребуется полноценная система отопления. Отопительный прибор оснащают еще одним узлом – теплообменником. Бак или змеевик располагают в топке. К теплообменнику подключают трубопровод с радиаторами. Систему заполняют теплоносителем, чаще всего водой или антифризом.

Цилиндрический котел

Проще в изготовлении цилиндрический котел из-за меньшего количества сварных стыков. Материалом послужит бочка или труба диаметром минимум 50 см. Метал желательно подбирать толстый – около 6 мм. От этого зависит срок эксплуатации.

Для изготовления цилиндрической модели отрезают кусок трубы длиной 1 м. Торцы заваривают заглушкой. Там, где будет низ, приваривают 4 маленькие ножки. На высоте 5 см от днища в трубе прорезают болгаркой прямоугольное окошко зольника. Из вырезанного фрагмента металла делают дверцу, крепят возле поддувала к трубе петлями.

На 10 см выше зольника внутри трубы вваривают колосники. Их можно сделать съемными. К трубе приваривают пластины, а на них укладывают чугунные колосники. Выше на 10 см от колосников вырезают еще одно отверстие для топки. Дверцу аналогично фиксируют петлями.

Для каменки отрезают еще один кусок трубы. Длину рассчитывают индивидуально, чтобы торец вышел в парилку бани. Заготовку для каменки приваривают над топкой. Одновременно вваривают трубу дымохода. Торец каменки, выходящий в парилку, можно оборудовать дверцей. Выше каменки монтируют бак для воды.

Совет! Все контактирующие с водой узлы (бак и дымоход) лучше сделать из нержавейки.

Прямоугольный котел

Схема изготовления прямоугольного отопительного прибора для бани аналогична цилиндрической конструкции. Отличием является только то, что труба образует готовый корпус, где остается только вырезать топку и зольник. Корпус прямоугольной конструкции придется сварить из отдельных кусков листовой стали.

Еще одним важным моментом является устойчивость цилиндра к деформации при нагреве. Чтобы прямоугольные стенки оставались ровными, внутри корпуса со стороны топки приваривают ребра жесткости.

На видео показан пример изготовления котла:

Котел в баню своими руками: чертежи

Газовый и твердотопливный котел можно изготовить по одному чертежу. Узлы практически одинаковы, но есть нюансы. В газовом котле вместо колосника ставят горелки. Топку уменьшают, а за счет нее увеличивают размер каменки. Зольник тоже не нужен, но маленькое поддувало делают для подачи воздуха в камеру сгорания.

Внимание! Конструкцию газового котла для бани проектируют так, чтобы автоматика и все подключения к горелке располагались в предбаннике. Узел управления закрывают защитным кожухом.

Чертеж котла на солярке для бани похож на газовый аналог. Отличием является установка другого типа горелки.

Инструменты и материалы

При изготовлении котла не обойтись без следующих инструментов:

• аппарат для электро- или газосварки;
• болгарка с отрезными дисками по металлу;
• молоток, зубило, пассатижи.

Из материалов нужен металл для котла (труба, бочка или листовая сталь). Еще понадобится кран для бака с водой и петли, чтобы навесить дверцы. Расходные материалы для сварочных работ зависят от типа аппарата (электроды, карбид, кислород, проволока).

Правила установки котла

Еще до начала приготовления котла в бане подготавливают для него место. Из-за большого веса металлической конструкции предусматривают фундамент из бетона или кирпича. Отверстие в потолке и крыше бани прорезают строго над выходом дымохода из котла, чтобы избежать поворотов. Колена быстрее забиваются сажей, ухудшается тяга.

Совет! Проход дымохода через перекрытие бани лучше сделать из двухслойной «сэндвич» трубы.

Из-за теплоизоляции внутреннего канала наружный корпус не нагревается. Дымоход безопасен даже при прикосновении к горючим материалам кровли бани.

Правила установки котла

Для строительства бани обычно используют горючий материал — дерево, поэтому соблюдение следующих правил пожарной безопасности является главным требованием при монтаже отопительного прибора:

• Котёл нельзя ставить сразу на деревянный пол, под него нужна опора из негорючего материала — кирпичное основание, бетонная плита или толстый лист металла.
• В комнате, где установлен котёл, должна быть оборудована хорошая вентиляция, чтобы исключить скапливание продуктов горения внутри помещения.
• Для защиты дымохода котла от конденсата рекомендуется выполнить теплоизоляционные мероприятия с использованием минеральных утеплителей.

Рекомендации по установке

Из-за большого веса металлической конструкции, устанавливать котел на пол не рекомендуется. Для этой цели следует предварительно соорудить бетонный или кирпичный фундамент соответствующего размера и высоты.

Это важно! Деревянные поверхности, находящиеся вблизи от котла, должны быть надежно изолированы от высокотемпературного воздействия. Сделать это можно при помощи кирпича, другого огнеупорного материала.

Место выхода дымохода также рекомендуется определить заранее, чтобы впоследствии не заниматься утомительным устройством поворотов.

Кроме того, в месте изгиба труба может прогореть достаточно быстро. Использовать лучше специальные двухслойные трубы типа «сэндвич». Это поможет ограничить прямой контакт деревянных элементов кровли и перекрытий с железной трубой, которая способна разогреваться под действием уходящих газов до очень высоких температур.

Несмотря на высокие температуры, котел можно покрасить. Для этих целей существуют специальные термостойкие полимерные краски, которые свободно продаются в строительных магазинах.

Монтажно-сборочные работы

Для изготовления котла для обогрева и отопления бани потребуется заготовка из стальной водопроводной трубы большого давления, размерами 50 см в диаметре и 1200 см в длину. Первым делом в стенке корпуса будущего котла необходимо вырезать монтажные окна. Всего потребуется вырезать болгаркой четыре проема:

• Самое большое окно, 60х40 см, используется для установки вспомогательного водяного бака;
• Второе по размеру окно предназначено для топочной камеры размером 40х22 см;
• Загрузочный проем для закладки камней во второй отсек имеет параметры 21х20 см;
• Самый маленький — люк для чистки зольника, размер — 10х20 см.

Следующим этапом внутрь корпуса вваривают круглые поперечные стенки-перегородки. Для выкройки днища используют листовой металл толщиной 4-5 мм. Вставки в корпус вваривают электросваркой сразу после нарезки окон.

Внутри будущей топочной камеры укладывают напиленные блоки из шамотного кирпича. Для нормальной работы котла в бане достаточно, чтобы объем топки составлял не менее 10 л. Одна закладка дров в котел греет помещение бани 40 мин.

Следующим этапом в верхнюю стенку камеры горения вваривают дымовую трубу. Сделать это непросто, но приварить дымоход необходимо сразу и полностью по всей длине стыка, иначе дымовые газы через каменку будут попадать в помещение бани.

На последнем этапе навешиваются дверцы на топку и зольник, устанавливается крышка на верней емкости под кипяток, приваривается основание котла. Специалисты рекомендуют устанавливать печку на футерованную кирпичом площадку, но в условиях парилки и повышенной влажности бани шамот и динас быстро разрушаются. Поэтому владельцы бань приваривают к нижнему торцу котла отрезанную половину колесного диска от грузового автомобиля и заделывают всю конструкцию в бетон.

После того как корпус был окончательно собран, все швы дополнительно проварены электросваркой, можно ставить вспомогательный бак с горячей водой. Накопительную емкость для бани лучше всего купить в готовом виде, например, выбрать модель за 50 долл. из нержавейки. Такой бак не прогорит и не проржавеет, даже если в нем простоит вода всю зиму и лето.

Вертикальная печь — пошагово

1. подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
2. к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
3. вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
4. приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
5. оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
6. выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
7. заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
8. традиционный финал — последовательная шлифовка всего корпуса и покраска.

Вам в помощь — чертежи и фото, которые помогут самостоятельно сделать печь для бани из трубы в полном соответствии со всеми нормами безопасности. Кстати, не забудьте сделать первый прогрев на свежем воздухе — так вы избежите попадания в дыхательные пути испарений от краски, которую использовали. Ведь многие полимерные соединения откровенно вредят вашему здоровью. Помните, что железную печь, выполненную из трубы, лучше всего обложить кирпичом. Так будет лучше сохраняться тепло в парной, а воздух будет защищен от тех веществ, которые выделяются в него с прогревом железа.

Общие сведения

Перед тем как сделать котёл в баню своими руками, необходимо подробно изучить его устройство и принцип работы. Кроме полученных знаний, нужно будет брать во внимание все достоинства и недостатки оборудования. Все эти факторы помогут выполнить работу максимально быстро и качественно.

Для начало нужно изучить котёл, как он работает

Виды котлов

Первым делом следует выбрать наиболее подходящий для конкретного строительства вид самодельного котла в баню. Их существует несколько основных, и разделяются они по типу применяемого топлива. Самыми популярными считаются следующие виды:

1. Твердосплавные. В этих приборах применяется устройство, работающее на дровах, торфе, угле и прочих доступных материалах. Это самый дешёвый вид оборудования, и смастерить его своими руками можно в кратчайшие сроки.
2. Электрические котлы. Отличаются относительной компактностью, что позволяет применять их даже в самых маленьких помещениях. Главное преимущество — экологичность и отсутствие выделения вредных продуктов сгорания топлива.
3. Газовые котлы. Эти устройства широко применяются по всему миру, так как для работы используют минимальное количество топлива. Для каждой конкретной бани можно купить или изготовить котёл требуемой мощности. Такой вид считается одним из наиболее выгодных с экономической точки зрения.
4. Котлы работающие на жидком топливе. В качестве основного материала для таких котлов используется дешёвая солярка, керосин или отработанное масло. Такой отопительное оборудование применяется только в тех случаях, когда нет возможности использовать более качественные и дорогостоящие варианты.

В этом видео вы узнаете, как сделать печь для бани:

Помимо применяемого топлива, самодельные котлы разделяются по материалу, из которого они изготовлены. Среди них стоит выделить следующие:

• железные;
• кирпичные;
• смешанные (выполненные из железа, но обложенные кирпичом);
• чугунные.

Последний вариант используется очень редко, так как котлы из чугуна запрещается ставить в парилке. Для них нужно отдельное помещение, которые найдётся далеко не у каждого.

Преимущества и недостатки

Котёл для бани своими руками из трубы или любого другого исходного материала имеет несколько положительных и отрицательных сторон. Их проявление в той или иной степени зависит от вида выбранного прибора. При самостоятельном изготовлении котла важно учитывать все достоинства и стараться максимально снижать проявления недостатков.

У данных котлов есть плюсы и минусы

Среди преимуществ можно выделить такие:

1. Низкая цена. Любой самодельное оборудование будет гораздо дешевле заводского. Это обусловлено использованием недорогих материалов, которые можно найти в магазинах города или любого другого населённого пункта. Кроме этого, на цену влияет отсутствие затрат на проведение работы.
2. Возможность подобрать размеры и форму оборудования. Эта особенность поможет идеально вписать изготовленное оборудования в имеющееся помещение. Варьируя различные параметры, можно смастерить такой котёл, который займёт минимум места и оставит много свободного пространства в парилке.
3. Эксплуатационная простота оборудования. Любые самодельные котлы для бани очень просты в использовании. Для них не нужно долго подбирать те или иные параметры, а достаточно элементарных навыков, которые появляются сразу же после первого запуска.
4. Лёгкость монтажа. Котёл для бани довольно просто устанавливать в парилке. Для этого понадобится минимум усилий и времени.
5. Долговечность. Правильно сделанное отопительное устройство не требует особого ухода и может прослужить довольно длительный период.

Кроме большого количества преимуществ, имеются и несколько недостатков. Их обязательно нужно учитывать перед началом создания самодельного котла. Все отрицательные стороны характерны только для одного из видов, но не присущи остальным. К ним относятся следующие:

1. Быстрое охлаждение. Самодельное оборудование плохо держит тепло и неравномерно распределяет его по всей парилке. Такая негативная особенность касается только помещений с большой площадью.
2. Все виды котлов, кроме электрических, выделяют вредные вещества в атмосферу. Это негативно сказывается на окружающей среде и чистоте воздуха.
3. Устройствам, работающих на твёрдом топливе, требуется постоянная очистка от золы.
4. Электрические отопительные приборы способствуют увеличению затрат на электроэнергию.
5. Газовые котлы требуют соблюдения повышенных мер безопасности. В противном случае может произойти взрыв с вытекающими негативными последствиями для постройки и здоровья людей.

Данный котёл может выделять вредные вещества

Составные части

На этапе проектировки оборудования делаются чертежи котла для бани. В них должны присутствовать все составляющие части котла. Их стандартный набор характерен для устройств любого типа и включает в себя следующее:

1. Топка. В ней сгорает выбранный вид топлива. Делается она из толстого и прочного металла, так как он может выдержать большую тепловую нагрузку. Тонкий материал быстро прогорит и выведет из строя самодельное устройство. Для разного топлива она оснащается дополнительными элементами, которые делают работу более эффективной.
2. Дымоход. Это деталь устанавливается в устройство и производит отвод дыма или отработанного газа. При этом важно точно рассчитать размеры дымохода и определить его оптимальную форму. В противном случае можно столкнуться с проблемой скапливания дыма в помещении и плохим его отведением. В дымоходе должна быть предусмотрена задвижка, с помощью которой будет поддерживаться необходимый уровень тяги.
3. Зольник. Эта часть конструкции предусмотрена для скапливания отходов. В зависимости от используемого вида топлива она может иметь определённую форму и размеры. Эта деталь располагается под топкой, что позволяет ей также выполнять функцию подвода воздуха. При самостоятельном изготовлении котла важно точно рассчитать размеры зольника, чтобы избежать частой его очистки.
4. Каменка. Этот элемент конструкции перераспределяет и отводит тепловую энергию. Изготавливается он в виде навесной или встроенной ёмкости, заполненной плотно уложенными камнями. Размеры и объём зависят от габаритов котла и помещения. Во время проектирования важно правильно выбрать размеры каменки. Если она будет маленькой, то не сможет полностью прогреть парилку, а если большая — будет очень долго накаляться до нужной температуры. При ошибке в расчётах парилка быстро заполнится водяным паром и станет некомфортной.
5. Бак для воды. Эта деталь теплообменной системы предназначена для хранения жидкости и доведения её до нужной температуры. Делается он из любых материалов, которые хорошо держат тепло и быстро прогреваются.

Котел для бани на дровах из металлической бочки.

Это, пожалуй, самый лучший и экономный способ изготовления котла для бани на дровах. Основой для того котла должна являться старая металлическая бочка. Современные бочки для этой цели не подойдут – они делаются из очень тонкого металла – практически из фольги.

В старой бочке зубилом или топором вырубаем верхнюю крышку. Затем отрезаем кусок металлической труб длиной примерно 15 сантиметров – это будет основание дымохода.

Котел для бани из бочки

Затем берем другую большую бочку, объемом примерно в 200 литров. У ней вы вырежете крышку, расположенную по низу. По центру вырезанной крышки пробьем отверстие для дымоходной трубы диаметром около 10 сантиметров. Сама дымоходная труба будет иметь сечение в 10 сантиметров и высоту, несколько превышающую высоту бочки.

К отрезанной крышке бочки привариваем дымоходную трубу, а с обратной стороны – четыре отрезка от швеллеров.

устройство котла на дровах

Вырезаем из металлического листа крышку котла, размещаемую сверху. В ней прорезаем круглое отверстие для трубы диаметром 10 сантиметров. Затем присоединяем к дымоходной трубе собранный котел, предварительно произведя его утепление негорючими материалами, например асбестом.

Нормальной загрузкой для проверки такой печки будет примерно треть объема. На дрова сверху размещается крышка с трубой. Она может перемещаться по высоте бочки. Сверху конструкция закрывается верхней крышкой.

Монтаж печной трубы в бане

Существуют основные рекомендации по монтажу печной трубы. Температура дымовых газов достигает 450-550°С. Обычная металлическая труба разогревается докрасна.

Нормы безопасности оговаривают, что недостаточно только изолировать печь от деревянной стены, требуется защитить поверхность в местах соприкосновения с дымоходом.

Обязательно предусматривается противопожарная разделка в местах прохождения дымохода через плиты перекрытия и кровлю.

Выбор типа дымохода

Для подключения банной печи применяют керамические и утепленные сэндвич-трубы из нержавеющей стали. Каждый вариант имеет свои преимущества и целевое предназначение:

• Керамика – дымоход применяют для внутреннего подключения. Труба проходит через плиту перекрытия и кровлю. Преимущество керамики – долговечность, устойчивость к агрессивной и кислотной среде, практически полное отсутствие появления конденсата.
• Сэндвич-дымоход – предусматривается как внутренняя, так и наружная прокладка. Во втором случае, трубу выводят на улицу через боковую стену.

Сэндвич-дымоход и керамика собираются по типу конструктора. Самостоятельный монтаж не сложен. Для облегчения установки, производители предоставляют пошаговую инструкцию с подробным описанием работ.

Все комплектующие материалы, используемые при установке дымоходов, должны соответствовать существующим СНиП и ППБ. Не рекомендуется применять оцинкованную и асбестоцементную трубу, и крепежи, сделанные своими руками.

все видео по установке печи
