Самодельный дымоход: технология изготовления и установки

Эффективность и безопасность работы печи, камина или отопительного котла напрямую зависит от того, насколько грамотно был проведён монтаж дымохода в частном доме. Если раньше это зависело от профессионализма печника, то сегодня это вопрос грамотного выбора хозяина дома. Большим спросом, и заслуженно, пользуются сэндвич-дымоходы, которые можно установить самостоятельно к любому виду отопительного оборудования. При этом важно правильно выбрать трубы и смонтировать их, соблюдая все необходимые условия.

Нюансы устройства и установки

Устройство трубы, как таковой, не имеет особого значения. Количество отводов, поворотом и прочих препятствий на пути дымовых газов лишь ухудшает тягу, поэтому стоит стараться делать максимально прямую трубу.

Однако основные качества тяги определяются высотой трубы, которая измеряется от выхода из котла до оголовка трубы. Оголовком трубы называют конец трубы, который прячут под зонтом. К слову, существование зонта обязательно, это защита предназначенная, прежде всего, для самого котла. Попадание влаги в камеру сгорания может привести к порче всего котельного оборудования.

Еще один момент, который стоит отметить, это сварочные швы и места прохода через ограждающие конструкции, то есть стены, потолок или поверхность крыши. Сварочные швы должны быть выполнены с максимальной аккуратностью Минимальный разрыв может привести к попаданию дыма в помещение.

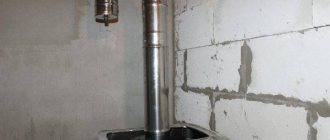

Дымоход из стальной трубы

Все проходы сквозь ограждающие конструкции должны быть выполнены в виде гильзы. Гильзой называют трубу сечения, большего, чем сечение самого дымохода. Пространство между гильзой и дымоходом забивается герметиком. Это выполняется для того, чтобы защитить окружающее трубу пространство от повышения температур.

Подытожим особенности установки дымохода:

Высота трубы должна быть подобрана в соответствии с мощностью котла. Подобрать высоту помогут специальные таблицы, но проще просто заглянуть в паспорт котла, как правило, там можно найти требуемую высоту трубы.
Все сварочные швы должны быть выполнены аккуратно и без разрывов
Места прохода через ограждения гильзуются и герметизируются.
Дымоход нельзя прокладывать вблизи места прохождения проводки и других коммуникаций. Внешняя часть трубы должна находится на удаленном расстоянии от деревьев.

Проводка дымохода сквозь потолок

Герметизация эластичной проходкой

В частном домостроении чаще всего вопрос, как установить дымоход через крышу, решают с помощью круглых металлических труб. Герметичность выхода в этом случае достигается за счет использования эластичной проходки. Это специальное устройство выполнено из резины или силикона в форме воронки с широким круглым или квадратным фланцем, который называется фартуком. Особенностью эластичной проходки можно назвать способность принимать любую форму и подстраиваться под уклон ската. Кроме того элементу свойственна устойчивость к максимально низким или высоким температурным значениям, к воздействию агрессивных химических веществ. Может иметь разную расцветку.

Перед приобретением эластичной проходки важно точно определить диаметр трубы и цвет кровельного материала. Модель универсального типа выполнена в форме ступенчатой пирамидки, поэтому может использоваться на дымоходных трубах любого размера. Чтобы подогнать уплотнительный элемент, нужно подрезать проходку до нужной высоты. Для установки эластичного фартука его налаживают на выход дымовой трубы, прижимают металлическим кругом, в котором имеются отверстия для крепежных элементов. Место стыка обрабатывают термостойким герметиком и фиксируют саморезами. Если труба дымоходная установлена на крыше с крутыми скатами, то используют пластиковые проходки, фланец которых имеет заданный угол.

Плюсы и минусы самодельных дымоходов

Самодельный дымоход имеет ряд, как плюсов, так и минусов. Плюсы обеспечиваются в основном самостоятельным изготовлением комплектующих:

Экономия средств до 60 % от общей стоимости
Возможность самостоятельного монтажа труб так, как это удобно владельцу
Возможность самостоятельного выбора материалов

Минусы в основном возникают из-за ошибок в монтаже:

Возможность неплотного монтажа, что вызовет проникновение дымовых газов в помещение.
При неправильном выборе высоты трубы, возможно опрокидывание тяги, что приведет к проникновению дымовых газов в помещение и порче котельного оборудования.
Неправильно выбранный материал может быстро испортится, что в лучшем случае приведет к замене самодельного дымохода, в худшем к порче всего котельного оборудования.

Но, если точно следовать инструкциям, аккуратно подбирать материалы и правильно рассчитать высоту дымовой трубы, то никаких проблем не возникнет, а самостоятельный монтаж обернется значительной экономией.

Самодельные трубы

Выбор материала

Выбор материала обуславливается режимом работы котельного оборудования, финансовым бюджетом строительства и личными предпочтениями мастера. Бывают конструкции из:

Кирпича. Кирпич наиболее традиционный материал дымовых труб. Единственным положительным качеством кирпича являются теплоизоляционные свойства и тепловая инерция. В остальном сплошные минусы: требуется определенный опыт для того, чтобы создать правильный раствор, который обладает достаточной плотностью, чтобы не пропускать газ. Такая труба имеет большие габариты и сложна в подключении к котлу. Поэтому использование кирпича при самостоятельном создании дымохода – редкость.
Сталь. Сталь — это прекрасный материал. Правильно подобранная нержавеющая сталь станет отличным материалом, легким в монтаже и доступным для самостоятельной сборки. Кроме того, трубу можно изготовить самостоятельно с помощью сварки из листа металла, что позволит значительно сэкономить на материале. Единственный минус это большой коэффициент теплопроводности. Это значит, что в отличие кирпича или керамики, сталь нуждается в значительном слое утеплителя. Для того, чтобы избежать столь неприятной процедуры, которая требует определенной сноровки, можно воспользоваться сэндвич трубами.
Стекла. Действительно, стеклянные трубы существуют. Но о них стоит сказать лишь пару слов, поскольку на рынке России этого товара практически нет. Стеклянные трубы обладают практически абсолютной газоплотностью, поэтому их любят в Европе. К тому же оргстекло отлично сочетается с минималистичным интерьером, что позволяет органично вписать эту конструкцию в интерьер. Среди минусов: цена, сложность монтажа и большой вес конструкции.
Полимерные. Полимерные трубы слишком легко гнутся, поэтому их используют только в качестве гильз, прокладываемых внутри кирпичных труб. С помощью гильзования полимерными трубами можно продлить срок службы старого кирпичного дымохода.
Асбестоцементные. Асбестоцементные трубы дешевый и простой в монтаже материал. Но при этом асбестоцемент обладает малой теплоемкостью, а изолировать его куда труднее, чем ту же сталь. К тому же, несмотря на простоту монтажа, трубы практически невозможно уложить под углом.

Асбестоцементные трубы – дешевый и простой в монтаже материал

Технология изготовления и монтажа дымохода из стали

Технология изготовления и монтажа не отличается особой сложность: главное не допускать пробелов при изготовлении комплектующих. Или просто купить готовые, чтобы не беспокоится о возможном пропуске в шве сварки.

Инструменты и материалы

Требуются инструменты для создания креплений и подгонки металлических деталей и отводов:

Резиновая киянка
Шруповерт для крепления кронштейнов
Отвертка для затягивания хомутов на кронштейнах
Рулетка для замеров.

Из комплектующих вам понадобится:

Прямые трубы
Отводы под требующимися углами
Утеплитель
Трубы большего диаметра под гильзы
Детали для зонта
Может понадобиться переходник с котла на дымовую трубу
Кронштейны и хомуты для крепления трубы

Обращайте внимание на марку стали. Нужно, чтобы сталь была коррозионно устойчивой и огнеупорной. В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи.

Переходники и другие вспомогательные элементы для дымоходов из стальных труб

Расчеты

Рассчитывать необходимый объем комплектующих нужно с помощью рулетки. Длина берется по оси будущей трубы. Все отводы измеряются так, будто планируются под 90 градусов. Недостающая часть учитывается потом при помощи повышающего коэффициента. После этого получившуюся длину трубы увеличивают на 10-20 %. Если планируется использовать покупные отводы, то считается необходимое количество поворотов. На этом расчет окончен, остается правильно собрать приобретённые детали.

Правила сборки и монтажа

Стальные детали нуждаются в кронштейнах. Минимальное количество – 2. Один устанавливается внутри помещения и один снаружи. Кронштейны устанавливаются в первую очередь. Далее выполняется монтаж трубы от котла к крыше. Последний отсек монтируется с уже закрепленным болтом.

Небольшой совет: окончательно затягивать хомута на кронштейнах лучше после того, как вся труба уже смонтирована. Это значительно облегчит процесс установки. Так же стоит отметить, что утепление трубы нужно производить сразу в процессе гильзования. То есть нужно соблюдать следующий порядок действий:

Выполняется отверстие в ограждении
Вставляется гильза, то есть труба большего диаметра
Через гильзу пропускается дымоход
Отсек дымохода соединяется с предыдущим
Пространство между гильзой и трубой заполняется утеплителем. При этом труба должна находиться строго по центру гильзы.
Продолжается монтаж дымохода.

Кронштейн для крепления дымохода к стене

Как установить выводной проход через кровлю

В состав кровельного пирога входят различные материалы, каждый их них имеет свою степень устойчивости к возгоранию. Однако стропильная система в большинстве случаев изготовлена из древесины, которая такого свойства не имеет.

Безопасный выход трубы через кровлю обеспечивает проходной короб, монтаж которого выполняется по следующей схеме:

Для начала покупают или делают своими руками металлический или асбестовый короб, размер которого немного больше дымовой трубы. Оптимальное расстояние между стенками трубы и короба – не менее 15 см.
В подготовленное отверстие вставляют короб так, чтобы верхний край находился на одном уровне со скатом крыши.
Дымовую трубу выводят внутри короба и приклеивают герметиком утеплитель и пароизоляцию.
Пространство между трубой и коробом заполняют керамзитом или каменной ватой.
С внешней стороны на трубу надевают эластичную проходку, декоративный фартук или металлический патрубок.

Качественно выведенный дымоход полностью соответствует противопожарным нормам, хорошо удерживает влагу и не портит внешний вид крыши. Соблюдение всех правил при решении вопроса, как вывести трубу от печки через крышу, помогает защитить жильцов дома и все имущество.

Дымоход из сэндвич-трубы самостоятельно

Сэндвич труба хороша тем, что не нужно заморачиваться с утеплением труб и правильным монтажом гильз. Достаточно просто пропустить трубу сквозь ограждение и дымоход готов. Но при этом самостоятельно качественную сэндвич-трубу изготовить куда сложнее, но и это возможно при определенных усилиях.

Материалы для конструкции

Материалами служат сами сэндвич трубы и комплектующие. При покупке особое внимание стоит уделить соединительным деталям. Если же вы решили изготовить все расходники самостоятельно, то главное понять принцип изготовления основной трубы. Пошагово процесс выглядит так:

Изготовление с помощью сварки внешних и внутренних труб. Обратите внимание, что внешние трубы выполняются из нержавеющих сортов стали, а внутренние из оцинкованных. Это необходимо для того, чтобы защитить внешнюю поверхность от воздействия погодных условий, а внутреннюю от агрессивной среды, создаваемой дымовыми газами.
Следующий этап это вырезание из листов нержавеющей стали центрирующих колец. Кольца должны иметь внутренний диаметр равный внутренней трубе и внешний диаметр равный внешней трубе.
Производится укладка утеплителя. Для этого на внутреннюю трубу надевают два центрирующих кольца, между которыми зажимается лист утеплителя.
На утепленную внутреннюю трубу надевается внешняя труба.

Самодельная сэндвич-труба

Изготовление дополнительных деталей

По тому же принципу изготавливаются отводы, только длина секций будет задаваться не шириной листов утеплителя, а длинной прямых частей отвода.

Отдельное внимание стоит уделить соединительным частям. При монтаже сэндвич панелей важно, чтобы слой утеплителя не прерывался. Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.

Сборка дымохода и монтаж

Сборка дымохода производится по тому же принципу, что и монтаж стального дымоотвода. Только при прохождении ограждения нет необходимости устраивать гильзу. Вот и все отличия.

Советы по устройству внутренней трубы

Внутренней трубой называют трубу, которая проходит в помещении. Проблема в том, что сэндвич-трубы сами по себе достаточно громоздки и потому смотрятся не очень уместно в помещении. Если это техническое помещение с котлом, то эстетика не играет особой роли, но если это жилые помещения, то лучше сделать внутреннюю трубу из стали.

К счастью, этот вопрос уже давно обдуман производителем расходников и существуют специальные переходники со стальной трубы на сэндвич-трубу.

Обязательные правила

Сделать все необходимо так, чтобы не получить дальнейших проблем с контролирующими организациями, а также чувствовать себя в полной безопасности, а для этого стоит изучить обязательные нормы и правила по устройству и эксплуатации дымоходов отопительных приборов. Особенно это касается кирпичных печей и каминов.

Наглядная схема основных правил устройства дымохода

Печь должна иметь собственный фундамент. Это условие важно потому, что это сооружение не должно зависеть от других оснований дома. В случае усадки или других непредвиденных движений почвы, перекос общего фундамента может повлечь за собой нарушение кладки не только печи, но и дымохода. Появление, казалось бы, незначительных и незаметных трещин может представлять серьезную угрозу для здоровья жильцов.
Поддувальное отверстие должно находиться на высоте не менее десяти сантиметров от пола, так как оно должно обеспечивать достаточный приток кислорода, тем самым обеспечивая нормальное горение топлива и тягу в дымоходе.
В целях пожаробезопасности, печь должна находиться не менее, чем в 25-ти сантиметрах стен здания, выполненных из возгорающихся материалов. А лучшим вариантом будет еще и изолировать стены жаростойкими материалами.
При устройстве внутренней конструкции печи, где собственно и начинается дымоход с дымоотводящими каналами, необходимо строго соблюдать схему кладки рядов. Перекрывание хотя бы одного из отверстий каналов, может грозить задымлением дома со всеми вытекающими последствиями.
Сам корпус печи должен быть высотой ниже потолка на 35—40 сантиметров. Далее начинается дымоходная труба.
Очень важно устроить правильную разделку прохода дымохода через чердачное перекрытие. Выступы из кирпича должны иметь ступеньки высотой по семь сантиметров до входа в перекрытие и после выхода разделки на чердаке.
Если чердачное перекрытие утепляется горючими утеплителями, сверху на них нужно обязательно уложить песчаный слой не менее пяти — семи сантиметров.
При противопожарной разделке на чердаке расстояние от внутренней стенки дымохода до горючих материалов должно составлять не менее 50 см. Для этого и выкладывается юбка дымохода, которая находится непосредственно в чердачном перекрытии.
Толщина стенки трубы кирпичного дымохода должна составлять 12—15 сантиметров.
Если труба выходит на крышу на расстоянии более трех метров от конька по горизонтали, высота ее должна составлять по уклону от горизонта не более 10 градусов. Если труба расположена на меньшем расстоянии, она должна подниматься над коньком не менее, чем на полметра.
Эти правила предусмотрены службами по пожаробезопасности и должны неукоснительно соблюдаться.

Частые ошибки и проблемы при установке дымоходов

Разберем наиболее частые проблемы, возникающие после монтажа. К слову, некоторые из них возникают не только при самостоятельной установке дымохода, но и у опытных мастеров.

Опрокидывание тяги. Это явление, при котором дымовые газы попадают обратно в топку, а через нее и в помещение. Причин возникновения проблемы может быть две: неправильно выбранная высота трубы или сильный ветер. И в первом и во втором случае может помочь установка дефлектора. Это простейшее устройство устанавливается на верхнем конце дымохода и создает дополнительное разряжение. Если установка дефлектора не помогла, придется удлинять трубу.
Разбалтывание труб дымоходов. Эта проблема особенно часто встречается при самостоятельном монтаже. Как уже говорилось ранее, любой дымоход нуждается, как минимум, в 2 кронштейнах. Но некоторые мастера считают, что одного в помещении вполне достаточно, ведь труба малых размеров. Это ведет к разбалтыванию внешней части дымохода, что чревато порчей всего дымохода. Решение проблемы очевидно: установить дополнительный кронштейн.
Конденсат на дымоходе и ближайших поверхностях. Эта проблема особенно актуальна для участка дымохода в чердачном пространстве, где появление дополнительной влаги грозит порчей кровли. Для того, чтобы решить этот вопрос достаточно устроить дополнительную теплоизоляции.

Ничего мистического в монтаже дымохода нет. При желании можно сэкономить значительные средства, сделав все расходники самостоятельно. Главное делать все качественно и соблюдать четкую последовательность действий.
