Как сделать правильный дымоход для печи своими руками: пошаговая инструкция со схемами

Мы не представляем жилища без отопления. Наше понятие комфорта безоговорочно включает в себя подходящий температурный режим. В частном доме центрального отопления нет, и проблему обогрева каждый владелец решает по-своему.

Приветствуем нашего постоянного читателя и предлагаем его вниманию статью про дымоходы для печей – абсолютно необходимую составляющую любой отопительной системы, будь то печь, современный камин или котел с автоматической подачей топлива.

Как устроен дымоход

Основная часть любого дымохода – вертикальная трубная конструкция. Конструктивно привычный кирпичный стационарный короб отличается от современных сборных собратьев из готовых модулей заводского изготовления.

Традиционная кирпичная труба включает следующие элементы: шейка для соединения с печью, стояк с задвижками, откос, выдра, шейка (в месте прохода через кровлю), оголовье, иногда металлический колпак.

Самодельные дымоходы из металла или асбоцемента включают в себя трубы, колпаки, переходники для подключения к печи, утепление.

Самые современные виды дымоотводов – керамические и из трехслойной сэндвич-трубы. Конструкция из керамики состоит из внешнего керамзитобетонного каркаса, внутренней сборной керамической трубы, слоя утеплителя между ними. Сама керамическая и сэндвич-конструкции включает в себя следующие блоки: прямые, для сбора конденсата, тройники, модули для прочистки, переходные элементы для подключения отопительных агрегатов. Неотъемлемой частью современного дымопровода является дефлектор.

Видео описание

О кирпичных, керамических и стальных дымоходах в следующем видео:

  • Трубы достаточно хрупкие, поэтому им нужен кожух для защиты. Нередко потребителю предлагают изделие без короба и утеплителя, что ведет к дополнительным затратам.
  • Качество керамики бывает разным, из-за чего некоторые керамические дымоходы уязвимы для влажной среды и кислотного конденсата.

Большинство недостатков нейтрализовано в керамическом дымоходе UNI.

Специалисты компании Schiedel разработали систему, предназначенную для всех видов нагревательных устройств. Дымоход обладает следующими преимуществами:

  • Безопасность. UNI – система с минимальным уровнем нагрева внешней поверхности. Все элементы системы отвечают требованиям пожарной безопасности ,что подтверждено ВНИИПО МЧС России.


Особенности дымохода UNI Источник heatsystems.ru

  • Качество. Система UNI изготавливается в соответствии со всеми европейскими и российскими требованиями, внутренними стандартами. Вся керамика для системы Schiedel UNI производится в Германии, на заводе Schiedel.
  • Комплектация. Система комплектуется декоративной оболочкой URATOP из волокнистого бетона или каменной оболочкой (из керамзитобетонных блоков) с передней панелью из минерального волокна.
  • Срок службы. Все основные компоненты: керамическая труба, изоляция, каменная оболочка имеют гарантированный срок службы 50 лет.

Керамический дымоход UNI успешно продается в европейских странах с 1985 года, о чем свидетельствует звание лидера продаж; на российском рынке он продается с 2009 года. Система применяется в малоэтажном и коттеджном строительстве, причем ее можно использовать как во время строительства новых зданий, так и во время реконструкции.


Способ фиксации керамической системы Источник samstroy.com

Виды и конструкции

Конструктивные особенности дымопровода в первую очередь зависят от материала, из которого они изготовлены.

По материалу дымоходы бывают:

  • кирпичные;
  • железобетонные (обычно промышленные);
  • асбоцементные;
  • из стали;
  • керамические;
  • трехслойные металлические – два слоя стали с утеплителем из минеральной ваты между ними.

По конструкции дымоходы бывают:

  • коренные – конструкция имеет собственный фундамент;
  • стенные, встроенные в несущие стены здания;
  • насадные – легкие трубы насаживаются на вертикально расположенный выходной патрубок котла или камина (и буржуйки);
  • нередко легкие конструкции просто подвешивают к несущим конструкциям здания;
  • коаксиальные – устроенные по принципу «труба в трубе». Самый распространенный пример – горизонтальные газоотводы газовых отопительных котлов. Применяется в устройствах с закрытой камерой сгорания и обеспечивают максимальную безопасность жильцов. Экономят расход топлива. Недавно появились вертикальные конструкции системы Шидель, забирающие воздух для горения на кровле дома (чуть ниже оголовка).

Срок службы такого дымохода

Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.

Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет. Срок службы вкладыша в первую очередь зависит от толщины и марки стали. Толщина стали вкладыша не должна быть меньше 0,8-1,0 мм. Оцинковка долго не простоит.

Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.

Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов). Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.

Какой лучше выбрать

Выбор дымохода во многом зависит от параметров установленного отопительного агрегата (конструкции, температуры, вида применяемого топлива), степени готовности дома (модернизируем старый дом с печью и стенной трубой, дом только «в проекте» или уже смонтированы несущие конструкции, или уже есть отделка); отапливаемых объемов.

Особенности различных типов дымоходов приведены в таблице:

Таблица 1

НаименованиеДостоинстваНедостатки
КирпичныеПрочная и устойчивая к высоким температурам конструкция из кирпичной кладки, долговечность – в зависимости от материала вкладыша.Сложный монтаж, требующий каменщиков высокой квалификации; большой вес, необходимость фундамента; большое время монтажа, необходимость примерно каждые 10 лет замены вкладыша. При работе с современными котлами и каминами кирпич без вкладыша может разрушиться буквально за 10 лет. Стенные конструкции можно смонтировать только в процессе строительства дома.
КерамическиеСрок службы до 50 лет, гладкая внутренняя поверхность, высокая скорость монтажа; высокая кислотоустойчивость, хорошая теплоизоляция; выдерживают температуру до 550°Дорогой вариант; монтаж требует некоторой квалификации, имеется необходимость в фундаменте; хрупкость
Стальные однослойные (и асбоцементные)Гладкая внутренняя поверхность, легкие, недорогие, высокая скорость монтажа, простота ремонта; устойчивость к коррозии и конденсатуТребуется утепление; при проходе через конструкции из горючих материалов необходимы большие отступки; прогорают за 10-15 лет, нет комплектующих – при монтаже придется делать самом все элементы. Оцинковка прослужит лет пять (или меньше)
Стальные типа «сэндвич»Большой срок службы, гладкая внутренняя поверхность, небольшой вес, быстрый легкий монтаж, простой ремонт, высокая устойчивость к коррозии и конденсату; можно устанавливать/подвешивать снаружи здания; хорошая теплоизоляцияДостаточно дорогие элементы

Применять гибкую стальную гофру не стоит – прогорают очень быстро.

Несмотря на цену, стоит выбирать современные керамические дымоходы или «сэндвич». Их при необходимости можно смонтировать и в готовом доме, и за пределами дома, они долговечны, достаточно просто собираются, устойчивы к высоким температурам, хорошо утеплены, имеют большой ассортимент готовых заводских элементов.

Если есть желание использовать старый стенной короб от обычной отопительной печи – необходимо вставить вкладыш из нержавеющей стали и утеплить. Но возможно, стоит выбрать сэндвич – мороки меньше.

Пошаговое руководство по сборке

Для того чтобы качественно и правильно собрать дымоход, необходимо действовать четко по плану. Это поможет сделать работу очень быстро и качественно. Стоит помнить, что если есть возможность изменить план и сделать работу лучше, то можно вносить поправки:

  1. Так как все кронштейны напрямую крепятся к стене, фундамент не потребуется.
  2. Котел и трубу необходимо соединить адаптером.
  3. В первой трубе уже есть шибер. Далее необходимо подсоединить емкость для сбора конденсата.
  4. В стене необходимо сделать отверстие в 50 сантиметров. В него монтируется вся система упоров и устанавливается патрубок. Далее все обкладывают негорючими материалами и утеплителем.
  5. Сэндвич проводится через патрубок. Отверстие нужно будет заложить асбестовыми листами.
  6. Трубы необходимо собирать по принципу «снизу вверх». Вся работа производится от отопительного элемента до дефлектора.
  7. Не стоит забывать о герметике и крепление кронштейнами. Расстояние между ними не должно превышать 1,2 м.
  8. В самом конце трубы необходимо закрепить дефлектор.
  9. Для придания максимальной жесткости используется дополнительная система растяжек и креплений.
  10. Тестирование котла или печки. Необходимо испытать новый дымоход и исправить погрешности, если таковы есть.

Нельзя использовать трубы разных диаметров: это может вызвать пожар. Недопустим переход от кирпичной конструкции к стальной. Единственный выход в данной ситуации — использование гильз.

Сделать самому или заказать

Сделать самому можно некоторые элементы для монтажа однослойных труб или выложить кирпичную конструкцию (если имеются навыки квалифицированного каменщика).

А вот монтаж сборных конструкций вполне можно выполнить своими руками – это поможет сэкономить немалую сумму из семейного бюджета. За услуги квалифицированной бригады заплатить придется немало – сумма сопоставима со стоимостью материалов. Есть риск нарваться на неквалифицированных рабочих.

При решении вопроса о выполнении работ своими руками необходимо тщательно проанализировать свои возможности:

  • насколько доступна кровля;
  • есть ли у Вас друзья или родственники, которые могут помочь;
  • есть ли у Вас страх высоты;
  • какова Ваша квалификация в выполнении ремонтных работ.

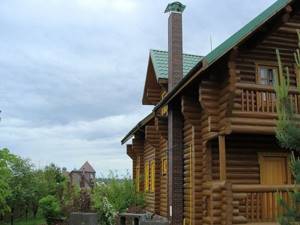

Недостатки кирпичных труб для дымохода

Как и большинство материалов, кирпичный дымоход для камина также имеет какие-то свои недостатки. Один из них – малый эксплуатационный срок (7 – 10 лет). Кроме того, температурные перепады зимой неизбежно приведут к образованию на таких трубах конденсата, который после многочисленных замерзаний и оттаиваний станет причиной разрушения кладки дымохода из кирпича.

Однако воздействие этого негативного фактора можно существенно снизить, применив одно из следующих действий:

  • увеличить сечение дымохода для камина, а точнее, его внешние стен до 25 сантиметров на тех его участках, которые находятся над кровлей;
  • утеплить этот сектор трубы минеральной ватой.

Еще один минус кирпичного дымохода – большое количество неровностей на его внутренней стороне. КПД тяги при этом существенно снижается, чего не скажешь о дымоходах с гладкой внутренней поверхностью. Во избежание такой проблемы, еще на стадии проектировки дымоход должен быть предусмотрен с некоторым запасом сечения.

Осуществляя монтаж каминов и дымоходов, повысит срок службы также применение стальных оцинкованных труб для дымохода, вмонтированных внутрь.

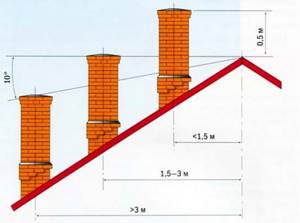

Строительные нормативы

Устройство дымоходов определяется положениями СНиП 41-01-2003.

Конструкция дымохода должна отвечать следующим нормативным требованиям:

  • минимальная высота должна быть не менее 5 000 мм или колосниковой решетки;
  • при расположении на скате кровли на расстоянии менее 1,5 м до конька – труба должна быть выше конька на 500 мм;
  • при расположении на скате кровли на расстоянии 1,5- 3 м до конька – труба должна быть не ниже конька;
  • при расположении на скате кровли на расстоянии более 3 м до конька – угол между горизонталью и линией, проходящей через конек и верх трубы, должен быть не более 10°;
  • оголовок должен возвышаться над плоской кровлей на высоту не менее 1 000 мм;

  • максимальная длина каждого горизонтального и наклонного участков не должна быть больше 1000 мм, суммарная длина их проекций на горизонталь не должна превышать 2000 мм. При наличии косых и горизонтальных участков необходимо удлинить трубу на длину горизонтальных проекций. Для керамики наличие горизонтальных участков не допускается.

Производство дымовых и вентиляционных труб

  • Серия Д1

    Артикул: 155

    Дымовые трубы серии Д1 предназначены для отвода продуктов сгорания от котлов, работающ…

    Высота, м 7-15

  • Диаметр, мм 150-600
  • Кол-во стволов, шт 1-3
  • Материал газохода Нерж. сталь
  • Серия Д2

    Артикул: 156

    Дымовые трубы серии Д2 предназначены для отвода продуктов сгорания от котлов, работающи…

      Высота, м 7-60
  • Диаметр, мм 400-6000
  • Кол-во стволов, шт 1
  • Материал газохода Нерж./Ст3
  • Серия Д3

    Артикул: 157

    Дымовые трубы серии Д3 предназначены для отвода продуктов сгорания от котлов, работающи…

      Высота, м 15-35
  • Диаметр, мм 200-1300
  • Кол-во стволов, шт 1-3
  • Материал газохода Нерж./Ст3
  • Серия Д4

    Артикул: 158

    Дымовые трубы серии Д4 предназначены для отвода продуктов сгорания от котлов, работающи…

      Высота, м 15-40
  • Диаметр, мм 200-1300
  • Кол-во стволов, шт 1-4
  • Материал газохода Нерж./Ст3
  • Серия Д5

    Артикул: 159

    Дымовые трубы серии Д5 предназначены для отвода продуктов сгорания от котлов, работающи…

      Высота, м 20-60
  • Диаметр, мм 400-3000
  • Кол-во стволов, шт 1
  • Материал газохода Нерж./Ст3
  • Серия Д6

    Артикул: 160

    Дымовые трубы серии Д6 предназначены для отвода продуктов сгорания от котлов, работающи…

      Высота, м 40-150
  • Диаметр, мм 500-6000
  • Кол-во стволов, шт 4
  • Материал газохода Нерж./Ст3
  • Рынок предлагает широкий выбор источников тепла (котельные, генераторы и т.д.). В результате решение организации качественного вывода дыма и газа требует более сложных проектных конструкций среди типовых и индивидуально-разработанных моделей.

    Конструкционные особенности стальных дымовых труб

    Каждый проект дымовой стальной трубы требует учета огромного количества характеристик и аэродинамических показателей. Вы можете купить типовой проект, исходя из его характеристик и подходящий под ваши требования, или же заказать индивидуальный. Специалисты компании проведут необходимый расчет согласно всем требованиям и нормам.

    Стальные дымовые трубы для котельных состоит из трех основных частей. Укажем их согласно возведению:

    1. Фундамент. Чаще является опирающимся элементом на ж/б трубу, цилиндр или усеченный конус в виде стакана в верхней части. Последнее дает возможность удалять золу или вводить подводящие каналы. Фундамент строится исходя из конструкционных особенностей дымоотвода.
    2. Ствол трубы. Может быть цилиндрической, конической или комбинированной формы. Состоит из цоколя внизу, цокольного перекрытия и ввода подводящих каналов. Вверху расположена головка трубы и теплоизоляционные материалы по всей поверхности конструкции.
    3. Гарнитура трубы. Имеет ходовую лестницу, светофорные площадки для светоограждения, защиту от гроз и оттяжки (если требует конструкция).

    Ходовую лестницу используют для подъема на площадки. При достижении 10-15 м крепится ограждение для обеспечения безопасности продвижения. Площадки устанавливают из решетчатых панелей (материал — сталь) или просечно-вытяжных листов.

    Грозовая защита имеет несколько молниеприемников и заземление. Первые изготавливаются из стальной трубы, чей диаметр составляет 38 мм. Они возвышаются над головкой на 1,8 м. Заземление делают из стальных труб-электродов, которые забивают в землю. Длина составляет 2,5 м.

    Требования пожаробезопасности к дымоходам

    Расстояние от поверхности дымоходов из керамики, утепленных стальных и асбоцементных до горючих конструкций дома должны быть не менее 250 мм; для кирпичных дымопроводов и конструкций сэндвич-труб – не менее 130 мм.

    Необходимо защищать строительные конструкции из горючих материалов с помощью цементной или гипсовой штукатурки по сетке толщиной не менее 25 мм.

    Если покрытие кровли может гореть (рубероид, битумная черепица, ондулин), или на ней могут скапливаться листья, пух — на оголовок обязательно следует устанавливать сетчатый искрогаситель.

    Помните, что от качества дымоудаления зависит жизнь и здоровье Ваших близких.

    Дымоходная труба

    Сделанная своими руками труба для дымохода более практична и может применяться для различных конструкций. Стоит внимательно отнестись к выбору, так как в результате можно получить устройство, которое не обладает нужными характеристиками. Основные используемые материалы:

    1. Черная сталь считается наиболее простой и дешевой. Она очень слабо покрывается сажей. Такая труба не требует фундамента для установки, а монтаж не потребует особых усилий. Из недостатков — высокая теплопроводность, из-за чего пар быстро остывает и превращается в конденсат, который оседает на трубе. Из-за высокой теплопроводности место, где труба касается других элементов и конструкций, придется дополнительно защитить. По этой причине черную сталь невозможно использовать для наружных дымоходов.
    2. Низколегированную сталь получают, добавляя в черный металл никель, хром и молибден. Обладает тем же набором характеристик, что и черная сталь, но намного медленней поддается коррозии.
    3. Оцинкованное железо — самый плохой вариант для дымоходной трубы. Такой материал очень быстро прогорает и начинает преждевременно ржаветь.
    4. Нержавеющая сталь — лидер среди всех материалов. Он легко поддается обработке, что позволяет выполнять работы любой сложности. За счет гладкости стали сажа очень плохо оседает на трубе. Печка будет очень легко разжигаться, а устойчивая тяга только поможет в этом.

    Сила тяги

    Факторы, влияющие на силу тяги:

    • высота трубы;
    • состояние поверхности внутреннего канала – регулярность очистки от сажи, шероховатость стенок;
    • наличие наклонных или горизонтальных участков. Наличие горизонтальных и наклонных участков нежелательно, так как удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;
    • установка дефлектора;
    • качество утепления;
    • подвод воздуха к топке.

    От силы тяги зависит Ваша безопасность, поэтому необходимо регулярно проверять наличие тяги и принимать меры к очистке канала от сажи, оголовка трубы – от наледи.

    Как прочистить от сажи

    Безопасно и комфортно с камином в доме будет только при условии хорошей тяги в дымоходе. А это во многом зависит от его состояния.

    Методов очистки для дымоходов существует несколько: есть и народные, которыми люди пользовались веками, и современные – по научным разработкам. К таким методам относятся:

    Народный

    В старину дымоходы чистили осиновыми дровами, которые способны образовать жар в топке до 1200С. Под таким воздействием сажа становится рыхлой и сгорает, а всё, что от неё остаётся, вылетает вместе с дымом в трубу.

    Перед чисткой таким методом, нужно обязательно быть уверенным, что вашему дымоходу такие высокие температуры не навредят, так как избежать разрушения или пожара в случае, если дымоход, к примеру, треснет — будет сложно.

    Ещё в старину пользовались другим методом очистки дымохода: сжигали высушенные картофельные очистки, при сгорании которых выделялись вещества, способные разрыхлить сажу, а потом она легко удалялась из прочистных отверстий. Но не всегда смогут помочь народные методы, и в случае сильного засора лучше обратиться к химии.

    Химический

    Сегодня в магазине печного хозяйства можно найти разные чистящие средства для очистки дымоходов. Это может быть порошок, таблетки, жидкость или специальные пеллеты, поленья и брикеты, которые просто помещаются в топку (хоть с дровами, хоть без них) и сжигаются. Подробнее о применении каждого из химических средств всё расписано в прилагающихся к ним инструкциям.

    Самыми удобными из всех химических средств, очищающих дымоход, считаются именно очищающие брикеты. Ими камин протапливается в течение примерно двух часов, благодаря чему вещества, скрепляющие в дымоходе сажу, разрушаются, а оставшаяся мелочь выносится, как и дым, в трубу.

    Если же в трубе был крупный засор, он упадёт вниз, а поэтому после обслуживания дымохода необходима ревизия всего пространства дымохода, для чего в нём имеются специальные дверцы.

    Механический

    Этот метод самый эффективный и справится с самым серьёзным засором, который произошёл из-за сильного сужения просвета или из-за того, что в трубу попал какой-то мусор.

    Химия тут может оказаться неспособной что-либо изменить.

    А эксплуатировать такой камин опасно не только для здоровья, но и для жизни – все отложения, образовавшиеся внутри дымохода, могут загореться, из дымохода может вырываться не только дым, а ещё и искры, и даже огонь.

    Если погода сухая, существует большая вероятность пожара, так что если тяга отсутствует, а помещение стало наполняться дымом, потребуется механическая прочистка дымохода с использованием специальных инструментов и приспособлений.

    К приспособлениям, предназначенным для механической очистки дымохода для камина от копоти и сажи относятся специальные скребки, щётки, разные по размеру и по конфигурации ёршики, грузы в виде ядер, чтобы пробить плотный засор.

    Всё это есть в продаже, но многое и самому можно сделать.

    Часто чистить дымоход, может, и не нужно, но если налёт сажи внутри дымохода превышает 2 мм, значит, пришло время поработать трубочистом.

    Изготовление и установка дымохода своими руками

    Из каких материалов лучше сделать

    Самые простые в монтаже – стальные конструкции. Однослойные стальные изделия требуют утепления и изготовления комплектующих – в общем, работа для патологических трудоголиков, и здесь мы не будем рассматривать их монтаж.

    Установка дымохода из сэндвич-трубы достаточно проста, наличие большого количества всевозможных элементов и комплектующих в магазинах позволяют собрать устройство любой конфигурации.

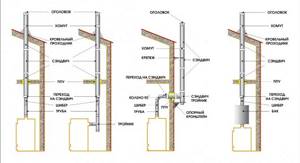

    Чертеж и схемы

    До начала работ определиться с размерами и начертить схему или чертеж – это поможет правильно рассчитать необходимое количество материалов и правильно организовать работы.

    Расчет размеров

    Высота трубы определяется в соответствии с требованиями СНиП 41-01-2003, но не должна быть ниже 5 м от колосниковой решетки. Диаметр принимается равным диаметру выходного отверстия отопительного прибора.

    Чего нельзя делать при обустройстве дымохода для дровяной печи

    Не стоит оборудовать для нескольких печей общий дымоход. У каждого отопительного прибора должна быть своя труба.

    Совет! Общий дымоход для нескольких отопительных приборов допускается лишь в том случае, если они находятся на одном этаже. Однако при этом необходимо предусмотреть две рассечки и задвижки.

    Нельзя выводить дым в вентиляционные каналы.

    Недопустимо обустройство вытяжной вентиляции совместно с дымоотводом.

    Особенности монтажа

    Монтаж начинают от печи или камина. Первый стартовый элемент монтируется на патрубок котла или печи. Этот элемент не имеет утепления по технологическим причинам (безальтовый наполнитель плавится и спекается в камень). Все элементы спроектированы таким образом, что один ее конец имеет меньший диаметр и вставляется один в другой, как в раструб. Один из вариантов стыковки – чуть вытащить внутреннюю трубу, вставить в другую внутреннюю трубу. Придавить. Затем опустить по ней наружную трубу с утеплителем, придавить. Закрепить соединение обжимным хомутом, затянуть его болтом с гайкой. Все стыки нужно промазывать герметиком.

    Затем монтируют тройник, снизу монтируют модули с лючком для прочистки и конденсатоотводчиком. Бывают конструкции для установки нижней части дымохода на пол.

    Затем монтируют остальную часть конструкции. Через метр сэндвич крепят к стене специальными кронштейнами. На каждом этаже и на чердаке должен быть установлен элемент с лючком для прочистки.

    Желательно соединять элементы дымохода «по конденсату» — трубы монтируются таким образом, чтобы верхняя вставлялась в нижнюю и конденсат не мог просочиться через стыки, а стекал по стенкам в конденсатоотводчик.

    Под потолком монтируют элемент с шибером.

    Место прохождения трубы в перекрытии закрывается оцинкованным листом и заполняется утеплителем. Расстояние до конструкций должно составлять не менее 130 мм.

    Самым сложным этапом в монтаже является прохождение кровли. Размечают отверстие в нужном месте кровли. Делают отверстие в кровле. Изнутри крепится подкрышный лист, на кровлю устанавливается крышная разделка. Ее подбирают в зависимости от угла наклона кровли. Края разделки заводят под лист кровельного материала.

    Если нужно, устанавливают растяжки. Устанавливают дефлектор.

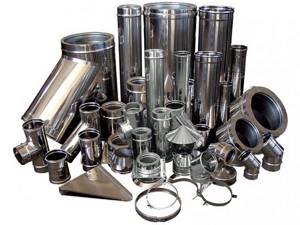

    Разновидности стальных дымоходов

    Дымоходы из стали различаются по материалу трубы и типу конструкции. Сталь используется нескольких разновидностей:

    • Чёрная без покрытия. Этот материал наиболее дешёвый, но при этом наименее долговечный. Такая сталь поддаётся коррозии и быстро приходит в негодность.
    • Низколегированная сталь. В качестве примесей для этого материала используют хром, цинк, никель, молибден. Такой сплав меньше поддаётся коррозии, чем обычная чёрная сталь.
    • Нержавеющая сталь. Лучший, из возможных вариантов. Трубы из этого материала обладают всеми преимуществами стальных дымоходов.
    • Гофрированная сталь. Является наименее надёжным вариантом, поскольку из-за гофрированной стенки на трубе быстро оседает сажа. Чистить такой дымоход предстоит часто. Используют гофрированный материал для гильзования.

    Это интересно! Гильзованием называют реставрационные работы старых печных дымоходов. При этом внутрь уже существующего кирпичного каркаса помещают новую, как правило стальную, трубу. Гильзование позволяет значительно улучшить аэродинамику старого дымохода.

    По типу строения выделяют следующие разновидности дымоходов:

    • Одностенные. Такие трубы имеют одну стенку, диаметром от 0.6 до 1мм. У них нет теплоизоляции, потому для отопительных приборов в доме использовать их опасно. Они нашли применение в банях, где с помощью постоянно горячей трубы можно греть воду.
    • Одностенные для гильзования. Такие трубы могут ничем не отличаться от обычных одностенных, могут быть гофрированные или иметь овальную форму. Отличительная их особенность -расположение внутри старого кирпичного дымохода.
    • Сэндвич-системы. Наиболее распространённый и надёжный из всех вариантов. Состоят они из внутренней и наружной труб, между станками которых находится слой изолирующего материала. Такая конструкция позволяет избежать нагревания наружной поверхности трубы и образования конденсата.

    • Конструкция “труба в трубе”. От предыдущего варианта эта система отличается отсутствием изолирующей прослойки. Такие дымоходы получили название коаксиальные. Внутренняя труба в них нужна для отведения продуктов горения, воздух по ней движется снизу вверх. По наружной трубе, то есть прослойке между двумя трубами, потоки воздуха движутся в обратном направлении. Они необходимы для поддержания горения топлива. Такая конструкция способствует увеличению тяги во внутренней трубе, но её нельзя использовать в условиях низких температур из-за замерзания конденсата на стенках.

    Рекомендуем ознакомиться: Обжимные фитинги для монтажа стальных труб

    Частые ошибки и проблемы при установке

    Самая серьезная ошибка – отсутствие конденсатосборника и элементов с лючками для прочистки.

    В местах прохода конструкций через перекрытия категорически запрещается устанавливать стыки отдельных элементов – просочившийся горячий дым может вызвать пожар.

    Очень существенной ошибкой является отсутствие дефлектора или хотя бы колпака над дымопроводом.

    Снег и дождь не должны попадать внутрь трубы – они усиливают образование конденсата, наледь может перекрыть сечение трубы.

    Дымоходы для камина из нержавейки

    Эти трубы являются наборными элементами из нержавеющей стали, а их теплоизоляция осуществляется при помощи горючих материалов.

    Дымовые трубы подобного типа могут иметь различный диаметр и длину. В комплект с ними часто входят и трубы из керамики, которые монтируются внутри стальных.

    Дымоход из оцинкованной стали характеризуется рядом преимуществ:

    • из-за своего небольшого веса дымоходы сэндвич для каминов могут быть установлены без фундамента (читайте: «Сэндвич трубы для дымохода — установка»);
    • монтировать такой дымоход можно и после того, как весь строительный процесс закончен;
    • дымоходная труба нержавейка дешевле блочных и керамических дымоходов;
    • отдельные детали дымоходы при желании легко заменяются.

    Информацию с фото по установке труб для дымохода, выполненных из нержавейки при желании можно найти у нас на сайте.

    Обслуживание и чистка

    Любой дымоход требует регулярной очистки от сажи. Это позволит избежать пожаров, уменьшения тяги. Чистку следует проводить 2 раза в год.

    Способов чистки два – механический и химический.

    При химическом в топке сжигают специальные средства. Они горят при очень высокой температуре и ускоряют износ внутренних стенок дымохода, поэтому для сэндвича лучше применять механические способы очистки.

    На оголовке могут намерзать сосульки и наледь из конденсата – они перекрывают сечение короба и уменьшают тягу, что увеличивает опасность отравления жильцов угарным газом.

    Правильная эксплуатация и уход

    Если все сделать правильно, то можно получить дымоход, который прослужит не менее 15 лет. Стоит придерживаться элементарных требований. Так, нельзя менять котел, если температура газов будет превышать максимально допустимую температуру для нынешнего дымохода. Желательно чаще проверять качество и состояние теплоизоляции в поеме стены, чтобы конденсат не задерживался.

    Чистка — неотъемлемая часть эксплуатации. Очищать дымоход необходимо не реже чем раз в три месяца. Механический способ лучше не применять. Лучший вариант — использование химии, которой пропитывают продается в специальные брикеты. При сгорании они выделяют вещество, которое растворяет сажу и прочие отложения.

    Советы специалистов

    Нужно выбирать трубы, у которых толщина внешнего слоя металла составляет 1 мм (а не 0,5 мм). Проверить очень просто – у изделия с тонкой стенкой стенка прогибается, если сдавить руками.

    При монтаже сэндвичных конструкций необходимо использовать специальный герметик для высокой температуры эксплуатации (автомобильный герметик с температурой эксплуатации 500° не подходит).

    Если труба возвышается над кровлей более, чем на один метр – ее следует укрепить растяжками.

    Места прохода сэндвича через кровлю и перекрытие необходимо обязательно дополнительно утеплять.

    Критерии выбора дымохода: конфигурация и диаметр

    Трубу выбирают, исходя из объема парной, то есть, после того, как становится известной общая планировка и габариты парилки. Главные критерии выбора – конфигурация трубы и ее диаметр. Конфигурация определяется следующими параметрами:

    • Способом подсоединения трубы к банной печи (к камину, котлу). Например, для металлической печи на дровах обычно возможны два способа: сзади (сбоку) или сверху. Для фиксации понадобится переходник. У нашей дымоходной системы Permeter предусмотрено три способа установки: напольный, настенный, насадной (на топку).


    Монтаж трубы сверху Источник koffkindom.ru

    • Способом вывода трубы на улицу. Вывод через стену ограничивается одним отверстием. Это решение будет технологически более простым, но менее эффективным при эксплуатации. Вертикальный (через крышу) дымоход может похвастать лучшими характеристиками, но устанавливать его сложнее, так как его путь пролегает минимум через одно перекрытие и кровлю. Дополнительный плюс – на вертикальном дымоходе можно установить бак для воды «самоварного» типа.

    Производительность печи подбирается с учетом объема парного отделения (1 кВт мощности печи приходится на 1 кубометр парилки). Следовательно, и расчет диаметра зависит от размеров помещения. По правилам, на 1 кВт мощности (для дровяной печи) должно приходиться не менее 8 см² площади сечении трубы.

    Зная минимально необходимую площадь сечения, можно, используя формулу площади круга из школьного курса, вычислить диаметр. Полученное значение необходимо округлить в большую сторону; в любом случае, диаметр не должен быть меньше, чем выход из печи, к которому подбирается труба. Существует альтернативный способ: диаметр можно подобрать по готовой диаграмме, для этого достаточно знать мощность.


    Способы вывода трубы Источник banipechi.by

    Достоинства и недостатки керамических дымоходов для камина

    К преимуществам керамической трубы можно отнести следующие характеристики:

    • материал очень быстр в монтаже и сборке;
    • является гарантией высокого КПД;
    • долгий эксплуатационный срок;
    • ассортимент блоков велик, что дает возможность смонтировать дымоходное отверстие с любой конфигурацией;
    • наличие специального отверстия, дающего возможность прочистить дымоход;
    • появляющийся конденсат стекает благодаря расположенному внизу дымохода отверстию.


    Среди недостатков систем блочных керамических труб принято выделять следующие:

    • относительно высокая цена;
    • из-за того, что большинство таких дымоходов производится за рубежом, срок доставки порой бывает очень большим.
    Рейтинг
    ( 2 оценки, среднее 5 из 5 )
    Понравилась статья? Поделиться с друзьями:
    Для любых предложений по сайту: [email protected]
