Одним из ключевых этапов создания системы отопления в загородном доме или на даче является установка и проведение дымохода. Дымовая труба отвечает за безопасный и качественный вывод продуктов сгорания от отопительного оборудования, работающего на горючем топливе – котлов, печей, каминов и отопительно-варочных плит. От качества как самого дымохода, так и метода его установки, напрямую зависит пожарная безопасность всего дома, а также эффективность работы отопительных агрегатов. В данной статье пойдет речь о преимуществах и недостатках проведения трассы дымоудаления тем или иным способом.
Отличия в конструкциях внешнего и внутреннего канала дымоудаления
Отличия двух методов монтажа заключаются в расположении трубы дымоудаления. Так, дымовая труба, проведенная внутри строения, располагается внутри дома и проходит напрямую от отопительного прибора вверх – вдоль стен комнаты и выше: через перекрытия потолка на второй ил третий этаж и далее через чердачные перекрытия и кровлю здания. Таким образом, дымоход берет свое начало в точке А – на патрубке отопительного оборудования, и заканчивается в точке Б – на крыше дома. Внутренний дымоход, как правило, имеет строго вертикальную конструкцию. Но, в силу особенностей планировки и технического плана строения, трасса дымоотведения может иметь различные смещения, повороты, изгибы, обходы несущих конструкций.
Внешний дымоход тоже берет свое начало от отопительного прибора, но основная его часть прокладывается по внешнему фасаду дома. Небольшой участок начала трубы от печи или камина подводится к отверстию в стене, которое выводит напрямую на улицу. Далее труба идет строго вертикально вдоль фасадной стены строения и заканчивается на требуемом возвышении над крышей. В случае установки внешнего дымохода также возможны различные смещения, повороты и обходы, если того требуют особенности конфигурации и устройства фасада здания, крыши и постройки в целом.
Оба варианта устройства канала отвода продуктов сгорания – внутри и снаружи здания – активно практикуются в загородном домостроении, имеют свои преимущества, особенности и недостатки. Стоит добавить, что два этих варианта проведения дымовой трубы применяются как для частных жилых домов, так и для зданий бань и саун.
Пункт второй – конденсатосборник
Это ещё один элемент, который также не оказывает влияние на печные трубы и дымоходы, а служит исключительно для сбора и отведения конденсата в системах с современными котлами. Этот элемент обязателен, если у вас котел с высоким кпд (газовый, на солярке, на сжиженном газе или пеллетах). Температура отходящих газов из него будет невысокая, и точка росы будет образоваться обязательно где-то в середине дымохода для печи или котла длительного горения. Образовавшийся конденсат будет стекать вниз, и если мы не обеспечим его отвод, то со временем его накопится столько, что он будет вытекать через неплотности дымососа для печки, или просто будет выливаться в котел. А этого допустить нельзя категорически. Конденсат надо обязательно отводить.
Проектирование дымохода на начальных этапах строительства или установка в уже готовом доме?
Важно! С целью избежать дополнительных расходов денежных средств и времени, а также для достижения наиболее высокого качества дымовой трассы, рекомендуется закладывать очаг и дымовой канал в инженерный проект дома на начальных этапах строительства.
Схема проведения дымового канала, разработанная перед строительством основного каркаса и конструкций дома, позволяет соблюсти все требуемые нормы пожарной и эксплуатационной безопасности, выбрать наиболее подходящее место для расположения печи или камина, а также сразу рассчитать все расходы и действия по проводу дымоотводящей трассы. К сожалению, чаще всего камин, печь, котел и дымоход начинают устанавливать уже после того, как дом или баня построены. Это влечет существенные риски и совершенно лишние расходы.
Перечислим основные минусы такого подхода:
- необходимость делать перепланировку многих конструкций в доме
- необходимость разбора свежепостроенных стропил и перекрытий
- необходимость разрезания мембран, пароизоляции дома
- необходимость создания нужных отверстий в стенах, в полу и потолке, на кровле
- часто: необходимость разрабатывать конструкцию дымовой трассы на основе уже существующей планировки, что влечет частые повороты дымохода, что увеличивает его стоимость и понижает эффективность
- необходимость демонтажа некоторых конструкций
- необходимость новых ремонтных работ в местах разбора конструкций и нарушения целостности стен, перекрытий
- часто: невозможность в полном объеме реализовать соблюдение всех норм пожарной безопасности из-за особенностей уже готовой планировки и несущих конструкций, что влечет за собой риск возникновения пожара в будущем
Составление плана прохода трубы от отопительного прибора до конька крыши на начальных этапах строительства позволяет произвести установку трассы отведения дыма в процессе возведения несущих и сопутствующих инженерных конструкций здания. Такой подход значительно снижает расход средств, а также позволяет установить отопительное оборудование и дымоход с соблюдением всех норм и требований пожарной безопасности.
Доверяй, но проверяй!
Редко кто рассчитывает печные трубы и дымоходы в проектной организации, чаще всего мы полагаемся на опыт наших строителей. Но этого делать нельзя, ведь строители тоже люди. И дымоотводящую трубу для дровяной печи тоже кажется им устройством простым, поэтому они зачастую строят его, не учитывая разные технические детали, которые не лежат на поверхности, или просто о них забывают, строя одинаковый дымоход для банной печи и котла. Что приводит к тому, что печь или котел впоследствии работает плохо, или вообще не работает, или его трудно обслуживать, или он доставляет беспокойство. Поэтому мы поговорим как раз об этих технических особенностях, которые не видны, но их соблюдение очень важно, когда проектируются и строятся печные трубы и дымоходы. Можно выделить 8 ключевых позиций, которые потребуют нашего внимания, когда обговаривается устройство дымохода печи или котла. И сейчас мы их разберем, от простых до сложных.
Внешний дымоход по фасаду здания: преимущества

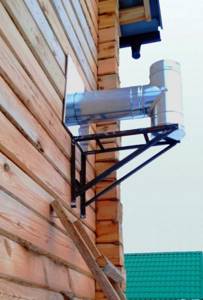

Внешний дымоход – это дымовая труба, которая основной своей площадью находится на улице. В доме остается лишь небольшой горизонтальный участок трубы, подсоединенный к отопительному прибору. В преимущественном большинстве случаев к такому методу организации дымовой трассы прибегают, когда дымовой канал не был предусмотрен в начале строительства дома. Для того, чтобы избежать трудоемких и затратных процессов по реконструкции и адаптации внутренних конструкций под дымовую трассу, труба просто выводится на улицу.
Плюсы внешнего дымохода:
- простая установка
- простая конструкция
- более высокая пожарная безопасность
- отсутствие возможности попадания дымовых и угарных газов в помещение
- хорошая тяга с возможностью ее регулировки
- экономия полезного жилого пространства
- возможность установки трассы отведения дыма на любых стадиях строительства дома, либо уже после его окончания
Минусы внешнего дымохода:
- переохлаждение дымохода в зимнее время и сложность при растопке очага
- низкая тяга в холодное время года
- переохлаждение дымовых газов, что провоцирует образование конденсата на внутренних стенках трубы
- постоянные риски повреждения дымовой конструкции снегом, ветром
- нарушение внешнего вида фасада здания
- тепловые потери
- необходимость использовать дорогие крепежные элементы в силу больших нагрузок, приходящихся на дымовой канал в непогоду
Способы расчетов
Точный метод + формула
Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:
- Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:
- В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
- V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
- Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей – 1500.
- Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
- Диаметр круглой трубы высчитываем по формуле – d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.
Рассчитываем оптимальную величину тяги
Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:
, где:
- С – это постоянный коэффициент, равный для печей на дровах 0,034;
- литера «а» – величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
- высота дымохода обозначается буквой «h».
- Т0 – средний уровень температур атмосферы;
- Тi – величина нагрева отработанных газов при выходе их из трубы.
Пример расчета сечения дымохода
Принимаем за основу:
- буржуйка работает на твердом топливе;
- в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
- уровень влажности топлива – до 25%.
Еще раз приведем основную формулу:
Расчет проводим в несколько этапов:
- Выполняем действие в скобках – 1+150/273. После вычислений получаем число 1,55.
- Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м3/сек.
- Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м2.
- Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.
Теперь определяем величину тяги по простой формуле:
- По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
- Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,730.
- Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,80.
- Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.
Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.
Шведский метод расчета
Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.
В этой методике для расчета не используется величина топочного отсека и объем воздуха в нем. Для определения правильности расчета используется график:
Здесь важно соответствие соотношения площади топочного отсека («F») и отверстия дымоотводящей трубы («f»). Для примера:
- габариты топки 770/350 мм. Высчитываем площадь отсека – 7,7*3,5=26,95 см2;
- размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м2;
- высчитываем соотношение. (338/2695)*100=12,5%.
- смотрим в нижней части таблицы величину 12,5 и видим, что расчет длины и диаметра произведен правильно. Для нашей печи необходимо построить дымоход, высотой 5 м.
Разберем еще один пример расчета:
- топка 800/500 мм, ее площадь – 40 см2;
- сечение дымохода 200/200 мм, площадь равна 4 см2;
- рассчитываем соотношение (400/4000)*100=10%.
- по таблице определяем длину дымохода. В нашем случае, для круглой сэндвич – трубы она должна быть 7 м.
Внутренний дымоход через кровлю: преимущества

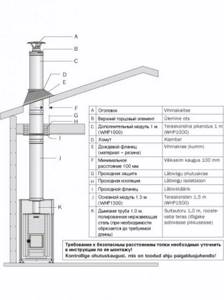

Дымоход, проведенный внутри помещения от отопительного прибора наверх – через перекрытия и кровлю, называется внутренним и имеет наибольшее распространение. Главное в этом вопросе – заранее планировать такую трассу дымоудаления, на самых начальных этапах строительства здания.
Плюсы внутреннего дымохода:
- наиболее устойчивая и хорошая тяга
- отсутствие внешних факторов, способных повредить конструкцию
- утепленность дымохода и, соответственно, исключение возможности переохлаждения дыма и газов с последующим образованием конденсата
- независимость от климатических и погодных условий
- отсутствие нагрузки ветром
- отсутствие теплопотерь
- отсутствие нарушений целостности и изоляции внешних стен строения
- более продолжительный срок службы
- возможность экономии на крепежных элементах, так как можно использовать для крепления конструкции самого дома, а также использовать недорогие крепежи в силу отсутствия на них нагрузки внешними факторами
- более простой монтаж и обслуживание
Минусы внутреннего дымохода:
- нарушение герметичности кровли и необходимость разборки некоторых несущих конструкций в случаях, если дымоходная трасса не была заложена в изначальный план строительства дома
- более высокий уровень пожароопасности из-за нахождения трубы внутри дома
- необходимость изоляции всех участков примыкания трубы к стенам и в местах прохода трубы чрез перекрытия, потолок и кровлю
- использование полезной жилой площади пространства
- риск задымления помещения при повреждениях трубы
Внимание! При организации системы дымоотведения внутри дома важно уделить повышенное внимание изоляции всех поверхностей и мест прохода трубы.
При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли.
Пункт 5 — горизонтальный участок подключения котла
Тут правило простое — от котла или печи до трубы дымоудаления горизонтальный участок перехода не должен превышать одного метра. Горизонтальные участки большей длины способствуют снижению тяги дымохода, таким образом на каждый горизонтальный метр трубы, нужно на столько же увеличивать высоту дымохода. При возможности лучше вообще избегать горизонтальных участков. Если же этого сделать нельзя, то обязательно предусмотрите возможность прочистки этого отрезка трубы. Сделать это можно с помощью специальных тройников, с элементами ревизии. Установка трубы под наклоном к печи снижает тягу меньше, чем горизонтальное расположение, стоит учесть это при проектировании.
Важно! Как уже было отмечено, каждый горизонтальный участок дымохода необходимо компенсировать вертикальным участком, причем в сумме длина горизонтальных участков не должна превышать полутора метров.
Внешний и внутренний дымоход: своими руками или с помощью профессионалов?
В сети можно найти многочисленные схемы подключения внешних и внутренних труб, их конструкций и методов крепления. Но монтировать дымоход своими руками – это всегда большой риск. Так как дело касается пожарной безопасности, сохранности имущества, жизни и здоровья жителей дома, рекомендуется пользоваться услугами проверенных специалистов.
Проведение работ по монтажу профессионалами имеет следующие плюсы:
- подготовка плана работ с учетом всех технических особенностей строения
- гарантия на проведенные работы
- гарантия высокого качества сборки и монтажа
- гарантия соблюдения всех требуемых норм, включая установленные законодательством
- учет всех нюансов и особенностей дымоотводящей системы
- высокая оперативность работ
- гарантия пожарной безопасности
Пункт первый – ревизия
Это форточка, которую можно открыть, и служит она для того, чтобы мы могли осмотреть, в каком состоянии находится печной дымоход, обсушить и почистить его. Чаще всего ревизия располагается на стволе, где дымоходы для печей начинаются, т.е. там, где происходит подключение котла (печи) к низу трубы, и там, где расположен конденсатосборник, если он предусмотрен. Есть вариант подключения ревизии на участке между стволом и котлом. Здесь это можно выполнить для того, чтобы можно было очистить от сажи печь с горизонтальным ходом трубы. Ревизия ставится таким образом, чтобы можно было полноценно почистить внутреннюю поверхность дымовой трубы своими руками, на его работу она никакого влияния не оказывает. Задвижка для дымохода печи — такой же обязательный элемент, но про нее, как правило, никто не забывает. И если две печи выходят в один дымоход, то задвижек и ревизий должно быть, как минимум по две.
Ревизия на трубе позволяет оценить состояние ее внутренней поверхности
Полный комплекс услуг по проектированию и установке
реализует полный спектр работ по проектированию, монтажу и пуско-наладке трасс удаления дыма любого уровня сложности, протяженности и конструкции. Специалисты монтажного отдела компании подготовят подробный технический план работ с учетом всех нюансов строения, его конструкции и планировки, а также с учетом личных потребностей и пожеланий заказчика. Составление плана возможно как на начальных этапах строительства, так и в уже готовых зданиях.
Проектный план составляется с точным расчетом стоимости как всех работ, так и требуемых элементов дымохода, что, несомненно, удобно для заказчика. После согласования проекта, бригада специалистов прибывает на объект клиента и в оперативные сроки осуществляет качественный монтаж системы дымоотведения с последующей пуско-наладкой. Большим преимуществом является тестирование и полная проверка работоспособности системы отопления и дымоотведения по окончанию работ. Клиент получает продолжительные гарантии качества построенной системы удаления дыма, установленной по всем правилам и нормам пожарной и эксплуатационной безопасности.
Пункт 6 — сечение трубы
Основное правило — сечение дымохода на выходе не должно быть меньше сечения на входе. Проблем не возникает при выполнении этого пункта. Проблемы возникают, если в кирпичную шахту вставляется труба. Чаще всего это труба из нержавейки. На что нужно обратить внимание при проектировании кирпичного дымохода? Очень часто сечение этой шахты из кирпича делают меньше, чем требуется. Обычно это 150 на 150 миллиметров, в такую шахту вообще ничего невозможно вставить. Еще распространенный вариант — 27 на 27 сантиметров, такое сечение дает 25-см длина кирпича и 2 сантиметра швов между кирпичами. Что может не получиться с таким широким проходом?
Допустим, мы планируем вставить в эту шахту сэндвич трубу. Допустим, у нас 60-киловаттный котел и диаметр дымохода для 60 киловаттного котла должен быть 180 миллиметров. Если прибавить к этому сечению толщину сэндвич прослойки и толщину наружной трубы, то мы получаем общее сечение вставки, равное 280 миллиметров. Понятно, что сэндвич труба в шахту из кирпича с сечением 27 на 27 сантиметров уже не влезет. Даже если металлическая труба снаружи будет 26 сантиметров в диаметре, с учетом кронштейнов, которые обязательно предусмотрены для крепежа, она тоже не влезет. Таким образом, прежде чем строить шахту из кирпича, обратите внимание на то, какую конкретно трубу в неё нужно будет вставлять согласно нормативам.
Выбор печи-камина для деревянного дома
В деревянном доме можно установить любую готовую печь-камин заводской сборки – строгих ограничений нет. Однако одни модели подходят безоговорочно, установка других требует серьезных подготовительных работ.
Рекомендованные модели:
- стальные печи-камины весом до 150 кг, если в доме деревянные перекрытия;
- конвекционные печи-камины, модели с корпусом, облицованным керамикой или изразцами (меньше нагревается поверхность);
- с приподнятой над полом камерой сгорания (печи-камины на ножках, модели с дровником внизу).
Печи-камины, с которыми могут возникнуть сложности:
- массивные изделия с чугунным корпусом или каменной облицовкой – возможно, придется укреплять полы;
- приборы повышенного нагрева (температура поверхности >90 °C).
В остальном при выборе печи-камина нужно ориентироваться на объем помещения и мощность прибора (на прогрев 20-25 м3 нужен 1 кВт мощности), необходимый функционал (наличие водяного контура, варочной поверхности, духовки), дизайн и бюджет.
Защищаем стыки
Для того чтобы создать герметичность между кровельным материалом и печной трубе нужно сделать внутренний фартук.
Зазоры в межэтажных перекрытиях и трубы
Для этого подойдут нижние примыкающие планки. Нужно приложить планку к стенкам трубы и отметить точку верхней кромки. По получившейся линии нужно пройтись болгаркой и пробить штробу.
Фартук нужно начинать с нижней стенки, края при этом следует заводить в штробу, а затем монтировать по оставшимся стенкам с нахлестом в15 см. Края планки, вставленные в штробу нужно загерметизировать и закрепить саморезами.
После монтажа фартука, устанавливают галстук, который предназначен для стока воды.
Лист от галстука следует направить в ендову или на карниз крыши. При желании на краях листа можно сделать плоскогубцами бортик.
Теперь можно монтировать кровельный материал. После того как кровельный материал установлен вокруг трубы, следует сделать декоративный фартук. Делается он так же, как и внутренний, только крепится без штробы.
В прочем, можно просто приобрести готовое изделие, предназначенное для дымоходов шатровых скатных крыш своими руками. Как правило, они имеют круглую форму и сделаны из стального основания, соединенного с фартуком. Внутри клапана и располагается дымоход.
В том случае, если вы не знаете, как осуществить вывод металлической трубы через крышу, то не стоит отчаиваться. Просто запомните, что такая труба выводится точно так же, как и все остальные, поэтому просто прочитайте все еще раз и можете начинать делать дымоход.
Во избежание возгораний
Требования к пожарной безопасности дымоходов регламентируются Санитарными нормами и правилами 41-01-2003, пунктом 6.6.22 — в нем прописано расстояние, которое следует выдерживать между поверхностью труб и горючими деталями кровли в зависимости от параметров трубы. Для индивидуального строителя бани в этом пункте СанПиН более всего должно интересовать приложение «К», поскольку частным образом мало кто использует трубы кирпичные или бетонные, предпочитая, как правило, одностенный металлический вариант без теплозащиты.
Это значит, что, готовясь монтировать вывод дымохода через перекрытия, следует рассчитывать на расстояние до 500 мм. до дерева без термозащиты или же на 380 мм. от нагретой трубы до легковоспламеняемых материалов за слоем изоляции.
Пункт 7 материал
Если вы покупаете дорогой модульный дымоход из нержавейки или керамический, то тут беспокоиться не о чем, материал у вас будет замечательный. Но если вы покупаете трубу из нержавейки самостоятельно на ближайшем рынке, отправляйтесь туда с куском магнита, и не стесняйтесь прикладывать его к предлагаемому товару. Нержавейка не должна притягиваться к магниту. Если вы чувствуете, что ваш магнит прилипает к металлу, такой дымоход покупать не нужно, он железный.
Еще одно важное правило — кирпич категорически нельзя использовать для дымоходов, которым подключаются котлы с высоким кпд. Кирпич может прослужить долго только в соединении с печами и твёрдотопливными котлами. При присоединении к кирпичному дымоходу газового, дизельного или пеллетного котла, в дымоход будут попадать газы с низкой температурой. Где-то в середине котла будет находиться точка росы, и там будет образовываться конденсат. Кирпич, как пористый материал, будет активно впитывать этот конденсат. В периоды, когда котел будет останавливаться, конденсат на морозе будет замерзать, постепенно разрушая кирпич. Буквально через 2 года на дне дымохода можно будет увидеть кучку слущенного кирпича – шлама.
Дальше конденсат пропитывает дымоход насквозь, и слущивание кирпича начнет происходить даже снаружи дымохода. А также он покроется ужасными чёрно-коричневыми потеками и потеряет всякую эстетичность. И от этого процесса разрушения кирпича не спасут никакие штукатурки и окраски. Через несколько лет вам придется делать капитальный ремонт или перестройку, со всеми вытекающими осложнениями. Есть ли в ваш кирпичный дымоход не влезают никакие металлические, асбестовые или керамические трубы, то вам может помочь гибкий дымоход в виде полимерного чулка. Но это технология пока еще слишком дорогая для большинства людей.
Инструменты
Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

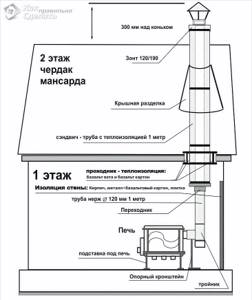

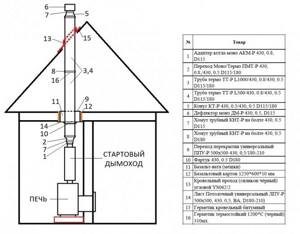

Схема монтажа
Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.
Способы монтажа
В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата.
Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.
Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.
Подготовка перекрытия
Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.
Пример отверстия для трубы дымохода
Проходной стакан
Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие. Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены.
При неправильном монтаже могут быть такие последствия
Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.
После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.
Следующие этапы работ на фото:
Герметизация
Вывод трубы на крышу
Работы на крыше
На последнем этапе нужно поставить на трубу дефлектор
Советы при работе
- Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
- Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
- Высокотемпературные герметики;
- Термостойкие герметики;
- Жаростойкие герметики;
- Жаропрочные герметики;
Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.
Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.
Подключение дымохода к буржуйке
Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.
При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения.
Дымоход подключенный к буржуйке
