Как самостоятельно соорудить дымоход в бане с выходом через стену?


Устройство банной печи и дымохода сегодня доступно для непрофессионалов. Производители отопительного оборудования предлагают большой выбор печей, труб и фурнитуры для устройства дымохода в бане через стену и своими руками.

Вывод канала дымоотвода не вертикально через крышу, а через стену удобнее в плане монтажа, пожарной безопасности и устройства гидроизоляции места выхода трубы из помещения бани. Но чтобы сделать дымоотвод самостоятельно, важно соблюсти все требуемые нормы.

Требования к дымоходам

Есть два основных требования к дымоходу:

  1. Он должен эффективно работать, удаляя продукты сгорания быстро и полностью. Для этого рассчитывают диаметр и длину трубы для конкретной печи. Печь в бане имеет простое устройство с прямым выводом продуктов сгорания (в отличие от комнатной печи, где для максимальной теплоотдачи дымоход имеет извилистые проходы – колодцы). Неэффективный дымоотвод грозит накоплением угарного газа, что является смертельно опасным для человека.
  2. Он должен быть безопасен. Все участки трубы изолируют от стен, потолка, кровли, в зависимости от того как монтируют дымоотведение. Требования пожарной безопасности включают в себя жесткие нормы по расстоянию от легко воспламеняющихся конструкций, соседних строений.

Дополнительные требования заключаются в качественной гидро и теплоизоляции трубы от перепадов температуры и воздействия внешней среды. Для соблюдения всех вышеизложенных требований к дымоходам разработаны нормы и правила монтажа, где указаны точные размеры и расстояния, которые соблюдают на этапе изготовления проекта дымоотвода.

Советы по выбору

Дымоотводные трубы изготавливают из разных материалов:

  • керамики;
  • асбестоцемента;
  • жести;
  • нержавеющей стали.

Для банного помещения важно выбрать трубопровод высокой прочности, устойчивый к температурным перепадам и попаданию воды на раскаленную поверхность. Этим характеристикам больше всего соответствуют металлические изделия.

В зависимости от того, какой длины будет внутренняя часть дымохода (до выхода из стены), выбирают простую жестяную трубу или из нержавеющей стали. Когда вывод делают сразу от печи, то подойдет любой вид металлоизделий. Но при проведении длинных внутренних дымоотводов стоит выбрать нержавейку: она прослужит дольше и всегда будет иметь привлекательный внешний вид.

Внешнюю часть можно выполнить из асбоцемента или готовых металлических секций. При этом следует учесть вес конструкции высотой не менее 5 м. Цельная асбоцементная труба весит немало, при случайном механическом воздействии или падении может расколоться. Металлоизделия легки и состоят из отдельных частей длиной около 1 м. Соединение выполняется простым составлением соответствующих частей деталей. Для изменения направления используют специальные модули-отводы.

Среди разновидностей металлоизделий для внешней части стоит предпочесть нержавеющие конструкции. Сохранить тепло позволят детали сэндвич-дымохода. В этих изделиях между 2 слоями металла проложен термоизолирующий негорючий материал. На вес конструкции он влияет незначительно, а принцип сборки из отдельных блоков делает процесс монтажа достаточно простым для домашнего умельца.

Виды дымоходов для бани

Существует два принципиально разных вида дымохода:

  1. Внутренний (классический). Трубу выводят через потолок помещения и крышу.
  2. Внешний, который в нашей стране получил широкое распространение не слишком давно. При устройстве этого вида дымоотвода трубу выводят через стену, основная ее часть ведется по улице.

Внутренний дымоход

Устройство внутреннего дымоотвода в бане используют традиционно для кирпичных печей. Трубу складывают в этом случае также из кирпича. Устанавливают классическую заслонку регулировки тяги. Выводят канал вертикально от печи через потолочное покрытие, затем на улицу через кровлю.

Рекомендуем ознакомиться: Как сделать стремянку (лестницу) из профильной трубы

Этот тип устройства вывода дыма предполагает два технологических отверстия, которые нуждаются в теплоизоляции и качественной гидроизоляции. Сделать сложную работу самостоятельно получается не у каждого любителя собственной парилки. К недостаткам бюджетной бани относят громоздкость кирпичной печи и конструкции трубы. В небольших парилках такое сооружение может занимать до половины площади.

Внутренний дымоход с колодцами и лежанкой можно сделать и в бане. Теплая стена позволит сохранить максимум тепла, что будет не лишним в северных широтах. Здесь лучше нанять профессионала и обустроить переходы согласно требованиям. При этом внутренний дымоотвод в бане позволит сэкономить средства на отоплении.

Значительно проще установить в бане готовую печь на твердом топливе и своими руками вывести трубу через стену в бане.

Установка через перекрытие

Преимущества вывода дымохода бани через крышу — это:

  • высокий КПД, так как в помещении остается больше тепла;
  • меньшее количество отложений и конденсата;
  • стабильная тяга.

К недостаткам такой схемы относят повышенную сложность монтажных работ. Все внутренние возгораемые конструкции должны быть экранированы от теплового излучения специализированными материалами. Также необходимо сверить массу конструкции с несущей способностью печи и при необходимости разгрузить свод при помощи кронштейнов. Взаимное расположение дымохода и стропил нужно учитывать еще при проектировании здания, чтобы не ослабить перекрытие или кровлю.

Внешний тип дымохода: преимущества

Если ваша парилка не на Крайнем Севере, то вариант обустройства бани с внешним дымоходом несет несомненные преимущества перед громоздким, дорогим, сложным в устройстве внутренним каналом дымоотведения.

Внешний тип дымохода так называется от того, что труба идет вне помещения. Вывод осуществляется от печи горизонтально через стену. Вертикальная часть располагается на улице.

Преимущества внешнего типа дымохода:

  • Высокая пожарная безопасность. Малая протяженность дымоотвода в помещении, одно технологическое отверстие в стене для вывода снижают риск возникновения возгорания в разы, в сравнении с устройством внутреннего дымохода.
  • Легкость монтажа. Все составные части монтируются ступенчато, продаются готовыми. Устройство внешней трубы своими руками не требует специальных навыков обращения с металлом, не требует специальных инструментов.
  • Небольшие размеры. Поскольку основная часть трубы проходит по улице, помещение остается в распоряжении парильщика полностью.
  • Простота выбора нужного диаметра и длины трубы. Готовые трубы рассчитаны для использования с определенными печами. Консультант по отопительному оборудованию поможет подобрать оптимальный диаметр трубы дымохода к вашей печи.
  • Простота устройства тепло и гидроизоляции отверстия стены. Вы можете приобрести готовый комплект для обустройства технологического отверстия согласно всем правилам и требованиям безопасности. В комплект входит горизонтальный участок трубы, два фитинга (внешний, внутренний), пакет с теплоизоляцией нужного типа в необходимом количестве. Стоимость простого переходника небольшого диаметра начинается от 1000 рублей. Цена фирменного набора из нержавейки доходит до 3500 рублей.

Рекомендуем ознакомиться: Дренажная труба в обмотке из геотекстиля: особенности и правила укладки

Готовые комплекты для дымохода продаются как полностью, так и отдельными сегментами. Удобно использовать готовые сэндвич трубы (с теплоизоляцией).

Обратите внимание! Если вы собираете дымоотвод самостоятельно, то при выборе теплоизоляции внимательно изучайте параметры гигроскопичности и устойчивости к высоким температурам.

Рекомендуется приобретать минеральную вату с характеристикой не менее 800 градусов. Минвата с теплоустойчивостью в 200-300 градусов во влажной среде быстро приходит в негодность, теряя теплоизоляционные свойства.

Материалы

Эффективность, долговечность и стоимость дымохода зависит от материала, из которого он изготовлен.

Кирпичная кладка

— классический вариант, отличающийся хорошей теплоизоляцией и долговечностью. Однако его использование в настоящее время ограничено по следующим причинам:

  • Большая масса конструкции требует устройства отдельного фундамента.
  • Для строительства такого сооружения нужно привлекать опытного печника, найти которого крайне сложно.
  • Стоимость работ и материалов будет космической в сравнении с другими видами дымовых труб.
  • Из-за прямоугольного сечения и шва между кирпичами образуются завихрения в газовом потоке, из-за которых в канале задерживается большое количество сажи. Кирпичный дымоход нужно чистить минимум дважды в год.
  • Банная печь эксплуатируется в периодическом режиме, и в промежутках между топками кирпич накапливает влагу. Разгон печи требует наличия большого количества топлива.

Одно из решений, частично компенсирующее недостатки кладки, состоит в гильзовании. Если вам досталась баня с готовым кирпичным дымоходом, в него можно вставить гильзу из нержавеющей стали, что значительно улучшит аэродинамику канала и снизит количество отложений. Также используют гибкие трубы типа FuranFlex®, разработанные специально для ремонта таких конструкций.

Металлическая труба

— самый простой и доступный материал, подходящий для самостоятельного монтажа дымохода в бане. Секционная конструкция собирается из отдельных элементов. Раструбные соединения обрабатываются термостойким герметиком. Часть дымохода, находящаяся в помещении, собирается из одностенной трубы. В ней устанавливается шибер регулировки тяги. Уличные секции делают из сэндвич-трубы, состоящей из наружной и внутренней гильз разных диаметров, зазор между которыми заполнен негорючей теплоизоляцией.

К преимуществам таких конструкций относятся:

  • небольшой собственный вес;
  • гладкая внутренняя поверхность, устойчивая к накоплению сажи;
  • стабильная тяга и низкое образование конденсата.

Высокой популярностью пользуются сэндвич-трубы из нержавеющей стали. Они не подвержены коррозии и долговечны.

Вермикулит

— легкий пористый материал из природного сырья, используется в изготовлении дымоходов сравнительно недавно. Он сохраняет свои свойства при температуре до 1200 °C и отличается высокой огнестойкостью. По степени теплоизоляции вермикулит превосходит другие материалы.

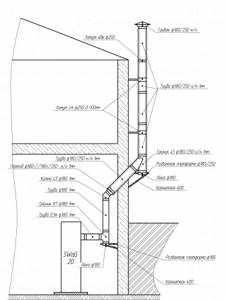

Как установить дымоход через стену

Алгоритм установки дымохода через стену проще, чем вывод через крышу. Однако есть определенные требования по установке, которые следует знать на этапе планирования бани:

  • Технологическое отверстие для вывода трубы в стене бани проделывают на высоте не менее 1,2-1,5 м.
  • Горизонтальный участок трубы (от печи до внешнего поворота на вертикаль) не должен превышать 1 м. Большая протяженность этого участка приводит к значительному снижению тяги, быстрому забиванию дымохода продуктами сгорания.
  • Вертикальный участок трубы, идущий вдоль внешней стены бани не должен прилегать к ней более чем на 1, 5 м. Такое же расстояние оставляют при огибании кровельного наплыва.
  • Расстояние до соседних зданий при выводе трубы по улице через стену запрещено оставлять менее 1,5 м до своего строения, менее 3 м до соседской постройки.
  • Для эффективного дымоудаления запрещено делать более 3 поворотов трубы с горизонтального на вертикальное положение.
  • Общая протяженность вертикального участка должна быть не менее 5 метров для обеспечения эффективной тяги.

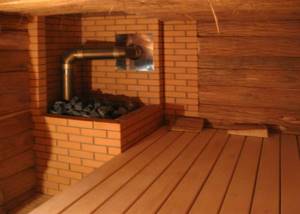

  • По помещению труба не имеет теплоизоляции. После прохода через стену выводят изолированный сэндвич.

Монтаж дымохода в бане через стену осуществляют следующим образом:

  • К печи, через специальный адаптер, подсоединяют сегмент с заслонкой (шевером). Заслонка, как в классической печи, регулирует уровень тяги. Полное ее перекрытие не дает теплу уходить в атмосферу после того, как печь потухла. Каждый стык обрабатывают огнестойким герметиком и стягивают специальными зажимами.
  • На стену, в зоне технологического отверстия устанавливают теплозащитный экран-отражатель. Диаметр отверстия рассчитывают таким образом, чтобы стенка трубы не доходила до стены бани 45 см.
  • Трубу выводят наружу, закрывая свободное пространство короба в стене теплоизоляцией. Минвату помещают в специальную металлическую сетку, которая служит механическим ограничителем.
  • При выводе конструкцию продолжают тройником. Нижнее отверстие коего имеет заглушку, образуя емкость для сбора смолы и конденсата. Через это отверстие периодически дымоотвод чистят.
  • Вертикальный участок ведут прямо до козырька кровли. Его огибают уголками на 45 или 90 градусов. Предпочтительнее монтировать острые углы, для плавного изгиба.
  • Верх дымоотвода оформляют защитным зонтом.

Обратите внимание! Все конструктивные элементы монтируют друг на друга поочередно. Каждый последующий надевают сверху предыдущего, чтобы не создавать порогов по ходу дыма, которые будут задерживать, накапливать продукты горения.

Для удержания веса трубы с внешней стороны устанавливают специальные опоры. Кроме этого через 50 см на стену дома устанавливают специальные кронштейны для удержания вертикальной конструкции в недвижимом, фиксированном положении.

Рекомендуем ознакомиться: Применение труб из сшитого полиэтилена для систем отопления

Нижние опоры с внешней стороны бани удерживают вес не только вертикального участка конструкции, но и фиксируют горизонтальное колено, удерживая направляющую ось от печи.

Сделать самому или заказать?

При неуверенности в собственных силах или отсутствии минимальных навыков строительства лучше предпочесть услуги профессионалов. Работа по проведению дымохода не отличается особой сложностью: стоимость работ по Москве рассчитывается от высоты дома и составляет около 2 000 руб. за 1 м. Общая стоимость монтажа зависит и от выбора материала (диаметр, тип, дополнительные конструкции и пр.).

Современные стройматериалы позволяют выполнить все работы своими руками: внешняя часть собирается из отдельных модулей. Изделия «сэндвич» не требуют дополнительной теплоизоляции. Перед тем как сделать трубу в бане через стену, нужно рассчитать ее высоту, учесть приобретение сопутствующих материалов и требования безопасного проведения горячей конструкции.

Рекомендации по технике безопасности

Выполняя следующие советы по монтажу, приобретению материалов, можно свести риски вероятности возникновения пожара к минимуму. Организация дальнейшего обслуживания дымохода в бане сделает безопасным и комфортным ваш отдых, позволяя дымоходу работать в оптимальном режиме.

Рекомендации для обеспечения техники безопасности:

  • Тщательно выбирайте материалы, используемые для изоляции горячих элементов конструкции от стен, крыши.
  • Следуйте всем рекомендуемым нормам и размерам установки трубы, дополнительных фитингов.
  • Самым загрязняющимся участком дымоотвода является выход из печи. Установите там конструкцию со съемной заглушкой и раз в квартал прочищайте переход от сажи.
  • Вертикальный участок трубы следует периодически прочищать специальным ёршиком, для удаления нагара со стен.
  • Не экономьте на теплоизоляции трубы, если вы монтируете не готовый сэндвич, а обустраиваете теплоизоляцию самостоятельно.

Монтаж внешнего дымохода в бане своими руками не представляет трудности. Его сделать проще, чем вывод трубы через крышу, а по эффективности такой дымоотвод ни в чем не уступает классическому.

Установка по дыму и по конденсату

Существует две схемы сборки дымоходной системы из сэндвич-труб:

  • По дыму, или раструбом вниз
    . Такая схема исключает выход дымовых газов при нарушении герметичности стыка, но может сопровождаться выходом конденсата наружу. Такую схему применяют при внутреннем монтаже. Это исключает опасность отравления угарным газом, а появление небольшого количества влаги некритично.
  • По конденсату, или раструбом вверх
    . Такая схема применяется при сборке уличных дымоходов, где выделение газа не опасно. В нижней части дымовой трубы делают конденсатосборник, в который поступает вся влага.

Сэндвич-трубы разных производителей могут различаться конструкцией раструбного соединения. При выборе схемы сборки читайте инструкцию. Производители дают подробные пошаговые руководства по монтажу.

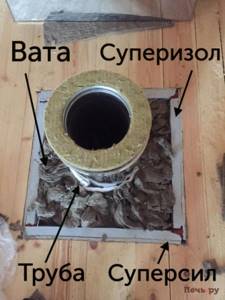

Места прохода через крышу и потолок

Очень важно отнестись со всей внимательностью и ответственностью к местам прохода через перекрытия бани. Данные участки подвергаются изоляции, несмотря на вид используемого дымохода, будь то сэндвич-трубы или обычные металлические

Данные участки подвергаются изоляции, несмотря на вид используемого дымохода, будь то сэндвич-трубы или обычные металлические.

Для того, чтобы проход через перекрытия был максимально безопасным и качественным, используется специальный короб. Его можно как изготовить самостоятельно, так и приобрести в магазине.

В процессе монтажа следует брать в учет следующее:

  1. Диаметр отверстия для трубы должен быть гораздо больше диаметра самой трубы, поскольку от поверхности дымохода до конструкции перекрытия должно быть расстояние в 25-30 см;
  2. Вокруг трубы не должно оставаться свободного пространства, поскольку все оно должно быть плотно заполнено утеплителем;
  3. Края разъема для трубы следует обработать металлическими листами прежде, чем установить короб;
  4. Ближайшие древесные элементы в обязательном порядке должны быть обработаны антипиренами.

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

  • Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
  • Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
  • Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
  • Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
  • Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
  • Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
  • При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.


Так делать не надо

На этом я закончу свой небольшой обзор. Надеюсь, что данная информация поможет избежать ошибок при самостоятельном изготовлении внешнего дымоотвода. С радостью отвечу на все Ваши вопросы, выслушаю пожелания и критику (это всегда полезно).

Тепла и мира Вашему дому, а котлу и камину — безупречной работы. И не забудьте порекомендовать статью друзьям, вдруг кому пригодиться… До встречи, пока!

Цитата мудрости: Ничто так не учит, как осознание своей ошибки. Это одно из главных средств самовоспитания.

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Мы прочитали СНиП 41-01-2003, где говорится, в частности, об устройстве отопления, и выделили то, что касается нашего случая, то есть прохода дымохода через потолок в бане.

Во-первых, нужно соблюдать температурные ограничения. Большинство ставит у себя металлические трубы, так вот они, согласно нормативам, не должны нагреваться выше 500 градусов. Для асбоцементных ограничение в 300 градусов, но кто их сейчас ставит?

Во-вторых, СНиП так описывает пустое пространство, которое должно отделять трубу от горючих и негорючих материалов кровли:

  • от бетонных и кирпичных труб до горючих материалов – не менее 130 мм;
  • керамические трубы: если без изоляции – 250 мм, с изоляцией – 130 мм.

Несмотря на то, что использование стальных труб не запрещено, о том, на каком расстоянии от материала перекрытия можно вывести трубу в бане через потолок, там ничего не говорится. Да и речь идет о кровле, если вы заметили, то есть приходится экстраполировать имеющуюся информацию на потолочное перекрытие.

Металлическая труба на этапе установки. Фото СтройДом

Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) – 13 см, для неизолированных – 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см – до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм. Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.

Подготовка к сборке

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.

Подбор инструментов и материалов

Для выполнения работы требуются такие инструменты:

  • дрель, оборудование для резки материала;
  • термоустойчивый герметик;
  • заклёпочник;
  • хомуты, дюбеля, уголки;
  • фольгированный строительный скотч;
  • отвёртки;
  • уровень, отвес;
  • нож;
  • стремянка;
  • при работе с бетонными стенами потребуется перфоратор.

Комплектующие для монтажа дымоходаИсточник vse-postroim-sami.ru

Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.

Выбор места размещения

В доме есть центральные и боковые стены. Вторая расположена со стороны скатов и под свесами кровли. На эту часть попадает жидкость во время дождя (если не закреплена водосточная система). Над центральными стенами располагается небольшой кровельный выступ, поэтому риск попадания жидкости с крыши минимален.

Лучше монтировать дымовыводящую конструкцию по фронтальной стене. Тут учитывается, что на ней по линии прохождения дымохода не должно быть окон или балконов. Если приходится монтировать трубу сквозь свес, то обустраивается качественная огнезащита.

Выбор места для вывода дымохода через стенуИсточник stroychik.ru

Расчёт высоты дымохода

Так как правильно вывести дымоход через стену на улицу в деревянном доме можно только при соблюдении технических требований, первым параметром, который учитывается, является высота сооружения. Он зависит от этажности дома. Если высота здания не превышает 5 м, то минимальный параметр высоты конструкции составляет 5 м. Если пренебречь этим значением, в доме конструкция будет дымить в доме, тяга ухудшится, производительность отопительного прибора уменьшится.

Если труба будет слишком длинной, увеличится расход топлива. При высоте здания, превышающей 10 м, основным ориентиром считается его конёк: он должен быть ниже дымохода на 0,5 м. На указанную характеристику влияет сечение труб и мощность отопительного оборудования.

Высота дымоходаИсточник vosaduly.ru

Расчёт диаметра трубы

Внутренний диаметр конструкции должен соответствовать габаритам патрубка. Любое сужение внутреннего объёма трубы влияет на формирование тяги. На представленное значение влияет мощность оборудования: чем она выше, тем больше внутренний диаметр. Руководствоваться нужно стандартными строительными правилами:

Мощность, кВтВнутреннее сечение, смМинимальный диаметр, см
до 3,514×1415,8
3,5-5,214×2018,9
5,2-714×2721,9

Если учитывать все технологические особенности монтажа, конструкция простоит не один десяток лет без существенных проблем.

Как сделать кирпичную трубу в бане через деревянный потолок

Дымоход, изготовленный из кирпича, является наиболее надежной конструкцией. Перед тем, как приступить к монтажу конструкции, вам необходимо спроектировать дымоход

Во время проектирования следует обращать внимание на особенности печки, которая установлена в бане. Также примите во внимание, что устанавливать массивный дымоход из кирпича нецелесообразно в маленьких банях. Технология установки дымохода на крышу:

Технология установки дымохода на крышу:

  1. Проделайте отверстие под трубу. Диаметр под проход должен быть на 20 сантиметров больше, чем диаметр самой трубы.
  2. Затем нужно вывести изделие через крышу.
  3. Изолируйте патрубок при помощи металлического листа.
  4. Герметизируйте конструкцию путем заведения края листа под кровлю.
  5. Прикрепите к дымоходу металлический зонт. Он защитит конструкцию от влаги.
  6. Нанесите на дымоход термоустойчивую краску. Она защитит металлические части конструкции от воздействия коррозии.

Конструкция банного дымохода из кирпича

Каменная кладка (кирпичная) красиво смотрится, независимо от погодных условий в такой системе сильная тяга. Модель можно построить своими руками, подсоединить к банной печи любой высоты. Кирпичная труба экономична, прочна, имеет высокую работоспособность. Материал хорошо переносит сильный нагрев, перепады температуры. Надсадной дымоотводящий канал хорош тем, что не занимает лишнюю площадь в бане, а просто продолжает печь по вертикали.

Для снижения количества топлива при работе печи, качественного вывода угарного газа нужно верно сконструировать дымовытяжную систему, ее расположение.

  • Наименьшее расстояние от кирпичного канала до стены бани – 38 см, в местах прохождения через перекрытия, кровлю делают расширение, диаметр которого больше 15 см. Пространство изолируют термоматериалами.
  • Минимальная высота трубы – 5 м, вне зависимости от высоты строения. Только с такой величины сила тяги будет продуктивной.
  • Толщина стенок – толстые стенки меньше нагреваются, обеспечивают меньшую вероятность возникновения пожара. Считают, что 10 см – оптимальная ширина.

Отделы надсадного кирпичного дымохода:

  1. Надсадная часть – устанавливают непосредственно на печи (на плечах), делают в ней задвижку. Выкладывают надсадной канал путем особой перевязки кирпичей. Эта труба заканчивается за 5-6 рядов до перекрытия, дальше идет шейка распушки.
  2. Распушка – канал из 6-9 рядов кладки, проходящий через перекрытие, с расширением стенок дымохода (25-35 см), внутреннее сечение не изменяется. Назначение отдела – уберечь деревянное перекрытие от перегрева, воспламенения
  3. Стояк – вертикальный дымоход, имеющий диаметр надсадки. Доходит до кровли здания.
  4. Выдра – кладка, перекрывающая просвет в кровле. Делается на уровне стыка стенок канала и кровли. Расширяют стенку во внешнюю сторону (диаметр канала внутри не изменяется) минимум на 10 см. Это обеспечивает термоизоляцию крыши, защищает от осадков.
  5. Шейка – диаметр равен диаметру стояка. Одинакова по всей высоте.
  6. Оголовок – кладка увеличивается с наружной стороны стенки. На этот последний отдел крепят дефлектор, зонт, искрогаситель.

Внутренние стенки дымоотводного канала делают очень ровными и гладкими. От этого зависит количество оседающей сажи, сила тяги, протяженность работы без очистки. Чем более гладки внутренние поверхности, тем лучше функционирует дымопровод, устойчивее тяга.

Выбор материала и приготовление раствора

Выбор кирпича

Для возведения дымовой трубы нужен кирпич и цементный раствор. Сразу отметим, что обычный строительный кирпич для постройки дымотрубы не годится. Кладку делают из огнеупорного шамотного керамического материала из шамотной глины и добавок. Используют преимущественно прямоугольные кирпичи стандартного размера, 65 ммx120 ммx250 мм (ШБ-8), весом 3-3,5 кг. Боковая поверхность может быть гладкой, рифленой. Для кладки закупить рифленый керамический материал. В России популярны изделия , «Витебский Цех 1, 2», ТМ Lode, другие.

Что значит маркировка кирпича:

  • Буква «Ш» означает шамотный.
  • «А» – класс, материал выдерживает температуру 1400°Сю
  • «Б» – устойчив к нагреву в 1350 °С.
  • Литера «М» и последующее число показывают граничную нагрузку на единицу площади, измеряют в кг на м². Для дымохода подойдут марки М200, М250. Использовать более высокие марки нецелесообразно по экономическим соображениям. Также при увеличении плотности падает теплопроводность материала, то есть уменьшается скорость его прогрева.
  • Буква «F», число после нее говорят о морозостойкости (число циклов замерзание-оттаивание), выпускают от F25 до F300. При выборе ориентируются на свою климатическую зону.

Приготовление раствора

В сборке печной трубы используют цементный раствор из песка, цемента, воды. Для приготовления высококачественного раствора берут чистую, мягкую воду, песок мелких фракций, из него получается слой раствора небольшой толщины. Прочность смеси зависит от марки цемента и пропорций, сам раствор готовят перед работой (быстро схватывается).

Кладка кирпичного дымоотвода

Монтаж дымопровода ведите по технологическому чертежу, схеме.

Подготовьте инструменты:

  • Мастерок (кельму), инструментом размешивают смесь, наносят раствор.
  • Молоток каменщика (или небольшая кирка), им откалывают, стесывают части кирпича.
  • Строительный миксер, снабженный венчиком, для замешивания растворной смеси.
  • Шнур с отвесом – для контроля вертикали поверхностей, углов.
  • Строительный уровень – для обеспечения ровных, горизонтальных плоскостей.
  • Болгарка для обрезки.

Кладка трубы с каналом 140 мм х 270 мм:

  1. Выложите внутренний канал шейки в виде прямоугольника со сторонами 140 мм, 270 мм. Наружные размеры – 380 мм на 510 мм. Кирпичи кладут с перевязкой, в шахматном порядке. После второго ряда вставьте задвижку, которая будет контролировать тягу. Выполните пять рядов.
  2. Начните сборку распушки (разделки), постепенно выдвигая кирпичи наружу (по чуть в каждом ряду) до получения внешних размеров 450 ммх590 мм. Молотком каменщика откалывайте куски нужного размера, или отрезайте болгаркой.
  3. Выдвигайте внешнюю стенку до размера 560 мм на 610 мм.
  4. Доведите размеры газохода до 570 ммх710 мм. Выдерживайте внешнее сечение разделки.
  5. После тяните стояк по размеру шейки – 380 мм на 510 мм.

Выполнение выдры по рядам

Эту часть выполняйте путем постоянной перевязкой на высоту девяти рядов. Посередине понадобятся резаные кирпичи, чтобы сохранить пропорции газохода.

  1. Выложите пять рядов, выдерживая наружный размер 390 ммх510 мм.
  2. Сделайте увеличение длинной стороны, добавив в ряд 1/2 и ¾ кирпича. Установите пластинки на внутреннем ряду.
  3. Длину не меняйте, по ширине добавьте ½ блока, это будет место среза.
  4. Выкладывайте по схеме, увеличивая откосы до пятого ряда.
  5. Шестой ряд достигает длину скоса в 480 мм.
  6. Завершите выдру с трех сторон.
  7. Выпустите откос с последней стороны.
  8. Сделайте перевязку в восьмом ряду, завершив укладку выдры.
  9. Уменьшите внешние размеры до 310 мм на 580 мм. Начинайте выкладывание справа, расширяя канал на ¼ длины блока.

Закончите трубу установкой флюгарки, рефлектора, зонтика-колпака. Обязательно оставьте окошки, через которые чистят дымоходы для печей. Проверьте тягу. Просушите трубопровод несколько дней – положите в топку 3 кг дров, дайте полностью прогореть, дождитесь остывания печи, повторите действие. Еще раз проверьте тягу и наличие утечек, устраните дефекты.

Металлическая конструкция

Самым любимым материалом для возведения бани на протяжении многих лет является дерево. Помимо всех его уникальных положительных свойств, дерево также обладает повышенной горючестью, из-за чего баня нуждается в пожарной изоляции.

Дабы избежать пожаров, для изоляции трубы в бане своими руками, также как для изоляции стен и потолка, использовали массу различных материалов: асбест, глину, различные утеплительные плиты. Самое главное в утеплителе – низкая теплопроводность.

Информация. Помимо пожарной безопасности, теплоизоляция трубы обеспечивает более медленное ее остывание, что позволяет избежать скопления конденсата и быстрого разрушения конструкции.

Чем обмотать: теплоизол

Теплоизол представляет собой сравнительно новый вид изоляционного материала. Состоит он из вспененного полиэтилена с фольгированной поверхностью на обеих сторонах.

Теплоизол отличается великолепной устойчивостью к повышенным температурам, благодаря чему он столь часто применим для изоляции трубы в бане. Толщина данного материала варьирует от двух до десяти миллиметров. Показатель максимальной температуры, которую он сможет выдержать, напрямую зависит от толщины слоя утеплителя:

  • Материал толщиной от двух до пяти миллиметров способен выдерживать от -30 до +100 градусов;
  • От пяти до десяти миллиметров – от -60 до +150 градусов.

Прежде, чем обернуть трубу в бане теплоизолом, необходимо запастить металлизированным скотчем или проволокой, так как данные материалы понадобятся вам в процессе изоляции, который совершенно прост и не требует посторонней помощи.

Чем обмотать на чердаке: фольгоизол

Фольгоизол также прекрасно подойдет для термоизоляции печной трубы, благодаря своей устойчивости к перепадам температур. Он состоит из двойного слоя фольги и утеплителя.

Для изготовления фольгоизола используется довольно плотная пищевая фольга, благодаря чему он отличается своей безвредностью.

Фольгоизол способен выдерживать температуры от -60 до +200 градусов, именно поэтому применяется не только для изоляции труб, но и для утепления стен и потолков. Фольгоизол – это прекрасный тепло-, гидро- и пароизоляционный материал за относительно небольшую цену.

Внимание! Фольга является отличным отражателем, благодаря чему сохраняет в бане до 90% тепла.

Можно обернуть дымоход фольгоизолом

Современный материал включает два слоя: теплоизолятор и фольгу. Второй − играет отражающую функцию и может сохранять до 90% тепловой энергии в постройке. Фольгоизол − безвредный материал по сравнению с другими аналогами, так как в качестве фольги выступает уплотненная пищевая. Материал стойкий к ультрафиолету и повышенным температурам в пределах -65 до +175 градусов по Цельсию, хороший изолятор.

Кто еще не знает, как в сауне сделать изоляцию трубы дымохода, рекомендуем покрыть фольгоизолом потолок парилки, стены и печную трубу. В результате Вы получите помещение, по конструкции напоминающее термос. В сауне тепло будет оставаться, а баня быстро наберет температуру, а затем медленно остынет. Иногда устанавливается сетка на трубу для камней в баню, что очень удобно и практично.

Возведение двускатной крыши для бани

Строительство стропильной системы

В основе кровельной конструкции лежит стропильная система, представляющая комплекс деревянных элементов:

  • Мауэрлат – основание, создающее опору всей конструкции на стены здания;
  • Стропильные фермы – элементы в виде равнобедренных треугольников, катетами которых являются стропильные ноги. Именно форма треугольника, как наиболее устойчивая фигура, позволяет двускатной крыше выдерживать большие внешние нагрузки;
  • Обрешетка – система разреженного или сплошного характера, позволяющая крепить к стропилам кровельный материал.

Все деревянные элементы стропильной конструкции изготавливаются из высушенной древесины влажностью не более 20% без сучков и трещин. Перед монтажом древесина обрабатывается специальными средствами для предотвращения образования плесени, грибка и поражения дерева вредителями.

Построить стропильную конструкцию можно двумя способами:

  • Висячие. Подходят для строений небольших размеров. Стропила в данной системе имеют только две точки опоры: мауэрлат и коньковая балка. Данный вид позволяет избежать подпорок в центре, что позволяет максимально задействовать площадь чердака.
  • Наслонные. Применяются в зданиях большой площади. Стропила имеют дополнительные точки опоры в центре дома в виде несущих стен.

При расчете и выборе материала для стропильной системы учитывается общая нагрузка на нее, которая зависит от своего веса конструкции, снеговой нагрузки и т. д. Как правило, стропила изготавливаются из деревянного бруса сечения 50*100 мм.

Рассмотрим, как правильно сделать стропильную систему для двухскатной крыши:

  • Мауэрлат укладывается на изолированные слоем рубероида стены и крепится к ним анкерными болтами, шпильками или скруткой. В бане из бруса роль мауэрлата выполняют верхние венцы, скрепленные скобами;
  • Стропильные фермы скрепляются на вершине металлической накладкой. В первую очередь монтируются крайние фермы, а затем по уровню, заданному ими, выставляют остальные через промежуток, равный примерно 60 см. Крепление стропильных ног к мауэрлату возможно врубкой или металлическими элементами.

Обрешетка и изоляция кровли

Важным моментом при строительстве кровельной конструкции является ее паро- и гидроизоляция. Защитный материал расстилается поверх стропил внахлест до 10-15 см в местах стыков материала и фиксируется гвоздями или скобами

Важно создать вентиляционные зазоры между гидроизоляцией и кровлей. Для этого под системой обрешетки создается контробрешетка

Далее набивается обрешетка, шаг которой зависит от выбранного кровельного материала. Под мягкие кровли выполняется сплошная обрешетка из влагостойкой фанеры, под остальные материалы шаг системы может быть увеличен до 40-50 см в зависимости от уклона скатов.

При желании создания теплой крыши на баню применяется утеплитель, который закладывается со стороны чердака между стропилами и зашивается слоем пароизоляционного материала.

Монтаж кровельного материала и вывод трубы

Одним из финишных видов работ является монтаж кровельного материала на банную крышу. Вне зависимости от выбранной кровли порядок работ будет следующим:

  • Укладка первого ряда кровли вдоль карниза с соблюдением уровня и прочным креплением первого ряда материала;
  • Монтаж следующих рядов кровли от карниза вверх к коньку. Каждый следующий ряд укладывается внахлест с предыдущим от 10-15 см для избежания протечек кровли;
  • В последнюю очередь обустраивается конек крыши, варианты которого варьируются в зависимость от выбранного кровельного материала.

Важным моментом при строительстве крыши на бане является вопрос: как сделать дымоход? Вывести трубу в бане через крышу наиболее целесообразно в 30-50 см от конька с возвышением от 50 до 100 см над крышей. Прохождение трубы через кровельный пирог, материалы которого легко и быстро загораются, должно быть связано с обязательной изоляцией трубы. Для этого в построенной крыше делается специальный лаз, стенки которого не позволяют трубе контактировать с горючими элементами кровли.

Завершающими работами является монтаж водосточной системы, зашивка свесов кровли и облицовка фронтонов крыши.

Выбираем место установки

Перед тем, как сделать дымоход в бане, следует определиться с его месторасположением. Здесь играет роль множество факторов, которые следует брать в учет еще на этапе проектирования конструкции. Разберем каждый из них более подробно.

Как установить дымоход в бане: о необходимости фундамента

Для установки дымохода лучше выбрать место, где имеется фундамент или возможность его обустройства.

Следует отметить тот факт, что, согласно общепринятым нормам, не допускается обустройство дымохода свыше 750 кг без фундамента.

Если же в вашем случае конструкция более легкая, то есть все основания для отказа от возведения фундамента.

Металлическая труба: пошаговый процесс

В банях с установленной каменкой лучше использовать кирпичные дымоходы, так как огнеупорный кирпич довольно долго сохраняет тепло.

Многие задаются вопросом, чем отделать стены в бане возле печки, ведь данные места тоже нуждаются в защите.

Обычно в местах соприкосновения дымохода с крышей и потолком используются листы асбеста или оцинкованной стали.

Также листы из оцинкованной стали применяют и для защиты стен около печи.

Информация.

Металлическая труба без теплоизоляционного слоя является максимально пожароопасным вариантом обустройства дымохода. В этом случае между ней и ближайшими горючими элементами должно присутствовать расстояние в 60 см, не меньше.

Важно!

Наиболее популярным и простым вариантом изоляции трубы является использование термоустойчивого утеплителя для ее обмотки. В качестве такого утеплителя чаще всего используется базальтовая вата, которая сверху защищается штукатуркой или металлическим листом.

Происходит изоляция следующим образом:

  1. Первым делом необходимо запастись минераловатными плитами, толщина которых должна быть более 5 мм. Далее утеплительный материал используется, чтобы полностью обернуть трубу. Закрепляется утеплитель при помощи проволоки из стали, которой также необходимо обернуть трубу;
  2. Поверх трубы, оснащенной теплоизоляционным слоем, необходимо сконструировать армированную сетку. Далее изготавливается цементно-известняковый раствор, которым оштукатуривается сетка;
  3. Вместо штукатурки можно использовать металлический лист.

Для этого его необходимо свернуть вокруг трубы с утеплителем и в месте скрепления заклепать края.

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

  • огнеупорные керамические кирпичи;
  • асбестовые трубы;
  • нержавейка;
  • сэндвич трубы с внутренним слоем утеплителя.

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем

Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи. Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель

Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива. Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу

Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

  • наклона плоскости кровли;
  • расположение канала на плане крыши относительно конька;
  • расположения окружающих построек и деревьев;
  • расчетной толщины снежного покрова в конкретной местности.

При устройстве дымохода следует определить:

  • возвышение трубы относительно конька кровли;
  • общую длину дымового канала от печки;
  • вид и габариты оголовка;
  • высоту дымохода относительно вентиляции, окон соседних строений.

Установка внутреннего дымохода

Внутренний дымоход схож с наружным аналогом. Все соединения выполняются посредством хомутов и герметика. Среди отличий монтажа:

Лист изоляции укладывается на свое место сразу, на него ставится печь. К патрубку подсоединяют трубу с одной стенкой или экономайзер К прямому элементу подключают шибер, водонагревательный бак, дымовую заслонку, сетку-каменку. Детали монтируются гофрированной частью вниз, чтобы внутренний элемент перекрывал стенку нижнего отсека

Это позволит обезопасить утеплитель от попадания капель конденсата. Важной стадией установки дымохода является правильное обустройство ходов сквозь перекрытия и крышу.

Основные этапы работ

Последовательность монтажа внутреннего дымохода:

  1. Размечается схема будущей печной трубы на потолке.
  2. Обустраивается проход согласно стандартам и требованиям СНиП.
  3. Делается квадратное отверстие.
  4. На прямую часть надевается специальный разделительный короб.
  5. Между вертикальными стенами и выпиленным гнездом оставляют около 20 миллиметров свободного пространства.
  6. Дымоход наращивается дополнительным вертикальным сегментом.
  7. Короб прикладывают к потолочной обшивке и фиксируют.
  8. На чердаке вокруг разделительной детали устилают базальтовый картон, а во внутренней части — керамзит или минвату.


Вывод дымохода через чердак на крышуИсточник uteplovdome.ru

Рекомендации специалистов

Выводя дымоход через стену, рекомендуется ориентировать на сторону фронтона, чтобы не делать дополнительные отверстия в кровле. Если отопительный прибор в доме расположен так, что вывести трубу удается только с той стороны, где расположен скат крыши, то может понадобиться опорная стойка. К ней дымоход фиксируется с помощью скользящих креплений.

Примыкание кровли к круглой трубе

При свесе кровли gt; 40 см стойка может не понадобиться, так как дымоход проходит через отверстие, выпиленное в крыше. Здесь же делается дополнительная фиксация трубы. Необходимо учитывать, что в этом месте не должно быть стыков отдельных элементов дымохода. Выше отверстия необходимо оборудовать устройства, задерживающие снег. Они будут защищать дымоход от чрезмерного давления снежных пластов, способных вызвать повреждения.

Вертикальный и горизонтальный дымоходы

Для котлов, имеющих принудительную тягу, можно проводить монтаж просто горизонтальной трубы, которую следует вывести через проход в стене аналогично дымоходам, имеющим еще и вертикальную часть.

В процессе строительства можно установить удобную конструкцию дымохода в стене, представляющего собой выложенную из кирпича шахту. Сюда помещается труба, прикрепленная к отопительному устройству. Такая схема значительно экономит место.

Если монтаж универсального дымохода в стене проведен в перегородке между комнатами, то он становится дополнительным источником легкого комфортного тепла. Чтобы грамотно подключит отопительное оборудование, необходимо сделать достаточно просторный проход в стенке шахты и установить трубу, стыкуя горизонтальную и вертикальную ее части. Для изоляции обычно применяется каменная вата.

Верхний срез трубы, выходящей на расстоянии в полтора метра, отмеряемого от конька, должен возвышаться над ним на 0,5 метра. Если расстояние составляет полтора метра и более, то труба делается на уровне конька.

Метки: баня, выводить, дымоход, стена, через

« Предыдущая запись

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
