Коллектор водоснабжения: что это, как правильно выбрать и установить?

Коллекторная разводка труб водоснабжения в квартире
Коллекторная разводка труб водоснабжения в квартире отличается от стандартной системы установкой Т-образного распределителя. Схема разводки имеет много плюсов, одним из важных является регулировка давления так, чтобы оно было одинаковым по всей длине трубопровода, делает процесс ремонта устаревших участков проще.

Коллекторное устройство – что это? Коллекторное устройство — водопроводная деталь, помогает смешивать воду двух веток, от коллектора вода поступает в разные точки системы. От устройства вода делится на потоки, которые имеют одинаковый напор. Таким образом, коллектор считается механизмом, распределяющим жидкость.

Его устанавливают на трубе центрального стояка. Коллекторная разводка подразумевает установку коллектора. Устройство коллектора несложное, его можно монтировать своими руками.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).
Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

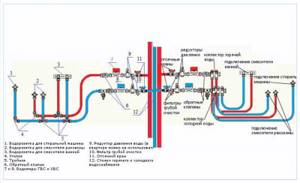

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Описание видов фильтров предварительной очистки находится здесь.

Если вам предстоит выбрать водонагреватель, то рекомендуем прочитать этот материал. В нем вы найдете сравнительный анализ накопительных и проточных нагревателей воды.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми

Что такое коллектор?

Устанавливая водопровод с нуля или меняя старый, необходимо продумать расположение всех потребителей: унитаза, умывальника, стиральной машины.

В обычной квартире сантехприборов количество варьируется от четырех до десятка. Опытные сантехники рекомендуют своим заказчикам устанавливать коллектор для воды.

Коллектор воды – это своеобразный распределитель, который является важным сантехническим элементом системы холодного и горячего водоснабжения, отопления. Его устанавливают на центральный стояк и скрывают в сантехническом шкафу. Доступ к распределительной гребенке не должен закрываться мебелью или зашиваться наглухо в стену. Однако профессиональные ремонтники придадут инженерному узлу эстетичный внешний вид.

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

• Прежде всего, на стояке необходимо установить аварийные краны.
• Дальше монтируют счетчики, а также фильтры для воды.
• Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
• Теперь подключаются все сантехнические приборы.
• Последний этап – это проверка всей системы на работоспособность.

Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.

Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.

Особенности монтажа

Строительство канализации производится на основании проектных данных. Предварительный расчет и создание схемы сборки выполняют в соответствии с нормами СНиП и СанПиН, обеспечивая полное соответствие всем требованиям.

Прокладка трубопровода производится на глубине, превышающей уровень зимнего промерзания грунта. Порядок действий:

• земляные работы. Роют траншею под трубопровод. Сразу же делают гнезда для смотровых колодцев;
• на дно всех углублений насыпают песчаную подушку для выравнивания и придания заданного уклона;
• производя укладку труб с определенным уклоном в сторону приемного резервуара (обычно для самотечных систем 2 см на каждый метр);
• если используются пластиковые емкости для колодцев, на дне сначала укладывают бетонную плиту — якорь. Она препятствует выдавливанию резервуара грунтовыми водами;
• все соединения тщательно уплотняют. Проверяют систему на герметичность. после этого трубы утепляют и засыпают грунтом.

При строительстве напорных комплектов сначала собирают КНС, после чего прокладывают остальные траншеи по описанной схеме. Для обслуживания и ремонта насосов необходимо обеспечить доступ к станции в любое время года.

Преимущества и недостатки

Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.

Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.

Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами.

Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене. Несомненно, коллекторная разводка водопроводных труб имеет преимущества.

В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой.

И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.

Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?

Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.

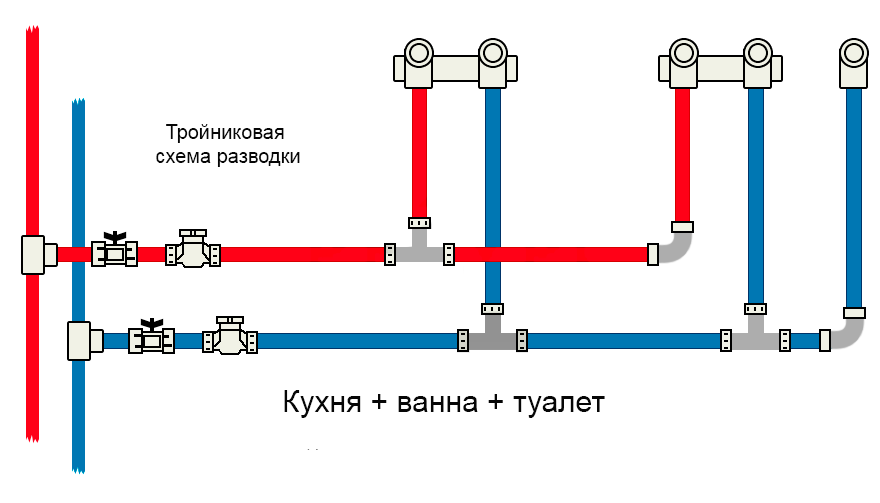

Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка.

Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.

Правила монтажа систем отопления

В системах отопления применяют два коллектора – подающий и обратный. Если систему предполагается балансировать вручную, к патрубкам подающего коллектора подсоединяют регулирующую арматуру и балансировочные расходомеры, а на обратном – устанавливают запорную арматуру.

Теоретически вместо регулирующей арматуры можно применять более дешевую запорную – с ее помощью также можно изменять величину расхода среды. Но в этом случае она быстро выйдет из строя, так как не рассчитана на такой режим работы.

Коллекторная система отопления

При наличии в системе отопления термостата вместо ручных кранов на подающий коллектор устанавливают арматуру с сервоприводами. В этом случае регулировка потока теплоносителя через каждый радиатор будет осуществляться автоматически.

Подающий коллектор следует располагать выше обратного. Сами же трубы можно прокладывать как угодно.

Если в традиционной схеме подключения радиаторов подающая магистраль обязательно должна быть выше обратной, то в коллекторной их расположение не имеет никакого значения. Поэтому трубы чаще всего прокладывают внутри пола.

Распределительный коллектор

Теперь давайте выясним, для чего нужны распределительные коллекторы для водоснабжения. Мы уже знаем, что они позволяют независимо друг от друга запитать несколько точек водоразбора; но чем это полезно?

Преимущества

В отличие от последовательной (тройниковой), схема коллекторной системы водоснабжения позволяет избежать падения напора при расходе воды через произвольный прибор. Попросту говоря — когда вы открываете кран на кухне, из ванной не доносятся полные боли и горечи возгласы, принимающего душ члена семьи.

Коллекторная схема водоснабжения частного дома: каждый прибор подключен к коллектору собственной подводкой

Кроме того, запитанное через коллектор водоснабжение с кранами в коллекторном шкафу позволяет вам отключить произвольный сантехнический прибор из одной точки. Это очень удобно в общественных зданиях, торговых центрах или мини-гостиницах: при утечке воды можно перекрыть ее, даже не имея доступа в соответствующее помещение.

Недостатки

Увы, схема коллекторного водоснабжения имеет несколько неприятных особенностей:

• Материалоемкость. Очевидно, что общая длина подводок водоснабжения будет в несколько раз больше, чем при тройниковой схеме;
• Если вы ставите на водоснабжение коллектор — подводки приходится прокладывать скрыто (в штробах или стяжке). Согласитесь, что десяток параллельных труб на стенах ванной и кухни — некоторое излишество;

Подводки ХВС и ГВС укладываются в стяжку, штробы или разводятся по подвалу

Скрытый монтаж влечет за собой проблематичность локализации и устранения течей. Если у соседей снизу начнет мокнуть потолок, вам будет стоить большого труда, найти свищ в уложенном в стяжку водопроводе;

Проложенные открыто подводки водоснабжения можно поменять без ущерба для отделки

Монтаж

Как своими руками поставить на водоснабжение квартиры коллектор и развести трубы к смесителям, бачку унитаза и прочим приборам?

На врезке в стояк последовательно монтируются отсекающий шаровый кран, фильтр грубой очистки и водосчетчик (см. Счётчик водоснабжения: всё, что нужно знать об этих приборах). При необходимости они могут быть дополнены редукторами давления и манометрами;

В этой системе водоснабжения монтаж коллектора сопровождался установкой манометра

Система водоснабжения коллекторная: размер врезок в стояк — ДУ 20

Распределительные коллекторы водоснабжения (холодного и горячего) крепятся к капитальным конструкциям хомутами;

Сборка коллектора водоснабжения: на выводы нужно установить шаровые краны

Распределительный коллектор — гребенка для водоснабжения производства Valtec снабжен шаровыми кранами на всех выводах

• Резьбы кранов или выводы коллектора снабжаются фитингами-переходниками, к которым подключаются подводки к сантехприборам;
• При скрытом монтаже, подводки теплоизолируются. Изоляция позволит избежать появления трещин в стяжке или заделке штроб, из-за циклического нагрева трубами ГВС, а также уменьшит теплопотери.

Обратите внимание: все подводки теплоизолированы

Какие трубы использовать для разводки воды?

Как мы уже упоминали, интересующая нас схема водоснабжения — коллекторная — подразумевает скрытую прокладку подводок. Вместе с тем, из соображений отказоустойчивости все обслуживаемые фитинговые соединения должны монтироваться открыто.

В список входят:

• Сшитый и термостойкий полиэтилен;
• Металлопластик;

Коллекторная система водоснабжения в квартире смонтирована металлопластиком на пресс-фитингах

Гофрированная нержавеющая труба (см. Гофра для труб водоснабжения: в шаге от совершенства).

Гофрированная нержавейка на водоснабжении

Металлопластиковая труба на фото разрушилась при гидроударе

Единственное исключение из общего правила — полипропилен. Полипропиленовые трубы поставляются в прямых отрезках, но их соединения — необслуживаемые и прочностью не уступают цельному участку водопровода, поэтому их можно смело укладывать в стяжку или штробы.

Коллекторы полипропиленовые для водоснабжения могут подключаться непосредственно к полипропиленовым подводкам, без дополнительных фитингов

Устройство коллектора и принцип действия

Непосредственная функция коллектора в системе водоснабжения — распределение одного водяного потока на несколько одинаковых по давлению потоков.

В продаже есть гребенки с двумя, тремя и четырьмя выходами. При необходимости большего количества ответвлений, распределители соединяются между собой. Таким образом собирается коллектор водоснабжения на необходимое количество отводов.

Коллектор подключается непосредственно к стояку. На двух противоположных сторонах устройства предусмотрено резьбовое соединение (с одной стороны внутренняя резьба, с другой — наружная) для подключения к магистрали и соединения гребёнок между собой.

На свободный конец коллектора устанавливается заглушка или дополнительный сантехнический прибор, например, мембранный гаситель гидроударов.

Диаметр вводного отверстия на 20-40% больше, чем выходных. Например, на стандартном коллекторе, для монтажа водопровода в квартире, диаметр вводного отверстия — 3/4 дюйма, выходных — 1/2 дюйма.

1. Коллектор с вентилями. 2. Коллектор с шаровыми кранами.

На выходных отверстиях могут быть установлены как шаровые краны, так и вентиля, позволяющие не только открывать и закрывать водяной поток, но и регулировать мощность потока на этом участке.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Правила монтажа систем водоснабжения

Для водопровода также понадобится два коллектора: один – на горячую, второй – на холодную воду. Регулирующую арматуру в данном случае устанавливать незачем – достаточно запорной.
Обычно краны на коллекторах для холодной воды снабжаются синими ручками, а для горячей – красными.

Водопроводный коллектор следует устанавливать в сухом месте: в кладовке, например, или в коридоре.

Идеальный вариант – установка в шкафу (коллектор снабжен специальными креплениями), но если тратиться на его покупку вы пока не собираетесь, можно просто разместить деталь в какой-нибудь нише.

Как уже говорилось, отсутствие соединений на трубах между приборами и коллектором позволяет прокладывать их скрытым образом. При этом нужно учитывать, что штробление несущих стен не допускается. При скрытой прокладке на все трубы, даже с холодной водой, необходимо надевать рукав из вспененного полиэтилена. Этот материал обеспечит зазор между стенками труб и раствором, необходимый для компенсации свободного температурного расширения.

Ремонт в ванной комнате подразумевает не только замену сантехники, но и врезку новых труб. Разводка труб в ванной своими руками — демонтаж отслуживших труб и способы монтажа нового оборудования, об этом читайте в следующей теме.

Стоит ли делать слив в полу в душей и в чем преимущества и недостатки системы упрощенного слива, читайте по этой ссылке.

Инструмент, материалы, демонтаж старого

Специальные инструменты для сборки квартирных трубопроводов описаны выше походу изложения. Для закупки материалов, ясное дело, понадобится расчет метража, номенклатуры и количества по месту. Демонтаж старых труб делается обычными способами. Его лучше делать после установки и регистрации водомера, чтобы надолго не отключать воду на этажи.

Дадим лишь один совет: не берите вентили с рычагом. Он выполнен из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, как раз тогда, когда нужно срочно перекрыть. Берите шаровые вентили с рукояткой-«бабочкой». Круглые рифленые рукояти тоже не ломаются, но мокрые или потные руки по ним скользят.

Внутридомовая система

Начнем с той части системы утилизации стоков, которая находится в пределах стен дома.

Гребенка

Что такое канализационная гребенка?

Так называется внутриквартирная разводка. Свое название она получила за характерную для квартир со смежным расположением санузла и кухни форму: три отвода на горизонтальной трубе (под кухонную мойку, умывальник и ванну) действительно чем-то напоминают гребень.

В прошлом веке, примерно до 80-х годов, традиционным материалом для гребенки были чугунные трубы и чугунная же фасонина. Раструбные соединения чеканились каболкой (органическим волокном с антисептической пропиткой) и замазывались цементным раствором. Реже для герметизации соединений использовалась заливка расплавом серы.

Обратите внимание: при демонтаже таких соединений своими руками их приходится прогревать феном, горелкой или паяльной лампой. Работа выполняется только в противогазе или респираторе. Инструкция связана с тем, что испарения исключительно едки: они могут вызвать паралич дыхания.

В домах, построенных в конце прошлого века, преобладают цельные поливинилхлоридные гребенки. В нынешних новостройках канализация внутри квартир монтируется преимущественно из тех же поливинилхлоридных труб; однако теперь она стала сборной и выполняется на раструбных соединениях с резиновыми кольцевыми уплотнителями. Наряду с ПВХ используется полипропилен и, несколько реже, полиэтилен.

Современная пластиковая гребенка.

Стояки

Гребенки, расположенных одна над другой квартир, объединяет канализационный стояк. Эволюция применяемых материалов была несколько короче, чем в предыдущем случае: от чугунных стояков строители перешли сразу к сборным пластиковым.

Стояк снабжается ревизиями – люками для прочистки засоров канализации.

Сборный стояк с ревизией для прочистки засоров.

Расположение ревизий нормировано; они должны присутствовать:

• На первом этаже здания;
• На верхнем этаже;
• При этажности дома свыше пяти – через каждые три этажа.

Сверху стояки открыты; таким образом обеспечивается вентиляция канализации. Допустимо объединение нескольких стояков с общим фановым (вентиляционным) отводом.

Лежневка

Канализационная лежневка – горизонтальная труба, объединяющая несколько стояков и переходящая в выпуск на колодец. Ее укладка выполняется с постоянным уклоном по всей длине в направлении движения стоков. Контруклоны недопустимы: они станут местами постоянных засоров.

Величина уклона зависит от диаметра трубы:

Как и стояк, лежневка многоквартирного дома периодически нуждается в прочистке.

Ревизии или, что удобнее, косые тройники с отводами, ориентированными против движения стоков, устанавливаются:

• На поворотах (если нет возможности прочистить изгиб через другую ревизию или тройник);
• При диаметре лежневки 100-150 мм – через каждые 15 метров;
• При диаметре 200 мм – через каждые 20 метров.

Ревизия на прямом участке лежневки.

Выпуск на колодец

Им заканчивается лежневка. Выпуск укладывается в грунт ниже уровня промерзания. Его начало обязательно снабжается тройником или ревизией для прочистки.

Тройник перед выпуском.

Максимальная длина выпуска от ревизии до оси колодца лимитирована его диаметром:

Как правило, для укладки в грунт используется чугунная труба. Ее цена заметно выше, чем у любой разновидности пластика; зато куда выше и кольцевая жесткость: просадка грунта под весом автомобиля не нанесет ей ущерба.

Товары на рынке

В зависимости от материала стоимость изделий составляет от 400 до 2500 руб. Коллекторные группы на 200-300 выходов могут стоить 10000-40000 руб.

На рынке представлены модели разных производителей, к популярным относятся:

• Watts;
• Uponor;
• Giacomini;
• APC;
• Luxor;
• Fado;
• Caleffi;
• Valtec;
• Bianchi.

В магазинах представлены не только гребенки, но и комплектующие. Изделия без кранов экономичны. Они используются для установки индивидуальной разводки, дают возможность подобрать подходящие детали. Приобретение изделия с запорной арматурой облегчит процесс установки. При сборке узлов исчезает необходимость монтажа вентилей.

Для адаптации устройства к системе дома приобретаются комплектующие. К ним относятся вентили, клапаны, насосные группы. Необходимы механические приводы, заглушки и патрубки.

Для монтирования в стену и сохранения эстетичного вида используются коллекторные шкафы.

Способы изготовления

Перед тем как взяться за изготовление самодельного коллектора, нужно выбрать материал и подготовить необходимый инвентарь. Например, для изготовления модели из стали вам понадобится сварочный аппарат. Но не спешите выбирать полипропилен. Для того чтобы соединить полипропиленовые детали, понадобится особое устройство, с помощью которого делают сварку таких труб. Иногда легче достать обыкновенный сварочный аппарат, чем для пластика.

Расчет и распределение контуров

С самого начала необходимо понять, сколько отопительных контуров вам понадобится. Нужно учесть каждый имеющийся отопительный прибор, поэтому придется оценить каждую комнату по нижеприведенному списку.

Чтобы ничего не забыть, воспользуйтесь следующим перечнем:

• наличие системы «теплый пол»;
• помещения, в которых должна быть более высокая или более низкая температура по сравнению с остальными комнатами;
• этажное отопление;
• отопление каждого крыла.

Правила изготовления коллектора для отопления таковы: расстояние между отводками – 10-15 мм, расстояние между подающим и обратным коллекторами – 25-30 см.

Диаметр труб должен равняться 12,7 мм. Сам коллектор делают диаметром 25,4-38,1 мм в зависимости от того, какой установлен котел.

Из полипропилена

Чтобы сделать коллекторный узел из полипропилена своими руками, придется использовать остатки труб и фитинги.

Вам понадобится:

• труба диаметром 32 мм;
• тройники 32/32/16 мм.

На одной стороне необходимо установить тройник. К нему нужно подсоединить сверху воздухоотвод, а снизу – кран для слива. С другой стороны крепят вентиль и трубу. Труба может быть подающей или отводной в зависимости от назначения коллектора. Подающая труба идет к котлу.

Оставшийся отвод диаметром 16 мм нужно снабдить вентилем или расходомером в зависимости от того, какой коллектор – для подачи воды или отвода. На этом работа окончена, и остается только закрепить полученные коллекторные системы на стене при помощи кронштейнов.

Узел из латунных фитингов

Если готовый коллектор из латуни стоит довольно дорого, то на самодельный получится потратить гораздо меньше денег. Для сооружения подобной конструкции понадобятся тройники и фитинги. Их соединяют друг с другом, используя в качестве прокладочного материала льняную паклю или жидкий фиксатор. Детали необходимо соединять, руководствуясь схемой сборки. Пример можно увидеть на картинке ниже.

После того как коллектор будет собран, его необходимо протестировать. Сделать соединение правильно сложно, поэтому высока вероятность возникновения протечек.

Из профильной трубы

Сделать коллектор из труб с разным сечением сложнее всего, поскольку здесь потребуются сварочные работы. Эту модель можно назвать самой «навороченной». Она подходит для отопления больших площадей, может иметь множество разводок под трубы. Часто подобные образцы снабжают гидрострелкой.

Нужны будут следующие образцы:

• профильная труба 8х8 см или 10х10 см;
• круглая труба.

Расчет сечения трубы выполняется в специальных программах. Необходимо задать требуемую тепловую мощность отопления, скорость воды, разность температур при подаче и возврате.

В данном случае нужно будет построить схему, учитывая количество контуров. Помните, что расстояние между разводками должно быть около 15 см, а между коллекторами – не менее 20 см. Типовая схема выглядит подобным образом.

Далее необходимо разметить трубу с прямоугольным сечением по схеме, а затем проделать отверстия под разводку при помощи газового резака. Приварите заранее заготовленные небольшие части труб с резьбой к отверстиям. Блок готов, осталось приварить к нему кронштейны, подготовить и покрасить.

Что понадобится кроме труб и фитингов

Эффективная система не может безопасно функционировать без:

• коренного крана вводной запорной арматуры;
• фитрационной станции многоступенчатой очистки;
• устройств регулировки и настройки рабочих параметров;
• контрольно-измерительных приборов контроля расхода;
• приспособлений защиты от последствий аварий;
• другое дополнительное оборудование.

Каждый из этих элементов необходим, чтобы система работала безотказно, контролировалась, настраивалась, и была защищена.

Коренной кран, вводная запорная арматура

Это устройство, которое работает в двух положениях (открыто, закрыто). Задача – отсечь подачу воды от стояка при необходимости произвести ремонт или в случае длительного отсутствия жильцов квартиры. Альтернатива – вентили, плавно регулирующие напор воды, которые работают в промежуточном положении. Но такие краны стоят дороже, чем обычные шаровые.

Фильтрующие устройства

Минимальный комплект – это фильтры двух видов:

Грубой очистки

Устанавливается на входе после шарового отсечного крана. Задача фильтра – улавливать крупные твердые загрязнения (ржавчину, окалину и т.д.).

Тонкой очистки

Абсорбирует мелкие твердые взвешенные частицы. В качестве фильтрующих элементов используются специальные картриджи с волокнистым наполнителем.

Каждый из фильтров требует периодического обслуживания. При грубой очистке частицы удерживает металлическая сетка, которую нужно вынимать и промывать. Есть модели фильтров, оснащены системой самостоятельной очистки. Картриджи тонкой очистки приходится покупать новые.

Регулирующие устройства

Задача стабилизирующего редуктора заключается в поддержании комфортного давления в трубах разводки – это от 3 до 4 бар. Так же можно использовать электронный вариант -это реле давления, которое исключит возможность гидроудара. Резкий скачок давления способен вывести из строя стиральную сантехнические приборы и элементы разводки.

К категории регулирующих устройств относятся и обратные клапаны. Они нужны, если предполагается подключение бойлеров, и предохраняют систему от самопроизвольного стека воды из бака в стояк при отключении водоснабжения.

Приборы учета

Использование моделей счетчиков регламентируется ГОСТом. Установить его мало, приборы учета расхода должны быть откалиброваны, опломбированы. Этим занимаются специальные службы водоканала. Устройство комплектуется сетчатым фильтром и обратным клапаном. При монтаже с двух сторон должны быть прямые патрубки. Это исключит погрешность при измерении.

Аварийные устройства

Это “умный электро клапан” – это устройство защищает разводку от порывов и утечек, а квартиру от потопа. Если лопнет шланг или труба, давление резко снизится, прибор немедленно отсечет подачу воды.

Прочие вспомогательные устройства сантехнического шкафа

Правильно организованная сантехническая разводка квартиры позволяет контролировать рабочие параметры в процессе эксплуатации системы водоснабжения. Для этого применяют манометры, которые измеряют давление воды в трубах. Когда их несколько, наличие перепада указывает на засор, который можно устранить.

Коллектор-распределитель – отдельный элемент, который задействован при распределении потока. Число выходов зависит от количества приборов-потребителей. В идеале каждая отходящая ветка комплектуется шаровым отсечным или обратным клапаном, в зависимости от потребности. Здесь же монтируются манометры и аварийные устройства защиты.

Для чего нужен коллектор?

Система водопровода с разделителем и отдельным подводом трубы к каждому потребителю обойдется дороже, чем классическая разводка. Стоит ли переплачивать за коллектор на воду и отопление?

• Устройство используется для регулировки давления воды в квартире. В стандартной разводке нередко снижается напор в открытом кране, если кто-то откроет другой кран или смоет унитаз. Это грозит не только дискомфортом, но и ожогами из-за слишком горячей воды, которая вдруг начинает литься. Продуманный диаметр коллектора позволяет избавиться от проблемы с давлением. Сколько бы не было открыто кранов в квартире, напор воды остается неизменным.
• На каждом выходном отверстии предусмотрены краны, которые позволяют регулировать подачу воды по ветке. Если ведется ремонт смесителя, не обязательно полностью отключать подачу холодной и горячей воды из стояков. Достаточно переклыть только определенную ветку.
• Отсутствие стыков и тройников, вмонтированных в стену, сводит к минимуму риск возникновения протечек. Если кран или фитинг выходит из строя, его легко заменить, разобрав коллекторную систему в шкафчике. Облицовка в санузле не пострадает.
• При необходимости дополнить систему водоснабжения еще одним потребителем, не придется переделывать всю разводку. Подключение обойдется недорого и не потребует больших временных затрат.

При коллекторном монтаже водопровода возрастает его стоимость. Количество трубы к коллектору, будь то, металлическая, металлопластовая, полипропиленовая или из сшитого полипропилена, по сравнению в тройниковой разводкой, увеличивается в 8-10 раз. Однако современные трубы, особенно металлопластиковые и полипропиленовые, стоят не очень дорого, поэтому такая система доступна большинству жителей.

Виды и типы коллекторов водоснабжения

Коллекторы могут отличаться между собой как своей конструкцией, так и материалами, из которых они произведены. Именно поэтому при выборе данных устройств необходимо быть максимально внимательным и осторожным.

Коллектор латунный

При производстве коллектора водоснабжения могут использоваться следующие материалы:

Нержавеющая сталь. К ее основным преимуществам можно отнести устойчивость к коррозии. К тому же такой металл выдерживает высокие температуры и контакт с огнем. По своим габаритным размерам гребенки, выполненные из нержавеющей стали, довольно небольшие. Именно поэтому их легко и без каких-либо проблем можно незаметно установить в нужном месте дома

Также стоит обратить внимание, что данный материал экологически безопасен. Изделия из него имеют весьма привлекательный внешний вид. Латунь

Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали. К преимуществам латуни также можно отнести ее устойчивость к коррозии и высоким температурным режимам. Гребенки, выполненные из данного сплава, характеризуются высокой стоимость. Именно поэтому они доступны далеко не всем покупателям. Полипропилен. К преимуществам таких коллекторов относится низкий вес и устойчивость к коррозийным явлениям. Недостатком данного материала можно считать прежде всего низкую прочность. Также стоит обратить внимание на плохую устойчивость полипропилена к высоким температурам.

Также коллекторы водоснабжения отличаются между собой способом крепления. Модель гребенки нужно выбирать на основании того, из какого материала выполнены трубопроводы. В этом плане стоит выделить такие виды коллекторов:

• гребенки для монтажа кранов и других сантехнических приборов;
• гребенки с компрессионными фитингами, позволяющие подсоединить трубы из металлопласта и полиэтилена;
• гребенки для монтажа трубопроводов из полипропилена;
• гребенки под евроконус, позволяющие подсоединить трубы практически из любого материала.

Коллекторы для водоснабжения могут отличаться также и конструкций, подразумевающей то или иное количество выходов. Их может быть от 2 до 6. Если некоторые из них не требуются, такие выходы можно закрыть при помощи заглушек.

Солнечный коллектор для отопления

У поверхности этого прибора низкая отражающая способность, за счет чего поглощается тепло. Для обогрева помещения этот механизм использует свет солнца и его инфракрасное излучение.

Чтобы нагреть воду и отопить жилище хватит мощности простого солнечного коллектора. Это зависит от конструкции агрегата. Человек может самостоятельно сделать монтаж оборудования. Для этого не нужно использовать дорогие инструменты и материалы.

Справка. Коэффициент полезного действия профессиональных устройств составляет 80—85%. Самодельные обходятся намного дешевле, но их КПД не более 60—65%.

Конструкция

Строение оборудования простое. Прибор представляет собой прямоугольную пластину, состоящую из нескольких слоев:

• покрышка из антибликового закаленного стекла с обрамлением;
• поглотитель;
• нижняя изоляция;
• боковая изоляция;
• трубопровод;
• стеклянная завеса;
• алюминиевый атмосферостойкий корпус;
• соединительные штуцеры.

Система включает в себя 1—2 коллектора, накопительную емкость и аванкамеру. Конструкция организована замкнуто, поэтому солнечные лучи попадают только в нее и превращаются в тепло.

Принцип работы

Основа функционирования установки — термосифонная. Теплоноситель внутри оборудования циркулирует самостоятельно, что поможет отказаться от использования насоса.

Нагретая вода стремится вверх, оттесняя тем самым холодную и переправляя ее к тепловому источнику.

Коллектор представляет собой трубчатый радиатор, который вмонтирован в древесный короб, одна плоскость которого сделана из стекла. Трубы при изготовлении агрегата используются стальные. Отведение и подведение выполняются трубами, применяемыми в устройстве водопровода.

Конструкция работает так:

1. Коллектор преобразует солнечную энергию в тепло.
2. Жидкость поступает в бак-накопитель через подающую магистраль.
3. Циркуляция теплоносителя происходит самостоятельно либо с помощью электронасоса. Жидкость в установке должна отвечать нескольким требованиям: не испарятся при высоких температурах, быть нетоксичной, морозоустойчивой. Обычно берут воду дистиллированную, смешанную с гликолем в пропорции 6:4.

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.

Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений

При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.

Особенности конструкции

Если система отопления является комбинированной, то есть помимо радиаторов в ней имеется контур «теплого пола», то коллектор в точке его присоединения следует оборудовать узлом подмеса. Такая схема работает следующим образом: более холодный, чем в основной системе, теплоноситель циркулирует в контуре «теплого пола» изолированно, а по мере его остывания узел подмеса добавляет в него горячую среду из коллектора.

Если система состоит только из внутрипольного подогрева, узел подмеса устанавливать не нужно. При этом важно учесть одну особенность: в отличие от обычных систем с радиаторами, регулирующая арматура с сервоприводами устанавливается не на подающий, а на обратный коллектор.

При покупке изделия учитывайте межосевые расстояния между коллекторами подачи и обратки. Во многих китайских моделях данный параметр не соответствует стандартам Евросоюза. По этой причине установка узла подмеса может оказаться невозможной.

Коллектор для водяного теплого пола

Коллекторы для «теплого пола» оборудуются патрубками с диаметрами 16, 18 и 20 мм. В частных домах рациональнее всего применять трубы с диаметром не более 16 мм.

Если контуры «теплого пола», подключенные к одному коллектору, имеют разную длину, распределитель нужно оборудовать балансировочным расходомером. Такая необходимость вызвана стремлением теплоносителя идти по пути наименьшего сопротивления.

Вращая кольцо на расходомере, можно менять его пропускную способность. При этом по специальному окошку со шкалой можно точно определять расход среды через прибор. Уравновесив поток теплоносителя через каждый контур, мы добьемся равномерного распределения тепла по всей площади помещения.
