Как правильно выбрать и установить пластиковый кран своими руками?

При проведении современных ремонтных работ строителям все чаще приходится сталкиваться с установкой полимерных трубопроводов. Незаменимая часть таких конструкций — кран пластиковый или даже несколько запорных приспособлений. Но чтобы качественно их смонтировать, необходимо разбираться в их видах, нюансах установки и эксплуатации.

Преимущества и недостатки

Пластиковые клапаны имеют свои плюсы и минусы.

Специалисты отмечают следующие достоинства этих изделий:

• не ржавеют, не подвергаются грибковым налетам, оседанию осадков, что позволяет применять их в емкостях для питьевой воды;
• удобны в монтаже и транспортировке;
• обладают легким весом;
• имеют долгий срок стабильной и надежной работы;
• отдельные виды могут устанавливаться в систему отопления.

К существенным недостаткам относят ограничения в использовании на сетях из других материалов.

Критерии выбора

Чтобы правильно подобрать кран для существующей отопительной, водопроводной, газопроводной и так далее системы, необходимо определить:

• его разновидность;
• технические параметры запорной арматуры;
• производителя фитинга, от которого зависит качество и срок использования устройства.

Виды шаровых кранов со сгоном

Произвести классификацию шаровых кранов-американок можно по следующим признакам:

1. в зависимости от конструкции места установки различают:

• прямой – монтаж производится на прямом участке трубопроводной системы (рисунок выше);
• угловой – устанавливается при необходимости поворота трубопровода на 90°;

Шаровой угловой кран со сгоном

1. в зависимости от вида ручки, приводящей в движение запорный элемент, выделяют:

• с ручкой бабочка;
• с ручкой в виде рычага;

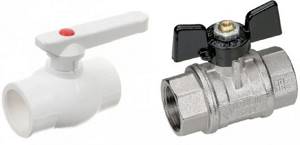

Виды изделий в зависимости от типа ручки управления

На бытовых трубопроводах небольшого диаметра преимущественно устанавливаются краны с ручкой бабочка, так как устройства отличаются компактностью и более эстетичным видом. На промышленных магистралях монтируются изделия с рычажной ручкой, так как именно такой тип позволяет быстро перекрыть трубу большого размера в случае чрезвычайной ситуации.

1. в зависимости от типа крепления выделяют:

• с цилиндрическим (плоским) креплением. В данной ситуации герметичность соединения достигается за счет монтажа резиной прокладки и дополнительного уплотнения ФУМ-лентой (льняной нитью и так далее);
• с конусным креплением. Данный муфтовый кран обеспечивает герметизацию без прокладки. Однако для максимального результата при монтаже устройства все-таки требуется использование какого-либо уплотнительного материала.

Разновидности крепление кранов со сгоном

Определение технических параметров

Полнопроходной кран-американка также подбирается по техническим параметрам. Существенное значение имеют:

1. предназначение. Производителями выпускаются изделия, предназначенные для газоснабжения, холодного и горячего водоснабжения, отопительной системы. Все краны отличаются по показателям давления и максимальной температуры проходящей среды;

Начинающие работники могут различать краны по цвету установленной ручки. Например, для систем горячего водоснабжения изготавливаются фитинги с красной ручкой, а для холодного водоснабжения – с синей ручкой.

Краны со сгоном для холодной и горячей воды

1. условный проход (диаметр крана), который должен соответствовать диаметру труб;
2. вид, шаг и длина резьбового соединения. Различают краны с правой, левой, наружной и внутренней резьбой и шагом ½, ¾ и 1 дюйм.

Выбор производителя

На заключительном этапе важно подобрать производителя запорной арматуры, так как именно от этого фактора зависят такие показатели, как надежность и долговечность устройства. Специалисты рекомендуют приобретать краны, изготовленные следующими компаниями:

Специалисты рекомендуют приобретать краны, изготовленные следующими компаниями:

• Bugatti (Италия). Производители используют только качественные материалы, ведут постоянный контроль на всех стадиях производства, постоянно совершенствуют конструкцию арматуры в зависимости от предпочтений потребителя. Средняя стоимость крана со сгоном составляет 850 рублей;
• Valtec (совместное производство России и Италии). Наиболее существенным преимуществом является невысокая стоимость запорной арматуры, в среднем 300 рублей, при нормальном качестве выпускаемой продукции;
• Itap (Италия). Продукция отличается разнообразием моделей, высоким качеством и приемлемой стоимостью, 350 – 400 рублей.

Отличия крана от задвижки

Задвижки практически в автономных системах водоснабжения и отопления не используются. Краны в силу своей конструкции более удобны в управлении: для перекрытия магистрали достаточно повернуть ручку устройства на 90 градусов. В задвижке приходится крутить колесо вентиля, что занимает гораздо больше времени.

В отличие от клапанов они требуют постоянного обслуживания, ремонта, подвержены частым поломкам.

Какой нужен ключ для «американки»

Смонтировать «американку» в сантехнике без потери качества и удобства можно разными инструментами. Но нельзя сказать, что никаких ограничений в их выборе нет. Более всего подходящим и часто используемым для монтажа «американки» является разводной ключ.

Для монтажа этого фитинга в сантехнике следует всячески избегать использования газовых ключей.

В последнее время появился универсальный инструмент, наиболее подходящий для монтажа труб в сантехнике, в том числе и для «американки». Этот ключ используется для самых разнообразных работ, что однозначно доказывает его удобство и практичность.

Самые распространенные размеры «американки» в сантехнике – ¾ дюйма и ½ дюйма. Это в общем не означает, что у вас не будет нужды в других типах этого фитинга. В таком случае необходимо приобрести ключ подходящего размера либо использовать разводной. Главное — ни при каких обстоятельствах не пользоваться газовым ключом.

Если вы умеете работать с металлом и имеете необходимый инструмент, то вы сами можете изготовить конусный ключ нужного размера. Конусность нужна для попадания в выемки.

Форма ключа будет Г-образной, ручка длиной около 150 мм. Размеры ключа для «американки» в сантехнике ½ дюйма будут 12х12 мм и 10х10 мм. Как правило, такие ключи изготавливают из обрезков профильной арматуры.

Неплохой альтернативой при работе сантехника с «американкой» на ½ дюйма будут пассатижи, которые, как правило, есть у всех. Они прекрасно заменят набор ключей.

Читайте материал по теме: Инженерная сантехника оптом: ассортимент и цены

Виды и конструкции

Разный материал-пластик диктует разные способы присоединения к трубопроводу и сферы применения.

• Арматура из ПВХ и полипропилена рассчитана на работу с трубами соответствующего материала. Может выдерживать условия отопительной системы (температуру до 95° и давление до 20 бар). Монтируется пайкой с помощью специального паяльника.

Выделяют односторонние устройства, которые с одной стороны привариваются к трубе, с другой – устанавливаются на резьбу или с помощью муфты-американки.

• Затворы из полиэтилена низкого давления (ПНД) используются при температуре среды не более 45º и давлении не выше 15 бар. В основном это системы холодного водоснабжения, дачного полива.

Среди них выделяют компрессионные устройства, отличающиеся простой и легкой установкой с помощью цанги и обжимной гайки (на фото).

Компрессионный шаровый кран:

Существуют также затворы ПНД, соединяемые с трубами резьбой в различных её сочетаниях (внутренняя-внутренняя, внешняя-внутренняя и т. п.).

Наряду с ними применяются затворы с фланцевыми и сварочными способами соединений.

Из специального, очень плотного и твердого, устойчивого термопластика производят смесители для кухни и душа.

Выпускаются также пластмассовые трехходовые краны.

Достоинства пластиковых изделий

Недостатков у запирающей арматуры из пластика почти нет:

• возможность использования крана только для прекращения и возобновления подачи рабочей среды, так как при эксплуатации изделия для регулирования потока оно быстро приходит в негодность;
• неустойчивость к воздействию высоких температур и давления;
• невозможность ремонта в случае выхода из строя.

Однако пластиковые краны имеют значительно больше достоинств:

• себестоимость материалов невелика, и обработка полимеров проще, чем работа с металлом, поэтому пластиковая арматура дешевле металлической;
• химическая и биологическая инертность полимеров делает изделия из них устойчивыми к коррозии и образованию отложений на стенках и экологичными – в рабочую среду не попадает никаких токсичных веществ, во внутренностях арматуры не поселяются вредоносные микроорганизмы;
• срок службы шаровых кранов при правильной эксплуатации составляет не менее 50 лет;
• полимерная арматура подходит как для соединения труб из пластика, так и для соединения элементов трубопровода из разных материалов;
• благодаря простоте устройства шаровые краны легко устанавливаются и в дальнейшем не требуют обслуживания: уплотнители не теряют герметизирующих свойств, металлический шар запорного механизма не прикипает к пластиковому корпусу;
• полнопроходной шаровой элемент не уменьшает пропускную способность трубопровода;
• легкий пластик не требует усилий при транспортировке и установке, не оказывает нагрузки на трубопровод и крепежные элементы.

Рекомендуем ознакомиться: Как изготовить станок для прокатки металлической профильной трубы своими руками

Примерная цена

Стоимость затвора определяется материалом, качеством изготовления, техническими характеристиками и производителем.

Полиэтиленовый кран (ПНД) для полива можно приобрести за 35 рублей. Полипропиленовое устройство в систему отопления – за 290 рублей, брендовые будут стоить в 2 раза дороже.

Правила монтажа и эксплуатации крана

Перед монтажом важно убедиться, что выбранное изделие по всем вышеуказанным параметрам подходит к данной системе трубопровода.

Шаг резьбы на трубе и затворном устройстве должен совпадать.

Место для установки запорного изделия выбирают таким образом, чтобы оно предоставляло свободный доступ к управлению рукояткой.

В постоянном обслуживании прибор не нуждается.

Необходимые инструменты и материалы

Комплект для установки включает набор ключей, сварочный аппарат.

Из материалов необходимо приобрести сам клапан, фум ленту или паклю, сантехническую пасту.

Ход работ

Определяют место под установку устройства. Оно должно давать возможность легко управлять краном.

Затвор присоединяется к трубе, как правило, методом сварки. Перед пайкой все тщательно размечают.

Вторую сторону присоединяют через муфту с американкой.

Компрессионные устройства присоединятся проще. Надо только зачистить и обрезать под фаску конец трубы, надеваемый на цангу. Затем её вставляют до упора и накручивают обжимную гайку.

Металлопластик или полипропилен

Соединение полипропиленовых труб
Современное сантехническое оборудование это, в первую очередь, пятислойные трубы из металлопластика, завоевавшие особую популярность благодаря своим многочисленным преимуществам перед другими типами труб:

• уплотненному внутреннему слою полиэтилена;
• эластичной алюминиевой прослойке трубы, сохраняющей заданную при монтаже форму и конфигурацию;
• соединению внутреннего и наружного слоев полиэтилена трубы с ее алюминиевой прослойкой с помощью клея;
• прочному слою антикоррозийного полимера;
• не обязательному соблюдению точных расчетных размеров при монтаже труб из металлопластика.

При монтаже сантехнического оборудования применяют и другой тип труб — полипропиленовые трубы. Их преимущества перед металлопластиковыми экономическая выгода (полипропиленовые трубы как минимум втрое дешевле), а также простота монтажа. Их без особой сложности можно соединять даже с металлическими трубами.

Особенности эксплуатации

Шаровый пластиковый кран обязательно прокручивают ежемесячно, чтобы шар не прикипал к стенкам корпуса.

Шарнирные затворы рассчитаны только на запорные функции. Если ими начать регулировать расход воды, они быстро сломаются. Для регулировки течения потока приобретают и устанавливают вентили или устройства с регулировочными функциями.

Для удобства присоединения клапана к отопительным приборам разработан специальный разъемный узел – муфта с накидной гайкой, называемая американка.

Разновидности соединений типа «американка»

Американкой это запорно-регулирующее устройство стали называть из-за станков, которые в 40-50-х годах прошлого века стали поступать из Америки в СССР.

В конструкции поставляемого оборудования были подобные соединения. Устройства быстро вошли в обиход и в других сферах промышленности, и в быту. В среде специалистов устройство стали называть «американкой» наподобие того, как углошлифовальную машину назвали «болгаркой».

Классификация запорной арматуры основывается на внутреннем исполнении и модификации внешних элементов. По форме корпуса устройства делятся на прямые и угловые:

• Первые – это самые простые приспособления, которые устанавливаются на прямом участке водопровода. Угловые модели предназначены для монтажа в стеснённых условиях, например, в местах поворота трубы под прямым углом возле стены или другого препятствия.
• Тип поворотного механизма – вентиля – позволяет разделить краны-американки на рычаговые и лепестковые. Рычаги в качестве поворотного механизма устанавливаются на трубах малого диаметра и позволяют снизить физическое усилие при повороте затвора. Лепестковые устройства имеют рабочий элемент в форме бабочки, которые обычно устанавливаются на участках с большим диаметром трубопровода. По исполнению американка делится на устройства с внутренней резьбой (ВВ), наружной резьбой (НР).

По размеру краны типа «американка» делятся на дюймовые (1”) и три четверти (3/4”) – это наиболее распространённые виды изделий для бытового применения. В промышленности используются более крупные запорные элементы — 1/2 и 2 дюйма. Эти краны соответствуют типовым размерам трубопроводной арматуры, используемой для установки сантехники.
