Максимальная длина канализационной трубы в частном доме

Септик – завершающая конструкция канализационной сети автономного типа. Выбор его места расположения выполняется с тщательным соблюдением всех действующих сегодня норм и правил.

При определении расстояния от дома до септика в расчет принимается целый перечень факторов, включая:

• границы участка
• расположение жилого дома и нежилых строений;
• нахождение источников воды;
• расположение растительности.

Все эти элементы способны повлиять на размеры наружной канализации, поэтому нашли свое отражение в нормативных источниках.

Что делать, если расстояния не хватает?

Как подобрать угол уклона – несколько возможных вариантов

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;
2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
3. Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.

На первый взгляд, излишне острый уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.

Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.

Для чего нужен уклон при строительстве канализации в частном доме?

Уклон нужен для того, чтобы излишки вод и грязи не скапливались в трубе. Если труба будет находиться под уклоном, то вода в ней будет идти самотеком, следовательно, и засоров практически не будет.

Если возможности сделать уклон нет, то придется прибегнуть к помощи специального насоса, который и будет «толкать» стоки по трубе. Но даже в таком случае могут возникнуть засоры. Что же делать в такой ситуации? Придется вызывать специалистов, если справиться самим будет уже невозможно. В редких случаях, если с засором не справится специальная техника, трубы приходится откапывать.

Нельзя допускать повороты наружной трубы, потому что прочистить ее быстро не всегда удается без помощи специалистов!

Если без поворота никак не обойтись, то специалисты рекомендуют сделать на его месте дополнительный (небольшой) канализационный колодец. При необходимости в него всегда можно будет проникнуть без особых проблем. С помощью данной хитрости можно будет проложить канализацию даже на самом «застроенном» участке.

Зачем вообще нужен угол уклона трубы?

Использование угла наклона канализационной трубы обязательно использовать для того, чтобы лишить себя следующих проблем:

1. При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;
2. Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;
3. Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Видео по теме:

Уклоны канализации и их способы выставления:

Как выбрать правильный уклон канализации:

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.

Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

Глубина прокладки канализационной трубы

На какой глубине прокладывать канализацию? Этим вопросом задавался каждый, кто имел дело с канализационными системами. Глубина прокладки трубы зависит непосредственно от глубины канализационной системы (септика или выгребной ямы). Глубина септика стандартных размеров составляет примерно полтора метра. В котлован, а точнее на его дно, обычно заливают бетонную или цементную «подушку», чтобы септик не навредил грунтовым водам и не треснул под тяжестью земной поверхности.

Зависимость глубины трубы от местности

Глубина канализационной трубы напрямую зависит от местности, в которой вы живете. В теплом климате в южной части Российской Федерации заглубление труб, как правило, не делается на большое расстояние от поверхности. Будет вполне достаточно 50 сантиметров. В средних широтах России трубопровод необходимо будет закопать на 70-90 сантиметров. Особенно данная норма должна учитываться, если траншей (трубы) залегают под дорогами, то есть в тех местах, где снег будет постоянно чиститься. Земля в таких местах промерзает глубже, чем в местах со снегом. На севере России минимальная глубина заложения канализации должна составлять 2-3.5 метров.

Главное правило – нельзя использовать изгибы в трубах, иначе постоянно будут возникать засоры.

Как выбрать уклон

Чтобы определить какой должен быть минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений. Например, информация в справочниках представлена вот в таком виде как на рисунках ниже:

Таблица: необходимые уклоны и диаметры труб для слива Таблица: уклоны отводных труб в квартире

Минимальный и максимальный уклон канализации на 1 метр погонный по СНиПу

Ниже представлена картинка, на которой показаны, минимальные уклоны в зависимости от диаметра на 1 метр погонный трубы. Например, мы видим, что для трубы диаметром 110 – угол уклона 20 мм, а для диаметра 160 мм – уже 8 мм и так далее. Запомните правило: чем больше диаметр трубы, тем меньше угол уклона.

Примеры минимальных уклонов канализации на 1 метр по СНиП в зависимости от диаметра трубы

Например, уклон для трубы диаметром до 50 мм и длиною 1 метр нужен 0,03 м. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы.

Уклон канализационной трубы 110 мм для наружной канализации

Предположим, нужно рассчитать оптимальный уклон для распространенной трубы 110 мм, которая используется в основном в системах наружной канализации. Согласно ГОСТ уклон для трубы диаметром 110 мм составляет 0,02 м на 1 метр погонный.

Автономные системы канализации

Автономные системы канализации бывают трех основных видов:

1. Выгребная яма – все стоки уходят непосредственно в грунт;
2. Накопительная емкость – канализационные стоки скапливаются в специальной емкости, а затем выкачиваются ассенизаторской машиной;
3. Септик – стоки перед тем как попасть в грунт проходят стадию отчистки, в результате которой стоки отчищаются на 80-90%.

Рассмотрим все плюсы и минусы вышеперечисленных автономных систем канализации.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

• Н – уровень воды в трубе;
• D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа – Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3

Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал – пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

• К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
• V — скорость движения жидкости (минимально берем 0,7 м/с);
• √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
6. Перед работой нужно обязательно составлять план.

Совет от эксперта:

Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном.

Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Накопительная емкость

Емкость для канализационных стоков
Накопительная емкость представляет собой полностью герметичную емкость, в которой канализационные стоки никуда не уходят, а при заполнении емкости выкачиваются ассенизаторской машиной.

Поступившие в емкость канализационные стоки разделяются на три слоя:

1. Первый слой — самый нижний, представляет собой твердые органические отходы, которые в результате жизнедеятельности анаэробных бактерий (бактерии, которые размножаются в бескислородной среде) превращаются в ил;
2. Второй слой – представляет собой осветленную воду, которая образуется после оседания всех твердых частиц;
3. Третий слой – жировой, представляет собой скопление жировых отходов и других частиц легче воды. Жировой слой образует воздухонепроницаемую корку, создавая для анаэробных бактерий благоприятную среду для размножения.

Как и в случае с выгребной ямой, стенки накопительной емкости могут быть выполнены из кирпича, монолитного железобетона, железобетонных колец или цельной пластиковой емкости. Особое внимание следует уделить герметизации стенок и дна, т.к. емкость может быть размещена ниже уровня грунтовых вод. А за загрязнение грунтовых вод и отравление окружающей среды человек может понести уголовную ответственность.

Канализационный колодец из кирпича (круглого сечения) Канализационный колодец (квадратного сечения)

Накопительная емкость из кирпича герметизируется следующим образом: внутренняя и внешняя поверхность кирпичной кладки штукатурится цементно-песчаным раствором в соотношении 1:1 или 1:2. При этом марка цемента должна быть не менее М400, а песок должен быть просеян. В некоторых случаях для повышения гидроизоляционных свойств в цементно-песчаный раствор добавляют жидкое стекло, хлорное железо, алюминат натрия или раствор церезита.

Гидроизоляция канализационного колодца из железобетонных колец

Герметизация накопительной емкости из железобетонных колец осуществляется следующим образом: места стыков расширяются перфоратором и замазываются цементно-песчаным раствором с добавлением жидкого стекла, как описывалось выше. Обработать стыки нужно, как снаружи, так и внутри колец. Затем наружная поверхность колец гидроизолируется рубероидом на битумной мастике. Это позволит избежать затопление емкости во время сильных ливней, когда уровень грунтовых вод достигает своего пикового уровня. Также следует гидроизолировать внутреннюю поверхность колец битумом или проникающими глубоко в структуру бетона гидроизоляционными составами.

Герметизация накопительной емкости из монолитного железобетона осуществляется также, как и герметизация емкости из ж/б колец: на наружную поверхность монолитного железобетона приклеивается рубероид на битумной мастике, а внутри стенки и дно обмазываются битумом, либо специальными гидроизоляционными составами.

Пластиковая емкость для сбора канализационных стоков

Цельная пластиковая емкость, изготовленная из стеклопластика или полиэтилена не нуждается в дополнительной герметизации. Стенки такой емкости абсолютно герметичны и не подвержены коррозии или гниению. Как правило пластиковые емкости используют для сбора канализационных стоков с последующей откачкой ассенизаторской машиной, либо в качестве очистного сооружения (септика), соединяя две емкости переливной трубой.

На многих интернет-ресурсах советуют производить наружную гидроизоляцию накопительных емкостей при помощи глины (глиняных замков). Но такой способ герметизации только усугубит ситуацию, т.к. зимой насыщенная водой глина значительно расширится в объеме, что создаст на стенки емкости избыточное давление, которое приведет к образованию трещин на стенках. Весной, когда глина растает и уменьшится в объеме произойдет обратный процесс, между глиной стенками емкости образуется свободное пространство, в которое будут попадать дождевые стоки, а это еще больше усугубит ситуацию зимой.

Дно накопительной емкости в случае, если стенки выполнены из монолитного железобетона или кирпича, выполняется из монолитного железобетона. Соотношение ингредиентов должно быть следующим: 1 часть цемента, 2 части песка, 1 часть щебня или гравия. Такой фундамент набирает необходимую прочность около 7 дней. А чтобы за 7 дней бетон не пересох и не растрескался после заливки его поливают водой и накрывают полиэтиленовой пленкой.

Если стенки накопительной емкости выполняются из железобетонных колец, то целесообразней сразу заказать на заводе железобетонное дно соответствующего диаметра.

Официальные нормативы

Существуют официальные нормативы необходимого уклона труб, прописанные в СНиП 2.04.01-85 пункт 18.2. Этот пункт содержит информацию касательно обустройства канализационной системы внутри дома и до колодцев, которые располагаются не более чем в 12 метрах от дома. Согласно этим данным уклон канализационных труб не превышает 2 см на погонный метр в случае, если диаметр трубы достигает 100 мм, и 3 см на метр при диаметре около 50 мм. Впрочем, на небольших участках угол наклона не имеет значения, потому по территории кухни, например, или ванны от одной конструкции до другой вполне можно обойтись без наклона в принципе.

Для уличной сети канализационных систем в нормативах указаны необходимые 2 см наклона, которые являются стандартными. Однако для бытовой или производственной канализационной сети на территории квартала или производства допустимы 1,5 см наклона. Снижение этого параметра возможно в зависимости от минимальной скорости движения сточных вод, которые допустимы на выбранном участке. Обычно они применяются для более широких труб, поскольку там это целесообразно.

Оптимальная длина канализации от дома до септика

Добрый вечер! У меня такая проблема: купил септик (бетонный) на фирме, заверившей меня,что успешности его монтажа. Когда поставили увидели, что имеем от дома до септика 34м и перепад высоты между выходом сливной канализационной трубы и входной в септик 232см. Т.е. соблюдая норму уклона в 2см на 1 м мы приходим на 164см выше входного в септик отверстия. О способах решения вопроса сотрудники фирмы не сошлись во мнении меж собой, со мной и мы расстались. Из того, что я узнал просматриваются такие варианты с учетом, что 2 ревизионных колодца нужны. 1) 3 ступеньки на спуск по 55 см в каждой -отвод на 45гр.-труба длиной 45см- отвод на 45гр. и между ними по 12 м с уклоном 2см. 2) Один длинный участок в 15м с уклоном 8см и далее 19м по 2см. 3) Вертикальную кан.трубу дома опустить еще на 1м, вывести ее значительно ниже фундамента и двумя ступенями по 30см придти на уровень септика. 4) Углублять септик при УГВ 0,9 крайне не хотелось бы.

Убедительно просил бы совета о выборе схемы канализации меж домом и септиком. Кузьмин Владислав

Ситуация, действительно, немного запутанная, и не удивительно, что «сотрудники фирмы не сошлись во мнении меж собой». Но на самом деле всё не так уж сложно и никакой серьёзной проблемы мы не усматриваем. Нужно только разобраться:

Для начала давайте попытаемся понять, о какой именно канализации вообще идёт речь. Труба от дома до септика расположена снаружи здания. Кто-нибудь вам обязательно скажет, что необходимо руководствоваться СП 32.13330.2012 «Канализация. Наружные сети и сооружения». Однако следует глянуть, что написано в самом начале СП:

Является ли труба от жилого дома к септику элементом городской канализации? Скорее нет, чем да

Является ли труба от жилого дома к септику элементом городской канализации? Скорее нет, чем да.Зададимся вопросом, какие же типы наружной канализации рассматривает упомянутое СП:

Как видим, рассматривается уличная, внутриквартальная, бытовая и производственная канализация

Распространяется ли действие упомянутых СП на участок трубы от дома до септика? Скорее да, чем нет. Но однозначного ответа на этот вопрос вам не даст даже специалист. Тем более, что, по правилам, минимальный диаметр труб для наружных сетей — 150 мм. Если исходить из отечественных нормативов, трубы 110 мм нельзя использовать на улице. Тем не менее, такие трубы производят и собранные из них сети успешно эксплуатируют. Речь, конечно же, не об общих поселковых магистралях, а о придомовых участках трубопроводов.Так как в правилах по устройству наружных канализационных сетей нет чётких указаний по поводу устройства трубопровода от жилого дома до локального очистного сооружения, предлагаем ориентироваться как на нормы, так и на здравый смысл. Вы пишете: «…соблюдая норму уклона в 2см на 1 м…» Но такая «норма уклона» в правилах отсутствует. Обратимся к уже известным нам СП 32.13330.2012:

Как видим, СП чётко оговаривает только минимальный уклон наружной канализации. Причём для трубы диаметром 110 мм (скорее всего, именно её вы и будете использовать) это значение вообще не установлено

О максимальном уклоне для наружных самотёчных сетей в СП вообще ничего не говорится, а оптимальный уклон предлагается определять расчётом по довольно сложной формуле. Мы не знаем необходимых для определения точной цифры параметров вашей канализационной сети. Да и не считаем расчёт строго необходимым, ведь 34 метра — это не такое уж большое расстояние, а объём стоков не будет большим и постоянным. В большинстве случаев оптимальным расчётным значением уклонов городских хозяйственно-бытовых канализационных сетей является величина в 0,02-0,03 (2-3 см на метр). Однако уклон может быть существенно большим без ущерба для функционирования трубопровода. Как определить максимальный уклон для наружной канализации, если в соответствующем СП об этом нет ни слова? Предлагаем обратиться к старому доброму СНиП 2.04.01-85 «Внутренний водопровод и канализация». Будем исходить из того, что гидравлика протекающих нечистот схожа как внутри, так и снаружи дома. В СНиП прописано значение максимально допустимого уклона — 15% для всех диаметров труб. Правда, из актуализированной его редакции СП 30.13330.2012 этот пункт исчез, остались лишь ограничения по минимальным значениям и расчётная формула для определения оптимального уклона

Минимальные уклоны для внутренних сетей в зависимости от диаметра труб. Меньше нельзя, больше — можно. Но в меру

Итак, 15% — уклон, превышать который никак нельзя, в противном случае нерастворимые осадки не будут смываться и труба наверняка засорится. Посмотрим, что получается у вас: при длине 34 м перепад составляет 232 см. 232 : 34 = 6,82 см на метр длины. Больше, конечно, оптимальной величины, но значительно меньше критической. На наш взгляд, ничего страшного не случится, если проложить трубу от дома к септику под уклоном 0,07 (7 см на метр). Про колодцы. Вы пишете: «2 ревизионных колодца нужны». Заглянем в нормы:

Это требования для наружных сетей. Как видим, для трубы диаметром 150 мм при длине 34 м в колодце нет необходимости

Правила для внутренних сетей. Для трубопроводов диаметром 110 мм требуется одна ревизия на 20 м

Итого: если будете использовать трубу диаметром 110 мм и на пути к септику нет резких поворотов, нужна лишь одна ревизия поближе к середине трассы. Причём именно ревизия, для промывки/прочистки. Сооружать полноценный бетонный колодец с люком не обязательно. Если вы всё же решите укладывать трубы с рекомендуемым уклоном в 0,02, перепад по высоте можно сделать в единственном ревизионном колодце. Что касается применения для поворота фитингов под 45º — тут вы совершенно правы, использовать повороты 87º нельзя. При укладке труб под малым уклоном следует обратить пристальное внимание на строгое его соблюдение. Не допускается уменьшение уклона ниже минимально допустимых значений. Грунт или подсыпка, на который укладываются трубы, должен быть тщательно утрамбованным. Иначе, в случае его проседания, могут образоваться участки с обратным или нулевым уклоном. Даже небольшая лужица в трубе довольно быстро превратится в постоянный засор. Кстати, надёжно проложить канализацию под уклоном в 0,02 сложнее, чем под 0,07.

В ходе прокладки канализации от дома к септику следует внимательно следить за равномерностью принятого уклона. Нельзя допускать прогибов, на которых уклон был бы меньше положенного

Многие люди на дачных участках и загородных домов используют в качестве очистительных сооружений септик, но не все знают, какая конструкция им требуется и как вообще работает система.

Так что такое – автономная канализация септик в частном доме и как она работает?

Септик – это специальное очистительное сооружение ( канализация для загородного дома ), которое работает без потребления электроэнергии, где сточные воды перерабатываются в отстойнике, система подземной фильтрации производит разложение без доступа кислорода.

Очистительное сооружение может располагаться до 20 метров от здания, грязная вода по отводам поступает в общую емкость. Элементы, которые не могут раствориться остаются на дне, а с помощью анаэробных бактерий водная часть начинает бродить. Во время жизнедеятельности бактерий происходит выделение метана, для его отвода используют трубу, установленную на 1-2 метра выше крыши здания.

От 50 до 75 составляет процент очистки воды, после чего не до конца очищенная жидкость вытекает в грунт для окончательной очистки. Нерастворимый осадок, скапливающийся на дне септика, вычищается насосом ассенизационной машины. В зависимости от интенсивности использования, чистку конструкции требуется проводить от 1 раза в месяц.

Для улучшения качества сточных вод устанавливают в систему специализированный биофильтр, самый распространенный вариант из керамзита.

Здесь сточные воды могут очищаться и аэробным способом, то есть с применением кислорода. Перед тем как вода попадет в биофильтр, она осветляется. После, анаэробные бактерии расщепляют примеси, превращая в ил, получившийся осадок на фильтре через определенный срок требуется убирать.

Процент очистки воды в такой конструкции значительно выше и составляет около 90 %. Как вода будет очищена, она поступает в колодец для переработки оставшихся примесей с помощью аэробных бактерий и кислорода. В этом взаимодействии окончательно разлагаются все элементы. Для полной очистки жидкости следующей стадией будет спуск воды в почву.

Самым распространенным и действенным методом очистки сточных вод – это подземная фильтрация. Для обустройства системы на местности потребуется слои фильтрующего песка.

Конструкция изготавливается из труб с небольшими отверстиями, по периметру обложенных щебнем. Такая система очистки имеет небольшую пропускную способность и подходит для использования семей из 2-3 человек.

Для увеличения объемов используют дополнительные фильтрующие слои из гравия и песка, с применением дополнительных очистительных траншей.

Очистительные системы разделяются по принципу действия:

• с почвенной фильтрацией;
• с биологической очисткой;
• накопительные.

Септики делятся по материалу для изготовления конструкций:

• пластиковые;
• кирпичные;
• железобетонные кольца;
• металлические.

Конструкции различаются по способу установке и формы:

Устанавливаться очистительные сооружения могут как на поверхности земли, так и под землей.

Какой насос оптимален для водоснабжения из колодца?

Подвесной унитаз – новое решение для туалета.

Выбор определенного вида конструкции зависит от интенсивности использования, и будет требоваться расчет ежедневной пропускной способности.

Чистка септика происходит с помощью насоса ассенизаторской машины.

Накопительный септик представлен в виде емкости, где собираются сточные воды, поступающие из здания. Принцип работы устройства прост, вся поступающая масса делится на тяжелые фракции, которые оседают на дне и нетяжелые примеси, всплывающие наверх.

В современных очистительных устройствах жидкость сохраняется в емкости до момента этапа очистки. Емкости по мере их наполнения чистят с использованием насоса спецтехники. Главное достоинство конструкции – это простота использования, а недостатком считается нужда в постоянной чистке во время эксплуатации.

Устройства накопительного типа рекомендуется применять в зданиях, не предназначенных для проживания круглый год, к примеру, на дачных участках. Когда происходит выбор септика, для бесперебойной эксплуатации требуется учитывать такие факторы:

• лучше выбрать емкость большого объема, в последующем это позволить сократить расходы на услугах ассенизаторской бригады;
• конструкция емкости должна быть изготовлена из высокопрочного материала, чтобы во время эксплуатации под давлением грунта емкость не повредилась.

Если в загородном доме планируется постоянное проживание, то лучше выбрать переливную конструкцию септика, здесь происходит не просто слив жидкости, но и очистка. С помощью такого устройства вызывать ассенизаторскую машину придется максимум 3 раза в год.

Чтобы увеличить срок между чистками емкости также используются бактерии для септиков, с помощью их можно значительно понизить массу неразложившихся частиц.

Достоинства очистительной системы:

• септик прост в обслуживании и в использовании;
• очистка сточных вод;
• экономия средств на услугах ассенизаторской спецтехники

Установку очистительной конструкции нельзя производить на глиняной местности. Минусом этого вида септика, что нельзя будет произвести функциональное поле фильтрации, если близко к поверхности располагаются грунтовые воды, а также нельзя производить установку на глиняной почве.

Строительство септика своими руками происходит в несколько этапов.

Чтобы вырыть котлован правильных параметров требуется точно рассчитать ежедневный объем слива сточных вод, увеличить полученные данные в 3 раза с 20 % запасом. Объем первой камеры септика равен объему стока. 30% объема от первой камеры, составляет вторая. Приблизительная глубина ямы 2,5 метра, здесь требуется брать в расчет состав земли, где устанавливается очистительное сооружение.

От днища 1-ой камеры на 80 см должна располагаться нижняя кромка трубы слива.

Здесь будет рассмотрено возведение бетонного септика, также можно применять пластиковые емкости, железобетонные емкости и другой материал.

Строительство опалубки происходит по параметрам будущего септика, то есть заливка происходит на две части. В качестве перегородки используется 10 см тройник. Верхний край на 2-5 см устанавливается ниже трубы слива.

Заливка делается несколькими слоями, все утрамбовывается, укрепляется камнем. После заливки очередного слоя дается время на полное высыхание. Требуется не забыть про отверстие под сливную трубу. Перегородка заливается в тот же момент, что и стены. В итоге образуется цельная конструкция. Любой металл используется под армирование, а для разбавления цемента мелкий щебень или гравий.

После строительства стенок на 3-4 дня конструкция септика оставляется до полного высыхания, чтобы бетон набрал свою максимальную прочность. Септика закрывается деревянным сделанным настилом.

Металлическая арматура устанавливается сверху, при необходимости в некоторых местах можно прибить гвоздями.

В одну доску шириной устанавливается опалубка по периметру очистительного устройства. Вентиляционная труба 5-10 см устанавливается в перекрытие 2-ой камеры, на 2-3 метра она должна быть выше уровня земли, в перекрытии 1-ой камеры требуется оставить разъем под люк.

Крышка заливается бетоном 15 см слоем, наполнителем служит щебень. После полного высыхания бетона, поверхность крышки полностью засыпается землей, полученный участок используется для своих нужд.

Если конструкцию септика в 1-ой камере произвести с глухим днищем, а во 2-ую уложить слой щебня, то почвенная доочистка не понадобится, здесь главное, правильно высчитать нужный объем.

Процесс монтажа канализации-септика в частном доме своими руками показан на видео:

Как можно было увидеть, в строительстве автономной канализации нет ничего сложного, но это дело требует особого подхода и ответственности. Весь процесс переработки выполняется бактериями, а мы создаем все условия для их жизнедеятельности.

На строительном рынке представлено множество конструкций септиков, которые можно использовать практически во всех условиях, даже в случаях глинистой почвы или близком протекании к поверхности подземных вод. Существуют очистительные сооружения, где фильтрации сточных вод происходит до 100%, и поэтому сброс жидкости может происходить в реки, озера или на грунт.

Как обустроить трассу на наклонном участке

Важнейшим моментом обустройства канализационных систем является вопрос прокладывания трассы на участках, которые имеют природный уклон. Ведь на ровном участке уклон с нужным углом сделать нет никакой проблемы, а вот на склонах имеется целый ряд трудностей! Если проложить трубу просто параллельно участку земли, имеющему склон, то соблюсти необходимый правильный уклон невозможно, и это приводит к образованию засоров на участке трубы.

В этом случае требуется внимательно продумать подробный план обустройства канализационной сети, чтобы соблюдать уклон, предусмотренный нормативами. Иногда это требует очень серьезных земляных работ, поскольку приходится заглублять конструкции на более внушительную глубину. Только так в некоторых случаях возможно сохранить правильный угол наклона, чтобы не было в итоге различного рода проблем.

Что делать, если расстояния не хватает?

Не каждый владелец загородного домостроения или дачи может похвастаться большими размерами собственного земельного участка. Поэтому при создании канализационной системы, для внешней части которой используются хорошо заметные, яркие рыжие трубы, часто возникает ситуация, когда предусмотренную нормативами дистанцию отмерить невозможно.

Но даже в таком случае пренебрежение правилами является недопустимым. Проблему можно решить поиском другого варианта обустройства канализационной выводящей системы.

К примеру, можно выбрать установку накопительного септика – оборудования в виде монолитного резервуара, которому необходима периодическая очистка от иловых наслоений. Либо потратиться на установку ЛОС, в котором осуществляется полный цикл водоочистки, за сет чего использование индивидуальной сливной канализации становится простым.

Как сделать правильный уклон

Проложить трубу, не нарушая требований СНиП, возможно при помощи строительного уровня с длиной 1 метр. Расположив уровень над трубой так, чтобы один конец упирался в трубу, а другой имел с трубой зазор 2 см (если говорить о трубе в 110 см диаметром), можно достаточно точно соблюсти все необходимые требования.

Под давлением тяжести грунта труба вполне может менять положение, и для того, чтобы это не произошло, нужно хорошенько обсыпать песком трубу и утрамбовать ее (для этого достаточно просто полить водой песок вокруг трубы). Это позволяет избежать в итоге риска, что труба изменит угол наклона при подвижках грунта. Важно помнить, что осадка грунта в выкопанной траншее неизбежна, а, значит, подвижки обязательно будут!

Система вентиляции сети

Чтобы от канализации не исходил неприятный запах, следует оборудовать вентиляционную систему. Ее монтируют вместе со стояками. Чтобы не допустить ошибок, изучите строительные нормы. Вентиляционная труба должна возвышаться над кровлей, чтобы крыша и порывы ветра не мешали отведению воздуха. На конце трубы должен быть специальный зонтик.

Оборудовать канализационную систему следует с учетом строительных норм и правил. В противном случае, если требования СНиП не будут соблюдены, окружающая территория и близлежащие водоемы будут загрязнены из-за неправильного функционирования автономного очистного сооружения. Кроме того, проживание в доме станет некомфортным.

;

Канализация

Эта статья была вам полезна? Поделитесь ей с друзьями:

Какие виды труб использовать для укладки в землю

Укладывая канализационные трубы в землю, стоит знать, что тут не подходят те же трубы, которые были изначально предназначены для создания сети внутри помещений. Тяжелые слои грунта постепенно способны нанести серьезные деформации стенкам труб, сплющивая их, что может привести даже к абсолютному перекрытию трассы. Одним из самых неприятных последствий будет то, что придется полностью переделывать всю работу, что особенно некстати на уже благоустроенных участках возле дома, когда земляные работы просто уже невозможны или нежелательны. Кроме того, ситуация грозит стать критической, и работы потребуются максимально срочно, поскольку использовать канализационную систему будет нельзя во избежание других проблем.

Для наружных работ применяют трубы с толщиной стеной не менее 3,2 мм, чтобы они могли выдержать соответствующую нагрузку. Обычно они имеют рыжую окраску, но иногда встречаются варианты серого или насыщенного черного цвета. Именно такие трубы следует укладывать в подземные конструкции, чтобы они выдержали тяжесть насыпанной поверх труб земли.

Септик и водопроводные трубы

Еще один критерий, который поможет определить, на каком расстоянии от дома делать септик. Очень важно не допустить даже маленькой утечки в питьевую воду. Поэтому автономная канализация должна находиться как можно дальше от обычных водопроводных труб. В случае утечки необходимо сразу прекратить использование воды в мытье посуды, готовке и личной гигиене. Дабы избежать преждевременных проблем и ошибок, лучше выполнить все по заявленным стандартам. Общие рекомендации гласят, что лучше вести трубопровод автономной канализации отдельно. Расстояние должно занимать более 10 метров. Такой способ поможет уберечь себя от лишних болезней.

Схема размещения водопроводных и канализационных труб Схема размещения водопроводных и канализационных труб Источник dobrostroy54.ru

Очевидно, что септик – это довольно опасное сооружение, к которому нужно отнестись со всей серьезностью. Если пренебречь основными правилами по эксплуатации, то легко можно лишиться денег, свободного времени, а самое главное здоровья. Необходимо точно спланировать постройку, и провести соответствующие расчеты. Лучше, если расстояние от септика до дома будет вычислено в специальном бюро. Даже если монтаж планируется собственноручный. Впрочем, для правильной установки и покупки требуются определенные умения.

Для монтажа септика лучше воспользоваться услугами мастеров Источник vi.decorexpro.com

Осуществление прочистки на трассе

В ситуации, когда автономные канализационные системы располагаются от дома на расстоянии больше 15 метров, то согласно СНиП, требуется оборудование различных смотровых колодцев или прочисток. Специальные такие ревизионные колодцы стоит устанавливать на каждых 15 метрах трубы, или даже на каждых 10 метрах, если речь идет о прямолинейных ровных участках.

Смотровые специальные колодцы для целой сети канализационных труб с диаметром 100 мм и более устанавливают обычно на участках трубопровода, где имеются повороты схемы или изменения наклонов, а также соединения ответвлений или труб разного диаметра. Это увеличит уровень надежности всей системы, а также упростит контроль за работой системы и использование канализации.

При обустройстве коммуникаций возникают разные вопросы, например, как выбрать диаметр трубы для канализации в частном доме. Именно этот параметр определяет, как будет функционировать вся система отведения бытовых стоков.

Элементы внешней канализации

Монтировать наружную канализационную систему достаточно сложно, поскольку она состоит из множества поворотов, смотровых люков, уклонов, резервуаров. Оборудовать такую систему следует с учетом строительных норм канализации, придерживаясь техники безопасности.

Магистраль включает в себя следующие составляющие:

1. Трубы разной длины и сечения.

2. Колодец: один или несколько. Колодцы могут быть:

• ревизионные;
• дренажные;
• перепадные;
• поворотные.

3. Выпуски и приемники, чтобы стоки могли попасть в накопительный резервуар.

4. ЛОС (локальное очистное сооружение): септик или аэрационная установка. То, сколько их должно быть, указано в строительных нормах канализации. После фильтрации сточные воды просачиваются в почву или попадают в реки, озера. Также их можно использовать в технических целях, поливать садовые растения.

Важно! Канализационная система автономного типа не может функционировать без септика либо аэрационной установки.

5. Насосная станция. Их монтируют в некоторых случаях, если необходимо осуществлять подачу сточных вод для фильтрации частями.

Как выбрать септик для загородного дома:

6. Детали, которые помогают канализации нормально функционировать, например монтажное оборудование.

Виды и использование

Канализационная система отводит большое количество жидкости, в которой могут содержаться крупные частицы. Поэтому здесь рекомендованы к применению трубные изделия сечением от 50 до 110 мм.

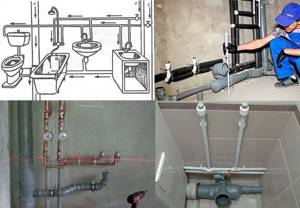

Трубопровод меньшего сечения подходит для создания внутренней сети. Сюда входят отводы от бытовых приборов и сантехнического оборудования.

Трубопровода общего вывода канализации собирают из элементов большого размера. Чаще всего монтаж осуществляется через унитаз. Это объясняется несколькими причинами:

• Из сливного бачка унитаза одновременно сливается большое количество воды.
• Через унитаз проходят отходы большого размера, что может стать причиной засорения узкого трубопровода.

Материалы для наружного типа канализации

Чтобы наружная канализация работала без перебоев, важно правильно выбрать материалы для трубопровода и других элементов системы. Сточные воды содержат в себе средства бытовой химии, поэтому материалы труб должны быть устойчивы к агрессивной среде.

Обратите внимание! В большинстве случаев при монтаже наружной магистрали применяются трубы из полимеров.

Выбирайте современные материалы, например:

• поливинилхлорид;
• полипропилен;
• полиэтилен;
• чугун;
• сталь.

Специалисты рекомендуют монтировать наружную автономную канализационную систему из полимерных материалов, например пластика. Устанавливать трубы из металла будет проблематично.

Однако, когда трубопровод прокладывается открытым способом, изделия из полиэтилена нельзя использовать, поскольку данный материал под воздействием ультрафиолета изменяет свои характеристики и портится. Если нет возможности приобрести трубы из другого материла, необходимо монтировать защитный кожух. В его роли могут выступать старые стальные трубы.

Наиболее прочными являются трубы из поливинилхлорида. Этот материал бюджетный, не боится воздействия солнечного света. Монтировать такой трубопровод относительно легко, особенно если сравнивать со стальными трубами. ПВХ-трубы выпускаются с разным соотношением диаметра, длины и толщины стенок. Характеристики изделий содержатся в специальной таблице. Трубопровод из данного материала подойдет как для напорной, так и безнапорной канализации.

Важно! Безнапорный трубопровод монтируется в самотечных магистралях.

Если канализация безнапорная, можно монтировать ПВХ-трубы для наружной магистрали (под наклоном). Однако скорость течения сточных вод должна быть не более 8 м/сек.

Когда нечистоты удаляются за счет работы насоса, потребуются напорные трубы из поливинилхлорида. Их рабочее давление составляет 10 атмосфер и более.

Гофрированные изделия из ПВХ применяются для прокладки сложных трасс. Во время монтажа нет необходимости использовать специальную технику и оборудование. Такие трубы подходят для создания как напорных, так и безнапорных магистралей. Чтобы определить, какое должно быть сечение и толщина стенки изделия, следует воспользоваться таблицей.

В редких случаях можно сделать трубопровод из железобетона или асбестоцемента. Такие трубы подойдут, если канализационная система крупная и требуются изделия с большим диаметром. Из-за того что материал непрочный, он подходит для создания безнапорных сетей.

Основные параметры

При обустройстве канализации приходится осваивать много информации. Нужно знать, канализационные трубы для частного дома какой диаметр, а также основные параметры изделий для этой системы:

• Символ «Д» обозначает внутренний диаметр, его берут за основу при выборе элементов для отводящей системы частного дома.
• Буквами «ДУ» принято обозначать размер условного прохода. Этот параметр необходим при определении номинального значения внутреннего сечения трубы.
• При обозначении номинального сечения используются буквы «ДН».

Нормы, стандарты и требования при организации канализационной системы

Поскольку сточные воды перемещаются от дома к септику самотеком, важно уложить трубы под определенным углом, чтобы не возникали застои. Обычно уклон составляет от 2-х до 3 см на каждый метр трубопровода, но не меньше 1.5 см.

Также важно правильно подобрать диаметр, который зависит от типа трубы и от количества устройств, соединенных с системой очистки.

Рекомендации по подбору диаметра:

• Для подключения умывальника или биде – Ø32-40 мм,
• Для подключения мойки или ванны – Ø от 50 мм и больше,
• Для стояка или при подсоединении сразу нескольких элементов санитарно-технического оборудования – от 70-85 мм в диаметре,

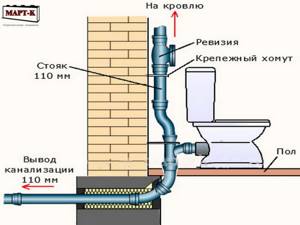

• Для подключения унитаза или для установки в качестве отводящей трубы, стояка – Ø100 мм и больше.

Важно! В неотапливаемом помещении или снаружи монтаж своими руками системы канализации обязательно подразумевает защиту труб от перегрева и промерзания. Для того, чтобы постоянная температура поддерживалась в интервале +5-+45С, трубы обычно минеральной ватой или другими видами теплоизоляции.

Что касается угла наклона, угол изменения в направлении прокладки трубопровода должен составлять более 90°, а вот те трубы, с помощью которых присоединяются к стояку различные сантехнические приборы, закрепляются под углом 45° и меньше.

Правила расчета

При решении вопроса, как рассчитать диаметр трубы для канализации в частном доме, за основу берут специальный нормативный документ. Здесь во внимание принимаются:

• Уклон трубопровода.
• Величина углов соединения горизонтальных участков со стояком и многое другое.

Отводящая система требует точных расчетов, но решение вопроса в частном домостроении должно быть более простым.

Диаметр канализационных труб для частного дома рассчитывают следующим образом:

• Дома с небольшим количеством сантехнического оборудования и бытовых приборов могут оборудоваться канализационными элементами на 10 см.
• Отвод водяных стоков с мелкими частицами выполняется изделиями размером 50 мм.
• Трубопроводы металлические и чугунные имеют шероховатую внутреннюю поверхность. Это чаще всего является причиной заиливания или засорения трубных участков. Сечение чугунных изделий для канализации должно быть больше, чем у аналогов из пластика.
• Стояк канализации многоэтажного дома должен иметь сечение 10-15 см.
• При установке нескольких канализационных стояков их соединение выполняется трубными отрезками на 200 мм. Это обеспечивает эффективную работу всей канализационной системы.

Особенности эксплуатации пластиковых трубопроводов

Канализационные ПВХ трубы 50 мм не нуждаются в создании тепличных условий для перевозки, хранения и эксплуатации.

При работе с этими изделиями нужно придерживаться нескольких правил:

1. Не использовать их для строительства пожарного водопровода.
2. Пилить заготовки только ручным инструменты. Болгарка может сильно оплавить их края. После распила края среза тщательно очищаются от заусениц.
3. Во избежание искривления хранить изделия нужно в горизонтальном положении.
4. Фрагменты будет легче состыковать, если резиновые прокладки смазать вазелином или силиконом.

Сборка канализационной системы является довольно простым делом, которое доступно даже новичку.

Как выбрать

Выбор канализационных составляющих элементов требует предварительного составления схемы трубопровода. На ней следует указать участки с максимальной и минимальной нагрузкой. Диаметр трубы для канализации в частном доме выбирается с учетом нескольких нюансов:

• Засоры всегда образуются в местах сужения, поэтому отводы канализационных стоков должны иметь одинаковый диаметр по всей длине. Горизонтальные участки системы, подводящиеся к общему стояку, должны иметь меньший внутренний просвет.
• Канализационные отводы 16-25 мм могут использоваться для жидкости без загрязнений. В частности речь идет о кондиционерах, осушителях или вентиляционных установках.
• При отведении загрязненной жидкости от стиральной или посудомоечной машины применяют трубное изделие на 2,5 см.
• Мойку на кухне подключают к общей сети сливами на 4 или 5 см. Это объясняется размером выходных патрубков и отверстий. Кроме того стоимость изделий большого размера на несколько порядков выше, они занимают больше места.
• Биде, раковина в санузле одновременно пропускают большое количество воды, поэтому лучше выбрать соединения на 40-50 мм.
• Ванна или душевая кабина могут присоединяться к общему сливу элементами 3,2-5 сантиметров. В случае с ванной это объясняется наличием в сливном отверстии специальной решетки. Она замедляет скорость потока уходящей воды. Что касается душевой кабинки, то из нее загрязненная жидкость стекает постепенно.
• Стоки из унитаза могут содержать большие частицы, поэтому отводящий трубопровод должен собираться из элементов сечением не меньше 11 см. Такой же размер рекомендуется использовать при установке канализационного стояка и фановой трубы.
• Участки трубопровода снаружи дома должны иметь сечение 160-260 мм.

Правильное решение вопроса, какой диаметр трубы выбрать для канализации в частном доме, обеспечивает эффективное отведение сточной жидкости из канализации.

Область применения

Применение пластиковых трубопроводов

Благодаря своим многочисленным достоинствам и разнообразным размерам, канализационные пластиковые трубы 50 мм имеют довольно широкий ареал применения.

По способу использования они подразделяются на такие категории:

1. Для строительства внутренней канализационной системы.
2. Для обустройства канализации внешнего типа.
3. Для создания системы отвода дождевых вод.
4. Для обустройства водонапорных систем.

Исходя из предназначения, стенки изделий имеют разную толщину и материал изготовления. Наиболее прочными являются те, что выпущены для напорных систем. Пластиковые трубы 50 мм для внутренних магистралей имеют наименьшую прочность, так как не испытывают сильного воздействия. Их используют для отвода сточных вод от кухонных моек, умывальников и ванн. Но, даже они имеют достаточную прочность, чтобы выдержать сильный удар или изгиб.

На заметку

: Для удобства пользования фрагменты для обустройства внешнего слива окрашивают в яркий оранжевый цвет. Это привлекает к ним внимание, что позволяет не допустить разрушения сливной системы.

Внутренние системы могут быть собраны из белого, черного и серого материала. Наиболее практичным является серый пластик. На его поверхности практически не видно пыли и царапин.

Для удобства пользования, при сборке канализационных систем применяются такие элементы:

• тройники для создания разветвленной магистрали;
• переходники для ввода пластиковых труб 50 мм в стояки 110 мм;
• муфты для соединения одинаковых фрагментов;
• углы для устройства поворотов магистрали;
• заглушки.

Фитинги имеют большую прочность, чем трубопроводные изделия. Для гарантированной изоляции может использоваться специальный клей и герметик. Учитывая то, что резиновые прокладки быстро выходят из строя, можно приобрести комплект запасных прокладок.

Полезные советы по эксплуатации

Для того, чтобы автономная система стока и очистки вод как можно реже засорялась и функционировала долго и качественно, достаточно придерживаться немногих простых правил эксплуатации:

1. Периодически рекомендуется проводить профилактическое промывание всех систем большими объемами горячей воды,
2. По возможности избегать смывания в канализационный сток жиров животного происхождения – они затвердевают при охлаждении и накапливаются на стенках труб,
3. Своевременно производить очистку септика – для септика КЛЁН очистка должна производиться не реже 1 раза в 2 года,
4. Обязательно использовать в ванне и раковинах защитные сетки мусор-улавливатели, чтобы волосы, грязь и прочие отходы не попадали в сток.

Теперь вы знаете все и даже больше про монтаж своими руками канализации. Удачи!

Штрафы за нарушения

За любые нарушения строительства или эксплуатации выгребной ямы законодательством Российской Федерации предусматривается штраф.

При этом его размер будет зависеть от серьезности нарушения, а также от количества ранее зафиксированных случаев игнорирования нормативных документов.

Схема суточного объёма стоков

Например, нормы предусматривают, что яма с фильтрующим дном может быть обустроена только в том случае, если суточный объем стоков не превышает 1 м3.

В противном случае хозяину земельного участка грозит штраф.

Его размер определит суд, потому как именно в судебном порядке будет решаться вопрос избрания меры наказания.

Но, следует понимать, что это серьезное нарушение экологических норм, поэтому размер штрафа может достичь нескольких тысяч рублей.

Колодец с фильтрующим дном

Если же жалоба поступила от соседей, обнаружен единичный факт нарушения правил эксплуатации выгребной ямы, то владельцу первым делом будет выписано предупреждение с настоятельной рекомендацией устранить проблему.

Если санитарные нормы эксплуатации выгребной ямы будут нарушаться и далее, есть риск получить штраф. Максимальный штраф за выгребную яму без дна составляет 500руб. (согласно КоАП РФ, Статья 6.3. Нарушение законодательства в области обеспечения санитарно-эпидемиологического благополучия населения).

При этом его размеры могут увеличиваться, особенно в тех случаях, когда владелец частного участка игнорирует предупреждения и штрафные санкции не первый раз.

Нужно следить за состоянием выгребной ямы

Помимо штрафа, который может достигать 500 рублей, суд может обязать переделать, перенести сливную яму или полностью ее устранить.

Это актуально в тех случаях, когда нарушено расстояние выгребной ямы от соседей по СНиП.

Ввиду этого, строительство лучше изначально проводить с учетом всех норм и расстояний.

Расположение выгребной ямы, схема
