Вывод канализационной трубы из дома особенности, требованияВывод канализационной трубы из дома особенности, требования

В сооружении наружной канализационной системы наиболее простой (но от этого не менее ответственной) работой является прокладка канализационных труб.
Для тех, кто решил монтировать внешнюю канализацию самостоятельно, обязательно нужно знать особенности укладки труб в грунт, а также принцип подбора строительных материалов, поэтому наша статья будет очень кстати.

Если же вас интересует размещение трубопровода в доме, стоит ознакомиться со статьей «Укладка канализационных труб».

Подбор материалов

Через систему внутренней канализации сточные воды выводятся из зданий и транспортируются посредством наружного трубопровода в очистные сооружения – центральные или локальные (септики).

Чтобы Ваша канализация справлялась со своими задачами эффективно, Вы обязательно должны знать, как проложить канализационные трубы на своем участке.

Для строительства внешней канализационной системы целесообразно использовать гладкие полимерные трубы оранжевого цвета:

  • полиэтиленовые (ПЭ);
  • полипропиленовые (ПП);
  • поливинилхлоридные (ПВХ).

Если глубина укладки значительная или на канализационные трубы предполагается воздействие динамической нагрузки (в случаях прохождения канализации под пешеходными и автомобильными дорогами), лучше предпочесть гофрированные двухслойные трубы из ПЭ или ПП.

Соединение полимерных труб происходит посредством фасонных изделий – переходников, муфт, отводов и др.

Чаще всего наружные канализационные трубопроводы сооружают из полимерных труб оранжевого цвета диаметром 110 мм.

Окрашивание труб в оранжевый указывает на их назначение – для наружной канализации, они более долговечные и прочные, нежели изделия серого цвета, используемые при строительстве внутренних трубопроводов.

Проложенные под землей трубы для внешней канализации менее подвержены коррозии, разрушениям и при укладке с верным уклоном не создают засоров благодаря гладкой структуре внутренней стенки. Максимальная допустимая глубина залегания таких труб в грунт – 3 м.

Нормы расстояния очистных сооружений на участке

Согласно СНиП, очистные сооружения и ямы должны располагаться на значительном расстоянии от дома, водоносной скважины и других инженерных объектов.

  • От жилого строения – не менее 5 м до септика, ЛОС, выгребной ямы, чтобы избежать попадания неприятного запаха в помещение. А также заранее предупредить возможные плачевные последствия влияния влажной среды на основание дома.
  • До скважины с водой – 30-50 м. Конечно, очень сложно соблюдать это правило, так как размеры участков весьма ограничены. Максимально удалить септик от водопровода все-таки нужно, на сколько это позволит техническая возможность.
  • До границ соседнего участка – минимально 2 м.
  • От коллектора до растений и деревьев – расположение 2-4 м, если корни дерева большие.

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

  • 3 ÷ 3,5 м – в северных регионах РФ;
  • 2,5 ÷ 3 – в средней полосе;
  • 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

При использовании труб 110-миллиметрового диаметра в почве выкапываются углубления шириной 0,6 м, глубиной – на 0,05 м больше глубины закладки труб.

Траншея имеет свои особенности:

  • Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
  • После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
  • Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
  • Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

прокладка канализационных труб

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

  • Трубы укладываются раструбом вниз в подготовленные траншеи.
  • Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
  • Места соединения смазываются специальными составами.
  • Труба вставляется до упора в раструб.
  • Аналогичным образом должны быть совмещены все элементы трубопровода

Совет от профессионала: При соединении частей трубопровода одна труба вставляется в раструб следующей. Чтобы это соединение было надежным и качественным, рекомендуется сначала измерить глубину, на которую одна труба войдет в другую, и в соответствующем месте нанести отметку.

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Совет от профессионала: При обратной засыпке не допускается наличие в грунте крупных камней и глыб почвы размером более 30 см – такие включения могут легко повредить канализационные трубы.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Прокладываем трубу под основанием

Электричество можно проводить в коттедж из любых мест. Но вот канализация — это другое. Здесь так не получится и придется прибегнуть к серьезным строительным задачам.
Для подвода стоков применяют стальные или ПВХ материалы. Для ее прокладки следует выкопать ров глубиной 2 м или менее. Затем этот ров должен подводиться под опоры дома. Параметры рва зависит от глубины замерзания почвы.

Непосредственно трубопровод нужно произвести под основанием. Для этих целей следует пробить отверстие в фундаменте. Чтобы все получилось максимально красиво и аккуратно, можно использовать преимущества алмазного инструмента. Трубу следует проложить через специальный футляр.

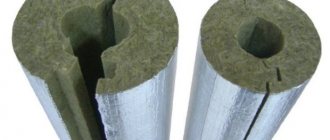

Утепление трубопровода

Иногда канализационные трубы требуется утеплить. Необходимость в утеплении канализационных труб возникает, когда трубопровод проложен выше глубины промерзания грунта или на выходе из здания.

В этом случае применяется утеплитель стенофлекс или энергофлекс. Теплоизоляционный материал обматывается вокруг канализационных труб по всей протяженности трубопровода и надежно закрепляется. По окончании монтажа утеплителя проверяется уклон, и только потом производится засыпка.

Самым лучшим вариантом будет засыпка трубы песком слоем 10-15 см, который уплотняется по краям. Поверх песка разрешено засыпать грунт, оставшийся после рыться траншей.

Когда требуется частичный ремонт уже функционирующего канализационного трубопровода, правильнее и надежнее демонтировать старые канализационные трубы полностью, после чего заняться укладыванием новых.

В действительности такое решение займет гораздо меньше времени, чем замена отдельных элементов канализации.

Источник: kanalizaciya-prosto.ru

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

нормативы уклона труб
При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.


Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика. Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

  1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
  2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
  3. Измеряется высота траншеи с обеих сторон до троса.
  4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Подробная технология расчета уклона канализации описана в этой статье.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.


На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Как проложить канализационные трубы в частном доме: пошаговая инструкция

Человеку хорошо там, где есть комфортные условия для проживания. И для того, чтобы создать их, нужно подумать о том, как проложить канализацию в частном доме. Во-первых, следует ознакомиться с особенностями данного процесса, а во-вторых, определиться с используемым материалом.

Стоит отметить, что сейчас, пластиковые трубы, пусть и не спеша, но все же вытесняют металлические трубопроводы. Что касается чугунных, то они используются очень редко, в силу своего веса и дороговизны. В отличие от них полимерные изделия намного легче по весу, проще в установке и долговечны.

прокладка канализационных труб

Внешняя часть.

На что мы делаем акцент?

  • Наличие водоемов и их удаленность
  • Рельеф местности
  • Глубина вымерзания земли
  • Состав почвы
  • Удалённость колодцев

Перед началом работы следует разработать подробную схему с учётом всех особенностей. Важно ничего не упустить, в том числе не забыть про вентиляцию. Это поможет избежать неприятных запахов, которые начнут появляться со временем на территории. На этом моменте мы не будем останавливаться подробнее, поэтому рекомендуем отдельно проконсультироваться со специалистами или просмотреть статьи по соответствующей теме.

Внешняя часть канализации включает в себя выходное отверстие внутреннего стока с емкостью для отходов.

Основные этапы прокладки канализации в частном доме

Чтобы система исправно функционировала, и не возникало никаких непредвиденных ситуаций, перед тем, как проложить канализационные трубы в частном доме, нужно грамотно составить подробный проект.

Желательно, чтобы проектирование инженерных систем осуществлялось в момент составления проекта дома, но это актуально, только если намечается новое строительство.

В первую очередь нужно позаботиться о компактном расположении точек водозабора, что позволяет организовать прием стоков в общий стояк. Если же кухня и ванна находятся в разных концах дома, то придется запланировать сооружение двух стояков и септиков, что влечет дополнительные расходы.

Многие специалисты рекомендуют на этапе разработки схемы прокладки наружного и внутреннего трубопровода ориентироваться на некоторые особенности движения стоков по трубам. Обязательно нужно соблюдать такие правила:

  • унитаз должен присоединяться к стояку отдельно, кроме того, в соединительную трубу нельзя добавлять другие приборы;
  • подсоединение других приборов не должно быть на уровне ниже присоединения унитаза;
  • вся сантехника, кроме унитаза, может иметь общую подводку к стояку;
  • диаметр подводящей трубы должен быть не меньше размера сливного патрубка.

После того, как составлен проект, можно переходить к таким этапам монтажа системы, как выбор места установки очистного сооружения, обустройство внутренней канализационной сети, вывод ее из дома и монтаж внешней канализации.

Если вы сталкиваетесь с этим впервые, и не знаете, как прокладывать канализационные трубы в частном доме, но хотите сделать все своими руками, то желательно не только ознакомиться с инструкцией монтажа, но и просмотреть видео.

Плитный фундамент и прокладка коммуникаций

Этот вид основания требует очень точных расчетов, еще в самом начале создания проекта.

После заливки такого фундамента с ошибками, будет невозможно проложить нужные коммуникации. Поэтому сначала роется траншея. В нее укладываются все коммуникации и канализационные трубы, одетые в специальные защитные гильзы.

В плитном фундаменте гильза играет очень важную роль. Она защищает монолитную плиту от высокого давления, а также облегчает процесс замены поврежденного участка трубы. Если гильза будет отсутствовать, провести замену трубы в таком фундаменте просто невозможно. Повреждение труба может получить и в момент заливки фундамента.

Монтаж наружной части канализационной системы

Подробная инструкция поможет вам разобраться в том, как правильно проложить канализационные трубы в частном доме. Не забывайте, что всегда нужно следовать установленному порядку действий.

А начинается все с укладки труб в траншею, выкопать ее нужно заранее. Оптимальное расстояние между траншеей и трубой должно быть в пределах 200 мм — 20 см, все зависит от диаметра. Далее нужно:

  1. Выкопать яму для септика или очистного колодца, глубина должна быть не менее 80 см, а самое главное, на 20 см ниже уровне промерзания грунта.
  2. С учетом местных условий, а также глубины установки ассенизационной системы, нужно обеспечить оптимальный градус уклона патрубков.
  3. Дно траншеи утрамбовать, заранее освободив его от крупных камней и твердых включений. После этого создается песочная подушка.
  4. Поняв, как лучше проложить трубопровод через фундамент от места его вывода из дома, трубы укладываются по всей длине.
  5. Для соединения элементов конструкции нужно использовать герметик.
  6. Для поворотов трубопровода применяется плавный отвод.
  7. Наружная система соединяется с камерой ЛОС посредством уплотнителей из резины.

После выполнения всех этапов можно делать обратную засыпку системы, для этого берется не только грунт, но и песок. Чтобы устройство наружной канализации прошло без проблем, нужно позаботиться о приобретении комплектующих (колена, крестовины, фитинги, тройники, переходы, заглушки).

прокладка канализационных труб

Из чего состоит система

Прежде чем говорить о том, что и как в домашней канализации проектируется, нужно точно понимать её структуру.

А зависит структура от того, куда отводятся сточные воды:

  • При выводе стоков за пределы участка (в центральную или групповую сеть), канализация будет состоять из:
  1. внутренней разводки;
  2. выпуска из дома;
  3. отводящего трубопровода.


Подключение дома к центральной канализации
Примечание: если расстояние от места врезки до фундамента дома превышает 15 метров, посередине трассы обычно устраивают смотровой (ревизионный) колодец.

  • Если система автономная, в её составе будет ещё септик или система очистительных сооружений.

Примечание: во втором случае схемы устройства могут быть очень разными, что зависит от размеров придомовой территории, и от гидрогеологических условий участка. Автономно работающая система может включать в себя очистные, насосные установки, фильтрующий (дренажный) колодец – либо, как вариант, устройство фильтрующего поля или траншеи.

  • Канализация одноквартирного дома может ограничиваться и простыми устройствами для сбора фекалий: выгребаемых ям или люфт-клозетов.


Вариант устройства автономно действующей канализации

Этапы внутренней прокладки канализации в частном доме

Не знаете, как проложить трубы канализации в частном доме и с чего начать, если разобраться, то все очень просто. Установка начинается от сантехнических приборов и направляется к месту расположения внешнего патрубка. Прокладку лучше осуществлять под полом. Итак, приступим:

  1. Сначала нужно соединить S-образный патрубок или гидрозатвор с устройствами сантехники.
  2. Затем подключается первый ассенизационный трубопровод.
  3. Горизонтальная конструкция из труб соединяется с патрубком посредством двух колен, угол которых составляет не менее 90 градусов.
  4. Не забывайте о важности соблюдения уклонов конструкции, для чего нужно использовать хомуты, которые крепятся к стенам. Благодаря им конструкция постоянно находится в нормальном положении.
  5. Трубы, идущие от унитаза, соединяются с главными элементами канализационной системы, соединяются перпендикулярным тройником.
  6. Чтобы обеспечить проход трубопровода через перекрытие, нужно в утепленный патрубок установить металлическую гильзу.
  7. А чтобы перейти из патрубка диаметром 5 см, в 10 см, понадобится специальный переходник.
  8. Уравнять наружную и внутреннюю канализацию можно с помощью колена.

Будет лучше, если вы соблюдете уклоны патрубков, при диаметре 5 см он должен составлять 3 см, а при 10 см — 2 см. Для того, чтобы промазать имеющиеся трубные стыки, нужно использовать специальные герметические смеси.

Блиц-советы

  • До проведения системы выполняются работы внутри частного дома – монтаж вертикального стояка для поочередного подведения к нему труб от оборудования санузла с соблюдением уклона в 5 мм на 1 м. При установке насоса уклон необязателен.
  • В процессе планирования кухня и уборная должны располагаться вблизи выхода канализационной системы на улицу. При многоэтажном строительстве расположение санузлов друг под другом для уменьшения числа стояков и упрощения монтажа и обслуживания всей сети. Для большого числа санузлов или при отсутствии уклона на участке рационально использование насоса.

Вывод канализации

Инструкция того, как правильно проложить канализацию в частном доме, не ограничивается описанием внутреннего и наружного монтажа. Она также описывает то, как правильно вывести трубы из дома.

Заранее нужно обеспечить место вывода, также нужно установить несколько отводов для соединения двух частей трубопровода.

Не забудьте, что обязательно нужно установить металлическую гильзу для проведения труб через фундамент, и утеплить пространство, оставшееся между стенками данного приспособления.

Источник: kanalizaciyasam.ru

Прокладка канализационных труб в земле: обустраиваем и утепляем наружную канализацию

Укладка канализации частного дома не требует каких-то сложных навыков, особых инструментов или глубоких специальных знаний. Однако небольшие ошибки во время выполнения монтажных работ может в дальнейшем привести к серьезным повреждениям системы.

На коммуникации оказывает довольно серьезное давление слой грунта, они подвергаются воздействию холода, влаги и т.п. Поэтому необходимо заранее позаботиться о том, чтобы прокладка канализационных труб в земле была выполнена правильно.

Как засыпать траншею

Наверное, вы думаете, что здесь нет сложностей и особенностей? А нет, все не просто. Засыпать траншеи с канализацией нужно по специальным правилам. Эти правила и нормы регламентированы в СНИП.

Так, засыпать траншею можно лишь после того, когда выполнены все необходимые замеры и показания полностью соответствуют проекту.

Засыпать следует постепенно. Вначале засыпают песок сбоку. Делать это нужно небольшим слоем. Затем нужно все утрамбовать. Далее, сыплют еще слой над трассой.

Окончательно засыпают грунтом, который остался от рытья рва. Чтобы исключить возможные повреждения, проверяют, чтобы в почве не было твердых остатков, смерзшихся комьев. Выполнять этот этап нужно равномерным слоем.

Как видите, процесс устройства системы очистки стоков не так уж и сложен. При должной доле упорства, наличии соответствующих навыков и инструмента – все становится возможным. Главное здесь – полное соблюдение правил, проекта и техники безопасности. И тогда все обязательно получится.

Вывод канализационной трубы из дома особенности, требованияВывод канализационной трубы из дома особенности, требования
Чтобы сделать канализацию в собственном доме, нужно решить немало сопутствующих проблем. Самой большой сложностью считается вывод трубопровода из дома. Причина достаточно проста. Дом всегда стоит на крепком фундаменте.

Он заливается на разную глубину, поэтому для вывода трубы существует несколько методик:

  • Прокладка трубопровода под фундаментом;
  • Монтаж сквозь стены.

Канализационные трубы в основном прокладываются под полами. Это вызвано технологической необходимостью. Поэтому монтаж такого трубопровода приходится делать через всю фундаментную площадь.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.

Перед тем, как составить проект наружной канализации, необходимо определиться с типом труб. От диаметра, сечения и материала этих элементов зависят размеры траншеи, уклон и т. п.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

  • чугуна;
  • керамики;
  • бетона;
  • асбоцемента;
  • пластика;
  • стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко.

Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко.

Недорогие и легкие асбоцементные конструкции в прошлом были популярны, но они отличаются некоторой хрупкостью, а гладкость их внутренней поверхности оставляет желать лучшего.

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

  • легким весом;
  • значительной прочностью;
  • устойчивостью к химикатам;
  • простотой в монтаже;
  • гладкой внутренней поверхностью;
  • способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм.

При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

Обратите внимание! Трубы из поливинилхлорида (ПВП) выдерживают нагрев только до 40 градусов, а полипропиленовые (ПП) конструкции переносят повышение температуры до 80 градусов. Полиэтилен высокой прочности (ПВП), который используют в производстве канализационных труб, по термостойкости занимает средние позиции.

Коллектор для отходов

Если нет пути к центральной городской канализации, позаботиться о проблеме утилизации отходов придется самостоятельно. Для этого на приусадебном участке придется соорудить септик или сливную яму.

Укладка канализационных труб в землю не единственные работы, которые проводятся вне дома. Помимо этого следует сделать место для стока. Самым простым вариантом является обустройство ямы. Это более экономный процесс и не требует особых технологий. Но следует знать, что накопитель отходов нельзя размещать ближе, чем на пять метров к дому и тридцать метров от колодца. Делают такую яму, преимущественно, в дальнем углу территории. Расстояние между канализационными трубами и водоснабжением не должно быть менее трех метров.

Величина сливной ямы рассчитывается с учетов жильцов дома. Так на каждого проживающего необходимо учитывать около полуметра (куб). Но если в здании постоянно живут несколько человек, вызывать ассенизаторскую машину придется несколько раз в год.

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов.

Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Обратите внимание! Даже идеально прямую канализацию необходимо снабжать смотровыми колодцами каждые 25 метров.

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы.

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время.

Согласно правилам прокладки канализационных труб, минимальная ширина траншеи определяется как диаметр трубы плюс по 20 мм с каждой стороны для труб.

Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно. После того, как план составлен и все факторы учтены, приступают к выполнению работ.

Для монтажа наружной канализации следует:

  • Выкопать траншею подходящего размера. Уложить на дно песчаную подушку толщиной примерно 50 мм. Тщательно утрамбовать дно траншеи.
  • Уложить и соединить канализационные трубы. Подключить их к внутренней канализации и к септику.
  • Проверить работу системы и убедиться в ее герметичности.
  • Засыпать песком пространство по бокам труб, послойно его утрамбовывая. Засыпать канализацию сверху.

Обратите внимание! Слой песка или грунта, уложенный поверх канализационных труб, утрамбовывать не нужно.

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

количество стыков и поворотов должно быть минимальным; все раструбы нужно направлять навстречу движению стоков; нельзя укорачивать раструбы и фасонные элементы; следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

Поля фильтрации: особенности применения

Поле фильтрации – боле сложная, чем ФК, инженерная конструкция, которую не назовешь компактной, но ее можно применять и на участках с высоким УГВ и большим, более кубометра в сутки, объемом стоков. Правда, и здесь подойдет не всякий грунт, все-таки он должен хорошо фильтровать. Чаще всего поля фильтрации делают в суглинистой почве.

Поле фильтрации – это система из перфорированных труб диаметром от 110 мм (можно взять обычные пластиковые трубы для канализации и сделать в них пропилы) на глубине не менее полуметра с небольшим уклоном.

Как создать правильное поле фильтрации:

  • сделать подушку из щебня и гравия высотой от 0,2 м;
  • уложить трубы;
  • снова засыпать щебнем и гравием, высота слоя – на 10 см выше верхней части труб;
  • застелить геомембраной;
  • засыпать грунтом.

Чтобы правильно рассчитать количество и длину труб в такой схеме канализации для частного дома, нужно учитывать два параметра: объем стоков и фильтрующие свойства грунта. Трубы можно располагать по-разному, но чем разветвленней и длиннее трубопровод, тем качественнее будет очистка.

Есть простая таблица, которая позволяет сделать примерный расчет поля фильтрации. Она проста в применении: в верхней строке приводится объем септика, в левом столбце – тип грунта. Если тип грунта на участке – супесь, объем септика 5 кубометров, то нужно минимум 5 метров труб.

Для устройства поля фильтрации бытового септика такой таблицы бывает вполне достаточно.

Минус поля фильтрации в том, что оно всегда «откусывает» значительный кусок участка, минимум 30 квадратных метров. А самый жирный плюс использования этой системы, кроме высокого качества очистки – долговечность; фильтрационное поле заиливается примерно после 10 лет службы.

Несколько слов об утеплении

Утепление канализационных труб применяется довольно часто. Для этого используются специальные рулонные или формовые утеплители.

Первые необходимо намотать на трубу в процессе монтажа канализационной системы, вторые изготавливаются под трубу конкретного диаметра и просто надеваются на нее.

Поскольку теплоизолирующие материалы при контакте с водой могут потерять значительную часть своих полезных свойств, важно укрыть их надежным слоем гидроизоляции.

В качестве альтернативного или дополнительного метода теплоизоляции используют специальный нагревающий кабель, который монтируют по всей протяженности трубы.

Можно сэкономить время и силы, если купить трубы с уже установленным теплоизоляционным слоем. Выпускаются элементы, снабженные не только обычным утеплителем, но и нагревательным кабелем.

При использовании таких конструкций, необходимо тщательно заделать стыки, чтобы на утеплитель не попала влага.

Источник: aqua-rmnt.com

Колодец.

Его расположение находится в самой нижней части водоотведения.

Расстояние его от объектов должно быть различно.

Если речь про водоёмы, то расстояние будет составлять не менее 10 м.

Если рядом имеется водозаборный колодец, то оно увеличивается до 50 м.

Теперь о выборе колодца.

Существует три типа.

Герметичный колодец, называющийся накопительным. В такую емкость поступают сточные воды. Кроме того, его нужно периодически очищать.

Колодец с септиком. Септик представляет собой несколько последовательно прикрепленных друг к другу камер, в которых находятся сточные воды. Осадок перерабатывается бактериями, а затем очищенная жидкость поступает в почву.

Последний тип называется станцией глубокой очистки. То есть колодец с фильтрами. С помощью него отделяется органика, которую можно использовать для удобрения почвы.

Первые два варианта возможно сделать собственными руками, а для третьего потребуется помощь специалиста, так как это сложный процесс. Также возможно купить станцию очистки.

Как выполняется прокладка канализационных труб – пошаговое руководство с примерами

Отработанная вода и отходы жизнедеятельности человека сначала транспортируются в магистрали, расположенные снаружи здания, а потом попадают в накопительные резервуары или септики.

Для этого можно использовать трубную продукцию, произведенную из разного сырья. Совсем недавно для создания внешней канализационной магистрали в собственном доме использовались чугунные трубопроводы. На сегодняшний день все изменилось, и наружная прокладка труб канализации осуществляется из полимерной трубной продукции.

Причиной стала недолговечность чугуна в сравнении с пластиком, а кроме того продукция из этого сплава имеет большой вес и для монтажа потребуется спецтехника.

Типы очистительного сооружения.

Способ первый. Самый простой. Элементарная яма без дна. (Если позволяют сточные воды.) Для улучшения фильтрации лучше воспользоваться однокамерным или двухкамерным септиком и фильтрующим колодцем. Более дорогой вариант — биофильтр, который осуществляет подачу воздуха.

  • Однокамерный септик = выгребная яма + дренажный слой.

На дно колодца закладывают гравий. Благодаря этому жидкие частички очищаются. Со временем будут образовываться отложения, тогда слой следует заменить.

  • Двухкамерный септик = накопительная ёмкость + фильтрующий колодец + переливная труба.

Это наиболее популярный вариант, потому что для него требуется минимальное количество денежных затрат. Кроме того, такой тип является наиболее эффективным.

Двухкамерный септик является популярным для дома, так как не требует больших финансовых затрат для его оборудования.

Преимущества пластиковых труб

Канализационная пластиковая труба обладает рядом достоинств помимо небольшого веса:

  • без проблем выдерживает влияние активных химических сред;
  • она не подвержена коррозийным процессам;
  • имеет гладкую внутреннюю поверхность, благодаря чему на ней не собираются отложения, которые приводят к снижению пропускной способности трубопроводов.

Когда производится прокладка канализационной трубы в земле, все вышеперечисленные положительные характеристики имеют большое значение, поскольку для выполнения прочистки, ремонта или замены элементов магистрали потребуется проведение земельных работ.

А это приводит не только к дополнительным временным, но и финансовым расходам.

Трубная продукция, производимая из пластика, обладает следующими характеристиками:

  • доступная стоимость;
  • не проводит электричество, что сегодня весьма актуально по причине наличия в доме множества бытовых электроприборов;
  • нетоксичность;
  • с ее помощью можно монтировать магистрали всевозможной конфигурации.

Несмотря на все преимущества, использовать их не удастся, если не знать, как правильно проложить канализационные трубы в земле. Среди достоинств пластиковых изделий нужно еще отметить, что они со временем не утрачивают свой первоначальный вид.

При обустройстве канализационной системы внутри помещений своими руками нужно задействовать пластиковые изделия, окрашенные в серый цвет. При прокладке наружной части конструкции для отвода стоков и нечистот задействуют полимерные трубы оранжевого, рыжего или кирпичного оттенка.

Что следует знать?

Когда владелец решает проложить в доме канализационную систему, то в первую очередь необходимо выяснить, имеется ли доступ к централизованной магистрали. Если в вашем поселке проходит такая линия, то устройство системы канализации в этом случае не представляет большой сложности. Необходимо лишь выяснить у специалистов:

  • какие трубы лучше подходят для отвода стоков и воды из дома;
  • как правильно укладывать трубы;
  • как правильно подвести трубы к коллектору.

Наибольшую сложность при подключении к централизованной магистрали представляет прокладка труб на улице. Во время этой работы приходится выполнять рытье траншеи. Какой глубины потребуются траншеи, во многом зависит от уровня промерзания грунта. Обычно трубы для канализации на улице укладывают на глубине 0,5-1 м.

Если ваш дом находится вдали от канализационной магистрали и подключиться к ней нет никакой возможности, то в этом случае придется заняться работами по устройству автономной канализационной системы.

Основные положения санитарных норм и правил

В 1985 году были утверждены Санитарные Нормы и Правила, согласно которым должна производиться установка канализационных систем.

В этом же документе имеются рекомендации относительно нюансов проведения монтажных работ. В частности там содержится информация, касающаяся глубины укладки трубопровода и прочие важные моменты.

В правилах прокладки канализационных труб указано, что глубина их закладки должна составлять не менее 30 –50 сантиметров от отметки промерзания почвы в каждом регионе – расчет осуществляется от самой нижней точки магистрали.

Когда работы производятся на участках с повышенной нагрузкой, оказываемой на поверхность грунта (к примеру, под дорожным полотном), укладывать изделия следует глубже, иногда на отметке 9 метров.

Документом регламентируется, как должен производиться монтаж канализационных труб в траншеях:

  • В месте, где запланирована прокладка отвода канализации от частного домовладения, нужно в обязательном порядке уплотнить землю. Это позволит не допустить размыв инженерной конструкции грунтовыми водами во время обильно выпадающих атмосферных осадков.
  • Прокладка наружного трубопровода считается правильно выполненной в том случае, если создан уклон магистрали, который должен составлять от 1 до 2 сантиметров на один погонный метр. Это требование необходимо соблюдать потому, что в бытовых канализационных конструкциях нет напорного давления.

Технологией прокладки канализационных труб в траншею предусмотрено, что в собственном доме в месте, где трубопровод круто изгибается, нужно обустроить специальный колодец.

Это позволяет сделать выполнение ремонтных работ более простым и в кратчайшие сроки поменять пришедший в негодность участок магистрали.

Имеется еще правило, касающееся укладки труб для канализационной конструкции в землю. Оно гласит, что на дно траншеи нужно насыпать слой песка толщиной минимум 15 сантиметров, благодаря чему будет обеспечена устойчивость системы и удобная ее эксплуатация.

Аналогичным слоем следует засыпать канализационную магистраль сверху. Применение засыпки упростит доступ к трубопроводу при необходимости провести ремонт.

Специалисты рекомендуют также монтировать смотровые колодцы на участках, на которых имеются значительные перепады глубины прокладки труб. Если протяженность сети большая, их следует установить несколько, соблюдая промежуток около 25 метров.

Подкоп под бетонным основанием

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

Вывод канализационной трубы из дома особенности, требованияВывод канализационной трубы из дома особенности, требования
Прежде чем начинать прокладывать под фундаментом, выполняются разметочные работы. Отмечается точка совпадения трубы и будущего прохода канализации.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить, исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно, маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб. При этом уделяют повышенное внимание центровке стыкуемых элементов.

Как правило, на всей протяженности магистрали для отвода нечистот и стоков имеются изгибы и повороты – именно они чаще всего становятся причиной выхода из строя канализационной сети и доставляют серьезные неприятности владельцам частных домов.

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

  • Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов. Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
  • После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Виды устройств для загородного дома

фото2

  • Фильтрационный септик с отсеком для отстоя густой фракции. Это передовая технология, основной принцип работы которой заключается в сепарации нечистот, которые попадают в коллектор, и деление их по фракциям. В результате прохода через несколько фильтрационных камер жидкость очищается до безопасного с точки зрения санитарных норм состояния.
  • Локальное очистное сооружение. Фактически это мини-очистные, в основе которых – использование бактерий для очищения воды.
  • С использованием емкости в качестве выгребной ямы.

Дачный слив бывает раздельный и общим

фото3

Первый случай – это когда стоки из разных сантехнических приборов приходят в разные емкости для отстоя и фильтрации. К тому же раздельной формой считается отдельная доставка воды с уличных ливне-сборников и внутренней сети.

фото4

Общая система сбора нечистот и водоотведения заключается в прокладывании единой магистрали как для внутридомовых приборов, так и для сбора воды на улице.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
