Сколько стоит выкопать траншею под водопровод вручную


Траншея под водопровод – это то, с чего начинается водоснабжение частного дома, дачи или загородного коттеджа. Правильная копка в дальнейшем позволяет избежать перемерзания проложенной в ней водоподающей магистрали зимой, обеспечивает хороший напор и качество воды. Кажущийся на первый взгляд простым процесс рытья траншеи включает в себя множество нюансов – от правильного выбора глубины, ширины и формы поперечного сечения траншеи до расстояния от других расположенных рядом коммуникаций.

Методы, как и чем выкопать траншею

Базовых вариантов копки выемки два: ручной и механизированный. Первый метод, как правило, может использоваться при бюджетном варианте монтажа и невозможности использовать технику на узком участке. Этот метод является особо продолжительным и трудоемким.

Ручной

Данный тип прокладки в основном применяется в условиях компактной муниципальной застройки. Очень трудозатратный и дорогостоящий вариант разработки водопроводной траншеи, производительность которого непосредственно исходит от свойств грунта.

Цена ручных работ находится в пределах от 1000 до 2000 за м3 и зависит от:

  • состояния погоды,
  • ширины,
  • длины выемки и степени сложности грунта.

Самостоятельная копка траншеи выйдет для собственника проекта значительно экономичнее, но при этом, вся нагрузка и физическая, и денежная ляжет на него.

Более подробно читайте здесь.

Механизированный

Механизированный вариант предусматривает применение ремонтно-строительной техники. Подобной метод копания выработки грунта для водопровода популярен и практически применим во всех отраслях промышленности и ЖКХ. Процесс работы планируется по имеющемуся автопарку.

Обычно применяется следующая техника:

  1. Экскаватор с модификацией обратной лопаты использует для производства не очень больших траншей до 1 м.
  2. Техника «драглайн» — это экскаватор с одним ковшом и особой канатной системой, обеспечивающей рытье грунта, ниже расположения техники до 10-12 м и впечатляющим радиусом захвата до 10 м.
  3. Грейфер имеет ковш, который отличается от типичного тем, что состоит из 2-х половинок, накрепко связанных между собой канатом.
  4. Грунторезы либо траншеекопатели, устройства, которые сначала разрыхляет землю, а потом перемещают ее на поверхность специально установленным транспортером шнекового типа.
  5. Мини-экскаватор с гусеницами из резины обладает большой маневренностью и подходит для траншей глубиной до 2.5 м.
  6. Землеройная машина разрабатывает почву и загружает ее в транспорт либо отправляет в отвал. Очень популярная техника с глубиной выемки 2.5 м. Единственный ее недостаток — непроходимость в скалистых грунтах и лесных массивах.

Ширина


Ширина канавы для прокладки трубы водопровода глубиной более 3 м строго нормируется СНиП. Однако вряд ли на дачном участке этот норматив пригодится, ведь тут редко делают глубокую закладку трубопроводов. То же самое можно сказать про рытьё канавы при помощи экскаватора. В этом случае ширина будет зависеть от длины режущего края ковша.
Устройство и расчет ливневой канализации

Если вы будете копать траншею вручную при помощи лопаты или собираетесь использовать мотоблок или грунторез (траншеекопатель), то тут размер стоит брать из СНиП. Так, оптимальная ширина канавы для прокладки трубы водоснабжения должна быть в пределах 0,5-0,8 м. Эта ширина подходит для труб диаметром 50-110 мм, поскольку именно они используются для наружных сетей загородных домов.

Важно: чтобы работы по извлечению грунта и укладке труб можно было вести в нормальных условиях, минимальная ширина любой траншеи для водопровода должна быть 0,7 м.

Выбор оптимального сечения траншеи под водопровод

Перед тем, как начинать прокопать траншею под водопровод, необходимо определиться с геометрическими параметрами будущей траншеи.

Они могут быть:

  • Прямоугольного сечения.
  • Трапециевидного.
  • Смешанного типа.

Выбор определённой конфигурации зависит от ряда условий:

  • Типа почвы, в котором прокладывается водопровод.
  • Глубины.
  • Ширины.

Прямоугольная форма используется при малой ширине и глубине канавы. Нормы СНиП рекомендуют устраивать прямоугольные в сечении канавы при глубине не больше 1,5м. Грунт должен быть сравнительно плотным, чтобы избежать осыпания вертикальных стенок. Это наиболее простая форма, требующая минимум затрат времени и сил.

Трапециевидная форма используется при необходимости копки траншей с глубиной более 1,5 м. Такая форма сечения, с пологими стенками, предотвращает вероятность обвала грунта.

При обустройстве вертикальных стенок у канавы, глубиной более 1,5-2 метров, высок риск причинения травм и даже гибели людей при их обрушении. Также трапециевидная форма, это единственно возможный вид сечения при прокладке канав в слабых грунтах – рыхлом песчанике, супеси. Вертикальные стены в таких почвах будут сами собой сползать на дно, принимая пологую форму.

Смешанный вид представляет собой совокупность трапециевидного и прямоугольного сечения. Применяются для прокладки труб на участках с высоким уровнем подпочвенных вод. При этом до уровня залегания подпочвенных вод траншея копается в виде усечённого конуса, с пологими стенками. После достижения водоносного слоя по дну канавы прокладывается шурф с вертикальными стенками. Он служит для сбора и откачки воды, а также засыпки дренажной смеси (крупного песчаника, гравия, щебня).

Работы по прокладке труб

Технологически процесс прокладки канализации не представляет особой сложности. Сначала необходимо вырыть траншею, глубина которой соответствует нормативным показателям, характерным для данного региона.

Перед тем как проложить канализационные трубы, на дно канавы засыпается песок. Высота песчаного основания составляет 10-15 см, поэтому глубина траншеи должна быть также увеличена на эти значения.


Песчаная подушка позволяет выровнять дно канавы. Перед прокладкой труб песок нужно тщательно утрамбовать, чтобы предотвратить последующую усадку

Ширина траншеи закладывается примерно на 40 см больше, чем диаметр используемой трубы. В местах подхода труб к септику и на выходе из домовой канализации траншею делают немного шире, чтобы было удобно проводить монтажные работы.


Чтобы предотвратить намокание фундамента и стен дома в случае аварийной утечки, септик устанавливают на расстоянии не ближе 5 м от строения (+)

После того, как траншея и основание подготовлено, необходимо соединить между собой трубы, а затем производить их укладку. Длинные участки магистрали уложить ровно и правильно одному человеку не под силу, поэтому к этой работе желательно привлечь несколько помощников.

На концах труб находятся специальные уплотнительные резинки. Перед их стыковкой друг с другом по периметру трубы наносится силиконовая сантехническая смазка, которая облегчает процесс стыковки и делает стык более надежным.

Но здесь нельзя применять силу, излишнее усилие на трубу может повредить резинку или вырвать ее с посадочного места, что приведет к нарушению ее герметичности.

Прежде чем уложить подготовленный трубопровод, на выход из домового водоотвода надевается патрубок, который имеет необходимый угол. Другой край магистрали укладывается в отверстие в септике.

Если накопительный колодец сделан недавно, желательно сразу же не заделывать отверстие бетоном, поскольку при усадке септика труба может лопнуть.


Патрубок, надетый на выходящую из дома трубу, позволяет направить трубопровод в нужном направлении

Засыпка канализационной трубы проводится следующим образом: сначала насыпается песок таким образом, чтобы труба была полностью им покрыта. Затем он поливается водой, а после того как произойдет его усадка, подсыпается еще партия песка. После этого магистраль полностью засыпается землей.

По техническим нормативам в местах поворотов трассы должны быть установлены поворотные колодцы, а на прямых участках трубопровода на каждые 35 м оборудуются смотровые колодцы. Помимо этого каждые 15 метров прямой магистрали устанавливают ревизию или прочистку.


Установка ревизии несложная процедура, но она позволяет контролировать состояние канализационной сети на протяжении всего трубопровода и при необходимости прочистить нужный участок тросом или струей воды

Ревизию можно сделать из той же самой канализационной трубы, которая устанавливается вертикально на нужных участках трубопровода при помощи тройника. Сверху она закрывается заглушкой. При помощи этого довольно простого устройства можно получить быстрый доступ к засорившемуся участку магистрали.

На наиболее ответственных участках сети лучше установить смотровой колодец.

Прокладка водопроводного трубопровода

Актуальные способы

На фото- самый распространенный способ прокладки водопроводной трубы с помощью траншеи.

Современные строительные технологии предполагают два основных способа подземной прокладки водопроводных труб:

  1. Укладка водопроводной трубы в траншею. При этом способе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, укрепление стен траншеи. После завершения укладки производится засыпка, а территория над зоной проведения работ облагораживается;
  2. Бестраншейная прокладка водопровода. Этот метод является более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.

Применение легкой современной техники может значительно ускорить и облегчить задачу.

Открытый (траншейный) способ укладки позволяет справиться с небольшими объемами работ своими руками с использованием простых инструментов:

  • лопаты,
  • лома,
  • перфоратора и т.п.

Он хорошо подходит для загородных хозяйств, так как почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры практически нет, следовательно, ущерб и последующее восстановление будут минимальными.

Разработка открытых канав лучше всего подходит для загородной местности.

Бестраншейная замена водопровода, как и его укладка, требуют наличия специальной техники и обученных работников. Метод основан на горизонтальном направленном бурении или проколе грунта с помощью специальных наконечников и струи воды под давлением.

Отлично подходит для городских районов с густой застройкой и развитой инфраструктурой, где открытый способ порой недоступен.

Достаточно вырыть два колодца в начале и в конце прямого участка.

Правила разработки траншеи

Обычно трубу ведут от колодца или скважины.

Итак, для работ за пределами города можно применять открытый способ прокладки труб. Значит, нам понадобится траншея.

Чтобы соорудить её правильно, вам пригодится инструкция, где мы собрали основные требования и полезные уточнения по ряду вопросов:

  • Желательно прокладывать канаву по кратчайшему прямому пути. Если это невозможно, она разбивается на прямые отрезки с поворотами на 90˚, иногда допустимы иные углы поворотов;
  • Глубина траншеи – очень важная характеристика. Согласно СНиП, минимальная глубина укладки с учетом возможных динамических нагрузок должна составлять не менее одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть примерно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – примерно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
  • Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Однако на практике такие строгие нормы применяются при работе профессиональных служб, а на огороде можно руководствоваться диаметром трубы и удобством работ. Обычно копают на ширину совковой лопаты – 45 – 50 см;
  • При укладке водопроводных труб необходимо соблюдать уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта или консервации на зиму;
  • Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Однако это требование часто игнорируют при использовании пластиковых труб в защитных гильзах. Мы бы так делать не рекомендовали;
  • Кабель и водопровод в одной траншее укладывать можно с соблюдением такого условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не менее 25 см, над кабелем – не менее метра грунта;
  • Дно траншеи должно быть плотным и утрамбованным, желательно, чтобы труба лежала на земле с полным прилеганием корпуса.

Ширина должна быть удобной для работы при минимальных затратах труда.

Кроме перечисленных правил, вам понадобится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта или минеральной ваты. Иногда случаются экстремальные морозы, и эта мера может защитить вас от аварии.

При засыпке канавы, особенно на начальном этапе (первые 25 – 30 см) бросайте землю аккуратно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и прочего тяжелого мусора, иначе можно повредить трубу.

Лучше утеплить трубу пенопластом.

Видео описание

Как аккуратно и быстро делается траншея такой землеройной машиной, показано в видеоролике:
Без использования техники справиться с такой работой тоже можно, но это займёт больше времени. Предлагаем рассмотреть два способа: традиционный, с помощью лопаты, и ускоренный, с использованием бура и специального приспособления.

  • Традиционный способ.

Ничего сложного в том, как правильно копать траншею лопатой, нет. После снятия верхнего дернового слоя почва разрыхляется штыковой лопатой и вынимается совковой. Удобнее всего рыть землю в траншее ступенями, а не сразу на всю глубину.

Параметры траншеи

Показатель ширины траншеи определен в СНИПах. При этом, если используются основания искусственного плана под коллекторные системы и трубопроводы, и ширина основания превышает соответствующий показатель котлована, а также при монтаже оснований, связанных с прокладкой непроходных и проходных каналов, ширина котлована определяется как ширина основания умноженная на коэффициент 0,2.

Если при рытье траншеи используется специализированная техника, то допускается увеличение ширины траншеи на такое расстояние, при котором разравнивающие и уплотняющие машины будут работать без каких-либо препятствий. Если предполагается использовать рабочий труд, то расстояние между укрепленными вертикальными стенками траншеи и боком сооружения не должно быть менее 70см.

Если траншеи роются в глинистых грунтах или суглинках при помощи траншейных или роторных экскаваторов, то глубина укладки труб без креплений при помощи плетей допускается на глубину не более чем в 3 метра.

Нормативы проведения кабельных трасс

Начнем с того, что для монтажа кабеля в земле необходимо под него рыть траншею. Если по проекту она имеет небольшую длину, то эти работы проводятся вручную. Так же учитывается и рельеф местности. В некоторых условиях без лопат просто не обойтись. В основном же рытье траншей производится спецтехникой. Сама же прокладка обязательно проводится по подсыпке из песка, а сверху кабель засыпается чистым грунтом без камешков, мусора и шлаков. Основное требование на данном этапе – снизить риски механических повреждений до минимума.

Внимание! Если траншея роется для одного кабеля или для нескольких шириною не более 250 мм, необходимо после проведения прокладки ее закрыть:

  • или жженым кирпичом поперек траншеи;
  • или железобетонными плитами толщиною не менее 50 мм;
  • или специальными защитно-сигнальными щитами из пластика.

В процессе выкапывания траншей вдоль всего участка обязательно устанавливается специальная лента сигнальная. Она показывает границы участка, где проводятся работы с использованием спецтехники

Особенно это важно, если прокладка кабеля производится около автотранспортных дорог

Как вырыть траншею под водопровод или прокладку кабеля своими руками

Очень часто на садовом участке или огороде появляется необходимость проложить водопровод или кабель.

Копать траншею вручную лопатой тяжело и долго, заказывать экскаватор дорого и хлопотно. Предлагаем читателям оригинальный вариант решения данной проблемы.

Траншея своими руками

Сначала бурим скважины (диаметр 12-15 см, глубина зависит от конкретного случая) на расстоянии 3-5 м друг от друга вдоль линии будущей траншеи.

При бурении в скважину подливаем воду. В скважины опускаем металлические емкости, имеющие продольные вырезы, приблизительно равные ширине траншеи. Диаметр емкостей несколько меньше, чем диаметр скважин. Затем узкой тяпкой на прочной и длинной ручке сгребаем землю вдоль линии траншеи и сбрасываем ее в емкости. Емкости периодически поднимаем наверх, чтобы освободить их от грунта (рис. 1).

В песчаном грунте работа над траншеей (без учета времени на бурение скважин) длиной 5 м и шириной 10 см при глубине 60-80 см занимает 30 минут, бурение скважины глубиной 1,3 м 20-30 минут.

Инструменты для траншеи своими руками

Инструмент для выполнения данной работы изготавливаем своими руками.

В первую очередь мастерим бур.

Для этого нам понадобятся: стальная труба длиной 50 см и диаметром 12-15 см, металлический пруток длиной 70 см и диаметром 14 мм, водопроводный тройник на 1/2 дюйма, стальная пластина 20 х 20 см и толщиной 3 мм (рис. 2).

В стальной пластине и тройнике сверлим отверстия диаметром 16 и 14,5 мм соответственно. Трубу в нижней части прорезаем под углом 50° до половины диаметра, а в верхней части делаем выемки для установки тройника с прутком.

Далее стальную пластинку забиваем в прорезь трубы таким образом, чтобы отверстие пластины совпало с осью.

Пруток вставляем в отверстие пластины, надеваем на него тройник, сам тройник размещаем в выемках трубы. С помощью сварки соединяем конструкцию в одно целое.

После этого срезаем выступающие части пластины и часть трубы ниже нее. А с обратной стороны вырезаем в трубе технологическое окно (примерно на три четверти длины и на половину диаметра трубы) и получаем конструкцию бура.

Затем к нашей конструкции добавляем штангу, которую вворачиваем в тройник. А на штангу наворачиваем крестовину с воротками. Такая конструкция позволяет наращивать дополнительные штанги.

Тяпку делаем из трубы диаметром 50 мм, разрезая ее вдоль оси. Длина черенка тяпки должна быть более 2 м.

Своими руками – Как сделать самому

Как вырыть траншею под водопровод или прокладку кабеля своими руками Очень часто

Видео описание

В этом видеоролике показано, как углубить узкую траншею:

  • Ускоренный способ.

Этот способ позволяет быстро решить задачу, как выкопать узкую траншею. По линии разметки через каждые 3-4 метра обычным или мотобуром бурятся скважины диаметром 15 см. Если грунт сыпучий, в процессе бурения в скважину заливают воду.


Бурение скважин Источник yandex.net

В готовое отверстие вставляют металлический стакан чуть меньшего диаметра с частично вырезанной стенкой. Вырез поворачивают вдоль канала и сгребают в стакан грунт узкой тяпкой. По мере заполнения его вынимают и освобождают.

Рытье траншеи вручную — как формируется цена за погонный метр

В наше время, когда механизация достигла высокого уровня развития, когда активно используются машины и механизмы, потребность в ручном труде всё ещё существует.

Земляные работы ручным способом до сих пор востребованы, и на это есть объективные причины.

Копать вручную

Труд землекопа нелёгок. Такая работа, как рытьё траншеи, считается неквалифицированной, примитивной, однако нередки случаи, когда без ручного труда не обойтись. Наиболее эффективной ручная копка признана для таких задач:

  • прокладка траншеи в труднодоступных для техники местах,
  • рытьё колодцев,
  • прокладка коммуникаций в построенном здании,
  • устройство подпола в частном доме.

Считается также, что копать колодцы нужно только вручную. Объясняется это несколькими причинами. Вот некоторые:

  • точно остановиться на водоносном слое,
  • не попасть в песок, чтобы вода впоследствии не ушла,
  • камни и плотная глина копаются только вручную,
  • недопустимо попадание в ствол колодца машинного масла.

Одним словом, вырыть колодец не просто, помимо обладания специфическими знаниями, требуется внимательность и точность. Автоматического или механического способа рытья колодца не существует.

От чего зависит стоимость 1м³

Анализ рынка земельных работ свидетельствует о том, что соотношение стоимости ручного и механизированного труда одинаково. Сколько стоит вскопать 1м³ земли, зависит от нескольких факторов:

  • типа грунта,
  • срочности заказа,
  • объема работы,
  • сезонности,
  • рельефа местности,
  • параметров траншеи.

Также учитывается, нужна ли обратная засыпка земли. Ценообразование учитывает все факторы, плюс учитывается квалифицированность, опыт бригады.

Формирование цены в зависимости от отдельного фактора

Почему расценки разных бригад разнятся понятно — тренированность и ловкость рабочих имеет свою цену. По-разному формируются цены в столичном регионе и на периферии.

Назначение стоимости работ происходит после непосредственного исследования места предстоящей работы, его особенностей. Оценивают расположение, насколько удобно копать яму, к примеру, под погреб.

Смотрят, как проложить канаву под канализацию. Принимают решение как правильнее рассчитать стоимость работ, учитывают погонный метр или квадратный. Определяют объем траншеи, глубину и ширину, к этому добавляют длину объекта и насколько твёрдая почва.

Зимой расценки выше, что понятно. Мёрзлая земля требует большего количества усилий, создания дополнительных условий для рабочих, специальной доставки людей.

Цена за метр

Москва и Московская область отличаются самыми высокими расценками, куб в среднем стоит от 1000 рублей. Оптовые расценки, вступающие в силу при большом объёме работы, сократят цену примерно на 100 рублей, не больше. Зима поднимает стоимость в два раза.

Цена за траншею, глубиной 100 см, под кабель, к примеру, будет 300 рублей за метр в Московской области. В маленьком райцентре, например, Липецкой области, те же работы обойдутся в 140 рублей.

Каменистая местность сложного рельефа имеет свои повышенные расценки, копать там можно только вручную, потому, что техника туда подойти не может. Это обстоятельство повышает стоимость ручного труда.

Примерно одинаково стоит ручной труд на земельных работах и оплата спецтехники. Поэтому, нанимать ли бригаду землекопов для рытья котлована фундамента, брать ли в аренду буровые установи, экскаваторы для прокладки водопровода или укладки кабеля, решать нужно по ситуации. И стоимость здесь далеко не главный фактор.

Рытье траншеи вручную – как формируется цена за погонный метр

В наше время, когда механизация достигла высокого уровня развития, когда активно используются машины и механизмы, потребность в ручном труде всё ещё существует. Земляные работы ручным способом до сих пор востребованы, и на это есть объективные причины.

На какую глубину закапывать водопроводную трубу в частном доме, а также септик и канализацию

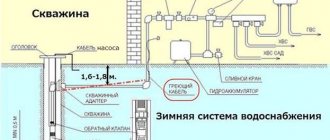

Подводя коммуникации к коттеджу, необходимо определить, на какую глубину закапывать водопроводную трубу в частном доме, прокладывать сливные трубы и устанавливать септик. От правильности решения этой задачи зависит беспроблемная эксплуатация этих сетей и комфорт людей, проживающих в доме. Не ошибиться помогут существующие нормы, определённые для каждой климатической зоны, и несложные расчёты.

Надземная или малозаглубленная прокладка труб обязательно приведёт к их промерзанию зимой Источник okeymaster.ru

Уровень прокладки водопроводной сети

Всем известно, что самым опасным явлением для водопроводной сети является замерзание вследствие понижения температуры до минусовых значений в зимнее время.

Вода при этом превращается в лёд, расширяясь в объёме, и разрывает трубы и трубопроводную арматуру.

Именно поэтому основным правилом прокладки водопроводной сети считается заглубление тех её участков, которые проходят по улице, ниже уровня, на который промерзает грунт.

Но это не единственный показатель, на который ориентируются при выборе глубины заложения труб. Значение имеют и другие факторы: температура перекачиваемой воды, вид и диаметр труб, режим эксплуатации системы, наличие дополнительного утепления и т.п.

Глубина промерзания

Этот уровень зависит от минимальной зимней температуры воздуха, высоты снежного покрова, состава почвы, высоты стояния грунтовых вод и других факторов, своих для каждой местности.

Приятной новостью для начинающих застройщиков станет то, что им не придётся выполнять сложные расчёты или привлекать к ним специалистов, так как в каждом регионе имеются готовые нормативы прокладки труб, учитывающие все эти показатели.

Карта глубин промерзания грунта Источник stroy-svoy-dom.com

Определив по карте или по специальным таблицам максимальный уровень промерзания грунта, к нему прибавляют 50 см и определяют, на какую глубину закапывать водопроводную трубу, чтобы вода в ней гарантированно не замерзала.

Однако вырыть траншею нужной глубины не всегда возможно. Этому может помешать сложная структура грунта, близкое стояние подземных вод или, как в районах Крайнего Севера, необходимость использования спецтехники и необходимость углубиться на 3 и более метра, что приводит к необоснованно большим затратам.

В таких случаях трубы укладывают выше расчётной отметки, но обязательно утепляют их, применяя изоляционные материалы или современные греющие кабели, поддерживающие определённую температуру жидкости.

Вид и толщина изоляции зависят от глубины заложения и других параметров Источник avatars.mds.yandex.net

Даже в одном районе земля может промерзать на разную глубину, если состав грунта на разных участках отличается. Например, если принять за нормативную отметку глубину промерзания мягкой и рыхлой песчаной почвы, то в случае с глинистым грунтом её можно уменьшить на 30 см. А с твёрдым и каменистым увеличить на такое же расстояние.

Поэтому лучше ориентироваться не на усреднённые нормативы, изложенные в СНиП, а на данные, полученные местными геодезическими организациями на основании исследований и многолетних наблюдений.

Вид используемых труб

Раньше коммуникации строили в основном из металлических труб (чугунных, стальных, медных), к прочности которых вопросов не возникало. Они могли выдержать даже очень большое давление грунта, поэтому данный показатель не принимался в расчёт, на какую глубину закапывать канализационную трубу или трубу питьевого водопровода.

Сейчас старые стальные магистрали стараются заменить новыми пластиковыми Источник gidroguru.com

Сегодня эти системы собираются из более современных полимерных материалов, имеющих множество преимуществ перед традиционными:

  • низкую стоимость;
  • небольшой вес;
  • невосприимчивость к воздействию жидкостей, в том числе и химически агрессивных;
  • отсутствие коррозии;
  • гладкая поверхность, препятствующая засорению внутреннего сечения труб и т.д.

Но прочность таких труб гораздо ниже: под давлением грунта они могут деформироваться или разрушаться. Поэтому нужно смотреть на их вид и маркировку, в которой отражена толщина стенок или величина предельного давления, которое они могут выдерживать.

Как правило, для подземной прокладки напорного водопровода используют трубы ПНД (полиэтилен низкого давления). Этот материал пластичен, обладает достаточной гибкостью, и поэтому трубы из него выдерживают большое давление и не разрываются при кратковременном замерзании воды. Однако их марка должна быть не ниже PN10, а диаметр не меньше 25 мм.

Совет! Если над местом прокладки магистрали вероятна высокая нагрузка на грунт (автомобильная дорога, фундамент дома или другого строения), проблему, на какую глубину закапывать трубу, можно решить не за счёт её увеличения, а за счёт устройства прочного защитного футляра из бетона или стали.

Трубы ПНД – лучшее решение для устройства наружного водопровода Источник images.ru.prom.st

Каталог компаний, что специализируются на септиках и автономной канализации

При устройстве сезонного летнего водопровода, из которого вода на зиму сливается, его закапывают минимум на полметра, если над магистралью проходит дорога.

Это делается для предотвращения повреждения труб давлением от тяжёлых транспортных средств.

Это же правило действует и в южных регионах, в которых земля не промерзает на большую глубину, но трубопровод нуждается в защите от механических повреждений, которую обеспечивает толщина грунта над ним.

Если в дом проводится и горячая вода от централизованного источника, для этой магистрали используют армированные или металлопластиковые изделия. Их желательно утеплять вне зависимости от глубины укладки, чтобы снизить потери тепла по пути от источника в помещение.

Подробнее о выборе труб для подземного водопровода расскажет видео:

Другие факторы

Существуют и объективные факторы, влияющие на расчёты. Например, глубина, на которой находится центральная труба водоснабжения, к которой планируется подключиться, или дно кессона над водяной скважиной.

Не стоит пренебрегать и такими параметрами, как количество выпадаемых в регионе осадков и уровень грунтовых вод. При их высоком стоянии может происходить всплывание труб, которое предотвращают засыпкой грунтом толщиной не менее 100 см или анкерным креплением трубопровода.

Следует учитывать и условия использования земли над водопроводной магистралью. Если над ней расположена пешеходная тропинка, автостоянка или другой объект, с которого зимой счищается снег, то почва в этом месте промерзать будет сильнее, чем под снеговым покровом.

Уровень прокладки канализации

Несколько иные правила применяют, когда решают, на какую глубину нужно закапывать канализационную трубу в частном доме. Эта система работает иначе: стоки либо сливаются в септик самотёком благодаря уклону, либо прокачиваются насосом, поэтому не задерживаются в трубах и замерзать в них нечему.

Схема автономной системы канализации Источник www.alta-sib.ru

Тем не менее, глубину промерзания грунта нельзя не учитывать вовсе. В регионах с тёплым климатом сливные трубы заглубляют минимум на 70-80 см, и чем севернее расположена местность, чем суровее климат, тем глубже делают траншеи. Например, на вопрос, на какую глубину закапывать канализационную трубу в частном доме на Урале, специалисты отвечают: 2-2,5 метра.

Однако эта цифра носит рекомендательный характер и учитывает все возможные риски повреждения системы. Устранить их можно, если выполнить следующие требования:

  • использовать трубы достаточного диаметра с минимальным количеством стыков;
  • устроить уклон не менее 2-3 см на каждый погонный метр уличной магистрали;
  • избежать образования «карманов» – провисов трубы относительно прямой линии;
  • проложить трассу по прямой линии, без поворотов от точки выхода из дома до точки сброса стоков.

Обратите внимание! Если трасса будет иметь повороты или разветвления, в этих точках необходимо устраивать смотровые колодцы со свободным доступом к ним для ревизии и прочистки труб от засоров, которые и становятся причиной заторов и промерзания.

Такие колодцы устанавливают и на очень протяжённых прямых участках длиной более 15 метров Источник postroikado.ru

На какую глубину закапывать канализационную трубу для септика, зависит и от её прочности. Используемые для таких систем полипропиленовые трубы могут иметь разную плотность. Их различают по цвету:

  • оранжевые – более плотные и прочные, они могут выдержать давление грунта высотой до 3 метров;
  • серые трубы не рассчитаны на такую нагрузку, их предел – 2 метра.

Глубина заложения септика – отдельный вопрос. Так как сам он обладает внушительными размерами, то его дно в любом случае опирается на незамерзающий слой грунта и подогревается им. Кроме того, внутри ёмкости постоянно идут процессы брожения с выделением тепла, поэтому его содержимое не замерзает.

Важно! Не стоит лить в септик составы, препятствующие замерзанию воды, типа антифриза. Такие жидкости убивают живые бактерии, тормозя естественные процессы переработки стоков.

На какую глубину закапывать септик, зависит от следующих факторов:

  • его расположения и удалённости от дома и протяжённости канализационного трубопровода;
  • высоты точки вывода трубы из здания;
  • рельефа участка;
  • глубины укладки труб.

Установка септиков в котлован Источник cdelayremont.ru

Необходимо учитывать и модель самого септика: его общую высоту, высоту горловины, точки ввода канализационных труб, а также рекомендации производителя.

Иногда из-за низкого расположения конечной точки слива ёмкость требуется сильно заглублять, что не всегда целесообразно и не всегда возможно из-за особенностей грунта или высокого уровня грунтовых вод. В таких случаях можно включить в систему повышающий фекальный насос либо соорудить самодельный септик из бетонных колец.

Но лучше заранее составить проект системы в вертикальном разрезе и попробовать найти оптимальный вариант, чтобы сюрпризы не возникали в процессе работы.

О том, как выбрать глубину прокладки канализационных труб и септика, рассказывается в видеоролике:

Заключение

Если вам трудно определиться, на какой глубине прокладывать канализацию в частном доме или проводить водопроводную магистраль, проще всего пройтись по соседям и узнать, как это делали они, и какие проблемы возникли в том или ином случае. Чужой опыт – самый надёжный и недорогой способ исследований. Если же вы строитесь на малозаселённом участке, то лучше обратиться за советом к специалистам.

Прочитать позже

Отправим материал на почту

  • Автор статьи
  • Инженер-сметчик инженерных коммуникаций
  • Сергей Михайлов

Использование техники

Кроме этого вам может оказать помощь использование техники. Сейчас на строительном рынке доступна целая масса легких мини-экскаваторов, мотоблоков и другого аналогичного хороша. Обычно аренда для того чтобы аппарата стоит не так и дорого, наряду с этим работа производится в считанные часы, вам кроме того не успеет надоесть.

При наличии на пути траншеи дороги либо иного аналогичного препятствия, возможно применить способ прокола грунта. Для этого с двух сторон преграды выкапывают колодцы глубиной на полметра ниже глубины прокладки, а протяженность колодца должна быть полтора-два метра. Ширина приблизительно 1 – 1.2 м.

Стальная труба режется на отрезки по 1 м, на концах которых нарезается резьба. Кроме этого пригодятся соединительные муфты. Из одного отрезка делается конусный наконечник посредством кувалды, на конце которого оставляют маленькое отверстие.

После этого берут водяной насос и шланг заводят в колодец. Потом в грунт по направлению ко второму колодцу забивают наконечник, на его конец накручивают отрезок трубы посредством муфты, заводят шланг в трубу и подают воду.

На тело трубы крепят струбцину либо ключ, и посредством лома проталкивают трубу в землю (нужно подчернуть, что при хорошем напоре воды она идет как по маслу).

В то время, когда труба всецело вошла, к ней присоединяют следующий отрезок и без того продолжают до полного прокола участка.

Обратите внимание! На преодоление простой двухполосной автострады уйдет пара часов, наряду с этим вам не нужно будет восстанавливать асфальт и перекрывать движение

Способы соединения труб ПНД

В готовом проекте представлен план магистральной сети: длина, повороты, соединения. На этапе проектирования, еще до закупки материалов, определяют способ крепления участков между собой и формируют итоговый список оборудования и материалов, рассчитывают сметную стоимость прокладки.

Сварка встык

Для прочного, надежного соединения ПНД применяют сварку встык. Способ удобный и недорогой, за исключением стоимости сварочного аппарата. В среднем цена такого оборудования от 180 тысяч до 2 миллионов рублей. Если у вас нет цели приобретать аппарат для сварки труб ПНД, стыковку участков лучше доверить специализированной бригаде.

Если вы планируете прокладку водопровода самостоятельно, я расскажу, как это сделать. Сварочный аппарат состоит из следующих элементов:

  • центратор;
  • гидроагрегат;
  • сварочное зеркало;
  • торцеватель.

Сборка состоит из следующих этапов:

  1. Зафиксировать трубы ПНД в центраторе по двум сторонам крепежными гайками.
  2. В комплекте со сварочным аппаратом поставляется памятка с формулой, через которую рассчитывают давление для конкретного диаметра трубы. Узнав нужные параметры, установить их в гидроагрегате.
  3. Обезжирить края трубы ПНД спиртовыми салфетками.
  4. Торцовкой выровнять стыки, чтобы не было заусенцев.
  5. Нагрев сварочное зеркало, установить его между труб. Подавать на центратор давление до тех пор, пока торцы не расплавятся на 1 сантиметр. Сбросить давление до нуля и подождать указанное в инструкции время.
  6. Убрать нагревательный элемент, соединить трубы.

Электромуфтовая

Способ электромуфтового соединения подходит для ремонта уже существующего водопровода из ПНД. Но им также можно воспользоваться для сварки новой системы в труднодоступных местах. Потребуется сварочный аппарат для электромуфтовой сварки и соединительные муфты. Стоимость муфт зависит от диаметра, начинается от 200 рублей.

Перед началом работ примеряют муфту к отрезкам труб и делают засечки белым маркером. От места среза до засечки трубу зачищают скребком от защитного окислительного покрытия и обезжиривают.

Электромуфта представляет собой рукав с пазами под контакты сварочного аппарата. На корпусе муфты наклеен штрихкод, который считывают лазерной указкой, входящей в комплект аппарата. Если по каким-то причинам считывание не произошло, то данные можно взять в паспорте муфты. Штрихкод нужен, чтобы аппарат автоматически подобрал режим сварки.

Соединив трубы в муфте, подключают контакты. На аппарате дают команду «старт». Ток подается на электросеть, расположенную на внутренней стороне муфты. Труба начинает плавиться. Процесс считается завершенным, когда на поверхности рукава появятся маячки и аппарат подаст сигнал.

Соединение компрессионными фитингами

К менее надежным способам относят соединение фитингами. В местах стыков могут образоваться течи, поэтому использовать такой метод лучше для наружных систем водопровода малых диаметров.

Для соединения водопровода из труб ПНД компрессионными фитингами не требуется дополнительного оборудования. Сваркой и электромуфтой разрешено соединять только одинаковые по диаметру, марке и толщине стенки трубы ПНД, а разнообразие в моделях фитингов позволяет компоновать элементы разного сечения.

Откручивают от фитинга зажимную гайку синего цвета, надевают ее на трубу. Следом крепится кольцо белого цвета. Зачищенную и обезжиренную трубу вставляют в фитинг, подтягивают кольцо и гайку, плотно закручивают.

Соединение в раструб

До того как муфты и фитинги стали доступны на строительных рынках, в прокладке трубопровода широко применялся способ соединения в раструб. Технология заключается в компоновке труб разного диаметра: одну трубу вставляют в другую и герметизируют стык. Для герметизации используют прорезиненную муфту, предварительно надетую на широкий срез трубы.

Какой способ лучше

Для подземного водопровода лучше применить способ сварки встык. Такое соединение гарантирует долгую работу системы без протечек. Процесс сварки труб быстрый, с работой справится один человек.

Засыпка траншей

Перед засыпкой грунта котлован очищается от снега и попавшего в него мусора. Нижняя часть канавы на высоту 40-50 см заполняется талой землей независимо от времени года. Сразу проводится трамбовка. При прокладке трассы вне автомобильных дорог допускается использование не более 15 % мерзлого грунта.

https://youtube.com/watch?v=lAfNG7EotlE

Загрузка земли проводится так, чтобы исключить попадание на трубы камней и других твердых предметов. При загрузке почвы в глубокие объекты трубопровод закрывается досками, которые потом достаются. Грунт распределяется равномерно по обе стороны от трубы, чтобы не допустить ее искривления. Окончательная трамбовка может проводиться тяжелой техникой с использованием отвала, ковша, гусениц и колес.

Материал трубопроводной продукции

Традиционно, для подземных коммуникаций использовались , которые сочетают в себе прочность и достаточную устойчивость к внешним негативным воздействиям.

В настоящее время, стальные трубы

являются предпочтительными при прокладке объёмных магистралей.

Частные трубопроводы

, всё чаще, обустраиваются с применением надёжных и современных, усиленных полипропиленовых изделий, способных переносить значительные температурные колебания в пределах -5 о С до +140 о С.

Полиэтиленовые трубы

могут прокладываться, как при обустройстве индивидуальной системы водоснабжения с подачей воды насосной станцией (почему долго набирает давление — написано ), так и в напорном водоотведении он централизованного, муниципального водовода.

Расстояние от водопровода до фундамента и канализации – требования и нормы

Функциональность жилого дома и удобство проживания в нем обеспечивает подведение к строению сетей водопровода и канализации. В зависимости от принадлежности источников поступления воды и отводов стоков, инженерные сети могут относиться к централизованным или автономным системам. Но их специфика ни в коем случае не отражается на допустимом расстоянии укладываемых труб от фундамента строения, которое требует выдерживать нормативная документация. В частности, в СП 42.13330.2011, являющихся актуализированной редакцией СНиП 2.07.01-89*, приводятся минимальные отступы наружного водопровода и канализации от боковых стенок фундамента как дома, так и различных ограждений, а также опор электросети. Конечно же, к выпускам данные правила отношения не имеют.

Требования к прокладке труб в земле

Существуют определенные требования, соблюдение которых позволит правильно осуществить монтаж без возникновения проблем в процессе эксплуатации. Предпочтительно выбирать армированные трубы, так как они более надежны и выдерживают повышенные нагрузки

Также важно тщательно изолировать систему, для избежания протекания и промерзания

Выполнение всех требований позволяет минимизировать потерю тепла и продлить срок службы конструкции. Трубопровод не нужно жестко фиксировать, так как при транспортировке горячей воды трубы будут расширяться.

В некоторых случаях необходимо использовать дополнительные элементы для изоляции и утепления. Последнее особенно актуально для районов с суровыми зимами. В качестве утеплителя могут выступать следующие варианты:

  • использование футляра;
  • применение пенобетона;
  • использование матов для изоляции;
  • монтаж кабеля для обогрева;
  • увеличение давления в трубопроводе.

К обустройству системы могут предъявляться и другие требования в зависимости от климатических условий и особенностей почвы. Для более правильного монтажа рекомендуется проконсультироваться со специалистом.

Как происходит укладка внешней ветви водопровода?

Как прокопать траншею под водопровод мы уже разобрали, поэтому далее по тексту мы рассмотрим технологию монтажа внешнего трубопровода, связывающего источник и ваш дом. Этот процесс можно разбить на три этапа – подготовку, укладку труб и засыпание траншеи.

Подготовка предполагает следующие действия:

  • На дно траншеи досыпают 20-сантиметровую песчаную подушку, которую обильно смачивают и утаптывают. Обычно с помощью такой «подушки» увеличивают опорную способность грунта, но в этом случае мы просто выравниваем неровности на дне траншеи, поэтому для подсыпки можно использовать отобранный грунт.
  • Закончив с «подушкой» можно заняться фундаментом строения – в нем придется прорезать сквозное отверстие, сквозь которое пройдет водопроводная труба. Для этого используют перфоратор и сверло с твердосплавным наконечником. В точке пропуска вычерчивают квадрат, в который можно вписать внешний диаметр трубы. Далее по периметру квадрата нужно высверлить целую цепочку отверстий, выламывая куски бетона или кирпичей молотком и зубилом.
  • После «пробоя» фундамента нужно переходить к шахте колодца или скважины. В ее стене специальной коронкой высверливают отверстие, диаметр которого должен быть больше внешних габаритов адаптера, обеспечивающего стыковку внешнего участка водопровода и заборной трубы насоса.

При подключении водопровода к магистрали последний пункт становится неактуальным.

Монтаж трубопровода реализуется следующим образом:

  • Отмеренный отрезок трубы отрезается от бухты и укладывается на песчаную «подушку». Причем длина отрезка подбирается исходя из предполагаемых габаритов участка трубы, расположенного в цоколе (за фундаментом) дома. Впрочем, на этом этапе высока вероятность ошибки подбора длины. Поэтому вам лучше занести всю бухту в дом и протолкнуть свободный торец сквозь отверстие в полу и фундаменте, протянув его до самого колодца.
  • Далее вы опускаете насос или трубу с эжектором в колодец и монтируете адаптер. Свободный торец трубы припаивается к внешнему штуцеру адаптера или монтируется на цанговую муфту (если на выпуске адаптера есть резьба).

В финале вы обрезаете трубу и выносите бухту из дома. Причем над уровнем пола лучше оставить 30-сантиметровый выпуск, который можно укоротить перед монтажом центрального запорного вентиля.

Третий этап – заполнение траншеи – требует лишь физических усилий. Вы просто переносите грунт от места складирования в траншею, укладывая его 25-сантиметровыми слоями, которые тщательно притаптываются. И не спешите утилизировать остатки грунта – весной подсыпка «провалится» и вы уложите остатки поверх просевшей почвы.

Ну, вот и все – теперь вы знаете, как роют траншеи и укладывают внешнюю ветвь водопровода. Остается лишь применить полученные знания на практике.

Основные способы копки траншей

Часто возникает вопрос: «Как выкопать траншею под водопровод наиболее рациональным методом?» Существует два основных варианта:

Первый вариант обычно используется, когда у домовладельца нет средств на наём экскаватора. Другая причина – невозможность работы тяжёлой землеройной техники из-за ограниченности окружающего пространства. Такой вариант, несмотря на отсутствие финансовых затрат (если домовладелец выполняет работу сам), является наиболее долгим и трудозатратным.

Использование механизированной техники, позволяет вырыть траншею максимально быстро и с минимумом затрат физических сил.

Подготовительные работы

Прежде чем приступить к копке траншеи необходимо сделать расчет ее глубины, ширины, приготовит весь необходимый инструмент и материалы, произвести разметку границ.

В зависимости от типа почвы в месте прокладки траншеи поперечное сечение может иметь следующую форму:

  • Трапециевидная – имеет скошенные под углом 45-60 градусов боковые стенки. Хорошо подходит для траншей на всех типах почв, но наиболее оправдана при копке рва на легких песчаных почвах. Траншея с таким поперечным сечением более трудоемка, занимает значительную площадь и много времени.
  • Прямоугольная – используется при копке траншеи на связных супесях, суглинках, глинах. Характеризуется отвесными стенками и небольшой шириной. При копке на супесях стенки рва во избежание осыпания грунта укрепляют досками и поперечными распорками.
  • Комбинированная (смешанная) – имеет скошенные боковые стенки и небольшой участок дна с прямоугольным сечением, начинающийся от верхнего уровня верховодки или грунтовых вод. Траншея с такой формой поперечного сечения подходит для легких почв, подстилаемых с определённой глубины тяжелой глиной, суглинком; для мест с высоким уровнем залеганием грунтовых вод (УГВ).

Ширина траншеи зависит, прежде всего, от способа ее копки:

  • При рытье вручную траншею делают такой ширины, чтобы в ней было удобно работать с лопатой, киркой и другим инструментом, при этом удерживающая инструмент рука не царапалась о стенки рва. Оптимальная ширина рва при таком способе составляет не менее 70-80 см.
  • При копке с помощью различной техники ширина рва определяется аналогичным показателем рабочего органа экскаватора, траншеекопателя .

Расчетная глубина промерзания почвы для различных регионов России.

Регион/городГлубина промерзания почвы по СНиП, см
Суглинистые
и глинистые почвы
Мелкозернистый
(пылеватый) песок, супесь
Крупнозернистый
и гравелистый песок
Средняя полоса
Вологда143174186
Екатеринбург157191204
Казань143175187
Москва110134144
Нижний Новгород145176189
Санкт-Петербург98120128
Саратов119144155
Орел110134144
Рязань136165177
Самара154188201
Ярославль143174186
Среднее значение133161173
Сибирь
Новосибирск183223239
Сургут222270290
Тюмень173210225
Челябинск173211226
Среднее значение188229245
Южные районы
Ростов-на-Дону668086

Более точно рассчитать глубину промерзания почвы можно по следующей формуле:

Карта глубины промерзания грунта

Hпр=√∑т×K

где, Hпр – глубина промерзания почвы,

∑т – сумма среднемесячных температур за зиму без учета знака минус,

К – поправочный коэффициент, принимающий в зависимости гранулометрического состава почвы следующие значения:

  • Глинистые и суглинистые почвы – 0,23;
  • Мелкозернистые пески и супеси – 0,28;
  • Крупнозернистые пески – 0,3;
  • Каменистый грунт – 0,34.

Расстояние от других коммуникаций

При копке рва для прокладки водопроводной трубы следует делать следующий отступ от располагающихся рядом коммуникаций:

  • газопровод – 1 м;
  • телефонный кабель – 0,5 м;
  • силовой электрический кабель -0,5 м;
  • канализационная труба – 0,2 м.

Разметка

Контуры траншеи на местности определяются следующим образом:

  • От источника водоснабжения до места ввода водопроводной трубы в дом при помощи измерительной ленты или шнура прокладывается минимальный путь.
  • В том месте, где будут копать траншею, удаляют все кустарники, клумбы, дорожки из камня, освобождают подъезды для тачки или строительной малогабаритной техники: мини-трактора, экскаватора, траншеекопателя. Также на этом этапе предусматривают места, куда ляжет вынимаемый при копке траншеи грунт.
  • Осевая линия будущей траншей обозначается при помощи забиваемых в землю кольев и натянутого между ними капронового шнура.

Материалы и инструменты

Лопата штыковая дренажная

Для рытья водопроводной траншеи необходимы такие инструменты:

  • штыковая лопата,
  • лом,
  • кирка,
  • тачка,
  • молоток,
  • колья,
  • капроновый шнур,
  • мерная планка с линейкой.

Основные факторы, которые влияют на определение глубины водопровода

  1. Поддержание температуры в данной области в холодное и жаркое время года.
    При низкой температуре вода в трубах замерзает, при высокой нарушается ее целостность, оба фактора температуры влияют на функциональность водопроводной системы;
  2. Свойства и характеристика почвы (показатель глубины меняется в зависимости от того какая почва: глинистая, вязкая – 1,3 м, мягкая, рыхлая – 1,6 м, твердая – 1,9 м);
  3. Наличие растительности на поверхности земли (кустарники с разрастающимися массивными корнями повреждают целостность водопровода);
  4. Температура воды, проходящая через водопровод (частые перепады температуры негативно влияют на структуру трубной системы);
  5. Процент прямых солнечных лучей (воздействие солнца влияет на внешнюю оболочку трубы и сократит длительность ее использования);
  6. Наличие и удаленность подземных вод (если воды находятся слишком близко, то можно использовать только неглубокие траншеи).

Чтобы выполнить работу качественно и на длительный срок эксплуатации, принимайте во внимания, все представленные факторы.

Стандарты закладки по СНиП

Необходимая глубина прокладки водопроводных труб составляет 0,5 м (это минимальное значение, разрешающие сохранить целостность и срок использования коммуникационной системы) ниже уровня промерзания грунта, но также она зависит от географической местности и характера почвы.

Средние показатели по СНиП. Жителям северных областей следует придерживаться 2-3,5 м глубины, для промежуточной зоны 1,2-2 м, для южных областей 0,5-1,2 м.

Из каких материалов должна быть труба:

  • Сталь. Трубы из стальных конструкций использовались в старых постройках. Сейчас не самый актуальный выбор, так как существуют более качественные и стойкие материалы;
  • Оцинкованная сталь. Усовершенствованный вариант предыдущего материала. Использование цинка на поверхности предотвращает от негативного воздействия внешних факторов и повышает срок службы. Есть мнение, что данный материал портит качество воды, поэтому его не используют для питьевых систем;
  • Металлопластик. Комбинирование пластмассы и метала, гарантируют длительный срок эксплуатации. Высокая устойчивость к воздействию неблагоприятных внешних факторов;
  • ПНД. Данные материал обладает рядом преимуществ: низкая стоимость, устойчив к воздействию окружающей среды, высокая гибкость, легкий в применении.

Возможные способы теплоизоляции

Рассмотрим, как именно мы можем предотвратить промерзание и повреждение канализационных труб от воздействия низкой температуры.

Выделяют такие способы:

  • Проложить трубу на глубину, которая сохранит нужное тепло и не позволит ей промерзнуть;
  • Использование специальных теплоизолирующих материалов;
  • Использование обогревающего электрического кабеля.

Глубина ниже уровня промерзания

Первый способ не подходит для тех, кто взялся за работу самостоятельно. Преимущество в том, что если вы проложили трубу ниже уровня промерзания почвы, то дополнительные способы утепления вам не потребуются. Но это достаточно трудоемкая работа, требующая специального оборудования, практических знаний и дополнительных финансовых средств.

Если вы выбрали данный метод, то без специалистов и больших вложений не обойтись.

Материалы для теплоизоляции

    Вата минеральная. Классический метод утепления, но не подходит для канализационных конструкций, так как не оправдан количеством используемого материала и его цены. Теряет свои утеплительные качества при воздействии на него влаги.
  1. Пенополиуретан. Данный вариант имеет высокую эффективность, невысокую стоимость, устойчивость к влаге.
    Представляет собой цилиндры, которые как «скорлупа» надеваются на утепляемую систему. Отлично подходит для канализации.
  2. Пеноизол. Жидкий высокоэффективный теплоизоляционный материал, создающий монолитную, непроницаемую оболочку. В использовании требует навыков специалиста и наличия специального оборудования.
    Поэтому для самостоятельного строительства не подходит.
  3. Вспененный полиэтилен. Высокоэффективный материал, обладающий легкостью в применении и гарантом качества. Представляет собой трубу с разрезом различного диаметра, которая надевается на утепляемую зону и закрепляется в месте разреза.

Имеются и другие высоко усовершенствованные теплосберегающие материалы, но на практике применяются редко из-за завышенной стоимости.

Обогревающий электрический кабель

Данный способ подразделяется на два варианта: бюджетный и более затратный.

В-первом случае, используется обыкновенный кабель, который прогревает коммуникацию на всем ее протяжении. Минусом является нерациональное потребление электрической энергии.

Во-втором случае, используется автономный кабель. Он также прогревает трубу, но избирательно на тех участках, где происходит снижение температуры. Высокая цена оправдает срок эксплуатации и сбережет расходы.

Для экономичности сочетайте сразу два варианта. Базовым будет обыкновенный кабель, а в менее обогреваемых местах автономный кабель.

Пошаговое руководство по укладке трубопровода в землю

  1. Первым делом выкопайте место для прохождения водопровода. Ширину траншеи выбирайте самостоятельно.
    Главным условием является отдаленность коммуникационной системы от других инженерных объектов 0,5-1 м;
  2. С помощью сварочного аппарата соедините трубы, используемые для прокладки;
  3. Во избежание смещения грунта, требуется насыпать на дно траншеи песок высотой 15 сантиметров;
  4. Перед укладкой проводят теплоизоляцию труб. Для того чтобы создать оптимальное давление в трубе при заведении в дом, нужно укладывать ее под небольшим углом, наклоняя в сторону дома в вертикальной плоскости;
  5. Обеспечьте высокую теплоизоляцию в местах входа и выхода коммуникации из грунта, чтобы предотвратить промерзания водопровода;
  6. В первые сутки после установления конструкции проверьте ее работоспособность. Обратите внимания на то, есть ли протекания в трубах, достаточный ли напор при подаче воды;
  7. Если при проверке не обнаружилось никаких нарушений, закопайте траншею. Как в самом начале насыпьте слой песка 15 сантиметров высотой, после землей.

Тестирование работоспособности труб водопровода обязательно. Перед тем как начнете закапывать траншею, не забудьте об этом.

Как вы видите для того, чтобы определить глубину прокладки водопровода, следует учитывать множество факторов, которые непосредственно будут влиять на качество и срок службы построенной коммуникационной системы.

На какой глубине необходимо прокладывать водопроводную трубу для частного дома Ссылка на основную публикацию

Планирование и расчёт траншеи под систему водоснабжения

Наиболее простой и быстрый способ проложить трубопровод от источника воды до дома – обратиться за помощью к сотрудникам специализированных компаний, обладающим соответствующим опытом и техникой. Но далеко не всегда подобный вариант является подходящим.

В одних случаях внутреннее пространство участка и расположение надворных построек не позволяет использовать тяжёлую землеройную технику. В других ситуациях нанимать профессиональную бригаду бывает накладно с финансовой точки зрения. Тогда единственно приемлемым выходом будет траншея для водопровода, проложенная собственными силами.

Подготовка


Расчёт объёма земляных работ
Прежде, чем приниматься за копку, необходимо произвести подготовку к работе. Основными из подготовительных мероприятий являются составление плана прохождения будущего трубопровода и произведение необходимых расчетов. При выборе маршрута прокладки водопровода следует учесть возможное наличие на его пути других коммуникаций, проложенных ранее: электрических и телефонных кабелей, газовых и канализационных труб. Поиск подземных коммуникаций.

Если в вашем распоряжении нет проектно-технической документации с указанием расположения коммуникаций, производите землеройные работы максимально аккуратно, во избежание их нечаянного повреждения. Прокладывать шурфы следует прямолинейно, от источника водоснабжения до ввода в дом. Если же такой возможности нет, то повороты трубопровода рекомендуется делать под прямым углом. Так, в дальнейшем, будет проще произвести стыковку труб.

Нюансы копки и прокладки

Когда вы знаете места расположения на вашем участке иных коммуникационных сетей, следует соблюдать нормативы СНиП для прокладки рядом с ними трубопровода.

Величины отступа при копке траншеи для водоснабжающей сети от иных коммуникаций выглядят так:

  • Расстояние до газопроводных труб – не менее 1м.
  • До канализационных систем – 20см.
  • До отопительных трубопроводов – 1,5м.
  • До питающих электрокабелей – 0,5м.

При этом прокладывать в одной траншее канализационные и водопроводные трубы запрещается СанПиНом (санитарными нормативами). В исключительных случаях возможна прокладка вместе водяных и отопительных труб, а также электрического кабеля, но лишь при соблюдении правил их взаимной изоляции.

Следующий шаг – сбор необходимой разрешительной документации. Если траншея для водопровода прокладывается от автономного источника воды – скважины или колодца, – то никакого разрешения на это запрашивать не потребуется.

Исключение – если земляные работы будут производиться за пределами вашего земельного участка. Так, при прохождении траншеи под водопровод через соседский участок, само собой, потребуется спросить на это разрешение соседей. Если же прокладываемые вами подземные коммуникации пройдут через земли общего пользования, рекомендуется уведомить об этом местные власти.

Даже если ваша канава никому не мешает муниципальные чиновники вправе возбудить против вас административное дело, и наложить штраф за подобное самоуправство. Для врезки в сети центрального водоснабжения потребуется получить разрешение от местной ресурсоснабжающей организации.

Самовольная врезка в магистраль чревата созданием аварийной ситуации, и может повлечь судебное преследование, вплоть до уголовного наказания. Как улизнуть от наказаний.

Расчёт и планировка


Для прокладки автономного водоснабжения вам не нужно получать никакие разрешения. Но всё же стоит удостовериться, что по вашему участку не проходят какие-либо сети. Эту информацию можно получить в соответствующих органах. Если какие-то коммуникации есть, нужно уточнить глубину их залегания и место прохождения.
При наличии других инженерных сетей на территории вашего участка и параллельной прокладке трубопроводов водопровода необходимо руководствоваться нормативами из СНиП 3.05.04-85 (наружные канализационные и водопроводные сети). Согласно этим нормам расстояние по горизонтали от прокладываемых водопроводных сетей до других коммуникаций должно быть таким:

  • от канализации (диаметром 110 мм) нужно отступить 0,2 м (от наружных стенок);
  • между силовым кабелем и водопроводом должно быть не менее 0,5 м;
  • от газопровода отступают 1 м;
  • тепловые сети не могут находиться ближе к водопроводу, чем на 1,5 м;
  • от других сетей водопровода до прокладываемой трубы должно быть минимум 1,5 м.

Согласно СНиП если водопроводные трубы нужно проложить под дорогой или другой территорией с мощением, то сети должны пересекать этот участок перпендикулярно, чтобы минимизировать протяжённость трубы, которая будет подвергаться значительным нагрузкам.

Требования СП и СНиП

Принципы и требования к расчетам изложены в нормативных актах по строительству (СП – сводах правил и СНИП – строительных нормах и правилах, ТТК – типовых технологических картах).

Правила сооружения и нормативы земляных работ при устройстве траншей утверждены в:

  • СП 45.13330.2012 о земляных сооружениях, в котором изложены основные требования к обустройству ширине траншей, высоте стенок, допустимых отклонениях;
  • СП 104-34-96 о производстве земляных работ;
  • СНиП 2.05.06-85 о подземной прокладке трубопроводов;
  • СНиП III-42-80 о земляных работах.

Требования могут отличаться для газовых трубопроводов, водоводов и других технологических объектов.

Цели подсчета размеров


Создание траншеи под трубы – это трудовой процесс, который поддается измерению в различных единицах.
Расчет объема земляных работ необходим для того, чтобы определить:

  1. Объем вынутого грунта.
  2. Затраты рабочего времени для ручного труда и машино-часов (затраты могут считаться с учетом того, что после укладки трубопровода траншею понадобится закопать).
  3. Грузоподъемность транспорта, необходимого для вывозки излишков грунта.

Конечная задача – расчет общей суммы затрат с учетом зарплаты рабочих и оплаты аренды механизмов.

При расчетах учитывают дополнительные работы, такие как:

  • выгрузка грунта в транспорт и вывоз его,
  • установка крепления вертикальных стенок,
  • засыпку,
  • приведение местности в первоначальное состояние.
Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
