Установка колодцев канализации: устройство и монтаж

Один из основных элементов современной системы водоотведения – канализационный колодец. Люки этих сооружений мы часто встречаем, если даже просто прогуливаемся по улицам города. Но и в автономной канализационной системе, которую частный владелец обустраивает на своём участке, тоже используются колодцы.

Мы предлагаем ознакомиться с представленной нами классификацией колодцев для систем канализации. Деление их на типы производилось по функциональному назначению и материалу, использованному в изготовлении. Статья поможет разобраться в разновидностях и выбрать подходящий вариант.

Предложенная нами подробная информация о видах и эксплуатационных особенностях колодцев, являющихся обязательной составляющей канализации, дополнена схемами, видео и фото для наглядного восприятия.

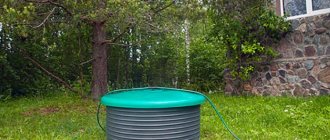

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.
Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

• рытье котлована,
• строительство фундамента (песчано-щебеночная подушка, заливное основание),
• установка конструкции (и ее якорение при необходимости),
• подключение колодца к системе.

Монтаж лотковой части канализационного смотрового колодца в котловане

Канализационные колодцы — СНиП, схемы устройства и монтажа

Технология обустройства канализационных колодцев отработана до мелочей и закреплена документально. Строительные нормативы предписывают основной ряд уложений, которым обязаны соответствовать проводимые работы. В частности, СНиП имеет номер 2.04.03-85 и называется «Канализация. Наружные сети и сооружения». Документ регламентирует места размещения разных типов конструкций, размеры и требования, предъявляемые к возводимым конструкциям.

Вне зависимости от назначения, частного или общественного пользования, устройство канализационных колодцев обязано выполняться по правилам и требованиям. Например, смотровой объект обязан быть размещенным перед входом местной канализации в централизованный коллектор, за пределами красной линии застройки.

Устройство фильтрационного колодца: функции, схема, устройство

Колодец, предназначенный для фильтрации сточных вод, устанавливается в системе канализации после септика.

Его задача состоит в том, чтобы принять стоки, прошедшие предварительную очистку, и затем пропустить их через слой грунта, исполняющий, в данном случае, функцию фильтра.

Чаще всего этот элемент водоочистки устанавливают, если нет возможности отведения стоков в центральную канализационную сеть или нижележащие грунты.

Фото: фильтрационный колодец

1. Крышка люка 2. Вытяжная труба 3. Корпус горловины 4. Утепляющая крышка 5. Подводящая труба 6. Внешний слой гравия 7. Корпус колодца 8. Щиток 9. Внутренний фильтрующий слой

Важно! При планировке места для фильтрационного колодца стоит учитывать расстояния до близлежащих построек и колодцев для забора питьевой воды (по СНиП это не ближе 10 и 30 метров соответственно). Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента

Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента.

Фото: канализационный колодец из бетонных колец Внутрь колодца засыпают гравий, керамзит, кирпичный бой и другой материал с размером фракции примерно от 10 до 70 мм.

Снаружи по всему периметру производят подсыпку из того же состава, что и внутри колодца, но не более 1 м. Подводящая труба должна быть выше фильтрующего слоя примерно на 15 см.

Важно! Для того, чтобы не происходил размыв донного фильтра, под струю воды подкладывают деревянный щиток, предварительно обработанный антисептирующим составом

Обустройство дренажного колодца из бетонных колец

Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.

Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.

Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.

Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.

Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.

Рекомендации по чистке железобетонных канализационных колодцев

Даже при наличии всех современных устройств, очень часто чистка канализационных колодцев производится в ручном режиме. Происходит это следующим образом:

1. Один из работников спускается в резервуар, для того чтобы протолкнуть в направлении сформировавшегося засорения проволоку.
2. Вторая группа рабочих, которые находятся наверху, усердно вращают её противоположный конец.

Существует еще одна классификация колодцев, которая затрагивает различие по:

• Глубине заложения, а также габаритам. По этим критериям, объекты подразделяются на 2 разновидности — обслуживаемые и инспекционные. Первая категория требует погружения внутрь обслуживающего персонала. Процесс выполнения поставленных задач сопряжен со значительными трудностями. А вот инспекционные колодцы предусматривают возможность осуществления слежки за работоспособностью и техническим состоянием прямо с дневной поверхности.
• Касательно размеров — габариты обслуживаемых емкостей определялись таким образом, чтобы человек в рассматриваемое очистительное сооружение не только поместился, но и мог там нормально работать. Соответственно, поперечный размер сооружения, должен составлять минимум 700 мм.Чаще всего используются такие стандарты: тысяча, полторы и 2 тысячи мм в поперечнике. С поправкой на перечисленные нормативы производят используемые в качестве основания круглые плиты.

Касательно имеющихся в наличии структурных компонентов, с точки зрения прочистки канализационного колодца, принято выделять:

• Основание или дно, которое может иметь вид круга или прямоугольника;
• Кольца, входящие в состав шахты;
• Верхнее перекрытие с проделанным в нем круглым отверстием, предназначающимся под люк;
• Крышка люка, которая может состоять из чугуна или полимерного материала.

Предпочтительность круглой формы можно списать на то, что сооружение, обладающее именно такой геометрией, как нельзя лучше оказывает выраженное сопротивление окружающему его грунту. Ведь производитель не располагает информацией относительно того, где и как будут задействованы сборные железобетонные элементы, поэтому делают их в стандартизированном ровном виде. Более того – их снабжают одними только закладными деталями – петлями, которые обязательно применяются в процессе монтажа.

С целью заведения трубопровода в колодец, в нижнем кольце, необходимо проделать отверстие, а на нижней плите создать лоток необходимой формы.

Данная конструкция лежит в основе смотровых и перепадных колодцев – в последнем случае может быть проведена незначительная модернизация устройств с поправкой на особенности отдельно взятой модели конструкции. Высота объекта определяется количеством стандартных и доборных колец – именно они являются основными структурными компонентами, использующимися в процессе его сооружения. С той целью, чтобы установка каждого последующего кольца была осуществлена максимально близко к предыдущему, нужно удалить все лишние монтажные петли. Обязательно отследить качество заделывания щелей цементом. Это позволит снизить загрязнение окружающего грунта сточными водами, а также интенсивность проникновения грунтовых вод, которые будут проникать в резервуар и способствовать его переполнению.

Запомните – системы канализации (собственно, как и все прочие сооружения), нуждаются в систематическом и профессиональном обслуживании. За их состоянием нужно внимательно следить: поддерживать заданные рабочие функции, периодически производя текущий ремонт. Если же случилось засорение системы, то может возникнуть необходимость и в аварийном вмешательстве. Так вот, одним из предназначений канализационных емкостей является обеспечение возможности реализации всех перечисленных выше процессов.

Причем в очередной раз следует обратить внимание на преимущество именно железобетонных колодцев – только благодаря их надежности, долговечности и простоте монтажа, не требующей особых усилий. Они до сих пор остаются конкурентоспособными на рынке, еще и удерживающими лидирующие позиции

Эксперты в области строительства и обустройства канализаций авторитетно заявляют, что вряд ли в ближайшее время найдется «достойный соперник» железобетонным колодцам, потому как слишком значимы недостатки полимерных аналогов. Особенно часто они дают о себе знать в регионах с холодными зимами – редко когда пластиковый колодец исправно служит более 3-4 сезонов.

Особенности монтажа

Рассмотрим алгоритм строительства наружной канализации:

• создание проекта. В него входят расчетная часть, схема размещения узлов, элементов системы, спецификация на материалы, комплектующие;
• приобретение необходимых материалов, труб, емкостей;
• производство земляных работ. По данным схемы выполняется разметка, затем выкапывают траншеи под укладку труб, гнезда под емкости, колодцы, коллекторы;
• установка емкостей, септиков, других резервуаров. В условиях высокого уровня грунтовых вод на дно гнезда предварительно устанавливают бетонный якорь, фиксирующий положение емкости. Сразу выполняется выравнивание по осям, гидроизоляция (если надо), утепление;
• выполняется укладка трубопроводов. Они должны иметь заданный уклон, который соответствует диаметру трубы. Так, для элементов на 110 мм на каждый метр уровень должен понижаться на 2 см. Чем больше диаметр, тем меньше оптимальный наклон;

• выполняется утепление труб. Используются разные материалы. Наиболее удачный выбор — пенопластовая скорлупа. Она плотно охватывает трубу, полностью исключая потери тепловой энергии;
• выполняются испытания. По каналам пропускают воду и смотрят, насколько герметичны соединения. Устраняются обнаруженные недочеты, протечки или другие изъяны. После этого траншеи засыпают грунтом. С этого момента систему можно считать введенной в эксплуатацию.

Указанный алгоритм относится практически ко всем комплексам. Каждый проект имеет свои особенности, но общий порядок строительства остается неизменным.

Гидроизоляция канализационных шахт

Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.

Гидроизоляция осуществляется в соответствии со следующими правилами:

1. Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
2. Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
3. Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.

Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.

https://youtube.com/watch?v=Lg7l8vHw13s

Гидрозащита

Контрольный колодец на канализации должен быть непроницаемым для воды, чтобы не допустить загрязнения почвы и окружающей среды стоками. Для этого выполняется гидрозащита с помощью специальных средств. Это могут быть:

• рулонные материалы (рубероид, гидроизол, ПВХ-пленка);
• цементные растворы;
• мастики;
• обмазочные смеси;
• мембранные материалы.

Гидроизоляцию выполняют следующим образом. Сначала подготавливают поверхность, очищают ее, заравнивают. Затем заполняют места стыков и соединений, только потом покрывают всю внутреннюю поверхность.

Контрольные пункты обслуживания канализации можно распределить на два типа:

• обслуживаемые;
• управляемые.

Первый тип устройств имеет люк, его открывают для периодического осмотра за состоянием системы. В управляемых пунктах управление происходит с помощью специального шкафа управления. Спускаться внутрь не нужно, когда измерение происходит автоматически. Оборудование внутри контрольного колодца измеряет показатели окружающей среды и перекрывает воду, если результаты измерений отличаются от нормы.

Канализационная система включает контрольные колодцы для наблюдения за коммуникациями, периодического осмотра, прочистки и обслуживания. Решение всех проблем, связанных с проверкой качества сточных вод и функциональностью всей системы невозможно без контрольных пунктов.

Перепадные резервуары

Довольно часто встречаются участки, расположенные на склонах местности, где перепады высот бывают от одного 1 и до 10 метров. В таких случаях для правильного монтажа канализационной системы на участках устанавливаются перепадные колодцы. Максимальный угол наклона патрубка должен быть не более трех метров, при ином раскладе лучше делать ступенчатую конструкцию с постепенным перепадом не более полутора или двух метров.

Расстояние в этом случае будет считаться также, как и с поворотными. И в том и в другом случае монтаж будет происходить в местах изменения угла патрубка. Соответственно при расчете следует исходить именно из изгибов линии канализации, и монтировать механизмы, которые нивелируют сильный уклон рельефа.

Выводы и полезное видео по теме

В этом видеоматериале наглядно представлены преимущества моделей, выполненных из современных полимеров, перед изделиями из железобетона.

Современные пластиковые колодцы не только выглядят привлекательнее своих железобетонных аналогов, они меньше весят и лучше гидроизолированы. Будущее, безусловно, за ними.

Без канализационной системы невозможно представить себе жизнь цивилизованного общества. А без колодцев разного типа не может осуществлять свою работу ни одна канализационная система. Теперь вы имеете представление о том, какими бывают эти сооружения, как они устроены и из каких материалов изготавливаются.

Появились вопросы в процессе ознакомления с предложенным нами материалом? Есть полезная информация, которой вы хотите поделиться с посетителями сайта и с нами? Пишите, пожалуйста, в расположенном ниже блоке.

Этапы монтажа канализации

1. Составление и согласование проекта. Создаётся эскиз разводки труб, определяются виды монтажных работ, рассчитывается необходимое количество материалов и комплектующих;
2. Подготовительные работы. Сюда относятся, например, демонтаж старой канализации или рытье траншей и сливной ямы;
3. Установка стояков и канализационных труб, подключение к сантехническим точкам;
4. Если есть, монтаж внешнего канализационного трубопровода и очистной системы;
5. Проверка соединений;
6. Сдача в эксплуатацию.

Стоимость монтажа канализации будет зависеть от необходимости демонтировать старую систему, сложности предстоящих работ и материалов.

Монтаж внутренней канализации

Другими словами, это установка канализационной системы в границах квартиры или дома. Сюда входят замена или монтаж стояка и прокладка от него трубопровода с последующим подключением к приборам.

При замене стояка в квартире происходит замена трубы в пределах одной или нескольких квартир общего стояка. В частном доме стояк выводится наружу, его верхняя часть исполняет роль вентиляционного отверстия. Остальные трубы прокладываются горизонтально, под небольшим углом для обеспечения самотёка.

Стандартная прокладка труб в квартире предусматривает проведение от стояка трех магистралей, ведущих в санузел, ванную и кухню, где размещаются сантехнические приборы.

Для дома распределение приборов не играет роли, ведь там можно устанавливать любое количество стояков. Трубы для канализации можно прокладывать как сверху, так и внутри пола или стен.

Монтаж наружной канализации

В частном доме необходимо иметь собственную систему отвода канализационных стоков. Поэтому прокладывается подземный трубопровод толщиной от 11 до 20 см, который будет выводить сточные воды в выгребную яму или очистную установку.

Трубы под землёй должны быть защищены от разрушения грунтом, поэтому под ними и на них насыпается слой песка и заливается водой. На входе трубы в выгребную яму глубина должна быть не меньше метра, иначе существует риск замерзания. Через каждых 25 метров или на поворотах, на перепадах высоты прокладываемого трубопровода устанавливаются смотровые колодцы.

Есть два метода работы канализационного трубопровода: самотёчный и напорный, в котором стоки отводятся напором насоса.

Монтаж автономной системы очистки

Процесс монтажа предусматривает рытье котлована на глубине до 3 метров. Для станции с почвенной доочисткой нужно установить либо фильтрующий колодец, либо впитывающую траншею – специальные дренажные трубы.

Если планируется установить станцию биологической очистки, дополнительно выкапывается фильтрационный колодец или дренажная канава.

Блиц-советы

1. Не рекомендуется глубину траншеи делать слишком большой, потому что понадобится подсыпать грунт, который со временем просядет. Вследствие этого магистраль может изменить правильный уклон.
2. Во избежание повреждения трубопровода под трубы в процессе их укладки запрещается подкладывать твердые предметы.
3. Выбирая участок для возведения фильтрационного или накопительного коллектора необходимо предусмотреть возможность подъезда техники для очистки конструкции.
4. Вопреки тому, что канализационный септик является мокрым видом колодцев, требуется обеспечение его герметичности. Это необходимо для того, чтобы минимизировать проникновение сточных вод в окружающую среду. Для гидроизоляции участков соединений колец используют специальные водонепроницаемые составы.
5. В период обеспечения гидроизоляционного слоя в течение 3 суток необходимо исключить воздействие механических нагрузок и низких температур на поверхности. На протяжении этого времени обрабатываемые участки следует регулярно увлажнять, используя обычный распылитель. Также можно накрыть поверхность пленкой, которая способствует уменьшению испарения влаги.

Альтернатива пластиковой вставке

Прежде необходимо опустошить подлежащий ремонту резервуар-накопитель или септик-отстойник, выполнив откачку содержимого с привлечением команды ассенизаторов. Услугу по откачке септика, вывозу его содержимого оказывают коммунальные службы и частные компании. Дешевле напрямую договориться с ассенизатором муниципальных служб.

Ассенизационному транспорту понадобится подъездная площадка к объекту работ. Причем дистанция подъезда будет тем меньше, чем короче транспортный рукав машины. Его допустимая длина составляет до 180 метров и даже больше – до 500 м, если это высоконапорный полиэтиленовый рукав.

Откачку септика должны выполнять подготовленные специалисты, любители не справятся. Работы по вычистке септического резервуара производятся особым насосом – канализационным (фекальным).

Гидроизоляция швов бетонного септика

Чтобы заделать щели между бетонными кольцами колодца, необходимо добраться до них снаружи конструкции. Нужно вырыть канаву вокруг септика на глубину, позволяющую работать со стыками между ж/б секциями.

Соответственно, чем больше колец в составе конструкции резервуара – тем более глубокую канаву придется рыть. Ширина канавы – не менее метра. В узкой канаве будет трудно работать.

Откопав стены септика, нужно их просушить. К началу гидроизоляционных работ темных пятен на бетонных стенках быть не должно. Швы требуется вычистить от набившегося мусора и грунта, обнажив полость как минимум на 70 мм глубину.

Если ожидается дождь, следует застелить колодец и выкопанную вокруг него канаву влагонепроницаемым материалом (полиэтиленовой пленкой, брезентом и т.п.).

Если откапывать септик узкой траншеей – не хватит места для гидроизоляционных работ

Для заполнения швов требуется хорошо промятая глина и штукатурная терка. Глину следует разминать ногами в тазу или иной подобной емкости. Набивка стыков между бетонными кольцами непромятой глиной неэффективна – структура ее буден неравномерной, включать пустоты, которые пропустят воду.

Заделку наружных швов между бетонными секциями септика можно выполнить цементно-песчаным раствором, замешанным на жидком стекле. Состав смеси: жидкое стекло, цемент и сеяный мелкий песок в пропорции 1:1:3.

Готовить смесь следует малыми порциями – при добавлении жидкого стекла раствор быстро застывает. Швы заполняются таким раствором при помощи шпателя.

Стыковой раствор также готовится из смеси цемента со строительным клеем ПВА. Пропорция: 5 частей цемента на 1 часть ПВА. После заполнения раствором швов, сверху можно нанести два-три слоя жидкого стекла. Это усилит гидроизоляцию.

Перед заполнением швов цементным раствором, необходимо обработать их грунтовкой. Для септиков применяются технические грунтующие материалы. К примеру, такой – одна часть битума на три части бензина.

В структуре бетонного камня есть поры, потому собранные из ж/б колец септики пропускают воду, пусть и в незначительном количестве. При замерзании вода в порах будет кристаллизоваться, увеличиваться в объеме и разрушать в итоге монолитное соединение.

Чтобы избежать разрушения бетона кристаллизующейся водой нужно пропитывать бетон с наружной стороны битумной мастикой как минимум на 0,5 м ниже глубины сезонного промерзания в регионе

Монтаж рулонной гидроизоляции

Завершив работы по швам бетонных колец, приступаем к формированию поверхностного слоя защиты резервуара от влаги. Если для стыков использовалась глина, то поверх них наносить рулонные материалы нельзя – глиняная штукатурка будет выломана при застывании клеевой мастики.

Внешнюю поверхность бетонного колодца требуется полностью покрыть грунтовкой, например, битумно-бензиновой. Это улучшит склеивание рулонной гидроизоляции с бетонными кольцами. Затем стенки промазываются разогретой гудронной мастикой, клеится рулонно-битумный материал в два-три слоя.

Отметим, что битумная мастика для гидроизоляции стен септика рулонными материалами не подходит – при остывании она растрескивается.

Если в регионе устройства септика фиксируется высокое зеркало грунтовых вод, то гидроизоляцию рекомендовано проводить на всю высоту шахты канализационного колодца

Чтобы снизить или устранить вероятность пучения грунтов вокруг бетонного ствола, применяется песчано-щебневая засыпка (40% песка, 60% щебня). Ею заполняется канава, ранее отрытая вокруг подземного резервуара для ремонта швов между колодезными кольцами.

Если под слоем почвы на участке залегает песок без глинистых включений, гравийные или щебенистые отложения, то засыпку можно проводить грунтом отвала, сформированного при разработке котлована вокруг септика.

Материал изготовления

Шахта канализационного колодца может быть сделана из различных материалов. Самые распространенные:

• кирпич;
• бетон;
• пластик.

Для кирпичных и бетонных колодцев необходима гидроизоляция стен, снаружи и внутри, и дна.

Состав сетей

Для водоснабжения могут быть использованы разные источники. Различают общественные и автономные виды. Общественные обладают высокой мощностью, способны обеспечивать водой крупные населенные пункты. Автономные — это колодцы или скважины, рассчитанные на обеспечение определенного, сравнительно небольшого количества потребителей.

В составе общественных комплексов присутствуют:

• магистральные линии или водозабор;
• стационарная очистная установка с комплексом подготовки;
• насосная станция, обеспечивающая нормативное давление в трубах;
• система труб, колодцев, запорной арматуры, прочие технологические узлы.

Системы канализации также делятся на общественную и автономную. Первая обладает разветвленной структурой, во многом повторяющей сеть водоснабжения. Монтаж сетей канализации производится по собственным нормам, из которых на первом месте оказываются санитарные требования. В составе систем водоотведения присутствуют:

• комплекс трубопроводов;
• колодцы того или иного назначения (смотровые, поворотные, гасительные, перепадные);
• насосные станции;
• открытые лотки (для дождевых сетей);
• фильтры, песколовки, отстойники.

Очистные сооружения также входят в состав канализации, но образуют отдельную группу сооружений. В автономных системах частных домов утилизация отходов производится самостоятельно. Есть конструкции, аккумулирующие стоки, но требующие периодической откачки. Есть более современные установки, способные перерабатывать органику частично или полностью. Они строятся по своим правилам, пренебрегать которыми недопустимо.

Особенности

В любой водоотводящей системе должен присутствовать канализационный колодец или камера. Подобное оснащение должно располагаться на входе в септик, который находится на загородном участке. Также канализационные сооружения обладают другим названием – мокрый или дренажный колодец.

Канализация автономного вида – это сложный типовой проект инженерной системы, для установки которой потребуются сантехнические и строительные знания. Ключевой компонент каждой автономной канализации – специальный колодец.

В системе должно располагаться несколько колодцев:

• смотровой;
• поворотный;
• колодец под отходы хозяйственного характера;
• колодец для дождевой воды.

Собственник загородного владения должен разбираться в особенностях и различиях каждого типа сооружений.

Особенности создания канализационных колодцев описаны в санитарных и технических нормах СНиП. Документы описывают расположение колодцев, осуществление разметок и необходимость предварительной подготовки.

Особенности обустройства согласно СНиП заключаются в следующем:

• перед работами нужно определиться, в каком месте будет находиться колодец;
• на местности потребуется создание разметки;
• деревья с кустарниками, которые мешают строительным работам, должны быть выкорчеваны;
• к строительной площадке нужно обеспечить незатруднительный проезд техники;
• потребуется составление подробной схемы, которая согласовывается с водоканалом и соседями.

К канализационным колодцам предъявляются следующие технические требования:

• смотровые сооружения должны располагаться с шагом 30-40 м, если диаметр люка составляет 15 см, или 50 м – при диаметре в 20 см;
• на каждом трубопроводном загибе, а также в местах ответвления патрубка должны располагаться колодцы поворотного типа;
• в местах, где диаметр труб меняется или присутствует резкий уклон, потребуется установка перепадного колодца;
• между накопительным колодцем и жилым помещением должно присутствовать минимальное расстояние 3 м;
• диаметр современного колодца для канализации может составлять 40-70 см, для выпускного отверстия допускается использование вспомогательных труб.

Объем

Объем канализационного колодца сильно ограничивается. Так, максимально допустимая высота составляет всего 2500 мм. Диаметр — максимум 1 метр, однако современные готовые колодцы имеют диаметр в пределах 400-700 мм.

Для подсчета принимается цифра 150 л стока на 1 человека в день. На семью из 4 человек расход принимают равным 700 л в сутки. Исходя из этого, колодец должен иметь объем минимум 2,4 м3.

Более точно подбор объема колодца осуществляется исходя из типа грунта, в котором планируется его установка. Чтобы увеличить объем колодца (при необходимости), следует построить дополнительно 1 или несколько колодцев рядом, соединив все переливными системами.

Выбор места для строительства

Прежде всего, необходимо найти правильное место для строительства водозаборного сооружения и определить его глубину. Если на соседних участках есть подобные конструкции, задача облегчается. Для этого стоит поговорить с соседями и узнать у них следующую информацию:

• Какая глубина водозаборного сооружения у них на участке.
• Какой объём воды оно даёт.
• Когда было построено.
• Особенности его использования.

При выборе места для строительства стоит руководствоваться нормативными расстояниями из СНиП 30-02-97. Согласно им между колодцем и другими объектами на участке допускаются такие минимальные расстояния:

• от фундамента дома до водозаборного сооружения минимально допустимое расстояние равно 5 м;
• минимальное расстояние, на котором можно строить колодец, от построек для домашних животных равно 4 м;
• до любых хозяйственных строений на участке – 1 м;
• деревья должны находиться на расстоянии минимум 4 м;
• от кустарников до водозаборного сооружения отступают минимум 1 м;
• от септиков и выгребных ям до источника питьевой воды должно быть минимум 50 м.

Согласно СНиП выше водозаборного колодца не должны находиться выгребные ямы.

Разновидности ревизионных колодцев и допустимое расстояние между ними

Смотровые

Устанавливаются для свободного доступа и обслуживания системы. Расстояние между колодцами указано в таблице.

Поворотные

Монтируются в местах где трубы образуют поворотный угол

• Расстояние между колодцами считается по прямому отрезку трубопровода.
• Длина отрезка указана в СНиПе. Если не выдержать требование, придется устанавливать дополнительный колодец.

Перепадные

Конструкции необходимы на участках с изменением высоты прокладки труб

• Нормативов по расстоянию между этими конструкциями СНиП не установили, но предъявляются следующие требования
• Один перепад не может быть более 3 метров. Если уклон более этого метража, то создается ступенчатая переливная система с колодцами.
• При перепаде 50 см, колодец можно заменить на переливной

Узловые

Используются в местах соединения патрубков. Расстояние зависит от диаметра патрубка.

При обустройстве наружной канализационной магистрали следует учесть, что расстояние от канализации до источника с питьевой водой должно быть не менее 30 метров.

Как производят контроль за качеством воды питьевых колодцев

При проверке соответствующими органами качества воды в питьевых колодцах, обследованию также подвергается и прилегающая территория. Основные разновидности контроля за качеством воды:

• Плановый. Проводится через определённый промежуток времени. Включает в себя комплекс основных мероприятий по определению качества воды всех источников водоснабжения (скважины, колодцы,).
• Выборочный. Может проводиться в регионах, где раннее были замечены проблемы с системами водоснабжения.
• Согласно разовым заявкам. Инициатором такой проверки становится непосредственный хозяин земельного участка. Выполняется с целью проверки пригодности воды.

Нередко показатели первого забора воды могут включать в себя слишком большое количество вредных бактерий и микроорганизмов. Тогда проводится более глубокое обследование воды, которое определяет причину ухудшения воды. Все показатели сравниваются с нормативами соответствующих инструкций.

Для поднятия качества воды может быть произведена чистка питьевого колодца и его последующая дезинфекция. Если после этого проблем не была устранена, то качество воды повышают, применяя специальные препараты с высоким содержанием хлора. Если загрязнение имеет химический характер (особенно загрязнение агрессивными веществами), то может быть принято решение о ликвидации источника.

Типы колодцев в системе канализации

Водоотводные сети состоят из различных элементов, у каждого из которых свои функции. Трубопроводы транспортируют стоки, запорная арматура регулирует этот процесс, а разнообразные по типу колодцы позволяют контролировать состояние системы и служат конечной ее точкой.

Существует несколько типов канализационных колодцев различногоназначения

Для осуществления контроля обустраиваются колодезные сооружения трех видов:

1. Смотровые.
2. Перепадные.
3. Поворотные.
4. Узловые.

Первые устанавливаются на длинных участках канализационного трубопровода, чтобы осматривать его и чистить по необходимости. Вторые монтируются на участках с большим уклоном и позволяют сбить мощность потока. Третьи обустраиваются на точках поворота труб, чтобы в случае засоров можно было их прочистить. А монтаж четвертых производится, когда нужно объединить несколько водоводов.

Трубопроводы канализации завершаются колодцем одного из двух типов:

1. Накопительным – используется для хранения сточных вод.
2. Фильтрационным – предназначен для осветления и очищения стоков.

В частном доме установка канализационных колодцев всех этих видов регулируется правилами, изложенными в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» (СП 32.13330.2012) и СНиП 31-02-2001 «Дома жилые одноквартирные» (СП 55.13330.2011),

Схема колодца из железобетона

Согласно санитарным нормам септики и канализационные колодцы должны быть удалены как минимум на:

• 3 метра от деревьев на приусадебном участке;
• 5 метров от фундамента и подземных газопроводов;
• 10 метров от грядок на огороде;
• 30 метров от источников питьевой воды.

Нередко устанавливать колодец канализации приходится на достаточно большом расстоянии от частного дома. Без длинных трубопроводов не обойтись, придется выполнять монтаж дополнительных смотровых узлов.

Из чего делают канализационные колодцы

Подземные камеры наружной канализационной системы можно обустроить из:

• бетона (железобетонных колец);
• кирпича;
• пластиковых изделий заводского исполнения.

Заводские бетонные кольца найдутся на любой размер

Виды колодцев

Устанавливая канализационные системы, необходимо разбираться в их разновидностях, которые по своему назначению бывают:

• Смотровые – обеспечивают контроль за бесперебойной работой разводок, ремонт, промывку, устранение засоров. Эти сооружения, в зависимости от расположения по магистрали, бывают линейные или поворотные.
• Перепадные – строятся при разной глубине трубопровода, или при необходимости корректировки скорости потока. Такие конструкции нужны для обхода подземных препятствий.
• Фильтрационные канализационные колодцы – используют для доочистки стоков и отвода их в почву. Днище таких систем негерметично, оно заполняется фильтрующим материалом. Емкость имеет фильтрационные отверстия и в стенках.
• Накопительные – имеют тот же принцип действия выгребной ямы. При устройстве накопителя важно соблюсти герметичность стыков и обеспечить беспрепятственный подъезд машины для откачки содержимого.

Подготовка основания

Чтобы правильно смонтировать канализационную шахту и подключить ее к системе труб, особое внимание нужно уделить обустройству дна котлована. Как правило, для сборки очистных сооружений используют ЖБ колодцы

В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги. Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже.

Итак, устройство колодца накопительного типа предполагает следующую отделку дна котлована:

1. Слоем в 15-20 см засыпают мелкофракционную щебенку или гравий;
2. После этого минеральную подушку заливают бетонным раствором;
3. Чтобы вода из системы уходила самотеком, нужно сделать небольшой уклон днища в сторону отводящей трубы.

Какие нормы регулируют расположение объектов на участке частного дома

Основным документом, по которому ведется строительство дома и подводка коммуникаций, является проект. В нем составлен план работ с указанием всех расстояний и размеров. Здесь же указано расстояние от дома до места слива канализации. Во время проектирования руководствуются двумя нормативами:

• СНиП 2.04.01-85;
• СанПиН 2.2.1/2.1.1.1200-03 (или 2.1.5.980-00).

В этих документах подробно изложены все требования к канализации и определены минимально допустимые расстояния между объектами и постройками. Необходимо учитывать, что вместо СНиП сегодня используется актуализированная редакция СП 30.13330.2016. Она больше соответствует нынешним реалиям, хотя принципиальных различий не имеет. Независимо от того, где и кем строится канализация, нормы и правила должны выполняться неукоснительно.

Некоторые владельцы частных домов считают, что расположение канализации — их личное дело. Это ошибочная точка зрения. Нормы и правила, указанные в строительных и санитарных директивах, должны выполняться всеми без исключения. Если система строится на участке дачного домика, требования более мягкие. Но, для жилого дома должны быть выполнены все существующие требования.

Примечательно, что вопрос с расстоянием от септика до дома неоднозначен. Если минимальное значение определено четко, то максимальная величина нигде не упоминается. Санитарные нормы по канализации для частного сектора также не упоминают о максимуме. Отмечается только, что расстояние желательно делать как можно большим. Однако, если септик находится слишком далеко, неизбежны засоры или разморозки труб. В таких условиях система не сможет нормально работать. Поэтому, расположение канализации на участке должно соответствовать не только санитарным, но и эксплуатационным требованиям.
