Принцип устройства трубопровода канализации. Принцип работы и устройства канализации в частном или многоквартирном доме имеют общие и различные особенности. В многоквартирном доме все участки отведения воды от сантехнических приборов при помощи труб соединяют со стояком, расположенным вертикально. Все квартиры, расположенные друг под другом, подключаются к одному стояку.
Общие трубопроводы из разных подъездов впадают в домовой коллектор, расположенный горизонтально. Коллектор имеет небольшой уклон, чтобы вода текла самотеком далее в колодец для канализационных стоков. Далее отходы транспортируются по трубам, оснащенные технологическими люками, в централизованную канализационную магистраль в городе.
Основные устройства, из которых состоит канализация
В канализационную систему многоквартирного дома входят определенные элементы, у которых определенное назначение и особенности эксплуатации:
- Гребенка представляет собой трубу, чтобы собирать сточные воды со всей сантехники. Труба прокладывается горизонтально сквозь перегородки санузлов с ванной и кухней. Сечение у гребенки составляет пятьдесят миллиметров, для унитаза диаметр равен 110 сантиметрам. Перепад трубы из-за учета наклона составляет около трех сантиметров на метр погонный трубы. Гребенки из пластика крепят на кронштейны либо монтируют к стенам клипсами, хомутами, оставляя промежуточное расстояние около пятидесяти сантиметров. Стыки в местах соединения с отводящими патрубками подлежат герметизации с помощью манжеты либо специальных уплотнителей.
- Стояк представляет собой большую трубу, чтобы отводить жидкость из квартир, которые находятся друг над другом. Стояк состоит из труб в 110 сантиметров, которые укладываются снизу- вверх. Межэтажные перекрытия оборудованы тройниками, чтобы соединяться с гребенками. Каждые два- три этажа оборудованы люком для проведения очистных и ремонтных работ в системе. Ревизионные люки устанавливают в обязательном порядке на концах стояка и перед входом в лежневку в подвальном помещении.
Важно! Основным принципом устройства трубопровода является самотечный тип стоковых вод по системе.
Какие проблемы могут возникнуть во время работы стояков:
- Полное либо частичное засорение трубы. Стояк очищают при помощи люка, который установлен выше мусорной пробки.
- Шум стояка. Чтобы снизить шум во время работы трубы, применяют звукоизоляционный материал в виде рулонного утеплителя. Также стояк может убираться в короб, сооруженный с помощью панелей для стен, гипсокартона. Возможен вариант замены труб на бесшумные пластиковые изделия, с более толстыми стенками, но такие трубы стоят намного дороже.
- Наличие протечек в местах стыков. В пластиковых конструкциях можно сменить уплотнитель либо манжету. Если протечка образовалась при соединении трубы из чугуна с раструбом, то необходимо изготовить новый элемент, заранее удаляя бетонную заделку с кабалкой.
- Разрушение чугунного стояка может произойти из-за появления коррозии, либо образования трещин в муфтах и раструбах. Разрушенный участок подлежит вырезке, а вместо старого элемента необходима установка патрубка, оснащенного муфтой для герметизации. Если элемент выполнен из пластика, то возможно произвести его полную замену.
- Фановая труба представляет собой верхнюю часть центральной трубы и считается выводом вентиляции на крышу. Труба для организации системы вентиляции может быть установлена над каждым стояком, либо может быть объединяющей для выводов сразу множества стояков. Фановый раструб выводит газы и запахи на улицу, обеспечивает работу гидрозатворов приборов. В зимний период внутри трубы может образоваться наледь, которая мешает работе системы. Чтобы этого не произошло, трубу утепляют с помощью специального материала.
- Лежневка представлена в виде горизонтальной трубы, расположенной в подвале, она соединяет все подъездные стояки. Лежак устанавливают с наклоном по направлению трубы выпуска стоков в колодец. Лежак прокладывают на опоры подвальных переборок, либо с помощью стальных подпорок. Пластиковые трубы имеют опоры на расстоянии метр друг о друга. При увеличении шага опорной конструкции может повлечь провисание трубопровода. Под одну трубу из чугуна устанавливают минимум одни подвес либо опорное устройство. Лежаки оснащают люками для осмотра, которые должны быть обязательно на местах с поворотами либо через каждые восемь метров на прямых участках трассы. Лежневки страдают от засоров, чистку труб проводят через люк, находящийся немного выше затора.
- Труба, ведущая к колодцу, прокладывается с уклоном от лежака, проходит сквозь фундамент. По выпуску стоковые воды из лежака перетекают в специальную емкость. Часть трубы, которая проходит по улице, укладывают в траншею ниже слоя промерзания почвы. Трубы должны быть очень прочными. Применяют трубы из чугуна либо оранжевые трубы из пластика. Ревизионное окно устанавливают около лежака. Через него устраняют засоры, применяя канализационную проволоку.
- Колодец считается конечным пунктом для стоков из многоквартирного дома. Емкость выполняют из железобетонных колец, скрепленных скобами, дно резервуара надежно забетонировано. На дне формируют отвод для стоков в следующий колодец в форме лотка, далее жидкость утекает в коллектор общей городской канализации.
Типоразмеры канализационных труб таблица, маркировка, ГОСТ
Чтобы произвести монтаж системы канализации, необходимо приобрести трубные изделия и соединительные элементы тех размеров, которые указаны в проекте. Торговля предлагает типоразмеры канализационных труб в достаточно широком ассортименте, что позволяет создать трубопровод любой конфигурации с любой толщиной стенок.
Основные параметры трубопровода
- внешний диаметр канализационной трубы,
- внутренний диаметр,
- условный проход (Dу или Ду) — номинальное или округленное значение внутреннего сечения,
- номинальное сечение (Dn или Дн),
- толщина стенки.
На маркировке всех пластиковых трубных изделий указывается наружное сечение и толщина стенки, на чугунных — условный проход в миллиметрах. Проблемы могут возникнуть, когда при монтаже используются комбинированные фитинги (из металла и пластика), которые маркируются в миллиметрах и дюймах. В подобных ситуациях необходимо сравнивать элементы в различных системах измерения.
СНиП 2.04.01-85 определяет расчет диаметра канализационной трубы. Но для дома или квартиры эти формулы слишком сложные. На практике применяется другой подход — в квартире или стандартном загородном доме не превышает 10 см.
Исходя из этого:
- для раковины, ванны, умывальника, писсуара, биде — 5-7,5 см,
- для унитаза — трубы пластиковые диаметр 100 или 110 мм,
- отводы от стиральных и посудомоечных машин — 2,5 или 3,2 см,
- разводка по дому или квартире — 5 см,
- стояк в доме, в котором не более пяти этажей — внутренний Ø 110,
- стояк в доме выше пяти этажей — Ø160,
- соединение нескольких стояков (лежевка) в многоэтажном доме — 200,
- вывод стоков наружу — 16 или 20 см,
- дворовая система — Ø 300,
- выпуск на колодец, участок между двумя колодцами — 20 см.
Если для прокладки канализации используются пластиковые материалы, то вместо 5 см можно использовать 4 см, вместо 10,1 см — 10 см и.т.д. Это обусловлено гладкой внутренней поверхностью этих изделий, которая во время эксплуатации практически не покрывается ржавчиной или другими отложениями.
Существует такое понятие, как наименьший допустимый типоразмер, определенный Санитарными Нормами и Правилами (СНиП):
- для внутриквартального стока и уличной сети — 20 см,
- для внутриквартальной сети ливневого отвода — 20,2 см,
- для уличной ливневой сети — Ø 250.
Сечение и толщина стенки являются взаимосвязанными параметрами — чем больше сечение, тем толще стенка. Вес тоже прямопропорционален сечению. Например, внешнее сечение 16 см — вес 2 кг, или 10,1 см — вес чуть более 1 кг. Немаловажный показатель — длина отрезков. Самый короткий — 1 м, самый длинный — 6 м.
Пластиковые трубные изделия для канализации
Производятся из поливинилхлорида (ПВХ), полипропилена (ПП) и полиэтилена (ПЭ). Чтобы определить их внутреннее сечение, нужно отнять от значения наружного сечения умноженную на два толщину стенки (они указаны в маркировке).
Согласно ГОСТ Р 51613-2000 диаметр канализационных труб пвх безнапорных может быть 5, 7,5, 9, 10, 1,1, 15, 16 см. Для отвода стоков из промышленных объектов используются изделия с сечением 25 и 30 см. Основное их преимущество — они монтируются так же, как тонкие — в раструб.
Размер материалов из полипропилена определяет ГОСТ Р 51613-2000 и ГОСТ 22689.2-89 — 5, 10 и 15 см. Но существуют большого диаметра со стенкой в 5 мм. Эти изделия используются для монтажа больших магистральных трубопроводов.
Типоразмеры из полиэтилена регламентирует ГОСТ 22689.2-89. Выбор этих изделий не велик — 4, 5 см, 90 и труба 110 внутренний диаметр. Толщина стенок изделий из полиэтилена низкого давления — 3 — 5 мм. Продаются отрезками от 2-х до 9-и метров.
Диаметр пластиковой канализационной трубы необходимо подбирать, исходя из доступности соединительных элементов соответствующих размеров. Например, для материала с сечением 7,5 или 9 см найти фитинги может оказаться невозможно.
Для присоединения пластиковой внутриквартирной канализации к чугунному стояку можно использовать комбинированный фитинг или резиновую прокладку, которая герметизируется при помощи силикона или льняной подмотки. При наличии большого отверстия в чугунном стояке можно комбинировать фитинг и силикон или фитинг и обмотку.
Устройство канализации в частном доме
В загородном доме хочется иметь такой же уровень комфорта, как и в городе, но нет возможности подвести трубы к центральной магистрали. В связи с этим необходимо устраивать систему канализации автономного характера.
Внимание! Устройство внутренней канализационной системы загородного дома и многоэтажки выглядит одинаково, отличие заключается при монтаже наружной части трубопровода.
Автономная канализация имеет две части системы, связанные между собой:
- Система внутри дома, которая состоит из трубопроводов с водоприемниками. При монтаже дома в несколько этажей устанавливают стояк с отведением от него горизонтальных труб к сантехническим устройствам.
- Система снаружи здания состоит из трубопровода, проложенного под землей с уклоном труб в горизонтальном положении. По трубам самотеком протекает вода к очистным сооружениям либо в центральную магистраль.
Если проводится закладка труб в строящемся доме, то канализацию от кухни, ванны, туалета располагают близко друг к другу, буквально через перегородку и близко от стены, в которой будет проходить выпуск наружу здания.
Внимание! В многоэтажном загородном доме рекомендуют располагать сантехнические узлы друг под другом, чтобы упростить монтажные работы и свести к минимуму количество стояков.
Два типа отведения нечистот: напорный либо безнапорный. Безнапорный тип считается самым простым для монтажа, главное во время укладки трубопровода правильно рассчитать угол наклона элементов конструкции.
Размеры

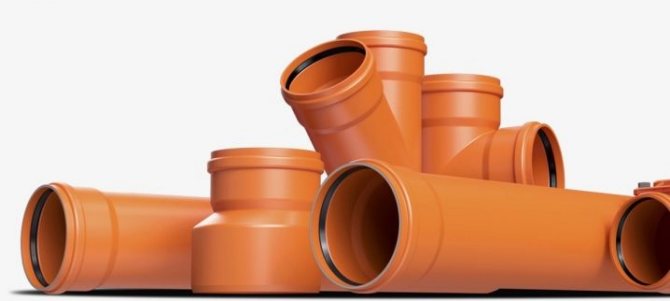

Рыжие канализационные трубы диаметром 110 мм могут иметь разную толщину стенок – от 5 до 150 мм. Это зависит от внутреннего диаметра и места монтажа – в напорной или безнапорной магистрали. В системах, где жидкость транспортируется под напором, стенки должны быть толще, чтобы выдерживать постоянные нагрузки и не деформироваться.
Длина отрезка трубы для каждого материала определяется стандартами ГОСТа. Некоторые пластиковые изделия могут транспортироваться в бухтах – для удобства заказчиков. Нужная длина замеряется и скручивается, затем закрепляется.
Особенности прокладки труб наружной канализации частного дома
Чтобы правильно устроить канализационную систему снаружи здания, надо учитывать следующие особенности:
- Особенности рельефа участка. Чтобы стоки попадали самотеком в септик, надо располагать очистное сооружение на самом низком уровне участка.
- Рыхлость почвы, высоту пролегания вод под землей. Данные условия диктуют, какой тип очистного устройства выбрать, также определяют глубину прокладки труб наружной канализации.
- Размеры участка и его расположение. К участку должен быть обеспечен свободный подъезд специализированной техники, в случае необходимости провести ремонт либо откачку стоков.
Во время прокладки труб внутри здания надо помнить от необходимости монтировать трубы от сантехники к общему стояку под углом наклона, чтобы воды транспортировались самотеком.
Внимание! В СНиП указаны параметры угла наклона для труб с разным сечением. Если диаметр трубы равен пятидесяти миллиметрам, то угол наклона соответственно трем сантиметрам на метр трубопровода. Трубы с сечением 110 миллиметров укладывают с уклоном в два сантиметра на метр трубы.
Длина отводов от приборов до стояка равна примерно трем метрам. По указанным в нормативных документах требованиям самый удаленный прибор может находиться на расстоянии в пять метров от стояка. Унитаз должен быть расположен от стояка на расстоянии в один метр.
Технология монтажа осушки для другого вида фундамента – ленточного и столбчатого
Выполняем следующую работу:
- делаем канаву вокруг фундамента сооружения;
- очищаем основание конструкции от почвы;
- делаем техническую паузу, чтобы основание высохло;
- наносим на фундамент битумную грунтовку — праймер;
- делаем техническую паузу – 2-3 суток;
- наносим на подсохшее основание битумную мастику;
- наклеиваем на мастику арматурную сетку;
- делаем технический перерыв – сутки;
- наносим на сетку слой битумной мастики (гидроизоляция фундамента);
- сооружаем коллекторный колодец, к которому будут подводиться трубы;
- копаем траншею;
- засыпаем траншею песком – 5 см;
- на дно траншеи укладываем геотекстиль;
- засыпаем гравий – 10 см;
- укладываем на гравий трубы с уклоном 2°;
- стыкуем трубы переходниками и угловыми соединителями;
- следим, чтобы по углам конструкции все трубопроводы входили в смотровые колодцы;
- от смотровых колодцев прокладываем трубы, которые отводят воду в сливную яму или сборный колодец;
- засыпаем трубы гравием – 10–20 см;
- сверху накрываем содержимое траншеи геотекстилем;
- фиксируем геотекстиль синтетическими верёвками, но можно и без них;
- засыпаем траншею землёй или делаем мягкую отмостку (можно и бетону).
Вот и все манипуляции. Дренажная система готова! Скажите, разве это очень сложная работа? Конечно, нет, но признаюсь честно — весьма трудоёмкая. Зато она имеет колоссальное значение!
Если осушительная конструкция сооружена правильно, никакая влага не страшна основанию любого здания. Таким образом, дренажная система – это гарантия долговечности Вашего уютного дома!
На этом буду заканчивать, надеюсь, что было познавательно. Всем успехов и мирного светлого неба, пока!
Цитата мудрости: Особенно трясутся те, кто кричат больше всех (Публий Корнелий).
https://youtube.com/watch?v=DloSGrkFtYA
Виды очистных конструкций
Автономная канализация предполагает наличие очистного сооружения. Они бывают трех видов:
- В виде выгребной ямы. Легок выполнить своими руками. Для этого подготавливают котлован, который укладывают кольцами из бетона, покрышек, либо кирпичом. По мере заполнения ямы, ее надо откачивать вручную, насосом либо с помощью техники.
- В виде септика. Устройство предназначено для сбора и переработки отходов с помощью механического либо биологического метода. Далее переработанные стоки можно использовать в хозяйстве.
- В виде автономной станции очистки. Станция может очищать стоки почти до ста процентов с помощью биологического метода. В устройство регулярно поступает кислород, способствующий росту полезных микроорганизмов. За счет них органические отходы быстро распадаются.
При устройстве ямы важно помнить, что стоки могут просочиться в почву и загрязнить ее, конструкция подходит для дач и временного использования. В домах с постоянным проживанием подойдет тип сооружения в виде септика либо автономной станции. Устройство септика требует наличие на участке фильтрационного колодца. Его можно оборудовать при низком уровне протекания подземных вод.
Достоинства
Пластиковые трубы можно применять как во внешней, так и в скрытой прокладке, так как выглядят они эстетично и не бросаются в глаза. Красить их не нужно, а слышимость перемещений потоков в пластике гораздо ниже, чем в металле.
Пластик прослужит долго. Даже при низких температурах он устойчив к ударам и высокому давлению грунта. Гладкая поверхность трубы помогает канализационным стокам уходить быстрее и эффективнее, что позволяет выдерживать большое давление воды. Также снижается риск появления засоров и повреждений даже в случае перемещения плотных элементов. Низкий коэффициент шероховатости препятствует отложениям известняка и других элементов распада, что обеспечивает большую прочность.
Этот материал устойчив к коррозии, изменениям температуры сточных вод и процессу плавления, к солям, известковым отложениям, минеральным кислотам и щелочам. В частном доме с этим придется бороться самостоятельно, а это энергозатратно.
Небольшая масса облегчает процесс транспортировки. Необязательно заказывать машину для доставки. Установка не займет много времени, монтаж для частого дома можно произвести самостоятельно, так как процесс прост и не требует специальных знаний.
Материалы для трубопроводных элементов
Для организации систем канализации применяют конструкции из разного материала:
отличаются долговечностью, не поддается коррозии, но их тяжело монтировать и проводить логистику.
Керамические изделия- Чугунные трубы остаются популярными уже много лет. Материал по всем параметрам подходит для устройства трубопровода канализации. Чугун отличается прочностью, не подлежит коррозийным изменениям. Герметичность стыков обеспечивают литым способом. Чтобы увеличить качество соединений во время установки, применяют зачеканку.
- Трубы из пластика все больше вытесняют изделия из других материалов. Легкость изделий, прочность, надежность, долговечность, простота монтажа – все это отличает пластиковые трубы. Основным методом для монтажа конструкции считается раструбный способ.

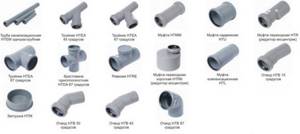

Размеры раструбов для канализации внутри дома:
- трубы, служащие отводами, должны иметь сечение пятьдесят миллиметров.
- раструб для фановой трубы либо стояка должен имеет размер сто либо сто десять миллиметров.
- раструб, выходящий из дома по направлению к септику, равен сто, сто десять либо сто пятьдесят миллиметров.
ПЭ-трубы КОРСИС и КОРСИС Эко
Полиэтилен — ещё один полимер. Трубы КОРСИС и КОРСИС Эко делают из полиэтилена высокой плотности (ПВП) и добавляют внешний гофрированный слой. Он повышает кольцевую жёсткость, поэтому изделия подходят для наружной канализации.
Преимущества:
- долговечность,
- лёгкость,
- эластичность,
- устойчивость к морозам до −60°С,
- устойчивость к кислотам и щёлочам,
- звукоизоляция,
- полированная внутренняя поверхность.
Недостатки:
- чувствительность к солнечному свету,
- максимальная температура транспортируемого вещества: 80°С.
Трубы из полиэтилена высокой плотности, в отличие от ПВХ, переносят низкие температуры. При этом они тоже лёгкие, обладают эластичностью и более надёжны для наружного трубопровода.
продаёт полимерные трубы из ПВХ и полиэтилена высокого давления. СИС — официальный дистрибьютор «Группы Полипластик» — производителя пластиковых труб для канализации, водопровода, отопления. СИС продаёт изделия «Группы Полипластик» по ценам от производителя, а также помогает выбрать материал для трубопроводов.
Как подобрать угол уклона – несколько возможных вариантов
Существует несколько позиций, которыми руководствуются домашние мастера:
- Сделать угол как можно более острым;
- Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
- Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.
На первый взгляд, излишне острый уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.
Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.
Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.
Требования к наружным трубопроводам
Внешним канализационным сетям приходится функционировать в сложных условиях. Засыпанные землей трубы вынуждены переносить вес грунта, по которому могут передвигаться люди, а часто и автомобили.
Также на них оказывают воздействие почвенные воды, способные спровоцировать смещение стыковочных узлов, что может привести к разгерметизации канализационной сети.
Системам приходится постоянно противостоять статическому/динамическому воздействию сточных вод, которые транспортируются по трубам.
Именно поэтому к элементам наружных канализационных сетей предъявляются особые требования.
Трубы должны обладать такими качествами, как:
- прочность и жесткость;
- способность переносить температурные колебания, не теряя рабочих качеств;
- морозостойкость;
- износоустойчивость, долгий срок службы;
- стойкость в воздействию агрессивно-химических сред.
Для изготовления внешних канализационных систем могут применяться различные материалы (полимеры, сталь, чугун), однако все они должны соответствовать вышеназванным факторам.
Следует также учитывать, что на качество трубопровода оказывают влияние не только специфические свойства труб, но и качество монтажа и прокладки системы.
