Как производится бестраншейная прокладка труб, и можно ли сделать прокол самому


При проведении трубопроводных магистралей обычно трубы прокладываются в траншеях на проектную глубину. Но в городских или стесненных условиях, возникают ситуации, когда линия труб пересекает водоемы, автомобильные и железные дороги, архитектурные сооружения, уникальный ландшафт и по техническим причинам требуется бестраншейная прокладка труб.

Разработано несколько технологий проведения работ в данной области, при этом используется специальная техника и квалифицированные специалисты. Каждый из методов рассчитан на определенные коммуникации и габаритные размеры прокладываемой линии и несмотря на сложное и дорогое оборудование, приносит экономический эффект.

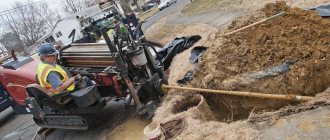

Рис. 1 Бестраншейная прокладка трубопровода

Методы утепления труб

Утеплитель для труб
Проведение теплоизоляции водопроводных труб необходимо. В особенности это относится к наземной части трубы, располагающейся на улице и в неотапливаемых помещениях.

В качестве утеплителя следует выбирать негорючий и влагостойкий материал, который не будет набухать при соприкосновении с конденсатом. Он должен быть устойчивым к влиянию окружающей среды, перепадам температур.

Из листовых материалов применяют тепловолокно и базальтовую вату. Они хорошо сохраняют тепло, но требуют внешнего гидроизоляционного слоя.

Удобный и недорогой материал – пенополистирол. Футляры из него продаются в строительных магазинах. Все что потребуется – заключить трубу в теплозащитный кожух и осуществить герметизацию несколькими слоями скотча. Теплоизоляторы, выполненные специально для труб, удобны при работах с углами и поворотами.

Пенополистирол применяют для проведения как наружных, так и внутренних работ, при этом он довольно прочный, что способствует его повторному применению при необходимости демонтажа системы.

Если расположить водопровод внутри другой трубы, образуется воздушная подушка меж их стенками, которая сохраняет тепло. Но это дополнительная мера, утеплитель все равно потребуется.

Если соблюсти все правила проведения подземных коммуникаций, можно самостоятельно установить качественный водопровод, который прослужит не один год.

Какие существуют альтернативы

Газоснабжение населенных пунктов, садовых товариществ и предприятий может осуществляться разными способами. Спецификой коммуникаций данного типа является необходимость их защиты от механических воздействий и открытого пламени.

Чтобы удовлетворить этим требованиям, монтаж трубопровода может быть проведен таким способом:

  1. Траншейным. Для укладки магистрали отрывается канава глубиной 100-200 см. На дно котлована укладывается подушка из гравия и песка. От давления при пучении грунта трубы защищаются слоем песка, который насыпается по краям и сверху. После засыпки траншеи проводятся восстановительные мероприятия. Через несколько месяцев может наблюдаться проседание грунта над трассой.
  2. Воздушным. Трубопровод укладывается на стальные опоры или железобетонные блоки. Для обустройства магистрали требуется привлечение тяжелой подъемной и землеройной техники. Трасса прохождения газопровода требует регулярной очистки от травы, кустов и деревьев.

Оба способа влекут временное приостановление движения по дороге, нарушение ее покрытия, плодородного слоя грунта, удаление растений и малых архитектурных форм. Технологии дорогостоящие и продолжительные по времени проведения работ.

Как произвести прокол своими руками


Самостоятельный прокол почвы
Практическая реализация метода бестраншейной прокладки труб своими руками возможна лишь на относительно коротком участке (не более десяти метров), а также при наличии хорошей физической формы, которая позволила бы вам выполнять тяжелые рабочие операции. Что касается оборудования, необходимого для подобных работ, то вам обязательно потребуется следующий несложный инструмент:

  • простейший сварочный аппарат;
  • обычная «болгарка»;
  • небольшая кувалда;
  • арматура не толще 20 миллиметров;
  • стальная труба выбранного вами диаметра (несколько кусков);
  • насос, оснащённый пластиковой трубой;
  • пластиковая бочка с горловиной (ёмкостью до 200 литров);
  • воронка со шлангом длиной до 2-х метров.

Процесс по прокладке траншеи обычно включает в себя следующие этапы:

  1. Подготовка канавы по обе стороны от трассы (с запасом 12-13 см). При её прорытии намечается ось трубы, которую вы планируете прокладывать.
  2. После этого берётся заготовка трубы и заостряется тот её конец, который предназначается к забивке в землю. При этом лучше всего на нём нарезать зубья, воспользовавшись «болгаркой».
  3. По мере осуществления всех этих операций (после каждого очередного проталкивания трубы) вам следует проводить вымывание грунта из её полой части.
  4. После каждого очередного «промывания» трубы следует продолжить её забивку с помощью кувалды.

Ход работы

Сам процесс прокола представляет собой циклическое вдавливание – домкраты поочередно переключают на прямой и обратный ход. Воздействие на трубу осуществляется через наголовник зажимными хомутами, шомполами или сменными нажимными патрубками.

Используя патрубки длиной от 1 до 4 м, полностью вдавив трубу на длину хода штока, его возвращают в начальное положение и в образовавшийся проем размещают патрубок двойной длины.

Этот процесс повторяется, пока прокол первого звена трубопровода не будет завершен (обычно он составляет 6 м). После этого к нему присоединяют следующее звено и операция повторяется.

Прокол под дорогой

Прокол под дорогой — это самое выгодное, быстрое и целесообразное решение вашей задачи по прокладке коммуникаций, в основном труб, без рытья траншей! Ведь для проведения работ данным способом достаточно всего лишь 2 небольших приямков, а при способе ГНБ и вовсе не требуется рыть ямы! Благодаря нашим услугам Вы имеете возможность проложить нужные Вам коммуникации, избегая различные препятствия на пути их следования, самыми распространенными из которых являются проезжие части. Наши работы выполняются с помощью профессионального компактного оборудования — установок прокола грунта с управляемой траекторией. Это позволяет нам делать проколы с высокой точностью из небольших приямков, из подвалов домов.

Наши преимущества:

  • Прокладываем канализационные трубы с необходимым уклоном.
  • Заводим трубы в существующий колодец.
  • Возможен занос оборудования на рабочий участок вручную.
  • Установка работает из приямка с размерами 1,8 x 2,3 метров.

Характеристики:

  • Длина одного прокола под дорогой – от 5 до 70 метров.
  • Диаметр трубы – от 32 до 315 мм.
  • Виды трубопроводов — вода, канализация самотечная, канализация напорная, футляпы под газ, футляры для различных кабелей (электрический, телефонный, ВОЛС).
  • Скорость выполнения работ: от 20 до 100 метров в день.

Методы продавливания грунта

При закрытых способах укладки трубопроводов (под дорогой, архитектурным сооружением) в отсутствии старых линий монтируют защищающий кожух, внутри которого размещают рабочую магистраль меньших габаритов.

В качестве защитных оболочек используют стальные, сварные, бесшовные или спиральношовные трубы с толщиной, зависящей от технологии укладки.

Протяжку защищающих кожухов проводят по технологиям продавливания, различными способами прокола, горизонтального бурения, в крупных городах для размещения коллекторных линий и туннелей используют щитовой метод подземной проходки.

Прокол

Технология, по которой выполняется прокол, используется при устройстве скважин диаметром до 700 мм. в грунтах с повышенным содержанием глины. Сущность метода заключается в протыкании земляной породы трубой с наконечником конусообразной формы без ее удаления, после чего грунт уплотняется.

Продавливание труб требует значительных усилий (до 3000 кН.), при большой протяженности стальная линия не выдерживает нагрузки, поэтому проходимое расстояние до 80 м.

Основным агрегатом для проведения данной процедуры служит гидравлический домкрат, работы проводят в такой последовательности:

  • Прорывают рабочий и принимающий карьеры с размерами, определяемыми глубиной залегания и конструктивными габаритами буровой рамы с домкратом, размещают в них соответствующее оборудование.
  • Готовят трубы стандартной длины 6 м., покрывая их гидроизоляцией и устанавливая наконечник соответствующей формы, для небольших расстояний используют модели с открытым концом. Домкратами производят механическое вдавливание трубы с изменением направления хода, усилие передают через удлиняющие патрубки, шомполы и хомуты. В процессе прокалывания производится замена патрубков с шагом в 1 м. на большую длину возвращением штока домкрата в начальное состояние и увеличением их размера, пока длина углубления не достигает 6 метров.
  • Приваривают следующую трубу, устанавливая удлиняющий патрубок наименьшего размера, и повторяют процедуру до тех пор, пока канал не будет полностью пройден.

Гидропрокол

Использование водного давления является эффективным способом прохода земляной породы, широко применяемым при бурении скважин. При использовании этого метода проходная труба оснащается специальной насадкой, в которую под давлением подается вода. Для закачки используют центробежные электронасосы, откачку грязи из ямы проводят промышленными шламовыми или дренажными агрегатами.

Технология эффективно применяется в хорошо размываемых породах из песка, отличается простотой и хорошим темпом прохода (30 м. за смену), к недостатком относят малую общую длину шахты (40 метров для 200 мм. и 20 м. для 500 мм. отверстий) и тяжелые условия труда проходчиков.

Вибропрокалывание

Использование техники прокола с помощью вибраций позволяет ускорить проведение работ по прокалыванию в песчаных и плывунных породах, технология также широко используется для извлечения старых трубопроводов из шахт. Скорость проходки при использовании ударно-вибрационных вдавливающих установок УВВГП-400 составляет до 60 м. в час, максимальная длина шахты 60 м. при трубном диаметре до 500 мм.

Метод прокола

Рис. 4 Бестраншейная прокладка прокалыванием

Продавливание

Продавливание трубопроводов открытым концом с извлечением земляной пробки применяет в любых видах пород при протяженности скважины до 100 метров и трубной окружности 800 — 1720 мм. Способ прокалывания применяют для стальных линий, коллекторов и туннелей из железобетона. При работах в грунт выдавливают трубный торец, оснащенный ножом, а внутреннюю пробку разрабатывают и извлекают из забоя.

Для вдавливания применяют гидродомкраты в различном количестве, работающие от электронасосов высокого давления, их усилие доходит до 3000 кН., а ход штока лежит в диапазоне 1,1 — 2,1 м.

Если требуется продавить отверстие большого диаметра, используются мощные агрегаты из домкратов, способность создавать усилия в 10 000 кН.

Для осуществления прокалывания вырывают рабочий и принимающий карьеры, длина которых для изделий большой окружности составляет до 12 м., а ширина 5 м., стандартная глубина расположения берется на 0,2 м ниже высоты залегания проходного канала.

В принимающем карьере производят демонтаж кольцевого ножа после проходки, это определяет его рабочие размеры. Работы по проталкиванию проводят в несколько этапов:

  • При подготовке сооружают рабочий и принимающий карьер нужных размеров, устанавливает опорную стену и направляющие, по которым перемещают трубы, размещают силовые домкраты.
  • Процесс продавливания гидравликой производят с использованием патрубков, которые периодически удлиняют на длину хода штока, а при достижении максимального углубления приваривают следующую трубу, и процесс циклически повторяют.
  • При проходке железобетонными изделиями или коллекторами не допускается прямое механическое воздействие на их корпус, усилие передается на нажимную раму, которая помещается между проходным трубным торцом и патрубками, передающими энергию.
  • Выемку грунта внутри трубы производят механизированным методом при помощи телескопического ковша (желонки, челнока), которые размещаются внутри трубного канала и извлекается канатами при наполнении. Их опорожнение производится через специальное разгрузочное окно, после чего они с помощью нажимных патрубков снова направляются в канал. Иногда для удаления грунта пользуются гидроразмывом и откачкой шлама помпами, измельчением его гидромонитором и извлечением из канала шнековым способом.

Как произвести прокол своими руками


Самостоятельный прокол почвы

Практическая реализация метода бестраншейной прокладки труб своими руками возможна лишь на относительно коротком участке (не более десяти метров), а также при наличии хорошей физической формы, которая позволила бы вам выполнять тяжелые рабочие операции. Что касается оборудования, необходимого для подобных работ, то вам обязательно потребуется следующий несложный инструмент:

  • простейший сварочный аппарат;
  • обычная «болгарка»;
  • небольшая кувалда;
  • арматура не толще 20 миллиметров;
  • стальная труба выбранного вами диаметра (несколько кусков);
  • насос, оснащённый пластиковой трубой;
  • пластиковая бочка с горловиной (ёмкостью до 200 литров);
  • воронка со шлангом длиной до 2-х метров.

Процесс по прокладке траншеи обычно включает в себя следующие этапы:

  1. Подготовка канавы по обе стороны от трассы (с запасом 12-13 см). При её прорытии намечается ось трубы, которую вы планируете прокладывать.
  2. После этого берётся заготовка трубы и заостряется тот её конец, который предназначается к забивке в землю. При этом лучше всего на нём нарезать зубья, воспользовавшись «болгаркой».
  3. По мере осуществления всех этих операций (после каждого очередного проталкивания трубы) вам следует проводить вымывание грунта из её полой части.
  4. После каждого очередного «промывания» трубы следует продолжить её забивку с помощью кувалды.

Санация

Суть способа санации трубопровода – бестраншейная замена старых труб на новые.

Различают два основных вида санации.

Санация релайнингом

В таком случае современные трубы из высокомолекулярных соединений (полимеров) протягиваются в уже обустроенный трубопровод. Делать это, в свою очередь, можно двумя способами: без разреза старых труб или с таковым.

В первом случае, когда диаметр новых элементов чуть меньше исходных, необходимо перед началом работ провести обследование внутренней поверхности труб, чтобы предотвратить повреждение пластиковых труб находящимися внутри прежних элементов препятствиями или полное торможение работы.

Второй вариант применяется, когда нужна прокладка труб большого диаметра, превышающего прежний или равного ему. Тогда используется статистическое взламывание старой конструкции.

метод продавливания при прокладки трубопровода

Порядок проведения работ следующий:

  1. По краям участка, на котором планируется производить работы, роются углубления (размерами около 2×3 м).
  2. Из начального углубления проводятся выдвигающиеся штанги, на рабочих концах которых (в той же яме) фиксируется нож для расширения, посредством вертлюга скреплённый с прокладываемой трубой из ПНД (полиэтилена низкого давления).
  3. В конечном котловане устанавливают на каркасе гидравлические домкраты, с помощью которых осуществляется возвратно-поступательное движение установленных штанг. Для дополнительной надёжности конструкции каркас с домкратами можно установить на бетонную плиту.
  4. Начинают процесс протяжки, длящийся до того момента, когда нож не выйдет полностью в конечный котлован.
  5. Периодически штанги длиной 1,5 м вытаскиваются из траншеи и очищаются от загрязнений.

В итоге старые трубы разрезаются соответствующим ножом, расширяются, и в них проволакивается полимерная труба.

При проведении релайнинга необходимо учитывать несколько рекомендаций:

  • на стадии проектирования процесса следует тщательно подобрать сечение новой прокладываемой трубы ПНД;
  • отрезки новых труб размером 10-12 м свариваются на поверхности и после проводятся в санируемую систему;
  • общая длина сварного участка не должна превышать 0,7 км;
  • при подборе диаметра труб и проведении замеров необходимо учитывать образующийся при сварке бурт, достигающий в некоторых случаях 15 мм.

Санация трубопровода методом релайнига позволяется только в случаях, когда допустимо небольшое изменение диаметра трубопровода или его пропускная способность, благодаря преимуществам полиэтилена низкого давления (гладкой внутренней поверхности и небольшому гидравлическому сопротивлению), повышается.

Реновация

Этот вариант сопровождается полным разрушением старых конструкций с одновременной прокладкой новых труб. Этот метод применяется, когда прежний трубопровод или не удовлетворяет возросшим требованиям к пропускной способности, или слишком обветшал. Методом реновации можно прокладывать трубы как большего, так и меньшего сечения, чем исходные.

Этот способ также существует в двух вариантах исполнения: заменой старых труб на новые ПНД-трубы, имеющие резьбу, или разрушением трубопровода.

В первом случае возможно осуществлять замену конкретного повреждённого участка трубопровода. Неисправный отрезок трубы разрезают роликовыми ножами, с помощью расширителя увеличивают тоннель, затем вводят новые трубы.

проложить трубу без вскрытия грунта

Во втором варианте трубопровод, как при релайнинге, ломается статическим способом.

Преимущества санации:

  • отсутствие необходимости рыть новые тоннели – можно использовать уже обустроенные коммуникационные системы;
  • практически невозможно при проведении работ повредить другие трубопроводы;
  • можно изменять диаметр старых труб на соответствующий современным требованиям;
  • затраты на проведение земельных и восстановительных работ минимальны.

Способы бестраншейной прокладки

Бестраншейная прокладка системы канализации, как правило, проводится следующими способами:

  1. Прокол дороги — используют при работе с трубами диаметром от 100 до 400 мм.
  2. Горизонтально-направленное бурение — применяется для труб диаметром от 110 миллиметров до 800 миллиметров.
  3. Продавливание стальными футлярами — осуществляется для труб 159-1420 миллиметров.

Для прокладки канализационных систем методом прокола применяют оборудование некрупных размеров, что позволяет выполнять работы в маленьких котлованах.

Все виды оборудования для ГНБ марки Vermeer описаны здесь. А здесь вы можете ознакомиться с характеристикой оборудования других известных марок .

Все подготовительные работы занимают минимум времени, при том, что в рабочем процессе достигается максимальная скорость проходки. Такая прокладка труб может быть реализована в кротчайшие сроки. Однако есть один нюанс — длина проходки не может превышать пятнадцати метров.

Для прокладки канализационных линий большой протяженности идеально подходит ГНБ-способ.

Проходка с использованием установки горизонтально-направленного движения включает три рабочие фазы. В первую очередь, устраивают пилотную скважину, затем проводят расширение скважины до нужного диаметра и на третьем этапе протягивают трубопровод.

Прокладка канализационных труб в стальном футляре показана при прохождении коммуникаций под автомагистралями или железнодорожными линиями. Стальной футляр выполняет функцию защитного кожуха. Чаще всего эта технология используется при обустройстве самотечных канализаций, для которых характерны прямые линии и углы наклона в ненадежных плывучих грунтах.

Метод горизонтально направленного бурения ГНБ

Различают два вида буровой проходки:

  • Раздельное. При данном способе вначале бурами формируют шахту, а после извлечения инструмента протягивают линию.
  • Совмещенное. При данном виде бурение осуществляется вместе с трубами, которые продвигают по каналу.

Установки горизонтального бурения (УБ, УГБ) позволяют производить проход с укладкой линии со скоростью до 19 м. в час при длине шахты до 60 м., диапазон размеров пробуренных отверстий 325 — 1420 мм., более производительные агрегаты этого типа способны прокладывать магистраль до 120 м.

Проходка производится ножевыми насадками с удалением породы шнековым конвейером, для больших размеров используется выполнение пилотной скважины малого диаметра. После ее проходки на шнек устанавливают специальный расширитель и переводят буровую установку в обратный режим.

Метод горизонтально направленного бурения ГНБ

Рис.6 Проход с помощью специального проходческого щита (микротоннелирование)

Хотя усилия, применяемые при бурении, ниже, чем при прокалывании, к значительным недостаткам способа относится необходимость транспортировки грунта из пробуренной скважины. Новые технологии прокладки позволяют избежать данного недостатка — шахту прорезают ножами пропеллерного типа с дальнейшей раскаткой породы в затрубном пространстве.

Эффективная методика проделывания горизонтальных шахт — применение самоходных пневмомашин (Крот), которые образуют канал с плотными стенами шириной 63 — 400 мм. и длиной до 50 м.

Устройство представляет собой самоходную пневмомашину ударного принципа действия с ударником, осуществляющим поступательные и возвратные колебания под воздействием сжатого воздуха. Поддержание точности заданного направления определяется значительной длиной корпуса, обратному движению противостоит трение о земляные стенки.

Метод ГНБ

Рис. 7 Способ направленно шнекового бурения

Проведите исследования грунта, который собираетесь проколоть

Самостоятельные проколы выполняются без специализированной техники, которая может пройти через скалу песок и глину. Убедитесь, что пройдя половину пути вы не наткнетесь на неожиданную для вас скальную породу. Стоит изучить грунт для того, чтобы ваш прокол не обвалился и не просел со временем. Для того, чтобы изучить грунт нужно обратится к специалистам, проводящим геофизические и геодезические работы. Как правило, фирмы, занимающиеся горизонтальным направленным бурением, имеют в своем штате таких специалистов. Также вы можете обратится в фирмы, специализирующиеся на землеустроительных работах. Геофизические исследования позволят:

  • определить состав и некоторые свойства грунта
  • выявить специфический грунт
  • выявить опасность на участке для стройки
  • найти подземные пустоты
  • определить уровень, скорость и направление фильтрационного потока грунтовых вод

Все это позволит вам защитить инструмент от поломки, и обеспечивает надежность и долговечность ваших строительных работ.

Особенности бестраншейной прокладки труб

На протяжении многих лет распространенным методом устройства городских коммуникаций остается укладка трубопровода в траншею. Последствия проведения этих работ – перерытые тротуары и зеленые зоны, поврежденное дорожное полотно, измененные маршруты движения общественного транспорта и постоянное возмущение горожан. Хотя всего этого кошмара можно избежать, если воспользоваться бестраншейными технологиями прокладки труб.

Это закрытый способ устройства и ремонта инженерных коммуникаций, при котором подземные работы производятся без вскрытия грунта. В этом случае нет необходимости сооружать дополнительные переходы, менять маршруты движения, проводить большое количество согласований с другими коммунальными службами.

При бестраншейной прокладке трубопроводов 90% работ производятся под землей.

По сравнению с укладкой канализационной трубы в траншею бестраншейный способ предполагает устройство инженерных сетей методом горизонтально направленного бурения, продавливания труб, прокола грунта, санации. Это наиболее перспективный способ строительства новых и ремонта или замены старых водопроводных и канализационных сетей в условиях большого города.

Преимущества способа

Главные преимущества способа понятны даже рядовому обывателю, которому небезразличен облик родного города.

  • Остаются невредимыми все коммуникации, которые проходят вблизи трубопровода. Ведь при рытье траншеи очень часто происходят порывы соседствующих сетей.
  • Экономическая выгода в том, что не нужно подключать дополнительную технику и рабочую силу для земляных работ, обратной засыпки траншеи трубопровода.
  • Нет необходимости производить последующий ремонт поврежденного асфальта, тротуарной плитки.
  • Быстрота проведения работ.
  • Возможность производить работу в зимнее время.
  • Сохранность ландшафта, дорожного полотна, зеленых зон.
  • Минимальный вред для окружающей среды.
  • Аварийных ситуаций почти не возникает.

Преимущество в использовании бестраншейного метода еще и в том, что специальных подготовительных земляных работ не требуется. Например, укладка полиэтиленовых труб в траншею предполагает использование экскаватора, устройства подушки из песка или гравия на дне. После прокладки следует обратная засыпка траншеи трубопровода (СНиП предъявляет к этому этапу земляных работ особые требования), уплотнение и трамбовка грунта. А в случае закрытого способа прокладки труб требуется только грамотно составленный проект работ, продуманный оптимальный маршрут пролегания без изгибов и поворотов, просчитанная глубина залегания и уклон трубопровода.

Сфера использования

Бестраншейный способ прокладки труб универсален, поскольку может применяться для различных видов коммуникаций. Без него не обойтись при строительстве трубопроводов под оживленной трассой, железнодорожным полотном, линиями метрополитена, рекой, а также в условиях плотного пролегания других сетей. Это могут быть такие коммуникации:

  • водопровод,
  • канализация,
  • электрокабели,
  • нефтепровод,
  • газопровод,
  • кабели связи.

Специальное оборудование

Для проведения таких работ требуется специальное оборудование. В зависимости от того, какой метод бестраншейной прокладки труб применяется для отдельно взятой инженерной коммуникации, используются

  • буровые,
  • гидравлические,
  • локационные установки,
  • генераторы,
  • сварочные аппараты для пластиковых труб,
  • растворно-смесительные узлы,
  • автоманипуляторы.

Продавливание грунта происходит при помощи мощной гидравлической установки.

Виды проколов

Метод прокола применяют при прокладке водопровода под дорогой

В зависимости от применяемых механизмов, принципа прокладки канала для прокладки труб различают следующие виды прокола:

  • продавливание;
  • горизонтально направленное бурение (ГНБ);
  • бурошнековое бурение;
  • гидропрокол;
  • вибропрокол.

Продавливание

Данный вид прокола выполняется следующим образом:

  1. В начальный приямок помещается установка направленного бурения, состоящая из рамы с гидроцилиндрами, которые приводят в движение каретку с буровой колонной – соединенными между собой штангами.
  2. Первой в каретку устанавливается штанга с рабочей головкой в виде острого конуса.
  3. При помощи маслостанции (бензинового двигателя с масляными насосами) гидроцилиндры под усилием вдавливают первую штангу в стенку приямка.
  4. После того как большая часть первой штанги скрылась в почвенной толще, каретку при помощи гидроцилиндров отводят назад. К концу штанги при помощи резьбового соединения прикручивают следующую, закрепляют ее в каретке и повторяют процесс продавливания.
  5. При появлении рабочей головки первой штанги буровой колоны в финальном приямке ее снимают, устанавливают приспособление для крепления и протяжки трубы.
  6. Вытягивая закрепленную к первой штанге трубу, осуществляют ее прокладку в пробуренном таким способом канале (футляре).

Горизонтально направленное бурение

Такой способ широко применяется при прокладке водопроводных сетей диаметром до 200 мм. Прокол выполняется специальными самоходными установками на гусеничном ходу, способными работать в условиях ограниченного пространства и топкого грунта.

Технология выполнения горизонтально-направленного бурения состоит из следующих этапов:

  1. Бурение пилотной скважины – при этом установка заглубляет колонну штанг с рабочей буровой головкой в виде лопатки на первой из них под заданным углом и пробивает узкий канал, выходя на поверхность или в стенке финального приямка в конечной точке траектории прокладки трубопровода.
  2. Последовательное расширение пилотной скважины – на этом этапе рабочая головка заменяется специальным вращающимся расширителем (риммером), который при протяжке колонны штанг увеличивает диаметр канала до необходимого значения. При этом к торцу риммера крепят новые буровые штанги – это необходимо для того, чтобы после расширения канала удобно и быстро можно было протянуть через него плеть трубы.
  3. Протяжка трубопровода – на последнюю присоединённую к риммеру штангу устанавливают вертлюг (серьга), к которому присоединяют оголовок плети трубы. Протяжка трубопровода производится выборкой штанг установкой до тех пор, пока конец трубы не покажется в начальной точке бурения.

В процессе работы внутрь штанг буровой колоны и на наконечник (рабочую головку) подается специальный состав, способствующий разрушению пробуриваемой породы, снижению трения штанг о почву, удалению пробуренной породы из скважины. Собирающийся в приямке буровой состав после завершения работ откачивается, очищается от частиц породы и с помощью химических реагентов регенерируется для последующего использования.

Бурошнековое бурение

Данный способ бестраншейной прокладки водопроводных и других коммуникаций заключается в следующем:

  1. Внутрь большой трубы-футляра устанавливают вращающийся от двигателя установки шнек с рабочей головкой (лопатками) в торцевой части.
  2. При вдавливании установкой трубы в стенку приямка вращающийся шнек пробуривает встречающуюся ему на пути породу и частично удаляет через торец трубы.
  3. После того как первая труба полностью скрылась в почвенной толще к ней присоединяют следующую с таким же шнеком внутри;
  4. Когда конец колоны труб появится в финальном приямке, из нее последовательно извлекают все шнеки с остатками пробуренной и не удаленной ими породы.

В пробуренную таким способом трубу помещают несколько водоподающих магистралей

Гидропрокол

Данный вид прокола выполняется с помощью установки горизонтального бурения, в которой на конце первой штанги буровой колоны одевается специальная головка, пробивающая почвенную толщу перед собой при помощи мощной струи воды, создаваемой центробежным насосом.

Применяется такой метод для прокола рыхлых песчаных и супесчаных почв.

Вибропрокол

При вибропроколе рабочий орган пневмопробойника помимо вращательных движений совершает также и мощные возвратно-поступательные (как отбойный молоток). Благодаря этому, такие установки могут быстро и качественно прокалывать даже самый плотный глинистый или суглинистый грунт.

Преимущества метода

Популярность и востребованность данного метода прокладки водопровода объясняется такими преимуществами:

  • Оперативность выполнения работ – по сравнению с копкой открытой траншеи прокол занимает в 3 -4 раза меньше времени.
  • Невысокая трудоемкость – прокол не требует значительных физических усилий и большого количества рабочих, как в случае с траншейным способом прокладки труб.
  • Всесезонность – прокол грунта под водопровод с помощью различных установок можно производить в любое время года.
  • Экологичность – данный способ прокладки трубопровода позволяет избежать нарушение почвенной структуры, повреждение корней деревьев, разрушение природных ландшафтов, искусственных газонов и насаждений.
  • Низкий риск повреждения расположенных рядом коммуникаций (канализации, линий связи, газопровода) – при проколе вероятность повредить находящиеся поблизости коммуникации значительно меньше, чем при выемке грунта ковшом экскаватора или траншеекопателя.
  • Невысокая стоимость – даже при найме специалистов со специальным оборудованием выкопать канализацию методом прокола стоит на 30-40% дешевле чем при традиционной траншейной прокладке.

Преимущества технологии

Бестраншейные технологии, в отличие от других способов проведения инженерных сетей, имеют ряд преимуществ. Среди них:

  1. Небольшая стоимость. При проколе после выполнения работ не требуется восстанавливать асфальтовое покрытие и рыть траншею.
  2. Минимальный риск повреждения ранее проложенных коммуникаций.
  3. Небольшие временные затраты.
  4. Возможность проведения коммуникаций в условиях плотных застроек.
  5. Минимальное количество рабочей силы.

Кроме этого, благодаря бестраншейному методу проведения коммуникаций не страдает окружающая среда. При укладке инженерных сетей не требуется нарушать верхний слой почвы и зеленые насаждения.

Горизонтально направленное бурение позволяет сэкономить финансовые средства и время. В отличие от траншейного метода проведения коммуникаций, не требуется рыть траншею, что сокращает время проведения работы. При проколе грунта не требуется нарушать целостность асфальтового покрытия, подземных и наземных коммуникаций.

Горизонтально направленное бурение не требует приостановки движения автотранспорт и работы иных коммуникаций.

Метод ГНБ позволяет сократить и время, так как не требуется рыть траншею. Скорость работы при этом составляет в два раза быстрее. Стоимость работ при проколе грунта, в отличие от иных способов, ниже на 30-50%. Это обусловлено тем, что рыть траншеи требует временных и финансовых затрат, а также не требуется перевозка и утилизация грунта.

Осуществление прокола грунта при работе с частными заказчиками требует использование труб небольшого диаметра. Длина трубопровода при этом составляет от 50 метров.

Направленное бурение, технология ГНБ

Наша компания является лидером в строительстве по укладки трубопровода способом горизонтально направленного бурения. Мы сотрудничаем с надежными поставщиками. Наши высококвалифицированные специалисты выполнять работу быстро и качественно.

Первое, что необходимо сделать — согласовать проект строительства, реконструкции

Выполнять прокол под дорогой без плана и согласования не стоит прежде всего по двум причинам. Первая причина это личная безопасность. Может получится так, что под вашим участком уже проходят определенные виды коммуникаций, о которых вы не знали. Бывали редкие случаи, когда о скрытых довоенных коммуникациях не было известно даже после согласования проекта. Стоит все же подстраховаться, чтобы не проколоть прилегающую под вашим участком газовую трубу — последствия могут быть плачевными.

Вторая причина по которой лучше сделать согласование — штраф от органов городского управления за несогласованные действия. Особенно это касается тех видов коммуникаций, которые выходят за пределы вашего личного участка: случаи, когда нужно войти в общую магистральную трубу и т. п.

Что следует сделать до прокладки трубопровода?

Разработка проекта и его согласование — первый этап, который предстоит выполнить хозяевам. В любом проекте строительства должен быть подробный, точный план прокладки коммуникаций.

Получение одобрения

Предварительное согласование с органами местной администрации позволит избежать всех проблем в будущем:

  • под дорогой могут проходить другие коммуникации, а действуя наобум, их легко повредить;
  • инициатива наказуема: серьезный штраф за самовольное бурение мастеру вряд ли понравится.

«Самодеятельное» подключение к магистрали без согласования проекта может привести к такому же результату.

Исследование грунта

Если планируется обращение к специалистам, то такие изыскания обычно проводят представители компании, специализирующейся на прокладке трубопроводов. Другой вариант — приглашение сотрудников организации, проводящей геодезические работы. В результате мастер будет знать:

  • тип, состав грунта;
  • о наличии/отсутствии пустот, твердых включений;
  • глубину залегания грунтовых вод, направление, скорость их прохождения;
  • потенциально опасные «участки на участке».

Все эти знания не будут лишними в любом случае. Если говорить только о прокладке трубопровода, то осведомленность о характеристиках грунта даст стопроцентный шанс избежать обвала «свежеизготовленного» тоннеля.

Отличия от других способов бестраншейной прокладки

Горизонтальное направленное бурение похоже на ряд иных способов прокладки труб бестраншейным методом – шнековое бурение, микротоннелирование, управляемый прокол. Принципиальная разница состоит в промывке скважины бентонитовым буровым раствором.

Раствор выполняет следующие задачи:

  • В процессе бурения или расширения с высокой скоростью выходит через сопла, создавая режущий эффект
  • Уменьшает трение бура и налипание грунта на головку, охлаждает инструмент
  • Укрепляет стенки скважины и предохраняет их от разрушения
  • Облегчает прохождение трубы в пробуренное отверстие
  • Выносит наружу измельченную породу

Состав бурового раствора относится к ключевым факторам успешного проведения операции, подбирается под тип грунта.

Рассмотрим классификацию основных методов.

Группа неуправляемых способов. Бурение может проводиться:

Проходческие машины, совершающие откатки:

  • промывочные;
  • шнековые;
  • с подсосом.

Промывочное бурение.

Происходит при помощи промывки бентонитом. Зонд управляемый.

Пилотное бурение с последующим:

  • сухим или мокрым расширениями;
  • расширением в скальном грунте.

Кратко рассмотрим ключевые принципы и моменты прокладки труб бестраншейными методами.

Шнековое бурение (или ГШБ) получило широкое применение в области промышленности и строительства. Особенно актуально в стесненных условиях. Футляр продавливается одномоментно с удалением лишней породы. Также предотвращается возможность обвалов.

К достоинствам относят целостность поверхности грунтов и окружающей среды, работоспособность в различных породах и в любую погоду, создание канала нужной длины и диаметра, отсутствует проседание почв.

Подойдут самые простейшие буровые установки. Их основа – это буровая головка с шнеками, расположенными вдоль за ней. Двигатели могут быть электрическими, гидравлическими или же пневматическими.

Цена ГНБ данного типа позволяет минимизировать расходы. Смета включает просчет каждого этапа и учитывает условия.

Пилотное бурение. К нему прибегают в случаях прокладки трасс, маршрутов пролегания трубопроводов производственного назначения. В установках для этого типа операций буровые головки скошенной формы. Могут быть оснащены специальными соплами для подачи бентонита. Специальный датчик, расположенный в головной части, определяет траекторию движения.

У любой бестраншейной прокладки труб существует ряд своих особенных, неоспоримых плюсов, которые выгодно выделяют ее среди других:

  • универсальность для любых типов поставленных задач: от трубопровода на пустынных территориях до густо застроенных городских площадей;
  • высокоточные технологии гарантируют точность прокладки любого вида коммуникаций;
  • длина путей – до сотни километров, диаметр от 12 м и выше;
  • не нужна тяжелая техника и много работников, следовательно, минимизируются трудовые затраты. Одна установка и не более четверых работников – все, что нужно;
  • ценовая политика ГНБпозволяет сэкономить до 50% финансов и термины до 20 раз;
  • возможность повредить пролегающие рядом сети сводится к минимуму;
  • одновременно кладутся и укрепляются стенки шахты. Этому способствуют спецрастворы в комплексе с уплотнением почв;
  • горы, реки, фундаменты домов и т.п. – не помеха;
  • нет зависимости от метеоусловий;
  • экологичность: верхние слои почвы абсолютно не повреждаются.

Такое важное и ответственное задание лучше доверить высокопрофессиональным специалистам, поскольку требуется соблюдение целого ряда условий: наличие спецустановок, обученные сотрудники с соответствующей квалификацией. Также владение нормативно-правовой документаций, проведение геолого-разведовательных исследований. Мы обладаем всем необходимым из вышеперечисленного перечня, самое главное – огромным опытом в данной отрасли, берем на себя согласование всей технической документации

А это – самая лучшая гарантия качества и долговечной, бесперебойной эксплуатации

Мы обладаем всем необходимым из вышеперечисленного перечня, самое главное – огромным опытом в данной отрасли, берем на себя согласование всей технической документации. А это – самая лучшая гарантия качества и долговечной, бесперебойной эксплуатации.

ГНБ цена. Что касается оплаты работ, то в каждом конкретном случае смета составляется с учетом особенностей вашего заказа, и цена определяется индивидуально. На конечный счет влияет вид грунтов, необходимая протяженность шахты, материалы.

Наши мастера и широкие возможности уникальных технологий бестраншейных прокладок труб решат все ваши сложности и избавят от лишней головной боли в кратчайшие сроки. А в это время вы будете жить в своем привычном ритме.

Современные строительные компании, занимающиеся прокладкой трубопроводов и других коммуникаций, постепенно сводят к минимуму применение траншейного способа, который теряет свою актуальность, предпочитая новые, проверенные временем, уникальные разработки. Благодаря новым технологиям, сегодня возможно проводить сложные строительные работы, не причиняя вред окружающим объектам, без больших финансовых вложений.

Условия проведения согласно нормативным документам

Прокладка любого трубопровода, будь то полипропилен либо сталь, определяется нормами. Именно СНиП регламентируют многие технические моменты, которые позволяют выполнить все работы качественно, обеспечивая безопасность. Для прокладки полипропиленовых труб необходимо соблюдать такие требования:

Схема преимущества полипропиленовых труб перед остальными материалами

  1. В обязательном порядке учитываем точку промерзания грунта. Обычно она находится на уровне 1,4 метра, поэтому если трубопровод будет находиться на меньшем уровне, то зимой вода в нем просто замерзнет, пользоваться трубой будет нельзя. Поэтому при монтаже необходимо в точности просчитать такие моменты, в будущем это только пойдет на пользу.
  2. Прокладка труб во многом зависит от того, какие строения расположены на участке, есть ли недалеко трассы и магистрали, проложенные коммуникационные и прочие инженерные сети. Если вы не уверены, где именно можно прокладывать трубопровод, лучше обратиться в специализированные строительные фирмы.
  3. При прокладке под землей также учитываем и особенности рельефа, грунта, в некоторых случаях необходимо производить защиту трубы при помощи специальных кожухов.

Полипропиленовый трубопровод прокладывается при соблюдении таких этапов:

  1. Для начала придется подготовить траншею для прокладки, которая должна быть больше диаметра трубы. Так, для труб на 110 мм понадобится траншея с шириной в 600 мм. Минимальное расстояние между стенкой трубы и траншеей должно составлять 20 см. Глубина залегания должна быть больше на 50 см.
  2. Дно посыпается песком с толщиной подушки примерно 50-100 мм, после чего песок уплотняется.
  3. Прокладка начинается от здания, при монтаже канализационных труб раструб должен смотреть на конец выходящей наружу трубы;
  4. Для соединения отдельных элементов применяют специальную смазку.
  5. При прокладке канализации надо помнить, что должен соблюдаться уклон в 2 см на каждый м трассы.
  6. После укладки трубопровод засыпается песком, утрамбовывается он только с боков. При необходимости перед этим труба оборачивается теплоизоляционным слоем;
  7. В самом конце полипропиленовые трубы соединяются с общей магистралью, очистным сооружением и прочее. Делать это надо при помощи полипропиленового припоя.

Какие проблемы могут возникнуть при монтаже?

При прокладке полипропиленовых труб под землей могут возникнуть некоторые проблемы:

  • структура грунта не дает возможности копки на необходимой глубине;
  • в зимний период грунт сильно промерзает, что может стать причиной повреждения труб;
  • на участке имеется строение, обойти которое не представляется возможным.

В таком случае есть несколько выходов, позволяющих решить эти проблемы:

  1. При слишком рыхлой либо твердой почве рекомендуется делать прокол, при котором сначала укладывается стальная труба, а уже в ее полость вводится полипропиленовый трубопровод.
  2. При промерзании грунта рекомендуют укладывать греющий кабель на протяжении всей трассы. Это требует значительных затрат, расходы в зимний период могут превышать запланированные, но в любом случае такой вариант дешевле, чем постоянный ремонт лопнувших труб.
  3. При нахождении на пути следования трассы какого-либо строения либо объекта, повреждать который нельзя, рекомендуется выполнять бестраншейные методы прокладки, то есть прокол. В этом случае можно не только проложить трубопровод, но и защитить его стальным кожухом. При прокладке таких сетей необходимо внимательно смотреть на схему расположения коммуникаций на участке, чтобы не повредить уже имеющиеся.

Специфика прокладки канализации методом ГНБ

Строительство пилотного трубопровода для канализации выполняется строго в соответствии с проектной документацией и под контролем опытного профессионала. На данном этапе необходимо отслеживать уклон бура и его траекторию. В случае небольших погрешностей отхождение бура корректируется, а после завершения пилотного бурения производится расширение канала и протягивание труб.

На завершающем этапе ГНБ самотечная канализация имеет несколько изогнутый горизонтально вид и не полностью видна на просвет. Однако даже с учетом данного фактора бестраншейная прокладка имеет отличные результаты, минимальные погрешности и риски возникновения аварийных ситуаций. Как правило, самотечная канализационная сеть укладывается на глубине 3,5-4,5 м, причем такой метод применяется даже в песочных или водных грунтах, где рытье траншей не представляется возможным.

Прокладка канализации методом ГНБ считается оптимальным способом в силу различных факторов. Наши профессионалы обеспечат разработку квалифицированной проектной документации и воплотят ее при помощи современного бурового оборудования. Мы имеет успешный опыт работы в прокладке самотечных сетей, и обеспечим прокладку даже в наиболее сложных грунтах.

Цены на самотечную канализацию методом ГНБ

Диаметр прокладываемой трубыСтоимость прокладки 1 метра трубы с учётом НДС
63 мм800 — 1 800 руб.
110 мм1 000 — 2 500 руб.
160 мм1 800 — 4 000 руб.
225 мм2 500 — 6 000 руб.
315 мм3 500 — 7 000 руб.
400 мм5 000 — 10 000 руб.
500 мм6 000 — 12 000 руб.
630 мм8 000 — 16 000 руб.
710 мм12 000 — 20 000 руб.
800 мм15 000 — 23 000 руб.

ВНИМАНИЕ! В стоимость работ ГНБ не включены: стоимость труб, подготовка стартового и приёмного котлована, а также шурфовка коммуникаций на объекте.

Калькулятор расчета цены

Оставьте заявку на расчёт сметы. Бесплатно!

Какие инструменты понадобятся

Прокол под дорогой можно выполнить своими силами. Перед началом работ необходимо подготовить следующий набор материалов и инструментов:

  • аппарат для выполнения сварочных работ и болгарку;
  • кувалду;
  • арматуру или прутья из стали, диаметр которых должен составлять 25 миллиметров и более, а длина должна превышать ширину дороги сантиметров на десять;
  • обрезки стальной трубы необходимого диаметра и такой же длины, что и прутья;
  • насос с пластиковой трубкой диаметром 12 миллиметров;
  • бочку, рассчитанную на двести литров;
  • воронку с двухметровым шлангом.

Кроме инструментов, понадобятся недюжинная физическая сила и терпение.

Выберите подходящий метод прокладки коммуникаций

Существует несколько способов, которые позволяют проложить подземные коммуникации: прямой прокол, метод продавливания, проходка с использованием щитов и горизонтальное направленное бурение и т. д. Выбор метода зависит от:

  • длины необходимой коммуникации,
  • диаметра прокола,
  • характера грунта (наличие скальных пород, природных грунтовых вод)
  • характера застройки на вашем участке
  • наличия уже существующих подземных коммуникаций
  • бюджета вашего строительства
Сравнительная таблица способов бестраншейной прокладки коммуникаций

Обратите внимание, что выбор бестраншейного способа прокладки труб зависит от диаметра и длины трубопровода, физико-механических свойств и гидрогеологических условий разрабатываемых грунтов и применяемого оборудования. Возможно, на вашей территории будет целесообразно использовать другой вариант прокладки

Специальное оборудование

Бестраншейная прокладка водопровода, подразумевает под собой использование специального оборудования и машин. Без него, пробурить отверстие, например под автомобильной дорогой невозможно (кроме наружного перекапывания).

Благодаря использованию специального оборудования, работы могут проводиться в любое время года с любыми типами грунта.

Варианты использования и виды оборудования:

  1. Насосно-домкратный агрегат – позволяет сделать скважину, минуя все препятствия. В комплекте должны быть гидравлическая станция, расширитель, штанги и режущие головки.
  2. Гидравлическая станция – устройство обеспечивающее силовое воздействие с помощью гидроцилиндра. Средняя мощность – 36 т.
  3. При гидропроколах, используют специальные устройства, которые бьют мощной направленной струей воды. Применяется на песчаных грунтах. С применением такого оборудования можно укладывать трубы диаметром до 50 см. Длина трубопровода ограничивается 30 м.
  4. Виброоборудование работает по принципу продавливания. Установки применяемые в данном способе, имеют ударно-вибрационно-вдавливающий принцип действия. В этом случае диаметр труб такой же, как и при гидропроколах. Но длина скважины увеличивается вдвое (60м).
  5. Также используется дополнительное оборудование. Это могут быть машины с манипуляторами, сварка, генераторы, растворно-смесительные узлы.

Возможные сложности и проблемы при укладке

Перед рытьем траншеи найдите на чертежах технической документации земельного участка залегающие сети коммуникаций: газопровод, телефон, отопление, электрические кабели. Если такой документации нет, то обратитесь в администрацию. В их распоряжении есть оборудование, способное найти существующую инженерную сеть на любой глубине. Это позволит в процессе рытья траншеи под водопровод не повредить другую сеть.

Если водопровод ведется от скважины на участке, никаких разрешающих документов не требуется. Но если вы подключаетесь к существующей сети или прокладываете трубу через соседский участок, потребуется официальное разрешение органов местной власти в письменной форме. В противном случае вы можете создать аварийную ситуацию, что грозит разбирательством в суде. С соседями необходимо договориться заранее и получить одобрение на земляные работы.

Проблемой может стать грунт: твердый, мягкий, заболоченный, каменистый или зыбкий. Прокладка водопровода в подобных условиях обойдется дороже, так как потребуется дополнительная защита и крепление всей системы.

Плюсы и минусы траншейной прокладки

Чтобы понять, почему сейчас бестраншейная прокладка канализации и других инженерных систем активно используется для преодоления различных препятствий, надо ненадолго остановиться на традиционной технологии.

Достоинства траншей

Традиционность и является главным плюсом. В этом случае привлекала простота работ, нетребовательность к исполнителям, если не иметь в виду физическую силу. Но она в большинстве случаев не важна. Причина — возможность переложить большую часть работ на доступную технику, ведь привлечь экскаватор, бульдозер труда обычно не составляет. На этом список преимуществ заканчивается.

Минусы привычного способа

Их больше. К недостаткам относят:

  • необходимость останавливать движение на участке, выбранном для работы;
  • серьезные временные потери из-за демонтажа покрытия, а потом для его восстановления;
  • гибель растений из-за повреждения корневой системы, разрушение плодородного слоя почвы.

Однако главным минусом траншейной технологии считают невозможность обойти серьезные препятствия — водоемы, широкие загруженные автомагистрали или железнодорожные пути. По этой причине альтернатив у бестраншейных способов нет.

Рейтинг
( 2 оценки, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
