Прокладка труб и ввод канализации в дом без подвала


При возведении дома недалеко от централизованных сетей перед владельцем зачастую встает выбор: производить монтаж автономного водоотвода или подключаться к центральным коммуникациям.

Подключение к центральной канализации частного дома является наиболее популярным решением, однако при этом необходимо знать множество тонкостей: главные недостатки и преимущества такого подхода, какие документы и разрешения следует получить, как подготовить частный участок и как провести подключение правильно.

Ответы на эти вопросы находятся в данной статье.

Схема сточной системы в частном доме

Вне зависимости от сложности любая канализационная система обычно представлена несколькими частями:

  • внутренняя часть – любые коммуникации в помещении;
  • наружная часть – коммуникации снаружи дома;
  • септик.

Отлично, если процесс строительства коттеджа или дома и монтаж канализации могут проводиться одновременно. Для этого нужно тщательно продумать детали и нюансы. Такие проекты нужно создавать, учитывая подвод, расположение санузлов, колодцев. Также необходимо обязательно предусмотреть возможность доступа к любой трубе для очистки.

Схема наглядная участка

Схемы должны разрабатываться под существующие условия. Здесь необходимо найти максимально удобные решения, которые позволят максимально оптимально подвести трассу трубопровода к основанию постройки, при этом, не допустив разрушения, просадки почвы, деформации.

Недостатки и преимущества подключения к центральной канализации

Прежде чем принимать окончательное решение о выборе типа канализационной системы, следует знать все достоинства и недостатки подсоединения к центральной сети.

Преимущества данного решения:

  • цена подключения ниже стоимости монтажа автономного септика;
  • возможно, сэкономить на материалах;
  • может одновременно решаться проблема отвода ливневых и хозяйственных вод;
  • хозяевам частного дома не нужно следить за качеством и объемом стоковых вод;
  • не требуется регулярно производить очистку и откачивать жидкость со специальных емкостей для водосбора, используемых в автономной канализации, поэтому обслуживание подобной системы проще и дешевле.

К главным недостаткам относится:

  • необходимость сбора многих документов и разрешений из различных инстанций;
  • длительное ожидание для получения разрешения;
  • потребуется ежемесячно оплачивать пользование канализацией.


Прокладываем трубу под основанием

Электричество можно проводить в коттедж из любых мест. Но вот канализация – это другое. Здесь так не получится и придется прибегнуть к серьезным строительным задачам.

Для подвода стоков применяют стальные или ПВХ материалы. Для ее прокладки следует выкопать ров глубиной 2 м или менее. Затем этот ров должен подводиться под опоры дома. Параметры рва зависит от глубины замерзания почвы.

Непосредственно трубопровод нужно произвести под основанием. Для этих целей следует пробить отверстие в фундаменте. Чтобы все получилось максимально красиво и аккуратно, можно использовать преимущества алмазного инструмента. Трубу следует проложить через специальный футляр.

Подготовка участка для врезки и виды подключения

Перед началом непосредственно монтажа, необходимо провести работы по подготовке частного участка для врезки. Подготовительные мероприятия проводят в таком порядке:

  1. Устанавливают смотровой колодец. Подобная конструкция обеспечивает постоянный доступ к индивидуальной части центральной канализации для ее обслуживания, устранения засоров и ремонта.
  2. Выкапывают траншеи для прокладывания труб и подготавливают место подключения трубопроводного слива к колодцу.
  3. Подсоединяют существующие внутри здания системы водоотвода к основному выводу.

На этом подготовительные работы завершаются, а владельцу частного участка необходимо обратиться в коммунальную службу города, которая произведет подключение к основной канализационной магистрали. Существует несколько видов подключения к центральной канализации в частном доме: раздельное и смешанное.

При раздельном варианте к городской канализации подсоединяются отдельные водоотводы для ливневых и хозяйственных вод. К недостаткам такого вида относится необходимость врезки 2-ух труб, что предполагает двойную оплату и обеспечение функционирования данных систем на участке частного дома. Преимуществом является отсутствие потребности в дополнительной проверке ливневых вод.

Смешанный подход используется только для трубопровода смешанного вида и подразумевает врезку общего водоотвода для всех типов стоковых вод. Достоинством этого решения является меньшая стоимость и длительность работ, а также отсутствие необходимости в обслуживании второй системы частного участка.

Смотреть видео

Как подключиться к канализации

Особенности прокладки канализационного трубопровода

Процесс прокладки трубы от дома до септика или выгребной ямы только выглядит таким простым. На самом деле, он достаточно сложный. Здесь существуют важные правила подвода канализации, которые необходимо обязательно учитывать при проектировании и монтаже.

К примеру, большинство людей выполняют монтаж канализационной системы под фундаментом. Это актуально и так можно делать, но лишь в тех случаях, где основание не слишком глубокое, а септик или яма будут не слишком удалены от дома.

Представьте простой пример. Основание коттеджа расположено на глубине до полуметра. Септик установлен в 3 метрах. Так как работа системы очистки стоков обусловлена монтажом трассы с уклоном, вход в яму должна быть расположен не выше 60 см.

Это применимо, если яма достаточно глубокая. Выгребная яма эффективно работает на глубинах, которая ниже сточной трубы. Когда уровень стоков вырастет, сточные воды могут заполнить сливную трубу и там может образоваться пробка.

Глубокое залегание канализации позволяет значительно снизить риск промерзания. Снег зимой это тоже утеплитель. Если сочетать снег с полуметровым слоем почвы, то это надежно защитит систему от промерзания.

Если фундамент глубинный, тогда под ним не слишком рационально, а порой даже невозможно прокладывать канализацию. Здесь лучше еще на этапе заливки основания оставить отверстия для труб.

Если по каким-либо причинам не получится использовать выгребную яму, тога отверстие в основании дома нужно делать максимально близко к краю грунта. Чтобы исключить риск промерзаний, можно применить утеплительные материалы.

Земляные работы при строительстве наружной канализации

Сегодня при строительстве частного дома используют как машинные земляные работы, так и проведенные вручную:

  • Проще всего, конечно, использовать спецтехнику. В этом случае, габариты траншеи определяются диаметром труб и необходимым уклоном. Так, если планируется использовать трубу, имеющую сечение 110 мм, то ширина траншеи должна составляет 600 мм, а о том, как определить необходимую глубину, рассказано выше.
  • При наличии застройки на участки применение спецтехники может быть невозможным, поэтому земляные работы придется выполнять вручную. Габариты траншеи аналогичны. Глубина выкопанной траншеи должна быть на 50 мм больше, чем планируемый уровень укладки трубы, так как необходимо будет выполнить еще подсыпку из песка.

Вывод канализационной трубы из дома особенности, требованияВывод канализационной трубы из дома особенности, требования

Этапы монтажа наружного трубопровода

  • На дно траншеи засыпается песок (слой 50 мм) и уплотняется вручную;
  • Подготавливают необходимые детали – трубы, фасонные части, уплотнители и пр.
  • Прокладка начинается от фундамента. Как правило, отверстие для вывода канализации организуют еще в период строительства фундамента. Но если этого сделано не было, применяют метод алмазного сверления.
  • Для получения более плотного соединения используют силиконовые смазку. Для этого смазывающий состав наносят на гладкий конец трубы и вставляют его в раструб, в который вставлен уплотнительный манжет.
  • Если необходимо устроить поворот, то следует использовать плавные отводы – фасонные детали, предназначенные для сбора наружных сетей.
  • Если длина трубопровода более 12 метров, то следует на поворотах установить ревизионные колодцы.
  • После того как трубопровод собран, производят проверку уклона, а затем засыпают трубы песком.
  • При засыпке труб трамбовку песка следует производить по бокам труб. Уплотнять песок следует послойно. Песок, расположенный над трубами, трамбовать не нужно.
  • Высота песчаной засыпки должна составлять не менее 15 см над трубой. После чего можно приступать к окончательной засыпке траншеи грунтом. Грунт следует засыпать горкой, так как впоследствии неизбежно произойдет оседание земли.

Таким образом, решая, на какой глубине прокладывать канализацию, следует учитывать опыт строительства и использования канализационных сетей в районе постройки. Если выбрана минимальная глубина заложения канализации (менее 0,7 метра), не стоит пренебрегать мероприятиями по утеплению труб, а также по предохранению их от повреждения проезжающим транспортом (если трубопровод проходит под проезжей частью).

Прокладываем трубу под основание

Канализационный распределитель

Этот процесс – достаточно сложен. А чтобы сделать его максимально легким, следует применить технологию наклонного бурения. Это наклонная скважина, которая пройдет до нижнего уровня основания. Через нее и будут подведены все системы.

Главное здесь – правильный выбор угла для бурения. Сверлить канал следует лишь после того, как буровое устройство будет в необходимой точке. Так как бурение будет выполняться под наклоном, следует предусмотреть постоянный угол. Бурить следует очень медленно.

Далее, следует уложить в этот канал специальный футляр. Через футляр нужно провести кабель с металлическим тросиком. Это облегчит процессы протягивания кабеля по трассе.

Как сделать ввод водопровод своими руками?

Вы можете собрать самостоятельно водопровод, согласно нашим схемам. Для этого вам понадобятся инструменты:

Оборудование, которое понадобится для самостоятельного монтажа

Строительный фен.

Если у вас колодец или скважина с кессоном, кабель от насоса удлиняется с помощью термоусадочной муфты. Чтобы усадка произошла успешно и соединение защитило контакты от воды, муфту – разогревают строительным феном.

T-образный монтажный ключ.

Вкручивается в адаптер с подключенным насосом. Стоимость около 1000 рублей. Также ключ можно сделать самому из металлических или полипропиленовых труб.

Набор биметаллических коронок.

Диаметр — до 44 мм. Понадобится для отверстия при установке скважинного адаптера. А также для сверления отверстий в перекрытиях и стенах, в том числе и на вводе в дом. Для этих целей можно использовать спиралевидные сверла.

Паяльник

Или «утюжок» для пайки полипропиленовых труб. Средняя стоимость составляет около 3000 руб. Насадки для пайки — расходный материал, их периодически нужно менять, потому что с них слезает тефлоновое покрытие.

Совет! Учитываете сколько времени нужно нагревать трубу: в интернете есть специальные таблицы. Перегрев опасен тем, что расплав закрывает внутренний проход трубы. Недогрев грозит слабой адгезией и плохим соединением труб.

Пресс-клещи.

Пресс фитинги на металлопластиковые трубы устанавливаются с помощью специальных клещей. В отличие от обжимных фитингов такое соединения неразборное, но более надежное: такие соединители допускается заливать в стяжку, и применять при скрытой прокладке, например в полах. А вот трубопровод с обжимными фитингами рекомендуем обустраивать на виду, потому что гайки необходимо регулярно подтягивать. Пресс клещи бывают ручными или электрическими. Электроинструмент дороже, но делают всю работы за ваз. Для небольшого монтажа достаточно ручного пресса. Ручные пресс-клещи стоят от 6000 рублей. Электрические — около 50 000 рублей.

Разводной ключ для монтажа фитингов.

«Шведка».

С помощью «шведки» вы сможете захватить и удерживать трубы и фитинги на которых нет плоскостей под ключ.

Герметик.

Необходим для герметизации резьбовых соединений. Часто у новичков возникает вопрос: чем лучше герметизировать резьбовые соединения? Сейчас есть множество вариантов фум-лента, клей- герметик, и лен с пастой.

Совет! Советуем использовать сантехнический лен или пасту (попросту шпаклевку), к примеру, фирмы Unipak. Строго не рекомендуем применять фум-ленты или любые другие ее аналоги.

Как выполнить отверстие в бетонном основании

Любое основание, а особенно плитное изготовлено из жестких материалов. В процессе бурения могут возникать трещины. Профессионалы часто ведут споры между собой о том, как же правильнее заложить канализационные отверстия в фундаменте и к единому мнению не пришли.

К примеру, в основании не было предусмотрено технологических мест под трубу стока. Как осуществить это самостоятельно?

В процессе пробивки на пути могут встретиться различные твердые и жесткие предметы. Камни легко уничтожаются с отбойным молотком, арматура легко сверлится перфоратором. Если перфоратора нет, то тогда следует выполнять пробивку пробойником. Пыль следует обязательно выводить.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса

При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности

Вывод канализационной трубы из дома особенности, требованияВывод канализационной трубы из дома особенности, требования

Канализация в столбчатом фундаменте

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

  • При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
  • Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Вывод канализационной трубы из дома особенности, требованияВывод канализационной трубы из дома особенности, требования

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

  • На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
  • С помощью перфоратора в бетоне выдалбливают отверстие.
  • Встречающиеся прутья арматуры высверливают посредством дрели.
  • В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
  • Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

  • Согласно схеме расположения канализационных труб копают траншеи.
  • Подбирают гильзы для труб.

Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.

Укладывают трубы в защитные гильзы.

Вывод канализационной трубы из дома особенности, требованияВывод канализационной трубы из дома особенности, требования

Канализация в плите

Канализационная система делает проживание в доме более комфортным

Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации

Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом

Основные правила для монтажа канализационной системы

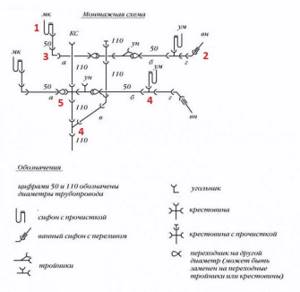

Схематика системы канализации

При проектировании и планировании монтажных работ нужно учесть некоторые основные факторы:

  1. Вид и расположение сборника или септика.
  2. Круглый год ли будет использоваться система;
  3. Количество потребителей;
  4. Обслуживание – профессиональное или самостоятельное.

Для небольших домов более предпочтительнее максимально компактная система с простой схемой. Такие проекты недорогие, а часто и более эффективные. Когда все точки водозабора находятся рядом, тогда можно использовать один стояк.

Монтаж этой системы следует проводить по санитарным и техническим правилам. Зачастую септик должен находиться не ближе, чем 5 м от жилого дома. Если существует дефицит расстояния, это может привести к растрескиванию фундамента. Если расстояние слишком большое, трубопровод будет часто засоряться. Септик следует располагать в 30 м от источника воды. Запрещается монтаж системы рядом с забором соседа.

С чего нужно начинать, какие разрешения необходимо получить, какие документы понадобятся

В первую очередь необходимо узнать, какая разновидность центральной канализации расположена рядом с частным домом: раздельная или смешанная. Затем следует подсчитать предварительные расходы и, если это возможно, максимально их уменьшить. Например, эффективным способом экономии является коллективное подсоединение к общей сети.

Перед началом работ по прокладке центральной ветки канализации к частному дому, хозяину участка надо знать, куда обратиться за разрешениями, и какой пакет документов потребуется.

Перечень необходимых документов и куда обратиться за их получением:

  • земельный план, где нанесена схема подключения трубопровода. Выполняется организациями, специализирующимися на проведении экспертных геодезических оценок;
  • технические условия подсоединения к магистрали. Составляются компаниями, которые работают в сфере обслуживаний сетей канализации;
  • разработанный проект подключения к общему трубопроводу. Выполняется мастером-проектировщиком с учетом технических условий и плана частного участка, подготовленных на предыдущих этапах;
  • одобренный проект в КП «Водоканал» и Архитектурном управлении, на этом же этапе происходит выбор организации для подключения индивидуальной ветки к городским канализационным коммуникациям, результатом становится заключение договора с водоканалом.

Еще одним важным документом является список жильцов рядом расположенных домов и их подписи, свидетельствующие о том, что они не имеют ничего против осуществления прокладки канализационного трубопровода.

Если по участку, где будет располагаться трубопровод, проходят сторонние сети (к примеру, тепловые либо электрические) или находится дорога, то потребуется также получать разрешения от предприятий, эксплуатирующих эти сети.

Важно знать, что при отсутствии всех вышеуказанных документов и разрешений, при произведении незаконной врезки, владелец частного участка будет обязан выплатить значительный штраф, а также демонтировать канализационную ветку за свой счет.

Уклон

Тип подведения канализации к дому

Для трубы размеров в 110 мм он составит 2 см на метр. Такая величина уклона гарантированно обеспечит эффективное движение сточных вод. Если выполнить отверстие в фундаменте с меньшим уклоном, тогда движение воды будет медленным. Большой уклон приведет к слишком быстрому сливу воды, а твердая фракция из стока будет оставаться в трубе.

Если трубопровод должен будет поворачиваться, необходимо применить более плавные обводы контура. Если длина системы составляет более 15 м, тогда каждый поворот должен оснащаться специальной ревизией.

Сборный колодец

Последним по порядку следования сточных вод, но не по роли в работе канализации, является коллектор или септик – колодец, в который из трубопровода поступают нечистоты. Располагают колодец таким образом, чтобы он находился в самой нижней точке системы водоотведения.

Расстояние между колодцем и другими объектами, расположенными на участке и поблизости от него:

ОбъектРасстояние не менее, м
нежилые хозяйственные постройки1
жилые постройки5-7
водозаборный колодец50
забор между участками2
открытые водоёмы15

Типы колодцев

Для частного дома можно оборудовать колодец одного из трёх типов:

  • накопительный колодец или коллектор – герметичная ёмкость, в которую поступают сточные воды, при заполнении коллектора нечистоты откачивают;
  • колодец с доочисткой, септик – ёмкость из нескольких последовательно соединённых камер, в которых постепенно отстаиваются сточные воды, осадок перерабатывают бактерии, а частично очищенная вода поступает в последнюю из камер и оттуда уходит в почву;
  • станция глубокой очистки – колодец с фильтрами и биореактором (набор веществ и бактерий), в котором происходит очищение сточных вод от опасных микроорганизмов и отделение безопасной органики, очищенная вода уходит в почву, а выделенную органику можно использовать в качестве удобрения.

Рекомендуем ознакомиться: Как самому сделать и установить стабилизатор тяги для дымохода

пластиковые колодцы

Колодец первых двух типов можно оборудовать своими руками. Используют для этих целей готовые ёмкости из пластика или железобетонные кольца. Септики также возводят из кирпича и бетона.

Станцию глубокой очистки своими руками оборудовать сложно, так как это требуется специальных знаний. Колодец этого типа проще купить и установить в готовом виде в подготовленный котлован.

Какие правила соблюдать при вводе воды в помещение?

Если вы решили на этапе вводе воды в дом отказаться от услуг сантехника, соблюдайте некоторые правила:

  1. Сделайте ввод канализации, а потом в стороне или немножко выше организуйте ввод воды. Тогда с этим можно будет работать удобно.
  2. На начальном этапе обязательно следует организовать изоляцию. Раньше изоляционные материалы были дороги и недоступны. Сейчас цена на них нормальная. Например, стоимость 35 изоляции составляет всего 48 рублей. Поэтому приобрести 10-20 метров проблем не составит. Зато при монтаже у трубы будет люфт. То есть она будет внутри изоляции, а люфт позволит при необходимости пошевелить ее, отрезать аккуратно, отвести куда-то в сторону немного.

Водопроводный ввод дома с погружным насосом

При использовании скважинного насоса, чаще позволяет, не использовать готовую насосную станцию, а в доме установить только гидроаккумулятор и блок автоматики. Блок автоматики могут заменить реле давления, редуктора сухого хода и давления установленные у гидроаккумулятора. В этой схеме погружной насос не входит в водопроводный ввод, а относится к оборудованию источника.
